جدول اشتال قوطی

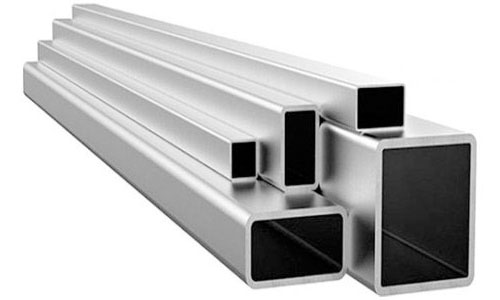

قوطی به پروفیل های با مقاطع مستطیل و مربع گفته می شود که توخالی هستند. قوطی یکی از پرکاربردترین پروفیل ها در ساختمان سازی و دیگر صنایع مثل خودروسازی، لوازم خانگی و غیره است. از ویژگی های بارز این محصول می توان به کیفیت سطح، قابلیت جوش دادن، شکل پذیری بالا و مقاومت زیاد اشاره کرد.
در نامگذاری قوطی پروفیل به ترتیب طول، عرض و ضخامت آن ذکر می شود که این ضخامت نسبت به دو بعد دیگر عدد کوچکتری است. به طور حدودی می توان گفت که این ضخامت بین 1 تا 6 میلی متر است در حالی که اندازه ی دو بعد دیگر چیزی بین 10 تا 140 میلی متر می باشد. قوطی های پروفیل به روش نورد سرد تهیه می گردند. به این ترتیب که ابتدا ورق ها بریده شده و وارد دستگاهی می شوند تا شکل مناسب به خود گیرند و در نهایت به وسیله ی رد شدن غلطک از روی آن ها به شکل قوطی در می آیند. استفاده از قوطی های پروفیل در سازه های بتنی دیده نمی شود اما در سازه های فولادی به وفور کاربرد دارد. در مجموع، زمانی از پروفیل قوطی استفاده می کنیم که نیاز به بالا بودن ممان اینرسی در هر دو جهت وجود داشته باشد. در این مطلب از شهر آهن به بررسی جدول اشتال قوطی در انواع مختلف می پردازیم. برای مشاهده جدول وزن قوطی و پروفیل بدون محدودیت در زمان و مکان می توانید به بخش جداول وزنی در وب سایت فروشگاهی شهرآهن مراجعه کنید.

کاربرد جدول اشتال قوطی

یکی از محدودیت های مقطع قوطی شکل، عدم امکان استفاده از آن در ساختمان های چند طبقه می باشد چرا که در محل اتصال ستون به تیر، نیاز به تقویت داخل مقطع وجود دارد و چون به داخل مقطع قوطی دسترسی وجود ندارد، این کار را نمی توان انجام داد بنابراین معمولا در ساختمان های یک طبقه از پروفیل قوطی استفاده می شود. در بعضی از موارد خاص، برای بالا بردن مقاومت این مقطع، داخل آن را با موادی مانند بتن پر می کنند. برای کار کردن با پروفیل های مختلف مانند پروفیل قوطی، مهندسان و متخصصان به جدولی به نام جدول اشتال نیاز دارند. جداول اشتال گوناگون برای پروفیل های مختلف در کتابچه ای سودمند و مفید توسط مهندس آلمانی، خانم اشنایدر بورگر در سال 1938 گرد هم آورده شده اند. امروزه استفاده از جداول اشتال به دلیل بالا بردن دقت و کاهش خطا و همچنین صرفه جویی در وقت، کاملا ضروری است. نام اشتال یک واژه ی آلمانی و معادل همان استیل است.
استفاده از جدول اشتال برای مقاطع قوطی شکل برای به دست آوردن وزن قوطی مورد نظر می باشد. در دست داشتن وزن قوطی برای تخمین بهتر قیمت در مراحل مختلف ساخت و ساز و در مجموع کنترل بر روی بودجه نیاز است همچنین با گرفتن وزن قوطی و سایر مقاطع به کار رفته در ساختمان از روی جدول اشتال، در نهایت می توان تخمین مناسبی از وزن سازه ی نهایی زد. برای استفاده از جدول اشتال می بایست با خصوصیات محصول خود آشنایی داشته باشیم که با در نظر گرفتن این خصوصیات و پارامترهای استخراج شده از جدول اشتال، وزن تقریبی محصولات مختلف به دست می آیند. در مجموع برای به دست آوردن وزن محصولات فلزی دارای مقاطع مختلف، می توان از فرمول زیر استفاده کرد:

وزن = چگالی آهن * طول شاخه * ضخامت * (طول + عرض) * 2

در فرمول بالا چگالی آهن را 7.86 در نظر می گیریم و با مقداردهی به پارامترهای دیگر بر حسب متر، واحد وزن محصول کیلوگرم خواهد بود. به کار گیری این فرمول در کنار جدول اشتال به ما این امکان را می دهد که قبل از خرید محصول، از وزن آن تخمین مناسبی به عمل آورده و برآورد مناسبی از هزینه ی خود داشته باشیم.

اطلاعات موجود در جدول اشتال قوطی مستطیل

در ادامه جدول اشتال قوطی را به طور خلاصه برای محصولات دارای سایز های مختلف و ضخامت های متفاوت مشاهده می کنید. همچنین لازم به ذکر است که برای قوطی های مربعی و مستطیلی از جداول اشتال مختلفی استفاده می شود که جدول زیر برای قوطی های مستطیل است.



a x b x s mm	F cm2	G kg/m	jx cm4	wx cm3	ix cm	jy cm4	Wy cm3	iy cm
50x30x2.9	4.23	3.32	13.4	5.36	1.78	5.88	3.92	1.18
50x30x4	5.62	4.41	16.9	6.75	1.73	7.25	4.83	1.14
60x40x2.9	5.39	4.23	26	8.67	2.2	13.7	6.83	1.59
60x40x4	7.22	5.67	33.3	11.1	2.15	17.3	8.65	1.55
70x40x2.9	5.97	4.69	38.1	10.9	2.53	15.7	7.83	1.62
70x40x4	8.02	6.3	49.2	14.1	2.48	19.9	9.95	1.58
80x40x2.9	6.55	5.14	53.1	13.3	2.85	17.7	8.83	1.64
80x40x4	8.82	6.93	69	17.3	2.8	22.5	11.3	1.6
80x40x5	10.8	8.47	81.7	20.4	2.75	26.2	13.1	1.56
90x50x3.2	8.46	6.64	89.7	19.9	3.26	35.5	14.2	2.05
90x50x4	10.4	8.18	108	24	3.22	42.3	16.9	2.02
90x50x5	12.8	10	129	28.7	3.18	49.9	19.9	1.98
100x50x3.6	10.2	7.98	129	25.8	3.56	42.9	17.2	2.05
100x50x4.5	12.5	9.83	155	31	3.52	50.9	20.4	2.02
100x50x5.6	15.3	12	184	36.8	3.47	59.4	23.8	1.97
100x60x3.6	10.9	8.55	146	29.1	3.66	65.2	21.7	2.45
100x60x4.5	13.4	10.5	176	35.1	3.62	77.9	26	2.41
100x60x5.6	16.4	12.9	209	41.8	3.57	91.8	30.6	2.37
120x60x4	13.5	10.6	247	41.1	4.27	82.7	27.6	2.47
120x60x5	16.6	13	296	49.3	4.22	98.2	32.7	2.43
120x60x6.3	20.5	16.1	354	59	4.16	116	38.6	2.38
140x80x4	16.7	13.1	438	62.5	5.12	183	45.7	3.31
140x80x5	20.6	16.2	529	75.6	5.07	220	55	3.27
140x80x6.3	25.5	20	639	91.3	5.01	263	65.8	3.21
160x90x4.5	21.2	16.6	715	89.4	5.81	293	65.1	3.72
160x90x5.6	25.9	20.4	858	107	5.75	350	77.7	3.67
160x90x7.1	32.2	25.3	1030	129	5.67	418	92.9	3.6
180x100x5.6	29.3	23	1240	137	6.5	496	99.1	4.11
180x100x7.1	36.4	28.6	1500	167	6.41	597	119	4.05
180x100x8.8	44.2	34.7	1760	196	6.32	696	139	3.97
200x120x6.3	37.7	29.6	2010	201	7.3	910	152	4.91
200x120x8	47	36.9	2440	244	7.213	1100	183	4.84
200x120x10	57.4	45.1	2890	289	7.1	1290	216	4.75
220x120x6.3	40.2	31.6	2540	231	7.95	992	165	4.97
220x120x8	50.2	39.4	3100	281	7.85	1200	200	4.89
220x120x10	61.4	48.2	3680	335	7.74	1410	236	4.8
260x140x6.3	47.8	37.5	4260	328	9.44	1630	233	5.85
260x140x8	59.8	46.9	5220	402	9.35	1990	284	5.77
260x140x10	73.4	57.6	6260	481	9.23	2370	339	5.68
260x180x6.3	52.8	41.5	5070	390	9.8	2880	320	7.39
260x180x8	66.2	52	6240	480	9.71	3540	393	7.31
260x180x10	81.4	63.9	7510	578	9.6	42040	472	7.22
280x180x7.1	62	48.7	6730	481	10.4	3410	379	7.42
280x180x8.8	75.9	59.6	8100	578	10.3	4090	454	7.34
280x180x11	93.2	73.2	9720	695	10.2	4890	543	7.24
280x220x8	75.8	59.5	8650	618	10.7	5970	543	8.88
280x220x10	93.4	73.3	10460	747	10.6	7210	565	8.79
280x220x12.5	115	90.1	12540	896	10.5	8620	784	8.67
320x180x8.8	82.9	65.1	11230	702	11.6	4600	511	7.45
320x180x10	93.4	73.3	12510	782	11.6	5110	568	7.4
320x180x12.5	115	90	14990	937	11.4	6090	677	7.29
320x220x8.8	89.9	70.6	12930	808	12	7270	661	8.99
320x220x10	101	79.6	14430	902	11.9	8090	736	8.93
320x220x12.5	125	97.9	17360	1080	11.8	9700	882	8.82
360x220x10	109	85.9	19210	1070	13.3	8980	816	9.06
360x220x12.5	135	106	23170	1290	13.1	10780	980	8.94
360x220x16	169	132	28190	1570	12.9	13030	1180	8.79
400x260x11	137	108	30330	1520	14.9	15610	1200	10.7
400x260x14.2	174	137	37610	1880	14.7	19280	1480	10.5
400x260x17.5	211	166	44440	2220	14.5	22680	1740	10.4

اطلاعات موجود در جدول اشتال قوطی مربع

در ادامه به برسی جدول اشتال قوطی مربع  برای محصولات دارای سایز های مختلف و ضخامت های متفاوت می پردازیم:

a x s mm	F cm2	G kg/m	j cm4	w cm3	i cm
40 x 2.9	4.23	3.32	9.66	4.83	1.51
40 x 4	5.62	4.41	12.1	6.05	1.47
50 x 2.9	5.39	4.23	19.8	7.94	1.92
50 x 4	7.22	5.67	25.4	10.1	1.87
60 x 2.9	6.55	5.14	35.5	11.8	2.33
60 x 4	8.82	6.93	45.9	15.3	2.28
60 x 5	10.8	8.47	54.1	18	2.24
70 x 3.2	8.46	6.64	62.7	17.9	2.72
70 x 4	10.4	8.18	75.3	21.5	2.69
70 x 5	12.8	10	89.6	25.6	2.65
80 x 3.6	10.9	8.55	106	26.4	3.11
80 x 4.5	13.4	10.5	127	31.7	3.08
80 x 5.6	16.4	12.9	151	37.6	3.03
90 x 3.6	12.3	9.68	153	34	3.52
90 x 4.5	15.2	11.9	185	41	3.48
90 x 5.6	18.6	14.6	220	49	3.44
100 x 4	15.2	12	233	46.6	3.91
100 x 5	18.8	14.7	281	56.3	3.87
100 x 6.3	23.3	18.3	339	67.8	3.82
120 x 4.5	20.5	16.1	452	75.3	4.7
120 x 5.6	25.1	19.7	544	90.6	4.65
120 x 6.3	28	22	598	99.7	4.62
140 x 5.6	29.6	23.3	885	126	5.47
140 x 7.1	37	29	1080	154	5.4
140 x 8.8	45	35.3	1280	182	5.33
160 x 6.3	37.7	29.6	1460	183	6.23
160 x 8	47	36.9	1780	222	6.15
160 x10	57.4	45.1	2100	263	6.05
180 x 6.3	42.8	33.6	2120	236	7.05
180 x 8	53.4	41.9	2590	288	6.97
180 x 10	65.4	51.4	3090	343	6.87
200 x 6.3	47.8	37.5	2960	296	7.86
200 x 8	59.8	46.9	3620	362	7.78
200 x 10	73.4	57.6	4340	434	7.69
220 x 6.3	52.8	41.5	3980	362	8.68
220 x 8	66.2	52	4890	445	8.6
220 x 10	81.4	63.9	5890	535	8.5
260 x 7.1	70.5	55.4	7450	573	10.3
260 x 8.8	86.4	67.8	8980	691	10.2
260 x 11	106	83.6	10830	833	10.1
280 x 8	85.4	67	10430	745	11
280 x 10	105	82.8	12650	903	11
280 x 12.5	130	102	15220	1090	10.8
320 x 10	121	95.3	19240	1200	12.6
320 x 12.5	150	118	23270	1450	12.5
320 x 16	188	148	28430	1780	12.3
360 x 10	137	108	27790	1540	14.2
360 x 12.5	170	133	33740	1870	14.1
360 x 16	214	168	41450	2300	13.9
400 x 12.5	190	149	46970	2350	15.7
400 x 16	239	188	57950	2900	15.6
400 x 20	294	231	69400	3470	15.4
