آیا تا بحال به این سوال برخورده اید که کاربرد میلگرد ساده چیست یا اینکه کاربرد میلگرد آجدار چیست و یا به طور کلی چه کاربردهایی برای میلگرد وجود دارد؟ میلگرد را می توان یکی از پرکاربردترین محصولات فولادی در ساخت و ساز دانست، زیرا حجم کمی را اشغال می کند و با قرار گرفتن در کنار هم می تواند بار عظیمی را تحمل کند و همچنین در مقایسه با سایر مواد، هزینه ساخت را می تواند کاهش دهد. نکته مهم در کاربرد میلگرد، انتخاب اندازه و ابعاد آن می باشد تا بتواند بار مورد نظر را در سازه و شرایط واقعی تحمل کند به همین منظور جداولی براساس استانداردها تهیه و ارائه شده تا طراح و مهندس معمار با توجه به شرایط سازه، میلگرد مناسب را انتخاب کند. در این مقاله از شهر آهن به صورت اجمالی به بررسی جدول اشتال میلگرد پرداخته می شود و اطلاعات موجود در آن بیان می گردد.

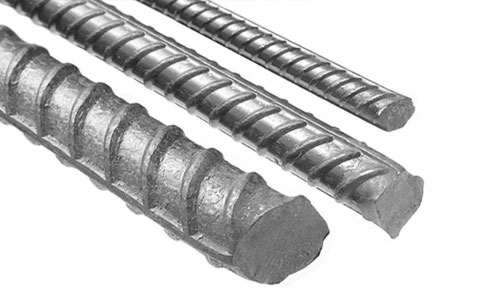

میلگرد از جمله مصالحی است که کاربرد زیادی در ساخت سازه های مسکونی و غیر مسکونی دارد. به صورت کلی میلگرد به دو دسته میلگرد ساده و میلگرد آج دار تقسیم می شوند. میلگرد ساده دارای سطحی صاف و صیقلی می باشد؛ در صورتی که میلگرد آجدار دارای برآمدگی های منظمی بر روی سطح خود بوده تا سطح اتکای مناسبی برای قرار گرفتن و بسته شدن سایر اجزا از جمله خاموت ایجاد کند. از میلگرد ساده با قطرهای بالا به عنوان ستون در صنعت استفاده می شود در صورتی که از میلگرد آجدار معمولا در ساخت و ساز خانه ها و در ستون ها، سقف و فنداسیون بسیار استفاده می گردد.
اطلاعات موجود در جدول اشتال میلگرد

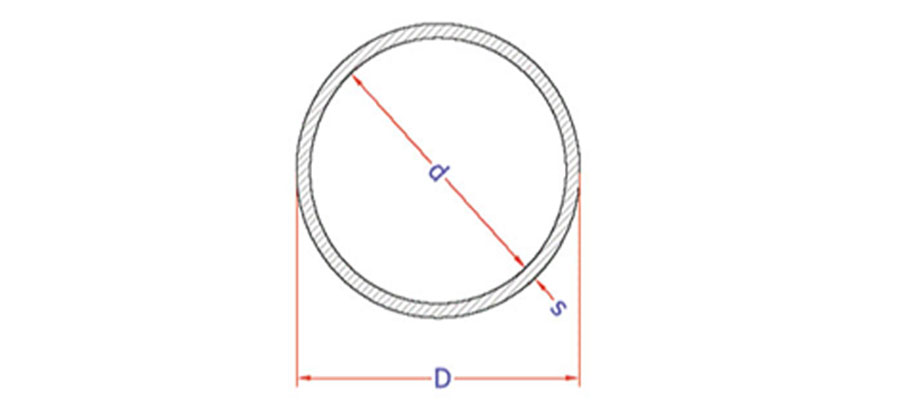

پیشگام معرفی و استفاده از جداول اشتال، کشور آلمان می باشد و برای اولین بار این جداول را به جهانیان معرفی کرد که در زمینه ساخت و ساز مورد استفاده قرار گرفتند. جدول اشتال میلگرد، جدولی است که اندازه، ابعاد و تحمل بار هر میلگرد را بیان می کند و دارای اطلاعات و داده های ضروری می باشد که طراح با کمک آن ها می تواند گزینه ای مناسب انتخاب کند و ریسک انتخاب نادرست را کاهش دهد تا در صورت بارگذاری و در شرایط واقعی اتفاقی برای سازه رخ ندهد. از جمله اطلاعاتی که در جدول اشتال میلگرد وجود دارد می توان قطر، ممان اینرسی، وزن و نسبت وزن به حجم (وزن مخصوص) را اشاره کرد که طراح برای انتخاب و بررسی تحمل بار کلی سازه ساخته شده از میلگرد، به آن ها نیاز دارد.
میلگردهای فولادی از جمله مصالح ساختمانی مهم در ساخت و ساز هر سازه ای به شمار می روند. در واقع میلگرد با تقویت بتن موجب استحکام و ایمنی بیشتر ساختمان ها می شود. برای دستیابی به این اهداف باید از میلگردهای مرغوب استفاده کنید. عواملی مانند مواد اولیه، روند ساخت و وزن از مهمترین فاکتورهای موثر بر کیفیت این محصول هستند. جدول اشتال میلگرد ساده و آجدار به عنوان مرجعی برای سنجش وزن استاندارد و دیگر مشخصات میلگرد بکار می روند. در این مقاله از آهن آلات شهر آهن این جداول و راهنمای استفاده از آن ها ذکر شده است.
جدول اشتال میلگرد ساده
همانطور که بیان شد، از موارد مهم در هنگام خرید میلگرد محاسبه وزن آن و توجه به جدول اشتال میلگرد ساده و آجدار است. جدول اشتال راهنمایی برای صنعت ساختمان سازی محسوب می شود.
برای استفاده از جدول اشتال باید مساحت مقطع میلگرد را محاسبه کنید. سپس مقایسه ای بین عدد به دست آمده با مقادیر مطرح شده در این جدول به عمل آورید. کوچک ترین عدد، بزرگتر یا برابر با مقدار محاسبه شده را به عنوان معیار در نظر بگیرید. سایز و مشخصات ذکر شده در این ردیف باید با محصول شما مطابقت داشته باشد. در غیر این صورت به سراغ مقادیر بالاتر بروید. جدول زیر جدول اشتال میلگرد ساده برای سایزهای 8 الی 65 میلی متر را نشان می دهد.
| جدول اشتال میلگرد | ||||||||
|---|---|---|---|---|---|---|---|---|
| ردیف | d mm | G Kg/m | W cm3 | U cm2/m | ||||
| 1 | 8 | 0.395 | 0.05 | 251 | ||||
| 2 | 10 | 0.617 | 0.098 | 314 | ||||
| 3 | 12 | 0.888 | 0.17 | 377 | ||||
| 4 | 13 | 1.04 | 0.216 | 408 | ||||
| 5 | 14 | 1.21 | 0.269 | 440 | ||||
| 6 | 15 | 1.39 | 0.331 | 471 | ||||
| 7 | 16 | 1.58 | 0.402 | 503 | ||||
| 8 | 17 | 1.78 | 0.482 | 534 | ||||
| 9 | 18 | 2 | 0.573 | 565 | ||||
| 10 | 19 | 2.23 | 0.673 | 597 | ||||
| 11 | 20 | 2.47 | 0.785 | 628 | ||||
| 12 | 21 | 2.98 | 1.05 | 691 | ||||
| 13 | 22 | 2.26 | 1.19 | 723 | ||||
| 14 | 23 | 3.55 | 1.36 | 754 | ||||
| 15 | 24 | 3.85 | 1.53 | 785 | ||||
| 16 | 25 | 4.17 | 1.73 | 817 | ||||
| 17 | 26 | 4.83 | 2.16 | 880 | ||||
| 18 | 28 | 5.55 | 2.65 | 942 | ||||
| 19 | 30 | 5.92 | 2.92 | 974 | ||||
| 20 | 31 | 6.31 | 3.22 | 1010 | ||||
| 21 | 32 | 7.13 | 3.86 | 1070 | ||||
| 22 | 34 | 8.44 | 4.97 | 1160 | ||||
| 23 | 37 | 8.90 | 5.39 | 1190 | ||||
| 24 | 38 | 9.86 | 6.28 | 1260 | ||||
| 25 | 40 | 10.9 | 7.27 | 1320 | ||||
| 26 | 42 | 11.9 | 8.36 | 1380 | ||||
| 27 | 44 | 12.5 | 8.95 | 1410 | ||||
| 28 | 45 | 13.6 | 10.2 | 1480 | ||||
| 29 | 50 | 15.4 | 12.3 | 1570 | ||||
| 30 | 52 | 16.7 | 13.8 | 1630 | ||||
| 31 | 55 | 18.7 | 16.3 | 1730 | ||||
| 32 | 60 | 22.2 | 21.2 | 1880 | ||||
| 33 | 65 | 26 | 27 | 2040 | ||||
جدول اشتال میلگرد آجدار
لازم به ذکر است که جدول اشتال میلگرد آجدار نیز مشابه جدول اشتال میلگرد ساده است. نشانه های مهم موجود در این جدول به شرح زیر هستند:
| علائم اختصاری در جدول اشتال میلگرد | |||
| ردیف | علامت اختصاری | مؤلفه | واحد |
| 1 | G | وزن واحد طول | Kg/m |
| 2 | d | قطر | mm |
| 3 | U | سطح روکش | Cm2/m |
| 4 | W | گشتاور مقاوم | Cm3 |
از جدول اشتال می توانید برای محاسبه میزان میلگرد مورد نیاز پروژه ساخت و ساز خود استفاده کنید. برای این منظور در ابتدا باید تعداد کل میلگردهای مورد احتیاج و طول هر شاخه را با توجه به نقشه بدست آورید. سپس مقادیر وزنی مربوط به هر متر میلگرد مطرح شده در جدول اشتال را در طول و تعداد آرماتورها ضرب کنید. این امر موجب محاسبه وزن میلگرد مورد نیاز شما می شود.
کارخانه های بسیاری در سراسر ایران همچون بافق یزد، کویر ماشان و ذوب آهن اصفهان به تولید میلگرد مشغول هستند. وزن میلگرد هر کارخانه با دیگری متفاوت است. اما وزن محصولات کارخانجات اصفهان و کویر کاشان به اعداد جدول اشتال میلگرد نزدیک تر هستند.
همه مهندسان معمار و افراد فعال در حوزه ساخت و ساز با جدول اشتال آشنا هستند. این جدول به دلیل شرح مشخصات انواع مقاطع فولادی پرکاربرد در ساختمان سازی طبق استاندارد DIN آلمان محبوبیت زیادی دارد.
این جدول به عنوان منبعی معتبر در میان مهندسان عمران نیز شناخته می شود. این افراد از این راهنما برای محاسبه میزان مصالح مورد نیاز برای پروژه خود استفاده می کنند. در واقع جدول اشتال میلگرد ساده و آجدار کل سطح مقطع میلگرد مورد نیاز ساخت و ساز را بدست می آورد.
البته امروزه به دلیل افزایش محبوبیت جدول اشتال در بین کاربران برنامه کامپیوتری اکسل نیز برای این منظور ایجاد شده است. این برنامه اطلاعات مفیدی را درباره مقاطع پرکاربرد فولادی در اختیار شما قرار می دهند. قیمت میلگرد های مختلف همچون قیمت میلگرد ساده و قیمت میلگرد آجدار و همینطور محصولات کارخانجات مختلفی مثل قیمت میلگرد ذوب آهن را می توانید در این سایت مشاهده کنید. شهرآهن میلگرد ها با سایز های پر طرفداری چون 16، 18 و... را برای خریداران از کارخانه های مختلف عرضه کرده است. خریدارن میلگرد سایز 16 شهرکرد می توانند، قیمت میلگرد ۱۶ شهرکرد را در سایت شهرآهن مشاهده کنند و پس از آن به راحتی محصول خود را به قیمت کارخانه بخرند.
نحوه استفاده از جدول اشتال میلگرد
نحوه استفاده از جدول اشتال میلگرد بسیار آسان می باشد و براساس قطر و نوع میلگرد، اطلاعات و داده های آن ها در جدول بیان شده است که در نهایت می توان تحمل بار و کارایی میلگرد را براساس داده های جدول مورد بررسی قرار داد. به دلیل متنوع بودن میلگردها نمی توان تمام اطلاعات مربوط به آنها را در ذهن داشت؛ بنابراین همواره نیازمند کتاب ها و جداولی هستیم که با رجوع به آن، اطلاعات مورد نظر را داشته باشیم. تصمیم گیری در مورد اندازه و نوع میلگرد بدون استفاده از این جداول و استانداردها، غیر اصولی و غیر ممکن می باشد و طراح همواره به این جداول نیاز دارد.
به دلیل تنوع در نوع و ابعاد میلگرد به جداول و استانداردها نیازمند می باشیم تا بتوان تصمیمی مناسب و علمی در مورد انتخاب نوع میلگرد اتخاذ کنیم. هدف از استفاده از هندبوک ها و جداول اشتال، انتخاب مناسب و همچنین بهینه می باشد تا سعی کرد با حداقل سازی هزینه ها، نمونه ای انتخاب گردد که بهترین گزینه باشد. همواره مهندسین و طراحان به این جداول احتیاج دارند و باید در دسترس داشته باشند. در زمینه میلگرد نیز جداولی ارائه شده است و استفاده از آن ها بسیار ساده بوده و اطلاعات مفید و ضروری را در اختیار ما قرار می دهند.
