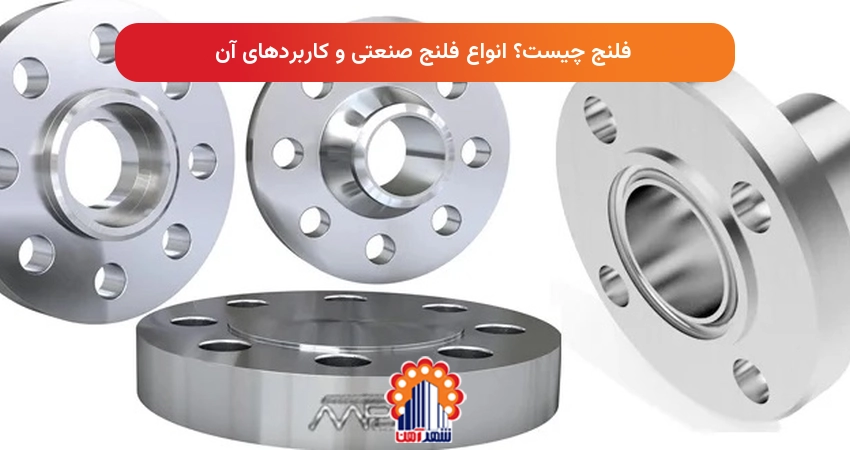

فلنج چیست؟ انواع فلنج صنعتی و کاربردهای آن

فلنج یکی از مهم‌ترین اتصالات در صنایع مختلف است که برای اتصال لوله‌ها، شیرآلات، پمپ‌ها و تجهیزات صنعتی به یکدیگر استفاده می‌شود. این قطعه با ایجاد اتصالی محکم، آب‌بندی مناسب و امکان جداسازی آسان تجهیزات، نقش مهمی در افزایش ایمنی، سهولت تعمیرات و بهره‌برداری از سیستم‌های لوله‌کشی ایفا می‌کند. به همین دلیل، انتخاب نوع مناسب فلنج تأثیر مستقیمی بر عملکرد و طول عمر خطوط انتقال سیالات دارد.

فلنج‌ها در انواع مختلفی تولید می‌شوند که هرکدام برای فشار، دما و شرایط کاری خاصی طراحی شده‌اند. آشنایی با ویژگی‌ها، مزایا، کاربردها و استانداردهای هر نوع فلنج، به مهندسان و خریداران کمک می‌کند تا بهترین گزینه را برای پروژه خود انتخاب کنند. در این مقاله جامع از شهرآهن، به بررسی دقیق فلنج‌ها، انواع مختلف آن‌ها، استانداردهای رایج، کاربردهای گسترده در صنایع گوناگون و نکات مهم برای انتخاب و خرید می‌پردازیم تا درک کاملی از این جزء صنعتی پرکاربرد به دست آورید و بهترین انتخاب را برای نیازهای خود داشته باشید.

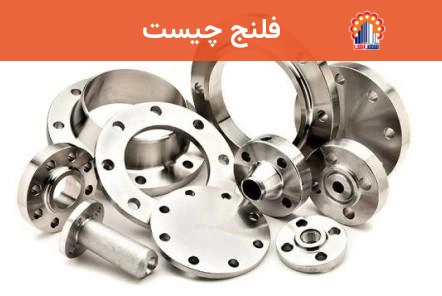

فلنج چیست

فلنج (Flange) یک قطعه اتصال‌دهنده دایره‌ای شکل است که با استفاده از پیچ و مهره، دو سر لوله یا تجهیزات مختلف را به یکدیگر متصل می‌سازد. هدف اصلی فلنج، ایجاد اتصالی محکم و آب‌بند برای جلوگیری از نشت سیالات (مایع یا گاز) در خطوط لوله‌کشی است. این ویژگی به مهندسان امکان می‌دهد تا بخش‌هایی از سیستم را برای تعمیر، تعویض یا بازرسی، به راحتی جدا کرده و دوباره متصل سازند، بدون آنکه نیاز به برش یا آسیب رساندن به کل خط لوله باشد.

اجزای اصلی یک اتصال فلنجی شامل بدنه فلنج، واشر آب‌بندی (گسکت) که بین دو فلنج قرار می‌گیرد، و پیچ و مهره‌هایی است که فلنج‌ها را به هم محکم می‌سازند.

سطح تماس فلنج‌ها که گسکت روی آن قرار می‌گیرد، نقشی حیاتی در آب‌بندی ایفا می‌کند. گسکت‌ها با فشرده شدن بین دو سطح فلنج، هرگونه فضای خالی را پر کرده و از نشت جلوگیری می‌نمایند؛ انواع مختلفی از گسکت‌ها مانند گسکت‌های حلقوی، مارپیچی و فلزی-لاستیکی برای کاربردهای مختلف با فشار و دمای متفاوت موجود هستند. این قابلیت جداسازی و آب‌بندی مطمئن، فلنج‌ها را به یکی از پرکاربردترین و ضروری‌ترین اتصالات در صنایع مختلف تبدیل ساخته است.

اهمیت فلنج زمانی بیشتر مشخص می‌شود که یک خط لوله یا تجهیز صنعتی به تعمیر، بازرسی یا تعویض نیاز داشته باشد. در این شرایط، بدون نیاز به برش لوله یا انجام مجدد عملیات جوشکاری، تنها با باز کردن پیچ‌ها می‌توان اتصال را از هم جدا کرد. این ویژگی علاوه بر کاهش زمان توقف تجهیزات، هزینه‌های تعمیر و نگهداری را نیز به میزان قابل توجهی کاهش می‌دهد. به همین دلیل، فلنج‌ها امروزه به یکی از اجزای جدایی‌ناپذیر سیستم‌های انتقال سیالات در فشارها و دماهای مختلف تبدیل شده‌اند.

مشخصات و اطلاعات حک شده روی فلنج

هر فلنج صنعتی دارای مشخصات فنی مشخصی است که معمولاً به‌صورت حک‌شده روی بدنه آن درج می‌شود. این اطلاعات به مهندسان، پیمانکاران و خریداران کمک می‌کند تا از تطابق فلنج با لوله، تجهیزات و شرایط کاری سیستم اطمینان حاصل کنند. بررسی این مشخصات پیش از نصب، نقش مهمی در جلوگیری از نشتی، افزایش ایمنی و انتخاب صحیح محصول دارد؛ به همین دلیل، آشنایی با علائم و اطلاعات درج‌شده روی فلنج برای هر فرد فعال در حوزه پایپینگ ضروری است.

مهم‌ترین مشخصاتی که روی فلنج درج می‌شوند عبارت‌اند از:

• نام یا برند تولیدکننده (Manufacturer): برای شناسایی کارخانه سازنده و اصالت محصول.
• سایز اسمی فلنج (NPS یا DN): سایز فلنج که معمولاً با NPS یا DN مشخص می‌شود، بیانگر قطر اسمی فلنج و لوله متصل به آن است و باید با قطر لوله یا تجهیز موردنظر مطابقت داشته باشد.
• رده یا Schedule: رده نشان‌دهنده ضخامت دیواره لوله است و به‌صورت مستقیم بر ابعاد داخلی برخی فلنج‌ها، به‌ویژه فلنج‌های گلودار و ساکت ولد، تأثیر می‌گذارد؛ به همین دلیل هنگام انتخاب این نوع فلنج‌ها باید Schedule لوله و فلنج با یکدیگر هماهنگ باشند.
• کلاس فشاری (Pressure Class): کلاس فشاری میزان تحمل فشار فلنج را بر اساس استانداردهای مختلف مشخص می‌کند. مانند Class 150، 300، 600 و بالاتر. هرچه کلاس فلنج بالاتر باشد، ضخامت، استحکام و توان تحمل فشار و دمای آن نیز بیشتر خواهد بود.
• استاندارد ساخت: استانداردی که فلنج بر اساس آن تولید شده است؛ مانند ASME B16.5، DIN، API یا ISO.
• جنس یا گرید متریال: نوع آلیاژ به‌کاررفته در ساخت فلنج مانند ASTM A105، ASTM A182 F304 یا ASTM A182 F316 که مقاومت آن در برابر فشار، دما و خوردگی را مشخص می‌کند.
• شماره ذوب یا Heat Number: کدی برای رهگیری مواد اولیه و کنترل کیفیت محصول که در پروژه‌های صنعتی اهمیت زیادی دارد.
• کد عملیات حرارتی: در برخی فلنج‌ها، اطلاعات مربوط به عملیات حرارتی انجام‌شده نیز درج می‌شود تا خواص مکانیکی قطعه قابل بررسی باشد.
• شماره سری ساخت یا Batch Number: برای شناسایی سری تولید و پیگیری سوابق ساخت و آزمایش‌های کنترل کیفیت استفاده می‌شود.

پیش از خرید یا نصب فلنج، بهتر است علاوه بر بررسی این مشخصات، از یکسان بودن سایز، کلاس فشار، استاندارد ساخت و متریال فلنج با سایر اجزای سیستم مانند لوله، گسکت و شیرآلات اطمینان حاصل شود. هرگونه عدم تطابق بین این مشخصات می‌تواند باعث کاهش کیفیت آب‌بندی، ایجاد نشتی یا حتی آسیب به تجهیزات در شرایط کاری سخت شود.

استانداردهای فلنج

فلنج‌ها بر اساس استانداردهای بین‌المللی تولید می‌شوند تا از نظر ابعاد، تحمل فشار، جنس و کیفیت ساخت، هماهنگی لازم با سایر تجهیزات سیستم‌های لوله‌کشی را داشته باشند. رعایت این استانداردها باعث می‌شود فلنج، لوله، شیرآلات و گسکت بدون مشکل در کنار یکدیگر نصب شوند و عملکرد ایمن و مطمئنی داشته باشند.

یکی از پرکاربردترین استانداردهای تولید فلنج، استاندارد ASME B16.5 است که برای فلنج‌های فولادی و استنلس استیل در سایزهای ½ تا 24 اینچ مورد استفاده قرار می‌گیرد. در این استاندارد، فلنج‌ها بر اساس کلاس‌های فشاری 150، 300، 600، 900، 1500 و 2500 دسته‌بندی می‌شوند. هرچه کلاس فشاری بالاتر باشد، فلنج توان تحمل فشار و دمای بیشتری خواهد داشت. این استاندارد انواع مختلفی از فلنج‌ها مانند گلودار، اسلیپ‌آن، کور، رزوه‌ای، ساکت ولد و لپ جوینت را پوشش می‌دهد.

در کشورهای اروپایی، استاندارد DIN کاربرد گسترده‌ای دارد. در این استاندارد، فشار اسمی فلنج با نماد PN (Pressure Nominal) و بر حسب بار (Bar) مشخص می‌شود. فلنج‌های DIN معمولاً در کلاس‌های PN6، PN10، PN16، PN25، PN40 و تا PN400 تولید می‌شوند و بیشتر برای فلنج‌های گلودار و تخت در سایزهای ½ تا 56 اینچ به کار می‌روند.

برای صنایع نفت، گاز و تجهیزات فشارقوی نیز از استاندارد API استفاده می‌شود. این استاندارد که شامل سری‌های API 6A، API 6B و API 6BX است، برای شرایط کاری بسیار سخت طراحی شده و فلنج‌ها را در کلاس‌های فشاری 2000، 3000، 5000، 10000 و 15000 تولید می‌کند. فلنج‌های مطابق این استاندارد معمولاً در چاه‌های نفت، خطوط انتقال فشار بالا و تجهیزات فرآیندی مورد استفاده قرار می‌گیرند و از نظر مقاومت مکانیکی نسبت به فلنج‌های معمولی تحمل فشار بیشتری دارند.

اهمیت تطابق استاندارد:تطابق استاندارد فلنج با سایر تجهیزات (لوله‌ها، شیرآلات، گسکت‌ها) بسیار حیاتی است. عدم تطابق می‌تواند منجر به نشتی، شکست سیستم و خطرات جانی گردد.

انواع فلنج صنعتی بر اساس اتصال و جنس

فلنج‌ها بر اساس معیارهای مختلفی مانند نحوه اتصال به لوله، جنس ساخت و نوع سطح آب‌بندی دسته‌بندی می‌گردند. شناخت این دسته‌بندی‌ها برای انتخاب فلنج مناسب با کاربرد مورد نظر، حیاتی است.

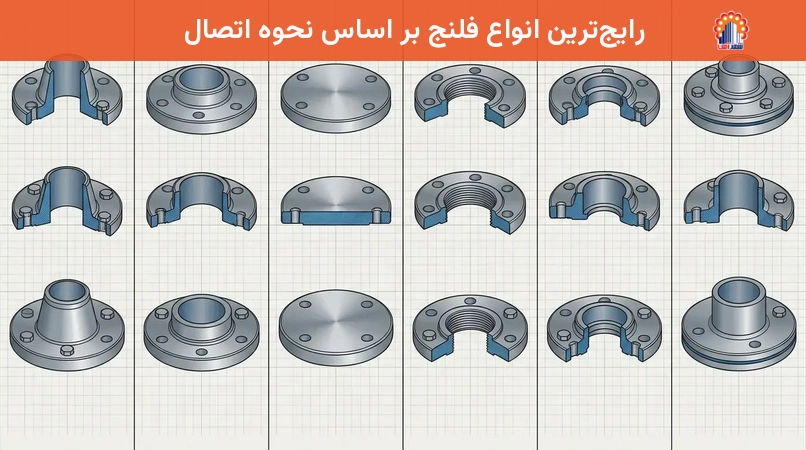

انواع فلنج بر اساس نحوه اتصال

در ادامه به رایج‌ترین انواع فلنج بر اساس نحوه اتصال اشاره شده است:

• فلنج گلودار جوشی (Weld Neck Flange): دارای گردن بلند و مخروطی است که به لوله جوش داده می‌شود. این نوع فلنج برای فشار و دمای بالا و بارهای نوسانی مناسب است.
• فلنج اسلیپ‌آن یا روکار (Slip-On Flange): روی لوله قرار گرفته و از داخل و خارج جوش می‌خورد. نصب آسانی دارد و در فشارهای متوسط کاربرد پیدا می‌کند.
• فلنج کور (Blind Flange): بدون سوراخ مرکزی است و برای مسدود کردن انتهای خطوط لوله یا شیرآلات استفاده می‌گردد. بالاترین تحمل فشار را دارا است.
• فلنج رزوه ای یا دنده‌ای (Threaded Flange): دارای رزوه داخلی است و بدون نیاز به جوشکاری به لوله‌های رزوه‌دار متصل می‌گردد. این فلنج در پروژه‌هایی که جوشکاری خطرناک است یا برای قطرهای کوچک استفاده می‌شود.
• فلنج ساکت ولد (Socket Weld Flange): لوله درون یک محفظه (ساکت) قرار گرفته و سپس از بیرون جوش می‌خورد. این نوع فلنج برای لوله‌های با قطر کوچک و فشارهای متوسط تا بالا مناسب است.
• فلنج لپ جوینت (Lap Joint Flange): با یک حلقه به نام استاب اند (Stub End) استفاده می‌شود. فلنج می‌تواند آزادانه حول استاب اند بچرخد و تنظیم سوراخ‌های پیچ را آسان می‌سازد. این نوع فلنج برای سیستم‌هایی که نیاز به باز و بسته شدن مکرر دارند، ایده‌آل است.
• فلنج اوریفیس (Orifice Flange): نوعی فلنج گلودار، اسلیپ‌آن یا رزوه‌ای است که دارای سوراخ‌هایی برای نصب تجهیزات اندازه‌گیری جریان سیال (مانند گیج‌های فشار یا دما) است.
• فلنج اسپکتکل بلیند یا عینک (Spectacle Blind/Spade and Spacer): این نوع فلنج که به آن فلنج عینک نیز گفته می‌شود، از دو دیسک متصل به هم (یکی کور و دیگری باز) تشکیل شده است. از آن برای جداسازی کامل یک بخش از خط لوله یا اجازه عبور سیال، با چرخش آن استفاده می‌گردد. فلنج اسپید (Spade) و اسپیسر (Spacer) نیز عملکرد مشابهی دارند و برای قطع و وصل موقت جریان به کار می‌روند.

انواع فلنج بر اساس متریال ساخت

• فلنج فولادی (Carbon Steel Flange): متداول‌ترین نوع، ساخته شده از فولاد کربنی است. این فلنج دارای استحکام بالا و هزینه پایین بوده و برای نفت، گاز، بخار و آب تحت فشار مناسب است. در محیط‌های خورنده نیاز به پوشش دارد.
• فلنج استیل یا استنلس استیل (Stainless Steel Flange): از آلیاژهای کروم و نیکل ساخته شده و مقاومت بالایی در برابر زنگ‌زدگی و خوردگی از خود نشان می‌دهد. در صنایع غذایی، دارویی، پتروشیمی و محیط‌های دریایی (مانند استیل 304 و 316) کاربرد دارد.
• فلنج چدنی (Cast Iron Flange): در سیستم‌های فشار پایین مانند آبرسانی شهری و تهویه استفاده می‌گردد. این نوع فلنج قیمت پایینی داشته و در برابر لرزش مقاوم است، اما شکننده بوده و برای فشار/دمای بالا نامناسب است.
• فلنج آلیاژی و خاص (Alloy & Special Flanges): از آلیاژهای نیکل، مس، تیتانیوم یا فولاد مقاوم به حرارت (مانند Inconel, Monel) ساخته می‌شوند. این فلنج‌ها برای کاربردهای خاص با گازهای سمی، بخار فوق‌داغ یا محیط‌های شیمیایی قوی طراحی شده‌اند.
• فلنج پلاستیکی (Plastic Flange): از موادی مانند PVC, CPVC, PTFE ساخته شده و در سیستم‌های با فشار و دمای پایین، به ویژه برای انتقال مواد شیمیایی خورنده که فلزات را تحت تأثیر قرار می‌دهند، کاربرد دارند.

انواع فلنج بر اساس سطح آب‌بندی (Sealing Face)

فلنج‌ها از نظر نوع سطح آب‌بندی نیز با یکدیگر تفاوت دارند. طراحی سطح فلنج بر انتخاب گسکت، میزان آب‌بندی و تحمل فشار تأثیر مستقیم دارد. رایج‌ترین انواع سطح آب‌بندی عبارت‌اند از:

• Raised Face (RF): متداول‌ترین نوع فلنج با سطحی برجسته برای تماس با گسکت است که برای اکثر خطوط لوله و کاربردهای صنعتی استفاده می‌شود.
• Flat Face (FF): دارای سطح کاملاً تخت است و برای فلنج‌های چدنی، سیستم‌های آبرسانی و خطوط با فشار پایین یا تجهیزاتی که به سطح تخت نیاز دارند، به کار می‌رود.
• Ring Type Joint (RTJ): دارای شیار مخصوص برای قرارگیری گسکت فلزی حلقوی است و برای فشار و دمای بالا، به‌ویژه در صنایع نفت و گاز مناسب  است.
• Male & Female (M&F): شامل دو سطح نر و ماده است که باعث قرارگیری دقیق گسکت و افزایش کیفیت آب‌بندی می‌شود.
• Tongue & Groove (T&G): از یک زبانه و یک شیار تشکیل شده و با محافظت بهتر از گسکت، آب‌بندی مطمئن‌تری در شرایط کاری سخت فراهم می‌کند.

جدول مقایسه انواع فلنج بر اساس نحوه اتصال

روش‌های تولید فلنج

فلنج‌ها با توجه به نوع کاربرد، فشار کاری و خواص مکانیکی موردنیاز، به روش‌های مختلفی تولید می‌شوند. انتخاب روش تولید تأثیر مستقیمی بر استحکام، مقاومت در برابر فشار و دما، طول عمر و البته قیمت نهایی فلنج دارد.

یکی از رایج‌ترین روش‌های تولید، فورج (Forging) یا آهنگری است. در این روش، قطعه فلزی در دمای بالا تحت فشار قرار می‌گیرد تا ساختار داخلی آن متراکم‌تر شود. فلنج‌های فورج به دلیل استحکام مکانیکی بالا، مقاومت مناسب در برابر تنش، ضربه و فشار، بهترین گزینه برای خطوط انتقال سیالات با فشار و دمای بالا محسوب می‌شوند و بیشترین کاربرد را در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها دارند.

روش دیگر، ریخته‌گری (Casting) است که در آن فلز مذاب داخل قالب ریخته شده و پس از سرد شدن، فلنج تولید می‌شود. این روش هزینه تولید کمتری دارد و برای سیستم‌هایی با فشار و دمای پایین مانند شبکه‌های آب و فاضلاب یا برخی تأسیسات عمومی مناسب است. با این حال، فلنج‌های ریختگی در مقایسه با نمونه‌های فورج، استحکام کمتری داشته و برای کاربردهای سنگین و فشارهای بالا توصیه نمی‌شوند.

در برخی کاربردها نیز فلنج از ورق فولادی (Plate Flange) تولید می‌شود. در این روش، فلنج با برش و ماشین‌کاری ورق‌های فولادی ساخته می‌شود. مقاومت این نوع فلنج از فلنج‌های ریختگی بیشتر است، اما به اندازه فلنج‌های فورج استحکام ندارد. به همین دلیل، فلنج‌های ورقی معمولاً در سیستم‌هایی با فشار و دمای کم تا متوسط مورد استفاده قرار می‌گیرند و به دلیل قیمت مناسب، در بسیاری از پروژه‌های صنعتی و تأسیساتی گزینه‌ای اقتصادی به شمار می‌روند.

کاربردهای فلنج چیست؟

فلنج‌ها به دلیل قابلیت‌های منحصر به فرد خود، از جمله ایجاد اتصال محکم و قابل جداسازی، در طیف وسیعی از صنایع کاربرد دارند. از جمله مهم‌ترین کاربردهای آن‌ها می‌توان به موارد زیر اشاره نمود:

• صنایع نفت و گاز و پتروشیمی:برای انتقال سیالات پرفشار و خورنده، اتصال به پمپ‌ها، شیرآلات، مخازن و مبدل‌های حرارتی استفاده می‌شوند.
• نیروگاه‌ها:برای خطوط بخار و آب داغ در سیستم‌های تولید برق به کار می‌روند.
• صنایع شیمیایی:برای انتقال مواد شیمیایی مختلف با رعایت استانداردهای ایمنی مورد استفاده قرار می‌گیرند.
• آب و فاضلاب:در سیستم‌های تصفیه و انتقال آب شهری و صنعتی کاربرد دارند.
• HVAC (گرمایش، تهویه و تهویه مطبوع):در سیستم‌های لوله‌کشی ساختمان‌های بزرگ استفاده می‌شوند.
• صنایع غذایی و دارویی:با استفاده از فلنج‌های استنلس استیل برای حفظ بهداشت و جلوگیری از آلودگی به کار می‌روند.
• صنایع دریایی و کشتی‌سازی:به دلیل مقاومت در برابر خوردگی در محیط‌های شور مورد استفاده قرار می‌گیرند.
• خودروسازی:در برخی سیستم‌های هیدرولیک و خنک‌کننده به کار می‌روند.
• ابزار دقیق:برای نصب سنسورها و گیج‌های فشار و دما در خطوط لوله استفاده می‌شوند.

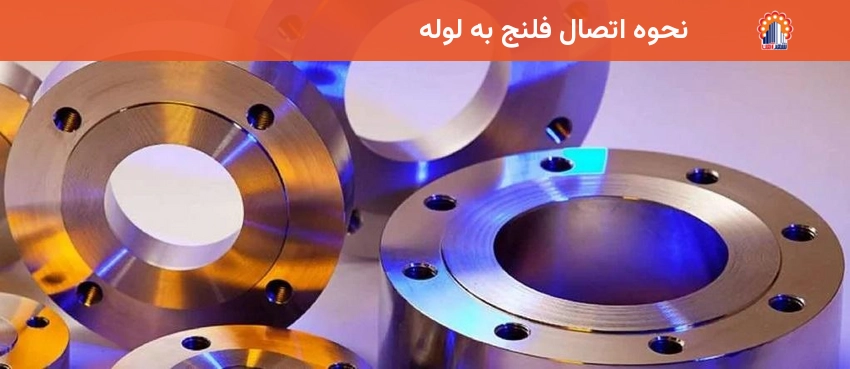

نحوه اتصال فلنج به لوله

اتصال فلنج به لوله یکی از متداول‌ترین روش‌های ایجاد اتصالات قابل جداسازی در سیستم‌های پایپینگ است. بسته به نوع فلنج، این اتصال می‌تواند به‌وسیله جوشکاری، رزوه یا ترکیبی از هر دو انجام شود. پس از نصب فلنج روی لوله، یک گسکت (واشر آب‌بندی) بین دو فلنج قرار می‌گیرد و سپس با استفاده از پیچ و مهره، دو فلنج به یکدیگر متصل می‌شوند. با سفت شدن تدریجی پیچ‌ها، گسکت فشرده شده و آب‌بندی کامل در محل اتصال ایجاد می‌شود.

برای دستیابی به بهترین عملکرد، پیچ‌ها باید به‌صورت ضربدری و در چند مرحله سفت شوند تا فشار به‌طور یکنواخت روی سطح فلنج توزیع شود. سفت کردن نامتقارن پیچ‌ها می‌تواند باعث تغییر شکل فلنج، آسیب به گسکت یا ایجاد نشتی در سیستم شود. به همین دلیل، در خطوط انتقال سیالات حساس معمولاً از گشتاور مشخص (Torque) برای بستن پیچ‌ها استفاده می‌شود.

روش اتصال فلنج به نوع آن نیز بستگی دارد. فلنج‌های گلودار، اسلیپ‌آن و ساکت ولد از طریق جوشکاری به لوله متصل می‌شوند، در حالی که فلنج‌های رزوه‌ای بدون نیاز به جوشکاری و از طریق رزوه داخلی به لوله‌های دنده‌شده نصب می‌شوند. در فلنج‌های لپ جوینت نیز اتصال با استفاده از قطعه‌ای به نام استاب‌اند (Stub End) انجام می‌شود که امکان چرخش فلنج و هم‌راستا شدن سوراخ‌های پیچ را فراهم می‌کند.

پس از نصب، در پروژه‌های صنعتی معمولاً تست‌های آب‌بندی و فشار مانند هیدروتست (Hydrotest) انجام می‌شود تا از عدم نشتی و عملکرد صحیح اتصال فلنجی اطمینان حاصل شود. اجرای صحیح این مراحل، علاوه بر افزایش ایمنی سیستم، عمر مفید فلنج، گسکت و سایر تجهیزات را نیز افزایش می‌دهد.

برای اتصال فلنج‌ها، دو نوع اصلی پیچ وجود دارد:

پیچ (Bolt) که دارای رزوه در یک سمت و سر شش‌گوش یا مربعی در سمت دیگر است و به یک مهره نیاز دارد.

استاد بولت (Stud Bolt) که پیچی است که تمام طول آن رزوه شده و برای اتصال به دو مهره در هر دو سر نیاز دارد. نوع رزوه می‌تواند متریک یا اینچی باشد.

مزایای استفاده از فلنج

• سهولت در تعمیر و نگهداری: امکان باز و بسته کردن سریع اتصالات بدون نیاز به برش یا جوشکاری مجدد، زمان توقف عملیات را کاهش می‌دهد.
• ایمنی بالا و کاهش نشتی: با استفاده از گسکت و پیچ و مهره مناسب، فشار به طور یکنواخت توزیع شده و خطر نشتی در خطوط تحت فشار به حداقل می‌رسد. این امر به ویژه در سیستم‌های با سیالات خطرناک، اهمیت حیاتی دارد و پروتکل‌های ایمنی مانند بازرسی‌های دوره‌ای و تست فشار (Hydrotest) برای اطمینان از عملکرد صحیح اتصالات فلنجی ضروری است.
• انعطاف‌پذیری: امکان تغییر مسیر، اضافه کردن یا حذف تجهیزات از خط لوله را فراهم می‌سازد.
• دوام و طول عمر: با انتخاب صحیح جنس و استاندارد، فلنج‌ها می‌توانند در شرایط کاری سخت، عمر طولانی داشته باشند.

نکات مهم در انتخاب و خرید فلنج

انتخاب فلنج مناسب تنها به سایز یا قیمت آن محدود نمی‌شود، بلکه باید با توجه به شرایط کاری، نوع سیال و مشخصات فنی سیستم انجام شود. بررسی دقیق این موارد، علاوه بر افزایش ایمنی و عمر مفید تجهیزات، از بروز نشتی، خرابی زودهنگام و هزینه‌های اضافی جلوگیری می‌کند. هنگام انتخاب و خرید فلنج، به نکات زیر توجه داشته باشید:

1- نوع سیال را مشخص کنید. ابتدا باید مشخص شود سیال عبوری آب، بخار، گاز، مواد شیمیایی یا سیالات خورنده است؛ زیرا جنس فلنج، نوع گسکت و پوشش محافظ بر همین اساس انتخاب می‌شوند.

2- فشار و دمای کاری سیستم را بررسی کنید. فلنج باید متناسب با شرایط عملیاتی انتخاب شود؛ بنابراین تعیین کلاس فشاری مناسب، یکی از مهم‌ترین مراحل انتخاب است.

3- استاندارد تجهیزات را مطابقت دهید. فلنج، لوله، گسکت و سایر اتصالات باید همگی از یک استاندارد مانند ASME، DIN یا API پیروی کنند تا در زمان نصب و بهره‌برداری مشکلی ایجاد نشود.

4- جنس فلنج را متناسب با محیط انتخاب کنید. فلنج‌های فولاد کربنی، استنلس استیل، آلیاژی، چدنی و پلاستیکی هرکدام کاربرد متفاوتی دارند. در محیط‌های مرطوب یا خورنده، استفاده از فلنج‌های استنلس استیل یا آلیاژهای مقاوم به خوردگی توصیه می‌شود.

5- نوع اتصال فلنج را تعیین کنید. با توجه به شرایط پروژه می‌توان از فلنج‌های گلودار، اسلیپ‌آن، رزوه‌ای، ساکت ولد یا لپ جوینت استفاده کرد.

6- سایز و رده (Schedule) را کنترل کنید. ابعاد فلنج و ضخامت لوله باید با یکدیگر مطابقت داشته باشند تا اتصال به‌درستی انجام شود.

7- کیفیت ساخت محصول را بررسی کنید. سطح آب‌بندی باید کاملاً صاف و بدون ترک، حفره یا آسیب باشد و وزن فلنج نیز با مقادیر استاندارد مطابقت داشته باشد.

8- گواهینامه‌های فنی را درخواست کنید. در پروژه‌های صنعتی، بررسی گواهی آنالیز مواد (MTC) و گزارش تست فشار (Hydrotest) اطمینان بیشتری از کیفیت و اصالت محصول ایجاد می‌کند.

9- کلاس فشاری نهایی را انتخاب کنید. در آخر، با توجه به فشار، دما و استاندارد سیستم، کلاس مناسب فلنج مانند Class 150، 300 یا 600 انتخاب می‌شود تا اتصال از نظر ایمنی و عملکرد، شرایط لازم را داشته باشد.

10- از برندها و تولیدکنندگان معتبر خرید کنید. انتخاب فلنج استاندارد و دارای کنترل کیفیت، ریسک خرابی و هزینه‌های نگهداری را در بلندمدت کاهش می‌دهد.

با رعایت این موارد، می‌توان فلنجی متناسب با شرایط کاری سیستم انتخاب کرد که علاوه بر آب‌بندی مطمئن، ایمنی، دوام و عملکرد مطلوبی در طول بهره‌برداری داشته باشد.

عوامل مؤثر بر قیمت فلنج

قیمت فلنج تحت تأثیر عوامل مختلفی قرار دارد و به همین دلیل نمی‌توان برای همه انواع آن قیمت ثابتی در نظر گرفت.  مهم‌ترین عوامل مؤثر بر قیمت فلنج عبارت‌اند از:

علاوه بر موارد فوق، عواملی مانند نوع پوشش سطح، عملیات حرارتی، انجام تست‌های کنترل کیفیت، ارائه گواهی‌های فنی (MTC و Hydrotest) و حجم سفارش نیز می‌توانند بر قیمت نهایی فلنج تأثیرگذار باشند. بنابراین، برای استعلام دقیق قیمت، بهتر است مشخصات فنی فلنج به‌طور کامل اعلام شود.

رایج‌ترین اشتباهات در انتخاب فلنج

انتخاب نادرست فلنج می‌تواند باعث نشتی، کاهش عمر تجهیزات، افزایش هزینه‌های تعمیرات و حتی بروز حوادث در سیستم‌های لوله‌کشی شود. به همین دلیل، هنگام خرید و نصب فلنج باید به مشخصات فنی و شرایط کاری سیستم توجه ویژه‌ای داشت. برخی از رایج‌ترین اشتباهات در انتخاب فلنج عبارت‌اند از:

انتخاب کلاس فشاری نامناسب: استفاده از فلنج با کلاس پایین‌تر از فشار کاری سیستم، احتمال تغییر شکل، نشتی یا شکست اتصال را افزایش می‌دهد.
انتخاب گسکت نامناسب: جنس و نوع گسکت باید با فشار، دما و نوع سیال سازگار باشد؛ در غیر این صورت کیفیت آب‌بندی کاهش یافته و نشتی ایجاد می‌شود.
استفاده از استانداردهای متفاوت: به‌کارگیری فلنج، لوله یا اتصالات با استانداردهای مختلف مانند ASME و DIN ممکن است باعث عدم تطابق ابعاد و بروز مشکل در نصب شود.
انتخاب متریال نامناسب: استفاده از فلنجی که مقاومت کافی در برابر خوردگی، دما یا نوع سیال را ندارد، می‌تواند عمر مفید سیستم را به‌شدت کاهش دهد.
سفت کردن نامتقارن پیچ‌ها: بستن پیچ‌ها بدون رعایت ترتیب ضربدری یا گشتاور مناسب، فشار نامتوازنی به گسکت وارد کرده و احتمال نشتی یا آسیب به فلنج را افزایش می‌دهد.
انتخاب سایز یا رده (Schedule) نامناسب: عدم تطابق سایز یا ضخامت لوله با فلنج، علاوه بر دشوار شدن نصب، می‌تواند عملکرد و ایمنی اتصال را نیز تحت تأثیر قرار دهد.

رعایت این نکات در کنار انتخاب فلنج مطابق با استانداردهای معتبر، نقش مهمی در افزایش ایمنی، کاهش هزینه‌های نگهداری و بهره‌برداری مطمئن از سیستم‌های پایپینگ دارد.

جمع‌بندی

در این مقاله از شهرآهن به طور جامع به این پرسش که فلنج چیست و چه کاربردهایی دارد، پاسخ دادیم. فلنج‌ها به عنوان اتصالات حیاتی در سیستم‌های لوله‌کشی صنعتی، امکان اتصال ایمن، آب‌بند و قابل جداسازی را فراهم می‌سازند. شناخت انواع فلنج بر اساس جنس و نحوه اتصال، درک کلاس‌های فشاری و استانداردهای مربوطه، و آگاهی از عوامل مؤثر بر انتخاب و قیمت، برای هر فعال در صنایع نفت، گاز، پتروشیمی و تأسیسات ضروری است. انتخاب صحیح فلنج نه تنها به عملکرد بهینه سیستم کمک می‌کند، بلکه ایمنی و طول عمر آن را نیز تضمین می‌نماید.
