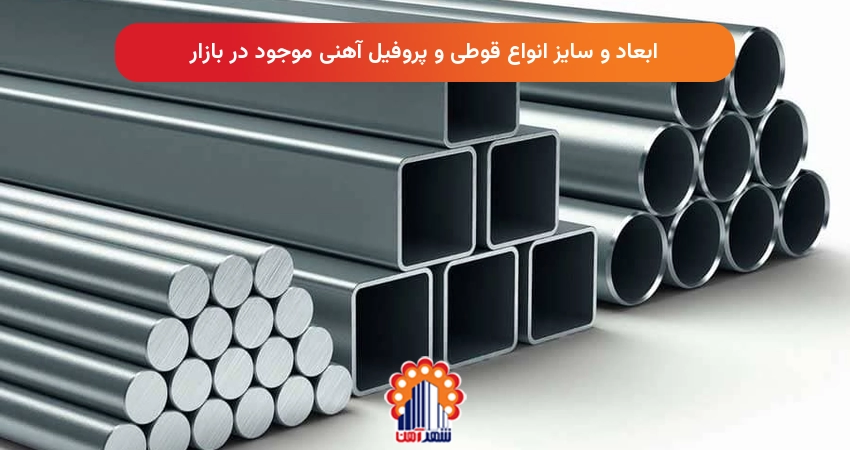

ابعاد و سایز انواع قوطی و پروفیل آهنی موجود در بازار
- توضیحات
- نوشته شده توسط: خ.معظم
- بازدید: 60006
قوطی و پروفیل آهنی از مقاطع پرکاربرد فولادی در ساختمانسازی، صنایع فلزی، ساخت تجهیزات، مبلمان و بسیاری از پروژههای عمرانی و صنعتی هستند. این محصولات در ابعاد، ضخامت و وزنهای مختلف تولید میشوند و انتخاب سایز مناسب آنها به نوع کاربرد، میزان بار، شرایط سازه و مشخصات فنی پروژه بستگی دارد.
ابعاد قوطی پروفیل معمولاً بر اساس اندازه سطح مقطع و ضخامت جداره مشخص میشود. قوطیها به دو شکل اصلی مربع و مستطیل تولید میشوند؛ برای مثال، در قوطی 40×40 میلیمتر، هر دو ضلع سطح مقطع 40 میلیمتر است، در حالی که قوطی 40×20 دارای یک ضلع 40 و یک ضلع 20 میلیمتری است. ضخامت جداره نیز جداگانه اعلام میشود و تأثیر مستقیمی بر وزن، استحکام و قیمت پروفیل دارد.
تنوع سایز قوطی آهنی در بازار باعث شده است این مقاطع برای کاربردهای مختلف از ساخت مصنوعات فلزی و مبلمان تا سازههای ساختمانی و صنعتی مورد استفاده قرار گیرند. در این مقاله، ابعاد استاندارد قوطی مربع و مستطیل، محدوده ضخامت پروفیلهای سبک، ساختمانی و صنعتی، نحوه خواندن سایز، جدول اشتال و کاربرد سایزهای مختلف بررسی میشود.
راهنمای مطالعه متن
- ابعاد استاندارد پروفیل قوطی مربع
- جدول ابعاد قوطی پروفیل مربع
- پرکاربردترین سایزهای قوطی مربع
- ابعاد استاندارد پروفیل قوطی مستطیل
- جدول ابعاد قوطی پروفیل مستطیل
- دستهبندی پروفیل قوطی بر اساس ضخامت: سبک، ساختمانی و صنعتی
- نحوه خواندن سایز پروفیل؛ ابعاد، ضخامت و طول
- جدول اشتال پروفیل قوطی
- کاربرد هر سایز قوطی پروفیل در چه سازهای است؟
ابعاد استاندارد پروفیل قوطی مربع
قوطی پروفیل مربع دارای سطح مقطعی با چهار ضلع مساوی است و در ابعاد و ضخامتهای مختلف تولید میشود. اندازه قوطی بر اساس طول اضلاع سطح مقطع بیان میشود؛ بنابراین قوطی 20×20 میلیمتر دارای دو ضلع 20 میلیمتری است. ضخامت جداره نیز میتواند متناسب با نوع محصول و کاربرد، از مقاطع سبک تا پروفیلهای ضخیم صنعتی متفاوت باشد.
قوطیهای مربع کوچک معمولاً در ساخت مصنوعات فلزی، مبلمان، تجهیزات و سازههای سبک کاربرد دارند. با افزایش ابعاد و ضخامت، پروفیل میتواند در کاربردهای ساختمانی و صنعتی نیز مورد استفاده قرار گیرد. البته انتخاب قوطی برای اعضای باربر مانند ستون، تیر یا خرپا باید بر اساس محاسبات سازهای انجام شود و نمیتوان صرفاً بر اساس بزرگتر بودن ابعاد، یک پروفیل را مناسبتر دانست.
جدول ابعاد قوطی پروفیل مربع
جدول زیر بخشی از سایزهای رایج قوطی مربع را همراه با ضخامت و وزن تقریبی هر متر نشان میدهد. وزن واقعی محصولات ممکن است با توجه به تلرانس تولید و مشخصات کارخانه اندکی متفاوت باشد.
| سایز قوطی (میلیمتر) | ضخامت (میلیمتر) | وزن تقریبی (کیلوگرم بر متر) |
|---|---|---|
| 20×20 | 1 | 0.62 |
| 20×20 | 1.25 | 0.75 |
| 20×20 | 1.5 | 0.91 |
| 20×20 | 2 | 1.18 |
| 25×25 | 1 | 0.78 |
| 25×25 | 1.25 | 0.98 |
| 25×25 | 1.5 | 1.17 |
| 25×25 | 2 | 1.53 |
| 30×30 | 1 | 0.96 |
| 30×30 | 1.25 | 1.19 |
| 30×30 | 1.5 | 1.42 |
| 30×30 | 2 | 1.78 |
| 30×30 | 2.5 | 2.31 |
| 30×30 | 3 | 2.73 |
| 35×35 | 1 | 1.12 |
| 35×35 | 1.25 | 1.39 |
| 35×35 | 1.5 | 1.64 |
| 35×35 | 2 | 2.16 |
| 40×40 | 1 | 1.25 |
| 40×40 | 1.25 | 1.55 |
| 40×40 | 1.5 | 1.86 |
| 40×40 | 2 | 2.45 |
| 40×40 | 2.5 | 3.03 |
| 40×40 | 3 | 3.60 |
| 40×40 | 4 | 4.84 |
| 45×45 | 1.5 | 2.12 |
| 45×45 | 2 | 2.81 |
| 45×45 | 2.5 | 3.47 |
| 50×50 | 1.5 | 2.33 |
| 50×50 | 2 | 3.11 |
| 50×50 | 2.5 | 3.48 |
| 60×60 | 1.5 | 2.82 |
| 60×60 | 2 | 3.74 |
| 60×60 | 2.5 | 4.63 |
| 60×60 | 3 | 5.54 |
| 70×70 | 2 | 4.38 |
| 70×70 | 2.5 | 5.46 |
| 80×80 | 2 | 4.97 |
| 80×80 | 2.5 | 6.25 |
| 90×90 | 2 | 5.68 |
| 90×90 | 2.5 | 6.98 |
| 100×100 | 2.5 | 7.81 |
| 100×100 | 3 | 9.38 |
| 110×110 | 2.5 | 8.62 |
| 110×110 | 3 | 10.36 |
| 135×135 | 2.5 | 10.48 |
| 135×135 | 3 | 12.58 |
| 140×140 | 2.5 | 11.02 |
| 140×140 | 3 | 13.19 |
| 140×140 | 4 | 17.48 |
سایزهای کوچکتر قوطی مربع معمولاً وزن و ضخامت کمتری دارند و برای کاربردهای سبک مناسب هستند. با افزایش ابعاد سطح مقطع و ضخامت، وزن هر متر پروفیل نیز افزایش پیدا میکند. برای مقایسه قیمت قوطیها، توجه به وزن شاخه و قیمت هر کیلوگرم اهمیت زیادی دارد.
پرکاربردترین سایزهای قوطی مربع
قوطیهای 20×20، 25×25، 30×30 و 40×40 میلیمتر از سایزهای رایج در کاربردهای سبک و عمومی هستند. سایزهای 50×50، 60×60، 80×80 و 100×100 میلیمتر نیز در کاربردهای ساختمانی، ساخت سازههای فلزی و برخی پروژههای صنعتی استفاده میشوند.
البته کاربرد هر سایز فقط به ابعاد آن وابسته نیست و ضخامت جداره نیز اهمیت دارد. برای مثال، قوطی 40×40 با ضخامت 1.5 میلیمتر از نظر وزن و ظرفیت مقطع با قوطی 40×40 با ضخامت 3 میلیمتر تفاوت دارد. بنابراین هنگام خرید یا انتخاب پروفیل، ابعاد و ضخامت باید همزمان بررسی شوند.
ابعاد استاندارد پروفیل قوطی مستطیل
قوطی پروفیل مستطیل دارای دو ضلع با اندازه متفاوت است و ابعاد آن معمولاً بهصورت طول × عرض سطح مقطع بیان میشود. برای مثال، قوطی 40×20 میلیمتر دارای یک ضلع 40 و ضلع دیگر 20 میلیمتری است. این مقاطع در ضخامتهای مختلف تولید میشوند و بر اساس ابعاد و ضخامت، در کاربردهای سبک، ساختمانی و صنعتی مورد استفاده قرار میگیرند.
قوطی مستطیل در ساخت چهارچوب، در و پنجره، نرده، مبلمان، تجهیزات فلزی، شاسی و برخی سازههای فلزی کاربرد دارد. در مقاطع بزرگتر نیز میتوان از این پروفیلها در کاربردهای صنعتی و سازهای استفاده کرد؛ با این حال، انتخاب مقطع باربر باید مطابق محاسبات مهندسی انجام شود.
جدول ابعاد قوطی پروفیل مستطیل
| سایز قوطی (میلیمتر) | ضخامت (میلیمتر) | وزن تقریبی (کیلوگرم بر متر) |
|---|---|---|
| 20×10 | 1 | 0.46 |
| 25×10 | 1 | 0.53 |
| 30×10 | 1 | 0.62 |
| 30×20 | 1 | 0.78 |
| 40×20 | 1 | 0.96 |
| 40×30 | 1 | 1.12 |
| 20×10 | 1.25 | 0.56 |
| 25×10 | 1.25 | 0.66 |
| 30×10 | 1.25 | 0.75 |
| 30×20 | 1.25 | 0.98 |
| 40×20 | 1.25 | 1.19 |
| 40×30 | 1.25 | 1.39 |
| 20×10 | 1.5 | 0.67 |
| 25×10 | 1.5 | 0.81 |
| 30×10 | 1.5 | 0.91 |
| 30×20 | 1.5 | 1.17 |
| 40×20 | 1.5 | 1.42 |
| 40×30 | 1.5 | 1.64 |
| 40×50 | 1.5 | 2.12 |
| 50×25 | 1.5 | 1.74 |
| 50×30 | 1.5 | 1.86 |
| 60×20 | 1.5 | 1.86 |
| 60×30 | 1.5 | 2.12 |
| 60×40 | 1.5 | 2.33 |
| 60×50 | 1.5 | 2.57 |
| 80×40 | 1.5 | 2.82 |
| 20×10 | 2 | 0.87 |
| 25×10 | 2 | 1.02 |
| 30×10 | 2 | 1.18 |
| 30×20 | 2 | 1.53 |
| 40×20 | 2 | 1.87 |
| 40×30 | 2 | 2.16 |
| 40×50 | 2 | 2.81 |
| 50×25 | 2 | 2.32 |
| 50×30 | 2 | 2.45 |
| 60×20 | 2 | 2.45 |
| 60×30 | 2 | 2.81 |
| 60×40 | 2 | 3.11 |
| 60×50 | 2 | 3.42 |
| 80×40 | 2 | 3.74 |
| 80×60 | 2 | 4.38 |
| 100×40 | 2 | 4.38 |
| 100×50 | 2 | 4.66 |
| 120×60 | 2 | 5.68 |
| 30×20 | 2.5 | 1.88 |
| 40×20 | 2.5 | 2.31 |
| 40×30 | 2.5 | 2.68 |
| 40×50 | 2.5 | 3.47 |
| 50×25 | 2.5 | 2.92 |
| 50×30 | 2.5 | 3.03 |
| 60×20 | 2.5 | 3.03 |
| 60×30 | 2.5 | 3.47 |
| 60×40 | 2.5 | 3.84 |
| 60×50 | 2.5 | 4.26 |
| 80×40 | 2.5 | 4.63 |
| 80×60 | 2.5 | 5.46 |
| 100×40 | 2.5 | 5.46 |
| 100×50 | 2.5 | 5.82 |
| 120×60 | 2.5 | 6.98 |
| 220×60 | 2.5 | 11.02 |
| 40×20 | 3 | 2.73 |
| 40×30 | 3 | 3.19 |
| 40×50 | 3 | 4.25 |
| 50×25 | 3 | 3.42 |
| 50×30 | 3 | 3.60 |
| 60×20 | 3 | 3.60 |
| 60×30 | 3 | 4.25 |
| 60×40 | 3 | 4.62 |
| 60×50 | 3 | 5.08 |
| 80×40 | 3 | 5.54 |
| 80×60 | 3 | 6.51 |
| 100×40 | 3 | 6.51 |
| 100×50 | 3 | 6.95 |
| 120×60 | 3 | 8.38 |
| 220×60 | 3 | 13.19 |
در هنگام انتخاب قوطی مستطیل، ابعاد سطح مقطع و ضخامت باید همزمان بررسی شوند. برای مثال، قوطی 40×20 با ضخامت 1 میلیمتر از نظر وزن و مشخصات فنی با قوطی 40×20 با ضخامت 3 میلیمتر تفاوت زیادی دارد. بنابراین ذکر تنها ابعاد قوطی برای شناسایی کامل محصول کافی نیست.
دستهبندی پروفیل قوطی بر اساس ضخامت: سبک، ساختمانی و صنعتی
یکی از روشهای رایج برای دستهبندی قوطی و پروفیل آهنی، توجه به ضخامت جداره است. ضخامت علاوه بر تأثیر مستقیم بر وزن پروفیل، در میزان استحکام، قیمت و نوع کاربرد آن نیز نقش دارد. بهطور معمول، قوطیهای با ضخامت کمتر در گروه پروفیلهای سبک و مبلی، ضخامتهای متوسط در گروه پروفیلهای ساختمانی و ضخامتهای بالاتر در گروه پروفیلهای صنعتی قرار میگیرند.
| دسته پروفیل | محدوده ضخامت معمول | کاربردهای رایج |
|---|---|---|
| پروفیل سبک و مبلی | حدود 0.5 تا 1.5 میلیمتر | مبلمان، دکوراسیون، مصنوعات فلزی، تجهیزات سبک و چهارچوبهای کمبار |
| پروفیل ساختمانی | حدود 2 تا 3 میلیمتر | ساخت چهارچوب، نرده، سازههای سبک، شاسی و برخی اجزای ساختمانی |
| پروفیل صنعتی | 4 میلیمتر و بیشتر | سازههای صنعتی، تجهیزات سنگین، شاسیها و کاربردهای نیازمند مقاطع ضخیمتر |
این دستهبندی یک تقسیمبندی رایج در بازار است و نباید آن را جایگزین استاندارد فنی یا محاسبات مهندسی دانست. برای مثال، ممکن است یک پروفیل با ضخامت 3 میلیمتر در یک پروژه ساختمانی مناسب باشد، اما در پروژهای دیگر به مقطع بزرگتر یا ضخامت بیشتری نیاز باشد. نوع فولاد، ابعاد مقطع، طول عضو، بارگذاری و شرایط طراحی نیز در انتخاب نهایی مؤثر هستند.
نحوه خواندن سایز پروفیل؛ ابعاد، ضخامت و طول
برای شناسایی یک قوطی پروفیل باید حداقل سه مشخصه اصلی یعنی ابعاد سطح مقطع، ضخامت جداره و طول شاخه مشخص باشد. ابعاد سطح مقطع در قوطی مربع شامل دو ضلع مساوی و در قوطی مستطیل شامل دو ضلع متفاوت است.
برای مثال، عبارت 40×40 با ضخامت 2 میلیمتر به قوطی مربعی اشاره دارد که طول و عرض سطح مقطع آن 40 میلیمتر و ضخامت جداره آن 2 میلیمتر است. اگر طول شاخه نیز 6 متر باشد، مشخصات محصول را میتوان بهصورت 40×40×2×6000 میلیمتر بیان کرد.
| مشخصه | مثال | مفهوم |
|---|---|---|
| بعد اول | 40 میلیمتر | یکی از ابعاد سطح مقطع |
| بعد دوم | 40 میلیمتر | بعد دیگر سطح مقطع |
| ضخامت | 2 میلیمتر | ضخامت جداره پروفیل |
| طول | 6000 میلیمتر | طول شاخه پروفیل |
در قوطی مستطیل، برای مثال 60×40×2، دو عدد اول ابعاد سطح مقطع و عدد سوم ضخامت پروفیل را نشان میدهد. طول شاخه معمولاً جداگانه و بر حسب متر اعلام میشود. در بازار، شاخههای 6 متری بسیار رایج هستند و برخی محصولات نیز در طولهای دیگر عرضه میشوند.
جدول اشتال پروفیل قوطی
جدول اشتال پروفیل قوطی مجموعهای از اطلاعات فنی و هندسی مقاطع فولادی را ارائه میکند و در طراحی و محاسبات سازهای مورد استفاده قرار میگیرد. این جداول میتوانند اطلاعاتی مانند ابعاد مقطع، ضخامت، وزن واحد طول، سطح مقطع و برخی مشخصات هندسی مقطع را در اختیار مهندسان قرار دهند.
تفاوت جدول اشتال با جدول ساده ابعاد قوطی در این است که هدف جدول اشتال صرفاً معرفی سایز و وزن محصول نیست؛ بلکه اطلاعات هندسی مورد نیاز برای بررسی رفتار مقطع در محاسبات سازهای نیز اهمیت دارد.
| مشخصه | کاربرد |
|---|---|
| ابعاد سطح مقطع | شناسایی اندازه و شکل پروفیل |
| ضخامت جداره | بررسی ضخامت ورق تشکیلدهنده مقطع |
| وزن واحد طول | محاسبه وزن پروفیل و برآورد مقدار فولاد مصرفی |
| سطح مقطع | استفاده در محاسبات مهندسی |
| مشخصات هندسی مقطع | بررسی مقاومت و رفتار مقطع در طراحی سازه |
در انتخاب پروفیل برای اعضای سازهای، استفاده از اطلاعات جدول اشتال باید در کنار مشخصات فولاد، بارگذاری و الزامات طراحی انجام شود. صرفاً مقایسه وزن یا ابعاد برای تعیین مناسب بودن یک قوطی برای یک عضو سازهای کافی نیست.
کاربرد هر سایز قوطی پروفیل در چه سازهای است؟
کاربرد قوطی پروفیل به ترکیبی از ابعاد، ضخامت، وزن، جنس فولاد و الزامات پروژه بستگی دارد. به همین دلیل نمیتوان یک سایز مشخص را برای تمام پروژهها مناسب دانست. با این حال، میتوان کاربردهای رایج سایزهای مختلف را بهصورت کلی دستهبندی کرد.
| محدوده سایز | کاربردهای رایج |
|---|---|
| سایزهای کوچک مانند 20×20 و 25×25 | مبلمان، مصنوعات فلزی، دکوراسیون و تجهیزات سبک |
| سایزهای متوسط مانند 30×30 تا 40×40 | چهارچوب، نرده، تجهیزات فلزی و سازههای سبک |
| سایزهای متوسط و بزرگ مانند 50×50 تا 80×80 | شاسی، سازههای فلزی، پایهها و برخی کاربردهای ساختمانی |
| سایزهای بزرگ مانند 100×100 و بالاتر | برخی اعضای سازهای و کاربردهای صنعتی |
این دستهبندی صرفاً کاربردهای متداول بازار را نشان میدهد و به معنی تأیید یک سایز مشخص برای استفاده سازهای نیست. در طراحی اعضای باربر مانند ستون، تیر و خرپا، انتخاب پروفیل باید بر اساس محاسبات سازهای و با در نظر گرفتن بارهای واردشده، طول عضو، شرایط تکیهگاهی، نوع فولاد و الزامات آییننامهای انجام شود.
