سیم بکسل چیست؟ انواع سیم بکسل و کاربردها

سیم بکسل، که با نام طناب فولادی نیز شناخته می‌شود، یکی از مهم‌ترین و پرکاربردترین ابزارها در صنایع مختلف است. این محصول با ساختار مهندسی‌شده و استحکام بی‌نظیر خود، نقش حیاتی در جابه‌جایی ایمن بار، لیفتینگ و کشش ایفا می‌کند. از آسانسورهای شهری گرفته تا جرثقیل‌های غول‌پیکر در بنادر و معادن، سیم بکسل تضمین‌کننده ایمنی و کارایی عملیات است. این مقاله به شما کمک می‌کند تا درک کاملی از سیم بکسل، اجزای آن، انواع مختلف بر اساس بافت و جنس، کاربردهای آن و نکات مهم در خرید و نگهداری به دست آورید.

سیم بکسل چیست؟ تعریف، تاریخچه و اجزای تشکیل‌دهنده

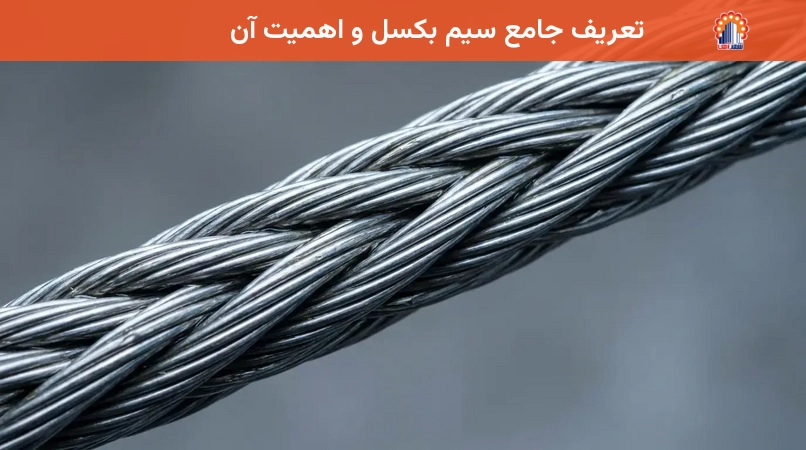

تعریف جامع سیم بکسل و اهمیت آن

سیم بکسل (Wire Rope) یا طناب فولادی، محصولی متشکل از چندین مفتول فولادی است که به صورت مارپیچ به دور یک هسته مرکزی (مغزی) تابیده شده‌اند. این ساختار پیچیده، به سیم بکسل مقاومت کششی بسیار بالا، انعطاف‌پذیری مناسب و توانایی تحمل فشار، سایش و تنش‌های مختلف را می‌بخشد. اهمیت سیم بکسل در صنایع گوناگون از جمله ساخت و ساز، حمل و نقل، معدن و نفت و گاز، به دلیل نقش حیاتی آن در عملیات لیفتینگ، کشش و مهار بار، غیرقابل انکار است و ایمنی و کارایی بسیاری از پروژه‌ها به انتخاب و استفاده صحیح از آن بستگی دارد.

نگاهی کوتاه به تاریخچه سیم بکسل

تاریخچه سیم بکسل به سال ۱۸۳۴ میلادی بازمی‌گردد، زمانی که ویلهلم آلبرت در کوه‌های هارتس آلمان، برای اولین بار این طناب فولادی را اختراع کرد. اختراع او انقلابی در صنایع آن زمان، به ویژه در معادن، ایجاد کرد و امکان جابه‌جایی بارهای سنگین را با ایمنی و کارایی بسیار بالاتر فراهم آورد. از آن زمان تاکنون، سیم بکسل با پیشرفت‌های چشمگیر در مواد و روش‌های تولید، به یکی از اجزای جدایی‌ناپذیر صنعت مدرن تبدیل شده است.

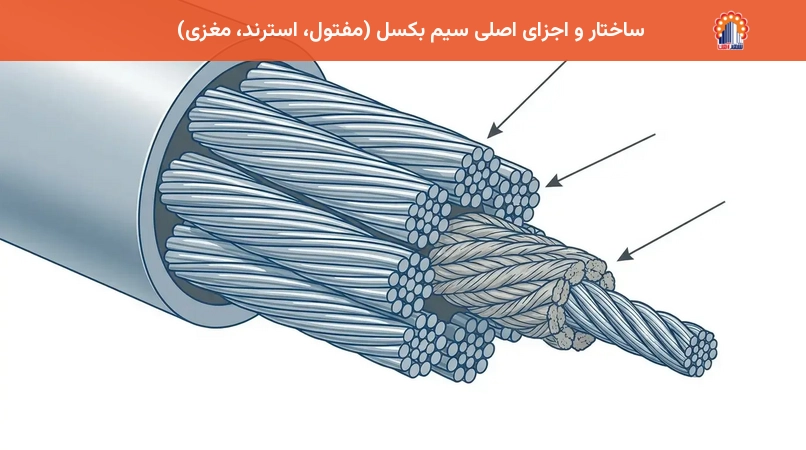

ساختار و اجزای اصلی سیم بکسل (مفتول، استرند، مغزی)

سیم بکسل از سه جزء اصلی تشکیل شده است:

• مفتول (Wire):نازک‌ترین جزء سیم بکسل است که از فولاد با مقاومت بالا ساخته می‌شود. کیفیت و جنس مفتول، تعیین‌کننده اصلی خواص مکانیکی سیم بکسل نهایی است.
• استرند (Strand):مجموعه‌ای از چندین مفتول است که به صورت مارپیچ به دور یک مرکز کوچک‌تر تابیده شده‌اند. تعداد مفتول‌ها در هر استرند و نحوه تابیدن آن‌ها، بر انعطاف‌پذیری و مقاومت سیم بکسل تأثیر می‌گذارد.
• مغزی (Core):هسته مرکزی سیم بکسل است که استرندها به دور آن تابیده می‌شوند. مغزی وظیفه حفظ شکل سیم بکسل و پشتیبانی از استرندها را بر عهده دارد. دو نوع اصلی مغزی وجود دارد:
  • مغزی کنفی (Fiber Core - FC):از الیاف طبیعی یا مصنوعی ساخته می‌شود و انعطاف‌پذیری بالایی به سیم بکسل می‌دهد. این نوع مغزی، جاذب ضربه بوده و می‌تواند مقداری روغن برای روانکاری داخلی ذخیره کند. سیم بکسل آسانسوری معمولاً دارای مغزی کنفی است.
  • مغزی فولادی (Independent Wire Rope Core - IWRC):خود یک سیم بکسل کوچک‌تر است که از فولاد ساخته شده. این نوع مغزی، استحکام و مقاومت بیشتری در برابر لهیدگی و کشش فراهم می‌کند و برای کاربردهای سنگین‌تر و شرایطی که نیاز به مقاومت بالا در برابر فشار جانبی است، مانند جرثقیل‌ها، مناسب‌تر است.

انواع سیم بکسل بر اساس بافت، مغزی و جنس

انواع سیم بکسل بر اساس جنس مفتول (فولادی، گالوانیزه، استیل)

• سیم بکسل فولادی (Plain Steel):رایج‌ترین نوع است که از مفتول‌های فولادی بدون پوشش خاص ساخته می‌شود. برای محیط‌های خشک و کاربردهایی که نیاز به مقاومت در برابر خوردگی کمتری دارند، مناسب است.
• سیم بکسل گالوانیزه (Galvanized Steel):مفتول‌های آن با لایه‌ای از روی پوشانده شده‌اند تا مقاومت بالایی در برابر زنگ‌زدگی و خوردگی در محیط‌های مرطوب، دریایی یا شیمیایی داشته باشند.
• سیم بکسل استیل (Stainless Steel):از فولاد ضد زنگ ساخته می‌شود و بالاترین مقاومت را در برابر خوردگی، مواد شیمیایی و دماهای بالا ارائه می‌دهد. این نوع سیم بکسل در صنایع غذایی، دارویی، شیمیایی و همچنین برای تورهای ماهیگیری که در معرض آب شور هستند، کاربرد فراوان دارد و به همین دلیل قیمت بالاتری دارد.

انواع سیم بکسل بر اساس نوع مغزی (کنفی و فولادی)

همانطور که پیش‌تر ذکر شد، مغزی سیم بکسل نقش مهمی در خواص نهایی آن دارد:

• مغزی کنفی (FC):انعطاف‌پذیری بالا، جذب ضربه، و قابلیت نگهداری روانکار را فراهم می‌کند. این ویژگی‌ها آن را برای کاربردهایی مانند سیم بکسل آسانسوری که نیاز به حرکت نرم و انعطاف‌پذیر دارند، ایده‌آل می‌سازد.
• مغزی فولادی (IWRC):استحکام و مقاومت کششی و فشاری بیشتری دارد. برای کاربردهایی که بار سنگین و مقاومت در برابر لهیدگی اهمیت دارد، مانند سیم بکسل جرثقیل‌ها و بالابرها، انتخاب بهتری است.

انواع سیم بکسل بر اساس بافت (سیل، وارینگتون، فیلر، استاندارد)

نحوه تابیدن مفتول‌ها در استرندها و استرندها به دور مغزی، بافت سیم بکسل را مشخص می‌کند و بر خواص آن تأثیر می‌گذارد:

• بافت سیل (Seale):در این بافت، مفتول‌های بیرونی ضخیم‌تر از مفتول‌های داخلی هستند. این ساختار مقاومت خوبی در برابر سایش فراهم می‌کند.
• بافت وارینگتون (Warrington):مفتول‌های ضخیم و نازک به صورت متناوب در لایه‌های استرند قرار می‌گیرند. این بافت مقاومت کششی بالا و انعطاف‌پذیری بیشتری نسبت به بافت سیل دارد.
• بافت فیلر (Filler):تمامی مفتول‌ها دارای قطر یکسان هستند، اما مفتول‌های نازک‌تر (فیلر) در فضاهای خالی بین مفتول‌های اصلی قرار می‌گیرند. این بافت مقاومت بالا در برابر سایش و انعطاف‌پذیری خوبی را ارائه می‌دهد.
• بافت استاندارد (Standard):تمامی مفتول‌ها در هر لایه از استرند دارای قطر یکسان هستند. این بافت انعطاف‌پذیری بالایی دارد و برای کاربردهای عمومی مناسب است.

انواع سیم بکسل بر اساس جهت تاب (معمولی، لنگ، متناوب)

جهت تاب مفتول‌ها در استرند و استرندها به دور مغزی، بر پایداری و مقاومت سیم بکسل تأثیر می‌گذارد:

• تاب معمولی (Ordinary Lay):مفتول‌ها در استرند و استرندها به دور مغزی در جهت مخالف یکدیگر تابیده می‌شوند. این نوع سیم بکسل پایداری بالایی دارد و کمتر تمایل به پیچش دارد.
• تاب لنگ (Lang Lay):مفتول‌ها در استرند و استرندها به دور مغزی در یک جهت تابیده می‌شوند. این بافت مقاومت بیشتری در برابر سایش دارد اما پایداری کمتری داشته و تمایل به پیچش بیشتری نشان می‌دهد.
• تاب متناوب (Alternate Lay):ترکیبی از تاب معمولی و لنگ است که برای کاربردهای خاص مانند بوم جرثقیل‌ها مناسب است و تعادلی بین مقاومت در برابر سایش و پایداری ایجاد می‌کند.

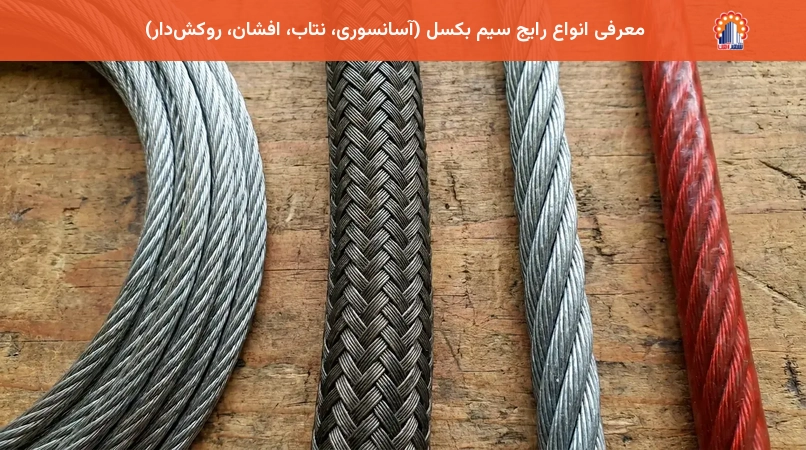

معرفی انواع رایج سیم بکسل (آسانسوری، نتاب، افشان، روکش‌دار)

• سیم بکسل آسانسوری:معمولاً دارای مغزی کنفی برای انعطاف‌پذیری بالا و حرکت نرم است. این نوع سیم بکسل برای جابه‌جایی کابین آسانسور و وزنه تعادل استفاده می‌شود.
• سیم بکسل نتاب (Non-rotating):طراحی خاصی دارد که مقاومت بالایی در برابر پیچش و چرخش تحت بار ارائه می‌دهد. این ویژگی آن را برای جرثقیل‌های برجی و کاربردهایی که نیاز به جلوگیری از چرخش بار دارند، حیاتی می‌سازد.
• سیم بکسل افشان (Stranded):یک اصطلاح عمومی برای سیم بکسل‌های بافته شده است که برای کاربردهای عمومی و نه لزوماً صنایع سنگین استفاده می‌شود و معمولاً قیمت مناسبی دارد.
• سیم بکسل روکش‌دار (Coated):دارای یک روکش پلاستیکی (معمولاً PVC) است که از مفتول‌ها در برابر سایش، رطوبت و عوامل محیطی محافظت می‌کند و در عین حال ظاهری زیبا و تمیز ارائه می‌دهد.
• سیم بکسل هفت‌لا:به سیم بکسل‌هایی با ساختار خاص که انعطاف‌پذیری بالایی دارند، گفته می‌شود و به دلیل قیمت مناسب و کارایی، محبوبیت زیادی دارد.

جدول تحمل بار و سایز سیم بکسل

اهمیت سایز و قطر در تحمل بار

قطر سیم بکسل یکی از مهم‌ترین مشخصات فنی آن است که مستقیماً بر ظرفیت تحمل بار (Working Load Limit - WLL) و مقاومت کششی آن تأثیر می‌گذارد. هرچه قطر سیم بکسل بیشتر باشد، تعداد مفتول‌ها و استرندهای آن نیز بیشتر شده و در نتیجه، توانایی آن در تحمل بارهای سنگین‌تر افزایش می‌یابد. انتخاب سایز مناسب سیم بکسل بر اساس حداکثر بار مورد انتظار و ضریب ایمنی لازم، برای تضمین ایمنی عملیات حیاتی است.

جدول تحمل بار و سایز سیم بکسل

سایر مشخصات فنی (مقاومت کششی، ازدیاد طول تحت بار، WLL)

علاوه بر قطر، مشخصات فنی دیگری نیز در انتخاب و ارزیابی سیم بکسل حائز اهمیت هستند:

• مقاومت کششی (Tensile Strength):توانایی سیم بکسل در تحمل حداکثر نیروی کششی قبل از شکستن، که معمولاً بین ۱۵۷۰ تا ۲۱۶۰ نیوتن بر میلی‌متر مربع (N/mm²) متغیر است.
• ازدیاد طول تحت بار (Elongation under Load):میزان کشیدگی سیم بکسل تحت بار، که معمولاً بین ۰.۵% تا ۱.۵% است. این ویژگی بر انعطاف‌پذیری و جذب شوک تأثیر می‌گذارد.
• ظرفیت بار کاری ایمن (Working Load Limit - WLL):حداکثر باری که سیم بکسل می‌تواند به صورت ایمن و بدون خطر شکستگی تحمل کند. WLL با تقسیم مقاومت کششی نهایی بر یک ضریب ایمنی (Safety Factor) محاسبه می‌شود. ضریب ایمنی، نسبت بار شکست سیم بکسل به حداکثر بار مجاز آن است و برای کاربردهای مختلف متفاوت است (مثلاً برای آسانسورها معمولاً ۸:۱ و برای لیفتینگ عمومی ۵:۱). این ضریب تضمین‌کننده ایمنی در عملیات حساس است. به عنوان مثال، یک سیم بکسل ۱۰ میلی‌متری ممکن است WLL حدود ۵ تا ۶ تن داشته باشد.

کاربرد سیم بکسل در آسانسور، جرثقیل و صنعت

کاربردهای گسترده سیم بکسل در صنایع مختلف

سیم بکسل به دلیل استحکام و انعطاف‌پذیری بالا، در طیف وسیعی از صنایع کاربرد دارد:

• ساخت و ساز:در تاورکرین‌ها، بالابرها و برای مهار سازه‌ها.
• صنایع دریایی:در لنگرها، کابل‌های یدک‌کش و تجهیزات بندری.
• معدن و حفاری:برای جابه‌جایی مواد، حفر چاه‌ها و پشتیبانی از تجهیزات.
• نفت و پتروشیمی:در سکوهای نفتی، دکل‌های حفاری و سیستم‌های باربرداری.
• سدسازی و پل‌سازی:در کابل‌های نگهدارنده پل‌ها و سیستم‌های بالابر سدها.
• خودروسازی:در سیستم‌های ترمز و کنترل.
• تجهیزات ورزشی:در دستگاه‌های بدنسازی و کابل‌کارها.

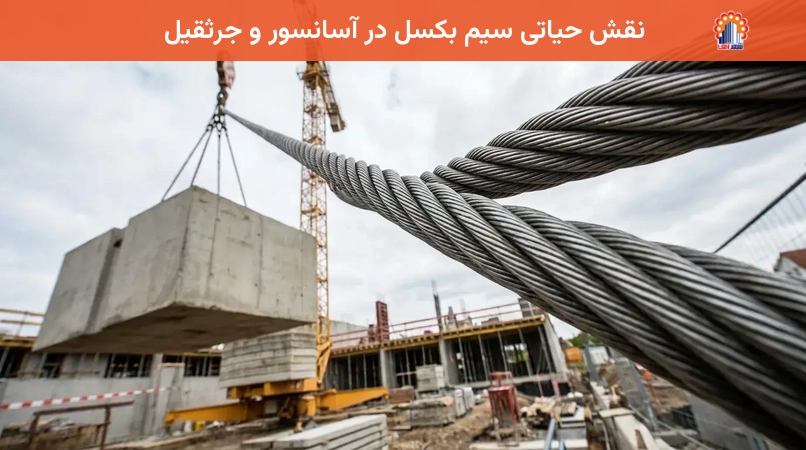

نقش حیاتی سیم بکسل در آسانسور و جرثقیل

در آسانسورها، سیم بکسل آسانسوری با مغزی کنفی، وظیفه اصلی بالا و پایین بردن کابین و وزنه تعادل را بر عهده دارد. ایمنی مسافران به طور مستقیم به کیفیت و سلامت این سیم بکسل‌ها وابسته است. در جرثقیل‌ها، از سیم بکسل‌های فولادی با مغزی فولادی (IWRC) و همچنین سیم بکسل نتاب برای لیفتینگ بارهای سنگین استفاده می‌شود. در این کاربردها، مقاومت کششی بالا، پایداری و جلوگیری از پیچش سیم بکسل تحت بار، از اهمیت حیاتی برخوردار است و ضریب ایمنی بالایی برای آن‌ها در نظر گرفته می‌شود.

نکات ایمنی، بازرسی و نگهداری سیم بکسل

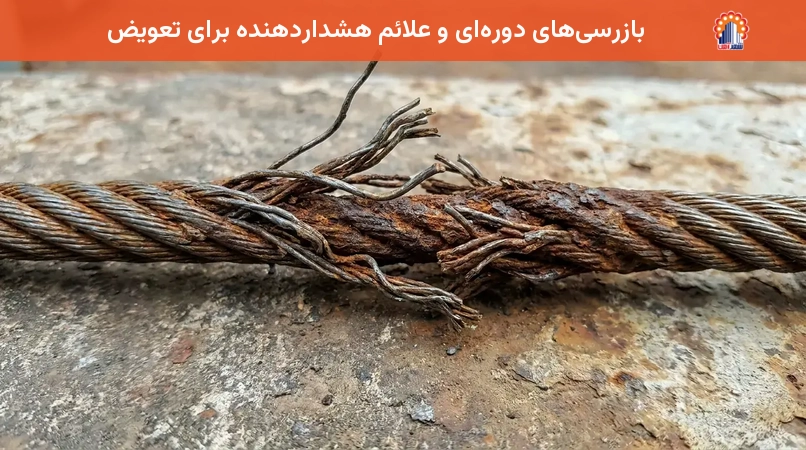

بازرسی‌های دوره‌ای و علائم هشداردهنده برای تعویض

بازرسی منظم و دوره‌ای سیم بکسل برای تضمین ایمنی و جلوگیری از حوادث ضروری است. علائم زیر نشان‌دهنده لزوم تعویض سیم بکسل هستند:

• شکستگی مفتول‌ها:وجود بیش از ۶ مفتول شکسته در طول ۳۰ برابر قطر سیم بکسل.
• زنگ‌زدگی و خوردگی عمیق:نشان‌دهنده کاهش قابل توجه استحکام سیم بکسل است.
• تغییر شکل:لهیدگی، پیچ‌خوردگی، خمیدگی شدید یا تاب‌خوردگی غیرعادی.
• سایش بیش از حد:مسطح شدن استرندها یا کاهش قطر مفتول‌ها.
• کاهش قطر:کاهش بیش از ۱۰ درصد از قطر اسمی سیم بکسل.

روش‌های صحیح نگهداری و افزایش طول عمر

برای افزایش طول عمر و حفظ کارایی سیم بکسل، رعایت نکات زیر ضروری است:

• روانکاری منظم:استفاده از روانکارهای مناسب برای کاهش اصطکاک داخلی و جلوگیری از خوردگی.
• محافظت در برابر عوامل محیطی:نگهداری در محیط خشک و دور از مواد شیمیایی خورنده.
• اجتناب از اضافه‌بار:هرگز سیم بکسل را بیش از WLL آن بارگذاری نکنید.
• استفاده از اتصالات مناسب:استفاده از گوشواره (Thimble) برای محافظت از چشم سیم بکسل، شگل (Shackle) برای اتصال به بار و بست بکسل (Clip) برای ایجاد حلقه‌های ایمن، به افزایش عمر و ایمنی کمک می‌کند.
• جلوگیری از پیچش:اطمینان از نصب صحیح و جلوگیری از پیچش‌های ناخواسته.

راهنمای خرید و عوامل مؤثر بر قیمت سیم بکسل

فاکتورهای کلیدی در انتخاب سیم بکسل مناسب

برای خرید سیم بکسل مناسب، باید به عوامل زیر توجه کنید:

• ظرفیت بار مورد نیاز (WLL):مهم‌ترین فاکتور که باید با ضریب ایمنی مناسب محاسبه شود.
• قطر سیم بکسل:متناسب با ظرفیت بار و فضای موجود.
• نوع مغزی (کنفی یا فولادی):بر اساس نیاز به انعطاف‌پذیری یا استحکام.
• جنس مفتول (فولادی، گالوانیزه، استیل):بر اساس شرایط محیطی و مقاومت در برابر خوردگی.
• بافت و ساختار (سیل، وارینگتون، نتاب و غیره):بر اساس نیازهای خاص کاربرد (مثلاً مقاومت در برابر سایش یا پیچش).
• استانداردها و گواهینامه‌ها:اطمینان از رعایت استانداردهای ملی و بین‌المللی.
• شرایط محیطی:دما، رطوبت، وجود مواد شیمیایی.

عوامل تاثیرگذار بر قیمت سیم بکسل

قیمت سیم بکسل تحت تأثیر چندین عامل قرار می‌گیرد:

• جنس و گرید فولاد:سیم بکسل استیل به دلیل مقاومت بالا در برابر خوردگی، معمولاً گران‌تر از انواع فولادی یا گالوانیزه است. گرید فولاد نیز بر قیمت تأثیرگذار است.
• برند و کشور سازنده:برندهای معتبر و تولیدکنندگان با سابقه، اغلب قیمت بالاتری دارند.
• نوع بافت و ساختار:سیم بکسل‌های با بافت‌های پیچیده‌تر یا ویژگی‌های خاص مانند نتاب، معمولاً گران‌تر هستند.
• قطر و مقاومت کششی:سیم بکسل‌های با قطر بیشتر و مقاومت کششی بالاتر، قیمت بیشتری دارند.
• نوع مغزی:سیم بکسل با مغزی فولادی (IWRC) معمولاً گران‌تر از مغزی کنفی (FC) است.
• روکش‌دار بودن:وجود روکش پلاستیکی می‌تواند بر قیمت سیم بکسل روکش‌دار تأثیر بگذارد.
• نوع عرضه کننده:خرید از تأمین‌کنندگان آنلاین مانند شهرآهن، به دلیل حذف واسطه‌ها، اغلب قیمت‌های رقابتی‌تری را ارائه می‌دهد.

سؤالات متداول درباره سیم بکسل

تفاوت سیم بکسل با طناب معمولی چیست؟

تفاوت اصلی در جنس و استحکام است. سیم بکسل از مفتول‌های فولادی ساخته شده و مقاومت کششی و دوام بسیار بالاتری نسبت به طناب‌های معمولی (که از الیاف طبیعی یا مصنوعی ساخته می‌شوند) دارد. سیم بکسل برای بارهای سنگین و کاربردهای صنعتی طراحی شده، در حالی که طناب معمولی برای کاربردهای سبک‌تر و عمومی‌تر استفاده می‌شود.

چگونه عمر مفید سیم بکسل را افزایش دهیم؟

برای افزایش عمر مفید سیم بکسل، بازرسی‌های منظم، روانکاری صحیح و دوره‌ای، جلوگیری از اضافه‌بار، محافظت در برابر عوامل خورنده و سایش، و استفاده از اتصالات مناسب و استاندارد ضروری است.

آیا سیم بکسل استیل گران‌تر است؟

بله، سیم بکسل استیل به دلیل مقاومت فوق‌العاده در برابر خوردگی، زنگ‌زدگی و دماهای بالا، معمولاً گران‌تر از انواع فولادی یا گالوانیزه است. این قیمت بالاتر با طول عمر بیشتر در محیط‌های خاص و نیاز به نگهداری کمتر جبران می‌شود.

ضریب ایمنی سیم بکسل به چه معناست؟

ضریب ایمنی سیم بکسل، نسبت بار شکست نهایی سیم بکسل به حداکثر بار مجاز (WLL) آن است. این ضریب برای اطمینان از اینکه سیم بکسل حتی در صورت بروز شرایط غیرمنتظره یا افزایش ناگهانی بار، دچار شکستگی نشود، در نظر گرفته می‌شود. هرچه ضریب ایمنی بالاتر باشد، ایمنی عملیات بیشتر است و این ضریب بسته به نوع کاربرد و استانداردهای مربوطه تعیین می‌شود.

سیم بکسل، فراتر از یک ابزار ساده، ستون فقرات بسیاری از عملیات صنعتی و عمرانی است. درک صحیح از انواع، کاربردها و نکات ایمنی آن، نه تنها به انتخاب هوشمندانه‌تر کمک می‌کند، بلکه ایمنی و کارایی پروژه‌ها را نیز تضمین می‌نماید. با رعایت اصول نگهداری و بازرسی منظم، می‌توانید از حداکثر پتانسیل این طناب فولادی بهره‌مند شوید و از حوادث احتمالی جلوگیری کنید.
