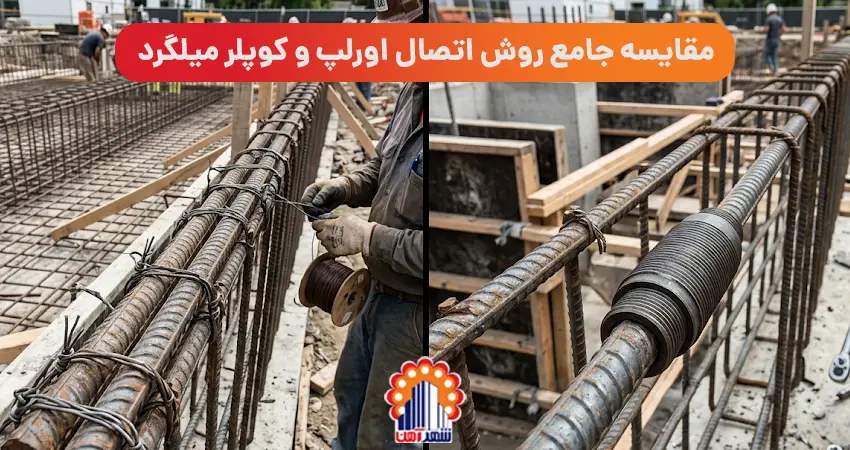

مقایسه جامع روش اتصال اورلپ و کوپلر میلگرد

در صنعت ساختمان‌سازی، اتصال صحیح میلگردها یکی از حیاتی‌ترین مراحل است که مستقیماً بر مقاومت، دوام و ایمنی سازه تأثیر می‌گذارد. انتخاب روش اتصال مناسب برای میلگردها، تصمیمی استراتژیک است که می‌تواند تفاوت چشمگیری در کیفیت نهایی پروژه، هزینه‌ها و زمان‌بندی ایجاد کند. دو روش اصلی و رایج برای اتصال میلگردها، «اورلپ» (وصله پوششی) و «کوپلر» (وصله مکانیکی) هستند. در حالی که اورلپ روشی سنتی و دیرینه محسوب می‌شود، کوپلر به عنوان یک راهکار نوین و مهندسی‌شده، در حال گسترش است. اما تفاوت‌های کلیدی این دو روش چیست و کدام یک برای پروژه شما مناسب‌تر است؟ این مقاله به مقایسه جامع اورلپ و کوپلر میلگرد می‌پردازد تا با درک عمیق مزایا و معایب هر یک، بتوانید انتخابی آگاهانه و بهینه برای سازه خود داشته باشید.

آشنایی با روش‌های اتصال میلگرد: اورلپ و کوپلر

اورلپ (وصله پوششی) چیست؟

اورلپ یا وصله پوششی، روشی سنتی برای اتصال میلگردها است که در آن دو میلگرد به طول مشخصی روی یکدیگر قرار گرفته و با استفاده از سیم آرماتوربندی به هم بسته می‌شوند. در این روش، انتقال نیرو از یک میلگرد به میلگرد دیگر از طریق بتن اطراف و چسبندگی بین میلگرد و بتن صورت می‌گیرد. طول این همپوشانی (طول اورلپ) بر اساس قطر میلگرد، مقاومت بتن، نوع میلگرد و تنش‌های وارده محاسبه می‌شود و باید مطابق با آیین‌نامه‌های بتن ایران (مانند بند ۲۰-۵-۲-۲-۳ آیین نامه بتن) و استانداردهای بین‌المللی مانند ACI R21.3.2.3 باشد.

کوپلر (وصله مکانیکی) چیست؟

کوپلر یا وصله مکانیکی، یک ابزار فلزی توخالی و رزوه شده است که برای اتصال سر به سر دو میلگرد به یکدیگر به کار می‌رود. این روش، یک اتصال مکانیکی پیوسته و قوی بین میلگردها ایجاد می‌کند که انتقال بار را مستقیماً از یک میلگرد به میلگرد دیگر انجام می‌دهد و وابستگی کمتری به بتن اطراف دارد. استفاده از کوپلرها به دلیل مزایای فنی و اقتصادی فراوان، به ویژه در پروژه‌های بزرگ و سازه‌هایی که نیاز به مقاومت بالا در برابر نیروهای لرزه‌ای دارند، رو به افزایش است.

مقایسه اجمالی اورلپ و کوپلر: جدول راهنما

برای درک سریع تفاوت‌های اصلی بین روش اورلپ و کوپلر، جدول مقایسه‌ای زیر را مشاهده کنید:

مقایسه جامع اورلپ و کوپلر بر اساس معیارهای کلیدی

انتقال بار و یکپارچگی سازه

وابستگی به بتن و مقاومت لرزه‌ای در اورلپ

در روش اورلپ، انتقال نیروهای کششی و فشاری از یک میلگرد به میلگرد دیگر کاملاً وابسته به بتن اطراف و چسبندگی بین میلگرد و بتن است. این وابستگی باعث می‌شود که در صورت آسیب دیدن بتن (مانند ترک‌خوردگی یا خرد شدن)، یکپارچگی اتصال به خطر بیفتد. در شرایط بارهای چرخه‌ای و دینامیکی، به ویژه در مناطق لرزه‌خیز، عملکرد اورلپ برای میلگردهای با قطر بالا (مانند ۲۵، ۲۸، ۳۲ و ۳۶ میلی‌متر) بسیار ضعیف و غیرقابل اطمینان است. این روش نمی‌تواند شکل‌پذیری لازم را در میلگرد حفظ کند و ممکن است منجر به شکست ناگهانی سازه شود.

استقلال کوپلر و حفظ انسجام در برابر نیروها

کوپلرها با ایجاد یک اتصال مکانیکی مستقیم بین میلگردها، انتقال بار را به صورت مستقل از بتن انجام می‌دهند. این ویژگی باعث می‌شود که اتصال کوپلر، یکپارچگی سازه را در برابر انواع نیروهای استاتیک، دینامیک و به ویژه لرزه‌ای به نحو احسن حفظ کند. کوپلرها به گونه‌ای طراحی شده‌اند که شکل‌پذیری میلگرد را حفظ کرده و از شکست‌های ناگهانی جلوگیری می‌کنند، که این امر برای ایمنی سازه در برابر زلزله حیاتی است. طبق برخی منابع (Parskaveh)، اتصالات کوپلر تا ۲۵ درصد قوی‌تر از اتصالات اورلپ هستند.

مصرف میلگرد و مدیریت ضایعات

طول همپوشانی و افزایش مصرف در اورلپ

یکی از معایب اصلی روش اورلپ، نیاز به طول همپوشانی قابل توجه است. این طول اضافی میلگرد، منجر به افزایش چشمگیر مصرف کلی میلگرد در پروژه می‌شود. طبق آیین‌نامه‌ها، طول وصله کششی در اورلپ می‌تواند تا ۱.۳ برابر طول مورد نیاز برای انتقال تنش باشد. این موضوع نه تنها هزینه‌های مستقیم خرید میلگرد را بالا می‌برد، بلکه ضایعات میلگرد را نیز افزایش داده و مدیریت مواد را پیچیده‌تر می‌کند. در پروژه‌های بزرگ، این افزایش مصرف می‌تواند به ده‌ها تن میلگرد اضافی تبدیل شود.

صرفه‌جویی ۱۵ درصدی در میلگرد با کوپلر

در مقابل، کوپلرها با اتصال سر به سر میلگردها، نیاز به طول همپوشانی را به طور کامل حذف می‌کنند. این ویژگی منجر به کاهش قابل توجه مصرف میلگرد می‌شود که می‌تواند تا ۱۵ درصد از کل میلگرد مصرفی در پروژه را کاهش دهد. این صرفه‌جویی نه تنها هزینه‌های مواد اولیه را به شدت پایین می‌آورد، بلکه ضایعات میلگرد را نیز به حداقل می‌رساند و به پایداری زیست‌محیطی پروژه کمک می‌کند. این کاهش مصرف، به ویژه در میلگردهای گران‌قیمت مانند میلگرد روکش اپوکسی یا میلگرد گالوانیزه، اهمیت بیشتری پیدا می‌کند.

ازدحام آرماتور و کیفیت بتن‌ریزی

استفاده از روش اورلپ، به دلیل همپوشانی میلگردها، منجر به ازدحام شدید آرماتور در نقاط اتصال می‌شود. این تراکم بالا، فضای کافی برای عبور بتن و ویبره زدن مناسب را از بین می‌برد. در نتیجه، بتن‌ریزی به سختی انجام شده و احتمال ایجاد حفره‌های هوایی (لانه زنبوری) و عدم توزیع یکنواخت بتن در اطراف میلگردها افزایش می‌یابد. این مشکل می‌تواند مقاومت سازه را به شدت کاهش داده و منجر به ترک‌خوردگی و ضعف‌های ساختاری شود.

کوپلرها با ایجاد یک اتصال منظم و سر به سر، ازدحام آرماتور را به حداقل می‌رسانند. این آرایش منظم میلگردها، فضای کافی برای جریان یافتن بتن و ویبره زدن موثر را فراهم می‌کند. در نتیجه، بتن‌ریزی با کیفیت بالاتر و بدون ایجاد حفره انجام شده و بتن به طور یکنواخت در تمام مقطع توزیع می‌شود. این امر به افزایش مقاومت و دوام سازه کمک شایانی می‌کند.

ملاحظات طراحی و ابعاد میلگرد

طراحی بهینه، کاهش وزن و ابعاد ستون با کوپلر

کوپلرها امکان طراحی بهینه‌تر سازه را فراهم می‌کنند. با کاهش مصرف میلگرد و حذف طول همپوشانی، مهندسان می‌توانند ابعاد مقاطع بتنی (مانند ستون‌ها و تیرها) را کوچک‌تر طراحی کنند. این کاهش ابعاد، نه تنها وزن کلی سازه را کاهش می‌دهد، بلکه فضای مفید بیشتری را در اختیار معماران قرار می‌دهد. همچنین، امکان اتصال میلگردهای با قطرهای متفاوت نیز وجود دارد که انعطاف‌پذیری بیشتری در طراحی ایجاد می‌کند.

محدودیت اورلپ برای میلگردهای قطور (بر اساس ACI R21.3.2.3)

روش اورلپ معمولاً برای میلگردهای با قطر کوچک و متوسط مناسب است. با افزایش قطر میلگرد، طول همپوشانی مورد نیاز به شدت افزایش می‌یابد که علاوه بر مشکلات ازدحام، کارایی این روش را کاهش می‌دهد. طبق استانداردهایی مانند ACI R21.3.2.3، استفاده از وصله پوششی برای میلگردهای با قطر بالا (مانند ۳۲ میلی‌متر و بیشتر) در مناطق لرزه‌خیز و تحت بارهای چرخه‌ای توصیه نمی‌شود، زیرا عملکرد قابل اعتمادی ندارند و نمی‌توانند شکل‌پذیری لازم را تأمین کنند.

جنبه‌های اجرایی و زمان‌بندی

سرعت نصب، ابزارها و پیچیدگی محاسبات

در نگاه اول، نصب اورلپ ممکن است سریع‌تر به نظر برسد، زیرا تنها نیاز به قرار دادن دو میلگرد روی هم و بستن آن‌ها با سیم آرماتوربندی دارد. با این حال، این روش نیازمند محاسبات دقیق طول همپوشانی بر اساس آیین‌نامه‌ها و شرایط پروژه است که می‌تواند پیچیده و زمان‌بر باشد و احتمال خطای انسانی را افزایش دهد. همچنین، بازرسی کیفیت اتصالات اورلپ پس از بتن‌ریزی بسیار دشوار است.

نصب کوپلر شامل دو مرحله اصلی است: رزوه زنی سر میلگردها (با استفاده از دستگاه رزوه زنی) و سپس اتصال کوپلر و سفت کردن آن. این فرآیند نیاز به ابزارهای تخصصی و دقت بیشتری دارد. با این حال، کوپلرها نیاز به محاسبات پیچیده طول وصله را از بین می‌برند و به دلیل ماهیت مکانیکی، بازرسی کیفیت آن‌ها آسان‌تر و قابل اطمینان‌تر است. اگرچه هر اتصال کوپلر ممکن است کمی زمان‌برتر از بستن یک اورلپ باشد، اما سرعت کلی اجرای پروژه به دلیل کاهش ازدحام، بتن‌ریزی آسان‌تر و حذف زمان انتظار برای خشک شدن بتن، افزایش می‌یابد. (Parskaveh: اتصالات کوپلر ۴ تا ۱۰۰ برابر کوتاه‌تر هستند).

هزینه‌ها و صرفه اقتصادی

بسیاری تصور می‌کنند که اورلپ یک راه حل «کم‌هزینه» است، زیرا تنها به سیم آرماتوربندی نیاز دارد. اما این دیدگاه، هزینه‌های پنهان و غیرمستقیم اورلپ را نادیده می‌گیرد. این هزینه‌ها شامل موارد زیر است:

• افزایش مصرف میلگرد: به دلیل طول همپوشانی، میلگرد بیشتری مصرف می‌شود.
• افزایش زمان و نیروی کار: برای بستن میلگردهای بیشتر و رفع مشکلات بتن‌ریزی.
• کاهش کیفیت بتن‌ریزی: منجر به نیاز به ترمیم یا کاهش عمر مفید سازه.
• کاهش مقاومت لرزه‌ای: ریسک بالای آسیب در زلزله و هزینه‌های احتمالی بازسازی.
• مشکلات بازرسی: افزایش ریسک کیفیت پایین و نیاز به نظارت بیشتر.

در مقابل، کوپلرها هزینه اولیه بالاتری دارند (هزینه خرید کوپلر و رزوه زنی)، اما در بلندمدت منجر به صرفه‌جویی کلی در پروژه می‌شوند. این صرفه‌جویی شامل موارد زیر است:

• کاهش ۱۵ درصدی مصرف میلگرد: صرفه‌جویی قابل توجه در هزینه‌های مواد.
• کاهش زمان اجرا: به دلیل سرعت بالاتر بتن‌ریزی و حذف برخی مراحل.
• کیفیت بالاتر سازه: کاهش نیاز به ترمیم و افزایش عمر مفید.
• افزایش ایمنی و مقاومت لرزه‌ای: کاهش ریسک آسیب در حوادث طبیعی.
• کاهش هزینه‌های پنهان: به دلیل بتن‌ریزی مطلوب و بازرسی آسان‌تر.

بنابراین، با در نظر گرفتن چرخه عمر کامل پروژه، کوپلرها اغلب گزینه اقتصادی‌تری هستند.

انواع کوپلر میلگرد و کاربردهای آن

کوپلرهای رزوه ای (مخروطی، موازی/فورج سرد)

• کوپلرهای رزوه مخروطی (Tapered Thread Couplers): این نوع کوپلرها دارای رزوه مخروطی هستند که اتصال قوی و محکمی را فراهم می‌کنند. نصب آن‌ها نسبتاً آسان است.
• کوپلرهای رزوه موازی (Parallel Thread Couplers): این کوپلرها دارای رزوه موازی هستند و معمولاً با فرآیند فورج سرد (Cold Forged) بر روی میلگرد ایجاد می‌شوند. این روش باعث افزایش قطر میلگرد در محل رزوه (حدود ۱۰ تا ۳۰ درصد) شده و مقاومت اتصال را افزایش می‌دهد. این نوع کوپلرها بسیار مقاوم و قابل اعتماد هستند.

کوپلرهای غیر رزوه ای (جوشی، پیچی)

• کوپلرهای جوشی (Welded Couplers): در این روش، کوپلر به سر میلگرد جوش داده می‌شود. این روش نیاز به مهارت جوشکاری بالا و کنترل کیفیت دقیق دارد.
• کوپلرهای پیچی (Bolted Couplers): این کوپلرها با استفاده از پیچ و مهره یا مکانیزم‌های فشاری، میلگردها را به هم متصل می‌کنند. نصب آن‌ها نسبتاً ساده است و نیاز به رزوه زنی ندارد.

کاربردهای گسترده در پروژه‌های عمرانی (ساختمان‌های بلند، پل‌ها، تونل‌ها، مترو، فرودگاه‌ها)

کوپلرها به دلیل مزایای فنی و عملکرد عالی، به طور گسترده‌ای در پروژه‌های عمرانی بزرگ و حساس مورد استفاده قرار می‌گیرند. از جمله کاربردهای اصلی آن‌ها می‌توان به موارد زیر اشاره کرد:

• ساختمان‌های بلندمرتبه و برج‌ها
• پل‌ها و سازه‌های عظیم راهسازی
• تونل‌ها و سازه‌های زیرزمینی
• پروژه‌های مترو و حمل و نقل ریلی
• فرودگاه‌ها و سازه‌های با دهانه بزرگ
• نیروگاه‌ها و سازه‌های صنعتی
• سدها و سازه‌های هیدرولیکی

همچنین، کوپلرها برای اتصال میلگردهای خاص مانند میلگرد روکش اپوکسی (در محیط‌های خورنده) و میلگرد گالوانیزه (برای مقاومت در برابر زنگ‌زدگی) نیز کاربرد دارند.

راهنمای انتخاب: اورلپ یا کوپلر، کدام برای پروژه شما مناسب است؟

معیارهای تصمیم‌گیری (مقیاس پروژه، اهمیت سازه، بودجه، استانداردهای ساختمانی)

• مقیاس و اهمیت سازه: برای پروژه‌های کوچک، کم‌اهمیت و غیرحساس به لرزه، اورلپ ممکن است در نگاه اول اقتصادی‌تر باشد. اما برای پروژه‌های بزرگ، ساختمان‌های بلند، سازه‌های حیاتی و مناطق لرزه‌خیز، کوپلر گزینه برتر و ایمن‌تر است.
• قطر میلگرد: برای میلگردهای با قطر کوچک، اورلپ هنوز هم می‌تواند کاربرد داشته باشد، اما برای میلگردهای قطور (بالای ۲۵ میلی‌متر)، کوپلر تقریباً تنها گزینه قابل اعتماد است.
• بودجه پروژه: اگرچه هزینه اولیه کوپلر بالاتر است، اما باید «هزینه کل پروژه» شامل مصرف میلگرد، زمان اجرا، کیفیت بتن‌ریزی و ریسک‌های آتی را در نظر گرفت. کوپلر در بلندمدت صرفه اقتصادی بیشتری دارد.
• استانداردهای ساختمانی و آیین‌نامه‌ها: رعایت آیین‌نامه‌های ملی و بین‌المللی (مانند ACI R21.3.2.3 و بند ۲۰-۵-۲-۲-۳ آیین نامه بتن) برای هر دو روش الزامی است. در بسیاری از موارد، آیین‌نامه‌ها برای سازه‌های مهم، استفاده از وصله‌های مکانیکی را توصیه یا اجباری می‌کنند.
• ملاحظات اجرایی: دسترسی به ابزار رزوه زنی و نیروی کار ماهر برای نصب کوپلر ضروری است.

توصیه‌های عملی برای انتخاب هوشمندانه

برای یک انتخاب هوشمندانه، توصیه می‌شود که:

• اولاً، اهمیت سازه را بسنجید: آیا سازه در منطقه لرزه‌خیز قرار دارد؟ آیا یک سازه حیاتی است که شکست آن عواقب جبران‌ناپذیری دارد؟ اگر پاسخ مثبت است، کوپلر را در اولویت قرار دهید.
• ثانیاً، به قطر میلگردها توجه کنید: اگر از میلگردهای با قطر بالا استفاده می‌کنید، اورلپ گزینه مناسبی نیست.
• ثالثاً، هزینه‌های پنهان اورلپ را محاسبه کنید: صرفه‌جویی در میلگرد، کاهش زمان اجرا و کیفیت بالاتر بتن‌ریزی با کوپلر می‌تواند به سرعت هزینه‌های اولیه آن را جبران کند.
• رابعاً، با مهندس مشاور خود مشورت کنید: یک مهندس سازه مجرب می‌تواند با توجه به جزئیات پروژه شما، بهترین روش اتصال را توصیه کند.

نتیجه‌گیری نهایی

در نهایت، انتخاب بین روش اتصال اورلپ و کوپلر میلگرد، تصمیمی است که باید با آگاهی کامل از مزایا و معایب هر دو و متناسب با نیازهای خاص پروژه شما گرفته شود. در حالی که اورلپ روشی سنتی و در برخی موارد برای پروژه‌های کوچک و کم‌اهمیت قابل استفاده است، کوپلر به عنوان یک راهکار مدرن و مهندسی‌شده، مزایای چشمگیری در افزایش مقاومت، ایمنی، کارایی و صرفه اقتصادی در بلندمدت ارائه می‌دهد. با توجه به روند رو به رشد ساخت‌وسازهای بلندمرتبه و نیاز به سازه‌های مقاوم در برابر زلزله، استفاده از کوپلرها به عنوان انتخابی هوشمندانه و مطمئن، بیش از پیش توصیه می‌شود. شهرآهن همواره در تلاش است تا با ارائه اطلاعات جامع و محصولات با کیفیت، شما را در مسیر ساخت‌وسازی ایمن و پایدار یاری رساند.
