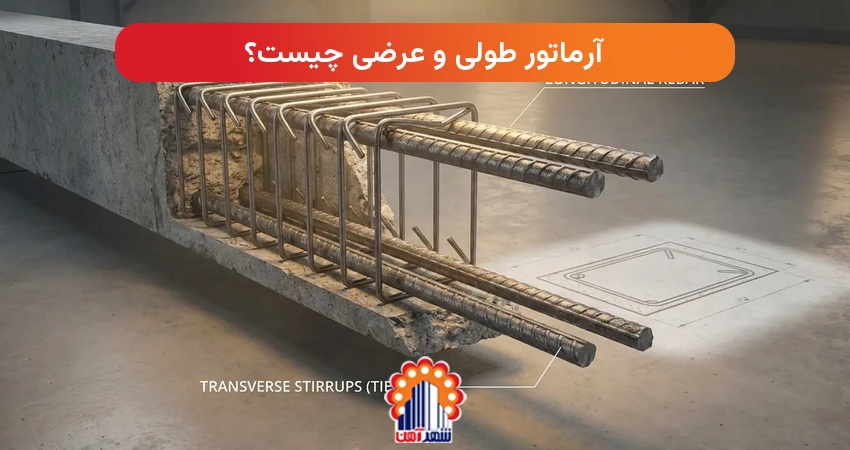

آرماتور طولی و عرضی چیست؟

بتن مسلح، ستون فقرات سازه‌های مدرن، قدرت خود را مدیون ترکیب هوشمندانه بتن و میلگرد است. در این میان، دو نوع میلگرد نقش اساسی ایفا می‌کنند: آرماتورهای طولی و عرضی. درک صحیح عملکرد و تفاوت‌های این دو، برای تضمین ایمنی و دوام هر سازه‌ای حیاتی است. این مقاله به بررسی جامع این مفاهیم می‌پردازد تا درکی عمیق از اهمیت آن‌ها در دنیای مهندسی عمران ارائه دهد.

آرماتور طولی و عرضی چیست؟ درک مفاهیم پایه

در قلب هر سازه بتن مسلح، دو نوع اصلی از میلگردها با وظایف متفاوت اما مکمل یکدیگر، استحکام و پایداری را فراهم می‌آورند: آرماتورهای طولی و عرضی. آرماتورهای طولی، همان‌طور که از نامشان پیداست، در راستای طول عضو سازه‌ای (مانند تیر یا ستون) قرار می‌گیرند. وظیفه اصلی این میلگردها، تحمل نیروهای کششی و فشاری محوری است که در اثر بارهای وارده بر سازه ایجاد می‌شوند. بتن در برابر فشار مقاومت بالایی دارد، اما در کشش ضعیف است. آرماتورهای طولی با جذب این نیروهای کششی، ضعف بتن را جبران کرده و ظرفیت باربری عضو را به میزان قابل توجهی افزایش می‌دهند.

مقایسه آرماتور طولی و عرضی

در مقابل، آرماتورهای عرضی (که به آن‌ها خاموت، تنگ یا آرماتور مارپیچ نیز گفته می‌شود) به صورت عمود بر آرماتورهای طولی و در فواصل مشخصی در طول عضو قرار می‌گیرند. نقش این میلگردها عمدتاً مهارکننده و مقاوم در برابر برش است. آن‌ها از کمانش میلگردهای طولی تحت بارهای فشاری جلوگیری می‌کنند و بتن را محصور می‌سازند تا مقاومت فشاری و شکل‌پذیری آن افزایش یابد. همچنین، آرماتورهای عرضی نقش حیاتی در جذب نیروهای برشی ایفا می‌کنند که می‌توانند منجر به شکست‌های ناگهانی و ترد در بتن شوند. تفاوت در جهت‌گیری و وظیفه اصلی آن‌ها، سنگ بنای درک عملکرد کلی سازه است و هر دو نوع برای عملکرد صحیح و ایمن بتن مسلح ضروری هستند.

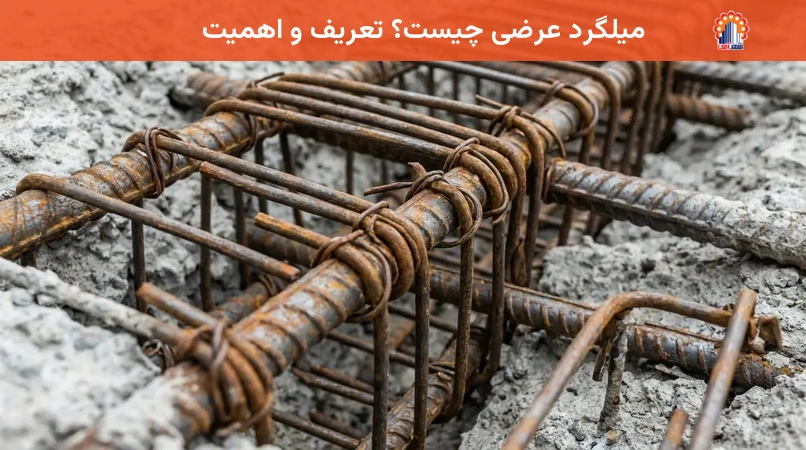

میلگرد عرضی چیست؟ تعریف و اهمیت

میلگرد عرضی، که در صنعت ساختمان‌سازی ایران اغلب با نام‌های خاموت، تنگ یا آرماتور مارپیچ شناخته می‌شود، جزء حیاتی در سازه‌های بتن مسلح است که نقش آن کمتر از آرماتورهای طولی نیست. این میلگردها به صورت حلقه‌های بسته یا باز، عمود بر میلگردهای طولی قرار گرفته و وظایف متعددی را بر عهده دارند که همگی به افزایش مقاومت، پایداری و شکل‌پذیری سازه کمک می‌کنند.

اهمیت فوق‌العاده میلگرد عرضی در چند جنبه کلیدی نهفته است. اولاً، این میلگردها به عنوان یک مهارکننده عمل می‌کنند. تحت بارهای فشاری سنگین، میلگردهای طولی تمایل به کمانش (بیرون‌زدگی جانبی) دارند. میلگردهای عرضی با محصور کردن میلگردهای طولی، از این کمانش جلوگیری کرده و به آن‌ها اجازه می‌دهند تا ظرفیت فشاری کامل خود را به کار گیرند. ثانیاً، میلگردهای عرضی بتن هسته را محصور می‌کنند. این محصوریت، مقاومت فشاری و به ویژه شکل‌پذیری بتن را به طرز چشمگیری افزایش می‌دهد. بتن محصور شده می‌تواند تغییر شکل‌های بیشتری را قبل از شکست تحمل کند که این امر در مناطق لرزه‌خیز برای جلوگیری از فروریزش ناگهانی سازه حیاتی است.

ثالثاً، میلگردهای عرضی نقش اصلی را در مقاومت در برابر نیروهای برشی ایفا می‌کنند. نیروهای برشی تمایل دارند تا یک عضو سازه‌ای را در راستای طول آن برش دهند. میلگردهای عرضی با ایجاد یک مسیر مقاوم در برابر این نیروها، از شکست برشی ناگهانی و ترد جلوگیری می‌کنند. بدون میلگرد عرضی کافی، سازه‌های بتن مسلح در برابر نیروهای جانبی مانند زلزله یا باد، بسیار آسیب‌پذیر خواهند بود و ممکن است دچار شکست‌های ناگهانی و فاجعه‌بار شوند. بنابراین، طراحی و اجرای صحیح میلگردهای عرضی، ضامن اصلی ایمنی و دوام طولانی‌مدت سازه‌های بتنی است.

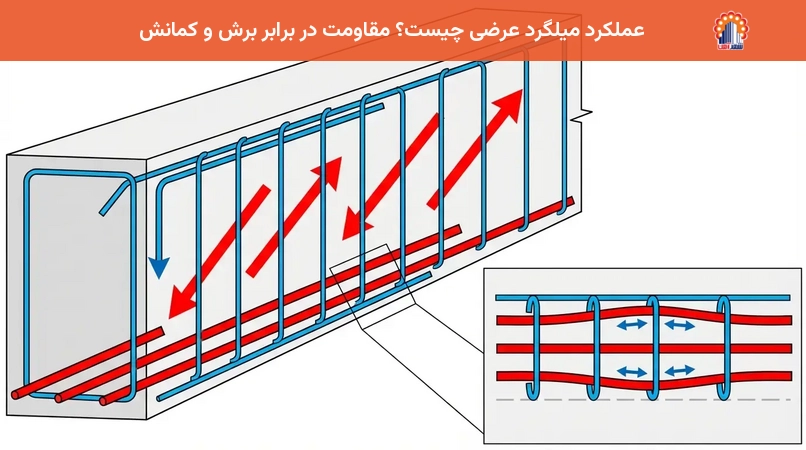

عملکرد میلگرد عرضی چیست؟ مقاومت در برابر برش و کمانش

عملکرد میلگرد عرضی فراتر از یک نگهدارنده ساده است و مکانیسم‌های پیچیده‌ای را برای افزایش مقاومت و پایداری سازه‌های بتن مسلح فراهم می‌کند. دو وظیفه اصلی و حیاتی میلگرد عرضی، مقاومت در برابر برش و جلوگیری از کمانش میلگردهای طولی است.

مقاومت در برابر برش

نیروهای برشی در تیرها و ستون‌ها، به خصوص در نزدیکی تکیه‌گاه‌ها یا نقاط اعمال بار متمرکز، بسیار قابل توجه هستند. این نیروها تمایل دارند تا بتن را در راستای یک صفحه مورب برش دهند. بتن به تنهایی مقاومت کششی پایینی دارد و در برابر برش نیز عملکرد ضعیفی از خود نشان می‌دهد. میلگردهای عرضی با قرار گرفتن در مسیر این نیروهای برشی، به عنوان یک شبکه تقویتی عمل می‌کنند. آن‌ها تنش‌های برشی را جذب کرده و از گسترش ترک‌های برشی مورب که می‌توانند منجر به شکست ناگهانی و ترد شوند، جلوگیری می‌کنند. این عملکرد باعث می‌شود که سازه بتواند بارهای برشی بیشتری را تحمل کند و در صورت وقوع زلزله یا سایر بارهای دینامیکی، رفتار شکل‌پذیرتری از خود نشان دهد.

جلوگیری از کمانش میلگردهای طولی

در ستون‌ها و سایر اعضایی که تحت بارهای فشاری سنگین قرار دارند، میلگردهای طولی در معرض خطر کمانش قرار می‌گیرند. کمانش به معنای خم شدن ناگهانی و جانبی یک عضو تحت فشار است که می‌تواند منجر به کاهش شدید ظرفیت باربری آن شود. میلگردهای عرضی با محصور کردن میلگردهای طولی، از حرکت جانبی و کمانش آن‌ها جلوگیری می‌کنند. این مهار جانبی باعث می‌شود که میلگردهای طولی بتوانند ظرفیت فشاری کامل خود را توسعه دهند و از شکست زودرس ستون جلوگیری شود. به علاوه، محصوریت بتن توسط میلگردهای عرضی، مقاومت فشاری و شکل‌پذیری بتن هسته را نیز افزایش می‌دهد. این امر به ویژه در ستون‌های مناطق لرزه‌خیز اهمیت فراوانی دارد، زیرا باعث می‌شود ستون حتی پس از رسیدن به مقاومت نهایی، بتواند تغییر شکل‌های بزرگ را بدون از دست دادن ناگهانی باربری تحمل کند و از فروریزش ناگهانی سازه جلوگیری شود.

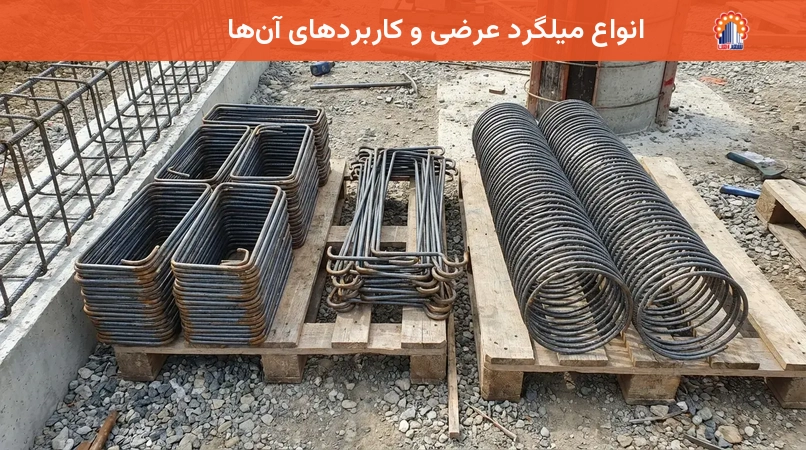

انواع میلگرد عرضی و کاربردهای آن‌ها

میلگردهای عرضی در اشکال مختلفی تولید و استفاده می‌شوند که هر یک کاربرد خاص خود را دارند و برای مقابله با نیروهای مختلف در اعضای سازه‌ای طراحی شده‌اند. شناخت این انواع برای طراحی و اجرای صحیح آرماتوربندی ضروری است:

• خاموت‌ها (Stirrups)

  خاموت‌ها متداول‌ترین نوع میلگرد عرضی هستند که عمدتاً در تیرها برای مقاومت برشی استفاده می‌شوند. آن‌ها معمولاً به شکل U، مستطیل یا مربع هستند و میلگردهای طولی را در بر می‌گیرند. خاموت‌ها با ایجاد یک مسیر مقاوم در برابر نیروهای برشی مورب، از گسترش ترک‌های برشی جلوگیری کرده و ظرفیت برشی تیر را به میزان قابل توجهی افزایش می‌دهند. در مناطق لرزه‌خیز، خاموت‌ها با قلاب‌های 135 درجه و فواصل نزدیک‌تر به یکدیگر اجرا می‌شوند تا محصوریت بهتری را فراهم کرده و از باز شدن قلاب‌ها در هنگام زلزله جلوگیری شود.

• تنگ‌ها (Ties)

  تنگ‌ها نوع دیگری از میلگردهای عرضی هستند که عمدتاً در ستون‌ها برای مهار میلگردهای طولی و افزایش مقاومت فشاری بتن به کار می‌روند. تنگ‌ها معمولاً به شکل مربع یا مستطیل هستند و میلگردهای طولی را در گوشه‌ها و در طول اضلاع خود نگه می‌دارند. وظیفه اصلی تنگ‌ها، جلوگیری از کمانش میلگردهای طولی تحت بارهای فشاری و محصور کردن بتن هسته است. این محصوریت، مقاومت و شکل‌پذیری ستون را افزایش می‌دهد. در ستون‌هایی با میلگردهای طولی زیاد، ممکن است از تنگ‌های چند شاخه یا تنگ‌های متقاطع برای مهار تمامی میلگردها استفاده شود.

• آرماتورهای مارپیچ (Spirals)

  آرماتورهای مارپیچ نوع خاصی از میلگردهای عرضی هستند که برای ستون‌های دایره‌ای شکل استفاده می‌شوند. این آرماتورها به صورت یک مارپیچ پیوسته به دور میلگردهای طولی پیچیده می‌شوند. آرماتورهای مارپیچ در مقایسه با تنگ‌ها، محصوریت بسیار بهتری را برای بتن هسته فراهم می‌کنند و به همین دلیل، ستون‌های مارپیچی شکل‌پذیری و ظرفیت باربری فوق‌العاده‌ای در برابر بارهای محوری و لرزه‌ای از خود نشان می‌دهند. این نوع آرماتوربندی به دلیل توانایی بالا در جذب انرژی و جلوگیری از شکست ترد، در سازه‌هایی که نیاز به مقاومت لرزه‌ای بالا دارند، بسیار مورد توجه قرار می‌گیرد.

آرماتور طولی و عرضی در ستون و تیر

نحوه آرایش و عملکرد آرماتورهای طولی و عرضی در ستون‌ها و تیرها، با توجه به نوع نیروهای غالب در هر عضو، متفاوت است. درک این تفاوت‌ها و هم‌افزایی آن‌ها برای طراحی سازه‌های ایمن و کارآمد ضروری است.

نقش در ستون‌ها

ستون‌ها عمدتاً تحت بارهای فشاری محوری قرار دارند که از طبقات فوقانی به آن‌ها منتقل می‌شود. در ستون‌ها، آرماتورهای طولی وظیفه اصلی تحمل این بارهای فشاری را بر عهده دارند. آن‌ها به صورت عمودی در طول ستون قرار می‌گیرند و مقاومت فشاری ستون را به میزان قابل توجهی افزایش می‌دهند. با این حال، همان‌طور که پیش‌تر اشاره شد، میلگردهای طولی تحت فشار تمایل به کمانش دارند. اینجاست که میلگردهای عرضی (تنگ یا مارپیچ) وارد عمل می‌شوند. تنگ‌ها یا آرماتورهای مارپیچ، میلگردهای طولی را مهار کرده و از کمانش آن‌ها جلوگیری می‌کنند. علاوه بر این، آن‌ها بتن هسته ستون را محصور می‌کنند که این محصوریت باعث افزایش مقاومت فشاری و به ویژه شکل‌پذیری بتن می‌شود. در مناطق لرزه‌خیز، فاصله تنگ‌ها یا گام مارپیچ در انتهای ستون‌ها (محل تشکیل مفصل پلاستیک) به طور قابل ملاحظه‌ای کاهش می‌یابد تا حداکثر محصوریت و شکل‌پذیری فراهم شود.

نقش در تیرها

تیرها عمدتاً تحت بارهای خمشی و برشی قرار دارند. در تیرها، آرماتورهای طولی در قسمت‌های کششی و فشاری مقطع قرار می‌گیرند. آرماتورهای طولی در ناحیه کشش (معمولاً در پایین تیر برای بارهای ثقلی) وظیفه تحمل نیروهای کششی ناشی از خمش را بر عهده دارند، زیرا بتن در کشش ضعیف است. آرماتورهای طولی در ناحیه فشار (معمولاً در بالای تیر) نیز به افزایش مقاومت فشاری مقطع کمک می‌کنند، به خصوص در تیرهایی که نیاز به مقاومت خمشی بالا دارند یا در معرض خمش دوطرفه قرار می‌گیرند.

میلگردهای عرضی در تیرها، که عمدتاً به شکل خاموت هستند، برای مقاومت در برابر نیروهای برشی طراحی می‌شوند. خاموت‌ها به صورت عمود بر میلگردهای طولی و در فواصل مشخصی در طول تیر قرار می‌گیرند. آن‌ها با ایجاد یک مسیر مقاوم در برابر ترک‌های برشی مورب، از شکست برشی ناگهانی تیر جلوگیری می‌کنند. در نزدیکی تکیه‌گاه‌ها، که نیروهای برشی حداکثر هستند، فاصله خاموت‌ها کمتر می‌شود تا مقاومت برشی کافی فراهم شود. در مناطق میانی تیر که لنگر خمشی حداکثر و نیروی برشی حداقل است، فاصله خاموت‌ها می‌تواند بیشتر باشد. این ترکیب هوشمندانه از آرماتورهای طولی و عرضی، تیرها را قادر می‌سازد تا بارهای خمشی و برشی را به طور ایمن تحمل کنند.

مزایای استفاده از میلگرد عرضی در افزایش ایمنی و دوام سازه

استفاده صحیح از میلگرد عرضی مزایای بی‌شماری برای سازه‌های بتنی به همراه دارد که مستقیماً بر ایمنی و دوام آن‌ها تأثیر می‌گذارد. این مزایا نه تنها در شرایط عادی بهره‌برداری، بلکه در مواجهه با حوادث طبیعی مانند زلزله نیز حیاتی هستند.

بهبود عملکرد لرزه‌ای و مقاومت در برابر زلزله

یکی از مهم‌ترین مزایای میلگرد عرضی، افزایش قابل توجه شکل‌پذیری سازه است. در هنگام زلزله، سازه‌ها تحت بارهای جانبی شدید و سیکلی قرار می‌گیرند. میلگردهای عرضی با محصور کردن بتن هسته و جلوگیری از کمانش میلگردهای طولی، به اعضای سازه‌ای اجازه می‌دهند تا تغییر شکل‌های بزرگ را بدون از دست دادن ناگهانی ظرفیت باربری تحمل کنند. این رفتار شکل‌پذیر، از شکست ترد و ناگهانی سازه جلوگیری کرده و به آن فرصت می‌دهد تا انرژی زلزله را جذب و مستهلک کند. در نتیجه، ایمنی ساکنین افزایش یافته و احتمال فروریزش کلی سازه به شدت کاهش می‌یابد.

افزایش ظرفیت باربری و مقاومت نهایی

محصوریت بتن توسط میلگردهای عرضی، مقاومت فشاری نهایی بتن را افزایش می‌دهد. این امر به ویژه در ستون‌ها که تحت بارهای محوری سنگین قرار دارند، اهمیت دارد. با مهار میلگردهای طولی و جلوگیری از کمانش آن‌ها، میلگردهای طولی نیز می‌توانند ظرفیت فشاری کامل خود را به کار گیرند. این هم‌افزایی بین بتن محصور شده و میلگردهای طولی مهار شده، ظرفیت باربری کلی عضو را به میزان قابل توجهی افزایش می‌دهد و به سازه اجازه می‌دهد تا بارهای بیشتری را به طور ایمن تحمل کند.

کنترل ترک‌ها

میلگردهای عرضی نقش مهمی در کنترل و توزیع ترک‌ها در سازه‌های بتنی دارند. در تیرها، خاموت‌ها با جذب تنش‌های برشی، از گسترش ترک‌های برشی مورب جلوگیری می‌کنند و باعث می‌شوند که ترک‌ها به صورت ریزتر و توزیع شده‌تر ظاهر شوند. این امر نه تنها به حفظ یکپارچگی سازه کمک می‌کند، بلکه از نظر زیبایی‌شناختی نیز مطلوب‌تر است. کنترل ترک‌ها همچنین به جلوگیری از نفوذ عوامل خورنده به داخل بتن و رسیدن به میلگردها کمک کرده و در نتیجه، دوام و عمر مفید سازه را افزایش می‌دهد.

پرسش‌های متداول (FAQ) درباره آرماتورهای طولی و عرضی

در این بخش به برخی از رایج‌ترین سوالات و ابهامات در مورد آرماتورهای طولی و عرضی پاسخ می‌دهیم تا درک خوانندگان را تکمیل کنیم:

• حداقل فاصله میلگردهای عرضی چقدر است و چرا رعایت آن مهم است؟

  حداقل و حداکثر فاصله میلگردهای عرضی (خاموت یا تنگ) توسط آیین‌نامه‌های طراحی سازه (مانند مبحث نهم مقررات ملی ساختمان) تعیین می‌شود. رعایت حداقل فاصله برای اطمینان از قرارگیری صحیح بتن و ویبره مناسب در اطراف میلگردها ضروری است تا بتن به خوبی فشرده شود و فضای کافی برای عبور بتن وجود داشته باشد. رعایت حداکثر فاصله نیز برای اطمینان از مهار کافی میلگردهای طولی، محصوریت بتن و مقاومت برشی لازم است. عدم رعایت این فواصل می‌تواند منجر به کاهش ظرفیت باربری و شکل‌پذیری عضو شود.

• آیا می‌توان میلگرد عرضی را با سیم مفتول بست یا نیاز به جوشکاری دارد؟

  میلگردهای عرضی (خاموت و تنگ) معمولاً با سیم مفتول (سیم آرماتوربندی) به میلگردهای طولی بسته می‌شوند. این کار برای ثابت نگه داشتن میلگردها در جای خود در هنگام بتن‌ریزی و جلوگیری از جابجایی آن‌ها انجام می‌شود. جوشکاری میلگردها، به ویژه در محل تقاطع میلگردهای طولی و عرضی، معمولاً توصیه نمی‌شود مگر اینکه در نقشه‌ها و مشخصات فنی پروژه به طور خاص ذکر شده باشد و تحت نظارت مهندس ناظر و با رعایت ضوابط جوشکاری میلگرد انجام شود. جوشکاری نامناسب می‌تواند خواص مکانیکی میلگرد را تغییر داده و آن را ضعیف کند.

• تفاوت اصلی بین خاموت و تنگ در چیست و هر کدام چه کاربردی دارند؟

  تفاوت اصلی در کاربرد و شکل آن‌هاست. خاموت‌ها عمدتاً در تیرها برای مقاومت در برابر نیروهای برشی استفاده می‌شوند و معمولاً به صورت حلقه‌های مستطیلی یا U شکل هستند. تنگ‌ها عمدتاً در ستون‌ها برای مهار میلگردهای طولی و افزایش مقاومت فشاری و شکل‌پذیری بتن به کار می‌روند و معمولاً به صورت حلقه‌های مربع یا مستطیل بسته هستند که میلگردهای طولی را در گوشه‌ها و طول اضلاع مهار می‌کنند.

• چرا در مناطق زلزله‌خیز، ضوابط مربوط به میلگرد عرضی سخت‌گیرانه‌تر است؟

  در مناطق زلزله‌خیز، سازه‌ها باید قادر به تحمل بارهای جانبی شدید و سیکلی باشند. میلگردهای عرضی نقش حیاتی در افزایش شکل‌پذیری اعضای بتن مسلح دارند. با افزایش تراکم میلگردهای عرضی (کاهش فاصله آن‌ها) و استفاده از قلاب‌های 135 درجه، محصوریت بتن هسته و مهار میلگردهای طولی به میزان قابل توجهی افزایش می‌یابد. این امر باعث می‌شود که ستون‌ها و تیرها بتوانند تغییر شکل‌های بزرگ را بدون از دست دادن ناگهانی باربری تحمل کنند و از فروریزش ناگهانی سازه در هنگام زلزله جلوگیری شود. به همین دلیل، آیین‌نامه‌های طراحی لرزه‌ای ضوابط سخت‌گیرانه‌تری را برای آرماتورهای عرضی در این مناطق اعمال می‌کنند.

نتیجه‌گیری

آرماتورهای طولی و عرضی، هرچند در ظاهر ساده به نظر می‌رسند، اما در کنار هم ستون فقرات مقاومت و پایداری سازه‌های بتن مسلح را تشکیل می‌دهند. درک دقیق وظایف، تفاوت‌ها و هم‌افزایی آن‌ها برای هر مهندس، دانشجو و دست‌اندرکار صنعت ساختمان ضروری است. آرماتورهای طولی با جذب نیروهای کششی و فشاری محوری، و آرماتورهای عرضی با مقاومت در برابر برش، مهار میلگردهای طولی و محصور کردن بتن، به طور مکمل عمل می‌کنند. رعایت اصول طراحی و اجرای صحیح آرماتوربندی، به‌ویژه در مورد میلگردهای عرضی، نه تنها به افزایش ایمنی و دوام سازه کمک می‌کند، بلکه تضمین‌کننده مقاومت آن در برابر نیروهای مخرب طبیعی و بارهای وارده در طول عمر مفید سازه خواهد بود. این دانش بنیادی، اساس ساخت سازه‌هایی است که نه تنها مستحکم، بلکه در برابر چالش‌های محیطی نیز انعطاف‌پذیر و پایدار هستند.
