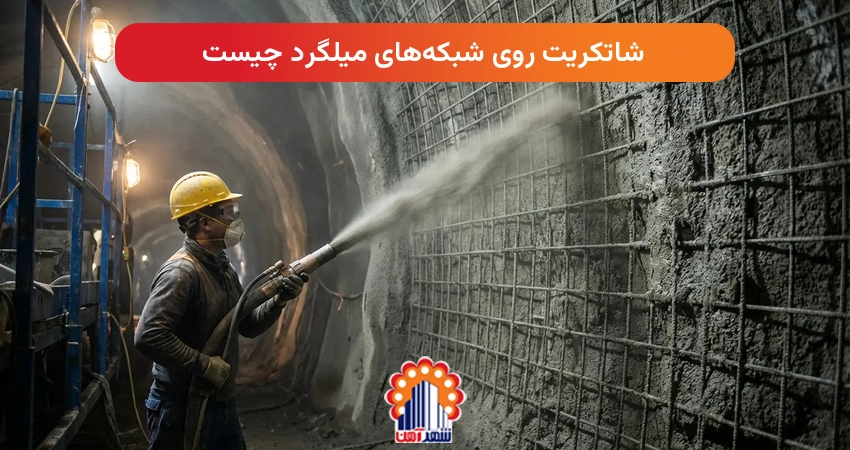

شاتکریت روی شبکه‌های میلگرد چیست

شاتکریت، بتن پاششی پرسرعتی است که کاربردهای گسترده‌ای در صنعت ساختمان‌سازی و مقاوم‌سازی دارد. اما زمانی که این بتن بر روی شبکه‌های میلگرد اعمال می‌شود، قابلیت‌های آن به طرز چشمگیری افزایش می‌یابد. این ترکیب قدرتمند، راهکاری نوین برای افزایش استحکام و دوام سازه‌ها ارائه می‌دهد. در این مقاله به بررسی جامع شاتکریت روی شبکه‌های میلگرد، از تعریف و اصول اولیه گرفته تا انواع، مزایا، معایب و کاربردهای آن خواهیم پرداخت تا درک کاملی از این فناوری مهم به دست آورید.

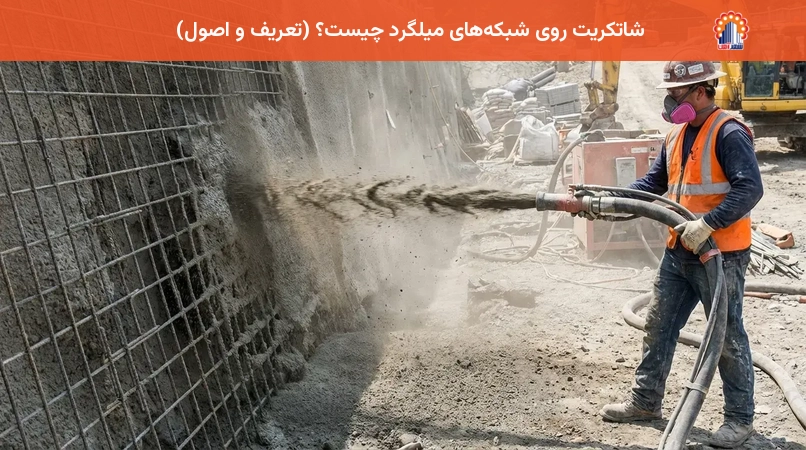

شاتکریت روی شبکه‌های میلگرد چیست؟ (تعریف و اصول)

شاتکریت (Shotcrete) یا بتن پاششی، فرآیندی است که در آن ملات یا بتن با سرعت و فشار بالا توسط جریان هوای فشرده بر روی سطحی پاشیده می‌شود. این عمل باعث تراکم دینامیکی مواد شده و لایه‌ای مستحکم و یکنواخت را ایجاد می‌کند. هنگامی که این فرآیند بر روی شبکه‌های میلگرد (آرماتور) انجام می‌شود، میلگردها به عنوان یک اسکلت تقویتی عمل کرده و شاتکریت با احاطه کامل آن‌ها، یک سیستم سازه‌ای یکپارچه و مقاوم را به وجود می‌آورد. این روش به دلیل سرعت بالا در اجرا، چسبندگی عالی و قابلیت شکل‌پذیری، در پروژه‌های مختلفی از جمله مقاوم‌سازی و ساخت‌وسازهای نوین مورد استفاده قرار می‌گیرد.

ترکیب اصلی شاتکریت شامل سیمان، ماسه، سنگدانه (با حداکثر اندازه 20 میلی‌متر)، آب (با نسبت آب به سیمان 0.35 تا 0.5) و انواع افزودنی‌های شیمیایی یا معدنی برای بهبود خواص بتن است. این مواد با هم ترکیب شده و سپس با فشار بالا پاشیده می‌شوند.

نقش شبکه‌های میلگرد در تقویت شاتکریت

شبکه‌های میلگرد، ستون فقرات سیستم شاتکریت مسلح را تشکیل می‌دهند. بتن به تنهایی مقاومت فشاری بالایی دارد اما در برابر نیروهای کششی ضعیف است. میلگردها با جذب این نیروهای کششی، مقاومت کلی سازه را به شدت افزایش می‌دهند. در سیستم شاتکریت روی میلگرد، شبکه‌های فولادی (مانند مش‌های جوشی یا میلگردهای دوخت) در محل مورد نظر نصب شده و سپس بتن پاششی آن‌ها را کاملاً پوشش می‌دهد. این ترکیب، سازه‌ای با مقاومت بالا در برابر بارهای مختلف، از جمله بارهای لرزه‌ای، ایجاد می‌کند و از ترک‌خوردگی و شکست جلوگیری می‌نماید.

اثر هم‌افزایی بین شاتکریت و شبکه‌های میلگرد به این صورت است که شاتکریت متراکم، میلگردها را در برابر خوردگی و عوامل محیطی محافظت کرده و مقاومت فشاری لازم را فراهم می‌آورد، در حالی که میلگردها مقاومت کششی و شکل‌پذیری سازه را به طرز چشمگیری افزایش می‌دهند. این همکاری، یک ماده کامپوزیت قوی و بادوام ایجاد می‌کند که برای تقویت سازه‌های موجود و ساخت سازه‌های جدید با نیازهای مقاومت بالا ایده‌آل است. میلگردهای دوخت معمولاً با قطر 6 میلی‌متر و عمق 30 سانتی‌متر در سازه موجود نصب می‌شوند و 10 سانتی‌متر طول آزاد با خم 180 درجه دارند. شبکه‌های میلگرد نیز با فواصل مشخص، مثلاً 25x50 سانتی‌متر یا تا 50 سانتی‌متر، بسته به طراحی پروژه نصب می‌گردند.

علاوه بر میلگردهای سنتی، امروزه استفاده از شاتکریت مسلح به الیاف (Fiber-Reinforced Shotcrete) نیز رواج یافته است. در این روش، الیاف فولادی، پلیمری یا شیشه‌ای به مخلوط بتن اضافه می‌شوند تا مقاومت کششی و شکل‌پذیری را بهبود بخشند و در برخی موارد نیاز به میلگردگذاری سنتی را کاهش دهند. این فناوری به دلیل سهولت اجرا و کاهش زمان، اهمیت فزاینده‌ای پیدا کرده است.

انواع شاتکریت

شاتکریت به دو روش اصلی 'تر' و 'خشک' اجرا می‌شود که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. انتخاب روش مناسب بستگی به نوع پروژه، شرایط محیطی، و مقاومت مورد نیاز دارد. هر دو روش نیازمند تجهیزات تخصصی و اپراتورهای ماهر برای دستیابی به کیفیت مطلوب هستند.

شاتکریت مخلوط تر

در روش شاتکریت مخلوط تر، تمامی مواد تشکیل‌دهنده بتن شامل سیمان، سنگدانه، آب و افزودنی‌ها، قبل از ورود به پمپ و شلنگ، به طور کامل با یکدیگر مخلوط می‌شوند. این مخلوط سپس توسط پمپ به نازل منتقل شده و با فشار هوا بر روی سطح پاشیده می‌شود. این روش کنترل دقیق‌تری بر نسبت آب به سیمان فراهم می‌کند که منجر به بتنی با مقاومت فشاری بالاتر و یکنواختی بیشتر می‌شود. شاتکریت تر برای اجرای لایه‌های ضخیم‌تر (مانند دیوارهای بتنی 50 سانتی‌متری یا سقف‌های 20 سانتی‌متری) و در پروژه‌هایی که مقاومت بالا و نفوذپذیری کم اهمیت دارد، ترجیح داده می‌شود. این روش معمولاً گرد و غبار کمتری تولید می‌کند و هدر رفت مواد (rebound) در آن کمتر است.

شاتکریت مخلوط خشک

در روش شاتکریت مخلوط خشک، سیمان و سنگدانه‌ها به صورت خشک با یکدیگر مخلوط شده و سپس وارد دستگاه پاشش می‌شوند. آب مورد نیاز برای هیدراسیون بتن، در لحظه خروج مواد از سر نازل و با فشار بالا به مخلوط اضافه می‌شود. این روش برای حمل و نقل مواد در مسافت‌های طولانی (مانند معادن) مناسب‌تر است و هزینه تجهیزات اولیه کمتری دارد. شاتکریت خشک معمولاً برای کارهای ترمیمی با ضخامت کمتر از 10 سانتی‌متر استفاده می‌شود. با این حال، کنترل کیفیت آب در نازل به مهارت بالای اپراتور نیاز دارد و ممکن است باعث ایجاد گرد و غبار بیشتر و هدر رفت مواد شود. مقاومت مکانیکی بتن حاصل از این روش نیز معمولاً از روش تر کمتر است.

مزایای شاتکریت روی شبکه‌های میلگرد

استفاده از شاتکریت بر روی شبکه‌های میلگرد، مزایای چشمگیری را در پروژه‌های عمرانی به ارمغان می‌آورد که آن را به یک روش محبوب و کارآمد تبدیل کرده است:

• افزایش چشمگیر مقاومت سازه:ترکیب بتن پاششی متراکم با میلگردهای فولادی، مقاومت فشاری و کششی سازه را به طور همزمان افزایش داده و آن را در برابر بارهای مختلف، از جمله نیروهای لرزه‌ای، بسیار مقاوم می‌کند.
• سرعت بالای اجرا:عدم نیاز به قالب‌بندی سنتی و امکان پاشش سریع بتن، زمان اجرای پروژه را به طور قابل توجهی کاهش می‌دهد.
• قابلیت شکل‌پذیری بالا:شاتکریت امکان ایجاد سطوح منحنی، مدور و اشکال پیچیده را بدون نیاز به قالب‌های گران‌قیمت فراهم می‌کند.
• چسبندگی عالی:بتن پاششی به دلیل سرعت و فشار بالا، چسبندگی فوق‌العاده‌ای به سطح زیرین و میلگردها ایجاد می‌کند که دوام و یکپارچگی سازه را تضمین می‌کند.
• کاهش هزینه‌ها:در بسیاری از موارد، به دلیل صرفه‌جویی در زمان، نیروی انسانی و مصالح قالب‌بندی، این روش از نظر اقتصادی مقرون به صرفه است.
• کاهش وزن سازه (در برخی کاربردها):به خصوص در سیستم‌هایی مانند تری دی پانل، با وجود استحکام بالا، وزن کلی سازه نسبت به روش‌های سنتی کاهش می‌یابد.
• مقاومت بالا در برابر نفوذ:به دلیل تراکم بالای بتن، شاتکریت مقاومت خوبی در برابر نفوذ آب و مواد شیمیایی از خود نشان می‌دهد.

معایب و چالش‌های اجرای شاتکریت با میلگرد

با وجود مزایای فراوان، اجرای شاتکریت روی شبکه‌های میلگرد نیز با چالش‌ها و معایبی همراه است که باید مورد توجه قرار گیرد:

• نیاز به نیروی انسانی متخصص:اجرای صحیح شاتکریت، به ویژه کنترل نازل برای پوشش کامل میلگردها و جلوگیری از 'سایه میلگرد' (ایجاد فضای خالی پشت میلگردها)، نیازمند اپراتورهای بسیار ماهر و باتجربه است که آموزش آن‌ها می‌تواند پرهزینه باشد.
• مصرف بالای سیمان:در مقایسه با بتن معمولی، شاتکریت معمولاً نسبت سیمان بالاتری دارد که می‌تواند هزینه‌ها را افزایش دهد.
• نیاز به تجهیزات خاص:برای اجرای شاتکریت، به دستگاه‌های پاشش بتن، کمپرسور هوا و سایر تجهیزات تخصصی نیاز است که سرمایه‌گذاری اولیه بالایی می‌طلبد.
• گرد و غبار و برگشت مواد:به خصوص در روش خشک، فرآیند پاشش می‌تواند منجر به تولید گرد و غبار زیاد و برگشت (rebound) بخشی از مواد شود که هم محیط زیست را آلوده می‌کند و هم باعث هدر رفت مصالح می‌شود.
• کنترل کیفیت دشوار:اطمینان از پوشش کامل میلگردها و تراکم یکنواخت بتن در پشت میلگردها، نیازمند نظارت دقیق و کنترل کیفیت مستمر است. بازرسی بصری، نمونه‌برداری مغزه‌گیری (core sampling) برای بررسی تراکم و ضخامت، و آزمایش‌های برگشت مواد از جمله روش‌های کنترل کیفیت هستند.
• محدودیت‌های اجرایی:در دماهای پایین (کمتر از 5 درجه سانتی‌گراد) یا شرایط آب و هوایی نامناسب، اجرای شاتکریت با محدودیت مواجه است.
• افزایش وزن سازه:در برخی کاربردها، افزودن لایه شاتکریت مسلح به میلگرد می‌تواند وزن کلی سازه را افزایش دهد که باید در محاسبات سازه‌ای در نظر گرفته شود.

کاربردهای شاتکریت

شاتکریت به دلیل ویژگی‌های منحصربه‌فرد خود، کاربردهای گسترده‌ای در بخش‌های مختلف صنعت ساختمان و عمران پیدا کرده است. از مقاوم‌سازی سازه‌های قدیمی گرفته تا ساخت‌وسازهای نوین و پیچیده، این روش راهکارهای کارآمدی را ارائه می‌دهد.

مقاوم سازی و ترمیم سازه‌ها

یکی از مهم‌ترین کاربردهای شاتکریت روی شبکه‌های میلگرد، مقاوم‌سازی و ترمیم سازه‌های موجود است. این روش برای تقویت دیوارهای مصالح بنایی، ستون‌ها، تیرها و اتصالات آسیب‌دیده (به ویژه در اثر زلزله) بسیار مؤثر است. با ایجاد یک لایه بتن مسلح جدید بر روی سطح سازه، ظرفیت باربری آن افزایش یافته و عمر مفید سازه طولانی‌تر می‌شود. همچنین، شاتکریت برای پایدارسازی شیب‌ها، ترانشه‌ها و جلوگیری از فرسایش خاک نیز کاربرد دارد. در مواردی که نیاز به تقویت سازه با حداقل افزایش ضخامت و وزن باشد، می‌توان از روش‌های جایگزین مانند FRCM (Fabric-Reinforced Cementitious Matrix) استفاده کرد که در آن مش‌های الیافی (شیشه یا کربن) در یک ماتریس سیمانی نازک‌تر قرار می‌گیرند.

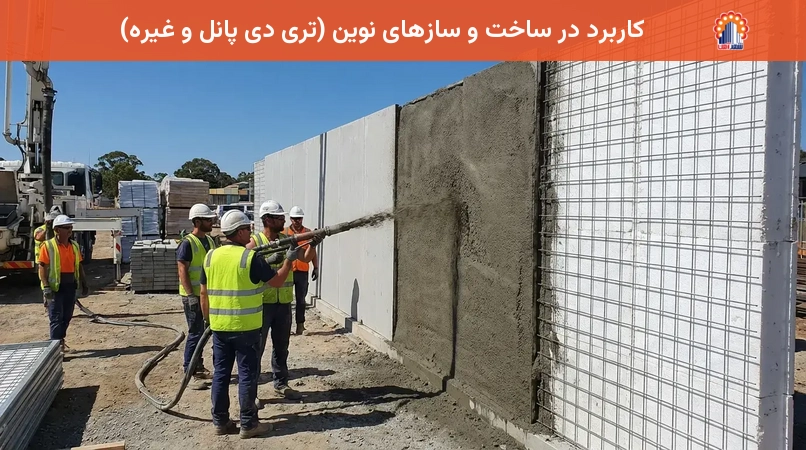

کاربرد در ساخت و سازهای نوین (تری دی پانل و غیره)

شاتکریت نقش کلیدی در ساخت و سازهای مدرن، به ویژه در سیستم دیوارهای پیش‌ساخته تری دی پانل (3D Panel) ایفا می‌کند. در این سیستم، پانل‌های سه‌بعدی شامل شبکه‌های فلزی و هسته مرکزی یونولیتی، با پاشش بتن شاتکریت تقویت می‌شوند و به دیوارهای باربر یا غیرباربر مستحکمی تبدیل می‌گردند. این روش به دلیل وزن سبک، مقاومت بالا، عایق‌بندی حرارتی و صوتی مناسب و سرعت بالای اجرا، در ساخت خانه‌های مسکونی، ویلاها و سازه‌های صنعتی بسیار محبوب شده است. ضخامت شاتکریت در این کاربردها معمولاً 10 سانتی‌متر یا بیشتر است.

کاربردهای عمومی دیگر

علاوه بر موارد فوق، شاتکریت کاربردهای عمومی دیگری نیز دارد که شامل موارد زیر می‌شود:

• پوشش داخلی تونل‌ها، معادن و سازه‌های زیرزمینی
• ساخت استخرهای بتنی و مخازن بزرگ آب
• ایجاد پوشش ضد حریق بر روی سازه‌های فولادی
• ترمیم و بازسازی بناهای تاریخی و سازه‌های سنگی
• انجام کارهای هنری و تزئینی بر روی سازه‌ها
• آب‌بندی و لاینینگ کانال‌ها و سدها
• ساخت دیوارهای حائل و سازه‌های نگهبان

مراحل کلی اجرای شاتکریت روی شبکه‌های میلگرد

اجرای شاتکریت روی شبکه‌های میلگرد شامل چندین مرحله کلیدی است که رعایت دقیق آن‌ها برای اطمینان از کیفیت و دوام سازه ضروری است:

1. آماده‌سازی سطح:ابتدا سطح مورد نظر باید کاملاً تمیز، عاری از هرگونه آلودگی، چربی، گرد و غبار و مواد سست باشد. در صورت نیاز، سطح باید زبر و مرطوب شود تا چسبندگی بهتری ایجاد گردد. این مرحله شامل سندبلاست، واترجت یا برس‌زنی است.
2. نصب شبکه‌های میلگرد و میلگردهای دوخت:شبکه‌های میلگرد (مانند مش‌های جوشی) با فاصله مشخص از سطح و از یکدیگر نصب می‌شوند. میلگردهای دوخت نیز برای اتصال شبکه به سازه موجود، با عمق و زاویه مناسب (مثلاً 30 سانتی‌متر عمق با زاویه 30 درجه) و با استفاده از چسب کاشت میلگرد نصب می‌گردند. اطمینان از پوشش کافی میلگردها توسط بتن (حداقل 1 سانتی‌متر) حیاتی است. میلگردهای دوخت معمولاً 6 میلی‌متر قطر دارند و 10 سانتی‌متر طول آزاد با خم 180 درجه برای اتصال به شبکه میلگرد دارند. فاصله بین شبکه‌های میلگرد می‌تواند تا 50 سانتی‌متر باشد، اما معمولاً در پروژه‌ها فواصل 25x50 سانتی‌متر نیز مشاهده می‌شود.
3. نصب تاسیسات (در صورت نیاز):اگر تاسیسات الکتریکی یا مکانیکی توکار در دیوارها پیش‌بینی شده باشد، باید قبل از پاشش شاتکریت نصب شوند.
4. پاشش شاتکریت:بتن یا ملات آماده شده (با روش تر یا خشک) توسط دستگاه شاتکریت و با فشار بالا بر روی شبکه‌های میلگرد پاشیده می‌شود. اپراتور نازل باید با مهارت کافی، پاشش را به گونه‌ای انجام دهد که میلگردها به طور کامل پوشش داده شده و بتن متراکم و یکنواخت باشد. حداقل دمای محیط برای اجرای شاتکریت 5 درجه سانتی‌گراد است.
5. پرداخت و عمل‌آوری:پس از پاشش، سطح شاتکریت ممکن است نیاز به پرداخت داشته باشد. سپس، عمل‌آوری بتن (مرطوب نگه داشتن سطح) برای حداقل چند روز ضروری است تا بتن به مقاومت نهایی خود برسد و از ترک‌خوردگی جلوگیری شود.

پرسش‌های متداول (FAQ)

در ادامه به برخی از پرسش‌های رایج درباره شاتکریت روی شبکه‌های میلگرد پاسخ می‌دهیم:

آیا شاتکریت برای مناطق زلزله‌خیز مناسب است؟

بله، به دلیل ایجاد یک سیستم سازه‌ای یکپارچه و مقاوم با ترکیب بتن پاششی و میلگرد، شاتکریت قادر به جذب و توزیع نیروهای زلزله به طور یکنواخت است و برای مناطق زلزله‌خیز بسیار مناسب محسوب می‌شود. این روش به ویژه در مقاوم‌سازی لرزه‌ای سازه‌های موجود کارآمد است.

تفاوت اصلی شاتکریت با بتن معمولی چیست؟

تفاوت اصلی در روش اجرا و خواص نهایی است. شاتکریت به صورت پاششی و بدون نیاز به قالب‌بندی اجرا می‌شود، در حالی که بتن معمولی درجا ریخته شده و نیازمند قالب‌بندی است. شاتکریت معمولاً تراکم بیشتر، چسبندگی بهتر به سطح زیرین و میلگردها، و سرعت اجرای بالاتری دارد.

چه موادی در ترکیب شاتکریت استفاده می‌شود؟

ترکیب اصلی شاتکریت شامل سیمان، ماسه، شن (سنگدانه با حداکثر 20 میلی‌متر)، آب و افزودنی‌های شیمیایی یا معدنی (مانند روان‌کننده‌ها، تسریع‌کننده‌ها یا دیرگیرکننده‌ها) است. نسبت این مواد بر اساس طرح اختلاط و مقاومت مورد نیاز پروژه تعیین می‌شود و نسبت آب به سیمان معمولاً بین 0.35 تا 0.5 است.

نتیجه‌گیری

شاتکریت روی شبکه‌های میلگرد، یک فناوری پیشرفته و کارآمد در صنعت ساختمان است که با ترکیب مزایای بتن پاششی و تقویت‌کنندگی میلگردها، راهکارهای قدرتمندی برای مقاوم‌سازی، ترمیم و ساخت‌وسازهای نوین ارائه می‌دهد. با وجود نیاز به تخصص و تجهیزات خاص، سرعت بالا، مقاومت فوق‌العاده و قابلیت شکل‌پذیری آن، این روش را به انتخابی هوشمندانه برای بسیاری از پروژه‌های عمرانی تبدیل کرده است. درک صحیح اصول و مراحل اجرای آن، کلید دستیابی به سازه‌هایی ایمن، بادوام و اقتصادی است.
