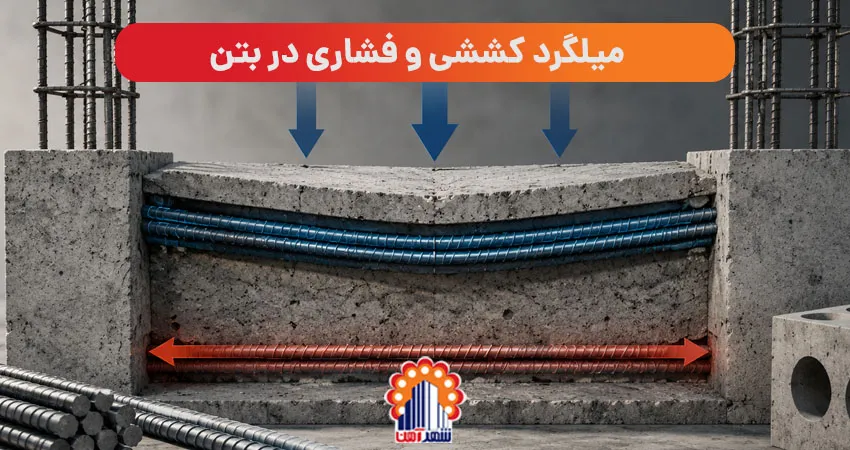

میلگرد کششی و فشاری در بتن

میلگردها، به عنوان شریان‌های حیاتی سازه‌های بتنی، نقشی بی‌بدیل در افزایش استحکام و پایداری آن‌ها ایفا می‌کنند. بتن به تنهایی در برابر نیروهای فشاری مقاومت بالایی دارد، اما در کشش بسیار ضعیف است. اینجاست که میلگردها وارد عمل می‌شوند تا این ضعف را جبران کرده و ظرفیت باربری کششی و فشاری مقطع را به طرز چشمگیری افزایش دهند. درک تفاوت‌ها و کاربردهای میلگردهای کششی و فشاری برای هر مهندس، پیمانکار یا علاقه‌مند به صنعت ساختمان ضروری است. این مقاله به مقایسه جامع این دو نوع میلگرد می‌پردازد تا شما را در انتخاب صحیح برای نیازهای پروژه خود یاری کند.

نگاهی اجمالی: مقایسه میلگرد کششی و فشاری

برای درک سریع تفاوت‌های اصلی میان میلگرد کششی و فشاری، نکات کلیدی زیر یک مقایسه اجمالی از جنبه‌های اصلی آن‌ها ارائه می‌دهد:

میلگرد کششی چیست؟ ویژگی‌ها و کاربردها

میلگرد کششی، نوعی آرماتور فولادی است که به طور خاص برای مقابله با نیروهای کششی در سازه‌های بتنی طراحی شده است. این میلگردها با توجه به مقاومت کششی بالای خود، نقشی حیاتی در مسلح کردن بتن ایفا می‌کنند.

تعریف و مکانیزم عمل میلگرد کششی

بتن، ماده‌ای با مقاومت فشاری عالی، در برابر نیروهای کششی بسیار آسیب‌پذیر است. میلگرد کششی دقیقاً برای جبران این ضعف به کار می‌رود. این میلگردها معمولاً در قسمت پایینی تیرهای بتنی و بخش زیرین تار خنثی (محوری که در آن تنش کششی و فشاری صفر است) قرار می‌گیرند، زیرا حداکثر نیروهای کششی در این نواحی اعمال می‌شود. جنس فولادی آن‌ها، انعطاف‌پذیری مناسب و پوشش محافظتی در برابر خوردگی، از ویژگی‌های بارز این میلگردهاست که به کاهش وزن سازه و افزایش ایمنی آن کمک می‌کند.

انواع میلگرد کششی

میلگردهای کششی در انواع مختلفی تولید می‌شوند تا پاسخگوی نیازهای متنوع پروژه‌ها باشند. دو نوع اصلی آن‌ها شامل میلگرد کششی صاف و میلگرد کششی آجدار است. میلگردهای آجدار با برجستگی‌های روی سطح خود، چسبندگی بهتری با بتن ایجاد کرده و مقاومت کششی سازه را به میزان قابل توجهی افزایش می‌دهند. علاوه بر این، دسته‌بندی‌های مکانیکی و استانداردهای مختلفی برای این میلگردها وجود دارد. به عنوان مثال، در استانداردهای ملی ایران، میلگردها بر اساس مقاومت نهایی و تسلیم (مانند S240 با مقاومت نهایی ۳۶۰ مگاپاسکال و تسلیم ۲۴۰ مگاپاسکال برای نوع صاف، یا S500 با مقاومت نهایی ۶۵۰ مگاپاسکال و تسلیم ۵۰۰ مگاپاسکال برای نوع آجدار) طبقه‌بندی می‌شوند. همچنین، استانداردهای روسی نیز میلگردها را بر اساس مقاومت نهایی و تسلیم (مانند AI با ۳۸۰۰۰ کیلوگرم بر سانتی‌متر مربع نهایی و ۲۳۰۰ کیلوگرم بر سانتی‌متر مربع تسلیم، یا AIII با ۶۰۰۰۰ کیلوگرم بر سانتی‌متر مربع نهایی و ۴۰۰۰۰ کیلوگرم بر سانتی‌متر مربع تسلیم) و قابلیت جوشکاری دسته‌بندی می‌کنند.

کاربردهای اصلی میلگرد کششی

میلگردهای کششی کاربردهای گسترده‌ای در صنایع مختلف، به ویژه در صنعت ساختمان‌سازی و سازه‌های بتنی دارند. استفاده از آن‌ها در ساخت پل‌ها، ریل‌ها، تونل‌ها، سدها و پروژه‌های ساختمانی بلندمرتبه که مقاومت در برابر تنش‌های کششی از اهمیت ویژه‌ای برخوردار است، رایج است. همچنین در تیرچه‌های سقف ساختمان برای افزایش مقاومت در برابر نیروهای کششی و زلزله، در صنعت خودروسازی برای افزایش استحکام قطعات، در ساخت ابزار و ادوات کشاورزی، لولا، پیچ و مهره، قطعات فلزی و مبلمان فرفوژه نیز به کار می‌روند.

میلگرد فشاری چیست؟ ویژگی‌ها و کاربردها

میلگرد فشاری، همانطور که از نامش پیداست، برای افزایش مقاومت بتن در برابر نیروهای فشاری به کار می‌رود. اگرچه بتن به طور طبیعی مقاومت فشاری بالایی دارد، اما در برخی شرایط خاص و برای تحمل بارهای فشاری بسیار زیاد، نیاز به تقویت با میلگرد فشاری احساس می‌شود.

تعریف و مکانیزم عمل میلگرد فشاری

میلگرد فشاری نوعی میلگرد است که در نواحی تحت فشار بتن، معمولاً در قسمت بالای تار خنثی و نزدیک به سطح مقطع، جایگذاری می‌شود. هدف اصلی از به کارگیری این میلگردها، افزایش ظرفیت باربری فشاری بتن و جلوگیری از تمرکز فشار بر روی بخش‌های خاصی از سازه است. حضور میلگردهای فشاری می‌تواند به تسریع فرآیند ساخت و ساز و افزایش کلی استحکام ساختمان در برابر تنش‌های فشاری کمک کند، به ویژه در نقاطی که فشار وارده بر بتن بیش از حد انتظار است. این میلگردها به خصوص در ستون‌ها و تیرهایی که تحت بارهای فشاری بالا قرار دارند، اهمیت پیدا می‌کنند.

کاربردهای اصلی میلگرد فشاری

میلگردهای فشاری در فرآیند ساخت و ساز کاربردهای متعددی دارند. مهم‌ترین کاربرد آن‌ها در اتصال و یکپارچه‌سازی اجزای مختلف سازه است. این میلگردها برای اتصال ستون به ستون، تیر به تیر، ستون به تیر، دال به ستون، راه‌پله به دال و دال به دال استفاده می‌شوند. در واقع، در هر نقطه‌ای از سازه که نیاز به انتقال مؤثر نیروهای فشاری بین دو المان بتنی باشد، میلگرد فشاری نقشی کلیدی ایفا می‌کند. این کاربردها به افزایش استحکام کلی ساختمان و بالا بردن مقاومت آن در برابر تنش‌های فشاری کمک شایانی می‌کند. همچنین در ستون‌ها برای افزایش مقاومت در برابر بارهای محوری فشاری و جلوگیری از کمانش میلگردهای طولی کاربرد دارند.

تفاوت‌های کلیدی میلگرد کششی و فشاری (بررسی عمیق)

با وجود اینکه میلگردهای کششی و فشاری هر دو از فولاد ساخته شده و در بتن مسلح به کار می‌روند، اما تفاوت‌های اساسی در نحوه عملکرد و محل قرارگیری آن‌ها وجود دارد که در طراحی سازه‌ها بسیار حائز اهمیت است.

محل قرارگیری در سازه

مهم‌ترین و بارزترین تفاوت این دو میلگرد در محل قرارگیری آن‌ها در مقطع بتنی است. میلگردهای کششی به دلیل اینکه حداکثر نیروهای کششی به قسمت زیرین تیر بتنی (زیر تار خنثی) اعمال می‌شود، در این ناحیه جایگذاری می‌شوند. در مقابل، میلگردهای فشاری در قسمت بالایی تار خنثی و در ناحیه تحت فشار مقطع قرار می‌گیرند تا مقاومت بتن را در برابر فشارهای وارده افزایش دهند. این تمایز در محل قرارگیری، مستقیماً از ماهیت نیروهای داخلی در مقطع بتنی نشأت می‌گیرد.

نوع مقاومت ایجاد شده

همانطور که از نامشان پیداست، میلگردهای کششی برای بالا بردن مقاومت بتن در برابر نیروهای کششی به کار می‌روند، در حالی که میلگردهای فشاری به منظور افزایش مقاومت فشاری بتن استفاده می‌شوند. این تفاوت در نوع مقاومتی که هر کدام در زمان بارگذاری ایجاد می‌کنند، نقشی تعیین‌کننده‌ای در انتخاب و طراحی آن‌ها دارد. میلگرد کششی، بتن را در مقابل ترک‌خوردگی ناشی از کشش محافظت می‌کند، در حالی که میلگرد فشاری به بتن کمک می‌کند تا بارهای فشاری سنگین‌تر را بدون لهیدگی تحمل کند.

رفتار تحت بارگذاری

رفتار میلگردهای کششی و فشاری تحت بارهای وارده نیز متفاوت است. زمانی که میلگرد کششی تحت بار کششی قرار می‌گیرد، طول المان آن افزایش می‌یابد و در صورت گسیختگی، احتمال قطع شدن آن وجود دارد. در مقابل، میلگرد فشاری تحت بار فشاری، طول المانش کاهش می‌یابد و در صورت رسیدن به حد نهایی، لهیده می‌شود. همچنین، میلگردهای کششی تحت بار کششی کمانش (Buckling) نمی‌کنند، در حالی که میلگردهای فشاری در صورت اعمال بار فشاری ممکن است کمانش پیدا کنند که این موضوع نیاز به خاموت‌گذاری مناسب برای جلوگیری از کمانش آن‌ها را توجیه می‌کند.

طول مهاری میلگردها: تفاوت حیاتی در طراحی

طول مهاری (Development Length) یکی از مفاهیم کلیدی در طراحی سازه‌های بتن آرمه است که به طول لازم برای فرو رفتن میلگرد در بتن اشاره دارد تا از سر خوردن و بیرون آمدن آن تحت بارگذاری جلوگیری شود. این مفهوم برای میلگردهای کششی و فشاری تفاوت‌های مهمی دارد.

مفهوم طول مهاری و اهمیت آن

طول مهاری، طولی از میلگرد است که باید به اندازه کافی درون بتن قرار گیرد تا بتواند نیروی وارده را به بتن منتقل کند و از جدا شدن آن جلوگیری شود. اهمیت این موضوع از آنجا ناشی می‌شود که در طراحی سازه‌های بتنی، فرض بر این است که میلگردها به حداکثر تنش تسلیم خود برسند. اگر میلگرد قبل از رسیدن به این ظرفیت از بتن جدا شود، تمام فرضیات طراحی زیر سوال رفته و مقطع نمی‌تواند طبق پیش‌بینی عمل کند. عوامل متعددی از جمله پیکربندی میلگرد (آجدار یا ساده)، قطر آرماتور، تنش تسلیم فولاد، مقاومت فشاری بتن، کاور بتن، خاموت‌های دور آرماتور و فاصله آرماتورها از یکدیگر بر طول مهاری تأثیرگذارند. آیین‌نامه‌هایی مانند ACI-318 و مبحث نهم مقررات ملی ساختمان ضوابط دقیقی برای محاسبه طول مهاری ارائه می‌دهند.

چرا طول مهاری میلگرد کششی بیشتر است؟

یکی از تفاوت‌های مهم در ضوابط آیین‌نامه‌ای، طول مهاری میلگرد کششی و فشاری است. به طور کلی، طول مهاری میلگرد کششی بیشتر از میلگرد فشاری در نظر گرفته می‌شود. دلیل این امر به ضعف اصلی بتن در کشش بازمی‌گردد. هنگامی که بتن در حالت کشش قرار می‌گیرد، تقریباً تمام بار کششی توسط میلگرد تحمل می‌شود و بتن نقش کمتری ایفا می‌کند. بنابراین، برای اطمینان از انتقال کامل نیروی کششی و جلوگیری از گسیختگی، نیاز به طول درگیری بیشتری با بتن است. اما در فشار، هم میلگرد و هم بتن به صورت مشترک بار را تحمل می‌کنند. همچنین، کاور بتن در انتهای مقطع، خود یک لایه مقاوم برای جلوگیری از گسیختگی آرماتور فشاری محسوب می‌شود که نیاز به طول مهاری کمتری را توجیه می‌کند. این تفاوت در طول مهاری، در طراحی طول هم‌پوشانی (Lap Splice Length) نیز منعکس می‌شود.

جنبه‌های عملی کاشت میلگرد و طول مهاری (مثال‌های هیلتی)

در پروژه‌های اجرایی، به ویژه در مقاوم‌سازی یا اضافه کردن المان‌های جدید، کاشت میلگرد با استفاده از چسب‌های شیمیایی اهمیت زیادی پیدا می‌کند. عمق کاشت میلگرد به طور مستقیم با مفهوم طول مهاری مرتبط است و باید به گونه‌ای باشد که میلگرد بتواند بار مورد نظر را به بتن منتقل کند. در اینجا، به عنوان مثال، برخی از دستورالعمل‌های کاشت میلگرد با محصولات هیلتی ارائه می‌شود:

جدول عمق کاشت میلگرد هیلتی بر اساس مقاومت کششی

این جدول عمق کاشت پیشنهادی برای میلگردها را بر اساس مقاومت کششی و سایز بولت ارائه می‌دهد:

جدول کاشت میلگرد با چسب هیلتی (دستورالعمل‌های عمومی)

این جدول دستورالعمل‌های عمومی برای کاشت میلگرد با چسب هیلتی را شامل سایز سوراخ‌کاری، حداقل فاصله و بار کششی مطمئن نشان می‌دهد:

توجه داشته باشید که این جداول به عنوان راهنمای کلی ارائه شده‌اند و برای هر پروژه خاص، محاسبات دقیق مهندسی و رعایت آیین‌نامه‌ها ضروری است.

عوامل موثر بر قیمت میلگرد کششی و فشاری

قیمت میلگردهای کششی و فشاری، مانند سایر مقاطع فولادی، تحت تأثیر عوامل متعددی قرار دارد و به صورت روزانه دچار نوسان می‌شود. درک این عوامل برای برنامه‌ریزی مالی پروژه‌های ساختمانی ضروری است.

• قیمت مواد اولیه (سنگ آهن و قراضه)
• وضعیت کلی بازار فولاد
• میزان عرضه و تقاضا
• روش تولید میلگرد
• اندازه و قطر میلگرد
• نوسانات نرخ ارز
• هزینه‌های حمل و نقل
• سیاست‌های اقتصادی و تعرفه‌های واردات و صادرات
• هزینه‌های نیروی کار و تجهیزات (به ویژه در بحث کاشت میلگرد)
• مدیریت پروژه و حاشیه سود پیمانکار

برای خرید بهینه، استعلام قیمت روز از تأمین‌کنندگان معتبر مانند شهرآهن توصیه می‌شود. علاوه بر این، در بحث کاشت میلگرد، عواملی نظیر تعداد و نوع میلگرد، قیمت روز میلگرد، هزینه‌های نیروی کار و تجهیزات، حمل و نقل، مدیریت پروژه و حاشیه سود پیمانکار نیز بر قیمت نهایی تأثیرگذار خواهند بود.

آیا می‌توان میلگرد کششی و فشاری را به جای یکدیگر استفاده کرد؟

خیر، به هیچ عنوان نمی‌توان میلگردهای کششی و فشاری را به جای یکدیگر استفاده کرد. هر یک از این میلگردها برای تحمل نوع خاصی از نیرو (کششی یا فشاری) و در محل‌های مشخصی از سازه طراحی شده‌اند. جایگزینی آن‌ها بدون محاسبات دقیق مهندسی و تأیید مشاورین تخصصی سازه، می‌تواند منجر به کاهش مقاومت سازه، عدم پایداری و حتی فاجعه شود. رعایت دقیق نقشه‌های اجرایی و استانداردهای مربوطه برای اطمینان از ایمنی و عملکرد صحیح سازه بتنی الزامی است. هرگونه تغییر در نوع یا محل قرارگیری میلگردها باید توسط مهندس سازه و بر اساس اصول طراحی بتن مسلح تأیید شود.

انتخاب میلگرد مناسب: کششی یا فشاری؟

انتخاب بین میلگرد کششی و فشاری به طور مستقیم به نوع نیروهای وارده بر المان بتنی و محل قرارگیری آن در سازه بستگی دارد. مهندسان سازه با تحلیل دقیق بارهای ثقلی و جانبی (مانند زلزله) و ترسیم دیاگرام‌های لنگر و برش، نواحی تحت کشش و فشار را شناسایی می‌کنند.

به عنوان یک قاعده کلی، در نواحی که بتن تحت کشش قرار می‌گیرد (مثلاً قسمت پایین وسط دهانه تیرهای ساده یا قسمت بالای تکیه‌گاه‌های تیرهای پیوسته)، میلگرد کششی به کار می‌رود. در مقابل، در نواحی تحت فشار (مانند قسمت بالای وسط دهانه تیرهای ساده یا قسمت پایین تکیه‌گاه‌های تیرهای پیوسته)، میلگرد فشاری استفاده می‌شود. همچنین، در ستون‌ها و دیوارهای برشی که تحت ترکیبی از بارهای محوری و خمشی هستند، هر دو نوع میلگرد ممکن است بسته به جهت بارگذاری و موقعیت در مقطع، نقش کششی یا فشاری ایفا کنند. مشورت با مهندس طراح سازه برای تعیین دقیق نوع، سایز و محل قرارگیری میلگردها حیاتی است و باید بر اساس آیین‌نامه‌های معتبر مانند ACI-318 و مبحث نهم مقررات ملی ساختمان صورت گیرد.

نتیجه‌گیری

میلگردهای کششی و فشاری، هر دو اجزای جدایی‌ناپذیر سازه‌های بتن آرمه هستند که با وجود جنس یکسان، در عملکرد و کاربرد تفاوت‌های اساسی دارند. درک محل قرارگیری، نوع مقاومت ایجاد شده، رفتار تحت بارگذاری و تفاوت در طول مهاری آن‌ها، برای طراحی و اجرای ایمن و کارآمد سازه‌ها ضروری است. انتخاب صحیح این میلگردها بر اساس نیازهای سازه‌ای، تضمین‌کننده پایداری و دوام ساختمان در برابر انواع تنش‌ها خواهد بود. با شناخت دقیق این تفاوت‌ها، می‌توان سازه‌هایی با مقاومت و ایمنی بالاتر ساخت و از بروز مشکلات احتمالی در طول عمر سازه جلوگیری کرد.
