وزن ورق استیل
- توضیحات
- نوشته شده توسط: خ.علیپور
محاسبه وزن ورق استیل یک فرآیند ضروری است که به طور مستقیم به حجم ورق (که از حاصل‌ضرب طول، عرض و ضخامت به دست می‌آید) و چگالی آلیاژ ورق (گرید) وابسته است. فرمول کلی محاسبه وزن (بر حسب کیلوگرم) به این صورت است که: طول (متر) × عرض (متر) × ضخامت (میلی‌متر) × چگالی آلیاژ. اصلی‌ترین عامل تفاوت وزن بین گریدهای مختلف، اختلاف در چگالی آنهاست؛ به عنوان مثال، ورق‌های سری 304 و 316 که حاوی نیکل هستند، چگالی بالاتری (حدود 7.93 kg/(m2⋅mm)) دارند، در حالی که گریدهای اقتصادی‌تر مانند 430 چگالی کمتری (حدود 7.7 kg/(m2⋅mm)) دارند. با توجه به ابعاد متداول، یک ورق استاندارد 1×2 متر با ضخامت 1 mm از جنس 304 حدوداً 15.9 kg و از جنس 430 حدوداً 15.4 kg وزن خواهد داشت. برای ضخامت 2 mm در همین ابعاد، وزن‌ها تقریباً دو برابر شده و به ترتیب حدود 31.7 kg و 30.8 kg خواهند بود. بنابراین، با دانستن ابعاد و گرید، وزن ورق به سرعت قابل تعیین است.
راهنمای مطالعه متن
محاسبه وزن ورق استیل
محاسبه وزن ورق استیل فرآیندی ساده اما دقیق است که بر پایه چند پارامتر اصلی استوار است. درک این فرمول و اجزای آن برای هر کسی که با این متریال سر و کار دارد، ضروری است.
فرمول کلی برای محاسبه وزن ورق استیل به شرح زیر ارائه می‌شود:
وزن (کیلوگرم) = طول (متر) × عرض (متر) × ضخامت (میلی‌متر) × چگالی (کیلوگرم بر متر مکعب یا گرم بر سانتی‌متر مکعب)
در این فرمول:
- طول (متر): طول ورق استیل که معمولاً در ابعاد استاندارد (مانند 2، 2.44، 2.5، 3 یا 6 متر) عرضه می‌شود.
- عرض (متر): عرض ورق استیل که اغلب در ابعاد (1، 1.22، 1.25 یا 1.5 متر) یافت می‌شود.
- ضخامت (میلی‌متر): ضخامت ورق استیل که میتواند از 0.3 میلی‌متر تا 20 میلی‌متر متغیر باشد.
- چگالی (کیلوگرم بر متر مکعب یا گرم بر سانتی‌متر مکعب): این پارامتر، که به آن «وزن مخصوص» نیز گفته می‌شود، نشان‌دهنده جرم واحد حجم ماده است و برای هر گرید استیل متفاوت است.
توجه به واحدها در این فرمول بسیار مهم است. اگر چگالی را بر حسب گرم بر سانتی‌متر مکعب (g/cm³) استفاده می‌کنید، باید طول و عرض را به سانتی‌متر و ضخامت را به میلی‌متر تبدیل کنید یا از ضریب تبدیل مناسب استفاده نمایید. اما رایج‌ترین روش، استفاده از طول و عرض به متر، ضخامت به میلی‌متر و چگالی تقریبی 7.85 یا 7.93 (برای استیل) است که در این حالت، وزن نهایی بر حسب کیلوگرم به دست می‌آید.
وزن مخصوص ورق استیل (چگالی)
چگالی یا وزن مخصوص، مهم‌ترین عامل تعیین‌کننده در فرمول محاسبه وزن ورق استیل است. این مقدار نشان‌دهنده جرم در واحد حجم ماده است و برای استیل، بسته به گرید و ترکیب آلیاژی آن، متغیر است. به طور کلی، چگالی استیل را میتوان حدود 7.86 گرم بر سانتی‌متر مکعب (g/cm³) یا 7860 کیلوگرم بر متر مکعب (kg/m³) در نظر گرفت، اما این مقدار تقریبی است. تفاوت در عناصر آلیاژی مانند نیکل، کروم و مولیبدن در گریدهای مختلف استیل، منجر به تغییر چگالی آن‌ها می‌شود.
به عنوان مثال، گریدهای آستنیتی مانند 304، که حاوی نیکل بیشتری هستند، چگالی بالاتری نسبت به گریدهای فریتی یا مارتنزیتی دارند. این تفاوت‌ها، هرچند جزئی، در پروژه‌های بزرگ و با حجم بالای مصرف ورق استیل، میتواند به اختلاف وزن و در نتیجه، اختلاف قیمت قابل توجهی منجر شود. بنابراین، استفاده از چگالی دقیق مربوط به گرید خاص استیل، برای محاسبات دقیق ضروری است.
| نوع استیل | گرید | چگالی (g/cm³) |
|---|---|---|
| آستنیتی | 304, 201, 301, 302, 303, 305, 321, 347 | 7.93 |
| آستنیتی | 316, 310, 309 | 7.98 |
| مارتنزیتی | 403, 410, 416, 420, 431 | 7.75 |
| مارتنزیتی | 440A, B, C, F | 7.70 |
| فریتی | 405, 410L, 444 | 7.75 |
| فریتی | 429, 430, 434, 436 | 7.70 |
فرض کنید می‌خواهیم وزن یک ورق استیل گرید 304 با مشخصات زیر را محاسبه کنیم:
- طول: 2 متر
- عرض: 1 متر
- ضخامت: 2 میلی‌متر
- چگالی ورق استیل 304: 7.93 گرم بر سانتی‌متر مکعب (یا 7.93 کیلوگرم بر متر مربع بر میلی‌متر)
با استفاده از فرمول:
وزن (کیلوگرم) = طول (متر) × عرض (متر) × ضخامت (میلی‌متر) × چگالی (کیلوگرم بر متر مربع بر میلی‌متر)
وزن = 2 (متر) × 1 (متر) × 2 (میلی‌متر) × 7.93
وزن = 31.72 کیلوگرم
بنابراین، وزن این ورق استیل 304 حدود 31.72 کیلوگرم خواهد بود. این مثال نشان می‌دهد که چگونه با داشتن ابعاد و چگالی گرید مورد نظر، میتوان به سادگی وزن ورق را محاسبه نمود.
جدول وزن ورق استیل و کاربرد آن
برای سهولت در کار و جلوگیری از محاسبات مکرر، جداول وزن ورق استیل تهیه شده‌اند که وزن ورقها را بر اساس ابعاد و ضخامت‌های استاندارد از پیش محاسبه می‌کنند. این جداول ابزاری بسیار کاربردی برای خریداران، فروشندگان و مهندسان محسوب می‌شوند.
| ردیف | طول (mm) | عرض (mm) | ضخامت (mm) | وزن (kg) |
|---|---|---|---|---|
| 1 | 2000 | 1000 | 0.4 | 6.2 |
| 2 | 2000 | 1000 | 0.5 | 8 |
| 3 | 2000 | 1000 | 0.6 | 10 |
| 4 | 2000 | 1000 | 0.7 | 11 |
| 5 | 2000 | 1000 | 0.8 | 13 |
| 6 | 2000 | 1000 | 0.9 | 14 |
| 7 | 2000 | 1000 | 1 | 16 |
| 8 | 2000 | 1000 | 1.25 | 20 |
| 9 | 2000 | 1000 | 1.5 | 24 |
| 10 | 2000 | 1000 | 2 | 32 |
| 11 | 2000 | 1000 | 3 | 48 |

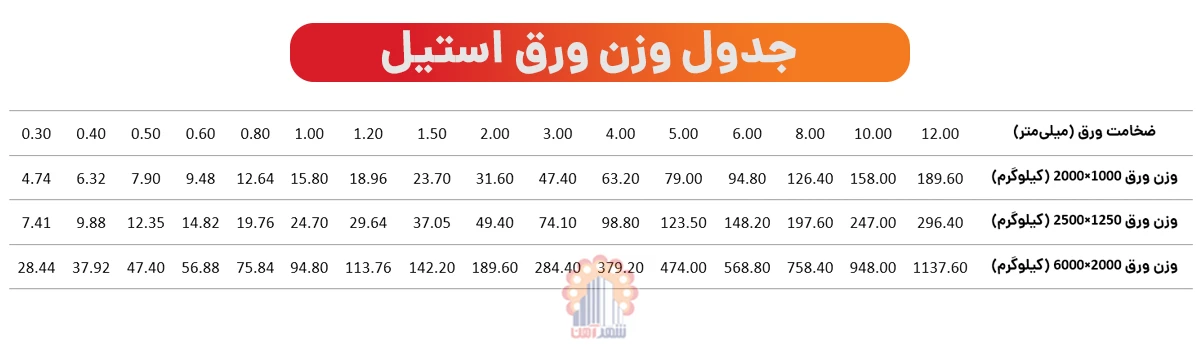

جدول وزن ورق استیل (بر اساس ابعاد استاندارد و چگالی تقریبی)
| ضخامت (mm) | وزن ورق 1000x2000 (kg) | وزن ورق 1250x2500 (kg) | وزن ورق 2000x6000 (kg) |
|---|---|---|---|
| 0.30 | 4.74 | 7.41 | 28.44 |
| 0.40 | 6.32 | 9.88 | 37.92 |
| 0.50 | 7.90 | 12.35 | 47.40 |
| 0.60 | 9.48 | 14.82 | 56.88 |
| 0.80 | 12.64 | 19.76 | 75.84 |
| 1.00 | 15.80 | 24.70 | 94.80 |
| 1.20 | 18.96 | 29.64 | 113.76 |
| 1.50 | 23.70 | 37.05 | 142.20 |
| 2.00 | 31.60 | 49.40 | 189.60 |
| 3.00 | 47.40 | 74.10 | 284.40 |
| 4.00 | 63.20 | 98.80 | 379.20 |
| 5.00 | 79.00 | 123.50 | 474.00 |
| 6.00 | 94.80 | 148.20 | 568.80 |
| 8.00 | 126.40 | 197.60 | 758.40 |
| 10.00 | 158.00 | 247.00 | 948.00 |
| 12.00 | 189.60 | 296.40 | 1137.60 |
استفاده از جدول وزن ورق استیل بسیار ساده است. کافی است ابعاد (طول و عرض) و ضخامت ورق مورد نظر خود را در جدول پیدا کنید تا وزن متناظر با آن بر حسب کیلوگرم نمایش داده شود. این جداول معمولاً برای ابعاد استاندارد و چگالی تقریبی استیل (معمولاً 7.85 یا 7.93) تهیه می‌شوند.
مزایای استفاده از این جداول عبارتند از:
- سرعت و سهولت: بدون نیاز به ماشین حساب، به سرعت وزن ورق را پیدا می‌کنید.
- مرجع قابل اعتماد: این جداول به عنوان مرجعی سریع برای تأیید وزن اعلام شده توسط فروشندگان عمل می‌کنند.
- برنامه‌ریزی آسان: در مراحل اولیه طراحی و برآورد پروژه، به سرعت میتوانید وزن کل مورد نیاز را تخمین بزنید.
- جلوگیری از سوءاستفاده: با داشتن اطلاعات دقیق وزن، میتوانید از هرگونه سوءاستفاده احتمالی در قیمت‌گذاری جلوگیری نمایید.
با این حال، باید توجه داشت که این جداول معمولاً بر اساس چگالی متوسط محاسبه می‌شوند. برای گریدهای خاص با چگالی متفاوت، ممکن است نیاز به تنظیمات جزئی یا استفاده از فرمول دقیق‌تر باشد.
وزن گریدهای پرکاربرد ورق استیل
همان‌طور که پیشتر اشاره شد، چگالی ورق استیل بسته به گرید آن متفاوت است. این تفاوت ناشی از ترکیب شیمیایی و عناصر آلیاژی موجود در هر گرید است. در ادامه به بررسی وزن مخصوص و چگالی برخی از پرکاربردترین گریدهای ورق استیل می‌پردازیم.
وزن ورق استیل 304
گرید 304 یکی از رایج‌ترین و پرکاربردترین انواع استیل آستنیتی به شمار می‌رود که به دلیل مقاومت بالا در برابر خوردگی و قابلیت جوشکاری خوب، در صنایع مختلفی از جمله لوازم خانگی، تجهیزات آشپزخانه، و مخازن صنعتی کاربرد دارد. چگالی ورق استیل 304 معمولاً حدود 7.93 گرم بر سانتی‌متر مکعب است. این چگالی نسبتاً بالا به دلیل وجود نیکل در ترکیب آلیاژی آن است.
وزن ورق استیل 316
گرید 316 نیز استیلی آستنیتی است که به دلیل افزودن مولیبدن به ترکیب آن، مقاومت به خوردگی بسیار بالاتری، به‌ویژه در محیط‌های کلریدی، نسبت به گرید 304 از خود نشان می‌دهد. این گرید در صنایع دریایی، شیمیایی و داروسازی کاربرد فراوانی دارد. چگالی ورق استیل 316 کمی بیشتر از 304 و حدود 7.98 گرم بر سانتی‌متر مکعب است. این تفاوت جزئی در چگالی، در پروژه‌های بزرگ میتواند تأثیر قابل توجهی بر وزن و قیمت نهایی داشته باشد.
وزن ورق استیل 420
گرید 420 استیلی مارتنزیتی است که به دلیل سختی بالا و مقاومت در برابر سایش، در ساخت ابزار برش، تیغه‌ها و قطعات نیازمند استحکام بالا کاربرد دارد. چگالی ورق استیل 420 معمولاً حدود 7.75 گرم بر سانتی‌متر مکعب است. این گرید به دلیل ترکیب شیمیایی متفاوت، چگالی کمتری نسبت به گریدهای آستنیتی 304 و 316 دارد و همچنین از نوع استیل‌های «بگیر» (مغناطیسی) به شمار می‌رود.
چگالی و وزن سایر گریدهای رایج (مانند 201، 309، 310، 430)
علاوه بر گریدهای ذکر شده، بسیاری از گریدهای دیگر استیل نیز در بازار موجودند که هر کدام چگالی خاص خود را دارند:
- گریدهای آستنیتی (مانند 201، 301، 302، 303، 305، 321، 347): چگالی این دسته معمولاً در حدود 7.93 گرم بر سانتی‌متر مکعب است. گرید 201، که حاوی منگنز بیشتری به جای نیکل است، نیز در همین محدوده قرار می‌گیرد.
- گریدهای آستنیتی (مانند 310، 309): این گریدها که مقاومت حرارتی بالایی دارند، چگالی در حدود 7.98 گرم بر سانتی‌متر مکعبی از خود نشان می‌دهند.
- گریدهای فریتی (مانند 405، 410L، 444): چگالی این دسته معمولاً حدود 7.75 گرم بر سانتی‌متر مکعب است.
- گریدهای فریتی (مانند 429، 430، 434، 436): این گریدها که شامل گرید 430 پرکاربرد نیز می‌شوند، چگالی در حدود 7.70 گرم بر سانتی‌متر مکعبی دارند.
- گریدهای مارتنزیتی (مانند 403، 410، 416، 431): چگالی این دسته نیز در حدود 7.75 گرم بر سانتی‌متر مکعب است.
- گریدهای مارتنزیتی (مانند 440A, B, C, F): این گریدها چگالی در حدود 7.70 گرم بر سانتی‌متر مکعب دارند.
لازم به ذکر است که تفاوت بین استیل «بگیر» (مغناطیسی، مانند گریدهای 400) و «نگیر» (غیرمغناطیسی، مانند گریدهای 300) در نحوه محاسبه وزن آن‌ها تأثیری ندارد و فرمول محاسبه وزن برای هر دو نوع یکسان است؛ تنها چگالی گرید مربوطه باید لحاظ شود.
اهمیت اطلاع از وزن ورق استیل
دانستن وزن دقیق ورق استیل فراتر از محاسبه‌ای فنی و ساده است و تأثیرات گسترده‌ای بر جنبه‌های مختلف پروژه، از مالی گرفته تا اجرایی، دارد.
یکی از مهم‌ترین دلایل محاسبه دقیق وزن ورق استیل، تأثیر مستقیم آن بر قیمت نهایی محصول است. ورق‌های استیل عمدتاً به صورت کیلویی فروخته می‌شوند. بنابراین، هرگونه اختلاف در وزن اعلام شده توسط فروشنده و وزن واقعی، میتواند به افزایش یا کاهش غیرمنصفانه قیمت منجر شود. با اطلاع دقیق از وزن، خریداران می‌توانند:
- کنترل کیفیت: وزن دقیق یک ورق، نشان‌دهنده مطابقت آن با مشخصات فنی و استانداردهاست. اختلاف وزن میتواند نشانه‌ای از تلرانسهای خارج از حد مجاز در ضخامت یا ابعاد باشد که بر کیفیت نهایی محصول اثر می‌گذارد.
- جلوگیری از سوءاستفاده: با داشتن ابزار و دانش محاسبه وزن، میتوانید از هرگونه سوءاستفاده احتمالی فروشندگان در اعلام وزن بیشتر و در نتیجه، قیمت بالاتر جلوگیری نمایید.
- تأیید اصالت: در برخی موارد، وزن میتواند به تأیید گرید استیل نیز کمک کند، زیرا هر گرید چگالی خاص خود را داراست.
حتی تلرانسهای جزئی در وزن نیز می‌توانند حائز اهمیت باشند. تولیدکنندگان ورق استیل تلرانسهای مشخصی برای ابعاد و ضخامت محصولات خود دارند. اگر وزن محاسبه شده شما با وزن اعلام شده توسط فروشنده تفاوت جزئی دارد، ممکن است ناشی از این تلرانسها باشد. با این حال، تفاوتهای عمده باید بررسی شوند.
در پروژه‌های بزرگ، که مقادیر زیادی ورق استیل مورد نیاز است، حتی اختلافی کوچک در وزن هر ورق میتواند به تفاوتهای چشمگیر در هزینه کلی منجر شود. اطلاع دقیق از وزن به مدیران پروژه و مهندسان کمک می‌کند تا:
- بودجه‌بندی دقیق: با داشتن وزن دقیق، میتوان بودجه‌بندی پروژه را با دقت بیشتری انجام داد و از هزینه‌های پیش‌بینی نشده جلوگیری نمود.
- برنامه‌ریزی حمل‌ونقل: وزن محموله مستقیماً بر هزینه‌های حمل‌ونقل و لجستیک اثر می‌گذارد. دانستن وزن دقیق به برنامه‌ریزی بهینه برای انتخاب وسیله حمل‌ونقل و مسیر کمک می‌کند.
- بهینه‌سازی برش و مصرف: در برخی موارد، با دانستن وزن دقیق، میتوان الگوهای برش را به گونه‌ای بهینه کرد که کمترین ضایعات ممکن را داشته باشیم و از هدر رفت مواد جلوگیری گردد.
