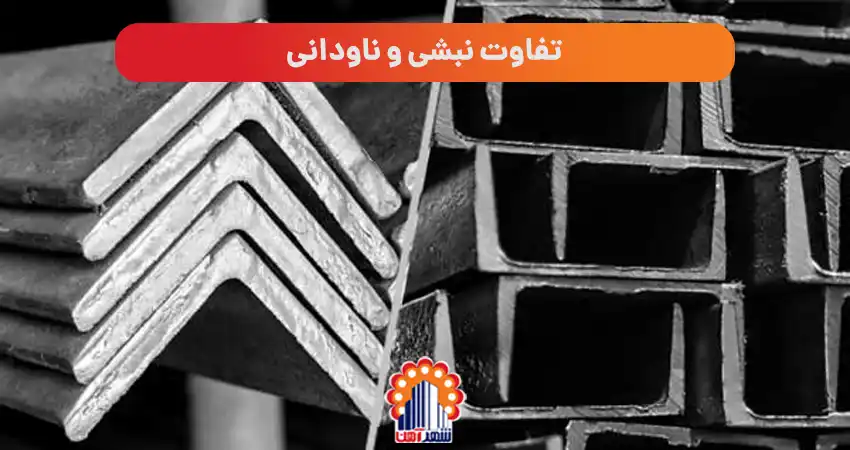

تفاوت نبشی و ناودانی
- توضیحات
- نوشته شده توسط: یک محتوا
- بازدید: 99
تفاوت نبشی و ناودانی چیست؟ نبشی یک پروفیل فولادی L یا V شکل است که برای ایجاد اتصالات زاویه‌دار و تقویت گوشه‌ها عالی عمل میکند، در حالی که ناودانی با شکل C یا U و وجود جان مرکزی، مقاومت بالایی در برابر نیروهای کششی و برشی دارد و برای چارچوب‌ها و مسیرهای عبور کاربرد دارد. انتخاب بین نبشی و ناودانی به موارد زیر بستگی دارد:
- نوع پروژه
- بارگذاری سازه
- نیاز به انعطاف‌پذیری یا مقاومت
در ادامه، با بررسی انواع، استانداردها، کاربردها و مزایای هر پروفیل، راهنمای کاملی برای انتخاب مناسب در پروژههای ساختمانی و صنعتی در این مقاله از شهر آهن ارائه می‌کنیم. برای شنیدن یک تحلیل جامع و مفید، پادکست زیر را از دست ندهید.
راهنمای مطالعه متن

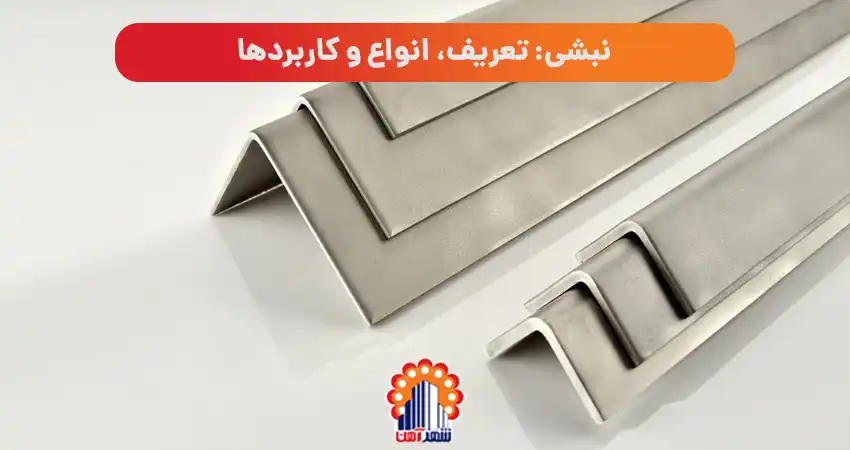

نبشی: تعریف، انواع و کاربردها

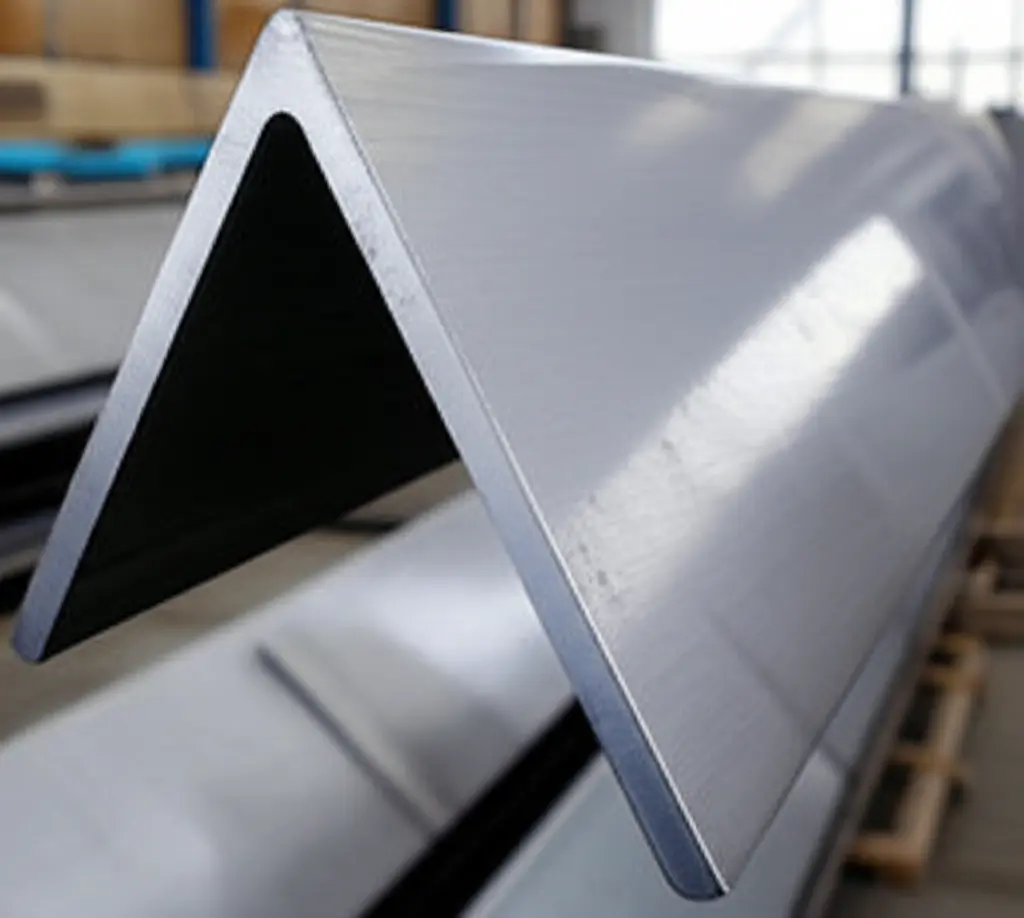

نبشی یک پروفیل فولادی باز است که به شکل L یا V تولید می‌شود و از دو «بال» تشکیل می‌شود. این بال‌ها می‌توانند از نظر طول مساوی یا نامساوی باشند. نبشی‌ها به دو روش اصلی تولید می‌شوند: روش «پرسی» که از خم کردن ورق فولادی به دست می‌آید، و روش «فابریک» که از همان ابتدا به صورت نورد گرم از بیلت فولادی ساخته می‌شود. نبشی‌های فابریک معمولاً از کیفیت بالاتر و دقت ابعادی بهتری برخوردارند.
ابعاد رایج نبشی‌ها شامل ضخامت‌های 2 تا 20 میلی‌متر (در بازار) و 3 تا 35 میلی‌متر (به‌طور کلی) است. اندازه بال‌ها نیز بین 2 تا 20 سانتی‌متر متغیر است و طول استاندارد آن‌ها 6 یا 12 متر است. استانداردهای بین‌المللی نظیر DIN 1022، BS EN 10056، ASTM A36 و Gost 8510 کیفیت و ابعاد نبشی‌ها را تضمین می‌کنند.
تنوع متریال در نبشی بسیار گسترده است. علاوه بر فولاد، میتوان نبشی‌های پلاستیکی، PVC، استنلس استیل (نظیر L304 و T316)، گالوانیزه، MDF و حتی پلی‌اتیلن را یافت که هر یک برای کاربردهای خاصی مناسب‌اند. نبشی‌های فولادی توسط تولیدکنندگانی نظیر آریان فولاد، ناب تبریز و شکفته مشهد در ابعاد بزرگ تولید می‌شوند.
کاربردهای اصلی نبشی:
- ساخت چهارچوب و فریم
- تقویت سازه‌ها و اتصالات زاویه‌دار
- کاربرد در ستون‌ها و خرپاها
- شاسی آسانسور
- مهار دیوارهای بتنی و سازههای فلزی
- ساخت سوله و پل
یکی از مزایای نبشی، مقاومت مطلوب آن در برابر تنش و وزن بالا است، به‌ویژه نبشی‌های با زاویه 90 درجه.

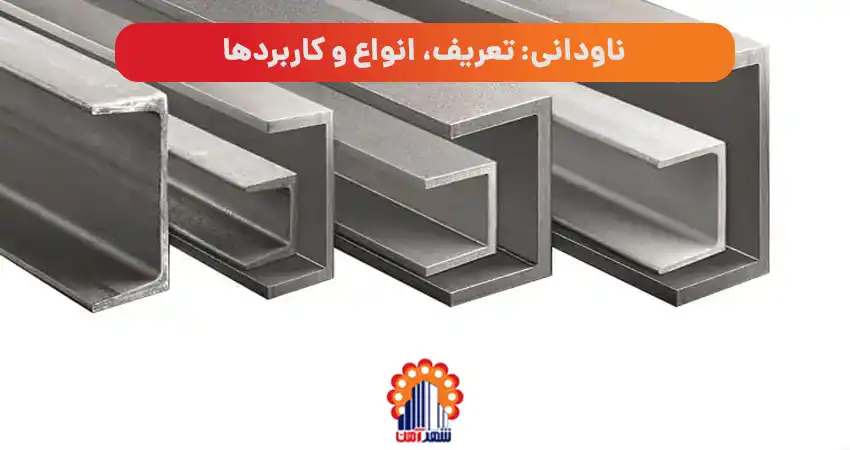

ناودانی: تعریف، انواع و کاربردها

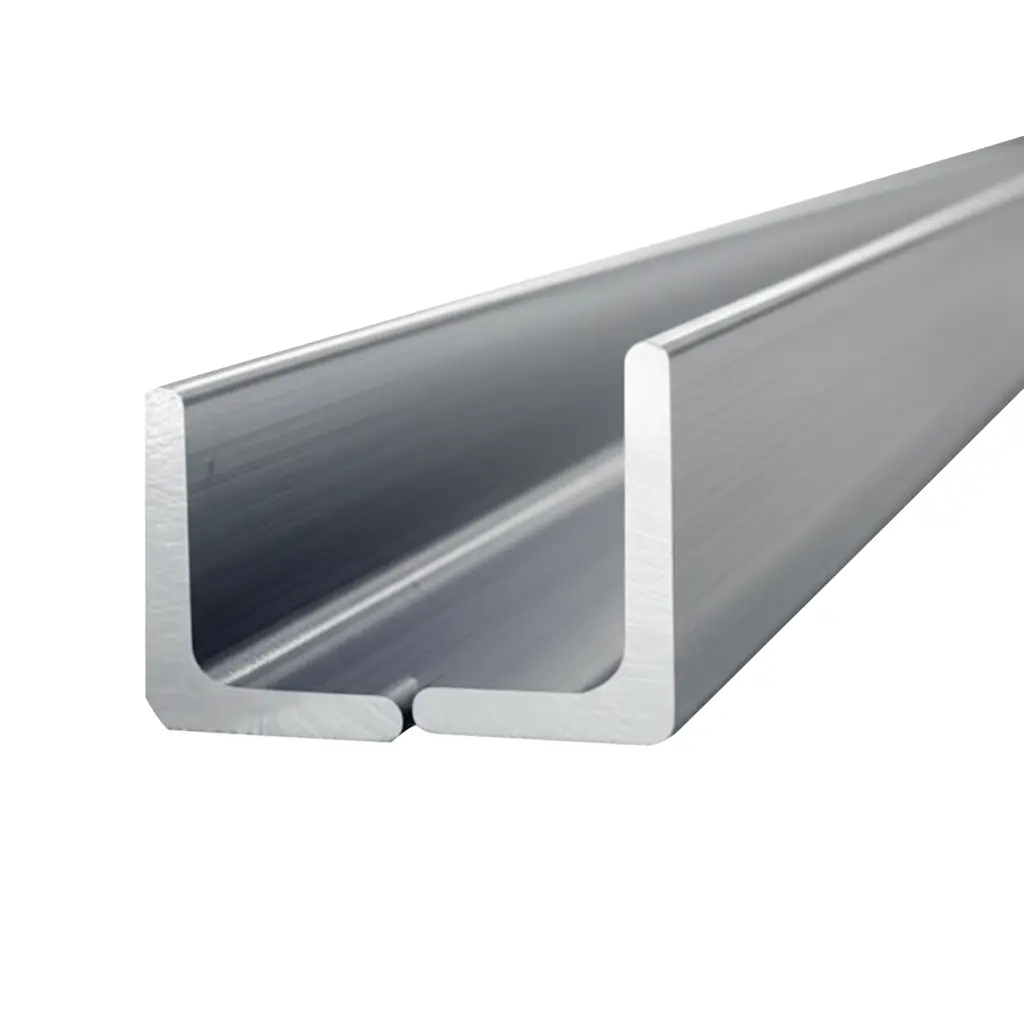

ناودانی نیز یک پروفیل فولادی باز است که به شکل C یا U تولید می‌شود. این پروفیل از دو «بال» و یک «جان» (وب) تشکیل می‌شود. برخلاف نبشی، بال‌های ناودانی همیشه از نظر طول مساوی‌اند. ناودانیها نیز همانند نبشی به دو روش «پرسی» (از خم کردن ورق) و «فابریک» (نورد گرم) تولید می‌شوند.
ناودانیها بر اساس شکل ظاهری و استانداردهای تولیدی به دو دسته اصلی تقسیم می‌شوند: نوع C شکل که با استاندارد UPE مطابقت دارد، و نوع U شکل که بر اساس استاندارد UPN تولید می‌شود. همچنین، ناودانیها می‌توانند به صورت ساده (از ورق نورد گرم) یا سوراخ‌دار (از ورق گالوانیزه نورد گرم) تولید شوند که نوع سوراخ‌دار عمدتاً برای کاربردهای خاصی نظیر ساپورت تأسیسات استفاده می‌شود.
استانداردهای رایج برای ناودانی شامل DIN 1026، BS EN 10279، NF A 45-255، Gost 8240 و ASME S1-36 است. ارتفاع بال‌های ناودانی معمولاً بین 30 تا 400 میلی‌متر متغیر است و در سایزهای 8 تا 16 در بازار موجودند.
متریال ناودانی عمدتاً فلزی است و شامل فولاد، آلومینیوم، گالوانیزه، فولاد کربن، کامپوزیت پلیمری و استنلس استیل (برای انواع گالوانیزه) می‌شود. وجود جان در ناودانی، مقاومت آن را در برابر نیروهای کششی و برشی افزایش می‌دهد.
کاربردهای اصلی ناودانی:
- ساخت چارچوب و فریم وسایل نقلیه
- قاب در و پنجره
- سازههای دریایی و اسکله‌ها
- ساپورت لوله‌ها و تأسیسات
- ماشین‌آلات صنعتی و تجهیزات
- ساخت پل‌های کوچک و سازههای سبک
ناودانی به دلیل شکل خاص خود، در ایجاد کانال‌ها و مسیرهای عبور، بسیار کارآمد است و به دلیل وزن نسبتاً کمتر و انعطاف‌پذیری بیشتر نسبت به برخی پروفیل‌های سنگینتر، در بسیاری از پروژه‌ها ارجحیت دارد.

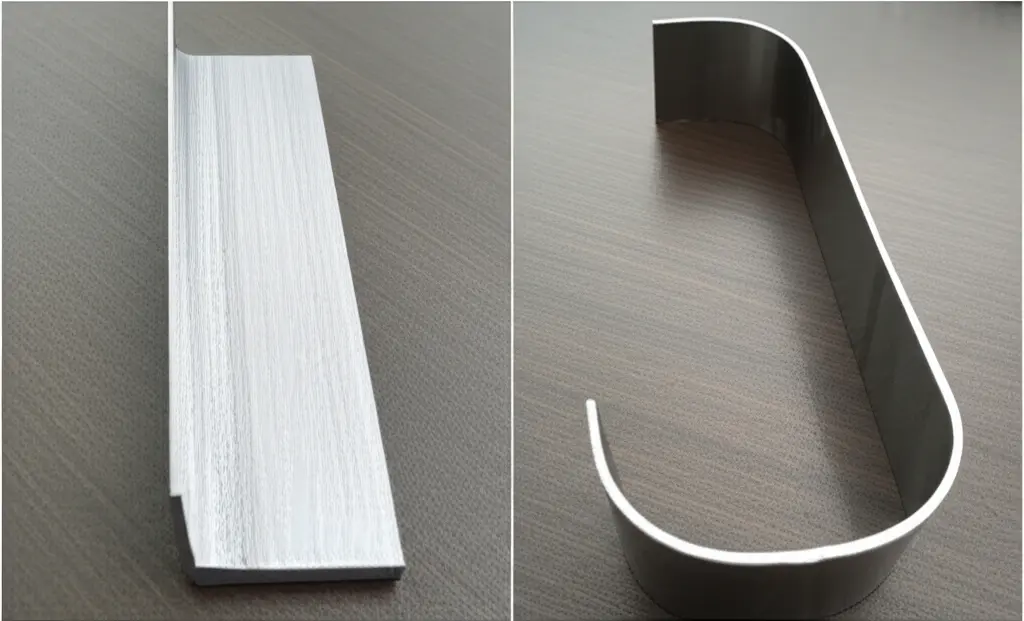

تفاوت‌های کلیدی نبشی و ناودانی: مقایسه جزئی
- شکل و ساختار:شکل L یا V آن، نبشی را برای ایجاد اتصالات زاویه‌دار و تقویت گوشه‌ها ایده‌آل میکند. دو بال آن می‌توانند مساوی یا نامساوی باشند که این ویژگی انعطاف‌پذیری بیشتری در طراحی سازه ایجاد میکند.
ناودانی:شکل C یا U آن، به همراه یک جان مرکزی، مقاومت بالایی در برابر نیروهای کششی و برشی فراهم میکند. جان ناودانی نقشی مهم در توزیع بار و پایداری سازه ایفا میکند. بال‌های ناودانی همیشه مساوی‌اند. - تنوع متریال:گستره وسیع‌تری از متریال‌ها را شامل می‌شود که امکان استفاده در محیط‌های مختلف (نظیر نبشی پلاستیکی برای کاربردهای غیرسازه‌ای یا استنلس استیل برای محیط‌های خورنده) را فراهم میکند.
ناودانی:عمدتاً به صورت فلزی (فولاد، آلومینیوم، گالوانیزه) تولید می‌شود و تنوع متریال آن به اندازه نبشی نیست، اما در کاربردهای فلزی بسیار کارآمد است. - استانداردها:استانداردهای خاص خود را دارد (نظیر DIN 1022، BS EN 10056، ASTM A36) که جزئیات ابعادی، تلرانس‌ها و خواص مکانیکی را مشخص می‌کنند.
ناودانی:از استانداردهای متفاوتی پیروی میکند (نظیر DIN 1026، BS EN 10279، NF A 45-255) که برای شکل C (UPE) و U (UPN) مشخصات فنی جداگانه‌ای ارائه میدهند. جدول اشتال (Stahl table) منبعی معتبر برای یافتن اطلاعات فنی هر دو پروفیل است. - کاربردها و مزایای سازه‌ای:به دلیل شکل زاویه‌دار، برای ایجاد اتصالات 90 درجه، ساخت خرپا، ستون‌ها و فریم‌های سبک بسیار مناسب است. در مواردی که نیاز به تقویت گوشه‌ها یا ایجاد تکیه‌گاه‌های زاویه‌دار باشد، نبشی انتخاب بهتری است.
ناودانی:به دلیل وجود جان و مقاومت بالا در برابر خمش، در ساخت چارچوب وسایل نقلیه، سازههای دریایی، ریل‌گذاری و ساپورت لوله‌ها که نیاز به تحمل بارهای گسترده و ایجاد کانال دارند، ارجحیت دارد. ناودانی در مقایسه با نبشی، در برابر نیروهای برشی و خمشی در جهت جان خود مقاومت بیشتری نشان می‌دهد. - ملاحظات هزینه و نصب:اگرچه قیمت انواع نبشی و ناودانی تفاوت چندانی با یکدیگر ندارند، اما هزینه نهایی پروژه میتواند تحت تأثیر عوامل دیگری قرار گیرد. پیچیدگی نصب و ساخت، میزان ضایعات و نیاز به عملیات ثانویه (نظیر جوشکاری یا برش‌های خاص) میتواند بر هزینه کل تأثیر بگذارد. برای مثال، در ساخت کانال‌ها، استفاده از ناودانی ممکن است به دلیل شکل آماده آن، کارایی و سرعت بیشتری داشته باشد و در نتیجه، از نظر زمان و نیروی کار، مقرون‌به‌صرفه‌تر باشد.
در gneesteels آمده است:
ناودانی‌های فولادی به شکل U برای پشتیبانی سازه‌ای طراحی شده‌اند، در حالی که نبشی‌های فولادی به شکل L برای تقویت و مهاربندی کاربرد دارند.
جدول مقایسه نبشی و ناودانی در یک نگاه
برای درک بهتر تفاوت‌ها، در ادامه مقایسه‌ای اجمالی بین نبشی و ناودانی ارائه شده است:
| ویژگی | نبشی (Angle Steel) | ناودانی (Channel Beam) |
|---|---|---|
| شکل ظاهری | L یا V شکل | C یا U شکل |
| اجزای تشکیل‌دهنده | دو بال | دو بال و یک جان (وب) |
| برابری بال‌ها | مساوی یا نامساوی | همیشه مساوی |
| تنوع متریال | گسترده‌تر (فولادی، پلاستیکی، PVC، استنلس استیل، گالوانیزه، MDF، پلی‌اتیلن و آلیاژهای مختلف) | عمدتاً فلزی (فولادی، آلومینیومی، گالوانیزه، فولاد کربن، کامپوزیت پلیمری، استنلس استیل برای انواع گالوانیزه) |
| استانداردهای رایج | DIN 1022, BS EN 10056, ASTM A36, Gost 8510 | DIN 1026, BS EN 10279, NF A 45-255, UPE, UPN, Gost 8240, ASME S1-36 |
| کاربردهای اصلی | اتصالات زاویه‌دار، ستون، خرپا، شاسی آسانسور، سازه و فریم، مهار دیوار، سوله و پل | چارچوب وسایل نقلیه، قاب در و پنجره، سازه دریایی، ساپورت لوله، تجهیزات صنعتی، پل و سازه سبک |
| مقاومت پیچشی | مقاومت پیچشی خوب، به‌ویژه در زوایای 90 درجه | مقاومت کششی و برشی بالا بهدلیل وجود جان، پیچشی کمتر از پروفیل‌های بسته |
| روش تولید | پرسی و فابریک (نورد گرم) | پرسی و فابریک (نورد گرم) |
| ابعاد بال | 2 تا 20 سانتی‌متر (طول بال) | 30 تا 400 میلی‌متر (ارتفاع بال) |
| ضخامت | 2 تا 20 میلی‌متر (بازار)، 3 تا 35 میلی‌متر (کلی) | ضخامت جان و بال‌ها متغیر است (معمولاً 4 تا 14 میلی‌متر) |
| طول استاندارد | 6 یا 12 متر | 6 یا 12 متر |
| قیمت نسبی | تقریباً نزدیک به ناودانی | تقریباً نزدیک به نبشی |

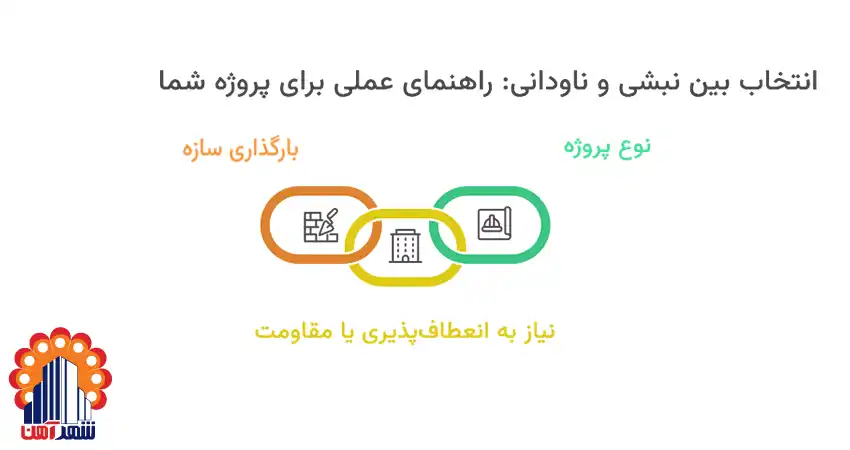

انتخاب بین نبشی و ناودانی: راهنمای عملی برای پروژه شما
- برای اتصالات زاویه‌دار و تقویت گوشه‌ها:اگر پروژه شما نیاز به اتصالات 90 درجه، ساخت فریم‌های مستحکم یا تقویت گوشه‌های سازه دارد، نبشی(به‌ویژه نبشی 90 درجه) گزینه ایده‌آلی است. مقاومت پیچشی نبشی در این موارد بسیار کارآمد است.
- برای سازههای با نیاز به تحمل بار کششی و برشی بالا:در صورتی که سازه شما در معرض بارهای کششی و برشی قابل توجهی قرار دارد و نیاز به یک جان قوی برای توزیع بار دارید، ناودانیبه دلیل وجود جان و شکل U/C خود، عملکرد بهتری خواهد داشت. این پروفیل برای ساخت چارچوب ماشین‌آلات، سازههای دریایی و ساپورت‌های سنگین مناسب است.
- برای ایجاد کانال و مسیر عبور:اگر قصد ایجاد کانال‌های عبور کابل، لوله یا سایر تأسیسات را دارید، شکل ناودانی به‌طور طبیعی برای این منظور طراحی شده و کار شما را ساده‌تر میکند.
- برای سازههای سبک و انعطاف‌پذیر:در برخی موارد، ناودانی به دلیل وزن کمتر و قابلیت انعطاف‌پذیری در طراحی، میتواند انتخاب بهتری برای سازههای سبک‌تر باشد.
- ملاحظات زیبایی‌شناختی و معماری:در پروژه‌هایی که جنبه‌های بصری اهمیت دارد، شکل و ظاهر پروفیل نیز میتواند در انتخاب مؤثر باشد.
- هزینه کل پروژه:همیشه به یاد داشته باشید که علاوه بر قیمت خرید پروفیل، هزینه‌های برش، جوشکاری، نصب و حمل‌ونقل را نیز در نظر بگیرید. گاهی اوقات، انتخاب پروفیلی که در ابتدا گران‌تر به نظر می‌رسد، به دلیل کاهش هزینه‌های جانبی، در نهایت مقرون‌به‌صرفه‌تر خواهد بود.
نتیجه‌گیری
نبشی و ناودانی، هر دو از ستون‌های اصلی صنعت فولاد و ساخت‌وساز به شمار می‌روند که با وجود شباهت‌ها، تفاوت‌های کلیدی در شکل، ساختار، متریال و کاربردها دارند. نبشی با شکل L/V خود برای اتصالات زاویه‌دار و تقویت گوشه‌ها عالی است، در حالی که ناودانی با شکل C/U و جان خود، برای تحمل بارهای کششی و برشی و ایجاد کانال‌ها مناسب‌تر است. انتخاب صحیح بین این دو پروفیل مستلزم درک دقیق نیازهای پروژه، بررسی استانداردهای مربوطه و در نظر گرفتن مزایا و معایب هر یک است. با اتخاذ تصمیمی آگاهانه، می‌توانید کارایی، ایمنی و دوام سازه خود را به حداکثر برسانید.
