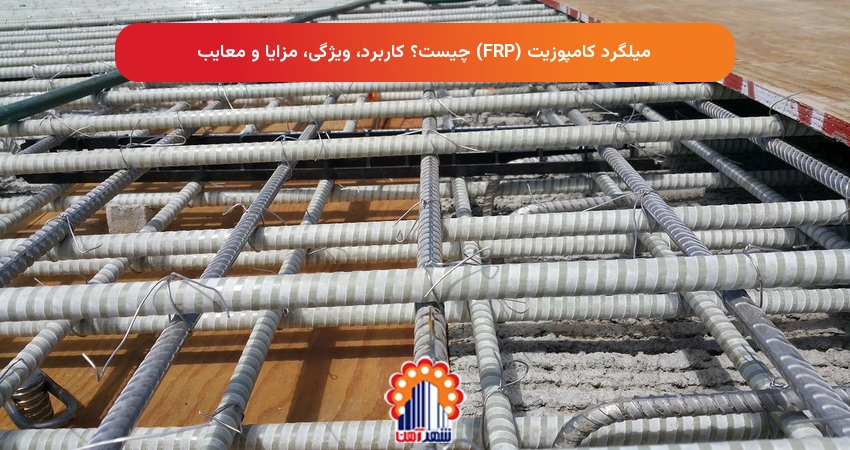

میلگرد کامپوزیت (FRP): مشخصات فنی، معایب و مقایسه با فولاد

میلگرد کامپوزیت (FRP) از الیاف مقاوم و رزین پلیمری ساخته می‌شود، زنگ نمی‌زند و حدود یک‌چهارم وزن فولاد است. اما مدول الاستیسیته آن تنها حدود یک‌چهارم فولاد است و رفتار شکست آن ترد است؛ به همین دلیل در ستون‌ها و اعضای فشاری اصلی کاربرد ندارد و در کارگاه قابل خم کردن نیست. این مقاله هم مزایا و هم محدودیت‌های واقعی این محصول را بررسی می‌کند.

استفاده از میلگردهای فولادی برای تقویت مقاومت کششی بتن، سابقه‌ای طولانی و موفق در صنعت ساخت‌وساز دارد. با این حال، فولاد در برابر شرایط محیطی مهاجم مانند رطوبت بالا، یون‌های کلر، نمک‌های دریایی و محیط‌های اسیدی آسیب‌پذیر است. خوردگی آرماتورهای فولادی درون بتن، طول عمر سازه را کاهش می‌دهد و می‌تواند خسارت‌های جبران‌ناپذیری به همراه داشته باشد.

برای حل این چالش، میلگرد کامپوزیت یا FRP به‌عنوان جایگزینی ضدخوردگی برای میلگردهای فولادی وارد صنعت ساختمان شد.

میلگرد کامپوزیت (FRP) چیست؟

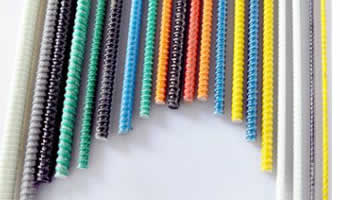

میلگرد کامپوزیت یا Fiber Reinforced Polymer Rebar نوعی میلگرد غیرفلزی است که از الیاف مقاوم (شیشه، کربن، بازالت یا آرامید) و رزین پلیمری ساخته می‌شود. نام این محصول دقیقاً ساختارش را توصیف می‌کند: پلیمری که با الیاف تقویت شده است — نه فولادی که الیاف دارد.

برخلاف میلگرد فولادی، FRP زنگ نمی‌زند و در برابر خوردگی مقاومت بسیار بالایی دارد. به همین دلیل در پل‌ها، اسکله‌ها، تونل‌ها، تصفیه‌خانه‌ها، سازه‌های دریایی و ساختمان‌های ساحلی کاربرد پیدا کرده است.

ساختار و اجزای میلگرد FRP

۱. الیاف تقویتی (Fibers): بخش عمده تحمل بار مکانیکی و مقاومت کششی بر عهده الیاف است. معمولاً از جنس شیشه، کربن، بازالت یا آرامید. درصد حجمی الیاف در محصولات رایج حدود ۶۵ درصد است.

۲. ماتریس یا رزین پلیمری (Resin Matrix): رزین‌هایی مانند اپوکسی، پلی‌استر یا وینیل‌استر که الیاف را در جای خود ثابت نگه می‌دارند، نیرو را بین الیاف توزیع می‌کنند و از آن‌ها در برابر عوامل محیطی محافظت می‌نمایند.

روش غالب تولید، فرآیند پالتروژن (Pultrusion) است که در آن الیاف آغشته به رزین از یک قالب گرم عبور داده می‌شوند. آج‌گذاری سطح نیز در همین مرحله یا با پیچیدن الیاف دور بدنه انجام می‌شود.

انواع میلگرد کامپوزیتی بر اساس جنس الیاف

• میلگرد GFRP (الیاف شیشه): پرکاربردترین و مقرون‌به‌صرفه‌ترین نوع در پروژه‌های عمرانی. تقریباً تمام محصول موجود در بازار ایران از این نوع است.
• میلگرد CFRP (الیاف کربن): دارای مقاومت کششی و مدول الاستیسیته فوق‌العاده بالا، اما با قیمتی چند برابر. بیشتر در مقاوم‌سازی به کار می‌رود تا آرماتوربندی جدید.
• میلگرد BFRP (الیاف بازالت): مقاومت مناسب در برابر حرارت و خوردگی، با قیمتی میان GFRP و CFRP.
• میلگرد AFRP (الیاف آرامید): مقاومت عالی در برابر ضربه، مناسب برای کاربردهای خاص و نادر در ساختمان.

مشخصات فنی و خواص مکانیکی میلگرد FRP

جدول زیر خواص چهار نوع FRP را در کنار میلگرد فولادی A3 نشان می‌دهد. به ستون مدول الاستیسیته بیشترین توجه را داشته باشید؛ این عدد، نه مقاومت کششی، معمولاً تعیین‌کننده طراحی است:

نکته‌ای که اغلب نادیده گرفته می‌شود: مدول الاستیسیته

بسیاری از منابع تأکید می‌کنند که مقاومت کششی FRP تا دو برابر فولاد است — و این درست است. اما این جمله به‌تنهایی گمراه‌کننده است.

مدول الاستیسیته GFRP حدود یک‌چهارم فولاد است. یعنی تحت بار یکسان، حدود چهار برابر بیشتر کشیده می‌شود. در طراحی عضو بتنی، معمولاً کنترل خیز و عرض ترک حاکم بر طراحی است، نه مقاومت نهایی. نتیجه عملی این است که در بسیاری موارد باید سطح مقطع بیشتری FRP نسبت به فولاد استفاده کرد، نه کمتر — علی‌رغم مقاومت کششی بالاترش.

به همین دلیل، طراحی با FRP نمی‌تواند با جایگزینی ساده سایز‌به‌سایز میلگرد فولادی انجام شود و نیازمند آیین‌نامه‌های اختصاصی مانند ACI 440 است.

رفتار برشی و فشاری

الیاف در میلگرد FRP در جهت طولی قرار گرفته‌اند، بنابراین مقاومت در جهت طولی بسیار بالا و در جهت عرضی به‌مراتب کمتر است. مقاومت برشی عرضی عملاً به استحکام رزین و کیفیت پیوند بین الیاف وابسته است، نه به خود الیاف. در بارگذاری فشاری نیز الیاف مستعد کمانش موضعی‌اند و مقاومت فشاری FRP تنها حدود ۲۰ تا ۵۰ درصد مقاومت کششی آن است.

رفتار حرارتی و مقاومت در برابر آتش

ضریب انبساط حرارتی FRP به نوع و جهت‌گیری الیاف و نسبت رزین بستگی دارد و در جهت عرضی می‌تواند چند برابر بتن باشد — که در دمای بالا تنش‌های داخلی ایجاد می‌کند.

مهم‌تر از آن، رزین پلیمری دارای دمای انتقال شیشه‌ای است که معمولاً بین ۶۵ تا ۱۲۰ درجه سانتی‌گراد قرار دارد. بالاتر از این دما، رزین نرم می‌شود و پیوستگی میان الیاف از بین می‌رود. بنابراین در سازه‌هایی که مقاومت در برابر حریق فاکتور طراحی اصلی است، استفاده از FRP بدون تمهیدات ویژه توصیه نمی‌شود.

وزن میلگرد کامپوزیت در مقایسه با فولاد

چگالی GFRP حدود ۲.۰ گرم بر سانتی‌متر مکعب در برابر ۷.۸۵ برای فولاد است. جدول زیر وزن هر متر را به تفکیک سایز مقایسه می‌کند:

یک بندیل دو تنی میلگرد فولادی ۱۲، معادل حدود ۵۰۰ کیلوگرم میلگرد GFRP با همان سایز و طول است. این تفاوت وزن، هزینه حمل، نیاز به جرثقیل و زمان جابه‌جایی در کارگاه را به‌طور محسوسی کاهش می‌دهد.

معایب و محدودیت‌های میلگرد کامپوزیت FRP

بیشتر منابع فارسی درباره FRP را تولیدکنندگان و فروشندگان این محصول نوشته‌اند و طبیعتاً بر مزایا تمرکز دارند. اما تصمیم‌گیری مهندسی به شناخت دقیق محدودیت‌ها نیاز دارد:

۱. شکست ترد و بدون هشدار

مهم‌ترین محدودیت سازه‌ای. میلگرد فولادی پیش از گسیختگی وارد ناحیه تسلیم می‌شود، تغییر شکل محسوس می‌دهد و ترک‌های بزرگ ایجاد می‌کند — یعنی به ساکنان هشدار می‌دهد. FRP تا لحظه شکست کاملاً الاستیک خطی رفتار می‌کند و سپس ناگهان می‌شکند. در فلسفه طراحی لرزه‌ای که بر شکل‌پذیری استوار است، این یک مانع اساسی است.

۲. مدول الاستیسیته پایین

همان‌طور که توضیح داده شد، مدول GFRP حدود یک‌چهارم فولاد است. نتیجه: خیز بیشتر، عرض ترک بیشتر و در نتیجه نیاز به سطح مقطع بیشتر برای کنترل این دو. مزیت وزنی FRP تا حدی با همین موضوع خنثی می‌شود.

۳. ضعف در بار فشاری

میلگرد FRP نباید برای تحمل بار فشاری در ستون‌ها یا اعضای فشاری اصلی به کار رود، چون هنگام شکست فشاری نیروی بسیار کمی تحمل می‌کند. مقاومت فشاری آن تنها بخشی از مقاومت کششی‌اش است. آیین‌نامه‌ها معمولاً سهم فشاری FRP را در محاسبات صفر در نظر می‌گیرند.

۴. عدم قابلیت خم‌کاری در کارگاه

این محدودیت اجرایی بیشترین دردسر را در کارگاه ایجاد می‌کند. رزین پس از پخت، دیگر قابل شکل‌دهی نیست. تمام قطعات خم‌دار — خاموت، زانو، ریشه — باید پیش از پخت در کارخانه و دقیقاً مطابق نقشه تولید شوند. یک اشتباه در اندازه‌گیری یا تغییر جزئی در نقشه، یعنی سفارش مجدد و انتظار. ضمناً مقاومت FRP در ناحیه خم حدود ۴۰ تا ۵۰ درصد کاهش می‌یابد.

۵. حساسیت به اشعه فرابنفش

رزین در برابر تابش مستقیم و طولانی‌مدت UV تخریب می‌شود. میلگرد FRP نباید ماه‌ها در فضای باز کارگاه انبار شود و باید تا زمان بتن‌ریزی پوشانده بماند — نکته‌ای که در برنامه‌ریزی تأمین مصالح باید لحاظ شود.

۶. محدودیت دمایی رزین

بالاتر از دمای انتقال شیشه‌ای (معمولاً ۶۵ تا ۱۲۰ درجه)، رزین نرم می‌شود و پیوند الیاف از بین می‌رود. در سازه‌هایی که مقاومت در برابر حریق الزام طراحی است، FRP بدون تمهیدات ویژه مناسب نیست.

۷. نبود استاندارد ملی اختصاصی

طراحی با FRP نیازمند آیین‌نامه‌های ویژه مانند ACI 440 است. در ایران، مرجع ملی اختصاصی برای این محصول هنوز جایگاه تثبیت‌شده‌ای ندارد و این می‌تواند در مرحله تأیید نقشه توسط مهندس ناظر یا شهرداری مشکل‌ساز شود. پیش از سفارش، این موضوع را با ناظر پروژه هماهنگ کنید.

۸. تنوع محدود بازار و وابستگی به تأمین‌کننده

در بازار ایران عملاً فقط GFRP و تا حدی BFRP در دسترس است. تنوع سایز، کیفیت آج‌گذاری و نوع رزین بین تولیدکنندگان متفاوت است و برخلاف میلگرد فولادی، مشخصات یکسان و قابل‌اتکایی بین برندها وجود ندارد. در زمان خرید، درخواست برگه مشخصات فنی و گواهی آزمون الزامی است.

مزایای میلگرد کامپوزیت FRP

• مقاومت کامل در برابر خوردگی: زنگ نمی‌زند، در برابر یون کلرید و محیط‌های اسیدی مقاوم است و نیازی به پوشش محافظ ندارد.
• مقاومت کششی بالا: مقاومت کششی نهایی آن تا حدود دو برابر میلگرد فولادی استاندارد است.
• وزن بسیار پایین: حدود یک‌چهارم فولاد، که بار مرده سازه و هزینه حمل‌ونقل را کاهش می‌دهد.
• عایق الکتریکی و حرارتی: جریان الکتریکی را منتقل نمی‌کند.
• عدم تداخل مغناطیسی: در اتاق‌های ام‌آرآی و آزمایشگاه‌های حساس، تنها گزینه ممکن است.
• چسبندگی مطلوب با بتن: به دلیل آج‌گذاری ویژه در فرآیند پالتروژن یا بافندگی.
• مقاومت خستگی خوب: در بارگذاری دوره‌ای مانند عرشه پل و جاده عملکرد مناسبی دارد.
• عمر مفید بالا در محیط خورنده: حذف هزینه‌های تعمیر و تعویض ناشی از خوردگی در طول عمر سازه.

مقایسه میلگرد کامپوزیت و میلگرد فولادی

کاربردهای میلگرد کامپوزیت

FRP جایگزین عمومی میلگرد فولادی نیست؛ در کاربردهایی برتری دارد که خاصیت ضدخوردگی یا غیرمغناطیسی بودن آن تعیین‌کننده باشد:

• سازه‌های دریایی و ساحلی: اسکله، دیوار ساحلی و پایه پل در تماس مستقیم با آب شور.
• محیط‌های حساس به میدان مغناطیسی: اتاق ام‌آرآی در بیمارستان‌ها و آزمایشگاه‌های تحقیقاتی، جایی که میلگرد فولادی در بتن دیوار اختلال ایجاد می‌کند. در این کاربرد، FRP عملاً جایگزین ندارد.
• تصفیه‌خانه‌ها و صنایع شیمیایی: مخازن مواد شیمیایی، فاضلاب و محیط‌های اسیدی یا قلیایی.
• عرشه پل و پارکینگ: سازه‌هایی که در معرض نمک‌های یخ‌زدا قرار دارند.
• سازه‌های موقت نزدیک مسیر حفاری: چون برخلاف فولاد، به‌راحتی قابل برش با دستگاه حفاری است.

کجا استفاده نکنیم: در ستون‌ها و اعضای فشاری اصلی، در سازه‌هایی که شکل‌پذیری لرزه‌ای الزام طراحی است، و در جایی که مقاومت در برابر حریق فاکتور اصلی است.

قیمت میلگرد کامپوزیت FRP

نکته‌ای که مقایسه قیمت را تغییر می‌دهد: میلگرد کامپوزیت بر حسب متر طول فروخته می‌شود، نه کیلوگرم. مقایسه مستقیم نرخ FRP با نرخ کیلویی میلگرد فولادی بی‌معنی است و برای مقایسه درست باید قیمت هر متر فولاد را حساب کرد: وزن هر متر (از جدول بالا) ضرب در نرخ کیلویی روز.

آخرین به‌روزرسانی قیمت: پاییز 1405

ستون فولاد بر مبنای وزن هر متر ضرب در نرخ روز محاسبه شده و با تغییر قیمت میلگرد تغییر می‌کند. برای نرخ لحظه‌ای فولاد به صفحه قیمت روز میلگرد مراجعه کنید.

همان‌طور که می‌بینید، در سایزهای بالاتر قیمت هر متر FRP و فولاد به یکدیگر نزدیک می‌شود. اما این مقایسه هنوز کامل نیست: به دلیل مدول پایین‌تر FRP، طراحی ممکن است سایز بزرگ‌تر یا تعداد بیشتری میلگرد FRP بخواهد. مقایسه واقعی فقط پس از طراحی هر دو گزینه ممکن است.

عوامل مؤثر بر قیمت

• نوع الیاف: کربن چند برابر شیشه قیمت دارد
• نوع رزین: اپوکسی گران‌تر از پلی‌استر است
• قطر میلگرد و حجم سفارش
• برند تولیدکننده و استاندارد ساخت
• نرخ ارز، چون بخشی از مواد اولیه وارداتی است
• هزینه قطعات خم‌دار سفارشی که جداگانه محاسبه می‌شود

هنگام خرید، علاوه بر قیمت به مقاومت کششی اعلامی، نوع رزین، کیفیت آج‌گذاری و وجود برگه آزمون توجه کنید. در غیاب استاندارد ملی یکپارچه، برگه مشخصات فنی تنها مرجع مقایسه بین تأمین‌کنندگان است.

تاریخچه میلگرد کامپوزیتی

رواج مواد کامپوزیتی به دوران پس از جنگ جهانی دوم بازمی‌گردد؛ زمانی که صنایع نظامی و هوافضا به دنبال مصالحی سبک اما مقاوم بودند. با توسعه فرآیند پالتروژن، تولید مقاطع کامپوزیتی با سرعت و کیفیت بالا ممکن شد. جالب است که از کامپوزیت‌های پالترود شده ابتدا در ساخت محصولاتی مانند قلاب ماهیگیری و چوب گلف استفاده می‌شد.

در مهندسی عمران، چالش اصلی خوردگی سریع میلگردهای فولادی در سازه‌های دریایی بود. مهندسان ابتدا گالوانیزه کردن، پوشش اپوکسی و بتن‌های آغشته به پلیمر را آزمودند. اما این روش‌ها تنها شروع خوردگی را به تعویق می‌انداختند و آن را حذف نمی‌کردند. استفاده از پلیمر تقویت‌شده با الیاف شیشه نخستین راه‌حلی بود که مسئله را از ریشه حل کرد، چون ماده‌ای که آهن ندارد اصلاً زنگ نمی‌زند.

میلگرد کامپوزیت در بازار ایران

در بازار ایران، تولیدکنندگان داخلی در کنار برندهای خارجی، میلگردهای کامپوزیتی را در قطرهای مختلف عرضه می‌کنند. متداول‌ترین محصولات GFRP (الیاف شیشه) و تا حدی BFRP (الیاف بازالت) هستند. سایزهای رایج از ۴ تا ۲۰ میلی‌متر است و تولید عمده در اصفهان و دزفول متمرکز شده.

هنگام خرید، به این موارد توجه کنید: استاندارد تولید، مقاومت کششی اعلامی، نوع رزین، درصد الیاف، کیفیت آج‌گذاری، و اینکه آیا تأمین‌کننده قادر به تولید قطعات خم‌دار مطابق نقشه هست یا نه. مورد آخر اغلب فراموش می‌شود و در میانه پروژه دردسرساز می‌شود.

جمع‌بندی

میلگرد کامپوزیت (FRP) نسل جدیدی از آرماتورهای تقویتی است که به دلیل مقاومت در برابر خوردگی، وزن پایین و عدم تداخل مغناطیسی، در دسته‌ای مشخص از پروژه‌ها جایگزین مناسبی برای میلگرد فولادی محسوب می‌شود: سازه‌های دریایی، تصفیه‌خانه‌ها، عرشه پل‌ها و محیط‌های حساس به میدان مغناطیسی.

اما این محصول جایگزین عمومی فولاد نیست. رفتار ترد، مدول الاستیسیته پایین و ضعف در بار فشاری، دامنه کاربرد آن را محدود می‌کند و استفاده از آن باید بر اساس آیین‌نامه‌های ویژه FRP و با تأیید مهندس محاسب انجام شود. پیش از تصمیم‌گیری، هر دو گزینه را برای پروژه خود طراحی و مقایسه کنید؛ مقایسه بر مبنای قیمت واحد، تصویر کاملی به دست نمی‌دهد.
