میلگرد ترانس چیست؟ انواع، سایزبندی، تلرانس و کاربرد
- توضیحات
- نوشته شده توسط: خ.معظم
- بازدید: 2106
راهنمای مطالعه متن

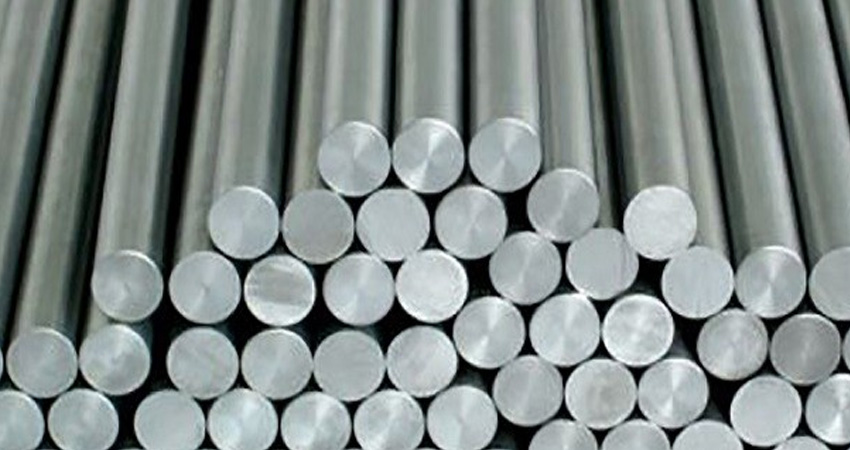

میلگرد ترانس یا «میل ترانس»، میلگرد فولادی با سطح صاف، صیقلی و دقت ابعادی بالاست که پس از نورد گرم، مراحل کشش سرد، پولیش یا سنگزنی را طی میکند. برخلاف میلگرد ساختمانی که برای آرماتوربندی و بتن‌ریزی مصرف میشود، این مقطع در قطعهسازی دقیق، ماشینکاری، نرده و دکوراسیون فلزی کاربرد دارد. در ادامه، جدول مقایسه انواع آن به‌همراه سایزبندی، گرید فولاد و تلرانس ابعادی را بررسی می‌کنیم.
یک نکته درباره نام: «ترانس» در این محصول مخفف ترانسمیسیون است و ربطی به ترانسفورماتور برق ندارد. در بازار آهن‌آلات، همین محصول با نام‌های «میل ترانس»، «میلگرد ترانسمیسیون» و گاهی «میلگرد پولیش» هم شناخته میشود.
میلگرد ترانس چیست و چه تفاوتی با میلگرد ساده دارد؟
میلگرد ترانس با میلگردهای معمولی که برای ساخت‌وساز، آرماتوربندی و بتن‌ریزی استفاده می‌شوند، دو تفاوت بنیادی دارد:
- دقت ابعادی (تلرانس پایین): قطر در سراسر طول شاخه با دقت بسیار بیشتری کنترل میشود. همین است که امکان نشیمن بلبرینگ، جاسازی در یاتاقان و ماشینکاری دقیق را فراهم میکند.
- کیفیت سطح (Surface Finish): سطح صاف و صیقلی، هم ظاهر محصول را تعیین میکند و هم کیفیت تماس قطعات دوار را.
این دو ویژگی به رایگان به دست نمی‌آیند: محصول باید مراحل اضافی کشش سرد، پولیش و گاهی سنگزنی را طی کند و همین فرآیند زمان‌بر، قیمت تمام‌شده آن را بالاتر از میلگرد ساده می‌برد.
جدول مقایسه انواع میلگرد ترانس
انواع میلگرد ترانس بر اساس روش پرداخت سطح و شکل مقطع دسته‌بندی می‌شوند. جدول زیر همه آن‌ها را در یک نگاه مقایسه میکند:
| نوع | روش تولید | کیفیت سطح | سایز رایج (mm) | گرید متداول | کاربرد اصلی |
|---|---|---|---|---|---|
| تک پولیش | نورد گرم + یک مرحله پولیش | براق | ۸ تا ۱۵۰ | ST37، CK45 | قطعات ماشین‌آلات، پمپ آب و نفت |
| دو پولیش | دو مرحله پولیش | آینهای | ۳ تا ۸۰ | ST37، CK45 | نماسازی، قطعات لوکس و در معرض دید |
| سنگخورده (سنترلس) | سنگزنی سنترلس | دقیق و یکنواخت | ۳ تا ۸۰ | CK45، MO40 | شفت‌های دقیق، میله‌های راهنما |
| بلبرینگخور | پرداخت با تلرانس کنترل‌شده | بسیار دقیق | ۱۲ تا ۵۰ | CK45 | محل نشیمن بلبرینگ، قطعات دوار |
| کششی (روغنی) | کشش سرد | صاف، سطح روغنی | ۳ تا ۴۰ | ST37 | قطعات عمومی، محورهای سبک |
| مفتول (کلاف) | کشش سرد، عرضه کلافی | صاف | ۳ تا ۱۴ | ST37 | فنر صنعتی، سیم‌کشی، شبکه‌بندی |
| چهارپهلو | کشش با مقطع مربع | صاف | متنوع | ST37، CK45 | قفل‌سازی، یراق‌آلات، نرده |

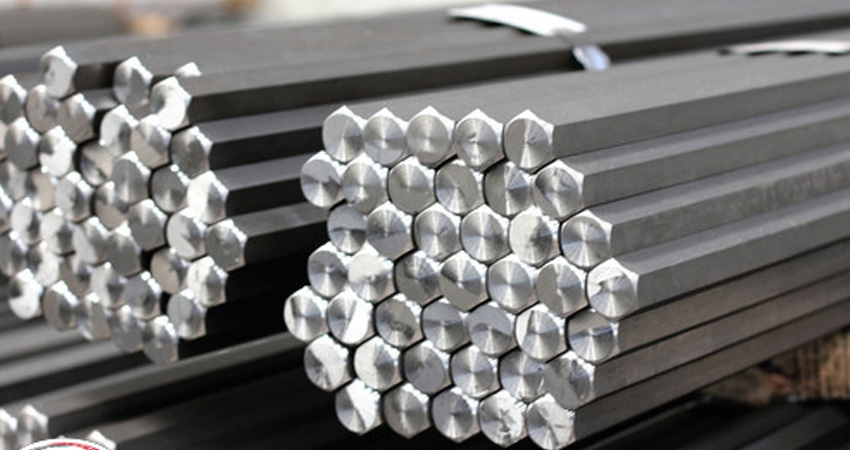

| شش‌پر | کشش با مقطع شش‌ضلعی | صاف | متنوع | ST37، CK45 | پیچ و مهره خاص، ابزارآلات |
| تسمه ترانس | کشش با مقطع مستطیل | صاف | متنوع | ST37 | یراق‌آلات، قطعات مسطح دقیق |
نکته‌ای درباره نام‌گذاری: در بخشی از بازار، «دو پولیش» و «سنگخورده» را یک محصول می‌دانند و گاهی «بلبرینگخور» را زیرمجموعه دو پولیش معرفی می‌کنند. مرز این سه نوع در عمل به روش پرداخت و تلرانس نهایی بستگی دارد، نه صرفاً نام. هنگام سفارش، به‌جای تکیه بر نام، کلاس تلرانس و کیفیت سطح مورد نیازتان را مشخص کنید.
تلرانس ابعادی میلگرد ترانس
این مهم‌ترین مشخصه فنی میلگرد ترانس است و همان چیزی که بهای بالاترش را توجیه میکند. میلگرد ساده نورد گرم، رواداری قطری در حدود چند دهم میلیمتر دارد؛ میلگرد ترانس در کلاس‌های استاندارد شفت تولید میشود.
کلاس رایج برای میلگرد تک پولیش و کششی، h11 است. در این کلاس، قطر واقعی همیشه برابر یا کمتر از قطر اسمی است و میزان انحراف با سایز تغییر میکند:
| محدوده قطر (mm) | انحراف مجاز h11 | انحراف مجاز h9 (سنگخورده) |
|---|---|---|
| ۶ تا ۱۰ | ۰ تا −۰.۰۹۰ | ۰ تا −۰.۰۳۶ |
| ۱۰ تا ۱۸ | ۰ تا −۰.۱۱۰ | ۰ تا −۰.۰۴۳ |
| ۱۸ تا ۳۰ | ۰ تا −۰.۱۳۰ | ۰ تا −۰.۰۵۲ |
| ۳۰ تا ۵۰ | ۰ تا −۰.۱۶۰ | ۰ تا −۰.۰۶۲ |
| ۵۰ تا ۸۰ | ۰ تا −۰.۱۹۰ | ۰ تا −۰.۰۷۴ |
برای مثال، میلگرد ترانس ۲۰ میلی‌متری در کلاس h11 قطری بین ۲۰.۰۰۰ و ۱۹.۸۷۰ میلیمتر دارد. همان سایز در حالت سنگخورده با کلاس h9، قطری بین ۲۰.۰۰۰ و ۱۹.۹۴۸ میلیمتر خواهد داشت.
چرا این عدد اهمیت دارد: اگر قرار است روی میلگرد بلبرینگ بنشیند یا داخل یاتاقان برود، لقی چند صدم میلی‌متری تفاوت بین کارکرد درست و لرزش و سایش زودرس است. برای کاربردهای تزئینی مانند نرده، این دقت ضرورتی ندارد و پرداختن هزینه اضافی برای آن توجیه ندارد.
آلیاژ و گریدهای تولید میلگرد ترانس
برخلاف میلگرد ساختمانی که با گریدهای A1 تا A4 شناخته میشود، میلگرد ترانس از گریدهای فولاد صنعتی تولید میشود و انتخاب گرید، مستقیماً سختی و قابلیت ماشینکاری قطعه نهایی را تعیین میکند:
| گرید | نوع فولاد | ویژگی | کاربرد |
|---|---|---|---|
| ST37 | ساختمانی کمکربن | نرم، شکل‌پذیر، اقتصادی | کاربردهای عمومی بدون نیاز به سختی بالا |
| CK15 | کمکربن (حدود ۰.۱۵٪) | مغز نرم، قابل سمانتاسیون | قطعاتی که پوسته سخت و مغز چقرمه می‌خواهند |
| CK45 | میانکربن (حدود ۰.۴۵٪) | قابل آبدیدن مستقیم، سخت و مقاوم به سایش | شفت، محور، قطعات گیربکس |
| MO40 | آلیاژی کروم‌مولیبدن (معادل 42CrMo4) | مقاومت بالا در برابر خستگی و بار دینامیکی | قطعات تحت فشار و بارگذاری سنگین |
| استنلس ۳۰۴ / ۳۱۶ | فولاد زنگ‌نزن | مقاوم در برابر خوردگی | محیط مرطوب، صنایع دریایی و غذایی |
تفاوتی که اغلب اشتباه گرفته میشود: CK15 و CK45 با وجود نام مشابه، دو ماده کاملاً متفاوت‌اند. CK15 کمکربن است و با آبدیدن مستقیم سخت نمیشود؛ برای سخت کردن آن باید عملیات سمانتاسیون (کربن‌دهی سطحی) انجام شود تا پوسته سخت و مغز نرم به دست آید. CK45 اما با آبدیدن مستقیم در کل مقطع سخت میشود. سفارش اشتباه یکی به‌جای دیگری، یعنی قطعه‌ای که هرگز به سختی مورد نظر نمی‌رسد.
درباره خوش‌تراش بودن هم دقت کنید: ST37 فولاد ساختمانی عمومی است و اگرچه نرم و قابل تراش است، فولاد خوش‌تراش تخصصی محسوب نمیشود. فولادهای خوش‌تراش واقعی (مانند گریدهای گوگرددار) براده‌شکنی بهتری دارند و برای تولید انبوه با CNC مناسب‌ترند.
مراحل تولید میلگرد ترانس

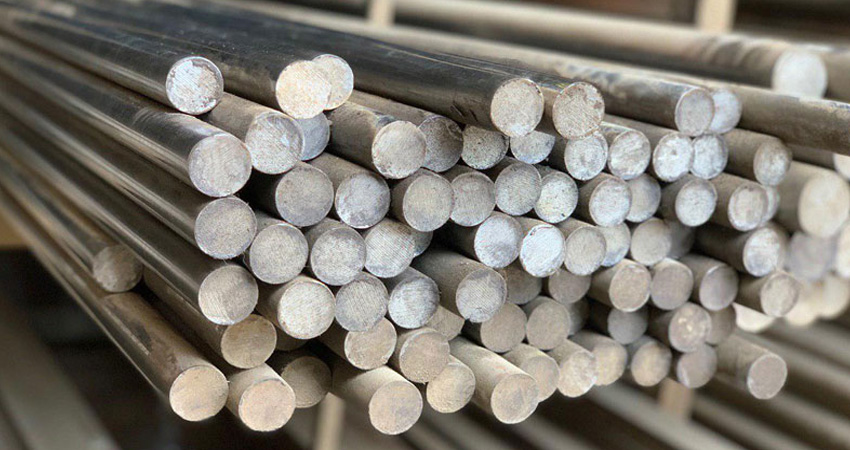

تولید این محصول دو مرحله‌ای است. ابتدا ماده اولیه — میلگرد ساده با سطح ناصاف و تلرانس بالا — در کارخانه‌های ذوب و نورد گرم تولید میشود. سپس این میلگرد خام وارد خطوط تخصصی پرداخت میشود:
- اسیدشویی: حذف پوسته‌های اکسیدی حاصل از نورد گرم. بدون این مرحله، پوسته داخل قالب کشش می‌رود و سطح نهایی را خراب میکند.
- کشش سرد: میلگرد از درون قالب (دای) با فشار کشیده میشود تا قطر با دقت بالا کاهش یابد. این مرحله علاوه بر دقت ابعادی، به دلیل کارسختی، مقاومت تسلیم فولاد را هم افزایش میدهد.
- تاب‌گیری و برش: میلگردها صاف شده و در طول‌های استاندارد (اغلب ۳ تا ۶ متر) برش می‌خورند.
- پولیش یا سنگزنی: بسته به سفارش، سطح یک یا دو بار پولیش میشود یا با دستگاه سنترلس سنگ می‌خورد تا به تلرانس و براقیت مورد نظر برسد.
کاربردهای میلگرد ترانس
صنایع دقیق و قطعهسازی
اصلی‌ترین بازار این محصول. در خودروسازی و ماشین‌آلات سنگین برای ساخت شفت موتور، محور، قطعات گیربکس و سیلندر هیدرولیک استفاده میشود. در ابزار دقیق و یراق‌آلات، برای تولید لولا، پیچ‌های مقاوم، چرخ‌دنده و ابزارآلات کارگاهی.
دلیل انتخاب آن در این کاربردها، قابلیت ماشینکاری است: به دلیل یکنواختی بافت و نبود تنش‌های سطحی مخرب، برای تراشکاری با CNC مناسبتر از میلگرد نورد گرم است و ابزار برشی کمتر مستهلک میشود.
نرده، فرفورژه و دکوراسیون فلزی
کاربرد دوم و پررشد این محصول، ساخت نرده میل ترانس است. سطح براق و یکدست، نرده را بدون نیاز به رنگ یا روکش، ظاهری تمام‌شده میدهد — و همین آن را به گزینه‌ای محبوب برای نرده پله، بالکن، حفاظ پنجره و نرده محوطه تبدیل کرده است.
در این کاربرد، سه نکته انتخاب اهمیت دارد:
- نوع مقطع: علاوه بر مقطع گرد، چهارپهلو و شش‌پر هم برای نرده استفاده می‌شوند و جلوه متفاوتی می‌دهند. تسمه ترانس برای قاب و بند افقی کاربرد دارد.
- محیط نصب: در فضای باز و مناطق مرطوب یا ساحلی، میلگرد ترانس معمولی نیاز به روغنکاری یا پوشش محافظ دارد. اگر نرده دائماً در معرض باران است، نرده میل ترانس استیل (گرید ۳۰۴ یا ۳۱۶) گزینه بادوام‌تری است، هرچند گرانتر.
- درجه پرداخت: برای نرده، تک پولیش معمولاً کافی است. دو پولیش ظاهر آینهای میدهد اما هزینه بیشتری دارد و در فضای باز، گرد و غبار آن تفاوت را کم‌رنگ میکند. خرید نوع بلبرینگخور یا سنگخورده برای نرده، پرداخت هزینه برای دقتی است که هیچ‌وقت استفاده نمیشود.
مزایا و معایب میلگرد ترانس
مزایا
- ظاهر براق و یکدست: حتی پس از ماشینکاری، سطح درخشان خود را حفظ میکند.
- دقت ابعادی بالا: قطر در سراسر طول شاخه یکنواخت است — پیش‌شرط نشیمن بلبرینگ و قطعات دوار.
- قابلیت ماشینکاری عالی: بافت یکنواخت و بدون تنش سطحی، مناسب تراشکاری دقیق.
- تنوع سایز و مقطع: از قطرهای میلی‌متری برای قفل کوچک تا قطرهای بالا برای شفت ماشین‌آلات، و در مقاطع گرد، مربع، شش‌ضلعی و مستطیل.
- استحکام بالاتر: کشش سرد، مقاومت تسلیم فولاد را نسبت به حالت نورد گرم افزایش میدهد.
معایب
- قیمت بالاتر: مراحل اضافی اسیدشویی، کشش، پولیش و سنگزنی، هزینه تولید را بالا می‌برد.
- نیاز به نگهداری در برابر زنگ: اگر از استنلس استیل نباشد و پوشش گالوانیزه نداشته باشد، در محیط مرطوب نیاز به روغنکاری یا پوشش محافظ دارد.
- طول شاخه کوتاه‌تر: معمولاً ۳ تا ۶ متر در برابر ۱۲ متر میلگرد ساختمانی، که در برخی کاربردها به وصله بیشتر منجر میشود.
- حساسیت سطح: خراش و ضربه در حمل و انبار، روی سطح براق به‌مراتب بیشتر از میلگرد ساده دیده میشود.
راهنمای انتخاب نوع مناسب
رایج‌ترین اشتباه در خرید میلگرد ترانس، سفارش نوعی گرانتر از نیاز واقعی است. این جدول کمک میکند انتخاب را به کاربرد گره بزنید:
| نیاز شما | نوع پیشنهادی | گرید |
|---|---|---|
| نرده، حفاظ و فرفورژه در فضای بسته | تک پولیش | ST37 |
| نرده در فضای باز یا محیط مرطوب | تک پولیش استیل | ۳۰۴ یا ۳۱۶ |
| نما و قطعات در معرض دید | دو پولیش | ST37 |
| قطعه تراشکاری عمومی | تک پولیش یا کششی | ST37 |
| شفت و محور تحت سایش | سنگخورده | CK45 |
| محل نشیمن بلبرینگ | بلبرینگخور | CK45 |
| قطعه تحت بار دینامیکی و خستگی | سنگخورده | MO40 |
| قطعه با پوسته سخت و مغز چقرمه | تک پولیش | CK15 (با سمانتاسیون) |
| فنر، سیم و شبکه‌بندی | مفتول (کلاف) | ST37 |
هنگام ثبت سفارش، سه چیز را مشخص کنید: نوع پرداخت، گرید فولاد و سایز. اگر کاربرد شما به دقت ابعادی خاصی نیاز دارد، کلاس تلرانس را هم ذکر کنید. برای مشاهده موجودی و استعلام، به صفحه میلگرد ترانس مراجعه کنید یا با کارشناسان شهرآهن تماس بگیرید.
جمع‌بندی
میلگرد ترانس یا میل ترانس، محصولی در مرز بین مقاطع فولادی و قطعات صنعتی است: ماده خام آن میلگرد ساده است، اما پس از کشش سرد و پرداخت، به مقطعی با دقت ابعادی و کیفیت سطح در حد قطعه ماشین‌کاری‌شده تبدیل میشود.
انتخاب درست، سه تصمیم همزمان است: نوع پرداخت (تک پولیش تا سنگخورده)، گرید فولاد (ST37 تا MO40) و مقطع (گرد، چهارپهلو، شش‌پر یا تسمه). رایج‌ترین اشتباه، سفارش نوعی دقیق‌تر و گرانتر از نیاز واقعی است — به‌ویژه در کاربردهای تزئینی مانند نرده، که دقت چند صدم میلی‌متری هیچ ارزشی اضافه نمی‌کند.
