حد مجاز زنگ زدگی میلگرد: آیا میلگرد زنگزده قابل استفاده است؟
- توضیحات
- نوشته شده توسط: خ.معظم
- بازدید: 154
راهنمای مطالعه متن
- میلگرد زنگزده قابل استفاده است یا نه؟ جدول تصمیم
- حد مجاز زنگ زدگی میلگرد طبق آییننامه بتن ایران (آبا)
- بند ۴-۸-۱ — نگهداری صحیح میلگرد
- بند ۸-۱-۴-۴ — تمیز بودن سطح میلگرد
- بند ۸-۱-۴-۵ — ممنوعیت کاهش سطح مقطع
- ضوابط مبحث نهم مقررات ملی ساختمان
- بند ۹-۴-۱۳-۱ — شرایط نگهداری
- بند ۹-۴-۱۳-۳ — ماسهپاشی اجباری و ممنوعیت برس سیمی
- استانداردهای بین‌المللی درباره زنگ زدگی میلگرد
- نظر انجمن بتن آمریکا (ACI)
- نظر استاندارد ASTM
- انواع زنگ زدگی میلگرد
- ۱. زنگزدگی سطحی میلگرد
- ۲. خوردگی عمیق میلگرد
- مقایسه زنگزدگی سطحی و عمیق
- تأثیر زنگ زدگی بر چسبندگی بتن و مقاومت سازه
- روش تشخیص و ارزیابی زنگ زدگی میلگرد در کارگاه
- نشانه‌های زنگزدگی غیرمجاز
- مراحل ارزیابی سریع در کارگاه
- میلگرد زنگزده: معایب و قیمت
- معایب میلگرد زنگزده
- قیمت میلگرد زنگزده چقدر کمتر است؟
- رفع زنگ زدگی میلگرد
- محافظت از میلگرد پس از زنگ‌زدایی
- پیشگیری از زنگ زدن میلگرد در انبار
زنگزدگی سطحی میلگرد مانع استفاده از آن نیست. طبق آییننامه بتن ایران (آبا) و مبحث نهم مقررات ملی ساختمان، تنها زمانی استفاده از میلگرد ممنوع است که خوردگی به پوسته شدن یا کاهش سطح مقطع منجر شده باشد. معیار پذیرش، ظاهر و رنگ میلگرد نیست؛ ابعاد، جرم و سلامت آجها پس از پاکسازی است.
زنگزدگی میلگرد یکی از رایج‌ترین مشکلات در حمل‌ونقل، انبارداری و اجرای پروژه‌های ساختمانی است. بسیاری تصور میکنند هر میلگرد زنگ‌زده‌ای غیرقابل استفاده است، اما واقعیت این است که همه انواع زنگزدگی باعث رد شدن میلگرد نمی‌شوند. در این مقاله، حد مجاز زنگزدگی میلگرد را بر اساس آیین‌نامه‌های داخلی و استانداردهای بین‌المللی بررسی می‌کنیم.
میلگرد زنگزده قابل استفاده است یا نه؟ جدول تصمیم
پیش از ورود به جزئیات آییننامه، جدول زیر خلاصه تصمیمی است که در کارگاه باید گرفته شود:
| وضعیت میلگرد | نشانه | تصمیم |
|---|---|---|
| زنگ سطحی چسبنده | تغییر رنگ نارنجی تا قهوه‌ای، بدون پوسته | قابل مصرف، بدون نیاز به پاکسازی |
| زنگ سطحی با ذرات سست | با دست یا دستمال پاک میشود | قابل مصرف پس از پاک کردن ذرات سست |
| پوستهشدگی | لایه‌های ضخیم که با ضربه ورقه میشود | ماسهپاشی الزامی + کنترل ابعاد و جرم |
| خوردگی موضعی (حفره‌ای) | گودی و حفره روی سطح | ارزیابی فنی توسط مهندس ناظر |
| آسیب به آجها | کاهش ارتفاع یا محو شدن آج | مردود برای کاربرد سازه‌ای |
| کاهش سطح مقطع | عدم انطباق جرم با استاندارد پس از پاکسازی | مردود |
نکته‌ای که بیشترین اختلاف‌نظر را ایجاد میکند: زنگ سطحی چسبنده نه‌تنها چسبندگی میلگرد به بتن را کم نمی‌کند، بلکه به دلیل افزایش زبری سطح میتواند پیوستگی مکانیکی را اندکی بهبود دهد. بسیاری از ردهای سلیقه‌ای در کارگاه، ریشه در همین سوءبرداشت دارد.

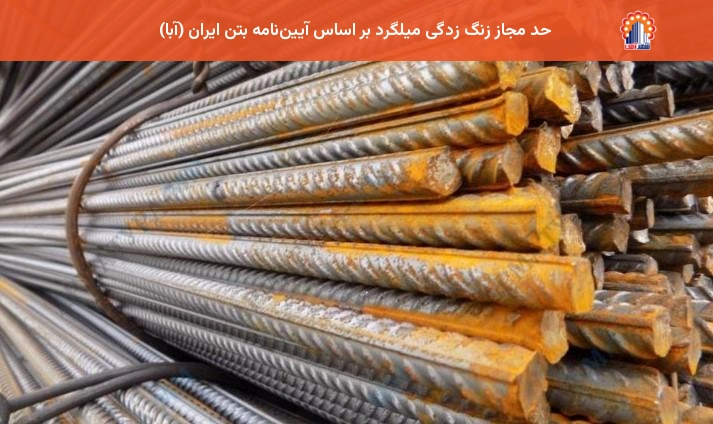

حد مجاز زنگ زدگی میلگرد طبق آییننامه بتن ایران (آبا)
آییننامه بتن ایران (آبا) مهم‌ترین مرجع داخلی برای کنترل کیفیت میلگردهای مصرفی در سازههای بتن‌آرمه است. سه بند زیر، مستقیماً به زنگزدگی و کیفیت سطح میلگرد مربوط می‌شوند:
بند ۴-۸-۱ — نگهداری صحیح میلگرد
میلگردهای فولادی را باید در محل‌های تمیز و عاری از رطوبت انبار کرد تا از زنگزدگی و کثیف شدن سطح آن‌ها جلوگیری گردد.
این بند یک الزام پیشگیرانه است، نه حکم ممنوعیت مصرف. بسیاری از سخت‌گیری‌های سلیقه‌ای در کارگاه از همین بند استنباط میشود، در حالی که آییننامه اینجا درباره نحوه انبارداری صحبت میکند، نه درباره رد کردن میلگردی که زنگ زده است.
بند ۸-۱-۴-۴ — تمیز بودن سطح میلگرد
میلگردها نباید در معرض هیچ‌گونه آلودگی با اثر زیانآور بر چسبندگی آن‌ها، از قبیل گل، روغن و سایر پوشش‌های غیرفلزی مضر، قرار گیرند.
توجه کنید که در این فهرست، نامی از زنگ برده نشده است. آنچه ممنوع است، آلودگی‌هایی است که اثر زیانآور بر چسبندگی دارند — و زنگ سطحی چسبنده در این دسته قرار نمی‌گیرد. اما لایه‌های سست و پوسته‌ای که بین فولاد و بتن قرار می‌گیرند، قطعاً مشمول این بند هستند.
بند ۸-۱-۴-۵ — ممنوعیت کاهش سطح مقطع
میلگردها نباید در معرض خوردگی، به میزانی که به کاهش سطح آن‌ها منجر شود، قرار گیرند.
این صریح‌ترین معیار آییننامه است و تنها جایی که حکم «نباید» صادر شده. ملاک، کاهش سطح مقطع است، نه تغییر رنگ ظاهری. وقتی خوردگی قطر مؤثر میلگرد را کم کند، ظرفیت تحمل نیروی کششی نیز کاهش می‌یابد و دیگر نمی‌توان به عملکرد سازه‌ای آن اطمینان داشت.
ضوابط مبحث نهم مقررات ملی ساختمان
دومین مرجع تصمیم‌گیری درباره بتن، مبحث نهم مقررات ملی ساختمان است. فصل چهارم این مبحث دو بند مرتبط دارد که اغلب به اشتباه به آبا نسبت داده می‌شوند:
بند ۹-۴-۱۳-۱ — شرایط نگهداری
میلگردهای فولادی را باید در محل‌های تمیز و عاری از رطوبت و گل و خاک و سایر آلودگی‌ها نگهداری کرد تا از زنگزدگی و کثیف شدن سطح آن‌ها جلوگیری شود.
این بند در عمل تلفیق دو بند ۴-۸-۱ و ۸-۱-۴-۴ آبا است و مانند آن‌ها، ممنوعیتی برای مصرف میلگردی که به‌طور سطحی زنگ زده قائل نشده است.
بند ۹-۴-۱۳-۳ — ماسهپاشی اجباری و ممنوعیت برس سیمی
میلگردهای پوسته‌شده باید ماسهپاشی شده و پس از برآوردن ضوابط مذکور در بندهای ۹-۴-۷ و ۹-۴-۸ مصرف شوند؛ رفع پوستهها با استفاده از برس سیمی و سایر روشهای مشابه مجاز نیست.
این مهم‌ترین نکته اجرایی کل این صفحه است و اغلب در کارگاه‌ها رعایت نمی‌شود. برس سیمی برای پوسته‌های ضخیم ممنوع است، نه صرفاً «توصیه‌نشده». دلیلش هم روشن است: برس سیمی پوسته را به‌صورت موضعی و ناقص میکند، به ارتفاع آجها آسیب میزند و زبری سطح را کاهش می‌دهد — در حالی که ماسهپاشی لایه اکسیدی را یکنواخت برمیدارد.
نکته دوم این بند هم به همان اندازه مهم است: ماسهپاشی به‌تنهایی کافی نیست. میلگرد پس از پاکسازی باید ضوابط بندهای ۹-۴-۷ و ۹-۴-۸ را — یعنی الزامات ابعادی، جرم واحد طول، ارتفاع آج و خواص مکانیکی — برآورده کند.
استانداردهای بین‌المللی درباره زنگ زدگی میلگرد
از میان استانداردهای بین‌المللی، دو مرجع ACI 318 (انجمن بتن آمریکا) و ASTM بیشترین استناد را در پروژه‌های عمرانی دارند و هر دو، رویکردی مشابه آیین‌نامه‌های داخلی دارند.
نظر انجمن بتن آمریکا (ACI)
ACI 318 تأکید میکند که ملاک پذیرش میلگرد زنگزده، عملکرد و مشخصات فنی آن است، نه ظاهر میلگرد. اگر زنگزدگی سطحی باشد و باعث کاهش سطح مقطع، آسیب به آجها یا افت مقاومت مکانیکی نشده باشد، استفاده از میلگرد مجاز است. در صورت وجود خوردگی عمیق، پوستهشدگی یا کاهش مقاومت، میلگرد باید پس از ارزیابی فنی تعویض یا از چرخه مصرف خارج شود.
نظر استاندارد ASTM
ASTM نیز دیدگاه مشابهی دارد و تأکید میکند که میلگرد پیش از اجرا باید از نظر کیفیت سطح، ابعاد و خواص مکانیکی بررسی شود. بر اساس این استاندارد، زنگزدگی سطحی در صورتی که پس از پاکسازی دستی، ابعاد، جرم و ارتفاع آجها همچنان الزامات استاندارد را برآورده کنند، قابل قبول است. وجود خوردگی عمیق، پوسته، ترک یا آلودگی‌های مؤثر بر عملکرد، استفاده از آن را غیرمجاز میکند.
نقطه مشترک هر چهار مرجع — آبا، مبحث نهم، ACI و ASTM — یک جمله است: میلگرد را با متر و ترازو قضاوت کنید، نه با چشم.
انواع زنگ زدگی میلگرد
تمام زنگ‌زدگی‌ها یکسان نیستند و از نظر شدت و تأثیر بر عملکرد سازه تفاوت قابل توجهی دارند. از نظر فنی، خوردگی میلگرد به دو دسته زنگزدگی سطحی و خوردگی عمیق تقسیم میشود.
۱. زنگزدگی سطحی میلگرد
مرحله اولیه اکسیداسیون فولاد است و معمولاً در اثر قرار گرفتن کوتاه‌مدت میلگرد در معرض رطوبت و اکسیژن ایجاد میشود. در این حالت تنها یک لایه نازک اکسید آهن روی سطح تشکیل میشود و رنگ میلگرد به قرمز، نارنجی یا قهوه‌ای روشن تغییر میکند. سطح مقطع و آجها سالم باقی می‌مانند و هیچ نشانه‌ای از پوستهشدگی یا حفره دیده نمی‌شود.
اگر پس از بررسی مشخص شود که قطر و خواص مکانیکی میلگرد تغییری نکرده، مطابق آبا و استانداردهای بین‌المللی استفاده از آن بلامانع است.
۲. خوردگی عمیق میلگرد
زمانی رخ می‌دهد که فرآیند زنگزدگی مدت طولانی ادامه یابد یا میلگرد در محیطهای بسیار خورنده مانند مناطق ساحلی، محیطهای صنعتی یا مجاورت یون‌های کلرید قرار گرفته باشد. در این شرایط، زنگزدگی از تغییر رنگ ساده فراتر رفته و با پوسته‌های ضخیم، حفره، تخریب آجها و کاهش سطح مقطع همراه میشود.
برخلاف زنگ سطحی، این نوع خوردگی مستقیماً مقاومت کششی میلگرد را کاهش می‌دهد و در صورت استفاده در سازه، ظرفیت باربری عضو بتنی را تحت تأثیر قرار داده و باعث ترک‌خوردگی بتن و کاهش دوام سازه میشود.

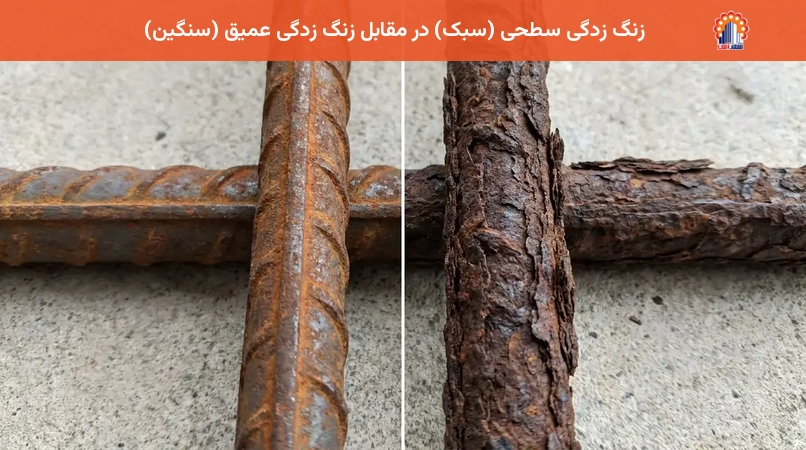

مقایسه زنگزدگی سطحی و عمیق
| ویژگی | زنگ زدگی سطحی (سبک) | خوردگی عمیق (سنگین) |
|---|---|---|
| ظاهر | لایه نازک قرمز/نارنجی/قهوه‌ای روشن، یکنواخت | لایه‌های ضخیم، پوسته‌پوسته، شکننده، تیره |
| چسبندگی زنگ به میلگرد | چسبنده و محکم | به راحتی جدا میشود |
| تأثیر بر قطر | ناچیز یا بدون تأثیر | کاهش قابل توجه سطح مقطع و ایجاد حفره |
| تأثیر بر استحکام | بدون تأثیر منفی، گاهی بهبود چسبندگی | کاهش شدید مقاومت کششی، خمشی و برشی |
| اقدام لازم | معمولاً هیچ | ماسهپاشی و کنترل ابعاد و جرم |
| قابلیت پذیرش | عموماً قابل قبول | مشروط به نتیجه آزمون پس از پاکسازی |
تأثیر زنگ زدگی بر چسبندگی بتن و مقاومت سازه
بسیاری تصور میکنند هر نوع زنگزدگی باعث کاهش چسبندگی میلگرد به بتن میشود، اما این موضوع کاملاً به شدت خوردگی بستگی دارد:
- زنگ سطحی چسبنده: تأثیری بر چسبندگی ندارد و زبری ناشی از آن میتواند پیوستگی مکانیکی بین میلگرد و بتن را اندکی افزایش دهد. این موضوع تنها زمانی صادق است که زنگ محکم به سطح فولاد چسبیده و هیچ ذره سستی روی میلگرد نباشد.
- پوسته، حفره یا آسیب به آج: چسبندگی را کاهش می‌دهد، چون لایه سست بین فولاد و بتن قرار می‌گیرد و پیوند را می‌شکند.
- ادامه خوردگی پس از بتنریزی: حجم اکسید آهن چند برابر فلز اولیه است؛ این افزایش حجم به کاور بتن فشار وارد میکند، آن را ترک می‌دهد و راه را برای نفوذ بیشتر رطوبت باز میکند.
در نتیجه، زنگزدگی سطحی معمولاً مانعی برای استفاده نیست؛ اما خوردگی عمیق و پوستهشدگی از نظر آیین‌نامه‌ها قابل قبول نیست.

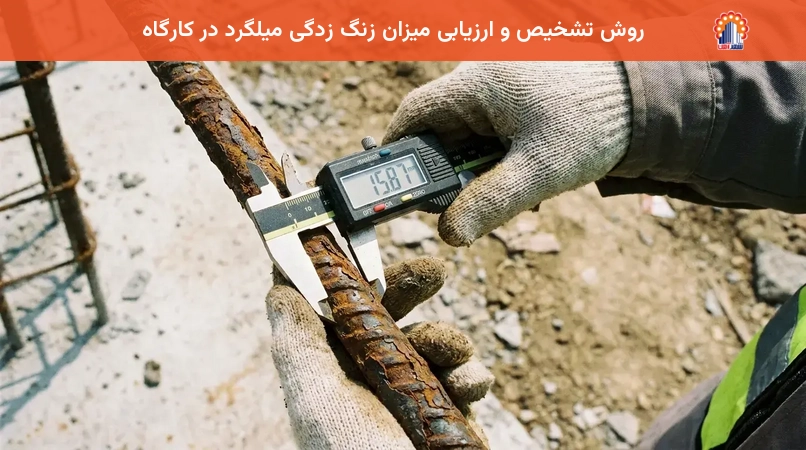

روش تشخیص و ارزیابی زنگ زدگی میلگرد در کارگاه
تشخیص صحیح میزان زنگزدگی، اولین گام برای تصمیم‌گیری درباره استفاده، زنگ‌زدایی یا تعویض است. در بسیاری موارد این ارزیابی با بازرسی چشمی و ابزارهای ساده انجام میشود؛ اما در پروژه‌های حساس، نتیجه نهایی باید توسط مهندس ناظر یا آزمایش‌های کنترل کیفیت تأیید شود.
نشانه‌های زنگزدگی غیرمجاز
- پوستهشدگی یا جدا شدن لایه‌های زنگ: اگر زنگزدگی تنها به تغییر رنگ محدود باشد، معمولاً خوردگی سطحی است. وجود پوسته‌های ضخیم، برجستگی‌های نامنظم یا جدا شدن لایه‌ها، نشانه خوردگی پیشرفته است.
- آسیب به آج‌های میلگرد: کاهش ارتفاع آجها یا از بین رفتن بخشی از آن‌ها، چسبندگی به بتن را مستقیماً کم میکند.
- حفره و خوردگی موضعی: وجود حفره نشان‌دهنده نفوذ خوردگی به داخل فولاد است.
- کاهش جرم یا قطر: اگر خوردگی جرم واحد طول را از محدوده مجاز استاندارد خارج کرده باشد، میلگرد مردود است.
- تغییر شکل غیرعادی: خمیدگی یا ناهماهنگی سطح میتواند نشانه آسیب ناشی از خوردگی باشد.
مراحل ارزیابی سریع در کارگاه
- بازرسی چشمی: سطح میلگرد را از نظر تغییر رنگ، پوسته، حفره، ترک و آسیب به آج بررسی کنید.
- تست چسبندگی زنگ: با ناخن یا ضربه سبک، لایه زنگ را امتحان کنید. اگر به‌راحتی ورقه‌ورقه جدا شد، پوستهشدگی رخ داده است.
- پاکسازی نمونه: بخشی از زنگ را بردارید. اگر سطح زیرین صاف و بدون حفره بود، خوردگی سطحی است.
- کنترل آجها: ارتفاع و شکل آجها را با یک شاخه سالم از همان سایز مقایسه کنید؛ آجها در انتقال نیرو بین بتن و فولاد نقش اصلی دارند.
- آزمون جرم واحد طول: کاربردی‌ترین آزمون کارگاهی همین است. یک متر از میلگرد پاکسازیشده را ببرید و وزن کنید، سپس با جرم اسمی همان سایز (مثلاً ۱.۵۸ کیلوگرم برای میلگرد ۱۶) مقایسه کنید. اگر کاهش وزن از رواداری مجاز استاندارد ملی ۳۱۳۲ فراتر رفته باشد، سطح مقطع واقعاً کم شده و میلگرد مردود است.
- آزمایش‌های تکمیلی: در پروژه‌های بزرگ یا سازههای حساس، علاوه بر بررسی ظاهری باید آزمون‌های کنترل کیفیت شامل اندازهگیری ابعاد، بررسی شکل آج و ارزیابی مقاومت تسلیم و کششی انجام شود.
دقت کنید که اندازهگیری قطر با کولیس روی میلگرد آجدار، دقت کافی ندارد؛ کولیس روی آج می‌نشیند و قطر اسمی را نشان نمیدهد. به همین دلیل، آزمون وزن معیار قابل اتکاتری از اندازهگیری قطر است.
پس از عملیات زنگ‌زدایی، سطح میلگرد باید دوباره از نظر کیفیت سطح، شکل آج و ابعاد کنترل شود تا اطمینان حاصل شود که خود فرآیند پاکسازی به میلگرد آسیب نزده است.
میلگرد زنگزده: معایب و قیمت
معایب میلگرد زنگزده
عیب اصلی میلگرد زنگزده، عیب فنی نیست بلکه عدم قطعیت است. تا زمانی که ابعاد و جرم آن کنترل نشود، نمی‌توان مطمئن بود در کدام دسته قرار می‌گیرد. مهم‌ترین مشکلات عملی:
- نیاز به زمان و هزینه اضافی برای بازرسی و در صورت لزوم ماسهپاشی
- احتمال رد شدن بار توسط مهندس ناظر و توقف پروژه
- کاهش سطح مقطع و ظرفیت باربری در صورت خوردگی عمیق
- کاهش چسبندگی به بتن در صورت پوستهشدگی
- تسریع خوردگی پس از بتنریزی در صورت باقی ماندن آلودگی کلریدی روی سطح
قیمت میلگرد زنگزده چقدر کمتر است؟
قیمت‌گذاری میلگرد زنگزده به دسته‌ای که در آن قرار می‌گیرد بستگی دارد:
- زنگ سطحی: از نظر فنی تفاوتی با میلگرد نو ندارد و معمولاً با تخفیف جزئی یا بدون تخفیف معامله میشود. تخفیف بیشتر، بیش از آنکه فنی باشد، ناشی از مقاومت بازار است.
- پوسته‌شده اما قابل بازیابی: هزینه ماسهپاشی و احتمال افت وزن، از قیمت کسر میشود.
- خوردگی عمیق با آج از بین رفته: دیگر ارزش سازه‌ای ندارد و با نرخ ضایعات آهن خرید و فروش میشود — یعنی حدود یک‌سوم تا نصف قیمت میلگرد نو.
برای اطلاع از نرخ روز ضایعات، قیمت هر کیلو آهن دست دوم را ببینید.

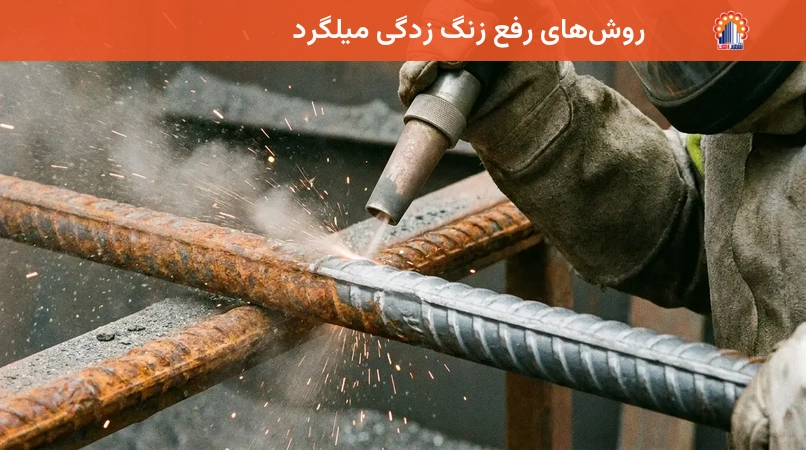

رفع زنگ زدگی میلگرد
اگر زنگزدگی در حدی باشد که نیاز به پاکسازی داشته باشد، انتخاب روش به شدت خوردگی بستگی دارد. نکته آیین‌نامه‌ای که باید رعایت شود این است که برای پوسته‌های ضخیم، ماسهپاشی (سندبلاست) الزامی و برس سیمی ممنوع است. برای زنگ سطحی سبک، معمولاً اصلاً نیازی به پاکسازی نیست.
روشهای موجود در دو دسته مکانیکی (برس سیمی، واترجت، سندبلاست) و شیمیایی (اسیدشویی، زنگ‌برهای شیمیایی، زنگ‌زدایی الکتروشیمیایی) قرار می‌گیرند. برای بررسی تفصیلی مراحل اجرا، تجهیزات لازم، نکات ایمنی و مقایسه هزینه هر روش، راهنمای کامل رفع زنگ زدگی میلگرد با سندبلاست و اسیدشویی را مطالعه کنید.
محافظت از میلگرد پس از زنگ‌زدایی
سطح تازه پاکسازیشده از سطح زنگزده فعال‌تر است و سریع‌تر اکسید میشود. برای جلوگیری از زنگزدگی مجدد میتوان از رنگ ضدزنگ، روغن‌کاری سطحی، پوشش گالوانیزه یا ترکیبات بازدارنده خوردگی استفاده کرد.
ترکیبات VCI/VPI موادی هستند که در دمای اتاق تبخیر شده و بخار آن‌ها یک لایه محافظ نامرئی روی سطح فلز ایجاد میکند. این لایه از تماس میلگرد با رطوبت و اکسیژن جلوگیری میکند و برای محافظت از میلگرد در بسته‌بندی یا فضاهای بسته بسیار مؤثر است. برای پروژه‌های با محیط خورنده، میلگرد با پوشش اپوکسی گزینه بادوام‌تری است.

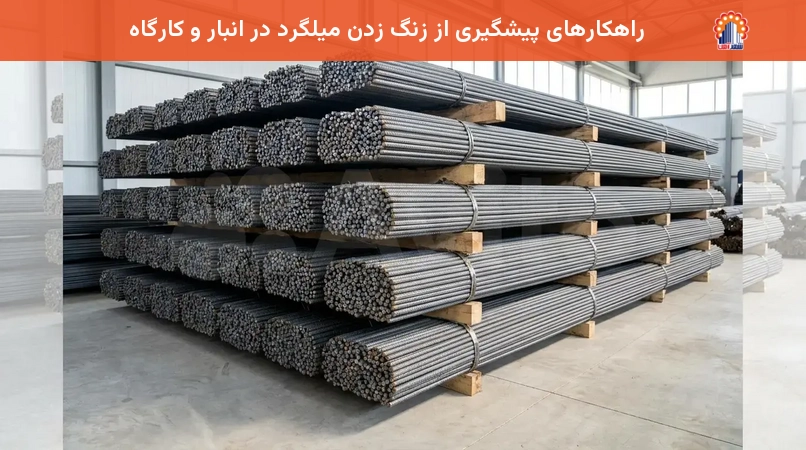

پیشگیری از زنگ زدن میلگرد در انبار
پیشگیری از زنگزدگی بهمراتب آسان‌تر و کم‌هزینه‌تر از رفع آن است و در آبا نیز به‌عنوان الزام (بند ۴-۸-۱) مطرح شده. مهم‌ترین نکات:
- نگهداری در محیط خشک و دارای تهویه: میلگردها را دور از رطوبت، بارندگی و آب‌های سطحی انبار کنید.
- جلوگیری از تماس مستقیم با زمین: بندیل‌ها را روی پالت، خرک یا پایه مناسب قرار دهید تا رطوبت زمین منتقل نشود.
- پوشش برزنتی با امکان جریان هوا: پوشش کاملاً بسته، رطوبت را زیر خود حبس میکند و وضعیت را بدتر از حالت بدون پوشش میکند.
- دوری از مواد خورنده: از تماس میلگرد با نمک، اسید، قلیا، روغن و گریس جلوگیری کنید.
- بازرسی دوره‌ای: در انبارداری طولانی‌مدت، وضعیت میلگردها را منظم بررسی کنید.
برای مرور کامل راهکارهای پیشگیرانه در مقاطع فولادی، مقاله روشهای جلوگیری از زنگ زدن آهن را ببینید. برای شناخت مکانیزم خوردگی نیز می‌توانید دلایل اصلی زنگ زدن تیرآهن را مطالعه کنید.
جمع‌بندی
زنگزدگی میلگرد پدیده‌ای اجتناب‌ناپذیر است، اما هر نوع زنگزدگی به معنای غیرقابل استفاده بودن میلگرد نیست. آنچه در آییننامه بتن ایران (آبا)، مبحث نهم مقررات ملی ساختمان و استانداردهای ACI و ASTM بر آن تأکید شده، حفظ مشخصات فنی و مکانیکی میلگرد است — نه ظاهر آن.
اگر خوردگی تنها در حد یک لایه سطحی باشد و موجب کاهش سطح مقطع، آسیب به آجها یا افت مقاومت نشود، استفاده از میلگرد بلامانع است. در مقابل، میلگردهای دارای خوردگی عمیق، پوستهشدگی یا کاهش قطر باید ماسهپاشی شده و پس از کنترل ابعاد و جرم، توسط مهندس ناظر ارزیابی شوند. رعایت اصول صحیح انبارداری و بازرسی دوره‌ای، مؤثرترین راهکار برای جلوگیری از رسیدن به این مرحله است.
