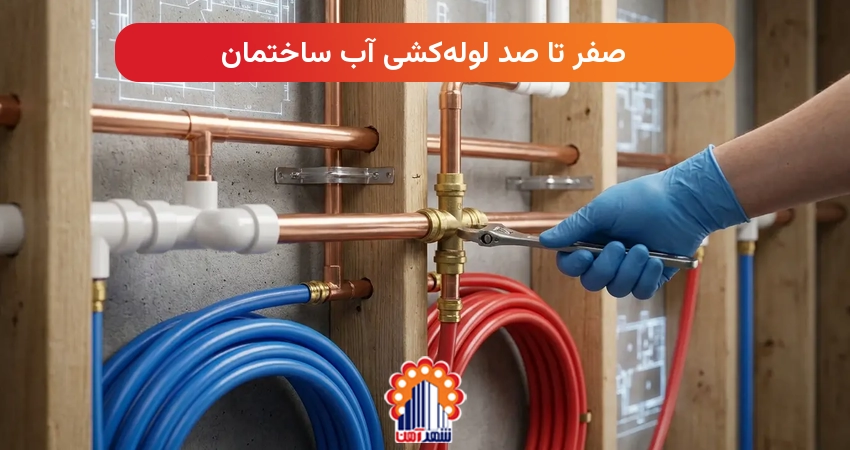

صفر تا صد لولهکشی آب ساختمان
- توضیحات
- نوشته شده توسط: یک محتوا
- بازدید: 16
راهنمای مطالعه متن
- لولهکشی آب ساختمان چیست و چرا اهمیت دارد؟
- انواع لوله آبرسانی ساختمان؛ کدام لوله بهتر است؟
- معرفی انواع لولههای رایج (فلزی و پلیمری)
- مقایسه و انتخاب بهترین لوله
- اصول طراحی، سایزبندی و نقشه لولهکشی آب
- اهمیت نقشه کشی و طراحی اولیه
- روشهای اصلی لولهکشی: انشعابی و کلکتوری
- مراحل اجرای لولهکشی آب سرد و گرم (توکار و روکار)
- گام به گام: از آمادهسازی تا نصب
- نکات کلیدی در اجرای صحیح
- تست فشار، عایقکاری و اشتباهات رایج لولهکشی آب
- اهمیت تست فشار و مراحل آن
- عایقکاری لولهها و جلوگیری از مشکلات
- برآورد هزینه و دستمزد لولهکشی آب ساختمان
- عوامل موثر بر هزینه
- نکات مهم برای کاهش هزینهها و انتخاب مجری
- سؤالات متداول درباره لولهکشی آب ساختمان
- آیا لولهکشی آب نیاز به نگهداری دورهای دارد؟
- مدت زمان نصب یک سیستم لولهکشی چقدر است؟
- آیا لولهکشی آب ساختمان گارانتی دارد؟
- طول عمر مفید سیستم لولهکشی ساختمان چقدر است و چه زمانی نیاز به تعویض دارد؟
لولهکشی آب، شریان حیاتی هر ساختمان است که نقش اساسی در تأمین آسایش، بهداشت و ایمنی ساکنان ایفا میکند. از انتقال آب آشامیدنی سالم تا دفع صحیح فاضلاب، عملکرد صحیح این سیستم تأثیر مستقیمی بر کیفیت زندگی و حتی هزینههای نگهداری ساختمان دارد. این راهنمای جامع، شما را از مفاهیم اولیه تا مراحل پیشرفته لولهکشی آب ساختمان آشنا میکند و به شما کمک میکند تا با درک عمیقتر از انواع لوله، روشهای اجرا، اصول طراحی و برآورد هزینه، بهترین تصمیمات را برای سیستم آبرسانی ساختمان خود بگیرید.

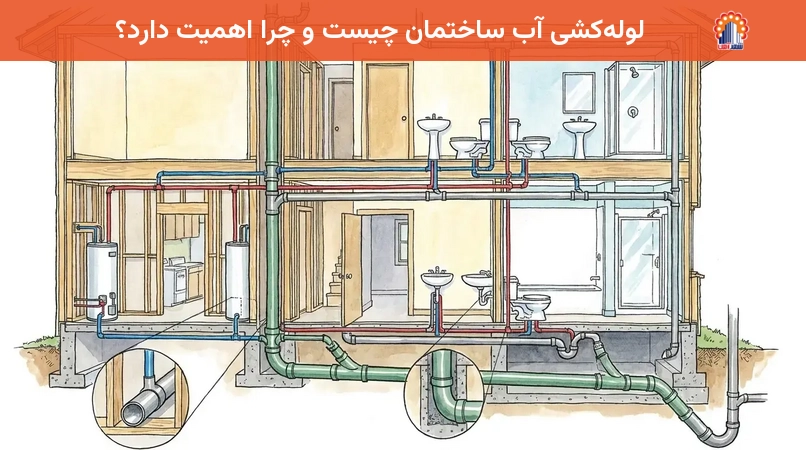

لولهکشی آب ساختمان چیست و چرا اهمیت دارد؟
لولهکشی ساختمان به مجموعهای از لولهها، اتصالات، شیرآلات و تجهیزات اطلاق میشود که وظیفه تأمین آب سرد و گرم بهداشتی، هدایت فاضلاب و در برخی موارد انتقال گاز را بر عهده دارد. این سیستم بخش جداییناپذیری از تاسیسات هر بناست و طراحی و اجرای صحیح آن نه تنها بر کارایی ساختمان تأثیر میگذارد، بلکه از بروز مشکلاتی نظیر نشتی، افت فشار، آلودگی آب و خرابیهای پرهزینه جلوگیری میکند. اهمیت لولهکشی آب در ساختمان فراتر از صرفاً انتقال آب است؛ این سیستم ضامن سلامت و ایمنی ساکنان بوده و بر هزینههای عملیاتی و نگهداری ساختمان نیز تأثیرگذار است. آب آشامیدنی سالم باید فاقد هرگونه آلودگی، بو، رنگ و طعم غیرعادی باشد و میزان کدورت آن از حد استاندارد تجاوز نکند (معمولاً کمتر از 5 ppm). همچنین، عوامل شیمیایی مانند سختی آب و pH نیز در کیفیت آب و طول عمر سیستم لولهکشی نقش مهمی دارند.
انواع لوله آبرسانی ساختمان؛ کدام لوله بهتر است؟
معرفی انواع لولههای رایج (فلزی و پلیمری)
لولههای مورد استفاده در آبرسانی ساختمانها تنوع زیادی دارند که هر کدام ویژگیها و کاربردهای خاص خود را دارا هستند. انتخاب صحیح جنس لوله، تأثیر بسزایی در دوام، کارایی و هزینه نهایی سیستم لولهکشی دارد:
- لولههای PVC (پیویسی):عمدتاً برای سیستمهای فاضلاب و زهکشی استفاده میشوند. سبک، ارزان و مقاوم در برابر خوردگی هستند، اما برای آب گرم یا فشار بالا مناسب نیستند.
- لولههای PEX (پلیاتیلن مشبک):انعطافپذیر، مقاوم در برابر دما و فشار، و نصب آسان. برای آبرسانی سرد و گرم و سیستمهای گرمایش از کف ایدهآل هستند.
- لولههای پنج لایه (PEX-AL-PEX):ترکیبی از فلز و پلیمر، با لایه آلومینیوم در وسط که مقاومت بالایی در برابر حرارت، فشار و نفوذ اکسیژن ایجاد میکند. بسیار بادوام و مناسب برای آبرسانی و گرمایش از کف.
- لولههای پلیپروپیلن (PP یا لوله سفید):سبک، مقاوم در برابر مواد شیمیایی و حرارت، و نصب سریع با جوش حرارتی. برای آبرسانی سرد و گرم رایج هستند.
- لولههای مسی:بسیار مقاوم در برابر خوردگی، بادوام و دارای ظاهری زیبا. اما گرانقیمت هستند و نصب آنها نیاز به مهارت خاصی دارد.
- لولههای گالوانیزه:لولههای فولادی با روکش روی. در گذشته رایج بودند، اما به دلیل زنگزدگی داخلی، رسوبگذاری و تأثیر بر کیفیت آب، استفاده از آنها رو به کاهش است.
- لولههای چدنی:سنگین و بادوام، عمدتاً برای سیستمهای فاضلاب و زهکشی استفاده میشوند.
- لولههای برنجی:معمولاً برای اتصالات و شیرآلات استفاده میشوند به دلیل مقاومت بالا در برابر خوردگی و دوام.
مقایسه و انتخاب بهترین لوله
انتخاب بهترین نوع لوله به عوامل متعددی از جمله بودجه، طول عمر مورد انتظار، مقاومت در برابر خوردگی و رسوب، انعطافپذیری، و نوع کاربری (آب سرد یا گرم، توکار یا روکار) بستگی دارد. برای لولهکشی آب سرد و گرم در ساختمانهای مدرن، لولههای پنج لایه و پلیمری (مانند PEX و پلیپروپیلن) به دلیل مزایایی نظیر وزن سبک، نصب آسان، عدم رسوبگذاری، مقاومت در برابر خوردگی و عمر طولانی (معمولاً 50 سال یا بیشتر)، گزینههای محبوبی محسوب میشوند. لولههای پنج لایه به دلیل مقاومت بالا در برابر حرارت و فشار، برای سیستمهای گرمایش از کف و پکیج نیز ایدهآل هستند. در مقابل، لولههای فلزی سنتی مانند گالوانیزه به دلیل مشکلات زنگزدگی، تأثیر بر کیفیت آب و کاهش دبی در طول زمان، کمتر مورد استفاده قرار میگیرند و طول عمر مفید کمتری (حدود 20-30 سال) دارند. لولههای مسی با وجود طول عمر بالا (بیش از 50 سال) و مقاومت عالی، به دلیل هزینه بالا و پیچیدگی نصب، کمتر در پروژههای عمومی به کار میروند. برای سیستمهای فاضلاب، لولههای PVC و چدنی همچنان گزینههای اصلی هستند.
| ویژگی | لوله پنج لایه (PEX-AL-PEX) | لوله پلیپروپیلن (PP) | لوله PEX | لوله مسی | لوله گالوانیزه | لوله PVC |
|---|---|---|---|---|---|---|
| کاربرد اصلی | آب سرد و گرم، گرمایش از کف، پکیج | آب سرد و گرم | آب سرد و گرم، گرمایش از کف | آب سرد و گرم، گاز | آب سرد (قدیمی) | فاضلاب، زهکشی |
| مزایا | مقاومت بالا (حرارت، فشار، اکسیژن)، عدم رسوب، عمر طولانی، انعطافپذیری | سبک، مقاوم شیمیایی، نصب سریع (جوش حرارتی)، عدم رسوب | انعطافپذیر، مقاوم دما و فشار، نصب آسان | مقاومت بالا در برابر خوردگی، دوام، ظاهر زیبا | مقاوم در برابر ضربه (اولیه) | سبک، ارزان، مقاوم خوردگی، نصب آسان |
| معایب | هزینه اولیه بالاتر، نیاز به ابزار پرس مخصوص | انبساط حرارتی بالا، حساس به UV، نیاز به عایقکاری | حساس به UV، نیاز به محافظت، نفوذپذیری اکسیژن (در برخی انواع) | گران، نصب دشوار و تخصصی، واکنش با برخی آبها | زنگزدگی داخلی، رسوبگذاری، تأثیر بر کیفیت آب، عمر کم | نامناسب برای آب گرم و فشار بالا، شکننده در سرما |
| طول عمر تقریبی | 50+ سال | 50+ سال | 50+ سال | 50+ سال | 20-30 سال | 50+ سال (در کاربرد مناسب) |
| هزینه | متوسط به بالا | متوسط | متوسط | بالا | پایین (اولیه) | پایین |
اصول طراحی، سایزبندی و نقشه لولهکشی آب

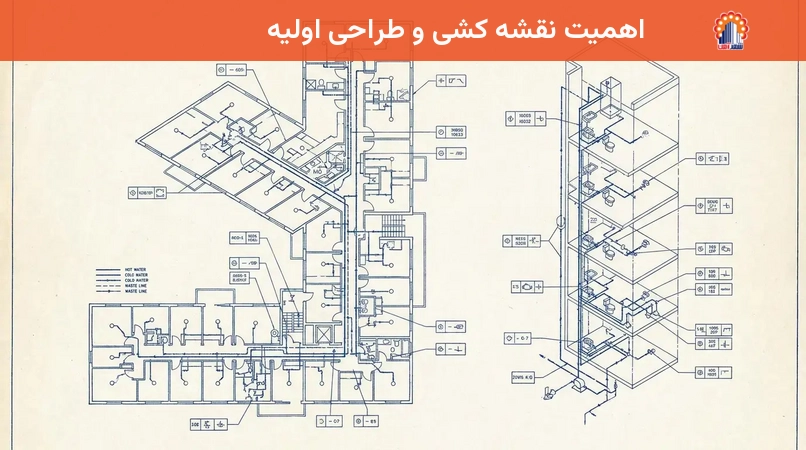

اهمیت نقشه کشی و طراحی اولیه
طراحی دقیق و نقشه کشی اصولی، اولین و مهمترین گام در اجرای لولهکشی آب ساختمان است. یک نقشه جامع، مسیر دقیق لولهها، محل اتصالات، سایزبندی مناسب لولهها برای تأمین دبی کافی، شیببندی (بهویژه برای فاضلاب)، و محل نصب تجهیزات را مشخص میکند. هرگونه اشتباه در این مرحله میتواند منجر به مشکلات جدی و پرهزینه در آینده شود که رفع آنها، خصوصاً در لولهکشی توکار، بسیار دشوار خواهد بود. طراحی باید با در نظر گرفتن مبحث 16 مقررات ملی ساختمان و نیازهای مصرفکننده انجام شود تا از افت فشار، نشتی و سایر مشکلات جلوگیری شود. همچنین، در طراحی مدرن، توجه به سیستمهای کاهنده مصرف آب و شیرآلات کممصرف برای افزایش بهرهوری و حفاظت از محیط زیست نیز اهمیت دارد.

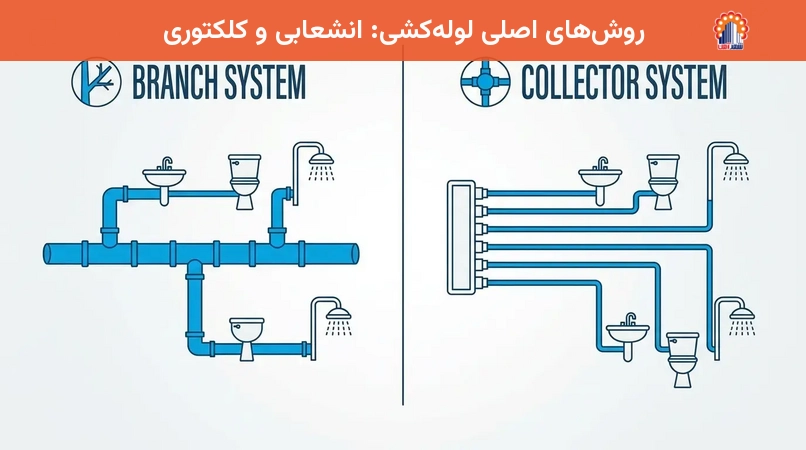

روشهای اصلی لولهکشی: انشعابی و کلکتوری
لولهکشی آب ساختمان به دو روش اصلی انشعابی و کلکتوری انجام میشود که هر کدام مزایا و معایب خاص خود را دارند:
- روش انشعابی (Branch):در این روش، لولهها از یک رایزر اصلی (لوله عمودی) در تمام ساختمان منشعب میشوند و هر نقطه مصرف (مانند شیر روشویی یا دوش)، انشعاب مستقیم خود را از لوله اصلی یا فرعی میگیرد. این روش هزینه کمتری دارد و اجرای آن سریعتر است، به خصوص برای نصبهای روکار. اما ممکن است با افت فشار آب در نقاط دورتر یا هنگام استفاده همزمان از چند شیر مواجه شود. تعمیرات در این سیستم میتواند پیچیدهتر باشد زیرا برای قطع آب یک نقطه، ممکن است نیاز به قطع کل خط باشد.
- روش کلکتوری (Collector):این روش مدرنتر است و از یک کلکتور (جعبه تقسیم آب) برای توزیع آب به هر واحد یا نقطه مصرف به صورت جداگانه استفاده میکند. به این معنی که از کلکتور، یک لوله مجزا به هر شیر آب یا دستگاه (مانند پکیج) کشیده میشود. این روش تعادل فشار آب را در تمام نقاط حفظ کرده و امکان قطع و وصل آب هر بخش را به صورت مستقل فراهم میکند، که تعمیر و نگهداری را آسانتر میسازد. با این حال، هزینه اجرای بالاتری دارد و معمولاً به صورت توکار اجرا میشود، زیرا تعداد لولهها بیشتر است.

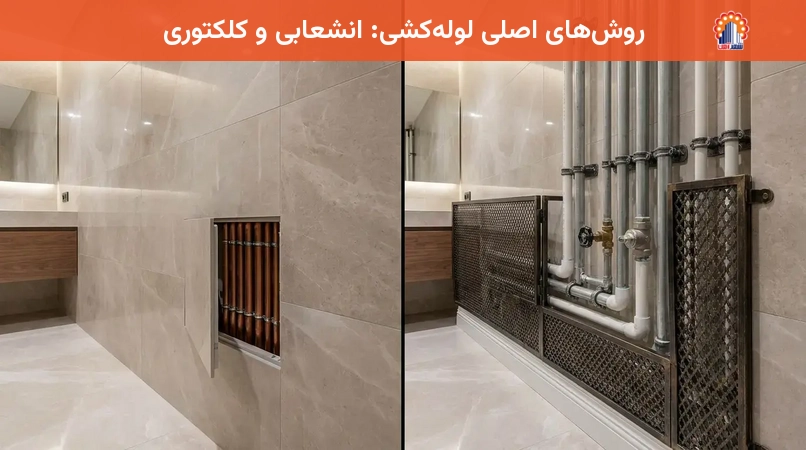

هر دو روش میتوانند به صورت توکار (پنهان در دیوار و کف) یا روکار (بر روی سطح) اجرا شوند، با این تفاوت که لولهکشی کلکتوری عمدتاً توکار است تا زیبایی فضا حفظ شود. لولهکشی توکار زیبایی بیشتری دارد اما تعمیرات آن دشوارتر است، در حالی که لولهکشی روکار آسانتر تعمیر میشود اما ممکن است نیاز به پوششدهی با داکت داشته باشد.
مراحل اجرای لولهکشی آب سرد و گرم (توکار و روکار)

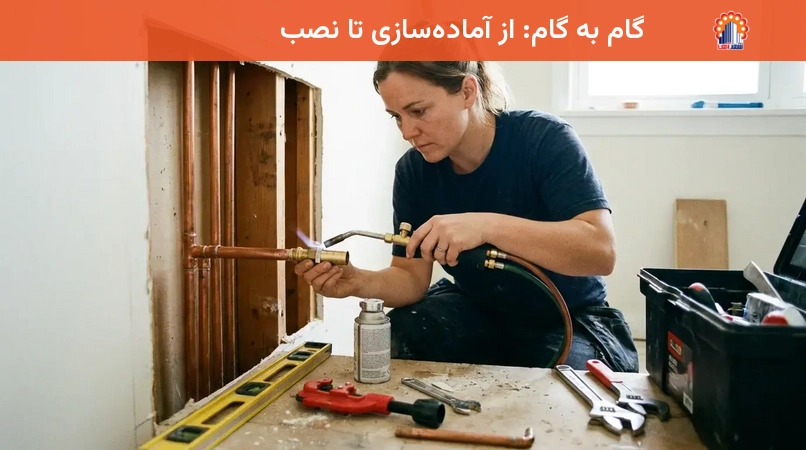

گام به گام: از آمادهسازی تا نصب
اجرای لولهکشی آب شامل چندین مرحله کلیدی است که دقت در هر یک از آنها برای دوام و کارایی سیستم ضروری است. ابتدا، مسیرهای لولهکشی بر اساس نقشه علامتگذاری و آمادهسازی میشوند. در لولهکشی توکار، شیارزنی در دیوارها و کف برای جایگذاری لولهها انجام میشود. سپس، لولهها به اندازه مورد نیاز برش داده شده و با استفاده از اتصالات مناسب (مانند زانویی، سهراهی، مهره ماسوره) به یکدیگر متصل میشوند. نوع اتصال به جنس لوله بستگی دارد؛ برای لولههای پلیمری از جوش حرارتی، برای لولههای پنج لایه از اتصالات پرسی و برای لولههای فلزی از اتصالات دندهای استفاده میشود. ابزارهای مختلفی نظیر اره آهنبر، لولهبر، برقو، لولهخمکن، حدیده، دستگاه جوش لوله (برای PP)، پرس لوله (برای 5 لایه) و انواع آچار برای این مراحل به کار میروند. در لولهکشی توکار، لولهها درون دیوارها یا کف قرار میگیرند و پس از تست، با ملات پوشانده میشوند، در حالی که در لولهکشی روکار، بر روی سطح نصب شده و ممکن است با داکت پوشانده شوند. در نهایت، شیرآلات و تجهیزات مصرفی نظیر پکیج، آبگرمکن و رادیاتور نصب میگردند.
- علامتگذاری مسیرها و آمادهسازی:بر اساس نقشه، مسیر لولهها مشخص و در لولهکشی توکار، شیارزنی در دیوارها و کف انجام میشود.
- برش و اتصال لولهها:لولهها به اندازه مورد نیاز برش خورده و با اتصالات مناسب (جوش حرارتی برای پلیمری، پرسی برای پنج لایه، دندهای برای فلزی) به یکدیگر وصل میشوند.
- نصب لولهها در محل:لولهها درون شیارها (توکار) یا بر روی سطح (روکار) قرار میگیرند.
- تست سیستم و پوشاندن لولهها:پس از نصب، سیستم از نظر نشتی تست شده و در لولهکشی توکار، لولهها با ملات پوشانده میشوند.
- نصب شیرآلات و تجهیزات:در مرحله نهایی، شیرآلات و دستگاههای مصرفی مانند پکیج، آبگرمکن و رادیاتور نصب میگردند.
نکات کلیدی در اجرای صحیح
برای اطمینان از کیفیت و دوام لولهکشی، رعایت نکات فنی ضروری است. لولهها باید در حین ساخت از آسیبهای فیزیکی و نور مستقیم خورشید محافظت شوند و با عایق مناسب (مانند فوم ضد آفتاب یا عایق الاستومری) پوشانده شوند تا از یخزدگی در سرما و اتلاف حرارت در آب گرم جلوگیری شود. استفاده از اورینگهای باکیفیت و آببندی صحیح اتصالات برای جلوگیری از نشتی حیاتی است. طبق مبحث 16 مقررات ملی ساختمان، حداکثر فشار کاری برای لولهها در دمای 65 درجه سانتیگراد باید PN10 یا PN16 باشد و تنها لولههای مورد تأیید (مانند PEX، پنج لایه، PE-RT و لولههای غیرفلزی دارای تأییدیه NSF/DVGW) مجاز به استفاده هستند. استفاده از مهره ماسوره برای اتصال دستگاهها با فاصله حداکثر 30 سانتیمتر الزامی است. همچنین، رعایت استانداردهای مربوط به محل قرارگیری شیرآلات (آب سرد در سمت راست با نشان آبی و آب گرم در سمت چپ با نشان قرمز) و فاصله مناسب لولهها از یکدیگر برای عایقکاری و تعمیرات احتمالی اهمیت دارد. لولههای افقی توکار فقط باید در کف ساختمان قرار گیرند و لولههای دفن شده در فضای باز باید با ماسه خشک (نه گچ) پوشانده شوند.
تست فشار، عایقکاری و اشتباهات رایج لولهکشی آب

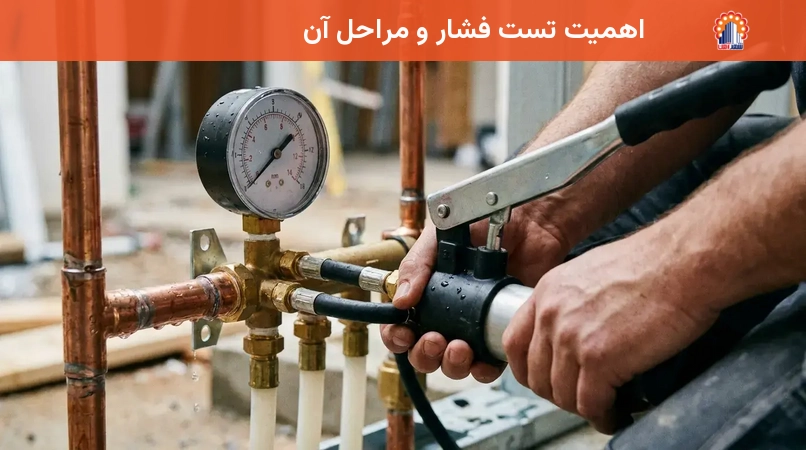

اهمیت تست فشار و مراحل آن
پس از اتمام لولهکشی و پیش از پوشاندن لولهها، انجام تست فشار الزامی است. این مرحله برای شناسایی هرگونه نشتی یا ضعف در سیستم حیاتی است و از بروز مشکلات پرهزینه در آینده جلوگیری میکند. ابتدا، تمام دهانههای باز لولهها به طور موقت بسته شده و سیستم به تدریج با آب آشامیدنی پر و کاملاً هواگیری میشود. سپس، لولهها باید حداقل دو روز پر از آب بمانند تا هرگونه تغییر شکل اولیه یا نشتیهای کوچک خود را نشان دهند. آزمایش فشار با استفاده از تلمبه دستی مخصوص و فشارسنج، با فشاری معادل 1.5 برابر فشار طراحی و حداقل 10 بار، به مدت حدود یک ساعت انجام میشود. در این مدت، تمام اتصالات و لولهها برای یافتن هرگونه نشتی به دقت بررسی میشوند. در صورت مشاهده افت فشار در گیج، نشتی وجود دارد و باید برطرف شود.
عایقکاری لولهها و جلوگیری از مشکلات
عایقکاری مناسب لولهها نقش مهمی در افزایش کارایی و طول عمر سیستم دارد. عایقبندی لولههای آب گرم، اتلاف انرژی را کاهش داده و از سرد شدن آب جلوگیری میکند. برای لولههای آب سرد، عایقکاری مانع از تعریق و چگالش میشود که میتواند به رطوبت، رشد قارچ و آسیب به ساختمان منجر شود. همچنین، عایقکاری در برابر یخزدگی، به خصوص در مناطق سردسیر یا لولههای در معرض هوای آزاد، از ترکیدگی لولهها جلوگیری میکند. اشتباهات رایج در لولهکشی شامل استفاده از مواد بیکیفیت و غیر استاندارد، عدم رعایت شیب مناسب در لولهکشی فاضلاب که منجر به گرفتگی میشود، طراحی نادرست سیستم که باعث افت فشار آب میگردد، و عدم نگهداری منظم است. مشکلات رایج دیگر شامل نشتیهای کوچک در اتصالات، هوا گرفتن سیستمهای گرمایشی و خوردگی یا ترکیدگی لولهها (به ویژه در اثر یخزدگی) است. برای جلوگیری از این مشکلات، همیشه از لولهها و اتصالات باکیفیت و استاندارد استفاده کنید، شیببندی فاضلاب را دقیقاً رعایت کنید، و سیستم را به طور منظم بازرسی و هواگیری کنید. در صورت مشاهده افت فشار یا نشتی، فوراً با یک متخصص تماس بگیرید؛ برخی تعمیرات ساده مانند تعویض واشر شیرآلات را میتوان به صورت DIY انجام داد، اما برای نشتیهای جدی یا مشکلات فشار، کمک حرفهای ضروری است.
برآورد هزینه و دستمزد لولهکشی آب ساختمان
عوامل موثر بر هزینه
برآورد دقیق هزینه لولهکشی آب ساختمان به عوامل متعددی بستگی دارد و نمیتوان قیمت ثابتی برای آن ارائه داد. مهمترین عوامل شامل نوع و جنس لولهها و اتصالات (مثلاً لولههای پنج لایه و مسی گرانتر از پلیپروپیلن هستند)، متراژ و پیچیدگی پروژه (مانند تعداد نقاط مصرف و طول مسیر لولهها)، روش لولهکشی (توکار یا روکار، انشعابی یا کلکتوری که روش کلکتوری معمولاً گرانتر است)، نیاز به کندهکاری و تخریب (به خصوص در بازسازیها)، و دستمزد لولهکش ماهر و متخصص است. همچنین، هزینه تجهیزات جانبی مانند پکیج، آبگرمکن، رادیاتور، شیرآلات، و عایقکاری نیز به قیمت نهایی اضافه میشود. به طور کلی، لولههای پلیمری و پنج لایه در مقایسه با لولههای فلزی سنتی، برای مصارف مسکونی شهری اغلب مقرونبهصرفهتر هستند.
نکات مهم برای کاهش هزینهها و انتخاب مجری
برای کاهش هزینهها در بلندمدت، توصیه میشود که از همان ابتدا بر کیفیت مواد و اجرای صحیح تمرکز شود. استفاده از لولهها و اتصالات استاندارد و باکیفیت، از هزینههای تعمیرات و بازسازیهای آتی جلوگیری میکند و طول عمر سیستم را افزایش میدهد. انتخاب یک لولهکش متخصص و باتجربه که به اصول و مقررات فنی مسلط باشد، بسیار حیاتی است. قبل از شروع کار، حتماً از چندین مجری قیمت بگیرید و سوابق کاری و ضمانت خدمات آنها را بررسی کنید. برخی شرکتها و مجموعههای معتبر مانند شهرآهن، ضمانتهای طولانیمدت (مانند 60 ماه) برای خدمات خود ارائه میدهند که شامل بازرسی و تعمیر رایگان برای ایرادات ناشی از قصور آنهاست و میتواند خیال شما را از بابت کیفیت کار راحت کند. سرمایهگذاری اولیه در یک سیستم باکیفیت، در نهایت به صرفهجویی در هزینههای نگهداری و تعمیرات در آینده منجر خواهد شد.
سؤالات متداول درباره لولهکشی آب ساختمان
آیا لولهکشی آب نیاز به نگهداری دورهای دارد؟
بله، برای اطمینان از عملکرد صحیح و جلوگیری از مشکلات، بازرسی و نگهداری دورهای شامل بررسی اتصالات برای نشتی، تعویض قطعات فرسوده مانند واشر شیرآلات، و تمیز کردن فیلترها (در صورت وجود) توصیه میشود. همچنین، هواگیری سیستمهای گرمایشی به صورت منظم ضروری است.
مدت زمان نصب یک سیستم لولهکشی چقدر است؟
مدت زمان نصب بستگی به اندازه و پیچیدگی پروژه دارد. برای یک ساختمان مسکونی معمولی، ممکن است از چند روز تا یک هفته زمان ببرد، اما پروژههای بزرگتر یا بازسازیهای پیچیده زمان بیشتری نیاز دارند.
آیا لولهکشی آب ساختمان گارانتی دارد؟
بسیاری از شرکتهای تاسیساتی معتبر، خدمات لولهکشی خود را با گارانتی ارائه میدهند که معمولاً شامل رفع ایرادات احتمالی در طول دوره گارانتی است. مدت و شرایط گارانتی بسته به شرکت و نوع خدمات متفاوت است، بنابراین حتماً قبل از شروع کار، جزئیات گارانتی را از مجری جویا شوید.
طول عمر مفید سیستم لولهکشی ساختمان چقدر است و چه زمانی نیاز به تعویض دارد؟
طول عمر مفید سیستم لولهکشی به جنس لولهها بستگی دارد؛ لولههای گالوانیزه حدود 20-30 سال، لولههای پلیمری و پنج لایه 50 سال یا بیشتر، و لولههای مسی نیز بیش از 50 سال عمر میکنند. نشانههای نیاز به تعویض شامل افت شدید و مداوم فشار آب، تغییر رنگ یا طعم آب، نشتیهای مکرر و گسترده، و زنگزدگی قابل مشاهده در اتصالات یا لولههای روکار است.
