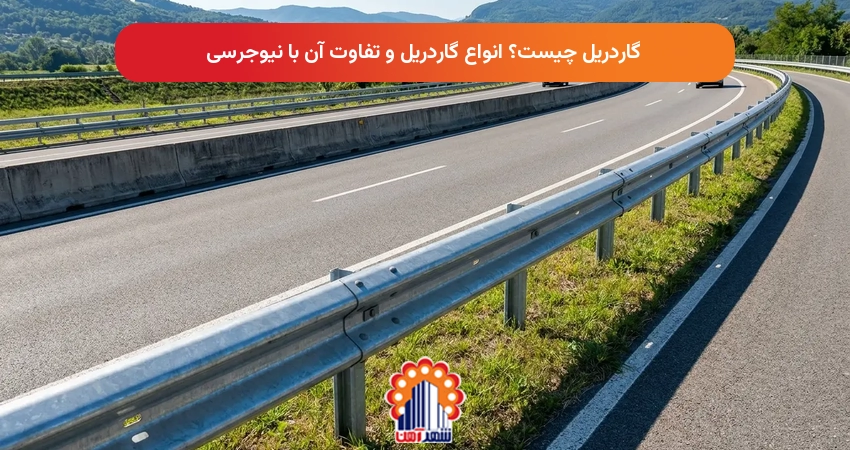

گاردریل چیست؟ انواع گاردریل و تفاوت آن با نیوجرسی

در دنیای امروز، با افزایش روزافزون سرعت زندگی و حجم ترافیک در جاده‌ها، ایمنی مسیرها بیش از پیش اهمیت یافته است. گاردریل‌ها به عنوان یکی از مهم‌ترین عناصر ایمنی راه، نقشی حیاتی در حفاظت از جان رانندگان و سرنشینان ایفا می‌کنند. این سازه‌های مقاوم، نه تنها از انحراف وسایل نقلیه به خارج از جاده جلوگیری می‌کنند، بلکه در تفکیک مسیرها و کاهش شدت تصادفات نیز مؤثر واقع می‌شوند. در این مقاله جامع، به بررسی دقیق گاردریل چیست، انواع مختلف آن، کاربردهای گوناگون، و همچنین تفاوت‌های کلیدی آن با نیوجرسیخواهیم پرداخت تا درک کاملی از این جان‌پناه‌های حیاتی جاده‌ای به دست آورید.

گاردریل چیست

گاردریل یا جان‌پناه جاده‌ای، نوعی سیستم حفاظتی است که با هدف جلوگیری از خروج وسایل نقلیه از مسیر اصلی، ممانعت از سقوط آن‌ها در پرتگاه‌ها، و تفکیک باندهای رفت‌وبرگشت در بزرگراه‌ها نصب می‌شود. این محافظ‌های فلزی که معمولاً از فولاد گالوانیزه مقاوم ساخته می‌شوند، وظیفه دارند انرژی ناشی از برخورد خودرو را جذب کرده و از انحراف شدید آن جلوگیری نمایند. اجزای کلیدی گاردریل شامل سپری (ریل محافظ)، پایه، فاصله‌انداز، و پیچ و مهره است که هر یک نقش مهمی در عملکرد صحیح این سیستم ایفا می‌کنند.

به گفته ویکی‌پدیا:

گاردریل: (گاردریل به انگلیسی: guardrails) به حفاظ کنار جاده‌ای و میان‌جاده‌ای می‌گویند که از بروز حوادث جاده‌ای مانند خارج شدن وسایل نقلیه و سقوط در پرتگاه، و همچنین خسارت و تلفات جلوگیری می‌کند. از کاربردهای دیگر گاردریل، جدا کردن ترافیک در جهت‌های مختلف بزرگراه است. انواع مختلفی از این نوع حفاظ تولید می‌شود؛ از جمله گاردریل‌های دو موج، سه موج و حفاظ‌های بتنی یا همان نیوجرسی.

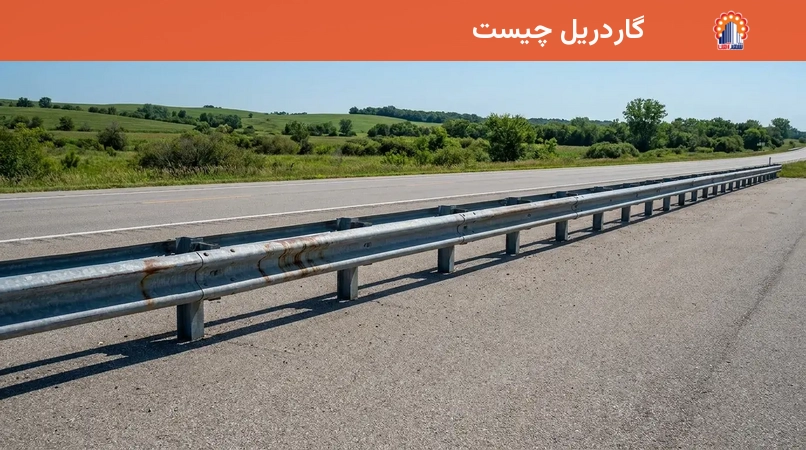

برای درک بهتر ساختار و عملکرد گاردریل، تصویر زیر نمونه‌ای رایج از این جان‌پناه‌های جاده‌ای را نمایش می‌دهد:

انواع گاردریل (یک‌طرفه، دوطرفه، دبل و مدیان)

گاردریل‌ها بر اساس جایگاه کاربرد، میزان انعطاف‌پذیری، و شکل ظاهری به انواع مختلفی تقسیم می‌شوند که هر یک برای شرایط خاصی طراحی شده‌اند. در ادامه به بررسی دسته‌بندی‌های اصلی گاردریل می‌پردازیم:

جدول زیر انواع اصلی گاردریل را بر اساس محل نصب و میزان انعطاف‌پذیری نمایش می‌دهد:

گاردریل‌های کناری (یک‌طرفه)

این گاردریل‌ها در حاشیه جاده‌ها برای جلوگیری از انحراف وسایل نقلیه یا سقوط آن‌ها در پرتگاه‌ها نصب می‌شوند. گاردریل‌های کناری از نظر میزان انعطاف‌پذیری به سه دسته اصلی تقسیم می‌شوند:

• انعطاف‌پذیر: مانند حفاظ‌های سه کابلی و گاردریل‌های دو موج و سه موج با پایه‌های ضعیف که با تغییر شکل، انرژی ضربه را جذب می‌کنند.
• نیمه‌صلب: شامل سپرهای دو موجی یا سه موجی با پایه‌های قوی و لقمه‌دار که ترکیبی از جذب انرژی و مقاومت بالا را ارائه می‌دهند.
• صلب: عمدتاً شامل موانع بتنی نیوجرسی که در برابر برخورد تغییر شکل نمی‌دهند و به عنوان مانعی ثابت عمل می‌کنند.

گاردریل‌های میانی (دوطرفه و مدیان)

گاردریل‌های میانی در وسط بزرگراه‌ها برای جداسازی خطوط رفت و برگشت و جلوگیری از تصادفات شاخ‌به‌شاخ نصب می‌شوند. این گاردریل‌ها از دو طرف ضربه را جذب یا دفع می‌کنند و در انواع انعطاف‌پذیر، نیمه‌صلب، و صلب (مانند نیوجرسی بتنی) موجود هستند. "دبل" نیز گاهی به گاردریل‌های میانی دوطرفه اشاره دارد.

گاردریل‌های ضربه‌گیر

این گاردریل‌ها در نقاط خاصی مانند رمپ‌های خروجی، تقاطع‌ها یا مقابل موانع ثابت نصب می‌شوند. وظیفه اصلی آن‌ها انحراف یا کاهش سرعت وسیله نقلیه با جذب انرژی جنبشی به منظور جلوگیری از برخورد شدید است. نمونه‌های رایج شامل بشکه‌های پلاستیکی پر شده با آب یا ماسه هستند.

نیوجرسی چیست و چه تفاوتی با گاردریل دارد؟

نیوجرسی، که گاهی مانع بتنی پیش‌ساخته نیز نامیده می‌شود، نوعی سیستم حفاظتی است که عمدتاً از بتن (و گاهی پلاستیک) ساخته می‌شود. این موانع به دلیل وزن بالا و ساختار صلب، مانعی قطعی برای ورود خودرو به مناطق ممنوعه یا خطوط مخالف ایجاد می‌کنند. نیوجرسی‌ها ابتدا در ایالت نیوجرسی آمریکا برای جداسازی بزرگراه‌ها به کار گرفته شدند.

تفاوت‌های اصلی گاردریل و نیوجرسی در جدول زیر به صورت مقایسه‌ای ارائه شده است:

استانداردها و نحوه نصب گاردریل

اهمیت رعایت استانداردها در طراحی و نصب گاردریل برای تضمین ایمنی جاده‌ها حیاتی است. در ایران، سازمان‌هایی نظیر وزارت راه و شهرسازی و سازمان راهداری، مقرراتی برای مشخصات فنی، مقاومت مصالح، فواصل پایه‌ها، ارتفاع نصب، و فاصله از حاشیه سواره‌رو تدوین کرده‌اند. رعایت این اصول، عملکرد صحیح گاردریل را تضمین می‌کند.

نکات کلیدی در نصب صحیح گاردریل عبارتند از:

• ارتفاع مناسب نصب: ریل محافظ باید در ارتفاعی قرار گیرد که از بلند شدن یا عبور خودرو از روی گاردریل جلوگیری کند.
• فاصله استاندارد پایه‌ها: پایه‌ها باید در فواصل مشخص و منظم نصب شوند تا انتقال نیرو یکنواخت باشد.
• محل نصب در جاده: گاردریل باید در مناطق پرخطر مانند پیچ‌ها، شیب‌ها، کنار پرتگاه‌ها، و پل‌ها نصب شود.
• نصب انتهای گاردریل: استفاده از ضربه‌گیرهای استاندارد در ابتدا و انتهای گاردریل برای جلوگیری از آسیب مستقیم به خودرو ضروری است.
• استحکام زیرسازی: پایه‌ها باید در بستری مقاوم تثبیت شوند.
• عدم وجود موانع پشت گاردریل: فضای پشت گاردریل باید خالی از موانع سخت باشد تا از برخورد ثانویه جلوگیری شود.

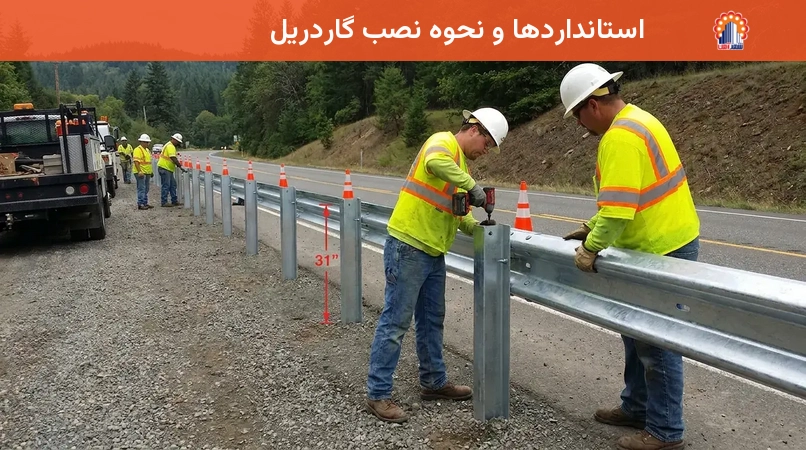

تصویر زیر نمونه‌ای از نصب صحیح گاردریل در کنار جاده را نمایش می‌دهد:

کاربردها و عوامل مؤثر بر قیمت گاردریل

گاردریل‌ها علاوه بر جاده‌ها، در مکان‌های دیگری نیز کاربرد دارند. از جمله در پارکینگ‌ها (برای جداسازی مسیر عابران و خودروها)، محل‌های بارگیری در کارخانجات و انبارها (برای جلوگیری از آسیب لیفتراک‌ها به قفسه‌ها)، و حتی در برخی مناطق مسکونی برای ایجاد حریم و امنیت استفاده می‌شوند.

جنس و آلیاژ مورد استفاده در ساخت گاردریل نقش مهمی در عملکرد و دوام آن ایفا می‌کند. فولاد گالوانیزه به دلیل استحکام بالا، مقاومت عالی در برابر خوردگی، و طول عمر طولانی، رایج‌ترین و مؤثرترین انتخاب است. آلومینیوم و مواد کامپوزیتی نیز به ترتیب با مزایای وزن سبک و مقاومت بالا در برابر خوردگی، گزینه‌هایی هستند که در موارد خاص و با بودجه‌های متفاوت به کار می‌روند.

عوامل متعددی بر قیمت گاردریل تأثیرگذار هستند که از جمله مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• نوع گاردریل: (مانند گاردریل دو موج، سه موج، کابلی، یا موانع بتنی نیوجرسی).
• جنس و آلیاژ: (فولاد گالوانیزه، آلومینیوم، کامپوزیت).
• ابعاد و ضخامت: (طول سپری، ارتفاع، و ضخامت پایه‌ها).
• پیچیدگی نصب و شرایط زمین: (نصب در مناطق کوهستانی یا با شیب زیاد).
• هزینه‌های نیروی انسانی و تجهیزات.
• نوسانات قیمت مواد اولیه: قیمت ورق گالوانیزه، میلگرد، تیرآهن، و سایر مقاطع فولادی تأثیر مستقیمی بر قیمت نهایی گاردریل دارد.

انتخاب نوع گاردریل باید با توجه به شرایط خاص جاده، حجم ترافیک، سرعت مجاز، بودجه پروژه، و استانداردهای ایمنی صورت گیرد. برای مثال، در جاده‌های پرتردد با سرعت بالا، گاردریل‌های سه موج یا نیوجرسی بتنی ممکن است گزینه مناسب‌تری باشند.

سؤالات متداول درباره گاردریل

چه انواعی از گاردریل وجود دارد؟

انواع رایج شامل گاردریل‌های فلزی دو موج، سه موج، کابلی، و موانع بتنی نیوجرسی هستند که بر اساس محل نصب (کناری، میانی، ضربه‌گیر) و میزان انعطاف‌پذیری (انعطاف‌پذیر، نیمه‌صلب، صلب) دسته‌بندی می‌شوند.

بهترین آلیاژ برای گاردریل چیست؟

فولاد گالوانیزه به دلیل استحکام بالا، مقاومت عالی در برابر خوردگی، و طول عمر طولانی، رایج‌ترین و بهترین انتخاب است. در شرایط خاص و با توجه به بودجه، آلومینیوم یا کامپوزیت نیز به کار می‌روند.

گاردریل دو موج بهتر است یا سه موج؟

گاردریل سه موج مقاومت بیشتری در برابر ضربه دارد و انرژی بیشتری را جذب می‌کند؛ بنابراین برای جاده‌های پرتردد و با سرعت بالا مناسب‌تر است. اما هزینه تولید و نصب آن نیز بیشتر است. انتخاب بین آن‌ها به میزان ترافیک، سرعت، و شرایط مسیر بستگی دارد.

آیا نصب گاردریل الزامی است؟

بله، در بسیاری از پروژه‌های راه‌سازی و در نقاط پرخطر، شیب‌دار، کنار پرتگاه‌ها، پل‌ها، و برای جداسازی ترافیک، نصب گاردریل برای تأیید فنی پروژه و تضمین ایمنی الزامی است و توسط سازمان‌های مربوطه (مانند سازمان راهداری) تعیین می‌شود.

عمر مفید گاردریل چقدر است؟

با رعایت پوشش مناسب (مانند گالوانیزه گرم) و نگهداری منظم، گاردریل‌ها می‌توانند ده‌ها سال (معمولاً ۲۰ تا ۳۰ سال) عمر کنند. اما در صورت آسیب ناشی از تصادف یا فرسودگی شدید، نیاز به تعویض زودتر خواهد بود.
