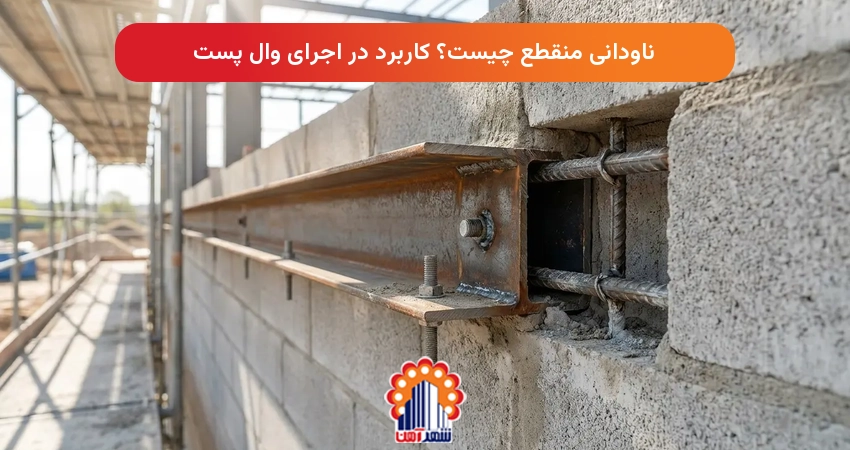

ناودانی منقطع چیست؟ کاربرد در اجرای وال پست

ناودانی منقطع یکی از اجزای حیاتی در مقاوم‌سازی ساختمان‌های مدرن است که نقشی کلیدی در افزایش ایمنی و پایداری دیوارها ایفا می‌کند. این قطعه فولادی، که به عنوان وال پست منقطع نیز شناخته می‌شود، به دیوارهای سازه‌ای و غیرسازه‌ای کمک می‌کند تا در برابر نیروهای جانبی مانند باد و زلزله عملکرد بهتری داشته باشند. در این مقاله، به طور جامع به بررسی ناودانی منقطع، کاربردها، ضوابط اجرایی و تفاوت‌های آن با سایر روش‌های مهار دیوار می‌پردازیم تا درکی کامل از این عنصر مهم ساختمانی به دست آورید.

ناودانی منقطع چیست

ناودانی منقطع، که با نام وال پست منقطع نیز شناخته می‌شود، یک پروفیل فولادی با مقطع U شکل است که برای اتصال و مهار دیوارهای غیرسازه‌ای به اسکلت اصلی ساختمان به کار می‌رود. این قطعه معمولاً از ورق سیاه یا گالوانیزه ساخته می‌شود و هدف اصلی آن کنترل جابه‌جایی خارج از صفحه دیوار و انتقال نیروهای جانبی به سازه است. ناودانی منقطع با ایجاد یک اتصال کنترل‌شده، از تخریب و ترک‌خوردگی دیوارها در برابر فشارهای محیطی، بارهای خمشی و کمانش جلوگیری می‌کند.

استفاده از ناودانی منقطع به دیوارها امکان حرکت محدود در راستای داخل صفحه را می‌دهد که این ویژگی در هنگام زلزله بسیار حائز اهمیت است. این قطعه با فراهم آوردن یک اتصال کشویی بین دیوار و اسکلت، به دیوار اجازه می‌دهد تا در هنگام لرزش‌های زلزله، حرکت‌های درون‌صفحه‌ای کنترل‌شده‌ای داشته باشد. این ویژگی از تمرکز تنش در نقاط اتصال جلوگیری کرده و مانع از تخریب ناگهانی و گسترده دیوار می‌شود؛ در نتیجه ایمنی ساکنین را به طرز چشمگیری افزایش می‌دهد. طبق پیوست ششم استاندارد 2800 مقررات ملی ساختمان ایران، استفاده از این نوع وال پست به دلیل فعالیت‌های لرزه‌خیزی کشور الزامی است.

انواع ناودانی منقطع

ناودانی منقطع بر اساس محل قرارگیری و کاربرد اصلی به دو نوع عمودی و افقی تقسیم می‌شود. همچنین می‌توان آن‌ها را بر اساس جنس (ورق سیاه، گالوانیزه)، شکل مقطع (نبشی، ناودانی، H شکل)، روش اتصال (کشویی، مستقیم) و محل نصب (کنار ستون، زیر تیر، میانه دیوار) دسته‌بندی کرد.

وال پست منقطع عمودی

این نوع ناودانی زمانی به کار می‌رود که طول دیوار از ۴ متر بیشتر باشد یا طول آن ۴۰ برابر ضخامت دیوار باشد. وال پست عمودی به صورت قائم در طول دیوار نصب می‌شود و وظیفه اصلی آن جلوگیری از کمانش یا خیز دیوار در جهت افقی است. با تقسیم طول آزاد دیوار به بخش‌های کوچک‌تر، مقاومت آن در برابر بارهای جانبی و خمشی به طور قابل توجهی افزایش می‌یابد و از ایجاد ترک‌های طولی جلوگیری می‌کند. این امر به پایداری بیشتر دیوار در برابر نیروهای باد و زلزله کمک می‌کند.

وال پست منقطع افقی

وال پست افقی در مواردی که ارتفاع دیوار از ۳.۵ متر بیشتر باشد یا ارتفاع آن ۳۰ برابر ضخامت دیوار باشد کاربرد دارد. این ناودانی به صورت افقی در ارتفاع دیوار قرار می‌گیرد و برای مهار دیوارهایی که ارتفاع زیادی دارند استفاده می‌شود. هدف آن تقویت دیوار در برابر نیروهای عمودی و جانبی است و با کاهش ارتفاع آزاد دیوار، از واژگونی یا خروج از صفحه آن جلوگیری می‌کند. معمولاً در میانه یا بالای دیوار نصب می‌شود تا عملکرد سازه‌ای دیوار را بهبود بخشیده و از ترک‌های عرضی جلوگیری کند.

کاربردهای ناودانی منقطع

ناودانی منقطع در بخش‌های مختلف ساختمان‌سازی برای افزایش ایمنی و پایداری دیوارها به کار می‌رود. مهم‌ترین کاربردهای آن عبارتند از:

• مهار دیوارهای غیرسازه‌ای (مانند دیوارهای جداکننده و تیغه‌ها) و جلوگیری از تخریب آن‌ها در هنگام زلزله.
• ایجاد اتصال محکم و در عین حال انعطاف‌پذیر بین دیوارها و اسکلت اصلی (ستون‌ها و تیرها).
• انتقال نیروهای ناشی از زلزله و بارهای جانبی (مانند باد) از دیوار به قاب سازه، به جای جذب مستقیم توسط دیوار.
• کاهش خطر ترک‌خوردگی و آسیب‌دیدگی دیوارها با فراهم کردن امکان حرکت کنترل‌شده و کاهش تمرکز تنش.
• استفاده در سازه‌های مدولار و پیش‌ساخته، به ویژه در دیوارهای ساخته شده با بلوک‌های سبک مانند بلوک‌های هبلکس که نیاز به مهار جانبی دارند.
• افزایش مقاومت دیوارها در برابر کمانش و خروج از صفحه.

ضوابط پیوست ششم استاندارد 2800 درباره ناودانی منقطع

طبق پیوست ششم آیین‌نامه ۲۸۰۰ مقررات ملی ساختمان، که به طراحی لرزه‌ای ساختمان‌ها می‌پردازد، استفاده از وال پست (از جمله ناودانی منقطع) در ساخت سازه‌ها الزامی است. این ضوابط با هدف افزایش مقاومت ساختمان‌ها در برابر زلزله و سایر نیروهای جانبی تدوین شده‌اند. ناودانی منقطع باید به گونه‌ای اجرا شود که ضمن مهار لبه‌های قائم دیوار، امکان حرکت جانبی محدود دیوار را فراهم کند تا از تمرکز تنش و تخریب ناگهانی جلوگیری شود. این پیوست بر اهمیت جداسازی عملکردی دیوار از سازه اصلی تأکید دارد تا دیوار به عنوان یک عنصر غیرسازه‌ای در برابر بارهای لرزه‌ای آسیب‌پذیری کمتری داشته باشد. رعایت دقیق این استانداردها برای تضمین ایمنی و پایداری سازه در مناطق زلزله‌خیز ایران حیاتی است و از بروز خسارات جانی و مالی جلوگیری می‌کند.

ابعاد، جنس و مشخصات فنی ناودانی منقطع

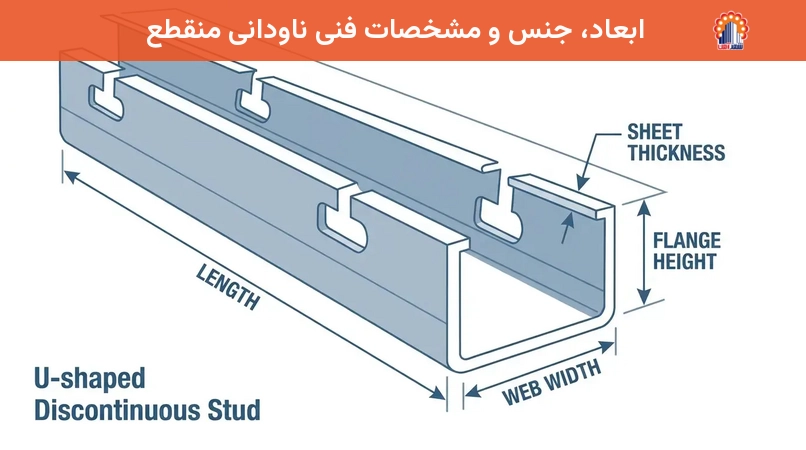

ابعاد و مشخصات فنی ناودانی منقطع بر اساس ضخامت دیوار، ارتفاع طبقه و طول دیوار تعیین می‌شود. این ناودانی‌ها معمولاً از ورق فولادی سیاه یا گالوانیزه تولید می‌شوند که نوع گالوانیزه مقاومت بیشتری در برابر خوردگی و رطوبت ایجاد می‌کند. مشخصات رایج عبارتند از:

• طول:۲۰، ۳۰ یا ۴۰ سانتی‌متر.
• عرض جان (Web):۱۰.۵، ۱۵.۵ یا ۲۰.۵ سانتی‌متر (متناسب با ضخامت دیوار؛ برای دیوارهای ۱۰، ۱۵ و ۲۰ سانتی‌متری).
• ارتفاع بال (Flange):۶ یا ۷ سانتی‌متر.
• ضخامت ورق:معمولاً ۲ میلی‌متر.
• وزن:وزن ناودانی منقطع بسته به ابعاد آن متغیر است؛ به عنوان مثال، ناودانی با جان ۱۰.۵ و طول ۲۰ سانتی‌متر حدود ۸۰۰ گرم و با جان ۲۰.۵ و طول ۴۰ سانتی‌متر حدود ۲۱۵۰ گرم وزن دارد. این تنوع در ابعاد، امکان انتخاب بهینه برای انواع پروژه‌ها را فراهم می‌آورد.

نحوه اجرای ناودانی منقطع در دیوار؛ گام‌به‌گام

اجرای صحیح ناودانی منقطع پس از اتمام دیوارچینی و با رعایت نکات فنی صورت می‌گیرد تا عملکرد مطلوب آن تضمین شود:

1. آماده‌سازی:قبل از نصب، خطوط نصب را با دقت تعیین کرده و از شاقول بودن دیوار و تراز بودن محل‌های اتصال اطمینان حاصل کنید.
2. پر کردن فواصل:فواصل بین دیوار و ستون یا تیر باید با مواد انعطاف‌پذیری مانند پلی‌استایرن (یونولیت) یا پشم سنگ پر شود. این کار امکان حرکت جزئی دیوار را فراهم کرده و از انتقال مستقیم نیروهای سازه به دیوار جلوگیری می‌کند.
3. اتصال به سازه بتنی:در سازه‌های بتنی، از اتصال ضربه‌ای خودداری شود. صفحات فلزی اتصال باید هنگام قالب‌بندی نصب شوند یا پس از بتن‌ریزی با استفاده از رول بولت گردشی (غیر ضربه‌ای) متصل گردند تا به بتن آسیب نرسد.
4. اتصال به سازه فلزی:در اسکلت‌های فلزی، ناودانی منقطع معمولاً با جوشکاری به تیر و ستون متصل می‌شود. اطمینان از کیفیت جوشکاری برای پایداری اتصال حیاتی است.
5. نصب ناودانی:ناودانی‌های منقطع با فواصل مشخص (معمولاً یک متر از قسمت زیر و بالای ستون و حداقل ۶۰ سانتی‌متر از یکدیگر) نصب می‌شوند. در هر متر ارتفاع دیوار، نیاز به نصب یک عدد ناودانی است.
6. استفاده از میلگرد بستر:برای تحمل نیروهای عمودی بر دیوار و افزایش انسجام آن، استفاده از میلگرد بستر الزامی است و انتهای آن باید به صورت مفصلی به بست رادیکالی یا ناودانی منقطع متصل شود.

یکی از چالش‌های رایج، اطمینان از هم‌ترازی صحیح ناودانی‌ها و پر کردن کامل فواصل با مواد انعطاف‌پذیر است. عدم رعایت این نکات می‌تواند عملکرد کشویی ناودانی را مختل کرده و اثربخشی آن را کاهش دهد. همچنین در هنگام نصب رول بولت‌ها در بتن، دقت شود که سوراخ‌کاری به میلگردها آسیب نرساند و از عمق مناسب برخوردار باشد.

تفاوت ناودانی منقطع با وال پست کامل و میلگرد بستر

ناودانی منقطع، وال پست کامل (سنتی) و میلگرد بستر هر سه در مقاوم‌سازی دیوارها نقش دارند، اما تفاوت‌های کلیدی بین آن‌ها وجود دارد که انتخاب هر یک را برای شرایط خاص توجیه می‌کند:

• ناودانی منقطع:
  • از قطعات جداگانه تشکیل شده و امکان حرکت کشویی جزئی دیوار را فراهم می‌کند.
  • از تمرکز تنش و ترک‌خوردگی جلوگیری کرده و در برابر زلزله عملکرد بهتری دارد.
  • نسبت به وال پست سنتی سبک‌تر، نصب آسان‌تر و اقتصادی‌تر است.
  • به دیوار اجازه می‌دهد تا در برابر تغییر شکل‌های سازه انعطاف‌پذیری داشته باشد.
  • برای بارهای بالا، دیوارهای خارجی و مناطق زلزله‌خیز انتخاب بهتری است.
• وال پست کامل (سنتی):
  • معمولاً به صورت پیوسته (مانند نبشی‌کشی سرتاسری) اجرا می‌شد.
  • وزن سازه را افزایش داده و انتقال نیروها را سخت‌تر می‌کرد.
  • به دلیل ایجاد اتصال صلب، آسیب‌پذیری دیوار را در برابر نیروهای لرزه‌ای بیشتر می‌کرد.
  • با توجه به ضوابط جدید آیین‌نامه ۲۸۰۰، استفاده از آن منسوخ شده است.
• میلگرد بستر:
  • میلگردهای گالوانیزه یا سیاه هستند که در داخل بندهای افقی دیوار و در محل اتصال دیوار به ستون یا دیوار حائل قرار می‌گیرند.
  • با ایجاد پیوند مکانیکی، مقاومت دیوار را در برابر نیروهای جانبی افزایش می‌دهند.
  • از ترک‌خوردگی‌های ناشی از نشست یا انقباض جلوگیری می‌کنند.
  • برای سازه‌های با بارگذاری کم تا متوسط و دیوارهای غیر باربر مناسب‌تر است.
  • بیشتر برای افزایش انسجام و مقاومت برشی دیوار به کار می‌رود.

مزایا و عوامل مؤثر بر قیمت ناودانی منقطع

مزایای استفاده از ناودانی منقطع

• افزایش پایداری و ایمنی:مقاومت دیوارها را در برابر نیروهای جانبی (زلزله، باد) به طور چشمگیری افزایش می‌دهد و از فروپاشی ناگهانی جلوگیری می‌کند.
• کاهش خسارات:با جلوگیری از ترک‌خوردگی، ریزش و تخریب دیوارها، خسارات جانی و مالی را کاهش داده و عمر مفید ساختمان را بالا می‌برد.
• نصب آسان و سریع:به دلیل ماهیت آماده و قطعاتی، فرایند نصب آن نسبت به روش‌های سنتی سریع‌تر و کم‌پیچیده‌تر است که منجر به صرفه‌جویی در زمان و نیروی کار می‌شود.
• صرفه اقتصادی:با توجه به کاهش وزن سازه، امکان تولید انبوه و کاهش نیاز به تعمیرات پرهزینه در آینده، در بلندمدت می‌تواند هزینه‌های ساخت و نگهداری را کاهش دهد.
• انعطاف‌پذیری:امکان حرکت کنترل‌شده دیوار را فراهم می‌کند که در هنگام تغییر شکل‌های سازه (مانند زلزله) حیاتی است و از تمرکز تنش جلوگیری می‌کند.

عوامل مؤثر بر قیمت ناودانی منقطع

قیمت ناودانی منقطع تحت تأثیر عوامل متعددی قرار دارد که در هنگام خرید باید به آن‌ها توجه کرد:

• قیمت مواد اولیه:نوسانات قیمت فولاد و هزینه پوشش گالوانیزه (در صورت استفاده) تأثیر مستقیم بر قیمت نهایی دارد.
• ابعاد و وزن:هرچه ابعاد ناودانی (طول، عرض جان، ارتفاع بال) بزرگ‌تر و وزن آن بیشتر باشد، قیمت آن نیز بالاتر خواهد بود.
• جنس:ناودانی گالوانیزه به دلیل مقاومت بیشتر در برابر زنگ‌زدگی و خوردگی، معمولاً گران‌تر از نوع ورق سیاه است.
• روش تولید:کیفیت جوش‌ها و برش‌ها در فرآیند تولید و دقت ساخت بر قیمت تأثیرگذار است.
• میزان عرضه و تقاضا:نوسانات بازار و تقاضای عمومی برای مصالح ساختمانی می‌تواند قیمت‌ها را تغییر دهد.
• برند و تولیدکننده:برندهای معتبر و شناخته‌شده در صنعت، ممکن است به دلیل تضمین کیفیت، قیمت بالاتری داشته باشند.
• هزینه‌های جانبی:شامل هزینه‌های حمل و نقل، بسته‌بندی و نصب می‌شود که باید در برآورد کلی لحاظ گردد.

سؤالات متداول درباره ناودانی منقطع

ناودانی منقطع چه تفاوتی با ناودانی معمولی دارد؟

ناودانی منقطع از چند قطعه جداگانه تشکیل شده و برای کاهش وزن و ایجاد حرکت کنترل‌شده (کشویی) در دیوارها به منظور افزایش مقاومت لرزه‌ای استفاده می‌شود، در حالی که ناودانی معمولی یکپارچه است و استحکام و مقاومت بیشتری در کاربردهای سازه‌ای و باربر دیگر دارد.

آیا استفاده از ناودانی منقطع در پروژه‌های عمرانی اجباری است؟

بله، طبق پیوست ششم آیین‌نامه ۲۸۰۰ مقررات ملی ساختمان، استفاده از وال پست (از جمله ناودانی منقطع) برای مقاوم‌سازی دیوارها در برابر زلزله در ایران الزامی است و عدم رعایت آن می‌تواند منجر به عدم تأیید پایان کار شود.

ابعاد ناودانی منقطع برای دیوارهای با ضخامت‌های مختلف چگونه انتخاب می‌شود؟

ابعاد ناودانی منقطع معمولاً متناسب با ضخامت دیوار انتخاب می‌شود. برای دیوارهای ۱۰، ۱۵ و ۲۰ سانتی‌متری، به ترتیب از ناودانی‌هایی با عرض جان ۱۰.۵، ۱۵.۵ و ۲۰.۵ سانتی‌متر استفاده می‌گردد تا کاملاً در ضخامت دیوار جای بگیرد.

وال پست منقطع بیشتر در ساخت چه دیوارهایی استفاده می‌شود؟

ناودانی منقطع به ویژه در ساخت دیوارهای غیر باربر که با بلوک‌های سبک مانند هبلکس ساخته می‌شوند، کاربرد حیاتی دارد؛ زیرا این بلوک‌ها به تجهیزات جانبی برای افزایش ایمنی در برابر زلزله و جلوگیری از خروج از صفحه نیاز دارند.

سخن پایانی

ناودانی منقطع به عنوان یک راهکار مهندسی نوین و مطابق با آخرین ضوابط ساختمانی، نقشی حیاتی در افزایش ایمنی و دوام ساختمان‌ها، به ویژه در مناطق زلزله‌خیز، ایفا می‌کند. با درکی صحیح از چیستی، کاربردها، انواع و نحوه اجرای این عنصر، می‌توانیم سازه‌هایی پایدارتر و مقاوم‌تر در برابر نیروهای طبیعی بسازیم. انتخاب صحیح و اجرای اصولی ناودانی منقطع، سرمایه‌گذاری هوشمندانه‌ای برای تضمین امنیت و طول عمر ساختمان شماست.
