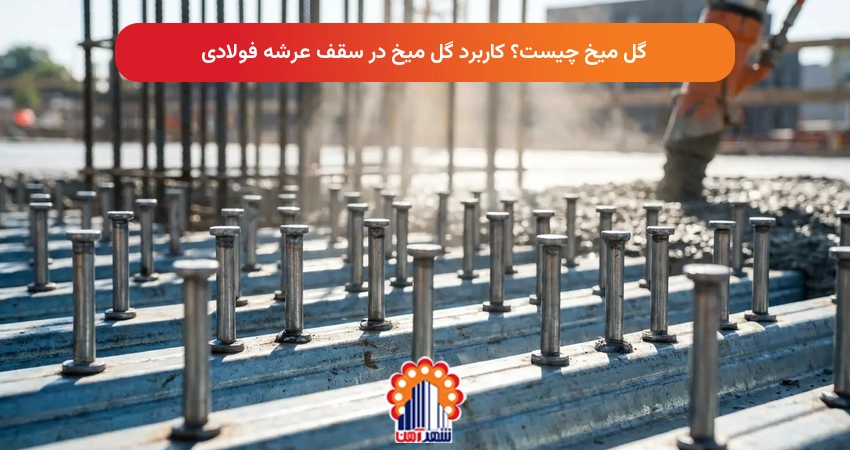

گل میخ چیست؟ کاربرد گل میخ در سقف عرشه فولادی

گل میخ، قطعه‌ای کوچک اما حیاتی در صنعت ساختمان‌سازی مدرن است که نقش محوری در استحکام و پایداری سقف‌های عرشه فولادی ایفا می‌کند. این برشگیر فولادی، اتصال‌دهنده‌ای قدرتمند میان بتن و ورق‌های فولادی است که عملکرد یکپارچه سازه را تضمین می‌کند و مقاومت آن را در برابر نیروهای برشی به طرز چشمگیری افزایش می‌دهد. در این مقاله جامع از شهرآهن، به بررسی کامل این ابزار مهم - از تعریف و مشخصات فنی گرفته تا روش‌های تولید، نصب، تست و کاربردهای آن - خواهیم پرداخت تا درک عمیقی از این جزء کلیدی سازه به دست آورید.

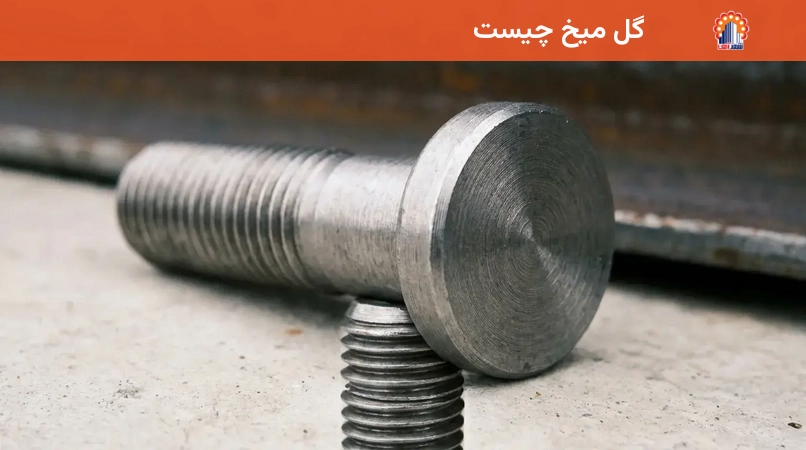

گل میخ چیست

تعریف و نقش کلیدی در سقف‌های عرشه فولادی

گل میخ (Shear Stud) یک اتصال‌دهنده برشی از فولاد کم کربن است که برای ایجاد اتصال مکانیکی بین دال بتنی و ورق‌های عرشه فولادی در سقف‌های کامپوزیت به کار می‌رود. وظیفه اصلی آن، انتقال نیروهای برشی و جلوگیری از لغزش نسبی بین این دو جزء است. با جوش داده شدن گل میخ‌ها به ورق‌های فولادی و سپس بتن‌ریزی، بتن و ورق به صورت یکپارچه عمل می‌کنند و مقاومت کلی سقف به طور قابل توجهی افزایش می‌یابد. بدون گل میخ، بتن و فولاد مستقل عمل می‌کنند که منجر به کاهش ظرفیت باربری و افزایش خیز سقف می‌شود.

اهمیت آن در افزایش مقاومت برشی و یکپارچگی سازه

نقش گل میخ در افزایش مقاومت برشی و یکپارچگی سازه حیاتی است. این اتصال قوی تضمین می‌کند که بتن و فولاد به عنوان یک واحد سازه‌ای عمل کنند. این یکپارچگی مزایای زیر را به همراه دارد:

• افزایش مقاومت خمشی و ظرفیت باربری.
• کاهش خیز و بهبود عملکرد لرزه‌ای.
• توزیع یکنواخت نیروها.

استفاده از گل میخ به پایداری، ایمنی و کارایی کلی سقف‌های عرشه فولادی کمک شایانی می‌کند.

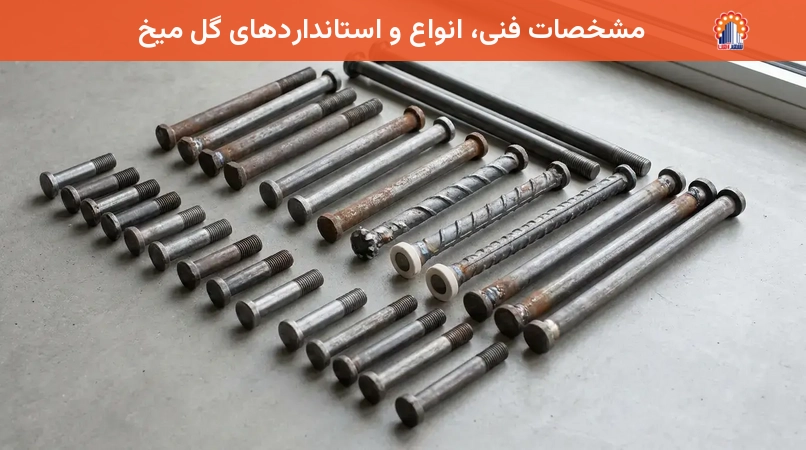

مشخصات فنی، انواع و استانداردهای گل میخ

ابعاد رایج و جنس گل میخ (قطر، طول، فولاد کم کربن)

گل میخ‌ها از فولاد کم کربن با کیفیت بالا تولید می‌شوند. استانداردهایی نظیر ASTM A108، BS 5400، ISO 13918 و AWS D1.1 مشخصات مواد و فرآیند ساخت آن‌ها را تعیین می‌کنند.

ابعاد رایج:

• قطر:13، 16، 19 و 22 میلی‌متر (19 میلی‌متر در ایران رایج‌تر است).
• طول:75، 100، 125 و 150 میلی‌متر (19x100 میلی‌متر در ساختمان‌های چند طبقه رایج است).
• حداقل ارتفاع پس از نصب:40 میلی‌متر بیرون‌زدگی از سطح ورق.
• قانون قطر:نباید از 2.5 برابر ضخامت فلز پایه بیشتر باشد.

انواع گل میخ (بر اساس ظاهر و کاربرد: ساده، طرح‌دار، جوشی، رزوه دار)

گل میخ‌ها بر اساس نحوه اتصال و کاربرد به انواع مختلفی تقسیم می‌شوند:

• گل میخ جوشی:رایج‌ترین نوع، با دستگاه استادولدینگ جوش داده می‌شود.
• گل میخ پرسی/مکانیکی:بدون جوشکاری و با فشار نصب می‌شود.
• گل میخ رزوه دار:برای اتصالات قابل تنظیم یا سازه‌های پیش‌ساخته.
• گل میخ استنلس استیل:برای محیط‌های خورنده.

از نظر خواص مکانیکی نیز به سه دسته A، B و C تقسیم می‌شوند.

استانداردهای تولید و خواص مکانیکی (ASTM A108, ISO 13918, استحکام کششی)

رعایت استانداردهای بین‌المللی (مانند ASTM A108, ISO 13918) برای تضمین کیفیت گل میخ حیاتی است.

خواص مکانیکی کلیدی:

• استحکام کششی:تا 420 N/mm2.
• استحکام تسلیم:تا 345 N/mm2.
• ازدیاد طول نسبی:15 تا 20 درصد، نشان‌دهنده شکل‌پذیری مناسب.

این خواص تضمین می‌کنند که گل میخ نیروهای وارده را تحمل کند و در شرایط بحرانی، بدون شکست ناگهانی، تغییر شکل دهد.

روش‌های تولید: فورج سرد و گرم (تفاوت‌ها و اهمیت کیفیت)

روش تولید گل میخ تأثیر بسزایی بر کیفیت نهایی آن دارد:

• فورج سرد (Cold Forging):روش برتر. فلز در دمای اتاق تحت فشار بالا شکل می‌گیرد. این فرآیند منجر به تولید گل میخ‌هایی با کیفیت بالا، یکنواخت، بدون ترک، و با افزایش استحکام، سختی و جوش‌پذیری بهتر می‌شود.
• فورج گرم (Hot Forging):توصیه نمی‌شود. فلز در دمای بالا شکل می‌گیرد که می‌تواند منجر به کیفیت پایین‌تر، ساختار ناهمگن، کاهش استحکام و جوش‌پذیری ضعیف شود.

انتخاب گل میخ تولید شده به روش فورج سرد برای ایمنی و دوام سازه بسیار حیاتی است.

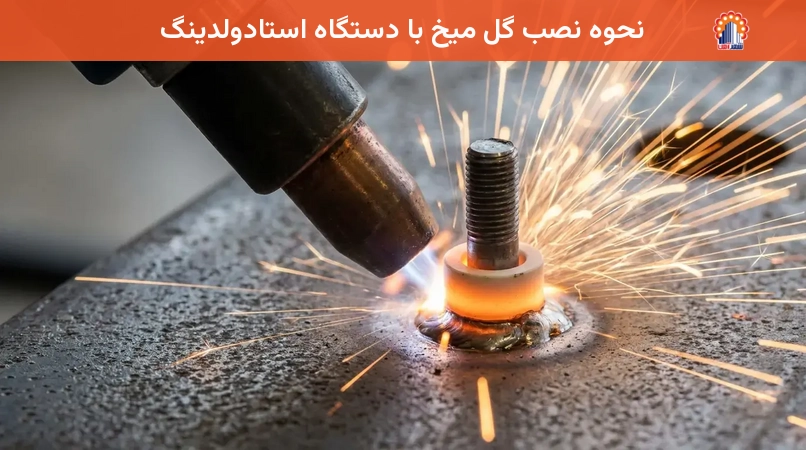

نحوه نصب گل میخ با دستگاه استادولدینگ

آشنایی با دستگاه استادولدینگ و سرامیک گل میخ

نصب گل میخ‌ها با فرآیند جوشکاری "استادولدینگ"انجام می‌شود. دستگاه استادولدینگ برای جوشکاری سریع و دقیق گل میخ به سطوح فولادی طراحی شده است. دو روش اصلی عبارتند از:

• جوشکاری تخلیه خازنی (CD):برای گل میخ‌های کوچکتر و ورق‌های نازک‌تر، با سرعت بالا.
• جوشکاری قوس کششی (DA/AD):برای گل میخ‌های بزرگتر و کاربردهای سنگین‌تر، ایجاد اتصال قوی.

شعله‌پوش سرامیکی (Ceramic Ferrule)جزء حیاتی است که اطراف گل میخ قرار می‌گیرد. وظایف آن شامل محافظت از حوضچه مذاب، جلوگیری از پاشش مواد مذاب، و شکل‌دهی به جوش است.

مراحل و روش‌های اتصال گل میخ (مستقیم، روی ورق گالوانیزه)

1. اتصال مستقیم روی بال تیر:گل میخ مستقیماً به بال فوقانی تیرهای فولادی جوش داده می‌شود.
2. اتصال روی ورق گالوانیزه:گل میخ‌ها از طریق ورق گالوانیزه به بال تیر زیرین جوش داده می‌شوند. این روش سرعت نصب را افزایش می‌دهد.

نکات کلیدی در اجرای صحیح جوشکاری گل میخ

برای اطمینان از کیفیت اتصال، رعایت نکات زیر ضروری است:

• سطوح خشک و تمیز:سطوح باید عاری از رطوبت، زنگ‌زدگی یا آلودگی باشند.
• پایداری گان:گان باید ثابت و عمود بر سطح نگه داشته شود.
• تعویض قطعات مصرفی:لیفت و نگهدارنده گان پس از حدود 10,000 گل میخ تعویض شوند.
• بازرسی اولیه:گل میخ‌ها از نظر عیوب بررسی شوند.
• نگه داشتن گان:پس از اتمام قوس، گان به مدت 3 ثانیه نگه داشته شود.
• حذف شعله‌پوش:پس از سرد شدن جوش، شعله‌پوش برداشته شود.

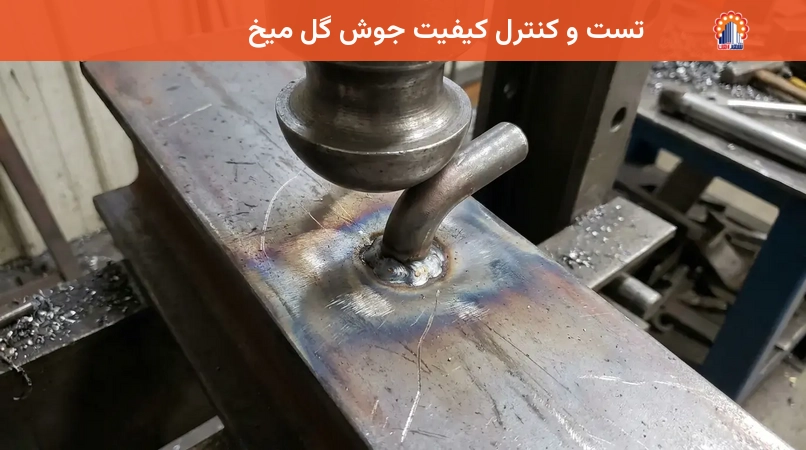

تست و کنترل کیفیت جوش گل میخ

اهمیت تست‌های کیفی و روش خمشی

کنترل کیفیت جوش گل میخ پس از نصب برای اطمینان از عملکرد صحیح و ایمنی سازه حیاتی است.

تست خمشی (Bend Test):اصلی‌ترین و رایج‌ترین تست است. در این تست:

• گل میخ تحت فشار یکنواخت (نه ضربه) قرار می‌گیرد.
• باید به گونه‌ای خم شود که زاویه‌ای حدود 30 درجه نسبت به محور طولی اولیه خود ایجاد کند.
• در حین این خمیدگی، گل میخ نباید بشکند یا از سطح فولادی جدا شود.

این تست نشان‌دهنده کیفیت بالای جوش و اتصال صحیح است.

کاربردها و عوامل مؤثر بر قیمت گل میخ

کاربردهای متنوع گل میخ در صنعت ساختمان و فراتر

کاربرد اصلی گل میخ در سقف‌های عرشه فولادی و سازه‌های کامپوزیت است، اما در بخش‌های دیگری نیز کاربرد دارد:

• پل‌سازی:برای اتصال مرکب بین عرشه بتنی و تیرهای فولادی.
• دیوارهای برشی:در دیوارهای برشی کامپوزیت برای افزایش مقاومت.
• کاربردهای خاص:مانند کنترل ترافیک یا اتصال قطعات فلزی.

عوامل اصلی تعیین‌کننده قیمت گل میخ

قیمت گل میخ تحت تأثیر عوامل متعددی قرار دارد:

• قطر و طول:ابعاد بزرگتر معمولاً قیمت بالاتری دارند.
• نوع آلیاژ:آلیاژهای خاص مانند استنلس استیل گران‌تر هستند.
• وزن محصول:وزن کلی گل میخ‌ها بر قیمت تأثیر می‌گذارد.
• برند تولیدکننده و استانداردها:برندهای معتبر و تولید مطابق با استانداردهای بین‌المللی (فورج سرد) قیمت بالاتری دارند.
• حجم سفارش و نوسانات بازار فولاد:خرید عمده و تغییرات قیمت جهانی فولاد نیز مؤثر است.

برای اطلاع از قیمت‌های به‌روز و مشاوره تخصصی، با کارشناسان شهرآهن تماس بگیرید.

سؤالات متداول درباره گل میخ

گل میخ عرشه فولادی چیست و چه کاربردی دارد؟

گل میخ عرشه فولادی یک اتصال‌دهنده برشی از فولاد کم کربن است که در سقف‌های عرشه فولادی برای ایجاد اتصال یکپارچه بین ورق‌های فولادی و بتن استفاده می‌شود. کاربرد اصلی آن شامل انتقال نیروهای برشی، جلوگیری از لغزش و افزایش مقاومت خمشی، ظرفیت باربری و عملکرد لرزه‌ای سقف است.

فاصله استاندارد بین گل میخ‌ها چقدر است؟

فاصله استاندارد بین گل میخ‌ها ثابت نیست و به بارهای وارده، ضخامت دال بتنی، نوع ورق عرشه فولادی و طراحی سازه بستگی دارد. این فاصله توسط مهندس سازه و بر اساس محاسبات دقیق آیین‌نامه‌ای تعیین می‌شود.

ابعاد رایج گل میخ عرشه فولادی کدامند؟

رایج‌ترین ابعاد گل میخ عرشه فولادی شامل قطرهای 13، 16، 19 و 22 میلی‌متر و طول‌های 75، 100، 125 و 150 میلی‌متر است. در ایران، گل میخ با قطر 19 میلی‌متر و طول 100 میلی‌متر (19x100) از پرکاربردترین ابعاد در پروژه‌های ساختمانی محسوب می‌شود.

جمع‌بندی

گل میخ به عنوان یک برشگیر حیاتی، نقش بی‌بدیلی در ایجاد اتصال مرکب و افزایش پایداری سقف‌های عرشه فولادی دارد. از تعریف و انواع آن گرفته تا روش‌های تولید باکیفیت (فورج سرد)، نصب دقیق با دستگاه استادولدینگ و اهمیت کنترل کیفیت جوش، هر جنبه‌ای از این قطعه بر دوام و ایمنی سازه تأثیرگذار است. انتخاب صحیح و اجرای اصولی گل میخ، تضمین‌کننده عملکرد بهینه و طول عمر سازه خواهد بود. برای کسب اطلاعات بیشتر و مشاوره تخصصی، با کارشناسان شهرآهن در ارتباط باشید.
