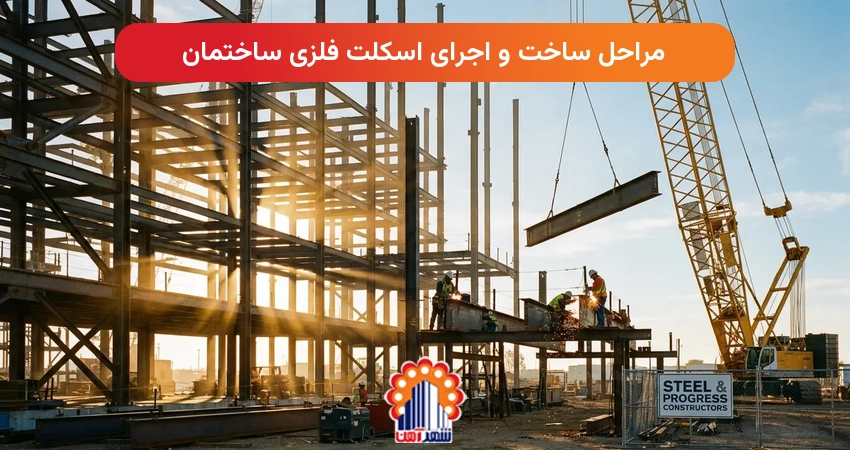

مراحل ساخت و اجرای اسکلت فلزی ساختمان

اسکلت فلزی، ستون فقرات بسیاری از سازه‌های مدرن امروزی به شمار می‌رود که به دلیل سرعت اجرا، مقاومت بالا در برابر زلزله و انعطاف‌پذیری در طراحی، انتخابی محبوب است. از برج‌های بلند گرفته تا ساختمان‌های مسکونی، درک مراحل ساخت و اجرای این سازه‌ها برای مهندسان، کارفرمایان و حتی علاقه‌مندان به صنعت ساختمان ضروری است. این مقاله به صورت جامع و گام‌به‌گام، شما را با تمام مراحل ساخت و نصب اسکلت فلزی آشنا می‌کند تا درک عمیقی از این فرآیند پیچیده و حیاتی به دست آورید و با اصول اساسی ساخت و اجرای اسکلت فلزی و اهمیت آن در صنعت ساختمان آشنا شوید.

اسکلت فلزی چیست و چرا انتخاب می‌شود؟

سازه‌های فولادی به دلیل ویژگی‌های منحصربه‌فرد خود، جایگاه ویژه‌ای در صنعت ساختمان پیدا کرده‌اند. درک ماهیت و مزایای این سازه‌ها، اولین گام برای شناخت مراحل ساخت آن‌هاست.

تعریف اسکلت فلزی و اجزای اصلی آن

اسکلت فلزی به مجموعه‌ای از اعضای سازه‌ای گفته می‌شود که از فولاد ساخته شده و با اتصالات خاصی به یکدیگر متصل شده‌اند تا بارها را تحمل کرده و به فونداسیون منتقل کنند. اجزای اصلی یک اسکلت فلزی شامل موارد زیر است:

• ستون‌ها:اعضای عمودی که بارها را از طبقات بالاتر به فونداسیون منتقل می‌کنند.
• تیرها:اعضای افقی که بار سقف و کف را به ستون‌ها منتقل می‌کنند.
• مهاربندها (Braces):اعضایی که برای افزایش مقاومت سازه در برابر نیروهای جانبی مانند باد و زلزله به صورت مورب بین ستون‌ها و تیرها قرار می‌گیرند.
• اتصالات:نقاطی که اجزای مختلف سازه (مانند تیر به ستون) را به یکدیگر متصل می‌کنند و نقش حیاتی در انتقال نیرو دارند.

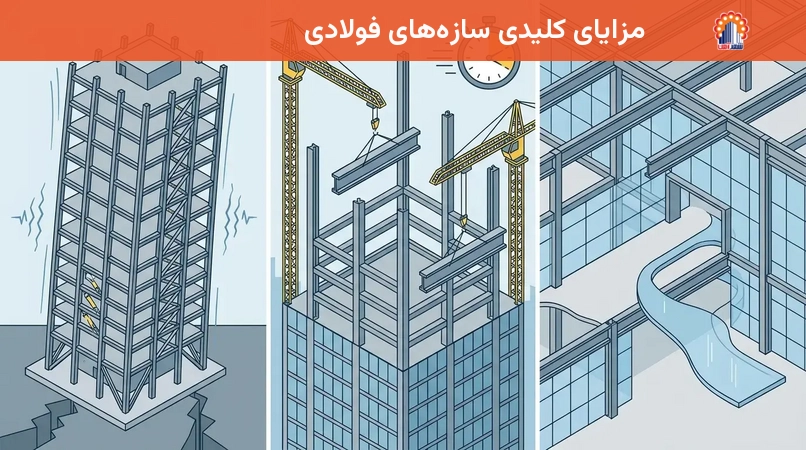

مزایای کلیدی سازه‌های فولادی

انتخاب اسکلت فلزی برای یک پروژه ساختمانی دلایل متعددی دارد که مهم‌ترین آن‌ها عبارتند از:

• مقاومت بالا در برابر زلزله:فولاد به دلیل خاصیت شکل‌پذیری بالا، می‌تواند انرژی زلزله را جذب کرده و تغییر شکل‌های زیادی را بدون شکست ناگهانی تحمل کند.
• سرعت اجرای بالا:قطعات فولادی در کارخانه ساخته شده و در محل پروژه مونتاژ می‌شوند که این امر به طور قابل توجهی زمان ساخت را کاهش می‌دهد.
• انعطاف‌پذیری در طراحی:فولاد امکان ایجاد دهانه‌های بزرگ و طرح‌های معماری متنوع را فراهم می‌کند.
• دوام و طول عمر زیاد:در صورت محافظت مناسب در برابر خوردگی، سازه‌های فولادی عمر طولانی دارند.
• وزن کمتر سازه:نسبت به سازه‌های بتنی، اسکلت فلزی وزن کمتری دارد که منجر به کاهش ابعاد فونداسیون و صرفه‌جویی در هزینه‌ها می‌شود.
• قابلیت بازیافت:فولاد یک ماده قابل بازیافت است که از نظر زیست‌محیطی مزیت محسوب می‌شود.

مراحل ساخت اسکلت فلزی؛ از طراحی و نقشه شاپ تا ساخت در کارخانه

فرآیند ساخت اسکلت فلزی به دو بخش اصلی تقسیم می‌شود: مراحل پیش از ساخت در محل پروژه و ساخت قطعات در کارخانه. این مراحل نیازمند برنامه‌ریزی دقیق و هماهنگی کامل هستند.

برنامه‌ریزی، طراحی و اخذ مجوزها

پیش از هرگونه عملیات اجرایی، فاز برنامه‌ریزی و طراحی آغاز می‌شود که شامل گام‌های زیر است:

1. مطالعات اولیه و تحلیل سایت:شامل بررسی‌های ژئوتکنیکی (آزمایش خاک) برای تعیین ظرفیت باربری زمین و طراحی مناسب فونداسیون.
2. طراحی معماری و سازه‌ای:معماران طرح کلی ساختمان را ارائه می‌دهند و مهندسان سازه با استفاده از نرم‌افزارهای پیشرفته مانند ETABS، SAP2000 و SAFE، محاسبات دقیق سازه‌ای را انجام داده و نقشه‌های اجرایی (نقشه شاپ) را تهیه می‌کنند. این نقشه‌ها شامل جزئیات ابعاد، مقاطع، اتصالات و محل دقیق هر قطعه است.
3. اخذ مجوزهای لازم:دریافت پروانه‌های ساختمانی از مراجع ذی‌صلاح شهری و سایر نهادهای مربوطه.
4. تخریب و آماده‌سازی زمین:در صورت نیاز، سازه‌های قدیمی تخریب شده و زمین برای شروع عملیات فونداسیون آماده می‌شود.

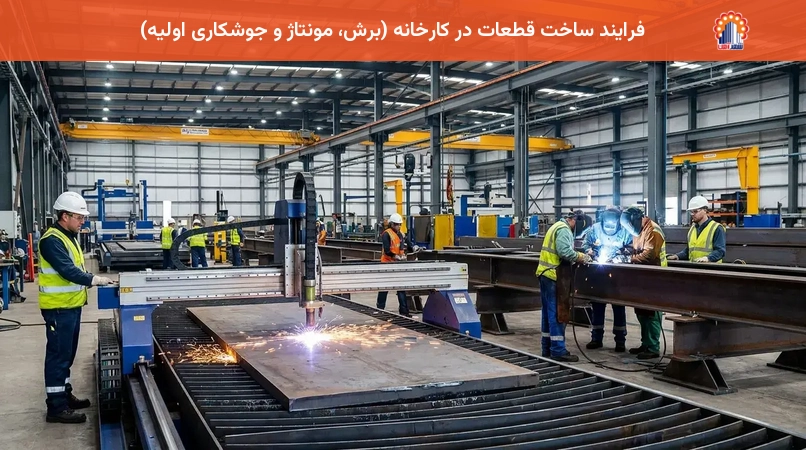

فرایند ساخت قطعات در کارخانه (برش، مونتاژ و جوشکاری اولیه)

پس از نهایی شدن نقشه‌های اجرایی، ساخت قطعات در کارخانه آغاز می‌شود. این مرحله نیازمند دقت بالا و استفاده از ماشین‌آلات پیشرفته است:

1. برنامه‌ریزی زمان‌بندی:تعیین دقیق زمان‌بندی برای هر مرحله از ساخت قطعات به منظور هماهنگی با زمان نصب در محل پروژه.
2. برش و پخ‌زنی ورق‌ها:ورق‌های فولادی با استفاده از دستگاه‌های CNC، گیوتین، پلاسما یا هواگاز (Oxy-fuel) با دقت بالا برش داده شده و در صورت نیاز، لبه‌های آن‌ها برای جوشکاری پخ‌زنی می‌شوند.
3. شکل‌دهی ورق‌ها (تسمه‌سازی):برای ساخت مقاطع خاص مانند تیرورق‌ها یا ستون‌های باکس، ورق‌ها به شکل مورد نظر خم و شکل داده می‌شوند.
4. سوراخ‌کاری:سوراخ‌های لازم برای اتصالات پیچ و مهره‌ای با استفاده از دستگاه‌های پانچ یا دریل با دقت بالا ایجاد می‌شوند. استفاده از شابلون‌ها برای تضمین دقت موقعیت سوراخ‌ها رایج است.
5. مونتاژ اولیه:قطعات برش خورده و سوراخ‌کاری شده به صورت اولیه در کارخانه مونتاژ می‌شوند تا ابعاد و زوایا کنترل شوند.
6. جوشکاری نهایی:قطعات مونتاژ شده با استفاده از روش‌های جوشکاری پیشرفته مانند جوش زیرپودری (Submerged Arc Welding) یا جوش CO2 به یکدیگر متصل می‌شوند. این مرحله شامل جوشکاری ستون‌ها، تیرها و سخت‌کننده‌ها است. کنترل کیفیت جوش‌ها در این مرحله بسیار حیاتی است.

نصب اسکلت فلزی در سایت؛ فونداسیون، بولت‌گذاری و مونتاژ

پس از ساخت قطعات در کارخانه، نوبت به انتقال آن‌ها به محل پروژه و نصب دقیق در سایت می‌رسد. این مرحله نیازمند دقت بالا در اجرای فونداسیون و مونتاژ است.

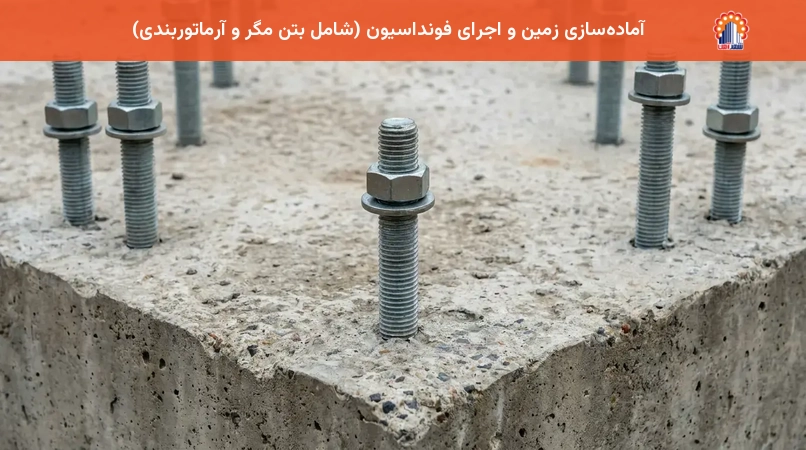

آماده‌سازی زمین و اجرای فونداسیون (شامل بتن مگر و آرماتوربندی)

فونداسیون، پایه و اساس هر سازه‌ای است و اجرای صحیح آن در سازه‌های فلزی اهمیت ویژه‌ای دارد:

1. گودبرداری و تسطیح:زمین به عمق مورد نیاز گودبرداری شده و کف آن تسطیح می‌شود.
2. اجرای بتن مگر (Lean Concrete):یک لایه نازک بتن با عیار سیمان پایین (بتن مگر) روی کف گودبرداری شده ریخته می‌شود. هدف از بتن مگر، ایجاد یک سطح صاف و تمیز برای آرماتوربندی و جلوگیری از جذب آب بتن اصلی توسط خاک است.
3. آرماتوربندی:میلگردها طبق نقشه‌های سازه بافته شده و در محل خود قرار می‌گیرند. این مرحله شامل رعایت دقیق پوشش بتن و فواصل میلگردها است.
4. قالب‌بندی:قالب‌های لازم برای بتن‌ریزی فونداسیون نصب می‌شوند.
5. بتن‌ریزی فونداسیون:بتن با عیار و اسلامپ مشخص ریخته شده و ویبره می‌شود تا حباب‌های هوا خارج شوند.
6. نصب دقیق انکر بولت‌ها (Anchor Bolts):این مرحله حیاتی‌ترین بخش اجرای فونداسیون برای سازه‌های فلزی است. انکر بولت‌ها باید با دقت بسیار بالا و طبق نقشه‌های اجرایی در محل صحیح خود قرار گیرند، زیرا هرگونه انحراف می‌تواند منجر به مشکلات جدی در نصب ستون‌ها و کل سازه شود. بیس پلیت‌ها (Base Plates) نیز باید با دقت روی انکر بولت‌ها نصب شوند.

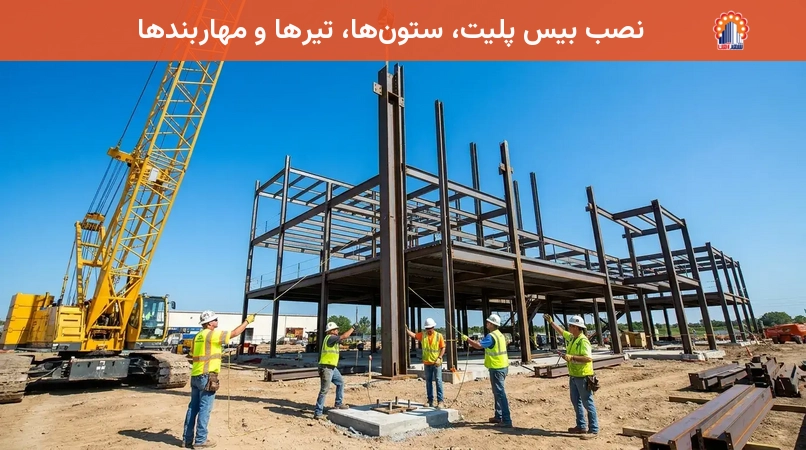

نصب بیس پلیت، ستون‌ها، تیرها و مهاربندها

پس از آماده‌سازی فونداسیون، نوبت به نصب اجزای اصلی اسکلت فلزی می‌رسد:

1. حمل و نقل قطعات:قطعات ساخته شده در کارخانه با رعایت نکات ایمنی به محل پروژه منتقل می‌شوند.
2. نصب بیس پلیت‌ها:بیس پلیت‌ها با استفاده از انکر بولت‌های از پیش نصب شده در فونداسیون، با دقت تراز و محکم می‌شوند. این مرحله پایه و اساس تراز بودن کل سازه است.
3. نصب ستون‌ها:ستون‌ها (مانند ستون‌های مربعی، H شکل یا دوبل IPE) با استفاده از جرثقیل در محل خود قرار گرفته و به بیس پلیت‌ها متصل می‌شوند. شاقول‌کاری دقیق ستون‌ها در این مرحله برای اطمینان از عمود بودن آن‌ها ضروری است.
4. نصب تیرهای اصلی و فرعی:تیرهای اصلی (افقی یا شیب‌دار) بین ستون‌ها و سپس تیرهای فرعی برای تحمل بار سقف و کف نصب می‌شوند.
5. نصب اجزای راه‌پله:در صورت وجود، اجزای فلزی راه‌پله نیز در این مرحله نصب می‌شوند.
6. نصب مهاربندها:مهاربندهای بادبندی و لرزه‌ای (مانند مهاربندهای ضربدری یا شورون) با استفاده از ورق‌های اتصال (Gusset Plates) و مقاطع دوبل نبشی یا ناودانی نصب می‌شوند تا مقاومت سازه در برابر نیروهای جانبی افزایش یابد.

انواع اتصالات اسکلت فلزی؛ جوشی و پیچ و مهره‌ای

اتصالات نقش حیاتی در انتقال نیروها بین اعضای سازه‌ای دارند و انتخاب نوع اتصال (جوشی یا پیچ و مهره‌ای) بر عملکرد، سرعت و هزینه پروژه تأثیرگذار است.

اتصالات جوشی: ویژگی‌ها و نکات اجرایی

در اتصالات جوشی، اعضای فولادی با ذوب کردن فلز پایه و فلز پرکننده به یکدیگر متصل می‌شوند.

• مزایا:ایجاد اتصال صلب و یکپارچه، انتقال کامل نیروها، ظاهر یکدست‌تر.
• معایب:نیاز به نیروی کار ماهر، حساسیت به شرایط آب و هوایی (باد، باران)، احتمال ایجاد تنش‌های پسماند و اعوجاج حرارتی، دشواری در اصلاح یا دمونتاژ.
• نکات اجرایی:کنترل کیفیت دقیق جوش‌ها (با استفاده از تست‌های غیرمخرب مانند UT، MT، PT)، انتخاب صحیح الکترود، رعایت پیش‌گرمایش و پس‌گرمایش در صورت لزوم، و جلوگیری از عیوب رایج جوشکاری مانند نفوذ ناقص، آخال سرباره، تخلخل و ترک.

اتصالات پیچ و مهره‌ای: مزایا و ملاحظات نصب

در اتصالات پیچ و مهره‌ای، اعضای سازه‌ای با استفاده از پیچ و مهره‌های با مقاومت بالا به یکدیگر متصل می‌شوند.

• مزایا:سرعت بالای نصب، امکان دمونتاژ و اصلاح آسان، کنترل کیفیت ساده‌تر، نیاز کمتر به نیروی کار بسیار ماهر در محل نصب.
• معایب:هزینه اولیه بالاتر برای پیچ و مهره‌ها، نیاز به دقت بالا در سوراخ‌کاری، احتمال لغزش در اتصالات اصطکاکی در صورت عدم سفت‌شدگی مناسب.
• ملاحظات نصب:استفاده از پیچ و مهره‌های با گرید مناسب (مانند A325، A490)، رعایت روش‌های صحیح سفت کردن پیچ‌ها (مانند روش چرخش مهره، آچار کالیبره یا استفاده از واشرهای DTI)، و اطمینان از هم‌راستایی دقیق سوراخ‌ها برای جلوگیری از آسیب به پیچ‌ها یا اعضا.

در ادامه، مقایسه‌ای بین اتصالات جوشی و پیچ و مهره‌ای ارائه شده است:

کنترل کیفیت، رنگ‌آمیزی و پوشش ضدحریق اسکلت

پس از نصب اسکلت، مراحل نهایی برای تضمین دوام، ایمنی و زیبایی سازه انجام می‌شود که شامل کنترل کیفیت مستمر و اعمال پوشش‌های محافظ است.

اهمیت نظارت و کنترل کیفیت در هر مرحله

کنترل کیفیت یک فرآیند مستمر است که از مرحله طراحی تا پایان نصب ادامه دارد:

• نظارت مداوم:بازرسان و مهندسان ناظر باید در تمام مراحل ساخت در کارخانه و نصب در سایت حضور داشته باشند.
• رعایت استانداردهای مهندسی:تمامی مراحل باید مطابق با مقررات ملی ساختمان (به ویژه مبحث ۱۰) و سایر استانداردهای بین‌المللی انجام شود.
• آزمایش‌های غیرمخرب (NDT):برای اطمینان از کیفیت جوش‌ها، آزمایش‌هایی مانند تست التراسونیک (UT)، ذرات مغناطیسی (MT) و مایعات نافذ (PT) انجام می‌شود.
• دقت در اندازه‌گیری‌ها:تمامی ابعاد، ترازها و شاقول‌کاری‌ها باید با ابزارهای دقیق کنترل شوند.
• ایمنی کارگران:رعایت پروتکل‌های ایمنی در هنگام بلند کردن، جابجایی و نصب قطعات فولادی برای جلوگیری از حوادث ضروری است.

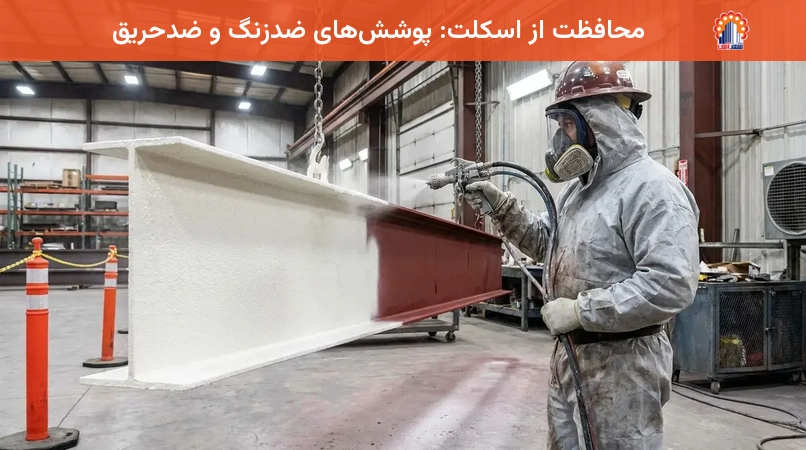

محافظت از اسکلت: پوشش‌های ضدزنگ و ضدحریق

برای افزایش طول عمر و ایمنی سازه فولادی، اعمال پوشش‌های محافظ ضروری است:

• پوشش‌های ضدزنگ (Anti-corrosion Coatings):فولاد در معرض رطوبت و اکسیژن دچار خوردگی می‌شود. برای جلوگیری از این پدیده، از روش‌هایی مانند گالوانیزه کردن (پوشش روی) یا اعمال رنگ‌های ضدزنگ اپوکسی استفاده می‌شود. این پوشش‌ها یک لایه محافظ روی سطح فولاد ایجاد می‌کنند.
• پوشش‌های ضدحریق (Intumescent Coatings):فولاد در دماهای بالا (مانند آتش‌سوزی) مقاومت خود را از دست می‌دهد. پوشش‌های ضدحریق پف‌کننده (Intumescent Coatings) در مواجهه با حرارت، متورم شده و یک لایه عایق حرارتی ایجاد می‌کنند که از رسیدن حرارت مستقیم به فولاد جلوگیری کرده و زمان مقاومت سازه در برابر آتش را افزایش می‌دهد.

برآورد وزن آهن‌آلات و هزینه اسکلت فلزی

یکی از مهم‌ترین دغدغه‌های کارفرمایان، برآورد هزینه‌های ساخت اسکلت فلزی است. عوامل متعددی بر این هزینه تأثیرگذارند که شناخت آن‌ها برای برنامه‌ریزی مالی ضروری است.

عوامل تعیین‌کننده هزینه ساخت اسکلت فلزی

هزینه نهایی یک اسکلت فلزی به عوامل زیر بستگی دارد:

• اندازه و متراژ پروژه:هرچه متراژ زیربنا و تعداد طبقات ساختمان بیشتر باشد، حجم آهن‌آلات مصرفی و در نتیجه هزینه کل افزایش می‌یابد.
• پیچیدگی طراحی:طرح‌های معماری خاص، دهانه‌های بلند یا اشکال غیرمعمول، نیاز به مقاطع فولادی خاص و اتصالات پیچیده‌تر دارند که هزینه ساخت و نصب را بالا می‌برد.
• نوع اتصالات (جوشی یا پیچ و مهره‌ای):اتصالات پیچ و مهره‌ای ممکن است در ابتدا هزینه مواد بیشتری داشته باشند، اما سرعت نصب بالاتری دارند. اتصالات جوشی نیاز به نیروی کار ماهرتر و کنترل کیفیت دقیق‌تر دارند که می‌تواند بر هزینه نهایی تأثیر بگذارد.
• کیفیت و نوع مصالح:استفاده از فولاد با گرید بالاتر یا مقاطع خاص، هزینه بیشتری دارد. همچنین، کیفیت ورق‌ها و پروفیل‌ها بر قیمت نهایی مؤثر است.
• موقعیت جغرافیایی پروژه:هزینه‌های حمل و نقل مصالح و دستمزد نیروی کار در مناطق مختلف متفاوت است.
• هزینه‌های نیروی کار:دستمزد جوشکاران ماهر، نصابان و سایر کارگران متخصص، بخش قابل توجهی از هزینه‌ها را تشکیل می‌دهد.
• نوسانات بازار آهن‌آلات:قیمت فولاد به شدت تحت تأثیر نوسانات بازار جهانی و داخلی است و می‌تواند به طور مداوم تغییر کند.

سؤالات متداول درباره اسکلت فلزی

در این بخش به برخی از پرسش‌های رایج درباره ساخت و اجرای اسکلت فلزی پاسخ می‌دهیم.

مراحل ساخت ساختمان اسکلت فلزی از کجا شروع می‌شود؟

مراحل ساخت ساختمان اسکلت فلزی با مطالعات اولیه زمین و سایت، سپس طراحی معماری و سازه‌ای دقیق، و در نهایت اخذ مجوزهای لازم آغاز می‌شود. پس از آن، نوبت به اجرای فونداسیون و ساخت قطعات در کارخانه می‌رسد.

مهم‌ترین مرحله در اجرای فونداسیون اسکلت فلزی چیست؟

مهم‌ترین و حساس‌ترین مرحله در اجرای فونداسیون اسکلت فلزی، نصب دقیق و تراز انکر بولت‌ها و بیس پلیت‌ها است. هرگونه خطا در این مرحله می‌تواند منجر به ناترازی ستون‌ها و مشکلات جدی در کل سازه شود.

اسکلت فلزی پیچ و مهره‌ای بهتر است یا جوشی؟

انتخاب بین اسکلت فلزی پیچ و مهره‌ای و جوشی به عوامل مختلفی بستگی دارد. اتصالات پیچ و مهره‌ای سرعت نصب بالاتری دارند و امکان دمونتاژ را فراهم می‌کنند، در حالی که اتصالات جوشی صلبیت و یکپارچگی بیشتری به سازه می‌دهند. هر کدام مزایا و معایب خاص خود را دارند و انتخاب نهایی باید بر اساس نیازهای پروژه، بودجه و شرایط اجرایی صورت گیرد.

مدت زمان اجرای ساختمان اسکلت فلزی چقدر است؟

مدت زمان اجرای ساختمان اسکلت فلزی بسته به ابعاد، پیچیدگی پروژه، تعداد طبقات و شرایط آب و هوایی متفاوت است. با این حال، به طور کلی اجرای اسکلت فلزی به دلیل امکان ساخت همزمان قطعات در کارخانه و اجرای فونداسیون در محل، نسبت به سازه‌های بتنی سرعت بالاتری دارد.

ساخت و اجرای اسکلت فلزی فرآیندی دقیق و مهندسی‌شده است که نیازمند دانش فنی، برنامه‌ریزی دقیق و نظارت مستمر در تمامی مراحل است. از مطالعات اولیه و طراحی تا ساخت قطعات در کارخانه و نصب آن‌ها در محل پروژه، هر گام نقش حیاتی در استحکام، ایمنی و دوام نهایی سازه ایفا می‌کند. با رعایت استانداردهای لازم و بهره‌گیری از متخصصین مجرب، می‌توان سازه‌ای مقاوم، ایمن و با کیفیت بالا ساخت که در برابر چالش‌های محیطی و طبیعی پایدار باشد. امید است این مقاله درک جامعی از مراحل پیچیده اما ضروری ساخت اسکلت فلزی به شما ارائه کرده باشد. برای مشاوره تخصصی در زمینه خرید آهن‌آلات و اجرای اسکلت فلزی، با کارشناسان شهرآهن در تماس باشید.
