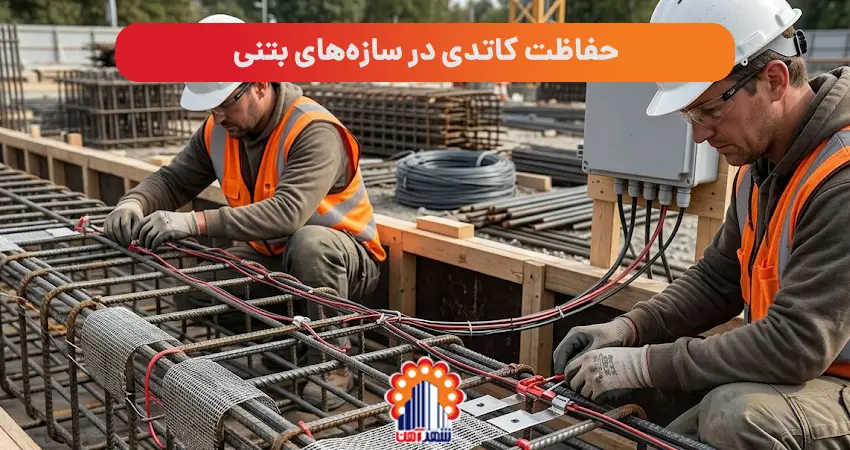

حفاظت کاتدی در سازه‌های بتنی: راهنمای جامع گام به گام برای جلوگیری از خوردگی میلگرد

خوردگی میلگرد در سازه‌های بتنی، چالشی جهانی است که می‌تواند به کاهش چشمگیر عمر مفید و ایمنی آن‌ها منجر شود. حفاظت کاتدی (CP) یک روش الکتروشیمیایی پیشرفته و اثبات‌شده برای مقابله با این پدیده مخرب است. این راهنمای جامع از شهرآهن، شما را با اصول، انواع، مراحل اجرای حفاظت کاتدی در بتن، چالش‌ها و نکات کلیدی آشنا می‌کند تا بتوانید این سیستم محافظتی را با موفقیت پیاده‌سازی کرده و سازه‌های خود را در برابر خوردگی میلگرد ایمن نگه دارید.

چرا حفاظت کاتدی برای سازه‌های بتنی ضروری است؟

خوردگی میلگرد در بتن یکی از مهم‌ترین عوامل تخریب سازه‌های بتنی در سراسر جهان است که سالانه میلیاردها دلار خسارت به بار می‌آورد. این فرآیند نه تنها به کاهش ظرفیت باربری و استحکام سازه منجر می‌شود، بلکه می‌تواند هزینه‌های گزافی را برای تعمیر و بازسازی در پی داشته باشد. درک دلایل و پیامدهای این پدیده، اهمیت به‌کارگیری روش‌های پیشگیرانه مانند حفاظت کاتدی را دوچندان می‌سازد.

به گفته گزارش SHRP S-337 سال ۱۹۹۳ با عنوان «حفاظت کاتدی المان‌های پل بتن مسلح»: «حفاظت کاتدی خود را به ‌عنوان تنها روش پایدار برای ترمیم سازه‌های بتن مسلح موجود ثابت کرده است؛ بنابراین، CP را نباید به ‌طور مجزا در نظر گرفت و باید به ‌عنوان بخشی از برنامه بهسازی تلقی کرد.»

عوامل اصلی خوردگی میلگرد در بتن

میلگرد در بتن به طور طبیعی توسط محیط قلیایی بتن محافظت می‌شود، اما عوامل متعددی می‌توانند این لایه محافظ را از بین ببرند:

• نفوذ یون‌های کلرید: اصلی‌ترین عامل خوردگی، به‌ویژه در محیط‌های دریایی، پل‌ها و سازه‌هایی که در معرض نمک‌های یخ‌زدا قرار دارند. یون‌های کلرید به سطح میلگرد نفوذ کرده و لایه غیرفعال‌کننده را تخریب می‌کنند.
• کربناته شدن بتن: واکنش دی‌اکسید کربن هوا با هیدروکسید کلسیم در بتن، باعث کاهش pH و از بین رفتن خاصیت قلیایی بتن می‌شود.
• رطوبت و چرخه‌های یخ‌زدگی و ذوب: وجود رطوبت برای پیشرفت خوردگی ضروری است و چرخه‌های یخ‌زدگی و ذوب می‌توانند با ایجاد ترک، نفوذ عوامل خورنده را تسهیل کنند.
• ترک‌خوردگی و آسیب‌های سطحی: ترک‌ها مسیرهای آسانی برای نفوذ آب، اکسیژن و یون‌های کلرید به میلگرد فراهم می‌کنند.
• کیفیت پایین بتن یا پوشش ناکافی: بتن با نفوذپذیری بالا یا ضخامت کم پوشش بتن روی میلگرد، محافظت کمتری در برابر عوامل خورنده ارائه می‌دهد.

پیامدهای ناشی از خوردگی میلگرد

زمانی که فرآیند خوردگی آغاز می‌شود، محصولات خوردگی (اکسید آهن) تشکیل می‌شوند که حجمی ۸ تا ۱۰ برابر فولاد اصلی را اشغال می‌کنند. این افزایش حجم، نیروهای انبساطی ایجاد می‌کند که از مقاومت کششی بتن فراتر رفته و به موارد زیر منجر می‌شود:

• ترک‌خوردگی
• بادکردگی
• ریزش قطعات بتن (پوسته شدن)
• کاهش سطح مقطع میلگرد
• کاهش ظرفیت باربری سازه

این آسیب‌ها می‌توانند عمر مفید سازه را به شدت کاهش داده و حتی منجر به خرابی ناگهانی شوند.

آشنایی با انواع سیستم‌های حفاظت کاتدی در بتن

برای پیاده‌سازی حفاظت کاتدی در سازه‌های بتنی، دو روش اصلی وجود دارد که هر یک ویژگی‌ها، مزایا و کاربردهای خاص خود را دارند. انتخاب بین این دو روش به عواملی نظیر اندازه سازه، شدت خوردگی، شرایط محیطی و بودجه پروژه بستگی دارد.

مقایسه سیستم‌های حفاظت کاتدی با آند فداشونده (SACP) و جریان اعمالی (ICCP)

پیش‌نیازها و ارزیابی اولیه برای اجرای حفاظت کاتدی

قبل از هرگونه اقدام برای اجرای سیستم حفاظت کاتدی، انجام یک ارزیابی دقیق و جامع از وضعیت سازه و محیط اطراف آن ضروری است. این مرحله، پایه و اساس طراحی و اجرای موفقیت‌آمیز سیستم را تشکیل می‌دهد و به انتخاب صحیح روش و تجهیزات کمک می‌کند.

ابزار و مواد مورد نیاز

برای ارزیابی اولیه و اجرای حفاظت کاتدی، به ابزارها و مواد مختلفی نیاز است:

• تجهیزات تست غیرمخرب (NDT): دستگاه‌های اندازه‌گیری پتانسیل خوردگی (الکترود مرجع)، مقاومت الکتریکی بتن، عمق پوشش بتن، و غلظت یون کلرید.
• ابزارآلات آماده‌سازی سطح: چکش‌های تخریب، واترجت، سندبلاست یا برس‌های سیمی برای پاکسازی میلگرد.
• کابل‌ها و اتصالات: کابل‌های مسی قلع‌اندود، جعبه‌های اتصال و مواد آب‌بندی.
• ملات‌ها و پوشش‌های رسانا: ملات‌های تعمیراتی سازگار با CP و پوشش‌های بتنی رسانا.
• آندها: بسته به نوع سیستم، آندهای فداشونده (روی، منیزیم، آلومینیوم) یا آندهای دائمی (MMO تیتانیوم).
• منبع تغذیه (برای ICCP): یکسوساز AC/DC و تجهیزات کنترلی.
• دانش تخصصی: مهندسان و متخصصان باتجربه در زمینه الکتروشیمی و خوردگی بتن.

بررسی وضعیت سازه و تشخیص خوردگی

این مرحله شامل جمع‌آوری داده‌های حیاتی برای درک وضعیت خوردگی است:

• بازرسی بصری: شناسایی ترک‌ها، پوسته شدن، بادکردگی و لکه‌های زنگ‌زدگی.
• نقشه‌برداری پتانسیل خوردگی: با استفاده از الکترود مرجع (مانند الکترود سولفات مس-مس اشباع - CSE) برای شناسایی مناطق فعال خوردگی.
• اندازه‌گیری مقاومت الکتریکی بتن: این پارامتر بر توزیع جریان حفاظت کاتدی تأثیرگذار است.
• اندازه‌گیری عمق پوشش بتن: برای تعیین میزان محافظت طبیعی میلگرد.
• تحلیل نمونه‌های بتن: برای تعیین غلظت یون کلرید در عمق‌های مختلف و میزان کربناته شدن.

نکته حرفه‌ای: برای اطمینان از جامعیت داده‌ها، نقشه‌برداری پتانسیل را در یک شبکه منظم روی سطح سازه انجام دهید.

انتخاب سیستم مناسب (SACP یا ICCP)

پس از جمع‌آوری اطلاعات، انتخاب بین SACP و ICCP بر اساس معیارهای زیر انجام می‌شود:

• اندازه و نوع سازه: SACP برای تعمیرات موضعی و سازه‌های کوچک (مانند بالکن‌ها) مناسب‌تر است، در حالی که ICCP برای سازه‌های بزرگ با خوردگی گسترده (مانند پل‌ها و پارکینگ‌ها) ارجحیت دارد.
• شدت و گستردگی خوردگی: SACP برای خوردگی‌های خفیف و محدود، و ICCP برای خوردگی‌های شدید و وسیع.
• شرایط محیطی: هر دو سیستم در محیط‌های مختلف قابل استفاده‌اند، اما ICCP کنترل بیشتری در محیط‌های بسیار خورنده فراهم می‌کند.
• هزینه‌ها: SACP هزینه اولیه کمتری دارد اما ممکن است نیاز به تعویض آندها در بلندمدت داشته باشد. ICCP هزینه اولیه بالاتری دارد اما در بلندمدت با کاهش نیاز به تعمیرات عمده، مقرون‌به‌صرفه‌تر است.
• عمر مفید مورد انتظار: SACP عمر مفید محدودتری دارد (۱۰ تا ۲۰ سال)، در حالی که ICCP می‌تواند تا ۵۰ سال یا بیشتر دوام آورد.
• قابلیت پایش و نگهداری: ICCP نیازمند پایش و تنظیم مداوم توسط متخصص است، در حالی که SACP سیستم غیرفعال‌تری است.

راهنمای گام به گام اجرای حفاظت کاتدی در سازه‌های بتنی

اجرای موفقیت‌آمیز سیستم حفاظت کاتدی نیازمند رعایت دقیق مراحل و جزئیات فنی است. این بخش یک راهنمای گام به گام برای پیاده‌سازی این سیستم در سازه‌های بتنی ارائه می‌دهد.

1. گام ۱: آماده‌سازی سطح بتن و میلگردها

   ابتدا، بتن آسیب‌دیده، سست یا آلوده به کلرید باید حذف شود. این کار معمولاً با استفاده از ابزارهای مکانیکی یا واترجت انجام می‌شود. سپس، سطح میلگردها باید از هرگونه زنگ‌زدگی، آلودگی یا بتن چسبیده پاک شود تا اتصال الکتریکی مناسب برقرار شود. این آماده‌سازی شامل سندبلاست یا برس‌زنی میلگردها تا رسیدن به سطح فلزی تمیز است. اطمینان از پیوستگی الکتریکی تمامی میلگردهای موجود در ناحیه حفاظت شده در این مرحله بسیار حیاتی است. از یک مولتی‌متر برای بررسی پیوستگی بین میلگردهای مجاور استفاده کنید و در صورت نیاز، آن‌ها را با جوش یا اتصالات مکانیکی به هم وصل کنید.

2. گام ۲: نصب آندها

   محل نصب آندها بر اساس طراحی سیستم (SACP یا ICCP) و شرایط سازه تعیین می‌شود. برای SACP، آندهای فداشونده (مانند پکیج‌های روی یا منیزیم) در سوراخ‌های از پیش تعبیه‌شده در بتن یا در نواحی تعمیر شده قرار داده می‌شوند. برای ICCP، آندهای دائمی (مانند مش‌های MMO تیتانیوم، نوارهای تیتانیوم یا آندهای سرامیکی گسسته) روی سطح بتن، در شیارها یا سوراخ‌های حفاری شده نصب می‌شوند. آندها باید به گونه‌ای قرار گیرند که تماس مناسبی با الکترولیت (بتن) داشته باشند تا جریان به طور مؤثر توزیع شود.

3. گام ۳: برقراری اتصالات الکتریکی

   پس از نصب آندها، اتصالات الکتریکی بین آندها و میلگردها باید برقرار شود. این اتصالات معمولاً با استفاده از کابل‌های مسی قلع‌اندود انجام می‌شود. برای SACP، سیم‌های آند مستقیماً به میلگردها متصل می‌شوند. در ICCP، آندها به یک کابل اصلی مثبت متصل شده و میلگردها نیز به یک کابل برگشت (کاتدی) منفی متصل می‌شوند. تمامی اتصالات باید مکانیکی محکم، الکتریکی پیوسته، ضدخوردگی و آب‌بندی‌شده باشند (مثلاً با استفاده از اپوکسی یا روکش حرارتی) تا از خرابی زودرس و مقاومت بالا جلوگیری شود. استفاده از اتصالات متعدد برای اطمینان از افزونگی توصیه می‌شود.

4. گام ۴: نصب منبع تغذیه و تجهیزات کنترلی (برای ICCP)

   در سیستم‌های ICCP، یک منبع تغذیه (یکسوساز) برای تأمین جریان مستقیم نصب می‌شود. این واحد وظیفه تبدیل جریان متناوب (AC) به جریان مستقیم (DC) و تنظیم ولتاژ و جریان را بر عهده دارد. همچنین، تجهیزات کنترلی و پایش شامل الکترودهای مرجع (برای اندازه‌گیری پتانسیل میلگرد)، سنسورهای نرخ خوردگی و جعبه‌های اتصال نصب می‌شوند. این تجهیزات امکان نظارت و تنظیم مداوم عملکرد سیستم را فراهم می‌کنند. اطمینان حاصل کنید که این تجهیزات در مکانی با دسترسی آسان برای پایش و نگهداری آینده نصب شوند.

5. گام ۵: راه‌اندازی و آزمایش اولیه سیستم

   پس از نصب کامل تمامی اجزا، سیستم باید راه‌اندازی و آزمایش شود. این مرحله شامل تست قطبیت، اندازه‌گیری پتانسیل میلگردها قبل و بعد از اعمال جریان (اندازه‌گیری پتانسیل لحظه‌ای قطع جریان)، تنظیم جریان خروجی از یکسوساز (برای ICCP) و اطمینان از یکنواختی حفاظت در سراسر سازه است. هدف اصلی، دستیابی به معیارهای حفاظتی مشخص شده در استانداردها (مانند NACE SP0290 یا EN 12696) است. این آزمایش‌ها باید توسط متخصصان مجرب و دارای گواهینامه NACE انجام شود تا از عملکرد صحیح و بهینه سیستم اطمینان حاصل شود.

6. گام ۶: پوشش‌دهی و تکمیل نهایی

   پس از راه‌اندازی و تأیید عملکرد سیستم، آندها و اتصالات باید با ملات‌های مخصوص یا پوشش‌های رسانا پوشانده شوند تا از آسیب‌های فیزیکی و محیطی محافظت شوند. این پوشش‌ها باید با سیستم حفاظت کاتدی سازگار بوده و مسیر الکترولیتی مناسب را حفظ کنند. در نهایت، ترمیم‌های بتنی لازم برای بازگرداندن ظاهر و یکپارچگی سازه انجام می‌شود. استفاده از مواد با مقاومت الکتریکی پایین برای پوشش‌دهی، به توزیع کارآمد جریان کمک می‌کند و به دوام و زیبایی نهایی پروژه می‌افزاید.

اشتباهات رایج و چالش‌ها در اجرای حفاظت کاتدی

اجرای حفاظت کاتدی، با وجود مزایای فراوان، می‌تواند با چالش‌ها و اشتباهاتی همراه باشد که در صورت عدم توجه، کارایی سیستم را کاهش داده یا حتی به سازه آسیب برساند. آگاهی از این موارد برای یک اجرای موفق ضروری است.

• عدم پیوستگی الکتریکی میلگردها

  یکی از مهم‌ترین اشتباهات، عدم اطمینان از پیوستگی الکتریکی تمامی میلگردهای موجود در ناحیه حفاظت شده است. اگر بخشی از میلگردها به سیستم حفاظت کاتدی متصل نباشند (ناپیوسته باشند)، نه تنها محافظت نمی‌شوند، بلکه ممکن است به دلیل پدیده «خوردگی جریان سرگردان» (Stray Current Corrosion) به طور ناخواسته دچار خوردگی تسریع‌شده شوند. بررسی دقیق و برقراری اتصالات پیوسته برای جلوگیری از این مشکل حیاتی است.

• خطر تردی هیدروژنی در فولادهای خاص

  برخی از تکنیک‌های حفاظت کاتدی، به‌ویژه آن‌هایی که پتانسیل‌های بالاتری را اعمال می‌کنند (مانند ICCP، ECE و ERA)، می‌توانند منجر به تولید هیدروژن در فصل مشترک فولاد/بتن شوند. این هیدروژن برای فولادهای معمولی (میلگرد) بی‌خطر است، اما انواع خاصی از فولادهای با کشش بالا و کربن بالا (مانند تاندون‌های پیش‌تنیده یا پس‌تنیده) به حضور هیدروژن حساس هستند و ممکن است دچار «تردی هیدروژنی» شوند. این پدیده باعث از دست دادن شکل‌پذیری و شکنندگی فولاد می‌شود و می‌تواند عواقب فاجعه‌باری در پی داشته باشد. بنابراین، در سازه‌های حاوی این نوع فولادها، باید از تکنیک‌های الکتروشیمیایی با دقت فراوان و با کنترل‌های پلاریزاسیون مناسب (مانند محدود کردن پتانسیل به ۱۱۰۰- میلی‌ولت نسبت به الکترود مرجع CSE) استفاده شود.

نکات حرفه‌ای برای افزایش کارایی و طول عمر سیستم حفاظت کاتدی

برای اطمینان از عملکرد بهینه و طولانی‌مدت سیستم حفاظت کاتدی، فراتر از اجرای صحیح اولیه، رعایت نکات و استانداردهای خاصی ضروری است. این توصیه‌ها به شما کمک می‌کنند تا حداکثر بهره‌وری را از سرمایه‌گذاری خود ببرید.

• پایش و نگهداری منظم

  سیستم‌های حفاظت کاتدی، به‌ویژه ICCP، نیازمند پایش و نگهداری مداوم هستند. این شامل اندازه‌گیری‌های دوره‌ای پتانسیل میلگردها، بررسی جریان و ولتاژ سیستم، بازرسی وضعیت آندها و کابل‌ها، و تنظیم منبع تغذیه (در ICCP) بر اساس تغییرات شرایط محیطی (مانند رطوبت بتن) است. پایش منظم تضمین می‌کند که سیستم همواره در محدوده عملکردی مطلوب خود قرار دارد و از خوردگی میلگردها به طور مؤثر جلوگیری می‌کند. برای SACP نیز، بررسی دوره‌ای آندها و تعویض آن‌ها پس از مصرف ضروری است. پیاده‌سازی یک سیستم جمع‌آوری داده قوی برای تحلیل روند بلندمدت و نگهداری پیش‌بینانه توصیه می‌شود.

• اهمیت تخصص و استانداردهای اجرایی

  طراحی، نصب و پایش سیستم حفاظت کاتدی یک کار تخصصی است که نیازمند دانش عمیق در زمینه الکتروشیمی، خوردگی فلزات و مهندسی سازه است. استفاده از خدمات شرکت‌ها و مهندسانی که دارای گواهینامه‌های معتبر (مانند NACE) و تجربه کافی در این زمینه هستند، حیاتی است. همچنین، رعایت دقیق استانداردهای بین‌المللی مانند NACE SP 0290، ASTM C876، EN 12696 و ISO 12696 در تمامی مراحل پروژه، از طراحی تا اجرا و پایش، تضمین‌کننده کیفیت، ایمنی و طول عمر سیستم خواهد بود. این استانداردها راهنماهای دقیقی برای روش‌های اجرا، انواع آند، و نحوه پایش ارائه می‌دهند که به اطمینان از اثربخشی، ایمنی و دوام سیستم کمک شایانی می‌کند.

معیارهای پذیرش معمولی برای سیستم‌های مدیریت خوردگی

جمع‌بندی

حفاظت کاتدی در سازه‌های بتنی یک راهکار مهندسی قدرتمند و اثبات‌شده برای مقابله با چالش بزرگ خوردگی میلگرد است. با درک صحیح اصول، انتخاب روش مناسب (SACP یا ICCP)، و پیروی از یک راهنمای گام به گام دقیق، می‌توان عمر مفید سازه‌های بتنی را به طور چشمگیری افزایش داد و از هزینه‌های سنگین تعمیرات آتی جلوگیری کرد. سرمایه‌گذاری در تخصص و پایش مداوم، کلید موفقیت و دوام این سیستم‌های حیاتی است و پایداری و ایمنی سازه‌های بتنی را در بلندمدت تضمین خواهد کرد.
