خمکاری پروفیل چیست؟ روش‌های خم کردن پروفیل

پروفیل‌های فلزی، اسکلت اصلی بسیاری از سازه‌های مدرن، اغلب برای کاربردهای خاص نیازمند تغییر شکل هستند. خمکاری پروفیل فرآیندی حیاتی است که به این مقاطع فولادی، آلومینیومی و سایر فلزات، انحنا و شکل می‌بخشد. این عملیات نه تنها به زیبایی و طراحی کمک می‌کند، بلکه در افزایش کارایی و استحکام سازه‌ها نیز نقشی کلیدی ایفا می‌کند. در این مقاله، به طور جامع به تعریف خمکاری پروفیل، روش‌های گوناگون آن، محاسبات دقیق مورد نیاز و کاربردهای وسیع آن خواهیم پرداخت تا درک کاملی از این فرآیند صنعتی مهم به دست آورید.

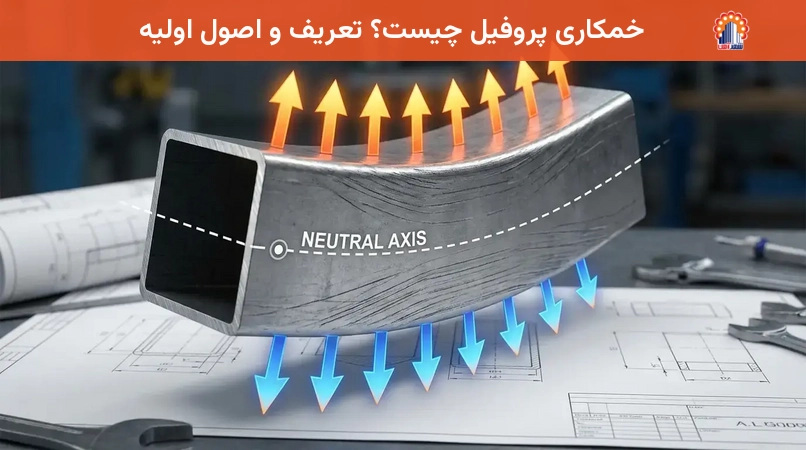

خمکاری پروفیل چیست؟ تعریف و اصول اولیه

خمکاری پروفیل فرآیند تغییر شکل دادن مقاطع فلزی با اعمال نیروی مکانیکی و فشار است که منجر به ایجاد انحنا و خمیدگی در آن‌ها می‌شود. در این عملیات، سطح بیرونی پروفیل کشیده شده و لایه داخلی آن فشرده می‌شود. پس از برداشتن نیرو، پروفیل به دلیل خاصیت ارتجاعی خود تا حدی به حالت اولیه بازمی‌گردد که به آن بازگشت فنریگفته می‌شود. این پدیده به دلیل تنش‌های پسماند در ماده رخ می‌دهد و برای دستیابی به زاویه خم دقیق، باید در محاسبات و تنظیمات دستگاه خمکاری در نظر گرفته شود. میزان انعطاف‌پذیری پروفیل به عواملی چون میزان کربن و ضخامت آن بستگی دارد؛ پروفیل‌های با کربن بالا سخت‌تر و شکننده‌تر هستند و برای خمکاری نیاز به حرارت دارند، در حالی که پروفیل‌های با کربن کم در دماهای پایین‌تر نیز به راحتی خم می‌شوند. این فرآیند از گذشته‌های دور به صورت دستی آغاز شده و امروزه با پیشرفت تکنولوژی، به روش‌های دقیق و ماشینی تکامل یافته است.

برای درک بهتر این فرآیند، تصور کنید یک نوار فلزی را خم می‌کنید: قسمت بیرونی کشیده و قسمت داخلی فشرده می‌شود. این اصل اساسی در تمام روش‌های خمکاری پروفیل صدق می‌کند.

روش‌های خمکاری پروفیل (نورد، پرس و القایی)

این بخش به بررسی جامع روش‌های اصلی خمکاری پروفیل می‌پردازد که شامل دسته‌بندی‌های کلی و تکنیک‌های صنعتی خاص است.

خمکاری دستی در مقابل خمکاری ماشینی

خمکاری پروفیل به دو شیوه کلی دستی و ماشینی صورت می‌گیرد. خمکاری دستی برای پروفیل‌های سبک‌تر و با ضخامت کم مناسب است و از ابزارهای ساده‌ای مانند چکش، قالب‌های خم و آچار F شکل استفاده می‌کند. این روش به نیروی انسانی متکی است و دقت و سرعت کمتری دارد، اما برای کارهای کوچک و سفارشی مقرون‌به‌صرفه محسوب می‌شود. در مقابل، خمکاری ماشینی برای پروفیل‌های سنگین و ضخیم‌تر به کار می‌رود و از دستگاه‌های پیشرفته‌ای بهره می‌برد که نیروی مکانیکی بسیار بیشتری تولید می‌کنند. این دستگاه‌ها دقت و تکرارپذیری بالایی دارند و برای تولید انبوه مناسب هستند و در عین حال، ایمنی بیشتری را برای اپراتورها فراهم می‌آورند.

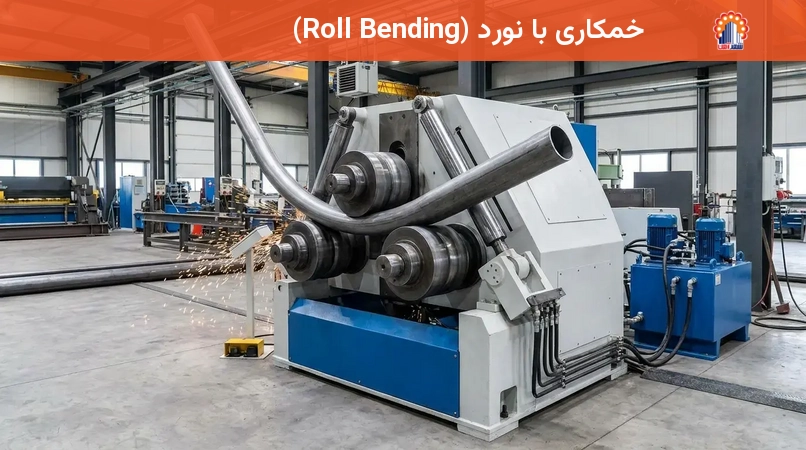

خمکاری با نورد (Roll Bending)

در این روش، پروفیل از بین سه یا چند غلتک عبور می‌کند و به تدریج خم می‌شود. غلتک‌ها می‌توانند به صورت افقی یا عمودی قرار گیرند و با تنظیم فاصله آن‌ها، شعاع خم مورد نظر حاصل می‌شود. خمکاری با نورد به طور گسترده برای خم کردن لوله‌های فلزی و ایجاد اشکال دایره‌ای یا قوسی شکل در پروفیل‌های بلند استفاده می‌شود و امکان ایجاد خم‌هایی با شیب و شعاع متفاوت را فراهم می‌کند. این روش برای تولید قطعات با انحنای یکنواخت و بدون درز، بسیار کارآمد است.

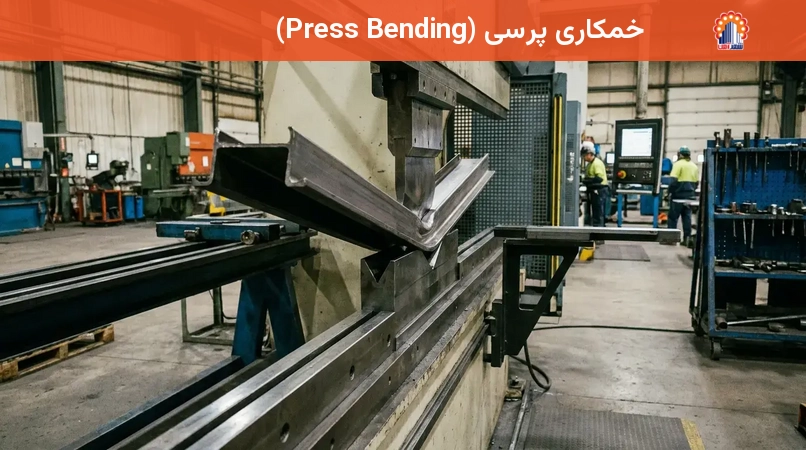

خمکاری پرسی (Press Bending)

خمکاری پرسی با استفاده از نیروی جک‌های هیدرولیکی یا مکانیکی صورت می‌گیرد که فشار لازم را برای تغییر شکل پروفیل وارد می‌کنند. این روش برای ایجاد خم‌های دقیق و تیز، به ویژه در پروفیل‌های ضخیم، بسیار مناسب است. دستگاه‌های پرس خمکاری قادر به اعمال نیروی زیادی هستند و در صنایع خودروسازی و ساخت و ساز کاربرد گسترده‌ای دارند. این دستگاه‌ها به انواع هیدرولیکی، مکانیکی و پنوماتیکی تقسیم می‌شوند و امکان کنترل دقیق زاویه خم را فراهم می‌کنند.

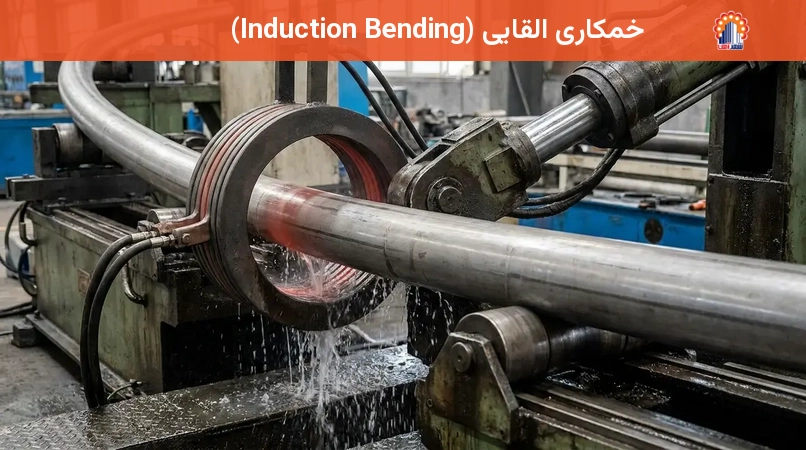

خمکاری القایی (Induction Bending)

در خمکاری القایی، پروفیل درون یک کویل قرار می‌گیرد و با ایجاد یک میدان مغناطیسی، به صورت موضعی گرم می‌شود. این گرمایش موضعی باعث نرم شدن فلز در ناحیه خم می‌شود و امکان خمکاری با دقت بالا را فراهم می‌کند. پس از خمکاری، قطعه با استفاده از آب سرد و هوا خنک می‌شود. این روش برای خمکاری لوله‌ها و پروفیل‌های با اشکال پیچیده و برای کاهش احتمال تغییر شکل‌های ناخواسته بسیار کارآمد است و به دلیل گرمایش کنترل‌شده، خواص مکانیکی ماده را کمتر تحت تأثیر قرار می‌دهد.

سایر روش‌های رایج خمکاری صنعتی

علاوه بر روش‌های ذکر شده، تکنیک‌های دیگری نیز در خمکاری صنعتی پروفیل مورد استفاده قرار می‌گیرند. از جمله این روش‌ها می‌توان به خمکاری V شکل (با استفاده از ابزار سمبه و پانچ V شکل برای ایجاد خم‌های زاویه‌دار)، خمکاری برشی (با استفاده از پانچ‌های برشی و پدهای نگهدارنده برای خم‌های دقیق و تکرارپذیر)، خمکاری دورانی (با استفاده از پانچ دورانی بدون نیاز به پد برای خم‌های با کیفیت سطح بالا)، خمکاری هوا (که در آن ورق بر دو سطح معلق قرار گرفته و نیرو با پانچ اعمال می‌شود تا انعطاف‌پذیری بالایی در زوایای خم فراهم آید)، خمکاری فشاری (با استفاده از گیره‌ها و کفشک‌ها برای خم کردن لوله‌ها و پروفیل‌های توخالی) و خمکاری گونیایی (برای ساخت خم V شکل با دقت بالا) اشاره کرد. هر یک از این روش‌ها مزایا و کاربردهای خاص خود را دارند.

جدول انواع روش‌ خمکاری پروفیل

خمکاری سرد و گرم؛ ملاحظات خم قوطی، لوله، نبشی و ناودانی

انتخاب روش خمکاری (سرد یا گرم) و ملاحظات خاص برای هر نوع پروفیل، از جمله عوامل کلیدی برای دستیابی به نتیجه مطلوب است.

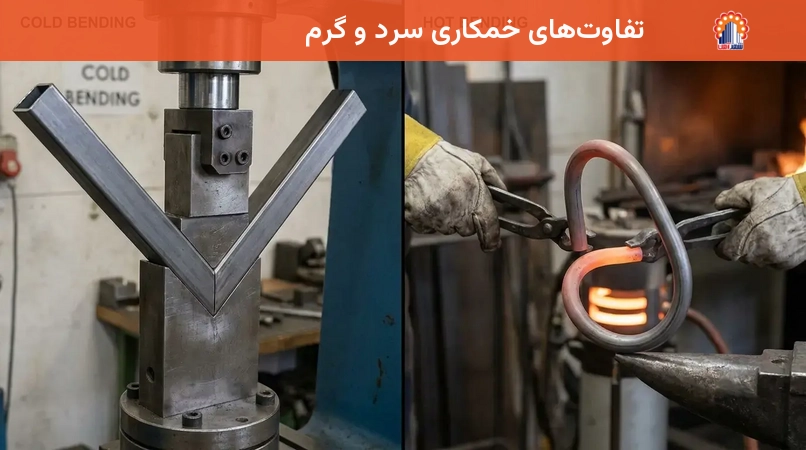

تفاوت‌های خمکاری سرد و گرم

خمکاری سردبدون استفاده از حرارت صورت می‌گیرد و برای پروفیل‌هایی با درصد کربن پایین و ضخامت کمتر مناسب است. مزایای این روش شامل صرفه‌جویی در زمان و هزینه، دقت بالا و مناسب بودن برای تولید انبوه است. با این حال، ممکن است برای مواد سخت‌تر، منجر به ترک‌خوردگی گردد. خمکاری گرمدر مقابل، شامل حرارت دادن پروفیل در کوره یا با مشعل مستقیم است تا نرم شده و سپس خم گردد. این روش برای پروفیل‌های با درصد کربن بالا، ضخیم‌تر و مقاوم‌تر که نیاز به خم‌های شدیدتر دارند، کاربرد فراوان دارد. خمکاری گرم نیاز به تجهیزات خاص و مهارت بیشتری دارد و ممکن است باعث ایجاد ترک‌هایی در لبه داخلی قطعه شود که با حرارت دادن مجدد و چکش‌کاری قابل رفع است. این روش برای مواد شکننده یا با استحکام بالا که در دمای اتاق به راحتی خم نمی‌شوند، ضروری است.

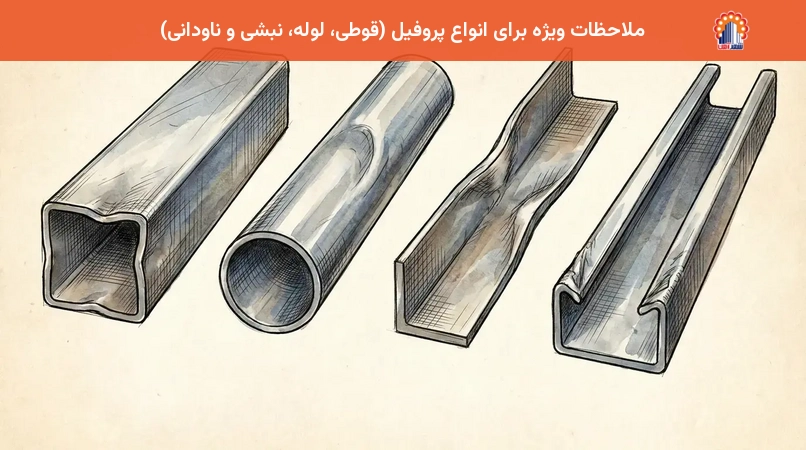

ملاحظات ویژه برای انواع پروفیل (قوطی، لوله، نبشی و ناودانی)

هر نوع پروفیل به دلیل شکل مقطع و خواص مکانیکی خود، نیازمند رویکرد خمکاری متفاوتی است.

• قوطی پروفیل:خمکاری قوطی پروفیل به دلیل ضخامت بالا و سطح مقطع بسته، چالش‌برانگیز است. بهترین روش برای قوطی‌هایی با شعاع خم پایین، تکنیک فاق‌بریاست. در این روش، با استفاده از فرمول α = 180 – β (که α زاویه فاق و β زاویه خم بیرونی است)، یک قطعه مثلثی یا ذوزنقه‌ای از وسط طول اولیه برش داده می‌شود. سپس قوطی خم شده و دو لبه بریده شده به هم جوش داده می‌شوند تا شکل نهایی حاصل شود و از چین‌خوردگی یا ترک‌خوردگی جلوگیری گردد.
• لوله:برای خمکاری لوله‌ها، روش نورد بسیار رایج است. برای لوله‌های نرده استیل، روش‌هایی مانند خمکاری فشاری (با گیره‌ها و کفشک‌ها برای جلوگیری از تغییر شکل مقطع)، قوچ خم شدن(با استفاده از قوچ هیدرولیک برای خم‌های سریع و ساده)، خمکاری القایی (با میدان مغناطیسی برای کنترل دقیق دما) و خم شدن داغ(با استفاده از منابع حرارتی برای لوله‌های ضخیم و سخت) نیز به کار می‌روند که هر یک بسته به جنس و ضخامت لوله انتخاب می‌شوند.

بررسی خم‌کردن لوله نرده استیل

• نبشی و ناودانی:در خمکاری نبشی و ناودانی، برای جلوگیری از ترک خوردن قطعات فولادی با شعاع کم، می‌توان از روش فاق‌بری استفاده کرد. متقارن بودن دو قسمت در این روش اهمیت زیادی دارد تا خمیدگی به صورت یکنواخت و بدون تاب‌خوردگی صورت گیرد.

محاسبات خمکاری پروفیل: پارامترها و فرمول‌ها

دقت در محاسبات پیش از خمکاری پروفیل برای جلوگیری از خطا، دوباره‌کاری و هدررفت مواد اولیه، حیاتی است. این محاسبات به مهندسان و تکنسین‌ها کمک می‌کند تا طول دقیق پروفیل مورد نیاز و تنظیمات دستگاه را تعیین نمایند.

پارامترهای کلیدی و فرمول طول اولیه خم (BA)

محاسبات خمکاری پروفیل بر پایه چند پارامتر اصلی صورت می‌گیرد: طول اولیه (Lo)که طول پروفیل مورد نیاز قبل از خمکاری است؛ زاویه (θ)که میزان تغییر شکل مورد نظر را مشخص می‌کند؛ شعاع (R)که میزان خمیدگی و انحنای خم را تعیین می‌کند؛ مرکز ثقل (G)که پارامتری مهم برای محاسبه طول اولیه است و نشان‌دهنده خطی است که در طول خم نه کشیده می‌شود و نه فشرده می‌شود؛ و ضخامت ورق (T)و ضریب خم (K)که نشان‌دهنده موقعیت خط خنثی در ضخامت پروفیل است. فرمول کلی محاسبه طول اولیه پروفیل به صورت زیر است: Lo = (فاصله لبه تا مرکز ثقل ۱) + (میزان مجاز خم) + (فاصله لبه تا مرکز ثقل ۲). میزان مجاز خم (BA) نیز با فرمول BA = π × (R + KT) × θ / 180 محاسبه می‌شود. درک این پارامترها، مانند دانستن ابعاد یک نقشه قبل از ساخت است.

جدول مشخصه‌های خم

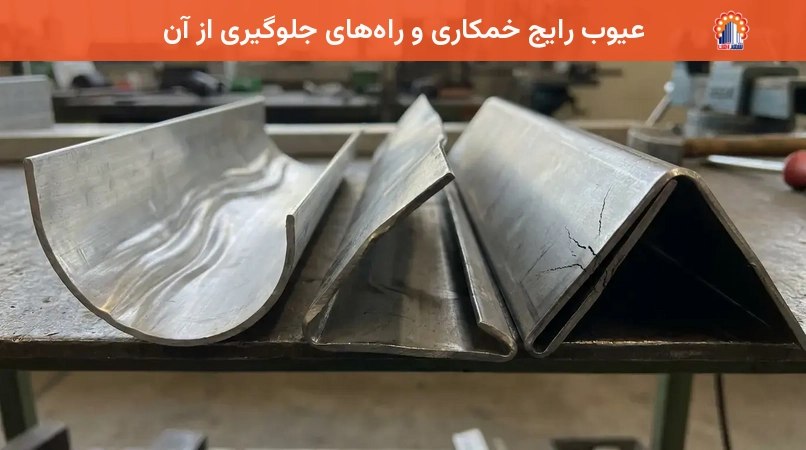

عیوب رایج خمکاری و راه‌های جلوگیری از آن

در فرآیند خمکاری، ممکن است عیوبی در پروفیل ایجاد شود که با شناخت آن‌ها می‌توان از بروزشان جلوگیری یا آن‌ها را برطرف کرد. شناخت این عیوب و روش‌های اصلاح آن‌ها، برای تضمین کیفیت محصول نهایی ضروری است.

شناسایی و رفع عیوب (چین‌خوردگی، تاب‌دار شدن، ترک خوردگی)

چین‌خوردگی (Wrinkling)معمولاً زمانی رخ می‌دهد که شعاع خم کم باشد و ماده در ناحیه داخلی خم به اندازه کافی فشرده نشود. این مشکل را می‌توان با اعمال گرما و چکش‌کاری ناحیه چروکیده یا استفاده از تکنیک فاق‌بری برطرف نمود. تاب‌دار شدن (Warping)نیز از دیگر عیوب رایج است که می‌تواند به دلیل توزیع نامتوازن تنش‌ها در طول فرآیند خمکاری ایجاد گردد. این عیب با ضربات چکش یا استفاده از دستگاه‌های پرس و ابزارهای صاف‌کننده فلزات (سنبه) اصلاح می‌شود. ترک خوردگی (Cracking)، به ویژه در قطعات فولادی با شعاع کم یا مواد شکننده، با استفاده از روش فاق‌بری، انتخاب صحیح جنس پروفیل و در صورت لزوم، خمکاری گرم قابل پیشگیری است. همچنین، اطمینان از کیفیت مواد اولیه و تنظیم صحیح دستگاه خمکاری در کاهش این عیوب، نقش بسزایی دارد.

کاربرد پروفیل خم شده و نحوه محاسبه هزینه خدمات خمکاری

پروفیل‌های خم شده کاربردهای گسترده‌ای در صنایع مختلف دارند و هزینه خدمات خمکاری نیز به عوامل متعددی بستگی دارد.

کاربردهای گسترده در صنایع مختلف

پروفیل‌های خم شده در صنایع گوناگونی از جمله ساختمان‌سازی (اسکلت، درب و پنجره، نمای داخلی، سقف، گلخانه‌ها)، خودروسازی (شاسی و قطعات بدنه)، کشتی‌سازی، هوافضا، پتروشیمی، ساخت ماشین‌آلات و تجهیزات، و همچنین در تولید لوازم خانگی و دکوری (مانند باکس‌های الکتریکی، مبل و میز) کاربرد فراوانی دارند. این قابلیت شکل‌دهی، امکان طراحی و ساخت سازه‌ها و قطعات با فرم‌های پیچیده و منحنی را فراهم می‌کند که هم از نظر زیبایی‌شناختی جذاب هستند و هم می‌توانند استحکام و کارایی سازه را افزایش دهند.

جدول مراحل خدمات خمکاری پروفیل

عوامل موثر بر هزینه خدمات خمکاری پروفیل

هزینه خدمات خمکاری پروفیل به عوامل متعددی بستگی دارد. نوع و ضخامت پروفیل (افزایش ضخامت معمولاً هزینه را بالا می‌برد)، زاویه و شعاع خم (خم‌های تندتر و پیچیده‌تر گران‌تر هستند)، تعداد خم‌ها و تیراژ سفارش (سفارشات با حجم بالا معمولاً مقرون‌به‌صرفه‌تر هستند)، روش اجرای خمکاری (دستی، ماشینی, نورد، پرس، القایی) و همچنین نیاز به خدمات جانبی مانند برش یا اصلاح، همگی بر قیمت نهایی تأثیرگذار هستند. درک این عوامل به مشتریان کمک می‌کند تا برآورد دقیق‌تری از هزینه‌ها داشته باشند و بهترین گزینه را برای پروژه خود انتخاب نمایند.

جدول عوامل موثر بر هزینه خدمات خمکاری پروفیل

سؤالات متداول درباره خمکاری پروفیل

در این بخش به برخی از پرسش‌های رایج درباره خمکاری پروفیل پاسخ داده می‌شود.

خمکاری پروفیل چیست؟

خمکاری پروفیل فرآیندی است که در آن با اعمال نیرو، پروفیل‌های فلزی به اشکال منحنی و خمیده تغییر شکل می‌دهند تا برای کاربردهای خاص در صنایع مختلف آماده گردند.

چه عواملی بر هزینه خمکاری تاثیرگذارند؟

نوع و ضخامت پروفیل، زاویه و شعاع خم مورد نیاز، تعداد سفارش و روش خمکاری (دستی، نورد، پرس و غیره) از مهم‌ترین عوامل مؤثر بر هزینه خدمات خمکاری هستند.

کدام روش برای خمکاری قوطی پروفیل مناسب است؟

برای خمکاری قوطی پروفیل، به ویژه با شعاع خم پایین و برای جلوگیری از چین‌خوردگی، روش فاق‌بری (برش و سپس جوشکاری مجدد لبه‌ها) بسیار مناسب و کارآمد است.

تفاوت خمکاری دستی و ماشینی چیست؟

خمکاری دستی برای کارهای سبک، با ضخامت کم و حجم پایین مناسب است، در حالی که خمکاری ماشینی دقت، سرعت و قدرت بالاتری برای خم کردن پروفیل‌های سنگین‌تر و تولید انبوه دارد.

آیا امکان سفارش خمکاری پروفیل طبق نقشه وجود دارد؟

بله، بسیاری از مراکز خدمات خمکاری، از جمله شهرآهن، امکان اجرای سفارشات بر اساس نقشه‌ها و مشخصات فنی سفارشی مشتریان را فراهم می‌کنند تا نیازهای دقیق پروژه‌ها برآورده گردد.
