دال بتنی چیست و کاربرد آن در ساختمان سازی

دال بتنی به نوعی سقف اطلاق میشود که به صورت یکپارچه از متریالی مانند بتن و فولاد ساخته می شود، سقف دال بتنی یک عضو سازه ای در ساختمان های امروزی است. دال بتنی در ساخت انواع گوناگون سازه با کاربردهای مختلف و ساخت انواع پل، عرشه و کف سازی ها بکارگیری می شود، اما بیشترین استفاده دال بتنی در سقف طبقات و با ضخامت بین  10 تا 15 سانتی متر است. برای نشان دادن دال های بتنی مسلح در نقشه های فنی به اختصار از ( r. c .slab ) یا (  r .c ) استفاده می شود.


طرز ساخت دال بتنی

دال های بتنی به دو صورت ساخته می شوند:

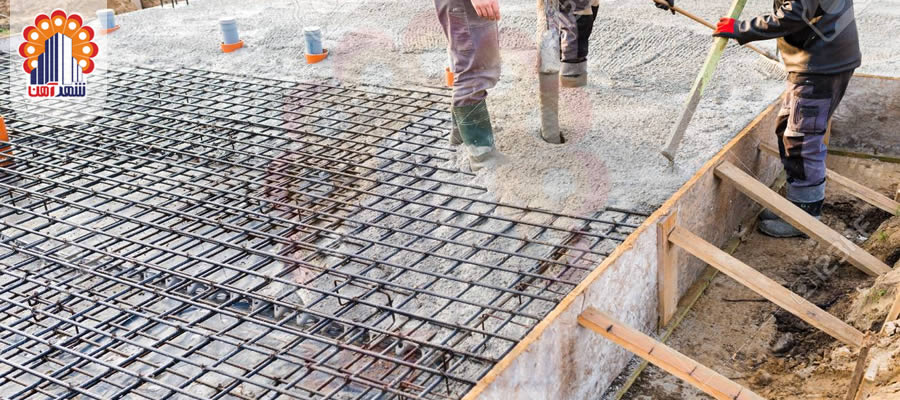

دال های بتنی یا به صورت پیش ساخته و یا در محل پروژه آماده می شود، نحوه ساخت دال بتنی پیش ساخته در کارخانه تولید شده و به محل پروژه انتقال داده می شود، ولی نحوه اماده سازی دال بتنی در محل پروژه توسط قالب هایی که از جنس صفحات پلاستیکی، فولادی و یا چوب هستند و بتن خمیری در آنها ریخته می شود صورت میگیرد. در صورتی که دال به صورت مسلح اجرا شود،آرماتورهای تقویتی(میلگرد های کششی) را قبل از بتن ریزی در داخل قالب قرار می دهند.

مزایا دال بتنی


 انواع دال بتنی

  • دال های رو زمین این دال ها بارهای متمرکز را بر روی تکیه گاهی مثل زمین توزیع می کنند و نیز آن را محفوظ میکنند.
  • دال های بتن مسلح معمولا ضخامت ثابتی دارند و می توانند روی تیرهای بتن مسلح و فولادی، دیوار بتن مسلح و غیر مسلح و همچنین زمین تکیه نماید.
  • دال های آویخته چنین دال هایی بارها را توسط عملکرد خمشی انتقال می دهند و فضای پایینی و بالایی را از هم مجزا میکنند. دال های آویخته خود به چند نوع تقسیم می شوند:
    1. دال یکرفه
    2. دال دو طرفه
    3. دال مجوف
    4. دال تخت
    5. دال تخت و قارچی

شاید این مطلب هم برای شما جالب باشد:

مطالب خواندنی دیگر:

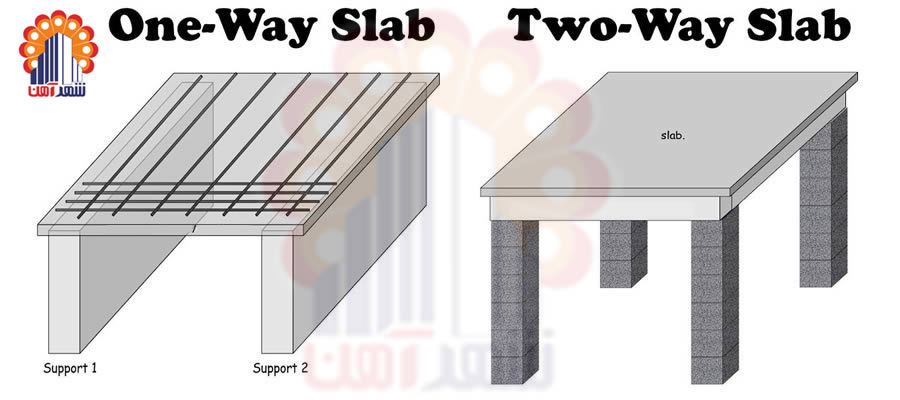

 مقایسه رفتار دال یکطرفه و دو طرفه

سقف دال بتنی یک طرفه در مقابل نیرو های پیچشی مقاومت زیادی ندارند و باربری آنها در یک جهت انجام می شود و آرماتور گذاری آن در یک جهت است. صرف نظر از ابعاد، هنگامی که دال به واسطه تکیه گاه هایی در دو ضلع آن پشتیبانی شود، ما می توانیم آن دال را یک دال یک طرفه بنامیم چرا که انتقال بارها در این دال تنها در یک راستا انجام می شود. دالی که توسط تکیه گاه هایی در هر چهار ضلع آن پشتیبانی می شود و نسبت دهانه بزرگ تر به دهانه کوچک تر آن، کمتر از 2 باشد، فرض بر این است که دال دو طرفه است. این دال را دو طرفه میدانیم چرا که انتقال بار در هر دو راستا اتفاق میافتد و به همین دلیل آرماتورها هم در راستای دهانه بزرگ تر و هم در راستای دهانه کوچک تر نیاز هستند.

انواع دال بتنی


 مزایا دال بتنی

  • مقاوم دربرابر زمین لرزه بعلت کاهش وزن
  • صرفه جویی درمصالح مصرفی (سیمان، آب و فولاد، سنگدانه)
  • رفتار خمشی و مقاومت برشی بالا
  • خزش قابل قبول
  • مقاومت بالا در برابر آتش
  • زمان کوتاه تر ساخت (20% الی40% )
  • عمر طولانی تر و مفید ساختمان
  • عایق صوتی نسبتا خوب
  • کاهش هزینه های حمل و نقل

 معایب دال بتنی

  1. سقف های دال (چه یکطرفه و چه دو طرفه) بسیار گران می باشد
  2. نیروی فشاری و کششی به یک نوع مصالح که بتن است وارد می شود و سنگین است
  3. این سقف مشکلات زیادی در اجرا دارد
  4. این سقف ها بیشتر برای اسکلت بتنی کاربرد دارد
