تیرآهن طاق ضربی

سقف طاق ضربی، یکی از قدیمی‌ترین و سنتی‌ترین روش‌های پوشش سقف در معماری ایرانی است که با استفاده از تیرآهن و آجر ساخته می‌شود. این سقف‌ها با ساختار قوسی و جلوه هنری خود، سال‌ها در بناهای مختلف به کار رفته‌اند. در این مقاله جامع، به بررسی کامل تیرآهن طاق ضربی، از تعریف و تاریخچه گرفته تا مراحل اجرایی، روش‌های محاسبه، مزایا و معایب، و همچنین شیوه‌های مقاوم‌سازی آن خواهیم پرداخت تا درک عمیقی از این بخش مهم از صنعت ساختمان‌سازی سنتی به دست آورید.

سقف طاق ضربی چیست؟

سقف طاق ضربی نوعی پوشش سقف است که در آن، تیرآهن‌ها به صورت موازی نصب شده و فضای بین آن‌ها با آجر و ملات گچ و خاک به شکل قوس‌دار پر می‌شود. این ساختار قوسی، قابلیت تحمل بارهای عمودی را به سقف می‌دهد. این روش سقف‌سازی قدمت زیادی در ایران دارد و به خصوص در مناطق کویری مانند یزد، نمونه‌های بارز آن را می‌توان مشاهده کرد. سقف طاق ضربی به دلیل سادگی مصالح و زیبایی سنتی، در گذشته بسیار پرکاربرد بود. با این حال، با پیشرفت تکنولوژی و معرفی سیستم‌های نوین ساختمانی، کاربرد آن در سازه‌های مدرن کاهش یافته است، عمدتاً به دلیل محدودیت‌های آن در برابر نیروهای جانبی مانند زلزله و همچنین وزن بالای مرده. امروزه، استفاده از این سقف بیشتر به سازه‌های کوچک و تک‌طبقه، پروژه‌های مرمت و بازسازی بناهای تاریخی یا بخش‌هایی مانند خرپشته محدود می‌شود که در آن‌ها ملاحظات سازه‌ای خاصی وجود ندارد یا جنبه زیبایی‌شناختی و سنتی آن اهمیت بیشتری دارد.

مراحل اجرایی تیرآهن سقف طاق ضربی

اجرای سقف طاق ضربی نیازمند دقت و رعایت اصول خاصی است تا پایداری و ایمنی لازم را فراهم آورد. این فرآیند شامل چندین مرحله کلیدی است که از آماده‌سازی مصالح تا پوشش نهایی سقف را در بر می‌گیرد.

آماده‌سازی تیرآهن و تیرریزی

مراحل آماده‌سازی و تیرریزی شامل نکات زیر است:

• انتخاب و برش تیرآهن‌های سالم و بدون نقص به ابعاد مورد نیاز.
• اطمینان از عاری بودن تیرآهن‌ها از زنگ‌زدگی شدید یا خمیدگی.
• نصب تیرآهن‌های فرعی به صورت موازی و عمود بر تیرهای اصلی یا پل‌ها.
• استفاده از کلاف بتنی یا زیرسری مناسب برای توزیع یکنواخت بار در سر تیرآهن‌ها.
• رعایت فاصله استاندارد بین تیرآهن‌ها (معمولاً ۹۰ تا ۱۱۰ سانتی‌متر، متغیر از ۵۰ تا ۱۳۰ سانتی‌متر).

نصب میل مهار و اجرای ضد زنگ

برای افزایش پایداری و محافظت از سازه، مراحل زیر باید انجام شود:

• استفاده از میل مهار (میلگرد یا تسمه فولادی با حداقل قطر ۱۰ میلی‌متر) به صورت ضربدری برای افزایش پایداری جانبی.
• رعایت محدودیت مساحت (حداکثر ۲۵ متر مربع) و نسبت طول به عرض (حداکثر ۱.۵ برابر) برای هر بخش مهاربندی شده.
• رنگ‌آمیزی کامل تیرآهن‌ها و میلگردها با ضد زنگ (سرنج) پس از نصب برای جلوگیری از زنگ‌زدگی و پوسیدگی.

طاق‌زنی، دوغاب‌کاری و آماده‌سازی نهایی

مراحل پایانی اجرای سقف طاق ضربی شامل موارد زیر است:

• چیدن آجرها به صورت قوس‌دار و عمود بر سطح جانبی تیرآهن‌ها.
• زنجاب کردن آجرها پیش از استفاده برای چسبندگی بهتر.
• استفاده از ملات گچ و خاک با نسبت ۱:۲.
• حفظ خیز قوس بین ۳ تا ۴ سانتی‌متر و چیدمان پله‌ای آجرها.
• اجرای همزمان طاق‌زنی در تمام دهانه‌ها.
• اجتناب از استفاده آجرهای خام یا جوشی.
• دوغاب‌کاری با ملات گچ پس از اتمام طاق‌زنی برای پر کردن منافذ.
• پوشاندن سطح سقف با مواد پرکننده سبک (مانند بتن سبک) و کف‌سازی نهایی.
• استفاده از توری سیمی گالوانیزه برای جلوگیری از ترک‌های مویی.
• اجتناب از طاق‌زنی در هنگام بارندگی.

محاسبه تیرآهن سقف طاق ضربی

محاسبه دقیق تیرآهن مورد نیاز برای سقف طاق ضربی از اهمیت بالایی برخوردار است تا سازه بتواند بارهای وارده را به طور ایمن تحمل کند. این فرآیند شامل در نظر گرفتن چندین عامل و استفاده از فرمول‌های مهندسی است.

عوامل کلیدی در محاسبه

برای محاسبه تیرآهن، ابتدا باید اطلاعات مربوط به ابعاد دهانه سقف (طول و عرض) را جمع‌آوری کرد. سپس، بارهای وارده بر سقف شامل بار مرده (وزن مصالح سقف مانند تیرآهن، آجر، ملات، بتن سبک و کف‌سازی که معمولاً حدود ۵۳۰ کیلوگرم بر مترمربع است) و بار زنده (وزن افراد و اثاثیه که معمولاً حدود ۲۵۰ کیلوگرم بر مترمربع است) و در صورت لزوم، بار برف (حدود ۱۰۰ تا ۱۵۰ کیلوگرم بر مترمربع) محاسبه می‌شوند. فاصله تیرآهن‌ها و نوع مصالح طاق ضربی نیز در این محاسبات تأثیرگذار هستند. به طور معمول، مجموع بار وارده بر طبقات در سقف طاق ضربی حدود ۸۰۰ کیلوگرم بر مترمربع در نظر گرفته می‌شود. نکات مهم در محاسبه تیرآهن در جدول زیر خلاصه شده است:

فرمول‌های اساسی و مثال کاربردی

محاسبه تیرآهن بر اساس مقاومت در برابر لنگر خمشی و کنترل خیز انجام می‌شود. فرمول‌های اصلی شامل محاسبه حداکثر لنگر خمشی (M=ql²/8)، تنش تسلیم مجاز (0.6*Fy، که Fy تنش تسلیم فولاد است)، و ممان اینرسی لازم (WX = M/Fy_مجاز) است. برای کنترل خیز، که یکی از مهم‌ترین محدودیت‌ها در سقف‌های طاق ضربی است، از فرمول d = (5q × l⁴) / (384EI) استفاده می‌شود که در آن E مدول الاستیسیته و I ممان اینرسی مقطع است. به عنوان مثال، برای یک دهانه ۶ متری، با توجه به اینکه خیز پروفیل IPE22 (حدود ۲.۳ سانتی‌متر) از خیز مجاز (۱.۷ تا ۲ سانتی‌متر) بیشتر است، معمولاً پروفیل IPE24 انتخاب می‌شود تا سقف دچار خیز بیش از حد نشود. وزن یک شاخه ۶ متری تیرآهن IPE24 نیز با ضرب مقدار G از جدول اشتال (۳۰.۷ کیلوگرم بر متر) در طول (۶ متر) محاسبه می‌شود که برابر با ۱۸۴.۲ کیلوگرم است. این محاسبات تضمین می‌کنند که تیرآهن انتخابی، هم در برابر تنش‌های خمشی مقاوم باشد و هم خیز سقف در محدوده مجاز قرار گیرد.

جدول مشخصات تیرآهن‌های رایج

برای انتخاب بهینه تیرآهن در سقف طاق ضربی، آگاهی از مشخصات فنی انواع تیرآهن ضروری است. جدول زیر اطلاعاتی نظیر نوع تیرآهن، وزن هر متر، فاصله استاندارد بین تیرآهن‌ها و حداکثر طول قابل استفاده را ارائه می‌دهد:

حداکثر طول تیرآهن در سقف طاق ضربی و انتخاب سایز مناسب

یکی از ملاحظات مهم در طراحی و اجرای سقف طاق ضربی، تعیین حداکثر دهانه مجاز و انتخاب سایز مناسب تیرآهن‌ها است. این عوامل به طور مستقیم بر پایداری و ایمنی سازه تأثیر می‌گذارند.

دهانه‌های استاندارد و محدودیت‌ها

به طور کلی، حداکثر دهانه توصیه شده برای سقف طاق ضربی بین ۴ تا ۵ متر است. استفاده از دهانه‌های خارج از این محدوده می‌تواند به سازه آسیب برساند و هزینه‌های اضافی تحمیل کند. اگرچه در برخی بناهای تاریخی دهانه‌های بزرگ‌تری (تا ۶ متر یا بیشتر) نیز اجرا شده است، اما این موارد نیازمند محاسبات دقیق مهندسی، استفاده از تیرآهن‌های باکیفیت و مناسب، و اجرای دقیق میل مهار و سایر تمهیدات مقاوم‌سازی هستند. رعایت فاصله مناسب بین تیرآهن‌ها نیز حیاتی است که معمولاً بین ۹۰ تا ۱۱۰ سانتی‌متر در نظر گرفته می‌شود. تجاوز از این دهانه‌ها بدون محاسبات دقیق می‌تواند منجر به خیز بیش از حد، لرزش سقف و حتی فروریزش شود.

راهنمای انتخاب سایز تیرآهن بر اساس طول دهانه

انتخاب سایز تیرآهن باید متناسب با طول دهانه و بارهای وارده باشد. راهنمای کلی برای انتخاب تیرآهن‌های مناسب به شرح زیر است:

• دهانه ۲ تا ۳ متر:تیرآهن‌های ۱۴ و ۱۶
• دهانه ۳ تا ۴ متر:تیرآهن‌های ۱۸ و ۲۰
• دهانه ۵ متر:تیرآهن ۲۲
• دهانه ۶ متر:تیرآهن‌های ۲۴ تا ۲۷

مزایا، معایب و مقاوم سازی سقف طاق ضربی

سقف طاق ضربی، مانند هر سیستم سازه‌ای دیگر، دارای نقاط قوت و ضعف خاص خود است که شناخت آن‌ها برای تصمیم‌گیری آگاهانه ضروری است. همچنین، با توجه به محدودیت‌های این نوع سقف در برابر برخی نیروها، مقاوم‌سازی آن از اهمیت بالایی برخوردار است.

نقاط قوت و ضعف سقف طاق ضربی

مزایا:

• استحکام و پایداری خوب در برابر بارهای عمودی به دلیل ساختار قوسی.
• مقاومت نسبی در برابر آتش (به دلیل استفاده از آجر و ملات).
• خواص عایق حرارتی و صوتی مناسب آجرها.
• جلوه سنتی و هنری ارزشمند در معماری ایرانی.
• مصالح نسبتاً ارزان و در دسترس.
• آجرها نقش قالب را ایفا می‌کنند و نیاز به شمع‌بندی گسترده را کاهش می‌دهند.

معایب:

• وزن بالای سقف (بار مرده زیاد) که نیروی زلزله را افزایش می‌دهد.
• مقاومت پایین در برابر نیروهای جانبی (زلزله) و عدم یکپارچگی مصالح.
• اجرای پیچیده و زمان‌بر نیازمند نیروی کار ماهر.
• محدودیت در عبور تأسیسات از داخل سقف.
• مقاومت کمتر در برابر رطوبت و احتمال لرزش سقف.
• پتانسیل خوردگی تیرآهن‌ها به دلیل تماس با ملات گچ.

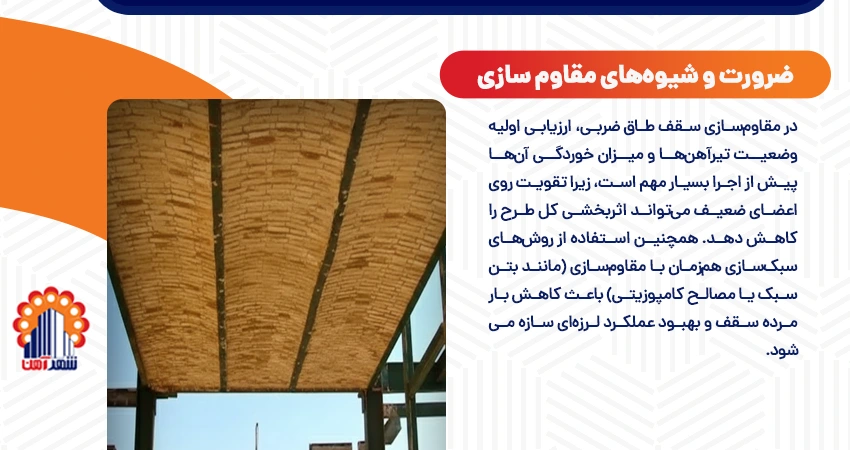

ضرورت و شیوه‌های مقاوم سازی

به دلیل وزن بالا و مقاومت ناکافی در برابر زلزله، مقاوم‌سازی سقف طاق ضربی ضروری است، به خصوص در ساختمان‌های قدیمی. هدف اصلی از مقاوم‌سازی، افزایش سختی و یکپارچگی سقف و مهار قوس آجری و دیوارهای انتهایی است.

روش‌های مقاوم‌سازی:

• جوش دادن تسمه یا میلگرد به زیر تیرآهن‌ها به صورت ضربدری یا موازی.
• قرار دادن تیرآهن‌های عرضی به صورت عمود بر تیرآهن‌های موجود و اتصال آن‌ها به یکدیگر.
• اتصال انتهای تیرآهن‌ها به یکدیگر با میلگرد یا تسمه و اجرای کلاف بتنی در اطراف سقف.
• اتصال سقف به دیوارها با استفاده از میلگرد یا نبشی.

مراحل مقاوم‌سازی:

1. برداشتن کف‌سازی موجود.
2. نصب برش‌گیر (مانند ناودانی یا نبشی) روی بال فوقانی تیرآهن‌ها.
3. اجرای مش‌های میلگرد (آرماتوربندی).
4. بتن‌ریزی روی آن با حداقل ضخامت ۵ سانتی‌متر.

انواع سقف طاق ضربی: کاربردها و جایگزین‌های مدرن

در حالی که سقف طاق ضربی به خودی خود دارای انواع ساختاری متمایزی نیست، اما می‌توان آن را از نظر کاربرد تیرآهن‌های مختلف و همچنین جایگاه آن در مقایسه با سیستم‌های سقف‌سازی مدرن بررسی کرد.

کاربردهای مختلف و ملاحظات اجرایی

تیرآهن‌های مختلف با سایزهای گوناگون (مانند IPE 14 تا IPE 27) در سقف طاق ضربی بسته به طول دهانه و بارهای وارده به کار می‌روند. این تنوع در انتخاب تیرآهن، امکان اجرای طاق ضربی را در دهانه‌های متفاوت فراهم می‌کند. با این حال، همانطور که پیش‌تر اشاره شد، استفاده از این سقف در حال حاضر بیشتر به پروژه‌های بازسازی بناهای تاریخی، فضاهای کوچک و تک‌طبقه یا بخش‌هایی مانند خرپشته محدود می‌شود، جایی که جنبه زیبایی‌شناختی و سنتی آن اهمیت بیشتری دارد و محدودیت‌های سازه‌ای آن قابل مدیریت است. در این کاربردها، رعایت دقیق اصول اجرایی و در نظر گرفتن تمهیدات لازم برای افزایش پایداری، حتی در مقیاس کوچک، ضروری است.

جایگزین‌های مدرن سقف طاق ضربی

با توجه به معایب سقف طاق ضربی، به ویژه در برابر زلزله و وزن بالا، سیستم‌های سقف‌سازی مدرن جایگزین‌های مناسبی ارائه می‌دهند. رایج‌ترین جایگزین‌ها عبارتند از:

• سقف‌های تیرچه و بلوک
• سقف‌های کرومیت
• سقف‌های مرکب (کامپوزیت)

این سقف‌ها دارای مقاومت بالاتر در برابر نیروهای جانبی، وزن مرده کمتر، سرعت اجرای بیشتر و قابلیت‌های بهتری برای عبور تأسیسات هستند که آن‌ها را برای ساختمان‌های جدید و چندطبقه به گزینه‌های بهتری تبدیل می‌کند. انتخاب جایگزین مناسب بستگی به نوع سازه، بودجه، سرعت اجرا و الزامات آیین‌نامه‌ای دارد، اما در مجموع، سیستم‌های مدرن از نظر ایمنی و کارایی بر سقف طاق ضربی برتری دارند.

سقف طاق ضربی، با وجود ریشه‌های عمیق در معماری سنتی ایران، امروزه با چالش‌های سازه‌ای متعددی روبرو است. شناخت دقیق این سقف، از نحوه اجرا و محاسبه تا مزایا و معایب آن، به ما کمک می‌کند تا هم به حفظ میراث معماری بپردازیم و هم در پروژه‌های ساختمانی مدرن، انتخاب‌های آگاهانه‌ای داشته باشیم. با رعایت اصول مقاوم‌سازی و استفاده از دانش مهندسی نوین، می‌توان همچنان از زیبایی و پایداری نسبی این سقف در کاربردهای مناسب بهره برد، در حالی که برای سازه‌های جدید، گزینه‌های پیشرفته‌تر و ایمن‌تر در دسترس هستند.
