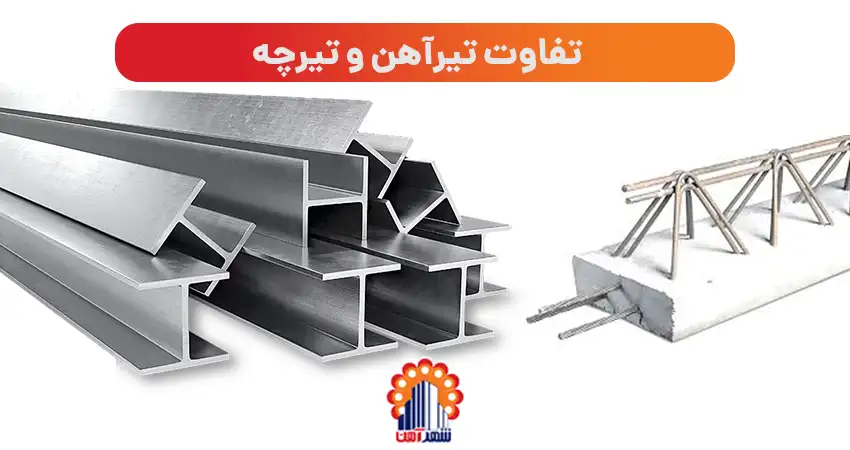

تفاوت تیرآهن و تیرچه

در دنیای پیچیده ساختمان‌سازی، شناخت مصالح و اجزای اصلی سازه از اهمیت بالایی برخوردار است. دو عنصر حیاتی که در هر پروژه ساختمانی نقش محوری ایفا می‌کنند، تیرآهنو تیرچههستند. این دو جزء فولادی و بتنی، اگرچه هر دو در تحمل بار و انتقال نیروها به فونداسیون نقش دارند، اما وظایف، ساختار و کاربردهای متفاوتی دارند. درک صحیح تفاوت‌ها و شباهت‌های آن‌ها برای مهندسان، سازندگان و حتی خریداران ملک ضروری است. این مقاله از شهرآهن، به عنوان راهنمایی جامع برای مبتدیان، به بررسی دقیق تعریف، انواع، کاربردها و تفاوت‌های کلیدی تیرآهن و تیرچه می‌پردازد تا شما را در انتخابی آگاهانه یاری رساند.

تیرآهن چیست؟ تعریف، انواع و کاربردها

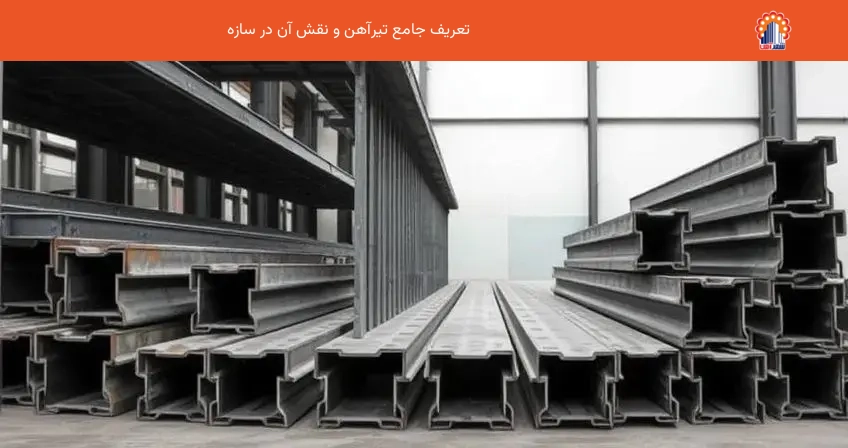

تعریف جامع تیرآهن و نقش آن در سازه

تیرآهن یکی از مهم‌ترین و پرکاربردترین پروفیل‌های فولادی در صنعت ساختمان‌سازی است. این مقطع فولادی که غالباً به شکل I یا H تولید می‌شود، وظیفه تحمل نیروهای برشی و خمشی را بر عهده دارد و به عنوان اسکلت اصلی بسیاری از سازه‌ها عمل می‌کند. تیرآهن‌ها از طریق فرآیند نورد گرم تولید می‌شوند و استحکام و مقاومت بالایی در برابر فشارهای وارده از خود نشان می‌دهند. نقش اصلی آن، ایجاد پایداری و انتقال بارهای سازه به ستون‌ها و سپس به فونداسیون است.

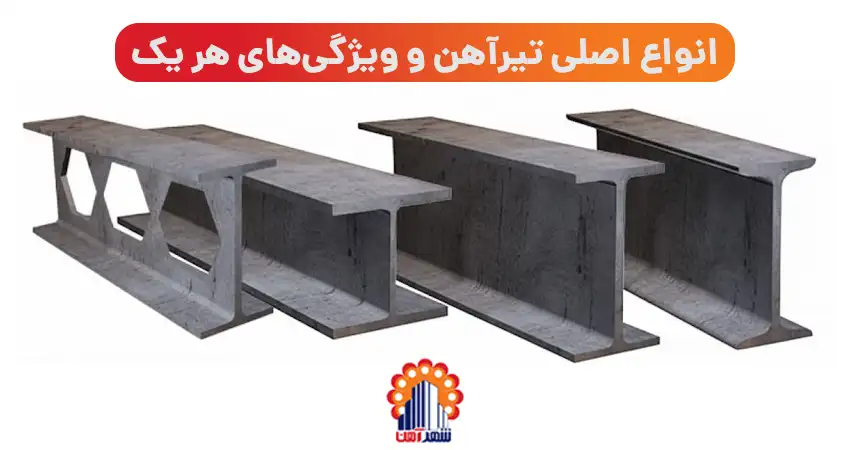

انواع اصلی تیرآهن و ویژگی‌های هر یک

تیرآهن‌ها در انواع مختلفی تولید می‌شوند که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند:

• IPE (استاندارد اروپا):این نوع تیرآهن دارای بال‌هایی با ضخامت یکنواخت است و در ایران و اروپا بسیار رایج است.
• INP (استاندارد چین و روسیه):بال‌های این تیرآهن با شیب خاصی از جان تیرآهن به سمت لبه‌ها نازک‌تر می‌شوند.
• IPB (هاش یا بال پهن):تیرآهن هاش که به شکل H شناخته می‌شود، دارای بال‌های پهن‌تر و ضخامت بال و جان تقریباً برابر است. این نوع به دلیل مقاومت بالا در برابر خمش و فشار، در ستون‌ها کاربرد فراوان دارد.
• CPE (تیرآهن لانه زنبوری):این تیرآهن با ایجاد سوراخ‌های شش ضلعی یا دایره‌ای در جان آن، وزن کمتری دارد اما مقاومت خمشی آن افزایش می‌یابد.

کاربردهای کلیدی تیرآهن در ساختمان‌سازی

تیرآهن به دلیل استحکام و انعطاف‌پذیری بالا، در بخش‌های مختلفی از یک سازه به کار می‌رود:

• اسکلت اصلی سازه:به عنوان ستون‌ها و شاه‌تیرهای اصلی.
• ستون‌ها:به ویژه تیرآهن هاش (IPB) در سایزهای بالا (مانند سایز 14) برای ساخت ستون‌ها استفاده می‌شود.
• کف ستون‌ها:برای توزیع بار ستون بر روی فونداسیون.
• تیرهای اصلی (شاه‌تیر):انتقال بار از تیرهای فرعی به ستون‌ها.
• تیرهای فرعی (تیرچه):در برخی موارد، تیرآهن‌های کوچک‌تر نیز به عنوان تیرچه استفاده می‌شوند.
• تیرهای کلاف:برای اتصال ستون‌ها و افزایش پایداری سازه.
• خرپاها و پل‌ها:در سازه‌های بزرگتر مانند خرپاها و پل‌ها نیز کاربرد دارد.

تیرچه چیست؟ معرفی، اجزا و دسته‌بندی‌ها

تعریف تیرچه و وظیفه آن در سقف‌ها

تیرچه یک عضو سازه‌ای پیش‌ساخته و فرعی است که وظیفه اصلی آن، تحمل بارهای سقف (شامل بارهای مرده، زنده و بار حین اجرا) و انتقال آن‌ها به تیرهای اصلی، ستون‌ها و در نهایت فونداسیون است. تیرچه‌ها عمدتاً در ساخت سقف‌ها و کف‌ها به کار می‌روند و به دلیل سهولت نصب و اقتصادی بودن، از محبوبیت زیادی برخوردارند.

اجزای تشکیل‌دهنده تیرچه (با تمرکز بر تیرچه خرپایی)

تیرچه‌های خرپایی که یکی از رایج‌ترین انواع هستند، از اجزای زیر تشکیل شده‌اند:

• میلگرد کششی (بال تحتانی):میلگردهایی که در قسمت پایین تیرچه قرار گرفته و وظیفه تحمل نیروهای کششی را بر عهده دارند.
• میلگرد عرضی (زیگزاگ):میلگردهای خم شده‌ای که به صورت زیگزاگ بین بال فوقانی و تحتانی قرار گرفته و نیروهای برشی را تحمل می‌کنند.
• بال فوقانی:میلگردی که در قسمت بالای تیرچه قرار گرفته و به همراه بتن پاشنه، مقاومت فشاری را تامین می‌کند.
• بتن پاشنه:قسمتی از بتن که میلگردهای کششی را در خود جای داده و سطح زیرین تیرچه را تشکیل می‌دهد.
• قطعه‌های تقویتی:میلگردهای اضافی که برای افزایش مقاومت در نقاط خاصی از تیرچه استفاده می‌شوند.

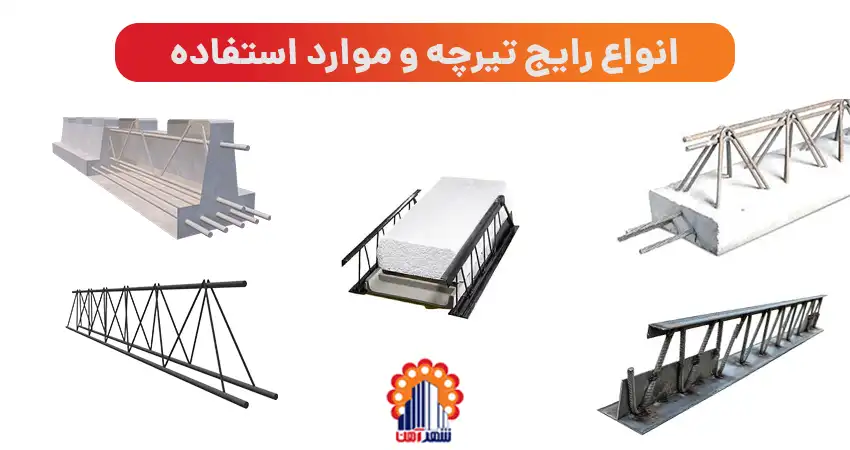

انواع رایج تیرچه و موارد استفاده

تیرچه‌ها در انواع مختلفی تولید می‌شوند که هر یک مزایا و کاربردهای خاص خود را دارند:

• تیرچه بتنی:شامل میلگردهای فولادی و بتن است که بلوک‌های سیمانی یا سفالی بین آن‌ها قرار می‌گیرند.
• تیرچه خرپایی:رایج‌ترین نوع، با پاشنه بتنی و خرپای فولادی که شامل میلگردهای کششی، عرضی و بال فوقانی است.
• تیرچه کرومیت (با جان باز):دارای پاشنه فلزی و میلگردهای زیگزاگی است که امکان بتن‌ریزی بدون نیاز به شمع‌بندی را فراهم می‌کند.
• تیرچه پیش‌تنیده:با استفاده از وایرهای فولادی با مقاومت بالا تولید می‌شود و فرآیند تولید پیچیده‌تری دارد.
• تیرچه فندوله (با بلوک سفالی):در قالب‌های سفالی تولید می‌شود.
• تیرچه نیازیت:قابلیت تحمل وزن سقف قبل از سخت شدن بتن را دارد، نیاز به شمع‌بندی را از بین می‌برد و تا 40% مصرف بتن را کاهش می‌دهد.

کاربرد اصلی تیرچه‌ها در ساخت سقف‌های تیرچه بلوک است که مزایایی مانند سهولت نصب، اقتصادی بودن، عایق‌بندی حرارتی و صوتی مناسب و ایجاد سطحی صاف پس از نازک‌کاری را به همراه دارد.

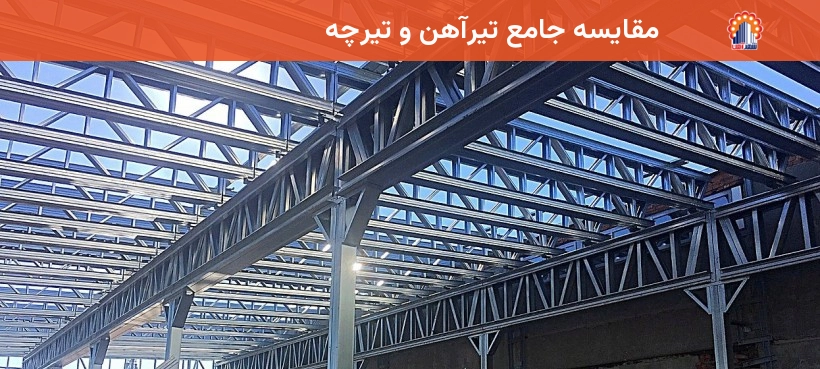

مقایسه جامع تیرآهن و تیرچه: تفاوت‌ها و شباهت‌ها

شباهت‌های اساسی بین تیرآهن و تیرچه

با وجود تفاوت‌های ساختاری و کاربردی، تیرآهن و تیرچه دارای شباهت‌های کلیدی نیز هستند:

• تحمل بارهای خمشی:هر دو عضو سازه‌ای برای تحمل و انتقال بارهای خمشی طراحی شده‌اند.
• انتقال فشار به فونداسیون:هر دو در نهایت بارهای وارده را به ستون‌ها و سپس به فونداسیون منتقل می‌کنند.
• عناصر ضروری ساختمانی:هر دو از اجزای رایج و حیاتی در ساخت‌وساز مدرن محسوب می‌شوند.
• بخشی از سیستم سازه‌ای:هر دو به عنوان بخش‌های جدایی‌ناپذیر از سیستم قاب‌بندی سازه عمل می‌کنند.

تفاوت‌های کلیدی: از مقاومت تا هزینه (شامل جنس، اندازه، سرعت اجرا، طول عمر و مقاومت حرارتی)

تفاوت‌های اصلی بین تیرآهن و تیرچه را می‌توان در جنبه‌های مختلفی بررسی کرد:

• عملکرد و جایگاه در سازه:تیرآهن به عنوان پشتیبان اصلی سازه (ستون‌ها، تیرهای اصلی) عمل می‌کند و چارچوب اصلی را فراهم می‌آورد. در حالی که تیرچه یک عنصر ثانویه است که سقف‌ها و کف‌ها را پشتیبانی می‌کند و اغلب بر روی یا بین تیرآهن‌ها قرار می‌گیرد. تیرچه را می‌توان مکملی برای افزایش کارایی تیرآهن دانست.
• اندازه و ضخامت:تیرآهن‌ها عموماً دارای مقاطع بزرگ‌تر و ضخیم‌تری نسبت به تیرچه‌ها هستند.
• جنس و ترکیب مواد:تیرآهن یک پروفیل فولادی یکپارچه و نورد شده است. در مقابل، تیرچه می‌تواند از بتن، فولاد، چوب یا ترکیبی از فولاد و بتن (مانند تیرچه بتنی با میلگرد) ساخته شود.
• مقاومت در برابر حرارت:تیرچه‌های بتنی معمولاً در برابر آتش‌سوزی مستقیم عملکرد بهتری نسبت به تیرآهن‌های فولادی دارند، زیرا فولاد در دماهای بالا به سرعت مقاومت مکانیکی خود را از دست می‌دهد.
• طول عمر و دوام:سازه‌های فولادی (تیرآهن) در صورت طراحی و نگهداری صحیح، معمولاً طول عمر بیشتری دارند و کمتر در معرض مشکلاتی مانند خزش و ترک‌خوردگی در مقایسه با سازه‌های بتنی (مانند سقف‌های تیرچه بلوک) در بازه زمانی 50 تا 60 سال قرار می‌گیرند.
• سرعت اجرا:سازه‌های فولادی (تیرآهن) به دلیل امکان پیش‌ساخت، نصب آسان‌تر و قابلیت انجام همزمان کارها (مانند جوشکاری خارج از محل پروژه)، معمولاً سرعت اجرای بالاتری دارند. سازه‌های با تیرچه بتنی ممکن است زمان اجرای طولانی‌تری داشته باشند.
• هزینه:به طور کلی، سازه‌های فولادی (تیرآهن) گران‌تر از سازه‌های بتنی (مانند سقف‌های تیرچه بلوک) هستند. هزینه تیرچه نیز به قیمت میلگرد، سیمان و بتن بستگی دارد.

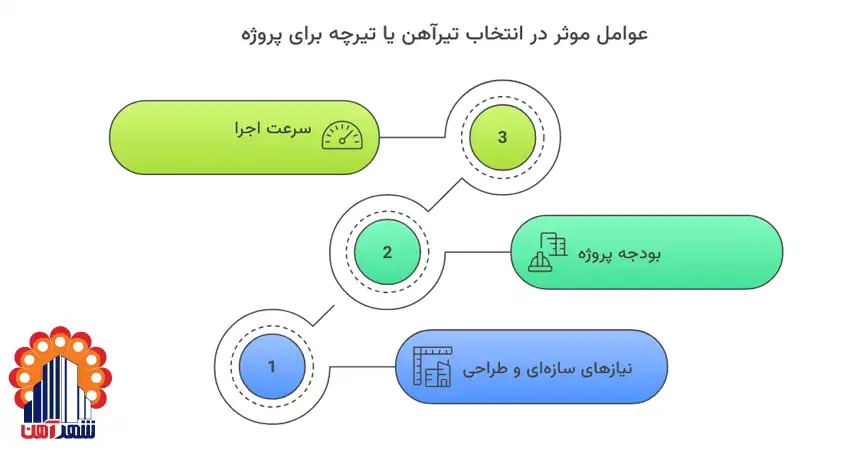

عوامل موثر در انتخاب تیرآهن یا تیرچه برای پروژه شما

انتخاب بین استفاده از تیرآهن یا تیرچه (یا ترکیبی از آن‌ها) برای یک پروژه ساختمانی، به عوامل متعددی بستگی دارد که باید با دقت مورد بررسی قرار گیرند:

• نیازهای سازه‌ای و طراحی:نوع سازه، دهانه‌های مورد نیاز، بارهای وارده (ثابت و متغیر) و الزامات لرزه‌ای، نقش تعیین‌کننده‌ای در انتخاب دارند.
• بودجه پروژه:همانطور که اشاره شد، سازه‌های فولادی عموماً گران‌تر هستند. بودجه در دسترس، یکی از مهم‌ترین فاکتورهاست.
• سرعت اجرا:اگر زمان پروژه محدود است، سازه‌های فولادی می‌توانند گزینه بهتری باشند.
• مقاومت حرارتی و ایمنی در برابر آتش:در مواردی که مقاومت در برابر آتش‌سوزی اهمیت بالایی دارد، ملاحظات خاصی برای فولاد (مانند پوشش‌های ضد حریق) لازم است.
• دسترسی به مصالح و نیروی کار ماهر:در برخی مناطق، دسترسی به یک نوع مصالح یا نیروی کار متخصص برای آن آسان‌تر است.
• طول عمر و نگهداری:ملاحظات مربوط به دوام بلندمدت و نیازهای نگهداری آتی سازه.
• مقررات و استانداردهای محلی:رعایت آیین‌نامه‌ها و استانداردهای ملی ساختمان الزامی است.

نتیجه‌گیری: مکمل‌های ضروری در ساخت‌وساز نوین

تیرآهن و تیرچه، هر دو از ارکان اصلی صنعت ساختمان‌سازی هستند که هر یک وظایف و ویژگی‌های منحصربه‌فرد خود را دارند. تیرآهن به عنوان ستون فقرات سازه، پایداری و مقاومت اصلی را تامین می‌کند، در حالی که تیرچه به عنوان عنصری ثانویه، وظیفه انتقال بارهای سقف و کف را بر عهده دارد و به تکمیل عملکرد سازه کمک می‌کند. درک این تفاوت‌ها و شباهت‌ها، به مهندسان و سازندگان کمک می‌کند تا با توجه به نیازهای خاص هر پروژه، انتخابی بهینه و اقتصادی داشته باشند. این دو عنصر، نه رقیب، بلکه مکمل یکدیگر در خلق سازه‌های ایمن و پایدار هستند.

پرسش‌های متداول (FAQ)

آیا تیرچه می‌تواند جایگزین تیرآهن شود؟

خیر، تیرچه نمی‌تواند به طور کامل جایگزین تیرآهن شود. تیرآهن به عنوان عضو اصلی و باربر در اسکلت سازه (ستون‌ها و تیرهای اصلی) عمل می‌کند، در حالی که تیرچه یک عضو فرعی است که عمدتاً برای تحمل بارهای سقف و کف طراحی شده و بارهای خود را به تیرهای اصلی (که اغلب تیرآهن هستند) منتقل می‌کند. هر یک وظیفه متفاوتی در سیستم سازه‌ای دارند.

کدام یک برای مقاومت در برابر زلزله بهتر است؟

مقاومت در برابر زلزله به طراحی کلی سازه و نحوه اتصال و عملکرد تمامی اجزا بستگی دارد، نه فقط به یک عنصر. سازه‌های فولادی (با تیرآهن) به دلیل شکل‌پذیری بالا، در برابر نیروهای لرزه‌ای عملکرد خوبی دارند. سازه‌های بتنی (با تیرچه بتنی) نیز می‌توانند با طراحی صحیح و استفاده از آرماتوربندی مناسب، مقاومت لرزه‌ای بالایی داشته باشند. انتخاب هر یک باید بر اساس تحلیل‌های سازه‌ای دقیق و با رعایت آیین‌نامه‌های مربوط به طراحی لرزه‌ای صورت گیرد.

چگونه قیمت تیرآهن و تیرچه را استعلام کنیم؟

برای استعلام قیمت روز تیرآهن و تیرچه، می‌توانید به منابع معتبر مراجعه کنید. به عنوان مثال، قیمت امروز تیرآهنرا می‌توانید در وب‌سایت‌های تخصصی مانند مدیران آهنیا شهرآهنمشاهده کنید. همچنین، برای دریافت قیمت روزانه و لحظه‌ایاین محصولات و انواع هاش، میلگرد ساده و ورق، می‌توانید با کارشناسان فروش آهن 021یا فولاد توفیقیتماس بگیرید یا به وب‌سایت‌های معتبر در این حوزه مانند ایرومارتمراجعه کنید.
