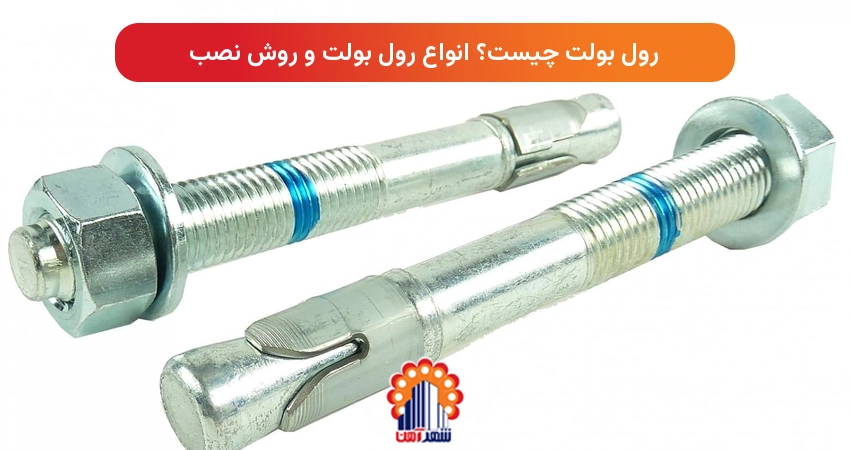

رول بولت چیست؟ انواع رول بولت و روش نصب

رول بولت، که با نام انکر مکانیکی نیز شناخته می‌شود، یکی از پرکاربردترین اتصالات در صنعت ساختمان‌سازی و تأسیسات است. این قطعه فولادی نقشی حیاتی در ایجاد اتصالات محکم و پایدار بین سازه‌های فلزی و مصالح سختی مانند بتن، سنگ و آجر ایفا می‌کند. در این مقاله جامع، به بررسی دقیق ماهیت رول بولت، معرفی انواع گوناگون آن، تفاوت‌های کلیدی با انکر بولت شیمیایی، نحوه صحیح نصب و کاربردهای وسیع آن خواهیم پرداخت تا درک کاملی از این ابزار مهم کسب کنید.

رول بولت چیست؟

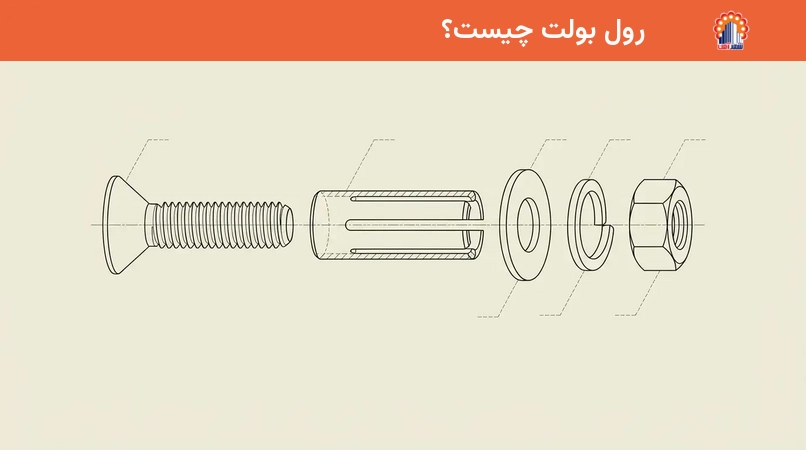

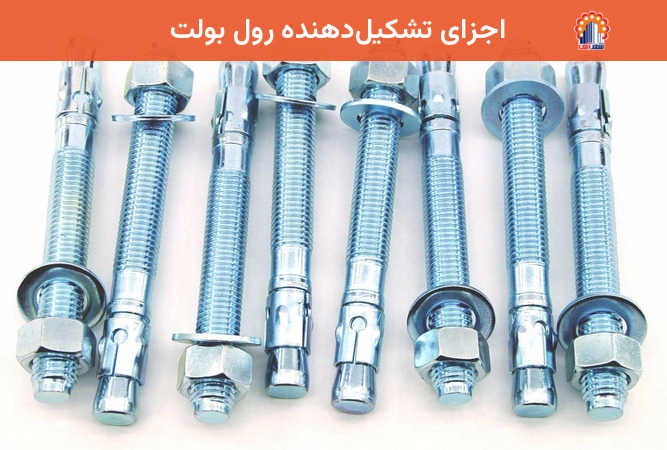

رول بولت، قطعه‌ای فولادی است که برای اتصال ایمن اجسام فلزی به سطوح سخت و متراکم مانند بتن، آجر و سنگ به کار می‌رود. این اتصال‌دهنده مکانیکی از اجزای اصلی شامل یک پیچ با سر مخروطی، یک استوانه فلزی (غلاف) که معمولاً چاک‌دار یا پروانه‌ای است، یک واشر (تخت و فنری) و یک مهره تشکیل می‌شود. مکانیسم عملکرد رول بولت بر پایه ایجاد نیروی انبساطی و اصطکاکی است؛ با سفت شدن مهره، پیچ سر مخروطی به داخل غلاف کشیده شده و باعث باز شدن و انبساط غلاف در داخل سوراخ می‌شود. این انبساط، اصطکاک لازم را با دیواره‌های سوراخ ایجاد کرده و اتصالی بسیار محکم و مطمئن را فراهم می‌آورد. جنس رول بولت‌ها معمولاً از فولاد است که برای افزایش مقاومت در برابر خوردگی، اغلب به صورت گرم یا سرد گالوانیزه شده یا از استیل ضدزنگ ساخته می‌شوند. این ویژگی‌ها، رول بولت را به گزینه‌ای قابل اعتماد برای ایجاد اتصالات با استحکام کششی و خمشی بالا تبدیل می‌کند.

انواع رول بولت (مهره‌دار، پیچی، سقفی، چاکدار و استیل)

رول بولت‌ها در انواع بسیار متنوعی تولید می‌شوند که هر کدام برای کاربردها و شرایط خاصی طراحی شده‌اند. شناخت این تنوع برای انتخاب صحیح و ایمنی پروژه‌ها ضروری است.

دسته‌بندی کلی و مکانیکی رول بولت

رول بولت‌ها را می‌توان به طور کلی به دو دسته دیواری و سقفی تقسیم کرد که هر کدام زیرمجموعه‌های خاص خود را دارند. رول بولت‌های مکانیکی رایج‌ترین نوع هستند که با فشار فیزیکی در محل نصب محکم می‌شوند و برای اتصالات سازه‌ای و تجهیزات سنگین کاربرد دارند. این دسته‌بندی اولیه کمک می‌کند تا بر اساس محل نصب (دیوار یا سقف) و نوع بارگذاری، گزینه مناسب را انتخاب کنیم. علاوه بر این، رول بولت‌ها از نظر مکانیسم انبساط نیز به انواع مختلفی مانند غلاف‌دار (ساده یا چاکدار)، پروانه‌ای و ضربه‌ای تقسیم می‌شوند که هر یک برای شرایط خاصی بهینه شده‌اند.

رول بولت‌های تخصصی و برندهای معروف

برندهایی مانند هیلتی (Hilti) انواع تخصصی رول بولت را تولید می‌کنند که هر یک ویژگی‌های منحصربه‌فردی دارند. رول بولت HSA با قابلیت تحمل بار تا 40 درصد بیشتر و امکان رگلاژ در عمق‌های متفاوت، برای بتن‌های بدون ترک مناسب است و نصب آسانی ارائه می‌دهد. مدل HSL برای بارهای متوسط تا دینامیکی و بتن‌های بدون ترک طراحی شده و در انواع مختلفی مانند HSL-3 برای بارهای فوق سنگین کاربرد دارد. رول بولت HST با روکش روی، گزینه‌ای ایده‌آل برای محیط‌های مرطوب و حتی بتن‌های ترک‌دار است و در سدسازی و پروژه‌های حساس استفاده می‌شود. مدل HKD که به رول بولت ضربه‌ای نیز معروف است، برای بارهای متوسط در بتن‌های بدون ترک کاربرد دارد و نصب آن با چکش انجام می‌شود. همچنین HSC برای فضاهای محدود و بتن‌های باریک یا ترک‌خورده مناسب است و انعطاف‌پذیری بالایی در عمق کاشت فراهم می‌کند.

رول بولت‌های کاربردی خاص (سقفی، پروانه‌ای، توخالی)

رول بولت‌های سقفی که با نام‌های قلاب‌دار یا لوستری نیز شناخته می‌شوند، برای نصب لوستر، پنکه سقفی و گلدان‌های آویز کاربرد دارند و معمولاً تا 15 کیلوگرم وزن را تحمل می‌کنند. مکانیسم آن‌ها اغلب شامل یک قلاب است که پس از انبساط، در سقف محکم می‌شود. رول بولت سقفی پروانه‌ای (Butterfly Roll Bolt) برای سقف‌های کاذب، کناف و مصالح توخالی یا با مقاومت کمتر مناسب است. در این نوع، با سفت شدن پیچ، باله‌های غلاف به صورت پروانه باز شده و فشار را در سطح وسیع‌تری توزیع می‌کنند که از آسیب به مصالح جلوگیری به عمل می‌آورد. رول بولت هالوکور (Hollow-core Roll Bolt) برای سقف‌ها و سازه‌های بتنی توخالی طراحی شده تا بدون تخریب در آن‌ها وارد شود و با انبساط داخلی، اتصال را برقرار سازد. رول بولت توخالی نیز با پیچ رزوه شده از داخل، برای نگهداری اجسام سبک و در مصالح با ضخامت کم توصیه می‌شود و معمولاً با ابزار مخصوص نصب می‌شود.

برای درک بهتر تنوع رول بولت‌ها و کاربردهایشان، جدول زیر می‌تواند راهنمای مفیدی باشد که ویژگی‌های اصلی و موارد استفاده رایج هر نوع را خلاصه می‌کند. این جدول کمک می‌کند تا بر اساس نیاز پروژه، انتخاب دقیق‌تری داشته باشید.

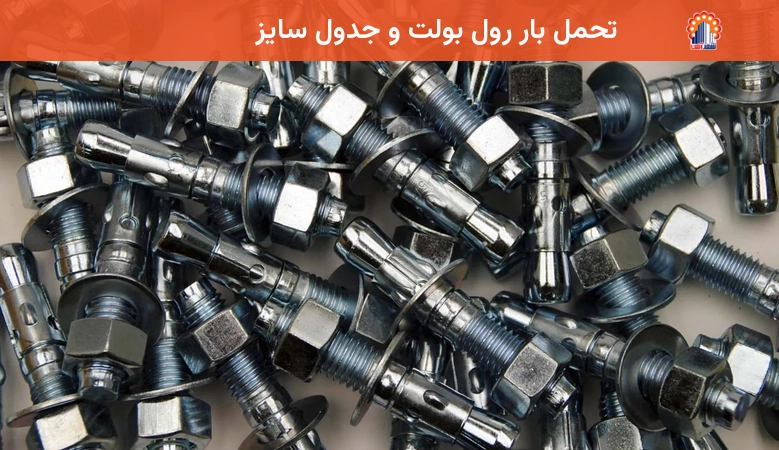

جدول سایز و تحمل بار رول بولت

انتخاب سایز مناسب رول بولت و آگاهی از ظرفیت تحمل بار آن، از مهم‌ترین عوامل در تضمین ایمنی و پایداری یک اتصال است. این انتخاب باید با دقت و بر اساس محاسبات مهندسی انجام شود.

جدول استاندارد رول بولت (ابعاد فنی)

جدول استاندارد رول بولت اطلاعات دقیقی در مورد ابعاد فنی شامل قطر رزوه، طول کل، طول رزوه و قطر غلاف برای سایزهای مختلف ارائه می‌کند. این مشخصات برای مطابقت با نیازهای پروژه و ابزارهای نصب ضروری هستند و به مهندسان کمک می‌کند تا انتخاب دقیقی داشته باشند.

جدول وزن رول بولت (برای برنامه‌ریزی)

آگاهی از وزن تقریبی هر عدد رول بولت در سایزهای مختلف، برای برنامه‌ریزی حمل‌ونقل، مدیریت موجودی و حتی محاسبات کلی سازه مفید است. این جدول امکان می‌دهد تا با توجه به نیازهای پروژه، رول بولت مناسبی با وزن متناسب انتخاب کنید.

تحمل بار رول بولت عدد ثابتی نیست و به عوامل متعددی از جمله قطر و طول رول بولت، عمق کاشت، کیفیت و رده بتن (مقاومت فشاری)، فاصله از لبه سازه و فاصله بین رول بولت‌های مجاور بستگی دارد. برای مثال، یک رول بولت M10 در بتن C25/30 ممکن است در بار کششی حدود 10-15 کیلونیوتن و در بار برشی حدود 20-25 کیلونیوتن تحمل داشته باشد، اما این ارقام صرفاً جهت مثال هستند و مقدار دقیق تحمل بار باید همواره از کاتالوگ سازنده و محاسبات مهندسی بر اساس استانداردهای مربوطه (مانند ACI 318 یا ETA) استخراج شود. انتخاب صحیح بر اساس این پارامترها، دوام و ایمنی اتصال را تضمین می‌کند.

تفاوت رول بولت با انکر بولت شیمیایی

گرچه هر دو ابزار رول بولت و انکر بولت شیمیایی برای اتصال سازه‌های فلزی به بتن به کار می‌روند، اما تفاوت‌های اساسی در مکانیسم عملکرد و کاربردشان وجود دارد. رول بولت در واقع نوعی انکر بولت مکانیکی است که اتصال را از طریق انبساط و اصطکاک ایجاد می‌کند. در مقابل، انکر بولت شیمیایی از رزین یا چسب مخصوص برای ایجاد پیوند شیمیایی قوی بین پیچ و مصالح پایه استفاده می‌کند. این تفاوت در مکانیسم، منجر به مزایا و محدودیت‌های متفاوتی برای هر یک می‌گردد.

مزایای انکر بولت شیمیایی:

• عدم ایجاد تنش اضافی: تنش مکانیکی به پایه کار وارد نمی‌کند، که برای بتن‌های ضعیف یا نزدیک لبه‌ها بسیار مهم است.
• عملکرد بهتر در بتن ضعیف یا نامشخص: در مواردی که کیفیت بتن پایین یا نامشخص است، مطمئن‌تر عمل می‌کند و مقاومت بالاتری فراهم می‌آورد.
• خروج کامل هوا: رزین حفره را پر کرده و هوا را کاملاً خارج می‌کند که به استحکام بیشتر و جلوگیری از خوردگی کمک می‌کند.
• عدم محدودیت عمق و قطر: انعطاف‌پذیری بیشتری در عمق و قطر سوراخ‌کاری دارد و می‌توان از میلگرد یا رادهای رزوه شده با طول دلخواه استفاده نمود.
• کاهش احتمال ترک‌خوردگی: به دلیل عدم ایجاد تنش انبساطی، احتمال ترک‌خوردگی مصالح کاهش می‌یابد.
• انعطاف‌پذیری بیشتر در نصب: در لبه‌ها و دال‌های کم‌عمق عملکرد بهتری دارد و در برابر بارهای دینامیکی و لرزه‌ای مقاومت بالایی از خود نشان می‌دهد.

مزایای رول بولت (در مقایسه با انکر بولت شیمیایی):

• نصب آسان‌تر و سریع‌تر: فرآیند نصب ساده‌تری دارد و نیاز به زمان خشک شدن رزین نیست.
• استفاده فوری: پس از نصب، بلافاصله می‌توان از آن استفاده کرد و نیازی به زمان خشک شدن رزین نیست.
• قابلیت اصلاح اشتباهات: در صورت بروز خطای جزئی در نصب، اصلاح آن آسان‌تر است (البته در حد محدود).
• هزینه اولیه کمتر: معمولاً هزینه خرید رول بولت نسبت به انکر شیمیایی کمتر است.

انتخاب بین این دو بستگی به شرایط پروژه، نوع بارگذاری (استاتیک، دینامیک، لرزه‌ای)، کیفیت بتن، عمق کاشت مورد نیاز و محدودیت‌های زمانی دارد. برای بارهای سنگین، دینامیکی یا در بتن‌های ترک‌دار، انکر شیمیایی اغلب گزینه مطمئن‌تری محسوب می‌شود، در حالی که برای بارهای متوسط و نصب سریع، رول بولت انتخاب مناسبی خواهد بود.

آموزش نصب رول بولت و اشتباهات رایج

نصب صحیح رول بولت برای اطمینان از استحکام و ایمنی اتصال از اهمیت بالایی برخوردار است. هرگونه اشتباه در مراحل نصب می‌تواند به کاهش ظرفیت باربری و حتی خرابی اتصال منجر شود. رعایت دقیق دستورالعمل‌ها و استفاده از ابزار مناسب، کلید نصب موفقیت‌آمیز است.

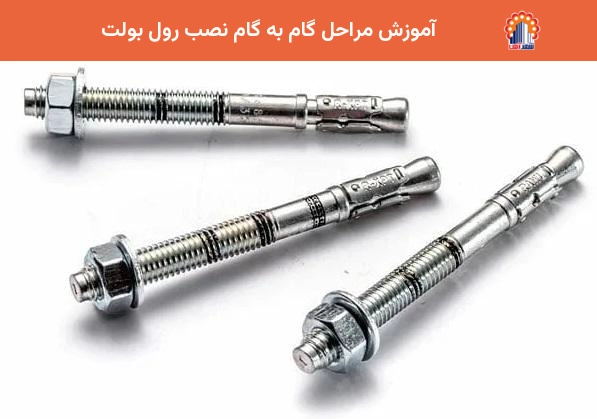

مراحل گام به گام نصب رول بولت

1. بررسی و علامت‌گذاری: محل دقیق نصب را بررسی کرده و نقطه سوراخ‌کاری را با دقت علامت‌گذاری کنید. اطمینان حاصل نمایید که محل انتخاب شده عاری از میلگرد یا سایر تأسیسات پنهان باشد.
2. سوراخ‌کاری: با استفاده از دریل چکشی و مته‌ای با قطر دقیقاً برابر با قطر رول بولت (مثلاً برای رول بولت M10، مته 10 میلی‌متری)، سوراخی با عمق مناسب در مصالح پایه (بتن، آجر) ایجاد کنید. عمق سوراخ باید کمی بیشتر از طول کاشت رول بولت باشد (حدود 5-10 میلی‌متر) تا فضای کافی برای گردوغبار و انبساط فراهم شود.
3. تمیزکاری: سوراخ ایجاد شده را کاملاً از گردوغبار و ذرات بتن پاک کنید. این کار را می‌توان با جاروبرقی صنعتی، پمپ باد یا برس مخصوص انجام داد. تمیز بودن سوراخ برای انبساط کامل غلاف و ایجاد اصطکاک کافی بسیار مهم است.
4. قرار دادن رول بولت: رول بولت را به آرامی و با ضربات ملایم چکش به داخل سوراخ هدایت کنید تا کاملاً در جای خود قرار گیرد و واشر و مهره روی سطح مصالح پایه قرار گیرند.
5. محکم کردن: با استفاده از آچار مناسب (آچار رینگی یا بکس)، مهره رول بولت را سفت کنید. این کار باعث کشیده شدن پیچ مخروطی به داخل غلاف و انبساط آن در داخل سوراخ می‌شود. سفت کردن را تا زمانی ادامه دهید که احساس کنید رول بولت محکم شده و دیگر نمی‌چرخد. از سفت کردن بیش از حد (Over-torquing) خودداری کنید تا به بتن آسیب نرسد.
6. کنترل نهایی: از محکم بودن اتصال و عدم لغزش رول بولت اطمینان حاصل نمایید. در صورت نیاز، بارگذاری آزمایشی سبک انجام دهید.

ابزارهای مورد نیاز برای نصب

برای نصب رول بولت به ابزارهای اساسی زیر نیاز دارید:

• دریل چکشی (Rotary Hammer Drill): برای سوراخ‌کاری قدرتمند در بتن یا دیوار.
• مته مخصوص بتن (Masonry Drill Bit): با قطر دقیقاً متناسب با رول بولت.
• آچار (Wrench/Socket Wrench): برای سفت کردن مهره رول بولت.
• جاروبرقی یا پمپ باد (Vacuum Cleaner/Air Pump): برای تمیز کردن سوراخ.
• چکش (Hammer): برای قرار دادن رول بولت در سوراخ.
• متر و ماژیک (Measuring Tape & Marker): برای علامت‌گذاری دقیق.

اشتباهات رایج در نصب و پیامدهای آن

اشتباهات رایج در نصب رول بولت می‌تواند عواقب جدی داشته باشد:

• قطر یا عمق نامناسب سوراخ: استفاده از مته با قطر و عمق دقیقاً مطابق با کاتالوگ سازنده ضروری است تا از عدم انبساط صحیح غلاف یا کاهش ظرفیت باربری جلوگیری به عمل آید.
• عدم تمیزکاری سوراخ: گردوغبار و ذرات بتن مانع انبساط کامل غلاف شده و استحکام اتصال را کاهش می‌دهد؛ از این رو، تمیزکاری کامل سوراخ الزامی است.
• سفت کردن نامناسب مهره: سفت کردن بیش از حد باعث آسیب به بتن یا رزوه می‌شود، در حالی که سفت کردن کم، اتصال را ناپایدار می‌کند. استفاده از آچار ترکمتر یا سفت کردن تا حد محکم شدن بدون نیروی بیش از حد توصیه می‌شود.
• انتخاب نوع نامناسب رول بولت: استفاده از رول بولت معمولی در بتن ترک‌دار یا ضعیف منجر به شکست خواهد شد؛ انتخاب نوع رول بولت باید بر اساس شرایط بتن و نوع بارگذاری باشد.
• نصب نزدیک به لبه‌ها یا با فاصله کم: نصب رول بولت‌ها نزدیک به لبه بتن یا با فاصله کم از یکدیگر می‌تواند باعث ترک‌خوردگی و کاهش مقاومت شود؛ رعایت حداقل فواصل توصیه شده توسط سازنده ضروری است.

پیامدهای این اشتباهات شامل خارج شدن رول بولت، شکستن صفحه پلیت، ترک خوردن بتن و در نهایت از بین رفتن ایمنی سازه و خطرات جانی و مالی است. آموزش و تجربه کافی در نصب رول بولت، از بروز این مشکلات جلوگیری به عمل می‌آورد.

کاربردها و عوامل مؤثر بر قیمت رول بولت

رول بولت به دلیل تنوع و قابلیت اطمینان بالا، کاربردهای بسیار گسترده‌ای در صنایع مختلف دارد و قیمت آن نیز تحت تأثیر عوامل متعددی قرار می‌گیرد.

کاربردهای گسترده رول بولت در صنایع مختلف

• ساختمان‌سازی: نصب سقف کاذب، پارتیشن‌بندی، وال پست، نمای فلزی، ریل‌گذاری آسانسور و پله‌برقی، مهار داربست، نگهدارنده لوله و کانال‌های تهویه هوا، نصب تجهیزات آتش‌نشانی و سیستم‌های امنیتی.
• صنایع سنگین: ریل‌گذاری خطوط راه‌آهن، نصب دکل‌های مخابراتی، جرثقیل‌های سقفی، اتصال ماشین‌آلات سنگین به فونداسیون، نصب تجهیزات نیروگاهی و پتروشیمی.
• تأسیسات: نصب تجهیزات تأسیساتی، کلمپ‌ها و ساپورت‌ها در شبکه‌های برق و مخابرات، اتصال مخازن نفت و گاز به زمین، نصب لوله‌کشی‌های صنعتی و سیستم‌های گرمایشی و سرمایشی.
• حمل‌ونقل: نصب علائم رانندگی، دوربین‌های کنترل ترافیک و گاردریل‌ها، مهار پل‌ها و سازه‌های ترافیکی.
• کاربردهای خانگی و سبک: نصب لوستر، پنکه سقفی، قفسه‌های دیواری و تجهیزات ورزشی سبک.

عوامل مؤثر بر قیمت رول بولت

قیمت رول بولت به فاکتورهای مختلفی بستگی دارد که مهم‌ترین آن‌ها عبارتند از:

• نوع رول بولت: مدل‌های تخصصی‌تر (مانند انواع هیلتی یا رول بولت‌های پروانه‌ای) معمولاً گران‌تر هستند.
• سایز و ابعاد: رول بولت‌های با قطر و طول بیشتر، به دلیل مصرف مواد اولیه بیشتر و توانایی تحمل بار بالاتر، قیمت بالاتری دارند.
• جنس و پوشش: فولاد گالوانیزه (گرم یا سرد) یا استیل ضدزنگ (A2/A4) نسبت به فولاد معمولی (سیاه) گران‌تر است، اما مقاومت به خوردگی و دوام بیشتری ارائه می‌کند.
• برند سازنده: برندهای معتبر و شناخته‌شده (مانند هیلتی) به دلیل کیفیت، استانداردهای بالا، گواهینامه‌ها و خدمات پس از فروش، قیمت بیشتری دارند.
• شرایط بازار و نوسانات ارز: قیمت مواد اولیه (فولاد) و نرخ ارز تأثیر مستقیمی بر قیمت نهایی دارد.
• حجم خرید: خرید عمده معمولاً با تخفیف همراه است.

با وجود این عوامل، رول بولت به دلیل استحکام و دوام بالا، سهولت نصب نسبی و طول عمر طولانی، همچنان یک گزینه اقتصادی و مطمئن برای اتصالات ساختمانی و صنعتی محسوب می‌شود و ارزش سرمایه‌گذاری را داراست. برای اطلاع از قیمت‌های روز و مشاوره تخصصی، می‌توانید با کارشناسان شهرآهندر تماس باشید.

سؤالات متداول درباره رول بولت

در این بخش به برخی از پرسش‌های رایج درباره رول بولت پاسخ می‌دهیم تا ابهامات احتمالی برطرف شود.

رول بولت برای چه نوع بتنی مناسب است؟

رول بولت (انکر مکانیکی) معمولاً برای بتن سخت و متراکمِ درجا یا پیش‌ساخته با مقاومت فشاری مناسب (حداقل C20/25) بهترین عملکرد را ارائه می‌دهد. در بتن ضعیف، پوک، بلوکی، هبلکس یا مصالح بنایی با مقاومت کم، معمولاً گزینه‌های شیمیایی یا انکرهای مخصوص آن مصالح توصیه می‌شود.

رول بولت چه میزان بار را تحمل می‌کند؟

تحمل بار به قطر و طول رول بولت، عمق کاشت، رده بتن، فاصله از لبه و فاصله بین انکرها بستگی دارد و عدد ثابتی ندارد. به طور کلی از بارهای متوسط تا سنگین را پوشش می‌دهد، اما مقدار دقیق باید از دیتاشیت سازنده، گواهینامه‌های فنی (مانند ETA) و محاسبات مهندسی بر اساس استانداردهای مربوطه تعیین شود.

آیا رول بولت برای بتن ترک دار مناسب است؟

رول بولت‌های معمولی برای بتن بدون ترک مطمئن‌ترند. اما مدل‌های خاصی از رول بولت‌ها (مانند برخی از مدل‌های هیلتی HST) وجود دارند که دارای تاییدیه برای استفاده در بتن ترک‌دار هستند. اگر احتمال ترک‌خوردگی (مانند بارهای دینامیکی، لرزه‌ای یا جمع‌شدگی) وجود دارد، حتماً از انکرهای دارای تاییدیه بتن ترک‌دار یا انکر شیمیایی مناسب استفاده کنید.

عمق سوراخ کاری برای نصب رول بولت چقدر باید باشد؟

عمق سوراخ معمولاً برابر با عمق کاشت توصیه‌شده رول بولت به علاوه چند میلی‌متر اضافه (حدود 5 تا 10 میلی‌متر) برای جمع شدن گردوغبار و کامل نشستن انکر است. عدد دقیق را باید طبق کاتالوگ همان مدل رول بولت و توصیه‌های سازنده انتخاب کنید.

آیا رول بولت برای نصب تجهیزات سنگین مناسب است؟

بله، اگر سایز و عمق کاشت درست انتخاب شود، بتن کیفیت کافی داشته باشد و محاسبات مهندسی انجام شده باشد، رول بولت برای نصب تجهیزات سنگین نیز کاربرد دارد. برای بارهای خیلی سنگین, لرزش‌دار یا نزدیک لبه‌ها، معمولاً انکرهای تایید شده سنگین‌کار یا انکر شیمیایی مطمئن‌تر و ایمن‌تر است.

رول بولت به عنوان یک اتصال‌دهنده مکانیکی قدرتمند، نقش بی‌بدیلی در استحکام و ایمنی سازه‌های مختلف ایفا می‌کند. با درک صحیح از انواع آن، تفاوت‌هایش با انکر بولت شیمیایی، و رعایت دقیق مراحل نصب، می‌توان از حداکثر پتانسیل این ابزار بهره‌مند گردید. انتخاب هوشمندانه و نصب صحیح رول بولت نه تنها دوام و پایداری اتصالات را تضمین می‌کند، بلکه به کاهش هزینه‌ها و افزایش ایمنی کلی پروژه‌های ساختمانی و صنعتی نیز کمک شایانی می‌کند. همواره به مشخصات فنی و توصیه‌های سازنده توجه کنید تا بهترین نتیجه را به دست آورید.
