استاندارد جوشکاری میلگرد

میلگرد یکی از مهم‌ترین اجزای سازه‌های بتن‌آرمه است که وظیفه افزایش مقاومت کششی بتن را بر عهده دارد. با توجه به اینکه میلگردها معمولاً در شاخه‌های ۱۲ متری تولید می‌شوند، در بسیاری از پروژه‌های عمرانی برای دستیابی به طول مورد نیاز یا اتصال آرماتورها به سایر اجزای سازه، از روش‌هایی مانند اورلب، کوپلر و جوشکاری استفاده می‌شود. هر یک از این روش‌ها ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند.

جوشکاری میلگرد یکی از روش‌های تخصصی اتصال آرماتورها است که در صورت اجرای صحیح، اتصالی مستحکم و دائمی ایجاد می‌کند. با این حال، موفقیت این روش به عواملی مانند نوع میلگرد، میزان جوش‌پذیری، انتخاب الکترود مناسب و رعایت استانداردهای اجرایی بستگی دارد. در این مقاله از آهن آلات شهرآهن، با انواع روش‌های جوشکاری میلگرد، شرایط اجرای آن، ضوابط استاندارد و مهم‌ترین نکات فنی این فرآیند آشنا خواهید شد.

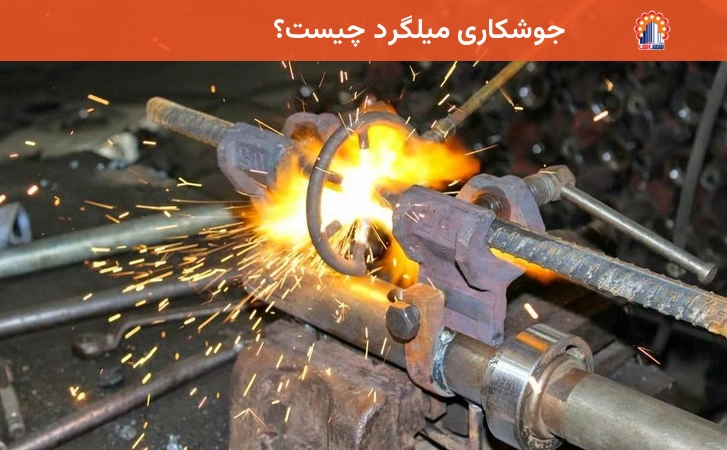

جوشکاری میلگرد چیست؟

جوشکاری میلگرد یکی از روش‌های اتصال دائمی آرماتورها است که در آن دو یا چند میلگرد با استفاده از حرارت، فشار یا ترکیبی از هر دو به یکدیگر متصل می‌شوند. در این فرآیند، بخشی از فلز پایه تا دمای مشخصی گرم شده و پس از ایجاد پیوند متالورژیکی، اتصال یکنواختی بین دو میلگرد شکل می‌گیرد.

هدف اصلی از جوشکاری میلگرد، ایجاد انتقال کامل نیرو بین دو آرماتور بدون کاهش مقاومت سازه است. به همین دلیل کیفیت اجرای جوش اهمیت بسیار زیادی دارد؛ زیرا هرگونه ضعف در اتصال می‌تواند باعث تمرکز تنش، ترک‌خوردگی و حتی شکست سازه در شرایط بارگذاری شدید یا زلزله شود.

اگرچه اتصال پوششی (اورلب) و کوپلر از رایج‌ترین روش‌های اتصال میلگرد هستند، اما در بسیاری از پروژه‌ها امکان استفاده از این روش‌ها وجود ندارد یا از نظر فنی و اقتصادی مناسب نیست. در چنین شرایطی جوشکاری می‌تواند بهترین گزینه باشد. مهم‌ترین دلایل استفاده از جوشکاری میلگرد عبارت‌اند از:

• افزایش طول میلگرد
• کاهش تراکم آرماتورها
• اتصال میلگردهای طولی ستون‌ها
• اتصال آرماتورهای فونداسیون
• اجرای قطعات پیش‌ساخته بتنی
• اتصال میلگرد به صفحات یا قطعات فولادی
• اجرای سازه‌های خاص با محدودیت فضا
• تعمیر و مقاوم‌سازی سازه‌های بتنی
• ساخت قفسه‌های آرماتور در پروژه‌های صنعتی

البته امروزه با توسعه سیستم‌های مکانیکی مانند کوپلر، استفاده از جوشکاری در بسیاری از پروژه‌ها کاهش یافته است؛ با این حال هنوز در پروژه‌های صنعتی، پل‌ها، سازه‌های خاص و برخی ساختمان‌های بتنی، این روش یکی از راهکارهای رایج اتصال میلگرد محسوب می‌شود.

جوش‌پذیری میلگرد چیست و به چه عواملی بستگی دارد؟

مهم‌ترین عامل موفقیت در جوشکاری، جوش‌پذیری میلگرد است. جوش‌پذیری (Weldability) به توانایی میلگرد برای ایجاد یک اتصال جوشی سالم، بدون ترک‌خوردگی و با حفظ خواص مکانیکی (مانند مقاومت کششی و شکل‌پذیری) گفته می‌شود. هر میلگردی که بتواند پس از عملیات جوشکاری همچنان مقاومت کششی، شکل‌پذیری و دوام خود را حفظ کند، میلگردی با جوش‌پذیری مناسب محسوب می‌شود.

برخلاف تصور بسیاری از افراد، همه میلگردها قابلیت جوشکاری یکسانی ندارند. میزان جوش‌پذیری تحت تأثیر عوامل مختلفی قرار دارد که مهم‌ترین آن‌ها عبارت‌اند از:

۱. میزان کربن معادل (Carbon Equivalent - CE)

مهم‌ترین فاکتور در جوش‌پذیری فولاد، درصد عناصر شیمیایی تشکیل‌دهنده آن، به ویژه کربن و منگنز است.

• اگر میزان کربن معادل در میلگرد کمتر از ۰.۴ درصد باشد، میلگرد قابلیت جوش‌پذیری عالی دارد.
• اگر این مقدار بین ۰.۴ تا ۰.۵۱ درصد باشد، جوشکاری مشروط به عملیات «پیش‌گرمایش» (Preheating) است.
• میلگردهایی با کربن معادل بالاتر از ۰.۵۱ درصد، به هیچ وجه برای جوشکاری سازه‌ای توصیه نمی‌شوند؛ زیرا بسیار شکننده بوده و مستعد ترک‌خوردگی در منطقه حرارت‌دیده (HAZ) هستند.

۲. روش تولید و ساختار متالوگرافی

میلگردهایی که به روش نورد گرم (Hot-Rolled) تولید می‌شوند، نسبت به میلگردهای ترمکس (تنش‌زدایی شده یا سرد اصلاح‌شده)، جوش‌پذیری بهتری از خود نشان می‌دهند. در میلگردهای ترمکس، حرارت ناشی از جوشکاری می‌تواند لایه سخت بیرونی میلگرد را از بین برده و مقاومت آن را به شدت کاهش دهد.

3. قطر میلگرد

هرچه قطر میلگرد بیشتر باشد، میزان حرارت مورد نیاز برای ایجاد اتصال نیز افزایش پیدا می‌کند. همچنین میلگردهای قطورتر در برابر تنش‌های ناشی از انقباض و انبساط حساس‌تر هستند و معمولاً به پیش‌گرمایش بیشتری نیاز دارند. به همین دلیل در بسیاری از آیین‌نامه‌ها برای میلگردهای با قطر بالا، دمای پیش‌گرمایش متفاوتی در نظر گرفته شده است.

4. ترکیب شیمیایی فولاد

علاوه بر کربن، عناصر دیگری مانند فسفر، گوگرد، منگنز، کروم و وانادیوم نیز بر رفتار میلگرد هنگام جوشکاری تأثیر می‌گذارند. افزایش بیش از حد برخی از این عناصر می‌تواند احتمال ایجاد ترک، تردی و کاهش شکل‌پذیری را افزایش دهد. به همین علت، هنگام انتخاب میلگرد مناسب برای جوشکاری باید مشخصات شیمیایی درج‌شده در گواهی کارخانه (Mill Test Certificate) نیز بررسی شود.

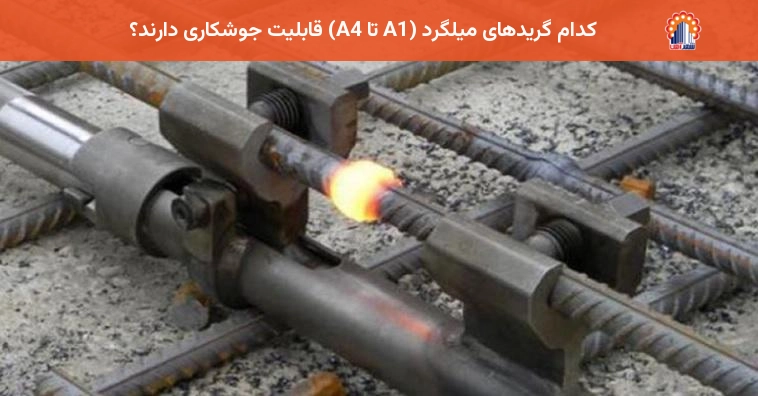

کدام گرید‌های میلگرد (A1 تا A4) قابلیت جوشکاری دارند؟

در بازار ایران، میلگردها بر اساس استاندارد روسی به ۴ گرید اصلی تقسیم می‌شوند. وضعیت جوشکاری هرکدام به شرح زیر است:

• میلگرد A1 (ساده): میلگرد A1 یا میلگرد ساده به دلیل کربن پایین، بهترین قابلیت جوش‌پذیری را دارد و بهترین گزینه برای جوشکاری محسوب می‌شود. این میلگرد کمترین میزان کربن را دارد و از شکل‌پذیری بالایی برخوردار است. به همین دلیل احتمال ایجاد ترک در ناحیه جوش بسیار پایین بوده و اتصال ایجادشده کیفیت مناسبی خواهد داشت. به همین علت در بسیاری از قطعات صنعتی، قفسه‌های آرماتور و اتصالات فلزی از میلگرد A1 استفاده می‌شود.
• میلگرد A2 (آجدار مارپیچ): میلگرد A2 نیز جوش‌پذیری مطلوبی دارد، اما رعایت اصول پیش‌گرمایش توصیه می‌شود. به دلیل افزایش مقاومت مکانیکی و درصد کربن نسبت به A1، معمولاً توصیه می‌شود عملیات پیش‌گرمایش و انتخاب الکترود مناسب با دقت بیشتری انجام شود. در بسیاری از پروژه‌های عمرانی، جوشکاری A2 با رعایت دستورالعمل‌های اجرایی بدون مشکل انجام می‌شود.
• میلگرد A3 (آجدار جناغی): پرکاربردترین میلگرد ساختمانی در ایران است؛ اما به دلیل کربن بالاتر، از نظر جوشکاری حساس‌ترین گرید نیز به شمار می‌رود و جوشکاری آن تنها با رعایت سخت‌گیرانه‌ترین آیین‌نامه‌ها و استفاده از الکترودهای کم‌هیدروژن مجاز است. این میلگرد به دلیل مقاومت کششی بالا و شکل‌پذیری کمتر، در برابر حرارت حساس است و اگر جوشکاری بدون رعایت ضوابط انجام شود، احتمال ترک‌خوردگی در ناحیه متاثر از حرارت (HAZ) افزایش پیدا می‌کند. در بسیاری از موارد، مهندسان ناظر روش فورجینگ یا کوپلر را به جای جوشکاری سنتی برای گرید A3 پیشنهاد می‌دهند. اگر جوشکاری اجتناب‌ناپذیر باشد، رعایت پیش‌گرمایش، استفاده از الکترود مناسب و کنترل کیفیت جوش ضروری است.
• میلگرد A4 (آجدار مرکب): میلگرد A4 دارای بیشترین مقاومت و در عین حال بیشترین میزان سختی در میان میلگردهای ساختمانی است. جوشکاری این نوع میلگرد به دلیل کربن بسیار بالا و ساختار سخت، ممنوع یا نیازمند دستورالعمل‌های بسیار خاص کارخانه‌ای است.

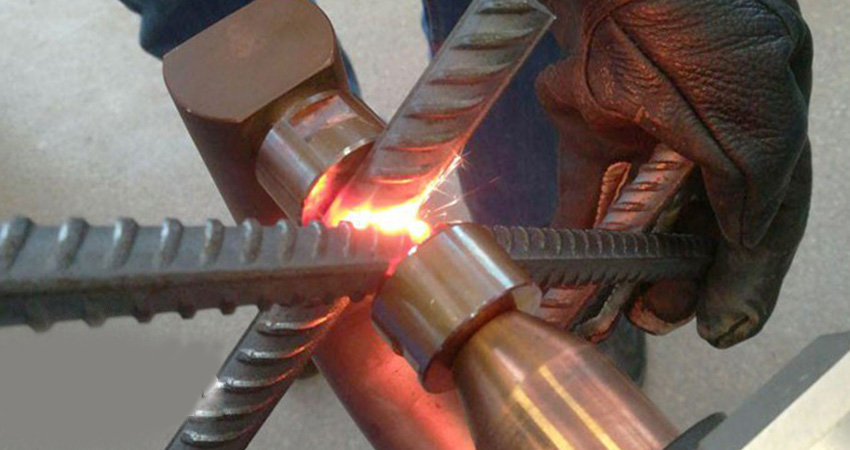

انواع روش‌های جوشکاری میلگرد

انتخاب روش مناسب برای جوشکاری میلگرد به عواملی مانند قطر میلگرد، نوع فولاد، محل اجرای اتصال، شرایط پروژه، تجهیزات موجود و الزامات آیین‌نامه‌ای بستگی دارد. هر روش مزایا، محدودیت‌ها و کاربردهای خاص خود را دارد و استفاده نادرست از آن می‌تواند کیفیت اتصال را کاهش دهد. طبق آیین‌نامه‌های ساختمانی و استانداردهای بین‌المللی مانند AWS D1.4، اتصال جوشی میلگردها تنها از طریق روش‌های تاییدشده زیر مجاز است:

۱. جوش سر به سر مستقیم (Direct Butt Weld)

جوش سر به سر مستقیم یکی از رایج‌ترین روش‌های اتصال میلگردهای هم‌محور است. در این روش دو میلگرد در امتداد یکدیگر قرار گرفته و انتهای آن‌ها پس از آماده‌سازی، به وسیله جوش شیاری به هم متصل می‌شود. این روش معمولاً برای میلگردهای با قطر بیش از ۱۹ میلی‌متر استفاده می‌شود و در پروژه‌هایی که انتقال مستقیم نیرو اهمیت زیادی دارد، عملکرد بسیار مناسبی دارد. جوش سر به سر مستقیم به دو حالت اجرا می‌شود:

• جوش سر به سر افقی: در حالت افقی معمولاً از جوش شیاری V شکل یک‌طرفه یا دوطرفه استفاده می‌شود. در برخی پروژه‌ها نیز برای دستیابی به نفوذ کامل، از پشت‌بند یا لوله نگهدارنده استفاده می‌شود تا کیفیت جوش افزایش یابد.
• جوش سر به سر عمودی: در این روش میلگردها به صورت قائم قرار می‌گیرند و عملیات جوشکاری با استفاده از شیار اریب یک‌طرفه یا دوطرفه انجام می‌شود. کنترل مذاب و نفوذ جوش در این حالت اهمیت بیشتری دارد و معمولاً توسط جوشکاران باتجربه اجرا می‌شود.

مزایای جوش سر به سر مستقیم عبارتند از: انتقال مناسب نیرو بین دو میلگرد، کاهش حجم فولاد مصرفی نسبت به اورلب، ایجاد اتصال نسبتاً یکنواخت، مناسب برای ستون‌ها و اعضای باربر.

از محدودیت‌های این نوع جوش میتوان به موارد زیر اشاره کرد:

نیاز به آماده‌سازی دقیق سر میلگرد، حساسیت بالا نسبت به هم‌راستایی دو میلگرد، لزوم اجرای صحیح برای جلوگیری از تمرکز تنش.

۲. جوش سر به سر غیرمستقیم (Indirect Butt Weld)

در این روش، دو میلگرد به طور مستقیم به یکدیگر جوش داده نمی‌شوند، بلکه یک قطعه فولادی واسط مانند نبشی، تسمه یا سپری بین آن‌ها قرار می‌گیرد و عملیات جوشکاری روی این قطعه انجام می‌شود. استفاده از قطعه واسط باعث می‌شود انتقال نیرو از طریق عضو میانی انجام شود و در برخی شرایط اجرایی، نصب و تراز کردن میلگردها ساده‌تر باشد. این روش بیشتر در مواردی استفاده می‌شود که امکان اجرای جوش سر به سر مستقیم وجود ندارد یا شرایط پروژه اجازه هم‌راستا کردن کامل میلگردها را نمی‌دهد.

۳. اتصال پوششی جوش‌شده (Lap Weld)

اتصال پوششی جوش‌شده یا به عبارتی اتصال جوشی پهلو به پهلو، ترکیبی از روش اورلب و جوشکاری است. در این روش دو میلگرد روی یکدیگر قرار گرفته و در طول مشخصی با استفاده از جوش به هم متصل می‌شوند. این روش معمولاً برای میلگردهایی با قطر کمتر از ۱۹ میلی‌متر کاربرد دارد و در بسیاری از پروژه‌ها جایگزین مناسبی برای اورلب معمولی محسوب می‌شود. طبق ضوابط اجرایی، حداقل طول جوش به صورت زیر تعیین می‌شود:

• در جوش یک‌طرفه، طول نوار جوش نباید کمتر از ۱۰ برابر قطر میلگرد باشد.
• در جوش دوطرفه، طول هر نوار جوش نباید کمتر از ۵ برابر قطر میلگرد باشد.

رعایت این ابعاد برای انتقال صحیح نیرو بین دو میلگرد ضروری است.

مزایای اتصال پوششی جوش‌شده عبارتند از: اجرای نسبتاً ساده، هزینه کمتر نسبت به برخی روش‌های مکانیکی، مناسب برای بسیاری از پروژه‌های ساختمانی.

این نوع جوش معایبی نیز دارد. از جمله : افزایش تراکم آرماتور، مصرف بیشتر فولاد نسبت به برخی روش‌های دیگر، نیاز به کنترل کیفیت جوش در طول اتصال.

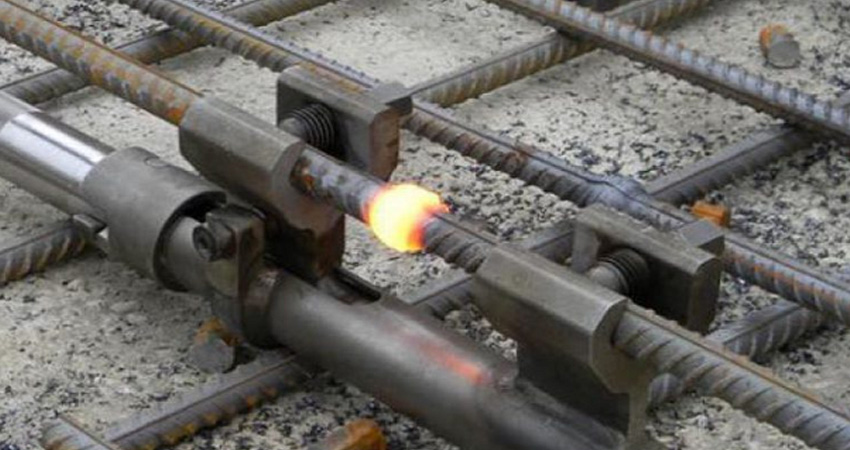

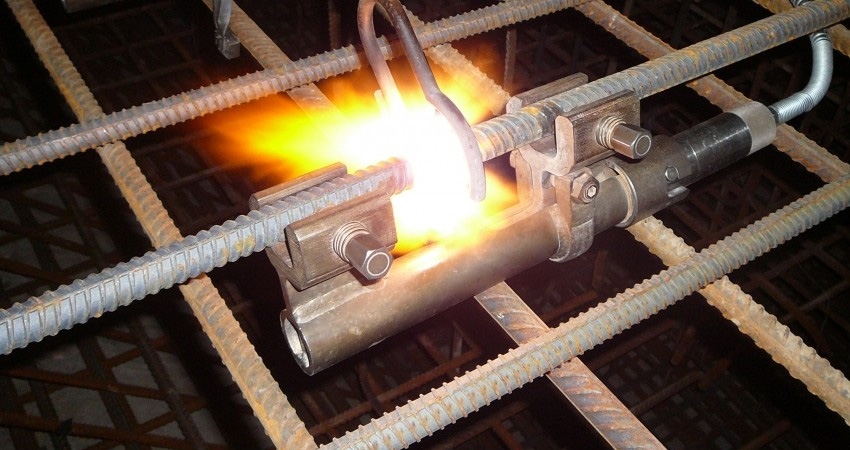

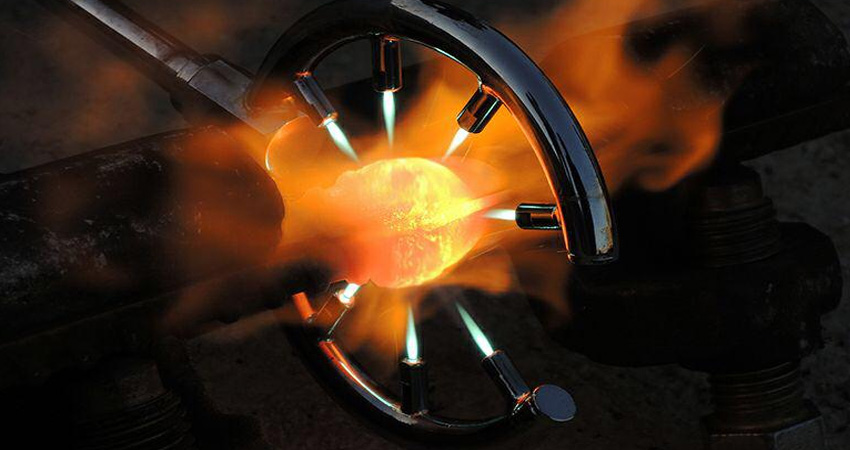

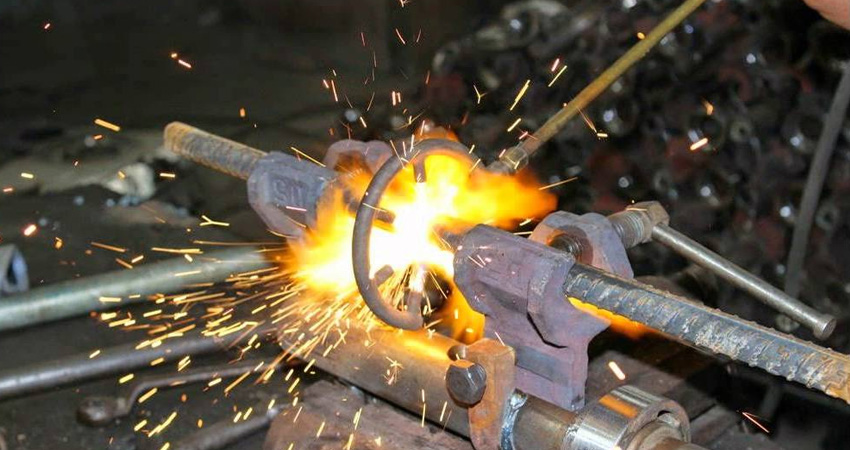

۴. جوشکاری فورجینگ میلگرد (Forge Welding)

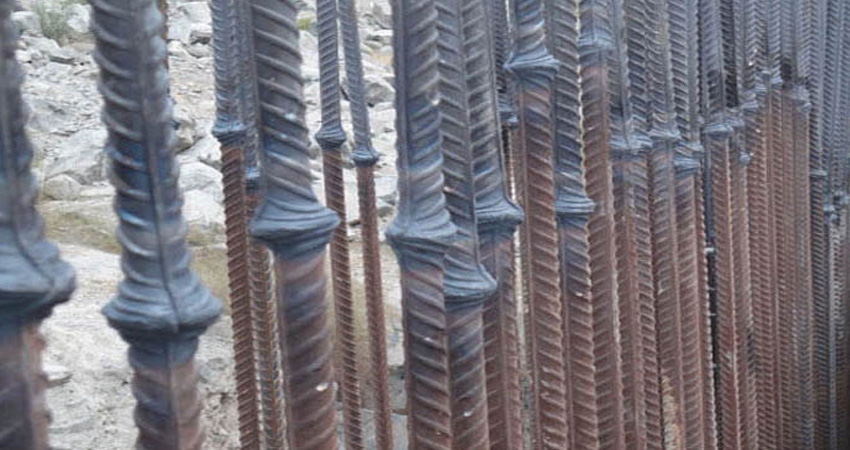

جوش فورجینگ یا جوش سر به سر خمیری، یکی از پیشرفته‌ترین و مطمئن‌ترین روش‌های اتصال میلگرد است که امروزه در پروژه‌های بزرگ عمرانی کاربرد گسترده‌ای دارد. در این روش ابتدا دو سر میلگرد با استفاده از شعله اکسی‌استیلن تا دمای حدود ۱۲۰۰ تا ۱۳۰۰ درجه سانتی‌گراد گرم می‌شوند. در این دما فولاد به حالت خمیری می‌رسد و بدون ذوب کامل، قابلیت اتصال پیدا می‌کند. پس از رسیدن به دمای مناسب، دستگاه فورجینگ با اعمال فشار هیدرولیکی دو سر میلگرد را به یکدیگر فشرده می‌کند و اتصال متالورژیکی ایجاد می‌شود.

در این فرآیند نیازی به استفاده از الکترود یا فلز پرکننده نیست و در صورت اجرای صحیح، مقاومت محل اتصال می‌تواند با مقاومت میلگرد اصلی برابری کند.

مزایای جوش فورجینگ عبارتند از: استحکام بسیار بالا، انتقال مناسب نیرو، عدم نیاز به الکترود، کاهش مصرف میلگرد، مناسب برای ستون‌ها و دیوارهای برشی، سرعت اجرای بالا در پروژه‌های بزرگ.

محدودیت‌های این روش عبارتند از: نیاز به تجهیزات تخصصی، وابستگی کیفیت اتصال به مهارت اپراتور، هزینه اولیه بیشتر نسبت به جوشکاری قوسی

۵. اتصال با وصله جانبی (Side Splice Weld)

در این روش، دو میلگرد در امتداد یکدیگر قرار گرفته و یک یا دو قطعه میلگرد یا تسمه فولادی در کنار آن‌ها قرار می‌گیرد. سپس قطعات جانبی به هر دو میلگرد جوش داده می‌شوند. استفاده از وصله جانبی باعث افزایش سطح انتقال نیرو شده و در برخی شرایط، تنش وارد بر محل اتصال را کاهش می‌دهد. این روش بیشتر در پروژه‌های صنعتی و سازه‌های خاص مورد استفاده قرار می‌گیرد.

بهترین روش جوشکاری میلگرد کدام است؟

پاسخ این سؤال به شرایط پروژه بستگی دارد و نمی‌توان یک روش را برای همه پروژه‌ها بهترین گزینه دانست.

اگر هدف دستیابی به بیشترین مقاومت اتصال و کاهش احتمال ضعف در محل جوش باشد، فورجینگ یکی از مناسب‌ترین روش‌ها محسوب می‌شود. در مقابل، اگر پروژه کوچک باشد و تجهیزات فورجینگ در دسترس نباشد، استفاده از جوش قوسی با رعایت کامل استانداردها می‌تواند انتخاب مناسبی باشد.

برای پروژه‌هایی که محدودیت فضا دارند یا تراکم آرماتورها زیاد است، استفاده از کوپلر مکانیکی نیز در بسیاری از موارد نسبت به جوشکاری ترجیح داده می‌شود؛ زیرا وابستگی کمتری به کیفیت اجرای جوش دارد و کنترل کیفیت آن ساده‌تر است.

مراحل اجرای صحیح جوشکاری میلگرد

کیفیت جوش تنها به انتخاب روش یا نوع الکترود بستگی ندارد، بلکه رعایت ترتیب صحیح مراحل اجرا نیز نقش مهمی در استحکام نهایی اتصال دارد.

۱. بررسی مشخصات میلگرد

پیش از هر اقدامی باید نوع میلگرد، گرید، قطر، روش تولید و قابلیت جوش‌پذیری آن بررسی شود. در صورتی که میلگرد برای جوشکاری مناسب نباشد، باید از روش‌های دیگری مانند کوپلر یا اورلب استفاده شود.

۲. آماده‌سازی سطح میلگرد

سطح میلگرد باید کاملاً تمیز باشد. وجود زنگ‌زدگی، رنگ، چربی، روغن، گل، گردوغبار یا رطوبت باعث کاهش کیفیت جوش می‌شود. در صورت نیاز، سطح میلگرد با استفاده از برس سیمی، سنگ فرز یا سایر ابزارهای مکانیکی تمیز می‌شود. همچنین وجود ترک یا آسیب‌دیدگی در محل اتصال باید پیش از شروع جوشکاری بررسی و برطرف شود.

۳. آماده‌سازی محل اتصال

در برخی روش‌ها مانند جوش سر به سر، لازم است دو سر میلگرد پخ‌زنی یا ماشین‌کاری شوند تا نفوذ کامل جوش امکان‌پذیر باشد. هم‌محور بودن میلگردها نیز اهمیت زیادی دارد، زیرا هرگونه انحراف می‌تواند تمرکز تنش ایجاد کند.

۴. پیش‌گرمایش میلگرد

یکی از مهم‌ترین نکات در جوشکاری میلگرد، رعایت دمای پیش‌گرمایش است. دمای مناسب بر اساس دو عامل کربن معادل میلگرد و قطر میلگرد تعیین می‌شود. هرچه قطر میلگرد و مقدار کربن معادل بیشتر باشد، دمای پیش‌گرمایش نیز افزایش پیدا می‌کند. در بسیاری از موارد، به‌ویژه هنگام جوشکاری میلگردهای با کربن معادل بالا یا قطر زیاد، لازم است میلگرد پیش از جوشکاری تا دمای مشخصی گرم شود.

پیش‌گرمایش باعث می‌شود که سرعت سرد شدن کاهش یابد، احتمال ایجاد ترک کم شود، تنش‌های حرارتی کاهش پیدا کند و ساختار فولاد دچار تغییر ناگهانی نشود.

به‌طور کلی:

• میلگردهای با کربن پایین و قطر کم معمولاً به پیش‌گرمایش نیاز ندارند.
• میلگردهای با کربن متوسط به پیش‌گرمایش حدود ۴۰ تا ۹۰ درجه سانتی‌گراد نیاز دارند.
• در برخی میلگردهای پرکربن، دمای پیش‌گرمایش ممکن است تا ۱۵۰ یا حتی ۲۰۰ درجه سانتی‌گراد افزایش یابد.

جوشکاری در دمای زیر صفر درجه سانتی‌گراد (بدون ایجاد محوطه محافظت‌شده و پیش‌گرمایش) کاملاً ممنوع است. اگر دمای میلگرد کمتر از ۰ درجه باشد، باید ناحیه اتصال را تا شعاع حداقل ۱۰۰ میلی‌متر، تا دمای مطلوب (معمولاً بالای ۲۰ الی ۵۰ درجه سانتی‌گراد) پیش‌گرم کرد تا از شوک حرارتی و ترد شدن فولاد جلوگیری شود.

۵. اجرای عملیات جوشکاری

در این مرحله، عملیات جوشکاری طبق روش تعیین‌شده در WPS انجام می‌شود. جوشکار باید شدت جریان، ولتاژ، سرعت حرکت، زاویه الکترود، تعداد پاس‌هاو نفوذ کامل جوش را کنترل کند.

۶. سرد شدن طبیعی

پس از پایان عملیات، میلگرد باید به‌صورت طبیعی سرد شود. استفاده از آب یا هر روش دیگری برای تسریع سرد شدن، باعث ایجاد تنش‌های حرارتی و کاهش کیفیت اتصال خواهد شد و طبق استانداردها مجاز نیست.

۷. بازرسی نهایی

در پایان، کیفیت اتصال باید بررسی شود تا از نبود ترک، تخلخل، بریدگی کنار جوش و سایر عیوب اطمینان حاصل شود. در پروژه‌های حساس، آزمایش‌های غیرمخرب نیز انجام می‌شود.

ضوابط و استاندارد جوشکاری میلگرد

جوشکاری میلگرد تنها زمانی مجاز است که نوع میلگرد، روش اتصال، الکترود مصرفی، شرایط اجرایی و تمامی الزامات آیین‌نامه‌های اجرایی (مبحث ۹) رعایت شده باشد. در غیر این صورت، انجام جوشکاری می‌تواند باعث تغییر ساختار فولاد، کاهش شکل‌پذیری، افزایش تردی و افت مقاومت میلگرد شود.

در ایران، مهم‌ترین منابعی که ضوابط جوشکاری میلگرد را مشخص می‌کنند عبارت‌اند از:

• مبحث نهم مقررات ملی ساختمان
• استاندارد ملی ایران ۳۱۳۲
• آیین‌نامه بتن ایران (آبا)
• استاندارد AWS D1.4 (انجمن جوشکاری آمریکا)

این استانداردها مشخص می‌کنند که چه میلگردهایی قابلیت جوشکاری دارند و در چه شرایطی باید پیش‌گرمایش انجام شود. همچنین از چه نوع الکترودی باید استفاده شود و کیفیت نهایی جوش باید چه معیارهایی داشته باشد.

بنابراین برخلاف تصور رایج، ممنوعیت مطلقی برای جوشکاری میلگرد وجود ندارد؛ بلکه اجرای آن کاملاً وابسته به رعایت استانداردهای فنی و انتخاب صحیح نوع میلگرد است.

الکترود مناسب برای جوشکاری میلگرد

یکی از عوامل تعیین‌کننده کیفیت اتصال، انتخاب الکترود مناسب است. حتی اگر جوشکار از مهارت بالایی برخوردار باشد، استفاده از الکترود نامناسب می‌تواند باعث کاهش مقاومت اتصال، ایجاد ترک، تخلخل، نفوذ ناکافی جوش و حتی شکست میلگرد در محل اتصال شود.

انتخاب الکترود باید با توجه به مقاومت مکانیکی میلگرد، نوع فولاد، روش جوشکاری و الزامات آیین‌نامه انجام شود. به همین دلیل، در پروژه‌های ساختمانی معمولاً نوع الکترود، شدت جریان، ولتاژ، تعداد پاس‌های جوش و سایر مشخصات فنی پیش از شروع عملیات در دستورالعمل جوشکاری (WPS) تعیین می‌شود.

بر اساس ضوابط اجرایی، الکترود مصرفی باید از نظر مقاومت کششی با فلز پایه سازگار باشد تا اتصال ایجادشده بتواند نیروهای وارد بر سازه را بدون افت مقاومت منتقل کند.

انتخاب الکترود بر اساس مقاومت فلز پایه :

در بسیاری از پروژه‌های عمرانی، به‌ویژه هنگام جوشکاری میلگردهای A3، از الکترودهای کم‌هیدروژن مانند خانواده E7018 استفاده می‌شود. این الکترودها احتمال ایجاد ترک هیدروژنی را کاهش داده و کیفیت اتصال را بهبود می‌بخشند.

مزایا و معایب جوشکاری میلگرد

جوشکاری میلگرد در صورت طراحی و اجرای صحیح، می‌تواند یک اتصال دائمی، مستحکم و قابل اعتماد ایجاد کند. به همین دلیل در بسیاری از پروژه‌های عمرانی، صنعتی و زیرساختی همچنان یکی از روش‌های پرکاربرد اتصال آرماتورها محسوب می‌شود.

مهم‌ترین مزایای این روش عبارت‌اند از:

• ایجاد اتصال دائمی و انتقال مناسب نیرو بین میلگردها
• کاهش نیاز به طول اورلب و در نتیجه صرفه‌جویی در مصرف فولاد در برخی پروژه‌ها
• کاهش تراکم میلگرد در مقاطع شلوغ و تسهیل بتن‌ریزی
• مناسب برای اتصال میلگرد به صفحات، ورق‌ها و سایر قطعات فولادی
• کاربرد گسترده در قطعات پیش‌ساخته بتنی، پل‌ها، تونل‌ها و پروژه‌های صنعتی
• امکان اجرای انواع اتصالات خاص که با روش‌های مکانیکی قابل انجام نیستند
• دوام بالا در صورت اجرای صحیح و کنترل کیفیت مناسب

با وجود مزایای متعدد، جوشکاری میلگرد محدودیت‌هایی نیز دارد که در صورت بی‌توجهی می‌تواند عملکرد سازه را تحت تأثیر قرار دهد.

مهم‌ترین معایب این روش عبارت‌اند از:

• وابستگی زیاد کیفیت اتصال به مهارت جوشکار
• احتمال کاهش مقاومت میلگرد در اثر حرارت بالا
• ایجاد ناحیه متاثر از حرارت (HAZ) و احتمال تغییر خواص مکانیکی فولاد
• مناسب نبودن برای برخی گریدهای میلگرد مانند A4
• نیاز به تجهیزات تخصصی و کنترل کیفیت دقیق
• افزایش هزینه اجرا نسبت به اورلب در برخی پروژه‌ها
• نیاز به رعایت کامل استانداردها و دستورالعمل‌های اجرایی

به همین دلیل، پیش از انتخاب جوشکاری باید شرایط پروژه، نوع میلگرد و نظر مهندس طراح بررسی شود.

اشتباهات رایج هنگام جوشکاری میلگرد

یکی از مهم‌ترین عوامل کاهش کیفیت اتصال، اجرای نادرست جوشکاری است. استفاده از میلگرد نامناسب، انتخاب الکترود ناسازگار، حذف پیش‌گرمایش، تمیز نکردن سطح میلگرد، تنظیم نبودن جریان دستگاه جوش و سرد کردن سریع محل اتصال، از رایج‌ترین اشتباهاتی هستند که می‌توانند باعث ایجاد ترک، نفوذ ناقص جوش و کاهش مقاومت سازه شوند. به همین دلیل، اجرای جوشکاری باید مطابق دستورالعمل‌های فنی و تحت نظارت افراد متخصص انجام شود.

جدول مقایسه روش‌های اتصال میلگرد؛ جوشکاری، اورلب یا کوپلر؟

جمع‌بندی

جوشکاری میلگرد یکی از مهم‌ترین روش‌های اتصال آرماتورها در پروژه‌های ساختمانی و صنعتی است که در صورت اجرای صحیح می‌تواند اتصال مقاوم، ایمن و بادوامی ایجاد کند. با این حال، موفقیت این روش به انتخاب میلگرد مناسب، رعایت استانداردهای فنی، استفاده از الکترود سازگار، اجرای پیش‌گرمایش در صورت نیاز و کنترل کیفیت پس از جوشکاری وابسته است.

همچنین باید توجه داشت که همه میلگردها شرایط یکسانی برای جوشکاری ندارند. میلگردهای A1 و A2 از جوش‌پذیری بهتری برخوردارند، در حالی که جوشکاری میلگردهای A3 و به‌ویژه A4 تنها در شرایط خاص و با رعایت کامل الزامات فنی قابل انجام است.

در نهایت، انتخاب بین جوشکاری، اورلب یا کوپلر باید بر اساس نوع سازه، الزامات آیین‌نامه، شرایط اجرایی و نظر مهندس طراح انجام شود تا علاوه بر تأمین ایمنی سازه، هزینه و زمان اجرای پروژه نیز بهینه شود.
