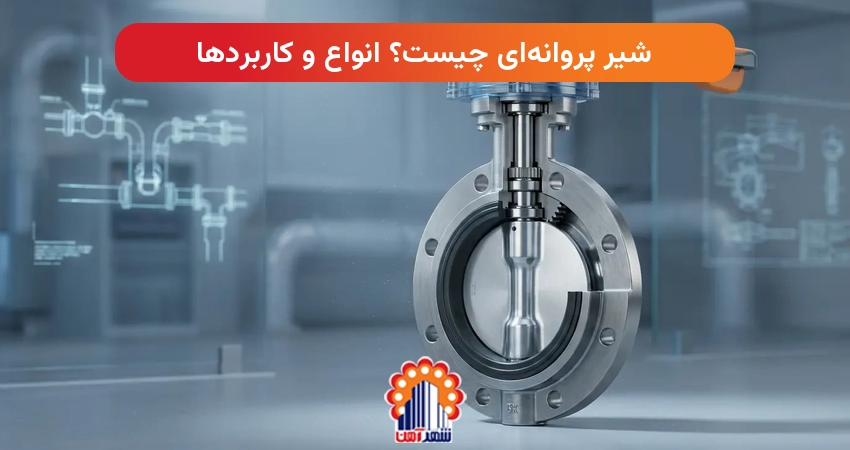

شیر پروانه‌ای چیست؟ انواع و کاربردها

شیرهای پروانه‌ای، از پرکاربردترین شیرآلات صنعتی و ساختمانی، نقشی حیاتی در کنترل جریان سیالات ایفا می‌کنند. این شیرهای ساده و در عین حال کارآمد، با طراحی فشرده، وزن سبک و عملکرد سریع، به گزینه‌ای محبوب در صنایع مختلف تبدیل شده‌اند. هدف این مقاله از شهرآهن، ارائه راهنمایی جامع و کاربردی برای درک ماهیت شیر پروانه‌ای، اجزای تشکیل‌دهنده، انواع مختلف بر اساس اتصال و عملکرد، تفاوت‌های آن با سایر شیرآلات، مزایا و معایب، کاربردها و همچنین عوامل مؤثر بر انتخاب و قیمت آن است. با مطالعه این مطلب، شما با هر آنچه که باید درباره شیر پروانه‌ای بدانید، آشنا خواهید شد.

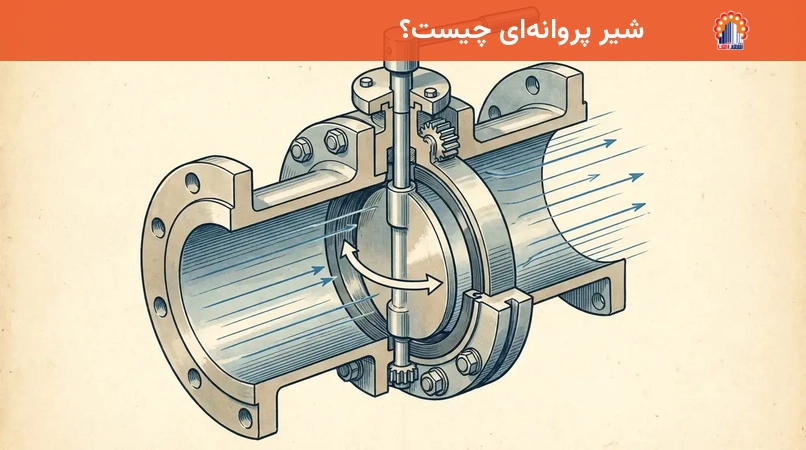

شیر پروانه‌ای چیست؟

شیر پروانه‌ای (Butterfly Valve) نوعی شیر صنعتی ربع گرد است که با چرخش ۹۰ درجه دیسک داخلی خود، جریان سیالات را در خطوط لوله کنترل، تنظیم یا قطع می‌کند. دیسک با چرخش موازی با جریان، شیر را باز و با چرخش عمود بر جریان، آن را مسدود می‌کند. این مکانیزم ساده، کنترل سریع و دقیق جریان را فراهم می‌آورد. طراحی فشرده، وزن سبک، عملکرد سریع و قیمت مقرون‌به‌صرفه، آن را به انتخابی رایج در صنایع آب و فاضلاب، نفت و گاز و سیستم‌های تهویه مطبوع تبدیل کرده است.

اجزای تشکیل‌دهنده شیر پروانه‌ای

شیر پروانه‌ای از اجزای اصلی زیر تشکیل شده است:

• بدنه (Body):چارچوب اصلی شیر و نقطه اتصال به خط لوله (جنس: چدن داکتیل، فولاد، آلومینیوم).

• دیسک (Disc):عنصر چرخان مسئول کنترل یا مسدود کردن جریان (جنس: فولاد ضد زنگ، چدن با روکش).

• ساقه (Stem):میله فلزی که دیسک را به عملگر متصل می‌کند.

• نشیمنگاه (Seat):مسئول آب‌بندی مطمئن. انتخاب جنس مناسب (مانند EPDM، NBR، PTFE، Viton یا فلزی) بر اساس نوع سیال، دما و فشار، حیاتی است.

• عملگر (Actuator):مکانیزمی برای باز و بسته کردن شیر (دستی، پنوماتیک، برقی).

• بوشینگ‌ها و یاتاقان‌ها:جهت کاهش اصطکاک و تضمین چرخش روان دیسک.

انواع شیر پروانه‌ای بر اساس اتصال و عملکرد (ویفری، فلنجی، اهرمی و گیربکسی)

شیرهای پروانه‌ای بر اساس نحوه اتصال و مکانیزم عملکرد، انواع مختلفی دارند.

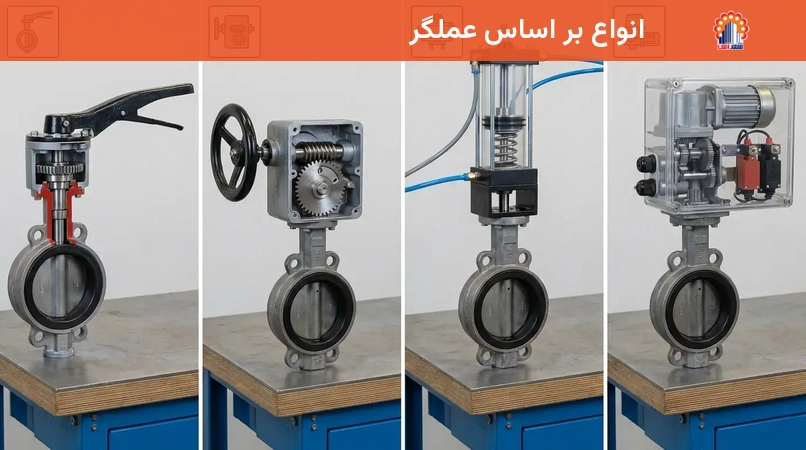

انواع بر اساس عملگر

• شیر پروانه‌ای اهرمی یا دستی:ساده‌ترین نوع، با اهرم دستی که امکان چرخش ۹۰ درجه‌ای و کنترل مستقیم را فراهم می‌کند.

• شیر پروانه‌ای گیربکسی:مجهز به گیربکس کاهنده نیرو برای کنترل آسان‌تر شیرهای بزرگ‌تر (۸ تا ۸۸ اینچ).

• شیر پروانه‌ای پنوماتیک:با استفاده از هوای فشرده، برای قطع و وصل سریع و خودکار در سیستم‌های اتوماسیون صنعتی.

• شیر پروانه‌ای برقی:مجهز به موتور الکتریکی برای کنترل خودکار و از راه دور.

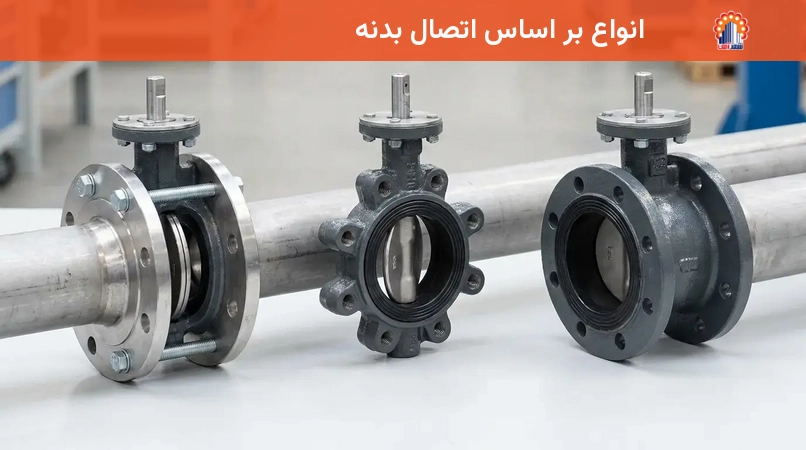

انواع بر اساس اتصال بدنه

• شیر پروانه‌ای ویفری (Wafer Butterfly Valve):بدون فلنج، بین دو فلنج خط لوله قرار می‌گیرد و با پیچ‌های بلند محکم می‌شود. این نوع شیر سبک، مقرون‌به‌صرفه و برای سایزهای کوچک‌تر مناسب است.

• شیر پروانه‌ای لاگ (Lug Butterfly Valve):مجهز به سوراخ‌های رزوه‌دار برای اتصال مستقل به فلنج‌ها. مناسب برای سرویس‌های انتهایی خط (dead-end service) که امکان جداسازی یک سمت خط بدون نیاز به تخلیه کامل سیستم را فراهم می‌کند.

• شیر پروانه‌ای فلنج‌دار (Flanged Butterfly Valve):بدنه آن دارای فلنج‌های مستقل است که مستقیماً به فلنج‌های خط لوله متصل می‌شود. این شیر برای سایزهای بزرگ‌تر و کاربردهای با فشار بالا ایده‌آل است.

• شیر پروانه‌ای بدنه باریک (Slim Body Butterfly Valve):نوعی شیر با ابعاد فشرده‌تر است.

• شیرهای دابل آفست و تریپل آفست:این شیرها از نوع عملکرد بالا هستند که با طراحی آفست دیسک، آب‌بندی مطمئن‌تری را در دماها و فشارهای بالا و کاربردهای با نشتی صفر فراهم می‌کنند.

تفاوت شیر پروانه‌ای با شیر دروازه‌ای و توپی

برای انتخاب صحیح شیر، درک تفاوت‌های آن با سایر شیرآلات رایج ضروری است:

مقایسه با شیر توپی (Ball Valve)

شیر پروانه‌ای سبک‌تر، کم‌حجم‌تر و برای سایزهای بزرگ‌تر مقرون‌به‌صرفه‌تر است و عملکرد سریعی دارد. برای کاربردهایی با فضای محدود و نیاز به قطع و وصل سریع (مانند سیستم‌های آب و فاضلاب) ایده‌آل است. در مقابل، شیر توپی آب‌بندی مطمئن‌تری برای فشارهای بالا و سیالات خورنده ارائه می‌دهد و مسیر جریان را کاملاً باز نگه می‌دارد، اما در سایزهای بزرگ حجیم‌تر و گران‌تر است.

مقایسه با شیر دروازه‌ای (Gate Valve)

شیر پروانه‌ای با چرخش ۹۰ درجه، عملکرد بسیار سریع‌تری نسبت به شیر دروازه‌ای (که نیاز به چند دور چرخش دارد) ارائه می‌دهد. این سرعت بالا، شیر پروانه‌ای را برای سیستم‌های واکنش سریع (مانند سیستم‌های اطفاء حریق) برتر می‌سازد. شیر پروانه‌ای نصب آسان‌تر، وزن کمتر و قابلیت اتوماسیون بالاتری دارد. در حالی که شیر دروازه‌ای در حالت باز کامل، افت فشار ناچیزی ایجاد می‌کند، دیسک شیر پروانه‌ای حتی در حالت کاملاً باز نیز افت فشار جزئی ایجاد می‌کند.

مزایا، معایب و کاربردهای شیر پروانه‌ای

شیرهای پروانه‌ای مزایا و معایبی دارند که کاربرد آن‌ها را تعیین می‌کند:

مزایا

• مقرون‌به‌صرفه و اقتصادی:ارزان‌تر از شیرهای مشابه.

• وزن سبک و طراحی فشرده:فضای کم و نصب آسان.

• نصب و نگهداری آسان:ساختار ساده.

• مقاومت بالا در برابر خوردگی:با انتخاب مواد مناسب.

• عملکرد سریع (۹۰ درجه):قطع و وصل سریع جریان.

• قابلیت اتوماسیون بالا:به راحتی با عملگرها تجهیز می‌شوند.

معایب

• افت فشار:دیسک در مسیر جریان باقی می‌ماند و افت فشار جزئی ایجاد می‌کند.

• مستعد کاویتاسیون:در جریان‌های پایین و سرعت‌های بالا.

• محدودیت در سیالات ساینده:دیسک و نشیمنگاه دچار سایش سریع می‌شوند.

• آب‌بندی:ممکن است در فشارهای بالا نسبت به شیر توپی کمتر مطمئن باشد.

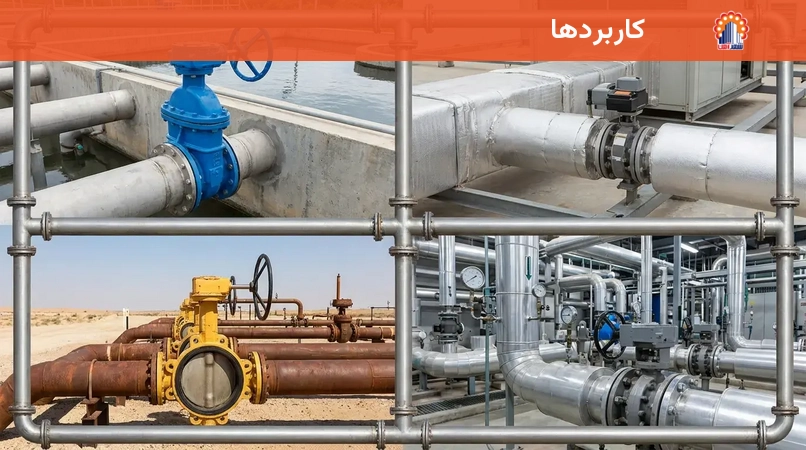

کاربردها

این شیرها به طور گسترده در صنایع آب و فاضلاب، سیستم‌های HVAC، نفت و گاز، پتروشیمی، نیروگاه‌ها، اطفاء حریق، صنایع دریایی و برای انتقال مایعات و گازها با فشار کم و همچنین جریان‌های Slurry (دوغاب) استفاده می‌شوند. مهم‌ترین وظیفه آن‌ها، کنترل و تنظیم سریع جریان سیال در زمان محدود است.

راهنمای انتخاب، نصب و عوامل مؤثر بر قیمت شیر پروانه‌ای

انتخاب و نصب صحیح شیر پروانه‌ای برای عملکرد بهینه و طول عمر آن حیاتی است.

انتخاب و نصب

هنگام انتخاب، توجه به نوع سیال، فشار و دمای کاری، و جنس بدنه، دیسک و نشیمنگاه (مانند EPDM، NBR یا PTFE) ضروری است. رعایت استانداردهای نصب، استفاده از گشتاور صحیح برای پیچ‌ها و انتخاب سایز مناسب شیر بر اساس دبی جریان، از نکات کلیدی است. بازرسی‌های دوره‌ای برای بررسی علائم سایش (مانند نشتی، افزایش نیروی اهرم یا کاهش آب‌بندی) به افزایش طول عمر شیر کمک شایانی می‌کند.

برای اطمینان از طول عمر و عملکرد بهینه، نکات نگهداری زیر را رعایت کنید:

1. بازرسی دوره‌ای برای شناسایی هرگونه نشتی یا خوردگی احتمالی.
2. بررسی عملکرد روان عملگر و اهرم.
3. اطمینان از چرخش آزادانه دیسک و عدم وجود گرفتگی.
4. تعویض نشیمنگاه در صورت مشاهده علائم سایش یا کاهش آب‌بندی.

عوامل مؤثر بر قیمت

قیمت شیر پروانه‌ای تحت تأثیر عواملی نظیر جنس بدنه و دیسک، نوع عملگر (دستی، گیربکسی، برقی، پنوماتیک)، سایز و فشار کاری، برند تولیدکننده و استانداردهای ساخت قرار می‌گیرد. نوسانات نرخ ارز و هزینه‌های حمل‌ونقل نیز بر قیمت نهایی تأثیرگذار هستند.

سؤالات متداول درباره شیر پروانه‌ای

مهم‌ترین وظیفه شیرهای پروانه‌ای چیست؟

مهم‌ترین وظیفه شیرهای پروانه‌ای، کنترل، تنظیم و قطع و وصل سریع جریان سیالات در خطوط لوله است. آن‌ها به ویژه برای مدیریت سریع جریان سیال در زمان محدود کاربرد دارند.

شیر پروانه‌ای برای چه فشارهایی مناسب است؟

شیرهای پروانه‌ای عمدتاً برای کاربردهای با فشار کم تا متوسط مناسب هستند. با این حال، مدل‌های پیشرفته‌تر مانند شیرهای دابل آفست و تریپل آفست، برای تحمل فشارهای بالاتر و شرایط کاری دشوارتر طراحی شده‌اند.

شیرهای پروانه‌ای به دلیل طراحی ساده، عملکرد سریع، وزن سبک و مقرون‌به‌صرفه بودن، به یکی از پرکاربردترین شیرآلات در صنایع مختلف تبدیل شده‌اند. از کنترل آب و فاضلاب گرفته تا کاربردهای پیچیده در صنایع نفت و گاز، این شیرها کارایی و انعطاف‌پذیری بالایی را ارائه می‌دهند. درک انواع مختلف و عوامل مؤثر بر انتخاب صحیح، به مهندسان و متخصصان کمک می‌کند تا بهترین شیر را برای نیازهای خاص پروژه خود انتخاب کرده و از عملکرد بهینه سیستم اطمینان حاصل کنند.
