آرماتوربندی چیست؟ صفر تا صد آرماتوربندی فونداسیون و سقف

آرماتوربندی، فرایندی اساسی در صنعت ساختمان‌سازی است که نقش اصلی آن در تقویت بتن و افزایش مقاومت سازه در برابر نیروهای مختلف، به‌ویژه کشش و بلایای طبیعی نظیر زلزله، حیاتی است. این مقاله به صورت جامع و گام‌به‌گام، شما را با تمام جنبه‌های آرماتوربندی، از تعریف و اهمیت آن گرفته تا مراحل اجرایی در فونداسیون، ستون، تیر و سقف، آشنا خواهد کرد. در این راهنمای جامع، به بررسی دقیق اصول، ابزارها، ضوابط و نکات کلیدی آرماتوربندی می‌پردازیم تا درک عمیقی از این بخش اساسی ساخت‌وساز به دست آورید و بتوانید پروژه‌های خود را با استحکام و ایمنی بالا به سرانجام برسانید.

آرماتوربندی چیست و چرا اهمیت دارد؟

بتن به تنهایی در برابر نیروهای فشاری مقاومت بالایی دارد، اما در برابر نیروهای کششی ضعیف و شکننده عمل می‌کند. آرماتوربندی با قرار دادن میلگردهای فولادی در بتن، این ضعف را جبران کرده و یک سیستم سازه‌ای مقاوم (بتن مسلح) ایجاد می‌کند که قادر به تحمل همزمان نیروهای فشاری و کششی است. این فرایند نه تنها به استحکام و دوام سازه می‌افزاید، بلکه شکل‌پذیری آن را در برابر بارهای ناگهانی افزایش داده و از گسترش ترک‌ها جلوگیری می‌کند. درک تفاوت میان «میلگرد»(ماده اولیه)، «آرماتور»(میلگرد آماده شده برای نصب) و «آرماتوربندی»(کل فرایند) برای شروع کار ضروری است.

اهمیت و مزایای آرماتوربندی:

• افزایش یکپارچگی سازه‌ای:آرماتوربندی بتن را در برابر نیروهای کششی، برشی و خمشی مقاوم می‌کند و از شکست ناگهانی سازه جلوگیری می‌نماید.
• دوام و طول عمر بیشتر:با جلوگیری از ترک‌خوردگی و فرسایش بتن، عمر مفید سازه به طور چشمگیری افزایش می‌یابد.
• ایمنی بالاتر:مقاومت در برابر زلزله، سیل، آتش‌سوزی و سایر بلایای طبیعی را بهبود می‌بخشد و ایمنی ساکنان را تضمین می‌کند.
• جلوگیری از تغییر شکل و انحراف:سازه را در برابر تغییر شکل‌های ناخواسته و نشست‌های نامتقارن مقاوم می‌سازد.
• کاهش هزینه‌های نگهداری بلندمدت:با افزایش دوام، نیاز به تعمیرات و بازسازی‌های پرهزینه در آینده کاهش می‌یابد.
• افزایش ظرفیت باربری:به بتن اجازه می‌دهد تا در برابر بارهای سنگین‌تر مقاومت کند.
• پایداری کلی سازه:به طور کلی، پایداری و مقاومت کلی سازه را در برابر انواع تنش‌ها افزایش می‌دهد.

میلگردها عمدتاً به دو دسته «آجدار»(Deformed) و «ساده»(Plain) تقسیم می‌شوند. میلگردهای آجدار به دلیل داشتن آج، چسبندگی بیشتری با بتن ایجاد کرده و در اکثر کاربردهای سازه‌ای مورد استفاده قرار می‌گیرند، در حالی که میلگردهای ساده بیشتر برای خاموت‌ها یا میلگردهای حرارتی در برخی موارد خاص به کار می‌روند.

نقشه‌خوانی، لیستوفر و ابزار آرماتوربندی

نقشه‌خوانی در آرماتوربندی

نقشه‌خوانی دقیق، اولین و حیاتی‌ترین گام برای اجرای صحیح آرماتوربندی است. مهندسان سازه بر اساس بارهای وارده، شرایط محیطی و آیین‌نامه‌های ساختمانی، نوع، سایز، تعداد، فواصل و نحوه چیدمان میلگردها را در نقشه‌های اجرایی مشخص می‌کنند. آرماتوربند باید توانایی تفسیر این نقشه‌ها را برای برش، خم‌کاری و جانمایی دقیق میلگردها داشته باشد. هر خط، نماد و عدد در نقشه، اطلاعات حیاتی برای اجرای صحیح آرماتوربندی را در بر دارد.

لیستوفر چیست و کاربرد آن

لیستوفر، جدولی است که مشخصات کامل میلگردهای مورد نیاز یک پروژه، شامل قطر، طول، تعداد و شکل خم هر میلگرد را به تفکیک ارائه می‌دهد. این جدول ابزاری حیاتی برای برآورد دقیق مصالح، کاهش ضایعات و تضمین مطابقت با طراحی است. با استفاده از لیستوفر، می‌توان میلگردها را به صورت بهینه برش داد و از هدر رفتن مواد جلوگیری کرد.

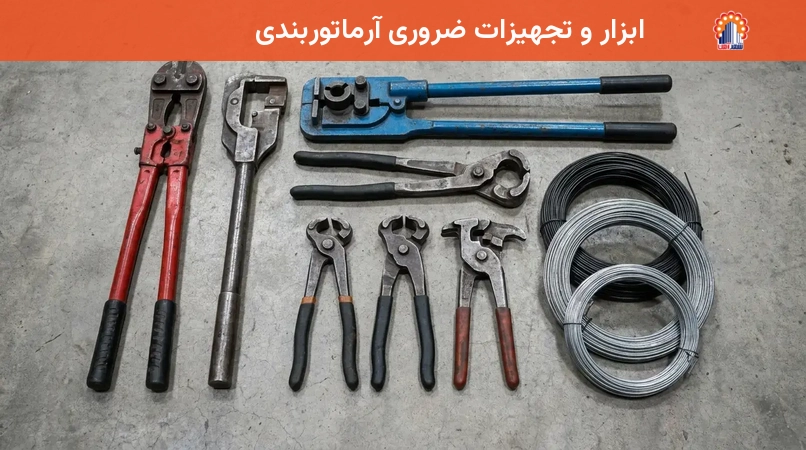

ابزار و تجهیزات ضروری آرماتوربندی

برای اجرای اصولی آرماتوربندی، ابزارهای متنوعی مورد نیاز است که به دسته‌های زیر تقسیم می‌شوند:

• برش و خم‌کاری:
  • قیچی میلگرد (دستی/برقی):برای برش میلگردها به طول‌های مورد نیاز.
  • دستگاه خم‌کن (دستی/برقی/هیدرولیک):برای خم‌کاری میلگردها با زوایای مشخص.
  • آچار F:برای خم‌کاری میلگردهایی با قطر کمتر به صورت دستی.
  • پتک:برای خم‌کاری‌های جزئی یا تنظیم موقعیت میلگردها.
• بستن و اتصال:
  • سیم آرماتوربندی:برای اتصال میلگردها به یکدیگر.
  • انبر آرماتوربندی:برای گره زدن سیم آرماتوربندی به صورت دستی.
  • دستگاه گره‌زن (برقی/شارژی):برای گره زدن سریع و اتوماتیک سیم آرماتوربندی.
  • کوپلر میلگرد:برای اتصال مکانیکی دو میلگرد به یکدیگر در مواقعی که اورلپ کافی نیست.
  • دستگاه فورجینگ:برای اتصال میلگردها به روش جوش سر به سر (فورجینگ).
• حمل و دپو:
  • جرثقیل/بالابر:برای جابجایی میلگردهای سنگین در کارگاه.
  • قلاب و تسمه لیفتینگ:برای اتصال میلگردها به جرثقیل.
  • پالت/خرک فلزی/چوبی:برای دپوی میلگردها و جلوگیری از تماس با زمین.
  • سایبان/پوشش موقت:برای محافظت میلگردها از عوامل جوی.
• تثبیت و فاصله‌گذاری:
  • اسپیسر (پلاستیکی/بتنی):برای حفظ فاصله دقیق میلگردها از قالب و تامین کاور بتن.
  • میلگرد خرک و رکابی:برای ایجاد فاصله بین دو شبکه آرماتور (مثلاً در فونداسیون) و نگهداری میلگردهای فوقانی.
  • رامکا:برای تثبیت ابعاد قالب و کنترل کاور بتن در ستون‌ها و دیوارها.

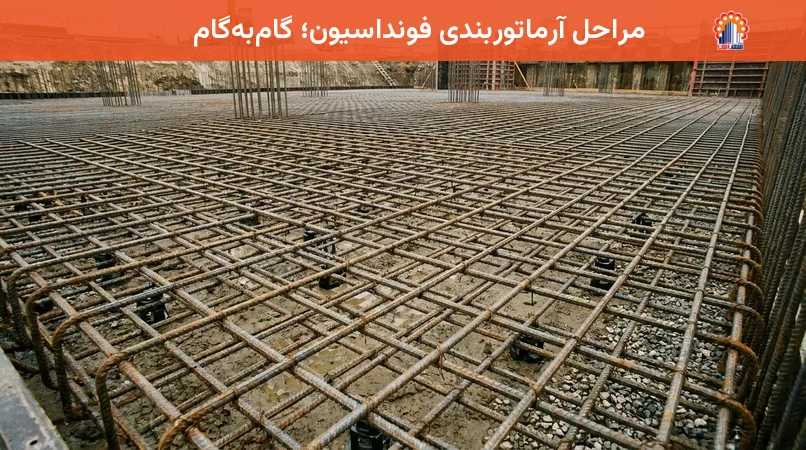

مراحل آرماتوربندی فونداسیون؛ گام‌به‌گام

آماده‌سازی و دپوی میلگرد

پس از طراحی و تهیه لیستوفر، میلگردها بر اساس نیاز پروژه از تامین‌کننده معتبر تهیه می‌شوند. حمل‌ونقل باید با تریلی و به صورت اصولی انجام شود تا از خم‌شدگی، آسیب یا تغییر شکل میلگرد جلوگیری شود. دپوی میلگردها باید در محیطی خشک، سرپوشیده، عاری از رطوبت و گرد و خاک و با فاصله از زمین (روی خرک یا پالت) باشد تا از زنگ‌زدگی محافظت شوند. میلگردهای زنگ‌زده یا آغشته به روغن نباید استفاده شوند، زیرا این عوامل چسبندگی میلگرد با بتن را به شدت کاهش داده و مقاومت سازه را تضعیف می‌کنند. میلگردها باید بر اساس قطر و نوع دسته‌بندی شوند تا دسترسی به آن‌ها آسان باشد.

برش و خم‌کاری میلگرد

میلگردها با استفاده از دستگاه‌های برش مخصوص (قیچی میلگرد) به طول‌های مورد نیاز بریده می‌شوند. سپس با دستگاه‌های خم‌کننده (دستی، برقی یا هیدرولیک)، با شعاع استاندارد و زوایای مشخص خم می‌شوند. دقت در این مرحله بسیار مهم است؛ خم‌کاری غیراصولی یا استفاده از حرارت (مانند هوا برش) برای خم‌کاری یا برش، می‌تواند ساختار فولاد را تغییر داده و مقاومت میلگرد را به شدت کاهش دهد. تمامی خم‌ها باید مطابق با نقشه‌های اجرایی و آیین‌نامه‌ها باشند.

جانمایی، بستن و تثبیت آرماتور فونداسیون

آرماتوربندی فونداسیون شامل سه مرحله اصلی است:

1. شبکه تحتانی:ابتدا شبکه تحتانی آرماتورها (مش زیرین) با استفاده از اسپیسرها (پلاستیکی یا بتنی) برای حفظ کاور بتن و جلوگیری از تماس مستقیم میلگرد با بتن مگر یا خاک اجرا می‌شود. این اسپیسرها تضمین می‌کنند که میلگرد در مرکز لایه بتنی قرار گیرد.
2. خرک‌گذاری و شبکه فوقانی:سپس خرک‌ها (میلگردهای خم شده به شکل U یا Z) برای ایجاد فاصله دقیق بین مش تحتانی و فوقانی قرار می‌گیرند. این خرک‌ها باید روی میلگردهای مش تحتانی قرار گیرند، نه مستقیماً روی بتن مگر. در نهایت، مش فوقانی اجرا شده و میلگردها با سیم آرماتوربندی و گره‌های مناسب (مانند گره صلیبی یا پیچی) به هم متصل و تثبیت می‌شوند تا در حین بتن‌ریزی جابجا نشوند.
3. آرماتورهای انتظار:آرماتورهای انتظار ستون‌ها و دیوارهای برشی نیز در این مرحله جایگذاری می‌شوند و با دقت بالا به شبکه فونداسیون متصل می‌گردند تا اتصال صحیح با سازه فوقانی تضمین شود.

بتن‌ریزی و عمل‌آوری فونداسیون

پس از اتمام آرماتوربندی و تایید نهایی توسط مهندس ناظر، مرحله قالب‌بندی فونداسیون آغاز شده و بتن به صورت لایه‌لایه ریخته می‌شود. بتن باید به طور یکنواخت در اطراف میلگردها پخش شود و با استفاده از ویبراتور، هوای محبوس در آن خارج گردد تا بتن متراکم و یکپارچه شود. مرحله عمل‌آوری (کیورینگ) بتن (معمولاً 7 تا 14 روز) برای دستیابی به مقاومت نهایی و جلوگیری از ترک‌خوردگی ناشی از خشک شدن سریع، حیاتی است. در تمام مراحل، بازرسی توسط مهندس سازه برای اطمینان از انطباق با نقشه‌ها، استانداردهای فنی و ضوابط مبحث نهم مقررات ملی ساختمان، ضروری است. عدم رعایت این مراحل می‌تواند منجر به ضعف ساختاری و کاهش دوام فونداسیون شود.

آرماتوربندی ستون، تیر و سقف؛ اورلپ و خاموت‌گذاری

آرماتوربندی ستون، تیر و سقف از مراحل کلیدی در ساختار اسکلت بتنی ساختمان است که نیازمند دقت و رعایت کامل ضوابط مهندسی است. این بخش‌ها، نیروهای وارده از طبقات فوقانی را به فونداسیون منتقل کرده و پایداری کلی سازه را تضمین می‌کنند.

آرماتوربندی ستون

برای ستون‌ها، ابتدا آرماتورهای طولی برش داده شده و به ریشه ستون در فونداسیون با روش‌هایی مانند وصله پوششی (اورلپ)، فورجینگ یا کوپلینگ متصل می‌شوند. طول اورلپ باید مطابق با آیین‌نامه‌ها باشد تا انتقال نیرو به درستی انجام شود. سپس تنگ‌ها (خاموت‌ها) در فواصل مشخص (که در نقشه تعیین شده و در نقاط بحرانی مانند ابتدا و انتهای ستون متراکم‌تر هستند) روی میلگردهای طولی قرار گرفته و با سیم آرماتوربندی بسته می‌شوند. خاموت‌ها نقش مهمی در جلوگیری از کمانش میلگردهای طولی و افزایش مقاومت برشی ستون دارند. رامکا نیز برای تثبیت ابعاد قالب و کنترل کاور بتن به کار می‌رود. رعایت شیب 6:1 در خم آرماتورهای طولی در صورت کاهش مقطع ستون و عدم جوش دادن رامکا به میلگردها از نکات مهم است، زیرا جوشکاری می‌تواند خواص مکانیکی میلگرد را تضعیف کند.

آرماتوربندی تیر و سقف

آرماتوربندی تیر و سقف معمولاً همزمان انجام می‌شود. آرماتورهای طولی تیرها (میلگردهای اصلی) و خاموت‌ها (تنگ‌های برشی) نصب می‌گردند. در سقف‌های تیرچه بلوک، پس از نصب تیرچه‌ها، کلاف میانی (برای دهانه‌های بیش از 4 متر) و میلگردهای ممان منفی تیرچه‌ها (در تکیه‌گاه‌ها) اجرا می‌شوند. میلگردهای حرارتی (با قطر 8 میلی‌متر و فواصل حدود 20 سانتی‌متر) نیز برای کنترل ترک‌های ناشی از جمع‌شدگی بتن در دو جهت روی سقف قرار می‌گیرند. این میلگردها از گسترش ترک‌های سطحی جلوگیری می‌کنند. در سایر دال‌ها (مانند دال‌های تخت یا دوطرفه)، دو شبکه آرماتور تحتانی و فوقانی اجرا می‌شود که توسط خرک‌ها از یکدیگر فاصله می‌گیرند.

آرماتوربندی دیوار برشی

آرماتوربندی دیوارهای برشی مشابه ستون‌ها است. ابتدا آرماتورهای انتظار دیوار در زمان اجرای فونداسیون تعبیه می‌شوند. سپس آرماتورهای طولی (عمودی) وصله شده و میلگردهای افقی (کمرکش‌ها) با خم 90 درجه در دو انتها، روی آرماتورهای طولی بسته می‌شوند. این میلگردهای افقی و عمودی یک شبکه متراکم را تشکیل می‌دهند که مقاومت دیوار را در برابر نیروهای برشی (مانند زلزله) افزایش می‌دهد. استفاده از رامکا و اسپیسر برای تثبیت ابعاد و تامین کاور بتن ضروری است. میلگردهای سقف باید با خم 90 درجه در دیوار مهار شوند تا اتصال مناسب بین سقف و دیوار برشی برقرار شود. عدم رعایت صحیح این جزئیات می‌تواند به شدت عملکرد لرزه‌ای سازه را تحت تاثیر قرار دهد.

اصول بستن میلگرد، کاور بتن و نقش اسپیسر

میلگردها با استفاده از سیم آرماتوربندی به یکدیگر بسته می‌شوند تا در حین بتن‌ریزی، حمل و نقل و ویبره زدن، جابجا نشوند و موقعیت خود را حفظ کنند. گره‌های مختلفی برای این منظور وجود دارد که انتخاب نوع گره به محل مصرف، تراکم آرماتورها و نوع نیروی وارده بستگی دارد. گره‌های متداول شامل گره صلیبی (ساده‌ترین و رایج‌ترین)، گره زدن (برای میلگردهای روی هم) و گره پیچی (برای اتصال محکم‌تر) هستند که باید به درستی و با استحکام کافی اجرا شوند. هدف اصلی، حفظ موقعیت نسبی میلگردها است، نه انتقال بار.

اهمیت کاور بتن و اسپیسرها

کاور بتن (پوشش بتنی محافظ آرماتورها) لایه‌ای از بتن است که میلگردها را از عوامل محیطی مانند رطوبت، مواد شیمیایی، کربناسیون و آتش‌سوزی محافظت می‌کند و از زنگ‌زدگی آن‌ها جلوگیری می‌نماید. زنگ‌زدگی میلگرد باعث افزایش حجم آن و ترک‌خوردگی بتن می‌شود. اسپیسرها قطعاتی (پلاستیکی یا بتنی) هستند که برای حفظ فاصله دقیق میلگردها از قالب و تامین ضخامت مورد نیاز کاور بتن به کار می‌روند. ضخامت کاور بتن بر اساس نوع سازه، شرایط محیطی (مثلاً مناطق مرطوب یا خورنده) و آیین‌نامه‌ها (مبحث نهم) تعیین می‌شود و معمولاً بین 2.5 تا 5 سانتی‌متر متغیر است. عدم رعایت کاور بتن کافی، عمر مفید سازه را به شدت کاهش می‌دهد.

طول گیرایی و فاصله میلگردها

طول گیرایی میلگرد (Anchorage Length)به حداقل طولی از میلگرد گفته می‌شود که باید در بتن مهار شود تا از لغزش آن تحت بارگذاری و گسیختگی اتصال میلگرد-بتن جلوگیری گردد. این مهار می‌تواند از طریق پیوستگی بتن و سطح آجدار میلگرد، قلاب‌های استاندارد (برای میلگردهای با قطر کمتر)، فشار اتکایی یا مهار مکانیکی (مانند کوپلر) تامین شود.

فاصله میلگردها از هم (Rebar Spacing)نیز بر اساس ضوابط مبحث نهم مقررات ملی ساختمان تعیین می‌شود تا بتن به خوبی در بین میلگردها نفوذ کرده و عملکرد سازه مطلوب باشد.

• میلگردهای موازی در مش افقی:فاصله نباید کمتر از بزرگترین قطر میلگرد، 25 میلی‌متر، یا 1.33 برابر بزرگترین اندازه اسمی سنگدانه باشد.
• میلگردهای طولی در ستون‌ها:فاصله نباید کمتر از 40 میلی‌متر، 1.5 برابر بزرگترین قطر میلگرد، یا 1.33 برابر بزرگترین اندازه اسمی سنگدانه باشد.

رعایت این فواصل برای اطمینان از تراکم مناسب بتن و جلوگیری از لانه زنبوری شدن، بسیار مهم است.

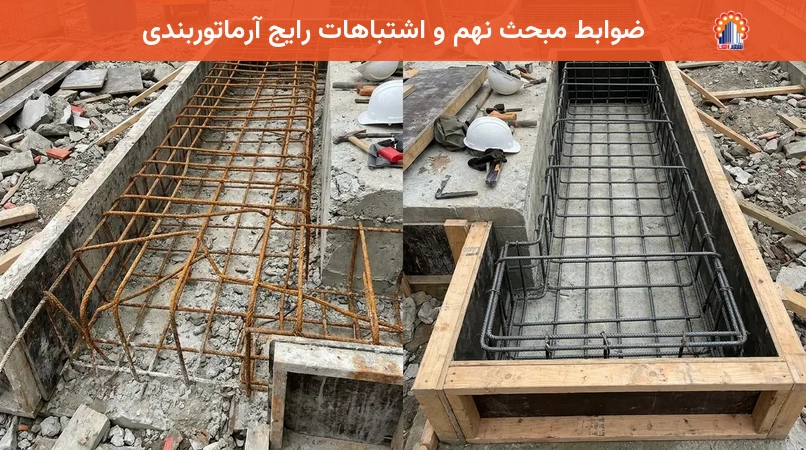

ضوابط مبحث نهم و اشتباهات رایج آرماتوربندی

مبحث نهم مقررات ملی ساختمان، میزان انحراف مجاز (رواداری) در ابعاد و موقعیت میلگردها را مشخص می‌کند. این رواداری‌ها برای تضمین کیفیت و ایمنی سازه حیاتی هستند. برخی از این ضوابط شامل موارد زیر است:

عدم رعایت این رواداری‌ها می‌تواند منجر به کاهش ظرفیت باربری، افزایش ترک‌خوردگی و کاهش دوام سازه شود.

نکات ایمنی و اشتباهات رایج

رعایت نکات ایمنی در تمام مراحل آرماتوربندی برای حفظ سلامت کارگران و جلوگیری از حوادث، ضروری است. استفاده از تجهیزات حفاظت فردی (PPE) شامل کلاه ایمنی، دستکش, کفش ایمنی و لباس کار مناسب، روش‌های ایمن حمل و جابجایی میلگردها (با استفاده از جرثقیل و تسمه)، جلوگیری از خطرات لغزش و افتادن (با تمیز نگه داشتن محیط کار) و ایمنی الکتریکی در استفاده از دستگاه‌های برقی از جمله این نکات هستند.

اشتباهات رایج در آرماتوربندی:

• استفاده از میلگردهای زنگ‌زده یا آغشته به روغن:این امر چسبندگی میلگرد با بتن را کاهش داده و مقاومت را تضعیف می‌کند.
• برش میلگرد با هوا برش یا جوشکاری میلگردها:حرارت بالا خواص مکانیکی فولاد را تغییر داده و آن را ضعیف می‌کند.
• خم‌کاری غیراصولی یا با شعاع کم:باعث ترک‌خوردگی یا کاهش مقاومت میلگرد در محل خم می‌شود.
• عدم رعایت کاور بتن کافی:میلگردها را در معرض زنگ‌زدگی و خوردگی قرار می‌دهد.
• عدم رعایت فواصل استاندارد میلگردها:مانع از نفوذ صحیح بتن و ایجاد لانه زنبوری می‌شود.
• عدم استفاده از اسپیسر و خرک:باعث جابجایی میلگردها و عدم تامین کاور بتن می‌شود.
• عدم رعایت طول اورلپ یا استفاده از جوشکاری نامناسب:انتقال نیرو را مختل می‌کند.
• عدم بازرسی و نظارت کافی:منجر به نادیده گرفتن اشتباهات و کاهش کیفیت نهایی سازه می‌شود.

این اشتباهات می‌توانند به شدت مقاومت، دوام و ایمنی سازه را کاهش داده و خطرات جانی و مالی در پی داشته باشند.

سؤالات متداول درباره آرماتوربندی

آرماتوربندی چیست؟

آرماتوربندی فرایند تقویت بتن با میلگردهای فولادی برای افزایش مقاومت کششی و شکل‌پذیری آن است.

چرا آرماتوربندی در ساختمان‌سازی ضروری است؟

برای جبران ضعف کششی بتن، افزایش مقاومت در برابر زلزله و سایر نیروها، و تضمین دوام و ایمنی سازه در برابر عوامل محیطی.

تفاوت میلگرد و آرماتور در چیست؟

میلگرد، فولاد خام خریداری شده از کارخانه است، در حالی که آرماتور به میلگردی گفته می‌شود که برش خورده، خم شده و آماده نصب در بتن است.

کاور بتن به چه معناست؟

کاور بتن، لایه محافظ بتنی است که میلگردها را از عوامل خورنده و آتش محافظت می‌کند و توسط اسپیسرها تامین می‌شود.

قیمت آرماتوربندی چگونه محاسبه می‌شود؟

قیمت آرماتوربندی به عوامل متعددی از جمله منطقه جغرافیایی، نوع و اندازه میلگرد، نوسانات قیمت میلگرد و شرایط بازار ساخت و ساز بستگی دارد. برای برآورد دقیق و اطلاع از قیمت‌های روز، توصیه می‌شود با متخصصین یا تامین‌کنندگان معتبر مشورت کنید.
