فونداسیون چیست؟ انواع فونداسیون و شالوده ساختمان

فونداسیون، که در فارسی با نام شالوده یا پی نیز شناخته می‌شود، بخش بنیادین هر سازه است. این قسمت حیاتی، پایین‌ترین بخش ساختمان را تشکیل می‌دهد و وظیفه اصلی انتقال تمام بارهای وارده از سازه به زمین را بر عهده دارد. درک صحیح از فونداسیون، انواع و نحوه اجرای آن برای تضمین پایداری، ایمنی و طول عمر هر بنا ضروری است. این مقاله به بررسی جامع این مفهوم کلیدی در ساختمان‌سازی می‌پردازد و درکی عمیق از این عنصر بنیادین، همراه با معرفی انواع فونداسیون و شالوده ساختمان، ارائه می‌دهد.

فونداسیون چیست؟ (تعریف، اهمیت و وظایف)

فونداسیون یا شالوده، به مجموعه‌ای از اجزای سازه‌ای گفته می‌شود که در پایین‌ترین قسمت ساختمان قرار گرفته و رابط میان سازه و خاک زیرین آن عمل می‌کند. وظیفه اصلی آن، دریافت بارهای مرده (وزن خود سازه و اجزای ثابت)، بارهای زنده (وزن افراد، مبلمان و تجهیزات متحرک) و بارهای جانبی (مانند نیروهای ناشی از زلزله و باد) و انتقال ایمن و یکنواخت آن‌ها به زمین را بر عهده دارد. این انتقال بار باید به گونه‌ای انجام شود که خاک زیرین دچار گسیختگی یا نشست بیش از حد نگردد.

اهمیت فونداسیون در پایداری و دوام کل ساختمان بسیار حیاتی است. یک فونداسیون با طراحی و اجرای صحیح، از حرکت‌های جانبی، واژگونی و نشست‌های نامتقارن سازه پیشگیری می‌کند. کیفیت مصالح مصرفی، به ویژه بتن و میلگرد، و دقت در مراحل اجرا، نقش مستقیمی در عمر مفید و مقاومت ساختمان در برابر نیروهای طبیعی ایفا می‌کند.

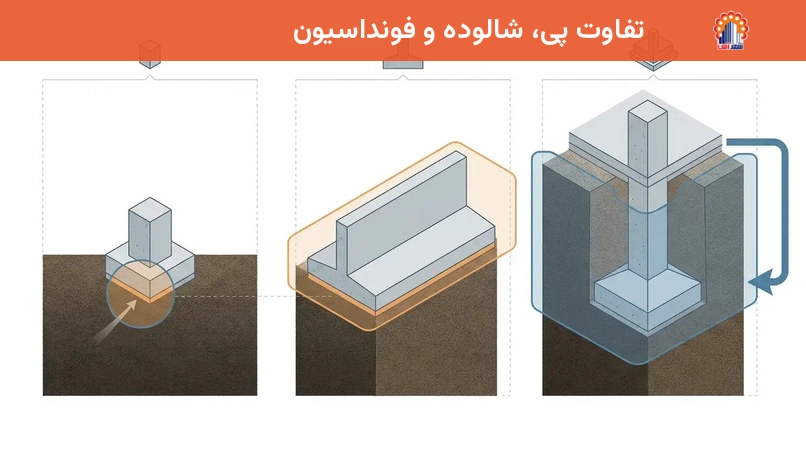

تفاوت پی، شالوده و فونداسیون

در مهندسی عمران، اصطلاحات پی، شالوده و فونداسیون اغلب به جای یکدیگر به کار می‌روند، هرچند تفاوت‌های ظریفی میان آن‌ها وجود دارد. «پی» می‌تواند به بخش تماس مستقیم با خاک یا یک فونداسیون منفرد اشاره داشته باشد. در حالی که «شالوده» و «فونداسیون» مفاهیم گسترده‌تری هستند که کل سیستم زیرسازی، شامل پی‌ها، شناژها، آرماتورها و بتن مگر را در بر می‌گیرند. به بیان ساده‌تر، پی جزئی از فونداسیون است، در حالی که فونداسیون شامل مجموعه پی و سایر اجزای مرتبط برای انتقال بار به زمین می‌شود. برای درک بهتر این تفاوت‌ها، می‌توان رابطه بین این سه اصطلاح را به وضوح تشریح کرد.

انواع فونداسیون سطحی؛ منفرد، نواری و گسترده (رادیه)

فونداسیون‌های سطحی، رایج‌ترین انواع پی در ساختمان‌سازی محسوب می‌شوند که در عمق کم (معمولاً کمتر از 3 متر) اجرا می‌گردند. این نوع فونداسیون زمانی مناسب هستند که لایه‌های سطحی خاک از مقاومت کافی برای تحمل بارهای ساختمان برخوردار باشند. فونداسیون‌های سطحی به دلیل سادگی اجرا و هزینه کمتر، در ساختمان‌های سبک و کم‌ارتفاع کاربرد فراوانی دارند.

فونداسیون منفرد و مرکب

فونداسیون منفرد (نقطه‌ای)ساده‌ترین نوع فونداسیون سطحی است که وظیفه انتقال بار یک ستون را به زمین بر عهده دارد. این پی‌ها معمولاً به شکل مربع یا مستطیل و به صورت مجزا زیر هر ستون اجرا می‌شوند و در ساختمان‌های مسکونی کوچک و ویلایی کاربرد فراوانی دارند. در مواردی که دو ستون بسیار به هم نزدیک باشند یا ابعاد پی‌های منفرد آن‌ها با یکدیگر تداخل پیدا کند، از فونداسیون مرکباستفاده می‌شود. فونداسیون مرکب دو یا چند ستون را به صورت یکپارچه به یکدیگر متصل کرده و بار آن‌ها را به زمین منتقل می‌کند. این نوع پی برای ستون‌هایی که در نزدیکی مرز ملک قرار دارند و نمی‌توان پی منفرد را به صورت متقارن اجرا کرد، بسیار مناسب است.

فونداسیون نواری و شناژ

فونداسیون نواریبه صورت یک نوار پیوسته در زیر دیوارهای باربر یا ردیفی از ستون‌ها اجرا می‌شود. این نوع پی برای توزیع بار در طول یک خط و افزایش مقاومت در برابر نشست‌های نامتقارن بسیار مؤثر عمل می‌کند. فونداسیون‌های نواری می‌توانند به صورت یک‌طرفه (در یک جهت) یا دوطرفه (شبکه‌ای در دو جهت عمود بر هم) اجرا شوند و در ساختمان‌هایی با دیوارهای باربر یا سازه‌های با اسکلت فلزی و بتنی سبک کاربرد فراوانی دارند. شناژ (Tie Beam)، تیرهای بتنی هستند که فونداسیون‌های منفرد یا نواری را به یکدیگر متصل می‌سازند. وظیفه شناژ، کلاف کردن پی‌ها، مقاومت در برابر نیروهای افقی و یکنواخت کردن نشست در سازه را بر عهده دارد.

فونداسیون گسترده (رادیه)

فونداسیون گسترده (رادیه یا یکپارچه)زمانی به کار می‌رود که ظرفیت باربری خاک بسیار کم باشد یا بارهای وارده از ساختمان (مانند برج‌های بلند) آنقدر زیاد باشد که استفاده از پی‌های منفرد یا نواری منجر به تداخل و پوشش بخش وسیعی از سطح زمین گردد. در این حالت، یک دال بتن مسلح ضخیم، کل سطح زیر ساختمان را می‌پوشاند و بار تمام ستون‌ها و دیوارها را به صورت یکنواخت به زمین منتقل می‌سازد. فونداسیون‌های گسترده خود به انواع ساده، تیرچه‌دار و سلولی تقسیم می‌شوند و برای سازه‌های مرتفع و سنگین یا در زمین‌های بسیار سست مانند خاک‌های رسی نرم، انتخابی ایده‌آل محسوب می‌شوند.

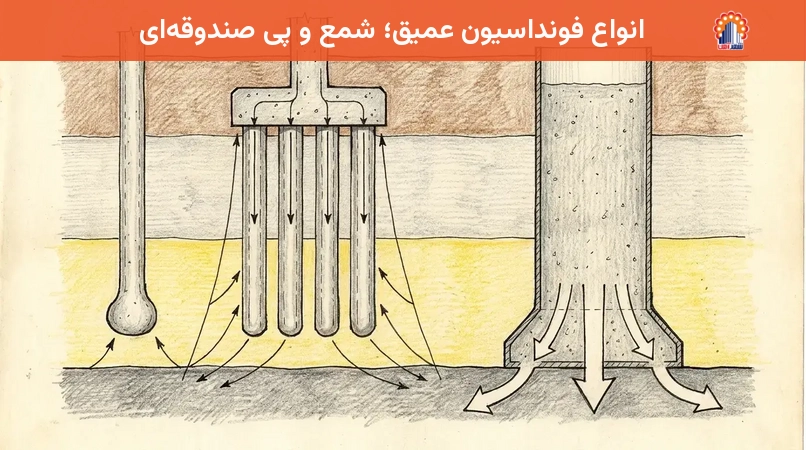

انواع فونداسیون عمیق؛ شمع و پی صندوقه‌ای

فونداسیون‌های عمیق زمانی استفاده می‌شوند که لایه‌های سطحی خاک مقاومت کافی برای تحمل بارهای ساختمان را نداشته باشند. در این شرایط، بار سازه از طریق عناصر عمودی یا مایل به لایه‌های مقاوم‌تر در عمق زمین منتقل می‌گردد. عمق این پی‌ها معمولاً بیش از 3 متر است و نسبت عمق به عرض آن‌ها قابل توجهی دارد.

فونداسیون نیمه عمیق و چاهی

فونداسیون‌های نیمه عمیقحد فاصل میان پی‌های سطحی و عمیق قرار می‌گیرند. این نوع پی‌ها معمولاً زمانی به کار می‌روند که لایه‌های مقاوم خاک در عمق متوسطی قرار داشته باشند. پی‌های چاهینمونه‌ای از فونداسیون‌های نیمه عمیق هستند که با حفر چاهک‌هایی تا رسیدن به لایه مقاوم خاک و سپس با بتن پر می‌شوند. استفاده از این نوع پی در برخی مناطق و شرایط خاص خاک رایج است، اما به اندازه پی‌های سطحی یا شمعی عمومی نیست و عمدتاً در مناطق روستایی یا برای سازه‌های سبک‌تر در عمق متوسط کاربرد دارد.

فونداسیون شمعی

فونداسیون شمعیشامل ستون‌های بلندی به نام شمع است که در عمق زیاد زمین اجرا می‌گردند. شمع‌ها بارهای وارده از سازه را از طریق اصطکاک جداره با خاک اطراف و یا مقاومت نوک شمع در لایه‌های سخت‌تر زمین، به خاک منتقل می‌سازند. شمع‌ها می‌توانند به صورت منفرد (برای یک ستون) یا به صورت گروه شمع (با اتصال به یک سرشمع مشترک برای چندین ستون) اجرا گردند. این نوع فونداسیون برای سازه‌های سنگین، برج‌ها، پل‌ها و مناطقی با خاک بسیار سست یا مرطوب کاربرد دارد؛ به ویژه در مناطق ساحلی یا زمین‌های مستعد روانگرایی.

فونداسیون ویژه (کیسون، شناور، ارتجاعی)

فونداسیون‌های ویژهبرای شرایط خاص و پیچیده طراحی و اجرا می‌شوند و در دسته‌بندی‌های رایج سطحی و عمیق قرار نمی‌گیرند. پی‌های صندوقه‌ای (کیسون)، سازه‌هایی پیش‌ساخته هستند که در محل حفاری شده قرار گرفته و با بتن پر می‌شوند و عمدتاً در پل‌ها و سازه‌های زیر آب کاربرد دارند. پی‌های شناوردر زمین‌های بسیار نرم و با خطر نشست بالا استفاده می‌شوند؛ در این روش، وزن ساختمان به گونه‌ای طراحی می‌شود که تقریباً برابر با وزن خاک گودبرداری شده باشد تا فشار وارده به حداقل برسد. پی‌های ارتجاعینیز برای جذب انرژی و کاهش اثر نیروهای دینامیکی مانند زلزله در سازه‌های حساس یا مرتفع به کار می‌روند و از آسیب‌پذیری سازه در برابر لرزش‌ها می‌کاهند.

برای درک بهتر تفاوت‌ها و کاربرد انواع فونداسیون، جدول زیر مقایسه‌ای جامع بین رایج‌ترین آن‌ها ارائه می‌دهد:

معیارهای انتخاب نوع فونداسیون بر اساس خاک و سازه

انتخاب نوع مناسب فونداسیون یکی از مهم‌ترین تصمیمات در طراحی هر پروژه عمرانی است که باید با دقت فراوان و بر اساس عوامل متعدد صورت گیرد. این انتخاب نه تنها بر پایداری و ایمنی سازه تأثیر می‌گذارد، بلکه ملاحظات اقتصادی و اجرایی را نیز شامل می‌شود.

ویژگی‌های زمین‌شناسی و بارهای وارده

ویژگی‌های زمین‌شناسی و ژئوتکنیکیخاک محل احداث، اساسی‌ترین معیار در انتخاب فونداسیون محسوب می‌شوند. عواملی مانند نوع خاک (رسی، شنی، ماسه‌ای)، میزان تراکم، ظرفیت باربری (حداکثر فشاری که خاک می‌تواند تحمل کند)، عمق لایه‌های مقاوم، سطح آب زیرزمینی، و وجود گسل، قنات یا فضاهای خالی زیر سطح زمین باید از طریق مطالعات ژئوتکنیک دقیق بررسی گردند. علاوه بر این، بارهای وارده بر فونداسیونشامل وزن خود سازه، بارهای بهره‌برداری و بارهای محیطی (مانند زلزله و باد) نیز نقش تعیین‌کننده‌ای ایفا می‌کنند. فونداسیون باید بتواند این نیروها را بدون نشست بیش از حد یا گسیختگی به زمین منتقل سازد.

ملاحظات اقتصادی و اجرایی

ملاحظات اقتصادیشامل هزینه مصالح (به ویژه قیمت میلگرد و بتن که بخش قابل توجهی از هزینه‌ها را شامل می‌شوند)، نیروی کار، تجهیزات مورد نیاز و زمان اجرای پروژه است. انتخاب فونداسیون باید تعادلی بین هزینه اولیه و دوام و ایمنی بلندمدت برقرار سازد. گاهی اوقات، یک فونداسیون گران‌تر در ابتدا، می‌تواند هزینه‌های نگهداری و تعمیرات آتی را به شدت کاهش دهد. امکان و سهولت اجرانیز از دیگر معیارهای مهم است. برخی فونداسیون‌ها نیاز به تجهیزات سنگین و تخصص بالا دارند که ممکن است در همه پروژه‌ها یا مناطق قابل دسترس نباشند. همچنین، مجاورت با سازه‌های دیگرو تأثیر پی جدید بر آن‌ها نیز باید در طراحی لحاظ گردد.

مراحل اجرای فونداسیون از خاک‌برداری تا بتن‌ریزی

اجرای فونداسیون یک فرآیند گام به گام و دقیق است که هر مرحله آن نیازمند رعایت دقیق اصول مهندسی است. این مراحل تضمین‌کننده کیفیت و پایداری نهایی سازه محسوب می‌شوند.

پی کنی و گودبرداری

اولین گام در اجرای فونداسیون، پی‌کنی و گودبرداریاست. این مرحله شامل برداشت خاک‌های اضافی برای رسیدن به عمق و تراز مورد نظر طبق نقشه‌های اجرایی است. اهداف اصلی این مرحله عبارتند از: دسترسی به لایه‌های خاک مقاوم و مناسب برای باربری، محافظت از فونداسیون در برابر عوامل جوی مانند یخ‌زدگی و رطوبت، و رسیدن به تراز لازم برای شروع ساخت. دقت در این مرحله برای جلوگیری از نشست‌های نامتقارن و آسیب‌های آتی، حیاتی است.

اجرای بتن مگر و آرماتوربندی

پس از گودبرداری، نوبت به اجرای بتن مگر (بتن نظافت)می‌رسد. این بتن با عیار سیمان کم (حدود 100 تا 150 کیلوگرم بر متر مکعب) و ضخامت تقریبی 10 سانتی‌متر، برای تسطیح کف پی و جلوگیری از تماس مستقیم بتن اصلی فونداسیون با خاک، اجرا می‌گردد. پس از بتن مگر، مرحله آرماتوربندیآغاز می‌گردد. در این مرحله، میلگردهای فولادی (آرماتورها) مطابق با نقشه‌های سازه در محل خود قرار گرفته و با سیم آرماتوربندی به یکدیگر متصل می‌گردند. آرماتوربندی شامل قرار دادن میلگردهای طولی، خاموت‌ها (برای مقاومت برشی) و شناژها (برای اتصال پی‌ها) می‌شود.

قالب‌بندی و بتن‌ریزی

پس از اتمام آرماتوربندی، قالب‌بندیانجام می‌گیرد. قالب‌ها (که می‌توانند از جنس چوب، فلز یا حتی آجر باشند) برای ایجاد شکل و ابعاد نهایی فونداسیون به کار می‌روند. اطمینان از استحکام و آب‌بندی قالب‌ها برای جلوگیری از خروج شیره بتن ضروری است. پس از اطمینان از صحت قالب‌بندی و آرماتوربندی، مرحله نهایی یعنی بتن‌ریزیآغاز می‌گردد. بتن با کیفیت مناسب و نسبت‌های دقیق، درون قالب‌ها ریخته شده و سپس عمل‌آوری بتن (شامل ویبره زدن برای حذف حباب‌های هوا و مرطوب نگه داشتن بتن برای گیرش کامل) انجام می‌گیرد تا به مقاومت نهایی خود دست یابد.

ضوابط مقررات ملی و اشتباهات رایج در اجرای فونداسیون

رعایت ضوابط و مقررات ملی ساختمان و پرهیز از اشتباهات رایج در اجرای فونداسیون، برای تضمین ایمنی و دوام سازه از اهمیت بالایی برخوردار است. این ضوابط چارچوب‌های فنی و اجرایی را مشخص می‌سازند.

اصول طراحی پی ساختمان و نکات کلیدی

طراحی و اجرای فونداسیون باید کاملاً مطابق با مبحث هفتم (پی و پی‌سازی) و مبحث نهم (طرح و اجرای ساختمان‌های بتن آرمه) مقررات ملی ساختمانو همچنین استاندارد 2800 (آیین‌نامه طراحی ساختمان‌ها در برابر زلزله)صورت پذیرد. این مقررات حداقل الزامات مربوط به بررسی خاک، ابعاد پی، آرماتوربندی، بتن‌ریزی و سایر جزئیات اجرایی را تعیین می‌کنند. از اشتباهات رایج در اجرای فونداسیون می‌توان به موارد زیر اشاره کرد:

• عدم انجام مطالعات کافی خاک

• عدم رعایت پوشش بتنی میلگردها

• استفاده از بتن با کیفیت پایین یا عدم عمل‌آوری صحیح آن

• عدم اتصال صحیح میلگردها (گره زدن نامناسب)

• نادیده گرفتن سطح آب زیرزمینی

• عدم رعایت عمق یخبندان

رعایت دقیق این اصول و پرهیز از سهل‌انگاری، عمر مفید و ایمنی ساختمان را تضمین می‌نماید. همچنین، بازرسی‌های دوره‌ای و نگهداری مناسب از فونداسیون در طول عمر ساختمان، به شناسایی و رفع به موقع مشکلات احتمالی کمک شایانی می‌کند.

سؤالات متداول درباره فونداسیون

در این بخش به برخی از پرسش‌های رایج درباره فونداسیون پاسخ داده می‌شود.

• فونداسیون در ساختمان چه نقشی دارد؟
  فونداسیون وظیفه انتقال بارهای سازه به زمین، حفظ تعادل کلی ساختمان و جلوگیری از نشست و واژگونی را بر عهده دارد.

• تفاوت بین پی و فونداسیون در چیست؟
  پی به بخش تماس مستقیم با خاک گفته می‌شود، در حالی که فونداسیون شامل کل سیستم زیرسازی (پی، شناژ، آرماتور و...) است.

• فونداسیون‌های سطحی در چه شرایطی استفاده می‌شوند؟
  این نوع فونداسیون زمانی به کار می‌رود که زمین ظرفیت باربری بالایی داشته باشد و بار سازه زیاد نباشد؛ مانند ساختمان‌های سبک یا کم‌ارتفاع.

• فونداسیون‌های عمیق چه کاربردی دارند؟
  در سازه‌های سنگین، برج‌ها یا مناطقی با خاک سست از فونداسیون‌های عمیق مانند شمع استفاده می‌شود تا بار به لایه‌های مقاوم‌تر منتقل گردد.

• شناژ چیست و چه نقشی در فونداسیون دارد؟
  شناژ یا کلاف رابط، تیر بتنی است که بین فونداسیون‌ها اجرا می‌شود تا از جابجایی نسبی و ترک خوردن سازه جلوگیری کند.

• مراحل اجرای فونداسیون ساختمان چگونه است؟
  مراحل شامل خاکبرداری، تسطیح، بتن مگر، آرماتوربندی، قالب‌بندی و در نهایت بتن‌ریزی و عمل‌آوری است.

• چه عواملی در انتخاب نوع فونداسیون مؤثرند؟
  نوع خاک، وزن سازه، شرایط اقلیمی، سطح آب زیرزمینی و بودجه اجرایی از عوامل تعیین‌کننده نوع فونداسیون هستند.

فونداسیون، ستون فقرات پنهان هر ساختمان است که پایداری و دوام آن را در برابر نیروهای مختلف تضمین می‌نماید. انتخاب صحیح نوع فونداسیون، طراحی دقیق و اجرای اصولی آن بر اساس شرایط خاک و بارهای سازه‌ای، نه تنها ایمنی ساکنان را تضمین می‌نماید، بلکه به کاهش هزینه‌های نگهداری در بلندمدت نیز کمک شایانی می‌کند. درک این عنصر حیاتی، گامی اساسی در ساخت‌وسازی ایمن و پایدار است.
