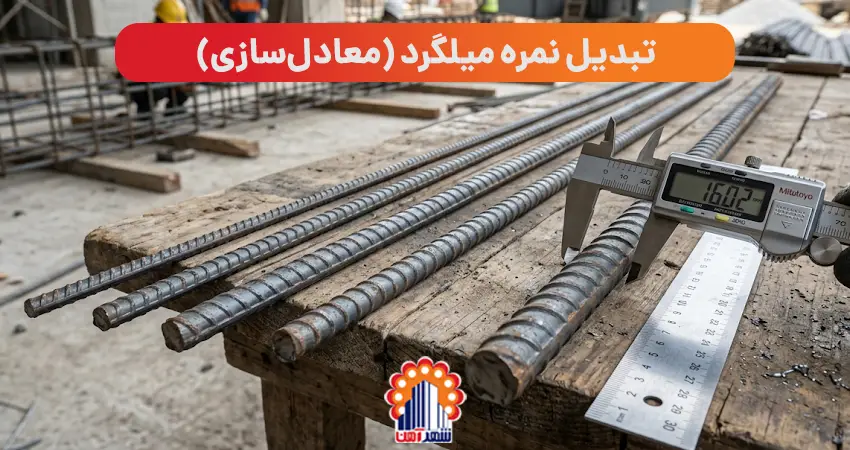

تبدیل نمره میلگرد (معادل‌سازی)

در دنیای پویای ساخت‌وساز، مدیریت بهینه منابع و مصالح، کلید موفقیت هر پروژه است. یکی از چالش‌های رایج در این صنعت، مواجهه با عدم دسترسی به میلگردهای با نمره یا سایز مشخص شده در نقشه‌هاست. در چنین شرایطی، «معادل‌سازی میلگرد» یا «تبدیل نمره میلگرد» به عنوان یک راهکار حیاتی مطرح می‌شود. این فرآیند، نه تنها به حفظ یکپارچگی سازه کمک می‌کند، بلکه با امکان جایگزینی میلگردهای موجود، از توقف پروژه جلوگیری کرده و به کاهش ضایعات نیز منجر می‌شود. اما معادل‌سازی میلگرد نیازمند دانش فنی دقیق، رعایت کامل آیین‌نامه‌ها و استفاده از ابزارهای صحیح است. در این راهنمای جامع از شهرآهن، گام به گام با اصول، روش‌ها، آیین‌نامه‌ها، ابزارها و نکات کلیدی معادل‌سازی میلگرد آشنا خواهید شد تا بتوانید این فرآیند را با اطمینان و دقت بالا انجام دهید.

منظور از معادل سازی میلگرد چیست؟

تعریف و مفهوم معادل‌سازی میلگرد

معادل‌سازی میلگرد به فرآیندی اطلاق می‌شود که طی آن، میلگردهای با قطر یا نمره مشخص شده در نقشه‌های سازه‌ای، با میلگردهای دیگری که از نظر سطح مقطع و مقاومت کششی معادل یا نزدیک به آن‌ها هستند، جایگزین می‌شوند. هدف اصلی این کار، حفظ ظرفیت باربری و عملکرد سازه‌ای المان بتنی، بدون به خطر انداختن ایمنی یا نقض ضوابط آیین‌نامه‌ای است. این جایگزینی می‌تواند شامل تغییر قطر میلگرد، تعداد میلگردها یا فاصله بین آن‌ها باشد، به شرطی که سطح مقطع فولاد مورد نیاز تامین شود و تمامی الزامات طراحی و اجرایی رعایت گردند.

چرا معادل‌سازی میلگرد ضروری است؟ (اهمیت و فواید)

معادل‌سازی میلگرد در پروژه‌های عمرانی به دلایل متعددی ضروری و حائز اهمیت است:

• مدیریت موجودی و دسترسی به مصالح: گاهی اوقات، میلگردهای با نمره خاص در بازار موجود نیستند یا تامین آن‌ها زمان‌بر است. معادل‌سازی این امکان را می‌دهد که با میلگردهای موجود جایگزینی انجام شود و از تاخیر در پروژه جلوگیری گردد.
• کاهش ضایعات میلگرد: با استفاده بهینه از میلگردهای موجود در انبار یا میلگردهای باقیمانده از فازهای قبلی، می‌توان ضایعات را به حداقل رساند و هزینه‌ها را کاهش داد.
• بهینه‌سازی اقتصادی: در برخی موارد، استفاده از ترکیبی از میلگردهای با قطرهای مختلف می‌تواند از نظر اقتصادی به صرفه‌تر باشد، به شرطی که محاسبات دقیق انجام شود.
• انعطاف‌پذیری در اجرا: شرایط خاص کارگاهی ممکن است نیاز به تغییر در آرایش میلگردها را ایجاب کند. معادل‌سازی به مهندسان این انعطاف‌پذیری را می‌دهد تا راهکارهای اجرایی مناسب را پیدا کنند.
• تضمین ایمنی سازه: با رعایت دقیق اصول معادل‌سازی و تایید مهندس محاسب، اطمینان حاصل می‌شود که جایگزینی میلگردها به هیچ وجه ایمنی و پایداری سازه را به خطر نمی‌اندازد.

پیش‌نیازها و ابزارهای لازم برای معادل‌سازی میلگرد

برای انجام صحیح و ایمن معادل‌سازی میلگرد، داشتن دانش فنی کافی و دسترسی به ابزارهای مناسب ضروری است.

دانش فنی مورد نیاز (مفاهیم پایه میلگرد و بتن)

پیش از اقدام به معادل‌سازی، لازم است با مفاهیم پایه‌ای زیر آشنا باشید:

• انواع میلگرد: شناخت انواع میلگرد (مانند A2، A3، A4 یا آج ۲۴۰، آج ۳۴۰، آج ۴۰۰، آج ۵۰۰) و تفاوت در مقاومت تسلیم (Fy) آن‌ها.
• خواص مکانیکی بتن و فولاد: آشنایی با مقاومت فشاری بتن (f'c) و مقاومت تسلیم فولاد (Fy).
• مبانی طراحی سازه‌های بتن آرمه: درک اصول اولیه طراحی مقاطع بتنی تحت خمش، برش و نیروی محوری.
• نقشه‌های سازه‌ای: توانایی خواندن و تفسیر نقشه‌های اجرایی و جزئیات آرماتوربندی.
• آیین‌نامه‌های طراحی: آشنایی با مفاد آیین‌نامه‌های ملی و بین‌المللی مرتبط با بتن آرمه.

ابزارهای محاسباتی و کمک‌کننده

ابزارهای مختلفی برای تسهیل فرآیند معادل‌سازی میلگرد وجود دارند که می‌توانند به افزایش دقت و سرعت کار کمک کنند:

فایل‌های اکسل رایگان برای معادل‌سازی

فایل‌های اکسل متعددی به صورت رایگان در دسترس هستند که محاسبات معادل‌سازی میلگرد را به صورت خودکار انجام می‌دهند. این فایل‌ها معمولاً شامل جداول سطح مقطع میلگردها و فرمول‌های لازم برای محاسبه تعداد یا فاصله میلگردهای معادل هستند. به عنوان مثال، وب‌سایت‌های Irandwg.com و Mhan.ir فایل‌های اکسل رایگان برای معادل‌سازی میلگرد ارائه می‌دهند. این فایل‌ها معمولاً با فرمت .Xls و حجم حدود ۰.۴۱ مگابایت عرضه می‌شوند و ممکن است دارای رمز عبور (مانند www.irandwg.com) باشند. استفاده از این فایل‌ها می‌تواند خطای انسانی را به حداقل برساند.

جداول PDF تبدیل سطح مقطع میلگرد

جداول آماده PDF نیز ابزار بسیار مفیدی برای معادل‌سازی سریع هستند. این جداول معمولاً سطح مقطع میلگردهای مختلف را در فواصل گوناگون ارائه می‌دهند و به شما کمک می‌کنند تا به سرعت میلگرد معادل را پیدا کنید. وب‌سایت Mhan.ir نیز جداول PDF رایگان برای تبدیل سطح مقطع میلگرد ارائه می‌دهد که برای مهندسان و مجریان بسیار کاربردی است.

اپلیکیشن‌های موبایل (مانند دستیار مهندس)

با پیشرفت تکنولوژی، اپلیکیشن‌های موبایل متعددی برای مهندسان عمران توسعه یافته‌اند. اپلیکیشن‌هایی مانند «دستیار مهندس» قابلیت‌های معادل‌سازی میلگرد را ارائه می‌دهند که به شما امکان می‌دهند در محل پروژه یا هر زمان دیگری، محاسبات لازم را انجام دهید. این اپلیکیشن‌ها معمولاً رابط کاربری ساده‌ای دارند و نتایج را به سرعت نمایش می‌دهند.

سایت‌های آنلاین معادل‌سازی میلگرد

برخی وب‌سایت‌ها نیز ابزارهای آنلاین برای معادل‌سازی میلگرد ارائه می‌دهند. با وارد کردن اطلاعات میلگرد اصلی و میلگرد جایگزین، این سایت‌ها می‌توانند میلگرد معادل را محاسبه و پیشنهاد دهند. این ابزارها برای دسترسی سریع و بدون نیاز به نصب نرم‌افزار مفید هستند.

آیین‌نامه‌ها و ضوابط اجرایی معادل‌سازی میلگرد

معادل‌سازی میلگرد یک فرآیند حساس است که باید کاملاً مطابق با آیین‌نامه‌ها و ضوابط اجرایی صورت گیرد تا ایمنی و عملکرد سازه تضمین شود.

مبانی آیین‌نامه‌ای (مبحث ۹، آبا ۱۴۰۰، ACI)

مهم‌ترین مراجع آیین‌نامه‌ای که باید در معادل‌سازی میلگرد مد نظر قرار گیرند، عبارتند از:

• مبحث ۹ مقررات ملی ساختمان (طرح و اجرای ساختمان‌های بتن آرمه): این مبحث، مرجع اصلی طراحی و اجرای سازه‌های بتنی در ایران است و تمامی ضوابط مربوط به آرماتوربندی، حداقل و حداکثر میلگردها، فواصل و پوشش بتن را شامل می‌شود.
• آیین‌نامه بتن ایران (آبا ۱۴۰۰): این آیین‌نامه نیز جزئیات بیشتری را در خصوص طراحی و اجرای سازه‌های بتنی ارائه می‌دهد و در بسیاری از موارد مکمل مبحث ۹ است.
• ACI 318 (Building Code Requirements for Structural Concrete): استانداردهای موسسه بتن آمریکا (ACI) نیز به عنوان یک مرجع بین‌المللی معتبر، راهنمایی‌های دقیقی در مورد طراحی و جزئیات آرماتوربندی ارائه می‌دهد که در پروژه‌های بزرگ و خاص مورد استفاده قرار می‌گیرد.

هرگونه معادل‌سازی باید با تایید مهندس محاسب و ناظر پروژه و با استناد به مفاد این آیین‌نامه‌ها انجام شود.

حداقل و حداکثر فواصل میلگردها در معادل‌سازی

یکی از مهم‌ترین ضوابط در معادل‌سازی میلگرد، رعایت حداقل و حداکثر فواصل بین میلگردهاست:

چرا نباید فواصل میلگردها بیشتر از ۲۵ سانتی‌متر شود؟

بر اساس آیین‌نامه‌ها، حداکثر فاصله مجاز بین میلگردهای طولی در دال‌ها، تیرها و دیوارهای برشی معمولاً ۲۵ سانتی‌متر (یا مقادیر مشابه بسته به نوع عضو و ضخامت آن) است. دلیل اصلی این محدودیت، کنترل عرض ترک‌ها در بتن است. اگر فاصله میلگردها بیش از حد زیاد باشد، بتن بین میلگردها ممکن است دچار ترک‌های عریض و غیرقابل قبول شود که علاوه بر کاهش دوام سازه، می‌تواند به نفوذ عوامل خورنده و تسریع خوردگی میلگردها منجر شود.

محدودیت‌های فواصل کمتر از ۱۰ سانتی‌متر

حداقل فاصله بین میلگردها نیز از اهمیت بالایی برخوردار است. معمولاً حداقل فاصله آزاد بین میلگردها نباید کمتر از ۲.۵ سانتی‌متر، قطر میلگرد، یا ۱.۳۳ برابر اندازه حداکثر سنگدانه باشد. در عمل، فواصل کمتر از ۱۰ سانتی‌متر می‌تواند چالش‌های اجرایی جدی ایجاد کند. این چالش‌ها شامل موارد زیر است:

• مشکل در بتن‌ریزی: بتن ممکن است به خوبی بین میلگردهای بسیار نزدیک به هم نفوذ نکند و باعث ایجاد فضاهای خالی (لانه زنبوری) و کاهش کیفیت بتن شود.
• ویبره نامناسب: ویبره کردن بتن در فضاهای تنگ و پر از میلگرد دشوار است و ممکن است منجر به تراکم ناکافی بتن شود.
• مشکل در جاگذاری میلگردها: بستن و جاگذاری میلگردها با فواصل بسیار کم، زمان‌بر و دشوار است و می‌تواند خطای اجرایی را افزایش دهد.

بنابراین، در معادل‌سازی باید همواره به این محدودیت‌های فاصله توجه شود تا هم طراحی سازه ایمن باشد و هم اجرای آن امکان‌پذیر و با کیفیت صورت گیرد.

فرمول محاسبه سطح مقطع میلگرد

اساس معادل‌سازی میلگرد، برابری سطح مقطع فولاد مورد نیاز است. برای این منظور، می‌توان از فرمول‌های ساده و در عین حال دقیق استفاده کرد.

مبانی فرمول معادل‌سازی (برابری نیروها)

اصل اساسی در معادل‌سازی میلگرد، حفظ ظرفیت باربری کششی فولاد است. این به معنای آن است که نیروی کششی قابل تحمل توسط میلگردهای اصلی باید برابر با نیروی کششی قابل تحمل توسط میلگردهای معادل باشد. با فرض اینکه مقاومت تسلیم (Fy) میلگردها ثابت است (یا با اعمال ضریب تبدیل مناسب)، می‌توانیم برابری سطح مقطع را مبنا قرار دهیم.

فرمول کلی برای محاسبه سطح مقطع یک میلگرد دایره‌ای شکل به شرح زیر است:

A = (π * d²) / 4

که در آن:

• A: سطح مقطع میلگرد (بر حسب میلی‌متر مربع)
• π: عدد پی (تقریباً ۳.۱۴۱۵۹)
• d: قطر میلگرد (بر حسب میلی‌متر)

برای معادل‌سازی بر اساس سطح مقطع کل فولاد، اگر N1 تعداد میلگردهای اصلی با قطر d1 و N2 تعداد میلگردهای معادل با قطر d2 باشند، باید رابطه زیر برقرار باشد:

N1 * A1 ≥ N2 * A2

یا به عبارت دیگر، سطح مقطع کل میلگردهای معادل باید حداقل برابر یا بیشتر از سطح مقطع کل میلگردهای اصلی باشد:

N1 * (π * d1²) / 4 ≥ N2 * (π * d2²) / 4

در صورتی که میلگردها از نوع مختلف (مثلاً A3 و A4) باشند، باید مقاومت تسلیم (Fy) آن‌ها نیز در نظر گرفته شود:

N1 * A1 * Fy1 ≥ N2 * A2 * Fy2

مثال گام به گام: تبدیل میلگرد ۱۶ به ۲۰ با استفاده از فرمول

فرض کنید در نقشه‌ها، میلگرد ϕ16 از نوع AIII با فاصله ۲۰ سانتی‌متر (ϕ16@20cm) در یک دال مشخص شده است، اما میلگرد ϕ16 در دسترس نیست و می‌خواهیم آن را با میلگرد ϕ20 از نوع AIII جایگزین کنیم. هدف، یافتن فاصله مناسب برای میلگرد ϕ20 است.

• گام ۱: محاسبه سطح مقطع میلگرد اصلی (ϕ16):
  • قطر میلگرد اصلی (d1) = 16 میلی‌متر
  • سطح مقطع یک میلگرد ϕ16 (A1) = (π * 16²) / 4 = 201.06 میلی‌متر مربع
• گام ۲: محاسبه سطح مقطع فولاد مورد نیاز در هر متر عرض:
  • فاصله میلگرد اصلی (S1) = 20 سانتی‌متر = 200 میلی‌متر
  • تعداد میلگرد ϕ16 در هر متر عرض = 1000 میلی‌متر / 200 میلی‌متر = 5 عدد
  • سطح مقطع کل فولاد در هر متر عرض (As_required) = 5 * A1 = 5 * 201.06 = 1005.3 میلی‌متر مربع
• گام ۳: محاسبه سطح مقطع میلگرد جایگزین (ϕ20):
  • قطر میلگرد جایگزین (d2) = 20 میلی‌متر
  • سطح مقطع یک میلگرد ϕ20 (A2) = (π * 20²) / 4 = 314.16 میلی‌متر مربع
• گام ۴: محاسبه تعداد میلگرد ϕ20 مورد نیاز در هر متر عرض:
  • تعداد میلگرد ϕ20 (N2) = As_required / A2 = 1005.3 / 314.16 = 3.20 عدد
• گام ۵: محاسبه فاصله میلگرد ϕ20:
  • فاصله میلگرد ϕ20 (S2) = 1000 میلی‌متر / N2 = 1000 / 3.20 = 312.5 میلی‌متر
• گام ۶: بررسی آیین‌نامه‌ای و انتخاب فاصله نهایی:

فاصله محاسبه شده (۳۱.۲۵ سانتی‌متر) بیشتر از حداکثر فاصله مجاز ۲۵ سانتی‌متر است. بنابراین، باید فاصله را به ۲۵ سانتی‌متر کاهش دهیم و تعداد میلگردها را متناسب با آن افزایش دهیم.

• اگر S2 = 250 میلی‌متر (25 سانتی‌متر) باشد، تعداد میلگرد ϕ20 در هر متر = 1000 / 250 = 4 عدد.
• سطح مقطع کل فولاد با 4 عدد میلگرد ϕ20 = 4 * 314.16 = 1256.64 میلی‌متر مربع.

این مقدار (1256.64) از 1005.3 میلی‌متر مربع مورد نیاز بیشتر است و ضوابط آیین‌نامه‌ای نیز رعایت شده است. پس، می‌توانیم ϕ16 AIII @20cm را با ϕ20 AIII @25cm جایگزین کنیم.

محاسبه سطح مقطع میلگرد با استفاده از جدول اشتال

در حالی که فرمول‌ها برای محاسبات دقیق ضروری هستند، استفاده از جداول استاندارد مانند جدول اشتال می‌تواند فرآیند را سریع‌تر و دقیق‌تر کند.

اهمیت و مزایای استفاده از جدول اشتال

جدول اشتال (Stahl) یک مرجع معتبر و بین‌المللی برای خواص مقاطع فولادی، از جمله میلگردها است. استفاده از این جدول برای محاسبه سطح مقطع میلگردها مزایای زیادی دارد:

• دقت بالا: مقادیر سطح مقطع در جدول اشتال بر اساس ابعاد استاندارد و دقیق میلگردها ارائه شده‌اند و از خطاهای گرد کردن در محاسبات دستی جلوگیری می‌کنند.
• استانداردسازی: استفاده از مقادیر استاندارد، هماهنگی بین مهندسان و مجریان را افزایش می‌دهد.
• سرعت: به جای انجام محاسبات مکرر با فرمول، می‌توان به سرعت سطح مقطع میلگردهای با قطرهای مختلف را از جدول استخراج کرد.
• اعتبار: جدول اشتال یک مرجع پذیرفته شده در صنعت ساخت‌وساز است و استفاده از آن به اعتبار محاسبات می‌افزاید.

نحوه استفاده از جدول اشتال در معادل‌سازی

برای استفاده از جدول اشتال در معادل‌سازی، مراحل زیر را دنبال کنید:

1. شناسایی قطر میلگرد: قطر میلگرد اصلی و میلگرد جایگزین را مشخص کنید.
2. یافتن سطح مقطع: از جدول اشتال، سطح مقطع مربوط به هر یک از این قطرها را پیدا کنید.
3. محاسبه سطح مقطع کل: با استفاده از تعداد یا فاصله میلگردها، سطح مقطع کل فولاد مورد نیاز و سطح مقطع کل فولاد جایگزین را محاسبه کنید.
4. مقایسه و تنظیم: اطمینان حاصل کنید که سطح مقطع میلگردهای جایگزین حداقل برابر یا بیشتر از میلگردهای اصلی باشد و ضوابط آیین‌نامه‌ای (مانند فواصل) رعایت شود.

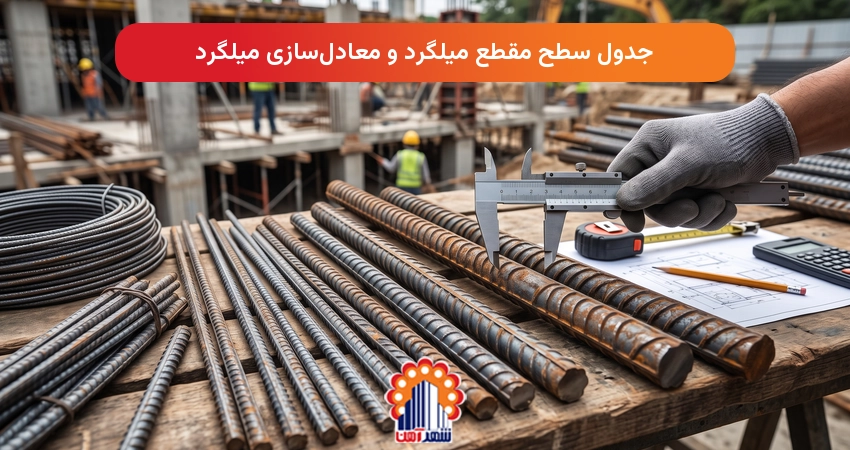

جدول پرکاربرد سطح مقطع میلگردها (بر اساس جدول اشتال)

در ادامه، یک جدول پرکاربرد از سطح مقطع میلگردهای رایج بر اساس جدول اشتال ارائه شده است:

جدول تبدیل سطح مقطع میلگرد

علاوه بر جدول اشتال که سطح مقطع یک میلگرد را نشان می‌دهد، جداول آماده‌ای نیز وجود دارند که به طور مستقیم برای معادل‌سازی و تبدیل سطح مقطع میلگردها در فواصل مختلف طراحی شده‌اند.

نحوه استفاده از جداول آماده معادل‌سازی (ردیف‌ها و ستون‌ها)

این جداول معمولاً به گونه‌ای طراحی شده‌اند که در محور افقی (ستون‌ها) میلگرد موجود و فواصل آن (مثلاً ۱۰، ۱۵، ۲۰، ۲۵ سانتی‌متر) و در محور عمودی (ردیف‌ها) میلگردهای معادل با قطرهای مختلف (مثلاً ϕ۱۰ تا ϕ۳۲) لیست شده‌اند. سلول‌های درون جدول، فاصله متناظر برای میلگرد معادل را نشان می‌دهند.

برای استفاده از این جداول:

1. میلگرد اصلی را پیدا کنید: در ردیف یا ستون مربوط به میلگرد موجود و فاصله آن، مقدار مورد نظر را پیدا کنید.
2. میلگرد معادل را انتخاب کنید: در ردیف مربوط به میلگردی که قصد جایگزینی با آن را دارید، حرکت کنید.
3. فاصله معادل را بخوانید: در تقاطع ردیف میلگرد معادل و ستون میلگرد اصلی، فاصله جدیدی که برای میلگرد معادل باید استفاده شود، نمایش داده می‌شود.

مثال عملی از جدول معادل‌سازی (تبدیل میلگرد ۲۲ به ۱۴)

فرض کنید در یک جدول معادل‌سازی، به دنبال جایگزینی میلگرد ϕ22 با فاصله ۲۵ سانتی‌متر با میلگرد ϕ14 هستید.

• در ستون مربوط به «میلگرد موجود: ϕ22 با فاصله ۲۵ سانتی‌متر» را پیدا می‌کنید.
• سپس در ردیف مربوط به «میلگرد معادل: ϕ14» حرکت می‌کنید.
• سلول متقاطع نشان می‌دهد که «میلگرد ۲۲ با فاصله ۲۵ سانتی‌متر با میلگرد ۱۴ با فاصله ۱۰ سانتی‌متر معادل است».

این بدان معناست که اگر در نقشه ϕ22 با فاصله ۲۵ سانتی‌متر نیاز است و شما می‌خواهید از ϕ14 استفاده کنید، باید ϕ14 را با فاصله ۱۰ سانتی‌متر اجرا کنید تا سطح مقطع فولاد مورد نیاز تامین شود.

تبدیل میلگرد معادل (روش‌های کاربردی)

معادل‌سازی میلگرد را می‌توان به دو روش اصلی، یعنی بر اساس تعداد یا بر اساس فاصله، انجام داد.

معادل‌سازی بر اساس تعداد میلگرد

این روش زمانی کاربرد دارد که تعداد میلگردها در یک مقطع مشخص است و می‌خواهیم قطر آن‌ها را تغییر دهیم. در این حالت، هدف این است که با تغییر قطر میلگرد، همان تعداد میلگرد را حفظ کنیم یا تعداد را نیز تغییر دهیم تا سطح مقطع فولاد مورد نیاز تامین شود.

مثال: فرض کنید در یک تیر، ۴ عدد میلگرد ϕ20 نیاز است. اگر بخواهیم از میلگرد ϕ18 استفاده کنیم، چند عدد میلگرد ϕ18 لازم است؟

• سطح مقطع ۴ عدد میلگرد ϕ20 = 4 * 314.16 = 1256.64 میلی‌متر مربع.
• سطح مقطع یک میلگرد ϕ18 = 254.47 میلی‌متر مربع.
• تعداد میلگرد ϕ18 مورد نیاز = 1256.64 / 254.47 ≈ 4.93.

بنابراین، باید ۵ عدد میلگرد ϕ18 استفاده شود تا سطح مقطع فولاد مورد نیاز تامین گردد. (همیشه به سمت بالا گرد کنید تا سطح مقطع بیشتری تامین شود).

معادل‌سازی بر اساس فاصله میلگرد

این روش بیشتر در دال‌ها، دیوارها و فونداسیون‌ها کاربرد دارد که میلگردها با یک فاصله مشخص (مثلاً هر ۲۰ سانتی‌متر) قرار می‌گیرند. در این حالت، با تغییر قطر میلگرد، فاصله بین آن‌ها نیز تغییر می‌کند تا سطح مقطع فولاد در واحد طول (مثلاً در هر متر) ثابت بماند.

مثال: همان مثال قبلی تبدیل ϕ16@20cm به ϕ20@25cm.

• سطح مقطع فولاد مورد نیاز در هر متر با ϕ16@20cm = 1000/200 * 201.06 = 1005.3 میلی‌متر مربع.
• سطح مقطع یک میلگرد ϕ20 = 314.16 میلی‌متر مربع.
• تعداد میلگرد ϕ20 در هر متر = 1005.3 / 314.16 = 3.20 عدد.
• فاصله میلگرد ϕ20 = 1000 / 3.20 = 312.5 میلی‌متر.

که پس از اعمال محدودیت آیین‌نامه‌ای ۲۵ سانتی‌متر، به ϕ20@25cm تبدیل شد.

نقش مهندس محاسب و ناظر در تایید معادل‌سازی

مهم‌ترین نکته در هر فرآیند معادل‌سازی میلگرد، لزوم تایید نهایی توسط مهندس محاسب و مهندس ناظر پروژه است. این افراد مسئولیت قانونی و فنی صحت طراحی و اجرای سازه را بر عهده دارند:

• مهندس محاسب: باید محاسبات معادل‌سازی را بررسی و تایید کند که جایگزینی میلگردها، ظرفیت باربری و عملکرد سازه را به خطر نمی‌اندازد و با آیین‌نامه‌ها مطابقت دارد.
• مهندس ناظر: باید از اجرای صحیح معادل‌سازی در کارگاه اطمینان حاصل کند و مطابقت آن با نقشه‌های تایید شده و ضوابط آیین‌نامه‌ای را کنترل نماید.

بدون تایید کتبی این مهندسان، هیچ‌گونه تغییری در مشخصات میلگردها نباید صورت گیرد.

اشتباهات رایج در معادل‌سازی میلگرد و نحوه اجتناب از آن‌ها

معادل‌سازی میلگرد در صورت عدم دقت و رعایت اصول، می‌تواند منجر به اشتباهات پرهزینه و خطرناک شود. شناخت این اشتباهات و راه‌های اجتناب از آن‌ها حیاتی است.

نادیده گرفتن آیین‌نامه‌ها و ضوابط اجرایی

یکی از بزرگترین اشتباهات، نادیده گرفتن حداقل و حداکثر فواصل میلگردها، پوشش بتن، و سایر الزامات آیین‌نامه‌ای (مانند مبحث ۹) است. عدم رعایت این ضوابط می‌تواند منجر به:

• کاهش ظرفیت باربری و ایمنی سازه.
• افزایش عرض ترک‌ها و کاهش دوام بتن.
• مشکلات اجرایی و افزایش هزینه‌ها.
• مسائل حقوقی و مسئولیت‌پذیری مهندس.

راه حل: همواره تمامی محاسبات و تصمیمات معادل‌سازی را با مفاد آیین‌نامه‌های مربوطه کنترل و تطبیق دهید.

خطاهای محاسباتی و گرد کردن نادرست

محاسبات دستی یا استفاده از فرمول‌های تقریبی بدون دقت کافی، می‌تواند منجر به خطاهای محاسباتی شود. گرد کردن نادرست اعداد، به ویژه در سطح مقطع میلگردها، می‌تواند در مجموع منجر به کاهش قابل توجه سطح مقطع فولاد مورد نیاز شود.

راه حل:

• همیشه از مقادیر دقیق سطح مقطع میلگردها که در جدول اشتال یا جداول معتبر دیگر ارائه شده‌اند، استفاده کنید.
• در محاسبات، به جای گرد کردن به نزدیک‌ترین عدد، همواره به سمت بالا (برای تعداد میلگرد) یا به سمت پایین (برای فاصله میلگرد) گرد کنید تا سطح مقطع فولاد مورد نیاز تامین شود یا افزایش یابد.
• از فایل‌های اکسل یا نرم‌افزارهای معتبر برای انجام محاسبات استفاده کنید تا خطای انسانی به حداقل برسد.

عدم هماهنگی با مهندس ناظر یا مشاور

انجام معادل‌سازی بدون اطلاع و تایید مهندس محاسب و ناظر پروژه، یک اشتباه فاحش است. این کار می‌تواند منجر به:

• عدم تایید کار انجام شده و نیاز به تخریب و بازسازی.
• مسائل حقوقی و سلب مسئولیت از مهندس طراح.
• به خطر افتادن ایمنی سازه.

راه حل: قبل از هرگونه تغییر در مشخصات میلگردها، حتماً با مهندس محاسب و ناظر پروژه مشورت کرده و تایید کتبی آن‌ها را دریافت کنید. تمامی تغییرات باید مستندسازی شوند.

نکات حرفه‌ای برای معادل‌سازی موفق و ایمن

برای اطمینان از یک معادل‌سازی موفق و ایمن، علاوه بر رعایت اصول فنی و آیین‌نامه‌ای، توجه به نکات حرفه‌ای زیر نیز ضروری است:

اولویت‌بندی ایمنی و ضوابط فنی در هر مرحله

همواره ایمنی سازه و رعایت کامل ضوابط فنی و آیین‌نامه‌ای را در اولویت قرار دهید. هرگز به دلیل صرفه‌جویی جزئی در هزینه یا زمان، از این اصول تخطی نکنید. یک سازه ایمن و پایدار، مهم‌ترین هدف هر پروژه عمرانی است.

مستندسازی فرآیند معادل‌سازی و دلایل آن

تمامی مراحل معادل‌سازی، از جمله محاسبات، دلایل تغییر (مانند عدم دسترسی به میلگرد اصلی)، تاییدیه مهندس محاسب و ناظر، و تاریخ انجام تغییرات را به دقت مستندسازی کنید. این مستندات در آینده برای مراجعات، بازرسی‌ها، و حل و فصل هرگونه ابهام یا مشکل احتمالی بسیار ارزشمند خواهند بود.

استفاده هوشمندانه از ابزارهای کمکی و نرم‌افزارها

از فایل‌های اکسل، جداول آماده، اپلیکیشن‌های موبایل و نرم‌افزارهای تخصصی به صورت هوشمندانه استفاده کنید. این ابزارها می‌توانند به افزایش سرعت و دقت محاسبات کمک کنند، اما هرگز جایگزین درک عمیق مهندسی و کنترل نهایی توسط یک مهندس با تجربه نیستند. همواره نتایج حاصل از این ابزارها را با دانش فنی خود کنترل و تایید کنید.

سخن پایانی: جمع‌بندی و اهمیت معادل‌سازی صحیح

معادل‌سازی میلگرد، یک مهارت حیاتی در صنعت ساخت‌وساز است که به مهندسان و مجریان اجازه می‌دهد تا با انعطاف‌پذیری بیشتری به چالش‌های تامین مصالح پاسخ دهند و پروژه‌ها را به صورت کارآمد پیش ببرند. با این حال، این فرآیند نیازمند دقت بالا، دانش فنی عمیق، و رعایت دقیق آیین‌نامه‌ها و ضوابط اجرایی است. از تعریف و اهمیت معادل‌سازی گرفته تا استفاده از فرمول‌ها، جداول اشتال و ابزارهای دیجیتال، و همچنین درک محدودیت‌های آیین‌نامه‌ای فواصل میلگردها، تمامی جنبه‌های این موضوع را در این راهنما بررسی کردیم.

به یاد داشته باشید که نقش مهندس محاسب و ناظر در تایید نهایی هرگونه معادل‌سازی، غیرقابل چشم‌پوشی است. با اجتناب از اشتباهات رایج و پیروی از نکات حرفه‌ای، می‌توانید اطمینان حاصل کنید که معادل‌سازی میلگرد در پروژه‌های شما نه تنها به حل مشکلات کمک می‌کند، بلکه ایمنی، دوام و کیفیت سازه را نیز تضمین می‌نماید. در شهرآهن، ما همواره تلاش می‌کنیم تا با ارائه اطلاعات دقیق و کاربردی، شما را در مسیر موفقیت در پروژه‌های عمرانی یاری رسانیم.
