خرپا چیست؟ تفاوت خرپا و سازه فضاکار

خرپا و سازه‌های فضاکار دو مفهوم اساسی در مهندسی سازه هستند که نقش حیاتی در استحکام و پایداری بناهای مختلف ایفا می‌کنند. شناخت دقیق این دو سیستم، تفاوت‌ها و کاربردهایشان، برای هر علاقه‌مند به حوزه ساخت‌وساز و مهندسی عمران ضروری است. این مقاله به زبانی ساده و جامع، به بررسی این دو سازه می‌پردازد تا درک روشنی از اصول، انواع، مزایا و معایب هر یک ارائه داده و به شما در درک بهتر تفاوت خرپا با سازه فضاکار کمک کند.

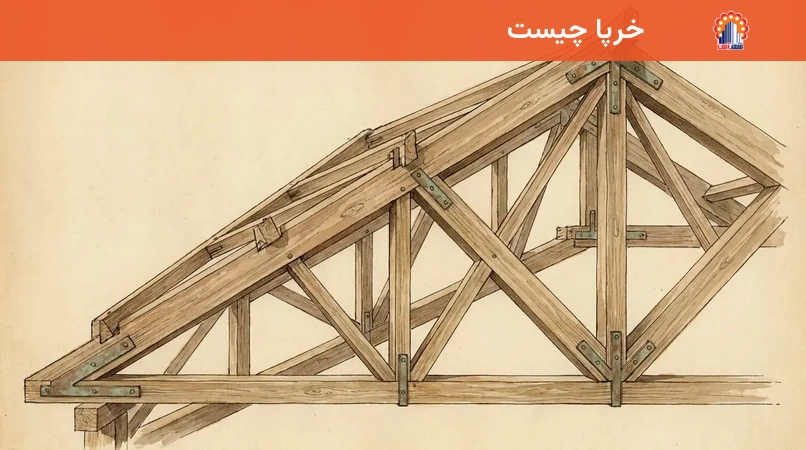

خرپا چیست

خرپا، به عنوان یکی از ابتدایی‌ترین و در عین حال کارآمدترین ابزارهای مهندسی در ساخت‌وساز، سازه‌ای صلب و مثلثی‌شکل است که از اعضای مستقیم و باریک تشکیل شده است. این اعضا در محل گره‌ها (اتصالات مفصلی) به یکدیگر متصل می‌شوند و نیروی وارده را تنها به صورت کشش یا فشار منتقل می‌کنند، بدون اینکه گشتاور خمشی به آن‌ها وارد شود. دلیل اصلی استفاده از شکل مثلث، پایداری ذاتی آن است؛ مثلث برخلاف اشکال چهارضلعی، با اعمال نیرو تغییر شکل نمی‌دهد مگر اینکه اعضای آن خم یا شکسته شوند. این ویژگی باعث می‌شود خرپا بتواند بارهای زیادی را با وزن کم تحمل کند. اجزای اصلی خرپا شامل عضو بالایی (تحت فشار)، عضو پایینی (تحت کشش) و اعضای میانی یا زیگزاگ (انتقال نیروی برشی) است. تولید خرپا می‌تواند به روش سنتی (دستی) یا مکانیزه (ماشینی) انجام شود؛ روش ماشینی دقت و کیفیت بالاتری را ارائه می‌دهد. از لحاظ تاریخی، طرح‌های اولیه خرپا را می‌توان در نقاشی‌های آندریا پالادیو، معمار رنسانس، و حتی در سازه‌های طنابی مصر باستان مشاهده کرد که نشان‌دهنده قدمت و کارایی این ایده بنیادی است.

انواع خرپا و اجزای آن

خرپاها بر اساس ساختار و نحوه قرارگیری اعضا به دسته‌های مختلفی تقسیم می‌شوند که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند. شناخت این انواع برای انتخاب بهینه در پروژه‌های عمرانی اهمیت دارد:

• خرپاهای ساده (Simple Truss):این نوع از یک مثلث بنیادی تشکیل شده و با افزودن جفت عضو و یک گره جدید توسعه می‌یابد. ساختاری مسطح دارند و در گذشته کاربرد گسترده‌ای در ساختمان‌های قدیمی داشتند.
• خرپاهای مسطح (Planar Truss):در این دسته، همه اجزا در یک صفحه دوبعدی قرار می‌گیرند و معمولاً اعضای تحتانی و فوقانی موازی دارند.
• خرپاهای مرکب (Compounded Truss):از ترکیب دو یا چند خرپای ساده ساخته می‌شوند و استحکام و مقاومت بیشتری نسبت به انواع ساده دارند.
• خرپاهای سه‌بعدی (Space Truss):این خرپاها مجموعه‌ای از اجزا و اتصالات در سه بعد هستند و قابلیت تحمل بارهای سه‌بعدی را دارند، هرچند حجیم‌ترند.

از انواع شناخته‌شده خرپا می‌توان به خرپای پرات (Pratt Truss) اشاره کرد که در آن اعضای عمودی تحت فشار و اعضای قطری تحت کشش هستند و در پل‌ها کاربرد دارد؛ همچنین خرپای وارن (Warren Truss) که از مثلث‌های متساوی‌الاضلاع متناوب تشکیل شده و بارها را به صورت متناسب توزیع می‌کند. انواع دیگری مانند K-Truss، King Post، Queen Post، Bowstring و Fink نیز وجود دارند که هر کدام برای شرایط بارگذاری و دهانه‌های خاصی بهینه شده‌اند.

اجزای تشکیل‌دهنده خرپا شامل یال تحتانی، یال فوقانی، اعضای قائم و اعضای قطری است که در انواع مختلف خرپا، آرایش و عملکرد آن‌ها متفاوت است. به عنوان مثال، در خرپای پرات، اعضای قائم عموماً فشاری و اعضای قطری کششی هستند، در حالی که در خرپای وارن، اعضای قطری به صورت زیگزاگ عمل کرده و هم کشش و هم فشار را تحمل می‌کنند.

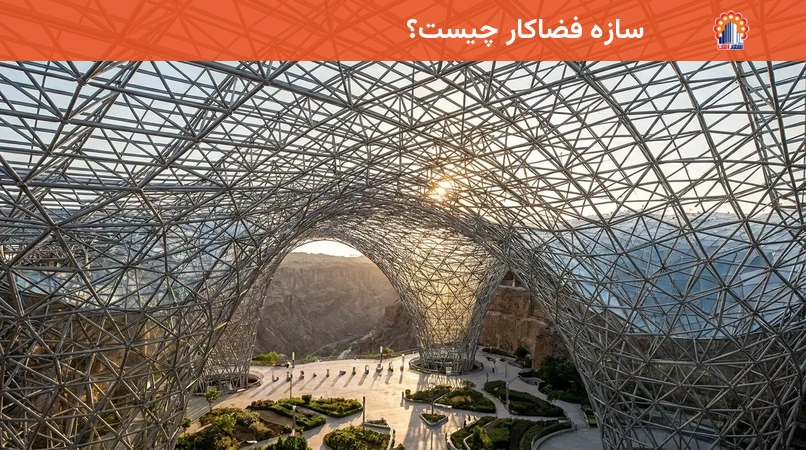

سازه فضاکار چیست؟

سازه فضاکار یا سازه فضایی، یک شبکه یکپارچه با ساختاری سه‌بعدی است که از تکرار و کنار هم قرار گرفتن اشکال هندسی منظم تشکیل می‌شود. این سازه‌ها با عملکرد سه‌بعدی خود، نیروها را در جهات مختلف پخش می‌کنند و به همین دلیل از استحکام بالا توأم با سبکی برخوردارند. این ویژگی باعث می‌شود سازه‌های فضاکار کاملاً اقتصادی و مقرون‌به‌صرفه باشند، به‌ویژه برای پوشش دهانه‌های بسیار بزرگ با تکیه‌گاه‌های کم. سرعت بالای تولید و نصب، به دلیل پیش‌ساختگی قطعات در کارخانه و اتصالات پیچ و مهره‌ای، از دیگر مزایای بارز این سازه‌هاست. تاریخچه سازه‌های فضاکار به قرون گذشته بازمی‌گردد؛ از داربست‌های نگهداری چادرهای اولیه تا کاربرد در روم باستان و ایران کهن. الکساندر گراهام بل در سال 1906، اولین شبکه چندلایه را برای پرواز کایت‌ها ساخت که سرآغازی برای توسعه مدرن این سازه‌ها بود. از مزایای کلی سازه‌های فضاکار می‌توان به زیبایی معماری (که اغلب به صورت نمایان استفاده می‌شوند)، امکان عبور تأسیسات از داخل فضای سازه، عدم نیاز به جوشکاری در محل نصب و قابلیت باز و بسته کردن مجدد سازه اشاره کرد. سازه‌های فضاکار بر اساس مواد (فولاد، آلومینیوم، چوب)، اشکال ساختاری (دو لایه، سه لایه، استوانه‌ای، گنبدی، تاشو، پل‌های فضایی) و سیستم‌های اتصال (مانند MERO، CATRUS، UNIBAT، Triodetic) دسته‌بندی می‌شوند که هر کدام مزایا و کاربردهای خاص خود را دارند.

تفاوت خرپا و سازه فضاکار؛ جدول مقایسه

شناخت تفاوت‌های کلیدی بین خرپا و سازه فضاکار برای انتخاب صحیح در پروژه‌های مهندسی ضروری است. در حالی که هر دو سازه برای تحمل بار و ایجاد استحکام طراحی شده‌اند، رویکرد و قابلیت‌های آن‌ها متفاوت است. یکی از نکات مهم در مقایسه وزن این است که اگرچه سازه‌های فضاکار از اعضای بیشتری تشکیل شده‌اند، اما به دلیل توزیع سه‌بعدی نیروها، برای دهانه‌های بسیار بزرگ به طور کارآمدی سبکهستند و بار مرده وارد بر فونداسیون را کاهش می‌دهند، در حالی که خرپا برای دهانه‌های متوسط سبک‌تر است. جدول زیر به صورت جامع به مقایسه این دو سازه می‌پردازد:

کاربردها، مزایا و معایب خرپا و سازه فضاکار

انتخاب بین خرپا و سازه فضاکار به عوامل متعددی بستگی دارد که شامل نوع پروژه، دهانه مورد نیاز، بودجه و ملاحظات زیبایی‌شناختی می‌شود. هر دو سیستم مزایا و معایب خاص خود را دارند که در کاربردهای مختلف، یکی را بر دیگری ارجحیت می‌دهد.

کاربردهای خرپا:عمدتاً برای ساخت تیرچه، سقف‌ها، پل‌ها، برج‌ها و سوله‌های با دهانه متوسط استفاده می‌شود. خرپا به دلیل وزن کمتر و سادگی ساخت، گزینه مناسبی برای سازه‌هایی است که نیاز به حداقل وزن و سرعت اجرای بالا دارند.

مزایای خرپا:سادگی در طراحی و ساخت، هزینه کمتر، سرعت بالا در اجرا، قابلیت پوشش دهانه‌های متوسط تا بزرگ (تا 100 متر در برخی انواع) و انتقال مؤثر بارها به تکیه‌گاه‌های اصلی.

معایب خرپا:ظاهر صنعتی و کمتر زیبا، نیاز به مهاربندی از دو طرف (در انواع دوبعدی) و محدودیت در ایجاد اشکال منحنی و پیچیده.

کاربردهای سازه فضاکار:در پروژه‌هایی با دهانه‌های بسیار بزرگ و نیاز به فرم‌های معماری خاص مانند پوشش ورزشگاه‌ها، آشیانه هواپیماها، غرفه‌های نمایشگاهی، ایستگاه‌های راه‌آهن، مراکز تفریحی، سالن‌های اجتماع و برج‌های نصب تجهیزات رادیویی و هواشناسی کاربرد دارد.

مزایای سازه فضاکار:استحکام بالا و توزیع یکنواخت بار در سه بعد، وزن کم (نسبت به دهانه پوششی)، زیبایی و انعطاف‌پذیری معماری (امکان ساخت اشکال منحنی، گنبدی و موج‌دار)، امکان عبور تأسیسات از داخل سازه، عدم نیاز به جوشکاری در محل و قابلیت باز و بسته کردن مجدد سازه.

معایب سازه فضاکار:طراحی و ساخت پیچیده‌تر و زمان‌برتر، نیاز به تخصص و نرم‌افزارهای پیشرفته و هزینه اولیه بالاتر نسبت به خرپا.

عوامل مؤثر بر هزینه و نکات مهم در انتخاب

هزینه نهایی هر دو سازه تحت تأثیر عوامل متعددی قرار دارد. نوع مصالح (فولاد، آلومینیوم، چوب)، ابعاد و پیچیدگی طراحی، هزینه‌های تولید و نیروی کار، حمل و نقل، رعایت مقررات و استانداردها، نوسانات قیمت آهن و میلگرد در بازار، مدت زمان پروژه و کیفیت برند سازنده همگی بر قیمت تأثیرگذارند. به طور کلی، خرپاها به دلیل سادگی طراحی، تولید و نصب، معمولاً ارزان‌تر از سازه‌های فضاکار هستند. اما برای دهانه‌های بسیار بزرگ، سازه‌های فضاکار می‌توانند در بلندمدت به دلیل کاهش وزن کلی سازه و نیاز کمتر به ستون‌های میانی، مقرون‌به‌صرفه‌تر باشند. به عنوان مثال، سازه‌های فضاکار آلومینیومی سبک‌ترند، اما معمولاً گران‌تر از فولادی هستند. سیستم اتصال CATRUS برای سازه‌های فضاکار نیز به دلیل قیمت مناسب‌تر نسبت به برخی سیستم‌های دیگر مورد توجه قرار می‌گیرد.

در انتخاب بین خرپا و سازه فضاکار، باید نیازهای سازه‌ای، زیبایی‌شناسی، دهانه مورد نظر، سرعت اجرا و بودجه پروژه را به دقت ارزیابی کرد. برای دهانه‌های متوسط و سرعت بالا، خرپا گزینه‌ای اقتصادی است، اما برای دهانه‌های وسیع، نیاز به زیبایی ظاهری و توزیع بار سه‌بعدی، سازه فضاکار توجیه فنی و اقتصادی بیشتری دارد. همچنین، ملاحظات پایداری و زیست‌محیطی نیز اهمیت دارد؛ انتخاب مواد قابل بازیافت مانند فولاد و آلومینیوم و بهینه‌سازی مصرف مواد می‌تواند به کاهش اثرات زیست‌محیطی کمک کند. نگهداری هر دو سازه نیز شامل بازرسی‌های دوره‌ای برای خوردگی، آسیب‌های مکانیکی و اتصالات است؛ با این تفاوت که دسترسی به اتصالات در سازه‌های فضاکار ممکن است پیچیده‌تر باشد. نوآوری‌هایی مانند استفاده از مواد کامپوزیت و روش‌های ساخت افزایشی (Additive Manufacturing) نیز در حال تغییر آینده طراحی و ساخت این سازه‌ها هستند.

سؤالات متداول درباره خرپا و سازه فضاکار

خرپا یا سازه فضاکار برای سقف دهانه بزرگ بهتر است؟
برای سقف دهانه‌های بسیار بزرگ، سازه فضاکار گزینه بهتری است؛ زیرا بار را به صورت سه‌بعدی پخش کرده و با کمترین تغییر شکل، دهانه‌های وسیع را پوشش می‌دهد. خرپا برای دهانه‌های متوسط عملکرد خوبی دارد، اما در دهانه‌های خیلی بزرگ محدودیت فنی دارد.

هزینه اجرای خرپا بیشتر است یا سازه فضاکار؟
هزینه اجرای خرپا معمولاً کمتر از سازه فضاکار است، چون طراحی و نصب آن ساده‌تر است. اما در پروژه‌هایی با دهانه زیاد، سازه فضاکار به دلیل کاهش وزن کلی و نیاز کمتر به ستون‌های میانی، می‌تواند در بلندمدت مقرون‌به‌صرفه‌تر باشد.

وزن سازه فضاکار نسبت به خرپا چگونه است؟
سازه فضاکار به دلیل توزیع سه‌بعدی نیروها و پایداری بالا در دهانه‌های بزرگ، از نظر عملکردی و نسبت استحکام به وزن، سبک‌تر و کارآمدتر از خرپا برای همان دهانه محسوب می‌شود. این کاهش وزن به کاهش بار مرده وارد بر فونداسیون نیز کمک می‌کند.

آیا خرپا می‌تواند جایگزین سازه فضاکار شود؟
خرپا می‌تواند در برخی پروژه‌ها جایگزین سازه فضاکار شود، اما نه در همه موارد. در دهانه‌های بسیار بزرگ یا سقف‌های با فرم پیچیده، خرپا محدودیت دارد و سازه فضاکار عملکرد بهتری ارائه می‌دهد.

سازه فضاکار برای پروژه‌های صنعتی مناسب است یا خرپا؟
سازه فضاکار برای پروژه‌های صنعتی، سالن‌های تولید و فضاهای ورزشی انتخاب مناسبی است، چون هم سبک است و هم قابلیت اجرای دهانه‌های عریض را دارد. خرپا بیشتر برای سوله‌ها یا سازه‌های با دهانه متوسط کاربرد دارد و اجرای آن سریع‌تر است.

خرپا و سازه فضاکار هر دو از ارکان مهم مهندسی سازه هستند که با وجود تفاوت‌های اساسی، هر یک در جایگاه خود کارایی بی‌نظیری دارند. خرپا با سادگی و کارایی دوبعدی خود، پایه‌ای برای بسیاری از سازه‌هاست، در حالی که سازه فضاکار با پیچیدگی سه‌بعدی و قابلیت‌های معماری، افق‌های جدیدی را در طراحی سازه‌های بزرگ گشوده است. انتخاب درست بین این دو، نیازمند درک عمیق از ویژگی‌ها، مزایا و محدودیت‌های هر کدام و تطابق آن با نیازهای خاص هر پروژه است.
