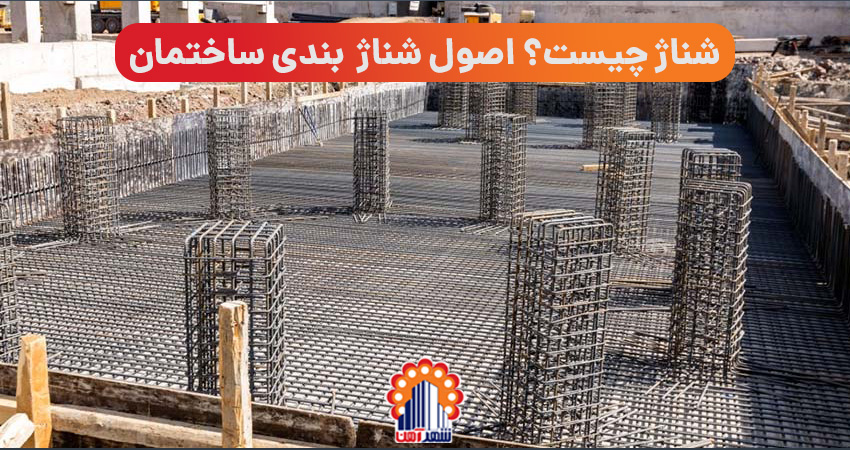

شناژ چیست؟ اصول شناژ بندی ساختمان
- توضیحات
- نوشته شده توسط: خ.عالی
- بازدید: 25
راهنمای مطالعه متن
در معماری و مهندسی سازه، هر نوع جزئیات و هر عنصر، می‌تواند تأثیری زیادی بر استحکام و ایمنی سازه داشته باشد. یکی از این عناصر کلیدی که شاید کمتر مورد توجه قرار گیرد، شناژ است. شناژ به عنوان یک زنجیره محکم، بارهای ساختمان را به طور یکنواخت توزیع می‌کند. بدون شناژ ساختمان‌ها چگونه می‌توانند در برابر زلزله و بارهای جانبی دیگر مقاومت کنند؟ در این مقاله با شناژ، طراحی و مراحل اجرای آن آشنا می‌شویم.

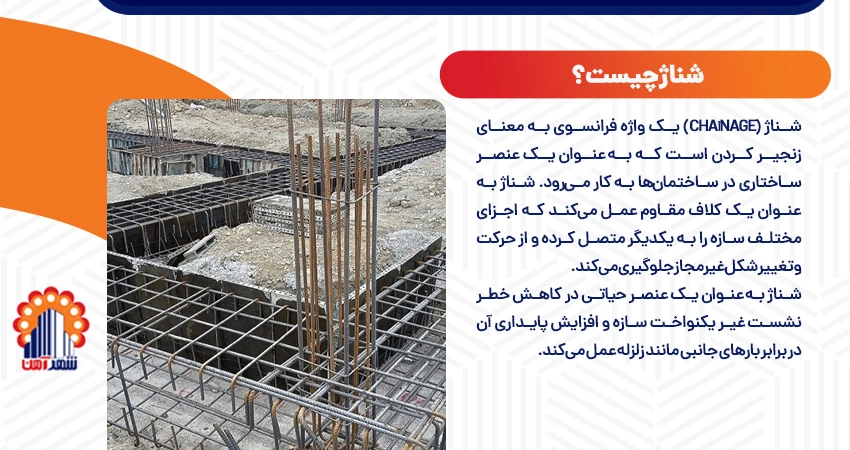

شناژ چیست؟
شناژ (Chaînage) یک واژه فرانسوی به معنای زنجیر کردن است که به عنوان یک عنصر ساختاری در ساختمان‌ها به کار می‌رود. شناژ به عنوان یک کلاف مقاوم عمل می‌کند که اجزای مختلف سازه را به یکدیگر متصل کرده و از حرکت و تغییر شکل غیرمجاز جلوگیری می‌کند.
شناژ به عنوان یک عنصر حیاتی در کاهش خطر نشست غیر یکنواخت سازه و افزایش پایداری آن در برابر بارهای جانبی مانند زلزله عمل می‌کند. این عنصر، پی‌های منفرد را به یکدیگر متصل کرده و باعث می‌شود تا نیروی ناشی از وزن ساختمان به طور یکسان در سطح زمین پخش شود. به عبارت دیگر، شناژ به کاهش احتمال ترک خوردگی دیوارها و آسیب به سازه کمک می‌کند.
شناژ به عنوان یک نوار یا باریکه بتنی یا آجری در سازه‌های ساختمانی اجرا می‌شود. این نوار باعث می‌شود تا نیروهای ثقلی و جانبی به جای تمرکز در یک نقطه، در تمام سطح ساختمان پخش شوند. در ساختمان‌های واقع در مناطق زلزله خیز، شناژ به عنوان یک عامل تقویت کننده عمل کرده و از آسیب‌های ناشی از زلزله جلوگیری می‌کند.
آشنایی با انواع شناژ
شناژها به طور کلی به دو دسته اصلی تقسیم می‌شوند: شناژ افقی و شناژ قائم. هر یک از این انواع دارای ویژگی‌ها و کاربردهای خاص خود هستند.
- شناژ افقی
شناژ افقی در تراز زیر و بالای دیوارهای باربر اجرا می‌شود. این نوع شناژ به‌منظور توزیع بار و افزایش یکپارچگی دیوارها طراحی شده است. مشخصات اجرایی شناژ افقی شامل موارد زیر است:
عرض کلاف: نباید از 25 سانتی‌متر کمتر باشد.
ارتفاع کلاف: نباید از دو سوم عرض دیوار کمتر باشد.
شناژ افقی با ایجاد یک نوار مقاوم در دیوارها، از تغییر شکل و ترک خوردگی آن‌ها جلوگیری نموده و فشارها را به‌طور یکنواخت توزیع می‌کند. این نوع شناژ در ساختمان‌های چند طبقه اهمیت بالایی دارد، زیرا بارهای وارد شده از طبقات بالایی به دیوارها منتقل می‌شود.
- شناژ قائم
شناژ قائم به عنوان کلاف عمودی عمل می‌کند و برای اتصال شناژهای افقی در طول دیوارها استفاده می‌شود. این نوع شناژ به منظور افزایش پایداری و استحکام ساختمان در برابر نیروهای جانبی طراحی شده است. مشخصات اجرایی شناژ قائم عبارتند از:
عرض کلاف: نباید از عرض دیوار مجاور کمتر باشد.
استفاده از کلاف‌های قائم گوشه: در ساختمان‌های دو طبقه یا دارای زیرزمین، استفاده از کلاف قائم گوشه الزامی است.
شناژ قائم به تقویت دیوارها کمک می‌کند و باعث ایجاد یکپارچگی در کل سازه می‌شود. این عنصر در برابر زلزله‌ها و بارهای جانبی دیگر، عملکرد بسیار موثری دارد.

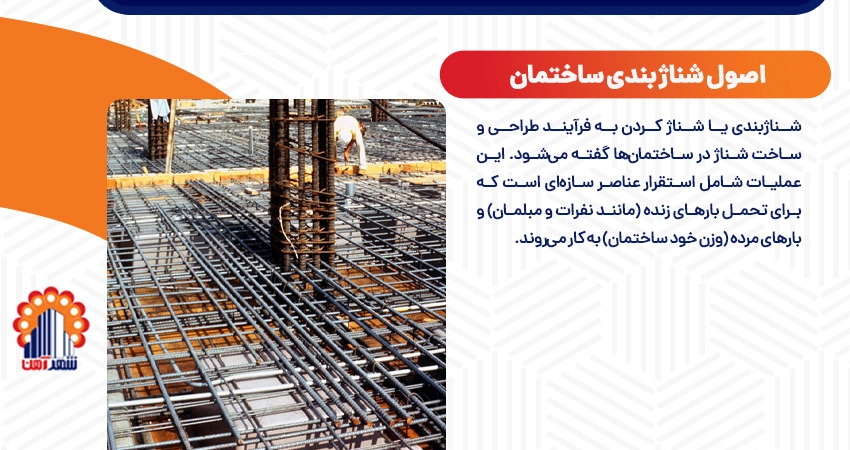

اصول شناژ بندی ساختمان
شناژبندی یا شناژ کردن به فرآیند طراحی و ساخت شناژ در ساختمان‌ها گفته می‌شود. این عملیات شامل استقرار عناصر سازه‌ای است که برای تحمل بارهای زنده (مانند نفرات و مبلمان) و بارهای مرده (وزن خود ساختمان) به کار می‌روند.
- طراحی و مشخصات شناژ
در طراحی شناژ، توجه به ابعاد و مشخصات اجرایی از اهمیت بالایی برخوردار است. طبق مبحث هشتم مقررات ملی ساختمان، شناژ باید از بتن مسلح با مقاومت مشخصه 20 مگاپاسکال ساخته شود. همچنین، باید از میلگردهای آجدار با حداقل قطر 12 میلی‌متر استفاده شود.
- مراحل اجرای شناژ
مراحل اجرای شناژ شامل موارد زیر است:
- برنامه‌ریزی و طراحی: تعیین ابعاد و مشخصات شناژ بر اساس بارهای وارده و الزامات پروژه.
- آماده‌سازی محل: تسطیح و آماده‌سازی زمین برای اجرای شناژ. این مرحله شامل حفاری و ایجاد بستر مناسب برای قرارگیری عناصر شناژ است.
- اجرای بتن‌ریزی: اجرای بتن‌ریزی با رعایت دقت و کیفیت لازم. در این مرحله، باید از بتن با کیفیت استفاده کرد تا استحکام و دوام شناژ افزایش یابد.
- کنترل کیفیت
کنترل کیفیت در اجرای شناژ از اهمیت ویژه‌ای برخوردار است. اطمینان از استفاده از مصالح با کیفیت و رعایت اصول اجرایی می‌تواند به افزایش ایمنی و پایداری ساختمان کمک کند. آزمایش‌های لازم بر روی بتن و میلگردها باید انجام شود تا از کیفیت آن‌ها اطمینان حاصل شود.
- اتصال شناژها
اتصال شناژهای افقی و قائم باید به نحو مناسبی انجام شود. در نقاط تقاطعی، میلگردهای طولی شناژ باید به صورت هم‌پوشانی متصل شوند تا یک شبکه بهم پیوسته ایجاد شود. این اتصال می‌تواند به وسیله جوش یا پیچ و مهره صورت گیرد، اما باید دقت کافی در این زمینه وجود داشته باشد.
نتیجه‌گیری
شناژ به عنوان یک عنصر کلیدی در طراحی و ساخت ساختمان مطرح است و نقش مهمی در پایداری و استحکام سازه ایفا می‌کند. با توجه به اهمیت این عنصر، رعایت اصول طراحی و اجرای شناژ ضروری است. در نهایت، توجه به جزئیات و استانداردها در فرآیند شناژ بندی می‌تواند به افزایش ایمنی و کاهش خسارات ناشی از بارهای جانبی کمک کند.
شناژ به عنوان یک زنجیره محکم، ساختمان را تقویت کرده و از آسیب‌های احتمالی جلوگیری می‌کند. با درک صحیح از این مفهوم و اجرای دقیق آن، می‌توانیم سازه‌هایی ایمن‌تر و پایدارتر بسازیم. اگر در این زمینه، نیاز به مشاوره دارید، می‌توانید با ما در ارتباط باشید.
