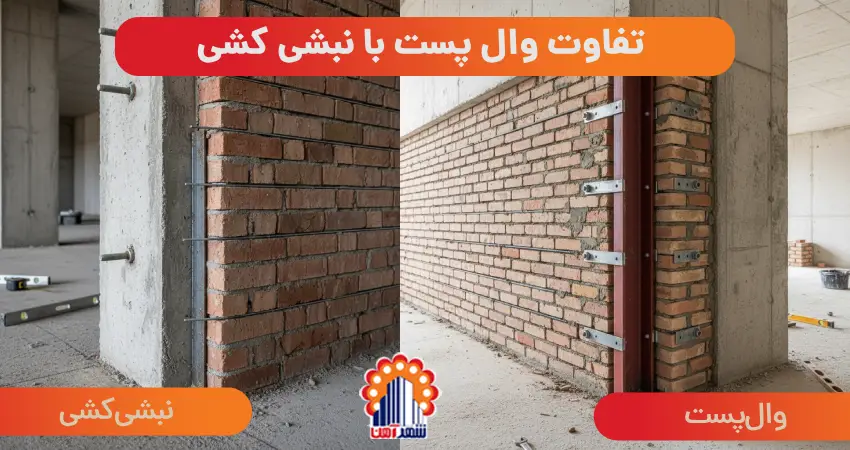

تفاوت وال پست با نبشی کشی
- توضیحات
- نوشته شده توسط: یک محتوا
- بازدید: 41
وال پست و نبشی کشی دو روش کلیدی برای مهار دیوارهای غیرسازهای در ساختمان هستند. چنانچه در جدول زیر مشاهده می‌کنید، نبشی کشی با نصب پروفیل‌های L شکل دیوارها را تقویت میکند و پیوند آن‌ها با اسکلت اصلی را تضمین میکند، در حالی که وال پست با اتصالات انعطافپذیر امکان انتقال نیروهای جانبی و پذیرش تغییرشکل‌های ناشی از زلزله را فراهم می‌آورد.
| معیار | وال پست | نبشی کشی |
|---|---|---|
| پروفیل | نبشی، قوطی، ناودانی | فقط نبشی L |
| هدف | یکپارچه‌سازی دیوار و انتقال بار | مهار دیوار به اسکلت |
| دامنه کاربرد | همه دیوارهای غیرسازهای | دیوار با نبشی انتخابی |
این راهنما شما را با انواع روش‌ها، الزامات آیین‌نامه‌ای و نکات اجرایی مرتبط با وال پست و نبشی کشی آشنا میکند تا بتوانید تصمیمی ایمن و مقرون‌به‌صرفه برای پروژه خود بگیرید.
راهنمای مطالعه متن
- وال پست چیست؟
- نبشی کشی چیست؟
- تفاوت‌های کلیدی: مقایسه وال پست و نبشی کشی بر اساس معیارهای فنی و اجرایی
- وال‌پست در برابر نبشی‌کشی: بررسی مبنای آیین‌نامه‌ای و هدف اجرایی
- مقایسه جنس، مقاطع و روش‌های اتصال وال پست و نبشی کشی
- وال پست منقطع؛ ویژگی‌ها، نکات اجرایی و مزایای آن در مقایسه با نبشی کشی سنتی
- ملاحظات اقتصادی و انتخاب نهایی: کدام روش برای پروژه شما مناسبتر است؟
- توصیه‌های مهندسی و نقش ناظر
وال پست چیست؟
وال پست (Wall Post) یا وادار، عنصری است که برای مهار دیوارهای غیرسازهای در برابر نیروهای جانبی (مانند باد و زلزله) به کار می‌رود. هدف اصلی وال پست، کوتاه کردن طول آزاد دیوار و توزیع نیروهای وارده به آن به سازه اصلی است تا از تخریب ناگهانی و خروج از صفحه دیوار جلوگیری شود. این عنصر مطابق با مقررات ملی ساختمان، به ویژه استاندارد ۲۸۰۰، به سازه اصلی متصل میشود.

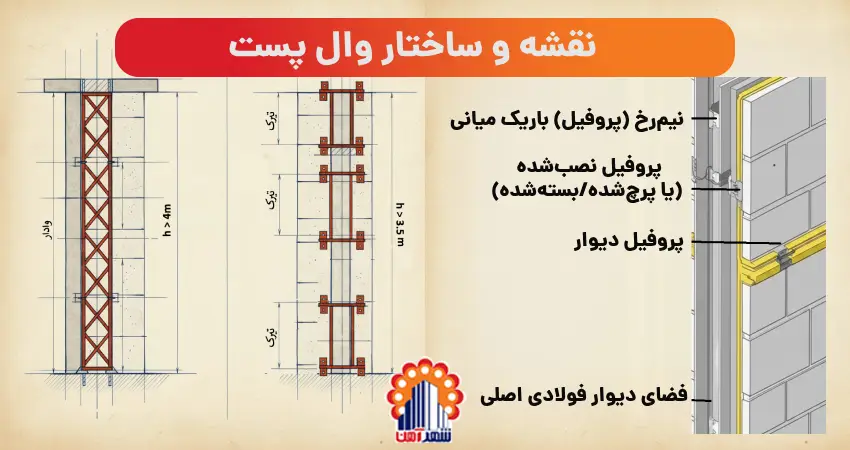

چنانچه در تصویر زیر مشاهده می‌کنید، وال پست‌ها می‌توانند به صورت قائم (وادار) برای دیوارهای با طول بیش از ۴ متر یا افقی (تیرک) برای دیوارهای با ارتفاع بیش از ۳.۵ متر اجرا شوند. انواع مختلفی از وال پست وجود دارد که شامل وال پست‌های سنتی، جدید و منقطع می‌شوند. مصالح مورد استفاده برای وال پست‌ها معمولاً از مقاطع فولادی مانند نبشی، ناودانی، قوطی یا پلیت است که باید حتماً ضد زنگ شوند تا در برابر خوردگی مقاوم باشند.
اتصالات وال پست به سازه از اهمیت ویژه‌ای برخوردار است. اتصالات باید به گونه‌ای باشند که امکان حرکت نسبی دیوار و سازه را فراهم کنند. اتصالات کشویی در بالا برای حرکت عمودی و اتصالات مفصلی در پایین رایج هستند. همچنین، استفاده از بست‌های انعطافپذیر (مانند بست‌های U شکل یا قلاب میلگرد) برای اتصال به ستون‌ها و جداسازی دیوار از سازه با مصالح تراکم‌پذیر (مانند پشم سنگ یا فوم پلی استایرن) برای جذب تغییرشکل‌ها ضروری است؛ جدول زیر خلاصه‌ای از مقایسه شرایط استفاده از وال‌پست افقی و عمودی را نشان میدهد.
| قائم (وادار) | افقی (تیرک) | |
|---|---|---|
| کاربرد | دیوارهای طولانی | دیوارهای بلند |
| شرط اجرا | طول بیش از ۴ متر | ارتفاع بیش از ۳.۵ متر |
| مصالح | نبشی، قوطی، ناودانی، پلیت | پلیت، ناودانی، مقاطع مشابه |
| اتصال | بالا کشویی، پایین مفصلی | بست U یا قلاب میلگرد، جداسازی با مصالح تراکم‌پذیر |
| نکات | اتصال درست به سازه، پیش‌بینی حرکت نسبی، ضدزنگ کردن | |
نبشی کشی چیست؟

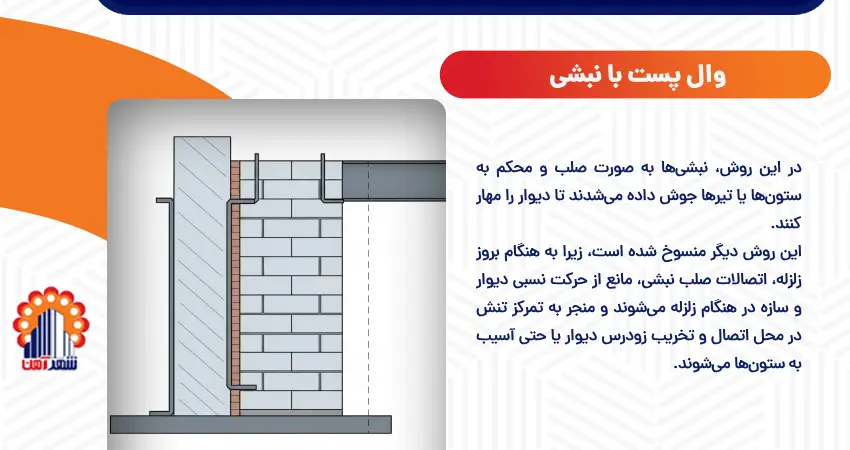

نبشی کشی به معنای استفاده از مقاطع نبشی برای تقویت یا ایجاد تکیه‌گاه در اجزای مختلف ساختمان است. در گذشته، نبشی کشی به عنوان یک روش سنتی برای مهار دیوارها نیز به کار می‌رفت و در زبان عامیانه ساخت و ساز، گاهی با «وال پست با نبشی» به صورت مترادف استفاده می‌شد. وال پست با نبشی را می‌توانید در تصویر زیر مشاهده کنید.
گرچه نبشی‌ها دیوار را مهار می‌کنند، اما با پیشرفت دانش مهندسی زلزله و تدوین آیین‌نامه‌های جدید، به ویژه پیوست ششم استاندارد ۲۸۰۰، مشخص شد که نبشی‌کشی سنتی با اتصالات صلب، نه تنها در برابر زلزله کارایی لازم را ندارد، بلکه میتواند به سازه اصلی نیز آسیب برساند. به همین دلیل، نبشی‌کشی به شیوه سنتی و با اتصالات صلب، دیگر مورد تأیید آییننامهها نیست و استفاده از آن در کنار ستون‌ها به صراحت ممنوع شده است.
| معیار | وال‌پست | نبشی‌کشی |
|---|---|---|
| مبنای آیین‌نامه | مطابق استاندارد ۲۸۰۰ و الزامات ملی | ممنوع در پیوست ششم ۲۸۰۰ |
| هدف | مهار دیوار و پذیرش تغییرشکل | تقویت ساده، بدون انعطاف لرزهای |
| کارایی لرزهای | بالا؛ جذب انرژی زلزله | پایین؛ تمرکز تنش و آسیب |
| پیچیدگی اجرا | نیازمند جزئیات و اتصالات خاص | ساده ولی غیراستاندارد |
| مصالح | نبشی، ناودانی، قوطی، پلیت | معمولاً فقط نبشی صلب |
| هزینه | کمی بالاتر، اما اقتصادی‌تر در کل | کمتر، با ریسک خسارت زیاد |
| مدرنیته | روش نوین و مورد تأیید | روش منسوخ و غیرقابل قبول |
| ریسک آسیب | بسیار پایین | بالا، آسیب به سازه اصلی |
| انواع دیوار | مناسب برای همه دیوارهای غیرسازهای | نامناسب، خطرناک در مناطق لرزهخیز |
| نقش ناظر | ضرورت نظارت دقیق | عدم تأیید و ممنوعیت |
اگر قصد خرید نبشی، ناودانی، قوطی، پلیت، و دریافت مشاوره فنی برای انتخاب نوع و اندازه مناسب دارید، همین حالا با کارشناسان شهرآهن تماس بگیرید و بهترین گزینه را متناسب با پروژه خود انتخاب کنید.
تفاوت‌های کلیدی: مقایسه وال پست و نبشی کشی بر اساس معیارهای فنی و اجرایی

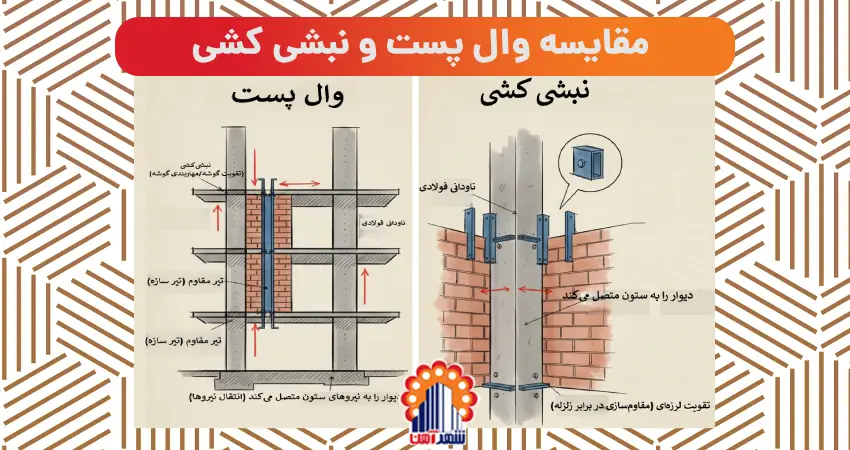

وال‌پست و نبشی‌کشی هر دو روش‌های مهار دیوارهای غیرسازهای هستند، اما در عملکرد لرزهای و انطباق با آیین‌نامه تفاوت‌های قابل توجهی دارند. چنانچه در تصویر زیر مشاهده می‌کنید، اجرا، اجزا و عملکرد این دو کاملا متفاوت است.
در ادامه، این دو روش از نظر مبنای آیین‌نامه‌ای، مصالح، روش‌های اتصال و کارایی اجرایی مقایسه خواهند شد.
وال‌پست در برابر نبشی‌کشی: بررسی مبنای آیین‌نامه‌ای و هدف اجرایی
در پروژه‌های ساختمانی، انتخاب بین وال‌پست و نبشی‌کشی صرفاً یک انتخاب اجرایی ساده نیست؛ بلکه به طور مستقیم با الزامات آیین‌نامه‌ای و ایمنی لرزهای ساختمان گره خورده است. وال‌پست راهکاری نوین و مورد تأیید استانداردهای ملی است که بر مهار خارج از صفحه دیوار و پذیرش تغییرشکل‌های لرزهای تمرکز دارد. در مقابل، نبشی‌کشی روشی سنتی و صلب است که دیگر در آییننامهها جایگاهی ندارد و حتی در برخی موارد ممنوع اعلام شده است؛ از نظر مبنای آیین‌نامه‌ای، هدف اجرایی، نوع اتصال و عملکرد لرزهای این دو به شرح زیر است:
- وال پست
- الزامات آیین‌نامه‌ای: وال پست یک راهکار مهندسی است که مستقیماً از الزامات آیین‌نامه طراحی ساختمان‌ها در برابر زلزله ایران (استاندارد ۲۸۰۰) و به‌ویژه پیوست ششم آیین‌نامه ۲۸۰۰ نشأت می‌گیرد. این مرجع‌ها بر ضرورت مهار اجزای غیرسازهای و مقاوم‌سازی دیوارهای پیرامونی تأکید دارند.
مطابق بند ۴-۴-۱ استاندارد ۲۸۰۰، اجزای غیرسازهای و تکیه‌گاه‌های آن‌ها باید به‌گونه‌ای به سازه متصل شوند که هم نیروهای خارج از صفحه به سازه منتقل شود و هم امکان پذیرش تغییرشکل‌ها فراهم گردد.
-
- هدف اصلی وال پست: مهار خارج از صفحه دیوار و انتقال نیروهای جانبی به سازه اصلی، همراه با فراهم کردن انعطاف‌پذیری لازم برای پذیرش تغییرشکل‌های ناشی از حرکت سازه در زلزله — که محور عملکرد لرزهای صحیح است.
در همین بخش آیین‌نامه بر حساسیت جزئیات اجرایی نیز تأکید کرده و صراحتاً بیان شده است:
1-4-4 از ايجاد بازشوهاي بزرگ و مجاور يكديگر در ديافراگم‌هاي كف‌ها خودداري شود.
- نبشی کشی سنتی
- الزامات آیین‌نامه‌ای: نبشی‌کشی سنتی فاقد مبنای آیین‌نامه‌ای مدرن است. این روش عمدتاً برای ایجاد اتصال صلب و محکم اجرا می‌شد، بدون توجه به رفتار دینامیکی سازه در زلزله.
به همین دلیل پیوست ششم آیین‌نامه ۲۸۰۰ استفاده از نبشی در کنار ستون‌ها را به صراحت ممنوع کرده است. اتصالات صلب نبشی در زلزله می‌توانند تمرکز تنش ایجاد کنند و هم به دیوار و هم به المان‌های سازه‌ای (ستون‌ها، تیرها) آسیب برسانند.
-
-
هدف اصلی نبشی: هدف اصلی ایجاد یک اتصال صلب و محکم بین دیوار و ستون یا تیر بود، تا دیوار تحت بار ثقلی و جانبی از جای خود حرکت نکند. اما این صلبیت در برابر زلزله به ضعف تبدیل میشود؛ چون امکان تغییرشکل نسبی سازه از دیوار گرفته میشود و در نتیجه در محل اتصال نبشی‌ها آسیب و ترک ایجاد میشود.
-
برای انتخاب بهترین روش مهار دیوارهای غیرسازهای و دریافت مشاوره تخصصی در زمینه وال‌پست منقطع و نبشی‌کشی، همین حالا با کارشناسان شهرآهن تماس بگیرید.
مقایسه جنس، مقاطع و روش‌های اتصال وال پست و نبشی کشی
انتخاب جنس و مقطع در وال‌پست انعطافپذیر است و امکان استفاده از نبشی، ناودانی، قوطی یا پلیت وجود دارد. در حالی که در نبشی‌کشی سنتی، عمدتاً تنها از نبشی با اتصالات صلب استفاده می‌شد. جدول زیر مهم‌ترین تفاوت‌ها را به صورت خلاصه نشان میدهد:
| ویژگی | وال‌پست | نبشی‌کشی |
|---|---|---|
| تنوع مقاطع | نبشی، ناودانی، قوطی، پلیت | عمدتاً نبشی ساده |
| حداقل مقطع | نبشی ۵ (۵۰×۵۰×۵) | نبشی معمولی با ضخامت کم |
| مقاومت بیشتر | نبشی ۶ یا نبشی دوبل | فاقد امکان ارتقا |
| محافظت | ضدزنگ و پوشش محافظ الزامی | اغلب بدون پوشش ضدزنگ |
| ضخامت ورق | ۲ میلی‌متر، عرض ۱۰.۵ تا ۲۰.۵، فلنج ۷ | ثابت و محدود |
همان‌طور که در جدول مشخص است، وال‌پست نه تنها امکان انتخاب مقاطع متنوع و مقاوم‌تر را فراهم میکند، بلکه با استفاده از پوشش ضدزنگ و رعایت جزئیات اجرایی، دوام و ایمنی بالاتری دارد. از سوی دیگر، نبشی‌کشی سنتی به دلیل محدود بودن به اتصال صلب نبشی‌ها، نمی‌تواند نیازهای لرزهای سازه‌های امروزی را پاسخ دهد. بر اساس پیوست ششم استاندارد ۲۸۰۰، در صورتی که طول دیوار بیش از ۴ متر یا ارتفاع آن بیش از ۳.۵ متر باشد، استفاده از اعضای قائم (وادار) یا افقی (تیرک) برای مهار خارج از صفحه دیوار الزامی است. این الزام به خوبی تفاوت فلسفه طراحی وال‌پست با نبشی‌کشی سنتی را نشان میدهد.
روش‌های اتصال در وال‌پست مدرن عبارتند از:
- اتصال کشویی: در بالای وال‌پست برای امکان حرکت عمودی سازه.
- اتصال مفصلی: در پایین برای انتقال بار به کف یا فونداسیون.
- بست‌های انعطافپذیر: هر ۲–۳ ردیف بلوک جهت مهار جانبی دیوار.
- جداسازی با مصالح تراکم‌پذیر: مانند پشم سنگ یا فوم پلی‌استایرن برای جلوگیری از برخورد صلب با ستون یا وال‌پست.
برای انتخاب بهترین روش مهار دیوارهای غیرسازهای و دریافت مشاوره تخصصی در زمینه وال‌پست منقطع و نبشی‌کشی، همین حالا با کارشناسان شهرآهن تماس بگیرید.
وال پست منقطع؛ ویژگی‌ها، نکات اجرایی و مزایای آن در مقایسه با نبشی کشی سنتی
وال پست منقطع یک سیستم مدرن و بخش‌بخش برای مهار دیوارهای غیرسازهای است که به طور کامل با الزامات پیوست ششم استاندارد ۲۸۰۰ سازگار بوده و توسط مهندسان ناظر تأیید میشود. این روش با توزیع مناسب نیروهای جانبی و کاهش تمرکز تنش، عملکرد لرزهای دیوارها را به شکل چشمگیری بهبود میدهد.
- توزیع بهتر تنشها: انتقال یکنواخت نیروهای جانبی و جلوگیری از تمرکز تنش در یک نقطه.
- اتصالات کشویی: امکان حرکت نسبی دیوار و سازه در هنگام زلزله و بهبود عملکرد لرزهای.
- صرفهجویی در هزینه: ۱۵ تا ۳۰٪ کاهش هزینه نسبت به نبشی‌کشی سنتی به دلیل مصرف بهینه مصالح.
- سرعت نصب بالاتر: اجرای مدولار و پیش‌ساخته که زمان پروژه و هزینه‌های کار را کاهش میدهد.
- یکپارچگی با میلگرد بستر: افزایش مقاومت برشی و خمشی دیوارها از طریق ترکیب این دو روش.
- انطباق کامل با آییننامهها: کاملاً مطابق با الزامات استاندارد ۲۸۰۰ و مقررات ملی ساختمان.

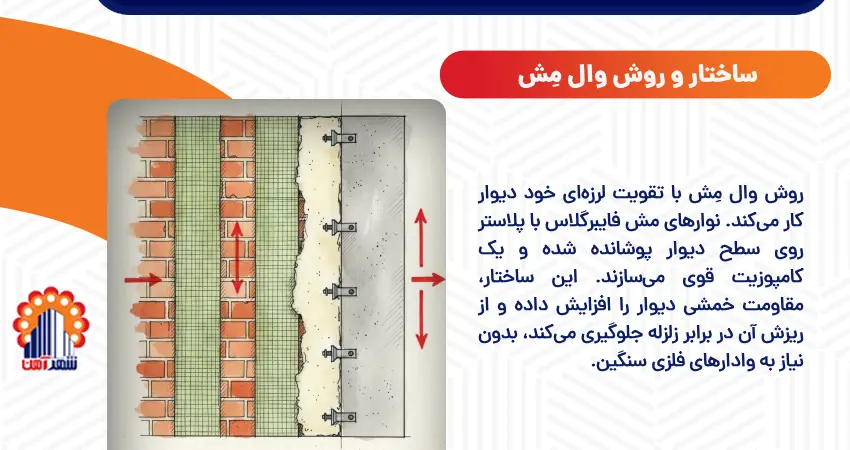

علاوه بر وال پست منقطع، راهکارهای نوینی مانند وال مش (Wall Mesh) و میلگرد بستر نیز به‌عنوان جایگزین‌های کارآمد برای مهار دیوارها مطرح هستند. چنانچه در تصویر زیر مشاهده می‌کنید، این سیستم‌ها می‌توانند بسته به شرایط پروژه و مصالح مورد استفاده، مزایای خاص خود را ارائه دهند و در بسیاری از مواقع ترکیب آن‌ها با وال پست، بهترین عملکرد لرزهای را به همراه خواهد داشت.
برای انتخاب بهترین روش مهار دیوارهای غیرسازهای، از جمله وال پست منقطع، وال مش یا میلگرد بستر، و دریافت مشاوره فنی با کارشناسان شهرآهن تماس بگیرید.
ملاحظات اقتصادی و انتخاب نهایی: کدام روش برای پروژه شما مناسبتر است؟
قیمت وال پست و سایر سیستمهای مهار دیوار، تحت تأثیر عوامل متعددی قرار دارد که مهم‌ترین آن‌ها عبارتند از:
- ابعاد و طول مقاطع:هرچه ابعاد و طول وال پست بیشتر باشد، میزان مصرف فولاد و در نتیجه قیمت افزایش می‌یابد.
- ضخامت ورق فولادی:ضخامت ورق مورد استفاده در ساخت وال پست، تأثیر مستقیمی بر وزن و قیمت نهایی دارد.
- نوع پوشش:وال پست‌ها می‌توانند گالوانیزه یا رنگ‌شده باشند. پوشش گالوانیزه به دلیل مقاومت بالاتر در برابر خوردگی، معمولاً گران‌تر است.
- حجم سفارش:خرید در حجم بالا معمولاً با تخفیف همراه است.
- نوسانات بازار فولاد:قیمت وال پست به صورت کیلویی محاسبه میشود و به شدت تحت تأثیر نوسانات روزانه بازار فولاد قرار دارد.
- کیفیت ساخت و استانداردها:تولیدکنندگانی که محصولات خود را با کیفیت بالا و مطابق با استانداردهای ملی تولید می‌کنند، ممکن است قیمت بالاتری داشته باشند.
در مقایسه هزینه‌ها، وال پست منقطع به طور کلی ۱۵ تا ۲۵ درصد ارزانتر از سیستمهای سنتی مانند نبشی کشی تمام‌قد است. در برخی موارد، استفاده از وال پست منقطع میتواند هزینه‌ها را تا حداقل ۳۰ درصد نسبت به روش‌های قدیمی‌تر کاهش دهد. این صرفهجویی در هزینه، در کنار مزایای فنی و اجرایی، وال پست منقطع را به گزینه‌ای بسیار جذاب تبدیل میکند.
برای دریافت مشاوره قیمت و انتخاب بهینه بین وال پست منقطع و سیستمهای سنتی، با کارشناسان شهرآهن تماس بگیرید.
توصیه‌های مهندسی و نقش ناظر
انتخاب روش مناسب برای مهار دیوارهای غیرسازهای باید توسط مهندس سازه انجام شود و کلیه عوامل پروژه، از جمله مقیاس، بودجه، موقعیت جغرافیایی و الزامات معماری، در نظر گرفته شود. نقش مهندس ناظر در این فرآیند حیاتی است؛ او باید بر اجرای صحیح وال پست، اتصالات انعطافپذیر و استفاده از مصالح استاندارد نظارت کند تا کارایی سیستم مهاربندی در برابر زلزله تضمین شود.
در کنار این نکات، توجه به مزایای روش‌های نوین اهمیت دارد:
- وال پست منقطع: ایمن، کارآمد و مقاوم در برابر زلزله
- وال مش و میلگرد بستر: تقویت دیوارها با هزینه اقتصادی و عملکرد بهینه
- اجتناب از نبشی کشی سنتی: روش منسوخ و غیر استاندارد که میتواند به سازه آسیب برساند
با رعایت این اصول، استفاده از روش‌های نوین مهار دیوار، ایمنی لرزهای و کیفیت اجرایی ساختمان‌ها به طور قابل توجهی افزایش می‌یابد؛ برای انتخاب بهترین روش مهار دیوار و دریافت مشاوره تخصصی فنی با کارشناسان شهرآهن تماس بگیرید.
