میلگرد یک قطعه فولادی بوده که مقاومت کششی سازهها را تا حد زیادی افزایش میدهد. میلگردهای تولید شده از نظر سایز، ابعاد، استاندارد و... تفاوتهای زیادی با هم دارند و تولیدی پس از ساخت روی میلگرد علامتهای اختصاری را ثبت میکند که مشخصات محصول را به خوبی نشان میدهد. یکی از این علامت ها فی است که روی میلگردهایی با سطح مقطع ساده حک میشود و با این علامت به راحتی قابل شناسایی هستند. در واقع این علامت قطر اسمی میلگرد است که نشان میدهد این میلگرد ساده دارای چه قطری است. این علامت کاملا بین المللی بوده و نشان میدهد که میلگرد ساخته شده کاملا ساده بوده و هیچ آجی هم ندارد.
در برنامه اتوکد برای نوشت علامت فی از حروف متفاوتی استفاده میشود. این علامت اختصاری به گونهای روی میلگرد درج می شود که در هر شرایطی از آن جدا نمیگردد. نقشه خوانی میلگرد بر اساس همین فی اجرا میگردد، به همین دلیل سازه ساخته شده استحکام لازم را دارا است. هر چه قطر میلگرد بیشتر باشد مقدار فی نیز بالاتر خواهد بود و این میتواند شما را در امر خرید یاری کند. این علامت دارای شکلی خاص بوده و به راحتی قابل مشاهده است. میلگردهای ساده آجدار نیستند و سطح کاربری گستردهای هم دارند، به همین دلیل در بازارهای داخلی و خارجی با این علائم اختصاری به فروش میرسند.

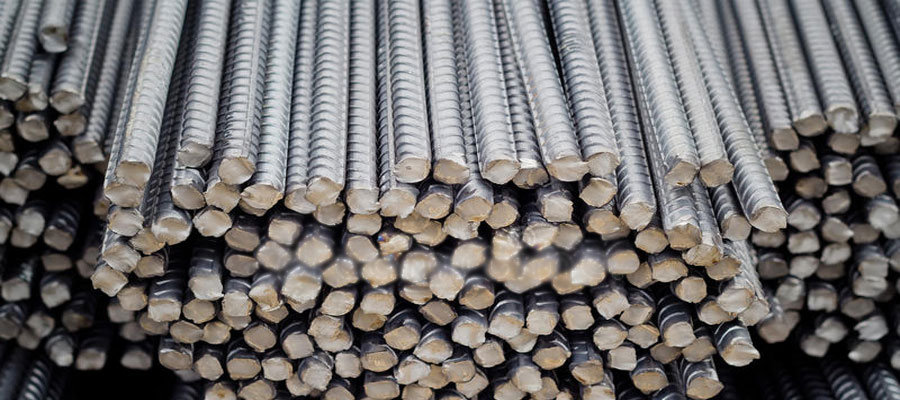

فی میلگرد یعنی چه؟
فی در واقع یک علامت اختصاری است که میزان قطر میلگرد را نشان میدهد. کارخانه پس از ساخت میلگردهایی که سطح صاف دارند این علامت را روی آن ها درج میکند تا شما بتوانید در بازار به راحتی آن ها را شناسایی کنید. علامت فی Ø به این صورت است و شما با دیدن آن میتوانید نوع و سایز میلگرد را به راحتی تشخیص دهید. میلگردهای ساده همیشه سطح کاربری بیشتری دارند به همین دلیل میزان ساخت آنها روز به روز بیشتر شده است. فی همان قطر اسمی میلگرد ساده است و در واقع قطری است که در برگ شناسایی آن ذکر می شود. این سایز معادل قطر دایره ای است که مساحت آن برابر مساحت مقطع عرضی میلگرد است.
میلگردهایی که با این علامت اختصاری روانه بازار میشوند کاملا استاندارد هستند و سطح کیفی بالایی هم دارند. علامت فی مختص قطر و میزان ضخامت میلگردهای ساده بوده و میلگردهایی که این علامت را دارند بدون آج هستند و شما میتوانید مدلهای ساده را به راحتی با این علامت شناسایی کنید. مقاومت کششی این میلگردها زیاد بوده و در مقابل رطوبت و حرارت و مواد شیمیایی دوام زیادی دارند و دچار پوسیدگی و خوردگی هم نمیشوند. علامت اختصاری به گونهای روی میلگرد درج میشود که در زمان حمل و نقل و در مجاورت رطوبت به راحتی پاک نشود.

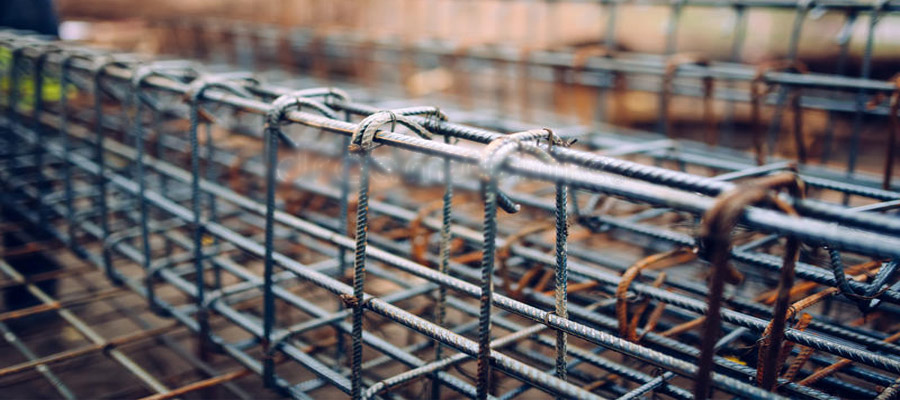

انواع فی میلگرد
میلگردهای ساخته شده از نظر شکل ظاهری و نوع به ۳ دسته مجزا تقسیم میشوند:
- ساده
- آجدار
- آجدار پیچی
مدلهای ساده که صاف و بدون آج هستند همیشه با علامت اختصاری فی روانه بازار میشوند که این علامت قطر ضخامت آن ها را نشان میدهد. بر اساس استانداردهای جهانی، فی میلگرد دارای ۳ نوع بوده که در زیر آن ها را معرفی میکنیم:
- میلگرد A1 جزء مدلهای پر کاربرد در بازار بوده که از نوع صاف است و مقاومت تسلیم و مقاومت کششی آن به ترتیب ۲۴۰۰ و ۳۶۰۰ کیلوگرم بر سانتیمتر مربع است. فی این نوع میلگرد روی بدنه آن درج شده و شما با دیدن آن میتوانید از قطر و ضخامت میلگرد اطلاعات خوبی کسب کنید.
- میلگرد A2 از نمونههای آجدار به شمار میرود که مقاومت تسلیم و مقاومت کششی آن به ترتیب ۳۴۰۰ و ۵۰۰۰ کیلوگرم بر سانتیمتر مربع است و به همین دلیل میتواند فشار زیاد را به خوبی تحمل کند بدون اینکه دچار خم شدگی و شکستگی شود.
- میلگرد A3 هم از نوع آجدار بوده و و مقاومت تسلیم و مقاومت کششی آن به ترتیب ۴۰۰۰ و ۶۰۰۰ کیلوگرم بر سانتیمتر مربع است. استحکام این میلگرد بیشتر از مدلهای دیگر بوده، به همین دلیل در بازار بیشتر مورد استقبال قرار میگیرد.
این تقسیمبندی نشان میدهد که فی برخی مدلها بیشتر بوده و به همین دلیل هم مقاومت بیشتری دارند. اطلاعات بیشتر درباره میلگرد را در آهن آلات شهر آهن بخوانید. قیمت میلگرد های مختلف همچون قیمت میلگرد ساده و قیمت میلگرد آجدار و همینطور محصولات کارخانجات مختلفی مثل قیمت میلگرد ذوب آهن را می توانید در این سایت مشاهده کنید.
Ø علامت چیست
Ø یک نماد است که اغلب در ریاضیات، فیزیک، مهندسی و زبانهای اسکاندیناوی کاربرد دارد. در ریاضیات، معمولاً به عنوان نماد مجموعه تهی (مجموعهای بدون عضو) استفاده میشود. در زبانهای نروژی و دانمارکی، Ø یکی از حروف الفباست و صدایی میان «او» و «ای» را نشان میدهد. این علامت همچنین در برخی زمینههای فنی برای نمایش قطر دایره (بهویژه در نقشههای فنی یا مهندسی) نیز به کار میرود. بهطور کلی، کاربرد دقیق علامت Ø بسته به زمینههای مختلف، متفاوت است.
علامت Ø در صنعت ساختمان و بهخصوص در حوزه میلگرد به عنوان نماد قطر به کار میرود. زمانی که در نقشهها یا مشخصات فنی نوشته میشود « میلگرد Ø16»، منظور میلگردی با قطر ۱۶ میلیمتر است. این علامت یک استاندارد بینالمللی برای نمایش قطر اجسام دایرهایشکل مانند میلگرد، لوله یا سیم است و استفاده از آن باعث سادهسازی و یکسانسازی اطلاعات فنی در پروژههای ساختمانی میشود.
علامت میلگرد در نقشه
در نقشههای ساختمانی، مخصوصاً نقشههای سازهای، برای نمایش وضعیت میلگردها از نمادها و علائم استاندارد استفاده میشود. در ادامه فهرستی از مهمترین علامتهای میلگرد در نقشهها آورده شده است:
- علامت Ø: این علامت نماد قطر میلگرد است و عدد کنار آن اندازه قطر را به میلیمتر نشان میدهد. به عنوان مثل Ø12 یعنی میلگرد قطر ۱۲ میلیمتر دارد.
- علامت @: علامت @ نشاندهنده فاصله بین میلگردها از یکدیگر است. مثلاً Ø12 @ 20cm یعنی میلگرد ۱۲ میلیمتری با فاصله ۲۰ سانتیمتر از میلگرد بعدی باشد.
- علامت L: این علامت میلگرد نمایشدهنده میلگرد خمشده به شکل L (گوشه ۹۰ درجه) است که برای تقویت گوشهها و انتهای میلگردها استفاده میشود.
- علامت U: این نماد میلگرد خمیده به شکل U است و بیشتر برای خاموتهای بسته یا نگهدارنده میلگرد بهکار میرود.
- علامت ⊓ یا ┌ ┐: نمایش میلگرد با خم نیمه یا خاموت نیمبسته است که در ستونها و تیرها کاربرد دارد.
- علامت T: نماد میلگرد شکل T است که در وصلهکاری یا تقویتهای خاص استفاده میشود.
- فلشها (→ یا ←): علامتهای فلش برای نشان دادن جهت میلگرد یا نقطه شروع و پایان آن در نقشه به کار میروند.
علامت میلگرد آجدار در نقشه
میلگرد آجدار در نقشههای ساختمانی معمولاً در کنار نماد قطر میلگرد یعنی Ø و همراه با عدد قطر نشان داده میشود، اما تفاوت اصلی در توضیحات نقشه یا جدول میلگرد است که نوع میلگرد را مشخص میکند. برای مثال، در قسمت یادداشتها یا جدول آرماتورها، معمولاً ذکر میشود که میلگردها از نوع آجدار هستند تا مجریان و پیمانکاران بدانند از میلگرد آجدار استفاده کنند که سطحش دارای برجستگیهایی است تا چسبندگی بیشتری با بتن ایجاد کند. به عنوان مثال در نقشه ساختمانی ممکن است، نوشته شده باشد « میلگرد آجدار Ø14 @ 25cm »، این یعنی میلگردهایی با قطر 14 میلیمتر و از نوع آجدار باید به فاصله 25 سانتیمتر از هم در سازه قرار بگیرند.
استفاده از میلگرد آجدار در سازههای بتنی بسیار رایج است، زیرا این آجها باعث افزایش مقاومت مکانیکی اتصال بین میلگرد و بتن میشوند و از لغزش میلگرد داخل بتن جلوگیری میکنند. در نقشهها علاوه بر مشخص کردن قطر و فاصله میلگردها (مثل Ø16 @ 20cm)، در جدولها یا یادداشتها به صراحت نوع میلگرد (ساده یا آجدار) قید میشود تا کار اجرا دقیق و مطابق استاندارد انجام شود.
