میلگرد انتظار یا میلگرد ریشه چیست؟

در اجرای سازه‌های بتنی، به دلیل حجم بالای عملیات و محدودیت‌های فنی، امکان بتن‌ریزی یکپارچه تمام اجزای ساختمان (مانند فونداسیون، ستون‌ها، سقف و راه‌پله) در یک مرحله وجود ندارد. این وقفه زمانی می‌تواند به ایجاد درز سرد (Cold Joint) و کاهش شدید یکپارچگی سازه منجر شود. برای حل این مشکل و ایجاد اتصال مکانیکی و سازه‌ای قدرتمند بین بخش‌های مختلف، از المانی حیاتی به نام میلگرد انتظار (Dowel Bar) یا میلگرد ریشه (Starter Bar) استفاده می‌شود.
در این مقاله از سایت آهن آلات شهرآهن، به بررسی دقیق مشخصات فنی، نحوه اجرا، محاسبات طول و خم، و کاربردهای میلگرد ریشه بر اساس استانداردهای مهندسی و آیین‌نامه‌های ساختمانی می‌پردازیم.

آرماتور انتظار چیست و ضرورت استفاده از میلگرد انتظار یا ریشه

میلگرد انتظار یا آرماتور انتظار، قطعه‌ای از میلگرد (معمولاً از نوع آجدار) است که در مرحله اول بتن‌ریزی (مثلاً در فونداسیون) کار گذاشته می‌شود، به طوری که بخشی از آن در داخل بتن دفن شده و بخش دیگر (طول اورلپ یا همپوشانی) از سطح بتن بیرون می‌ماند. این بخش بیرون‌زده، در مرحله بعدی بتن‌ریزی به میلگردهای عضو جدید (مانند ستون یا دیوار برشی) متصل می‌شود.
نکته تخصصی: بتن در فشار عملکرد عالی دارد اما در برابر نیروهای کششی و برشی ضعیف است. میلگرد انتظار وظیفه دارد نیروهای فشاری، کششی، خمشی و برشی را به صورت کاملاً ایمن از عضو ثانویه (مانند ستون) به عضو اولیه (مانند فونداسیون) منتقل کند و سازه را در برابر بارهای جانبی مانند زلزله و باد یکپارچه نگه دارد.

نحوه اجرای میلگرد انتظار

اجرای آرماتور انتظار به دو روش کلی انجام می‌شود که انتخاب هرکدام به شرایط پروژه، زمان‌بندی و نقشه‌های اجرایی بستگی دارد:

۱. جای‌گذاری پیش از بتن‌ریزی (روش استاندارد و مقرون‌به‌صرفه)

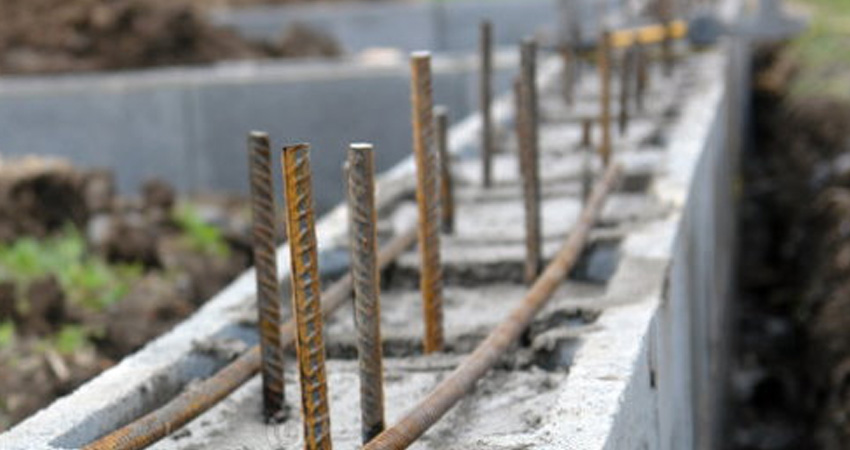

در این روش که اصولی‌ترین و مرسوم‌ترین تکنیک است، میلگردهای انتظار همزمان با آرماتوربندی فونداسیون یا ستون، در موقعیت دقیق خود طبق نقشه کار گذاشته می‌شوند و به آرماتورهای اصلی و خاموت‌ها با سیم آرماتوربندی بسته می‌شوند. در این روش میلگردهایی با طول کوتاه قبل از بتن‌ریزی در پی ساختمان قرار داده می‌شوند. برای اجرای این روش نیازی به مواد شیمیایی نیست؛ به همین دلیل روشی مقرون‌به‌صرفه به شمار می‌رود. از مزایای این روش می توان به عدم نیاز به مواد شیمیایی، سرعت اجرای بالا، هزینه بسیار کم و درگیری مکانیکی حداکثری با بتن.

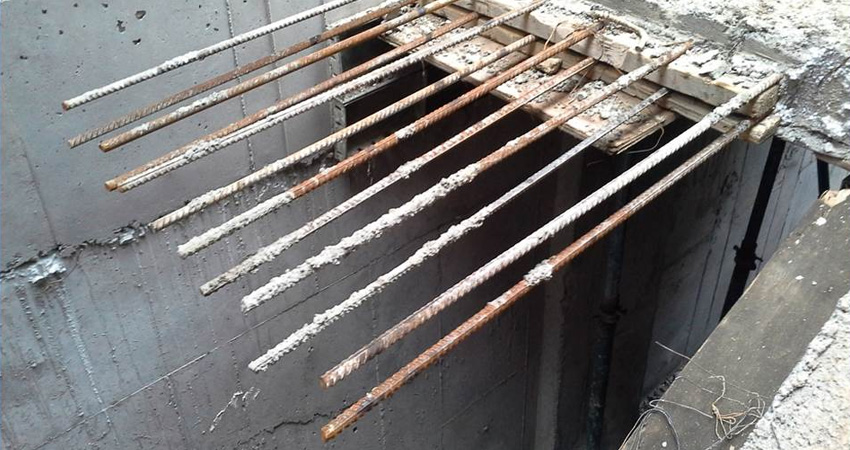

۲. کاشت میلگرد پس از بتن‌ریزی (کاشت شیمیایی)

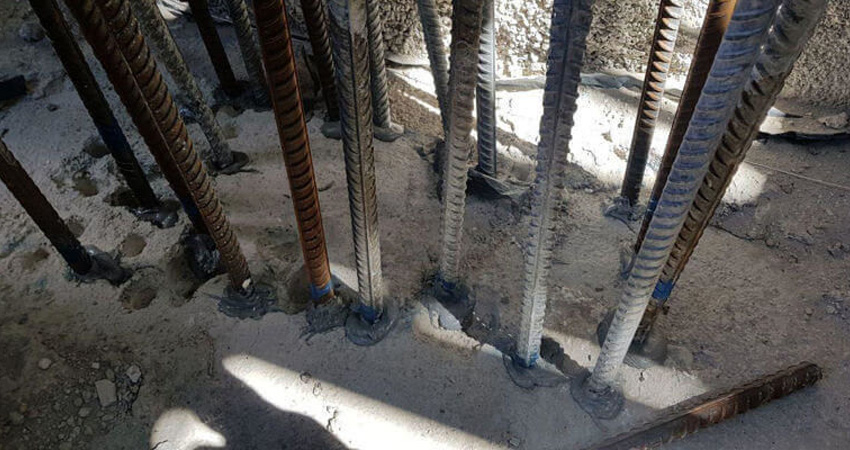

اگر تعبیه میلگرد ریشه پیش از بتن‌ریزی فراموش شده باشد یا در طرح‌های توسعه و مقاوم‌سازی سازه قرار داشته باشیم، از روش کاشت میلگرد استفاده می‌شود. این روش دوم کمتر مرسوم است و هزینه بیشتری به همراه دارد. در این روش ابتدا محل دقیق میلگرد روی سطح بتن خشک و سخت‌شده مشخص می‌شود. سپس با استفاده از دستگاه گردبر یا دریل چکشی، سوراخی با قطر و عمق استاندارد ایجاد می‌گردد و داخل سوراخ با پمپ باد و فرچه به طور کامل از گرد و غبار پاک‌سازی می‌شود و در نهایت سوراخ با چسب کاشت میلگرد (اپوکسی یا شیمیایی) پر شده و میلگرد با حرکت چرخشی درون آن جای می‌گیرد.

نکته: برای کاشت میلگرد در ستون نیز در ابتدا باید حداقل فاصله بین میلگردها در ستون و موقعیت قرارگیری خاموت را محاسبه کرد. انتخاب مکان درست در داخل ستون علاوه بر افزایش استحکام سازه به کاهش هزینه‌ها نیز کمک می‌نماید. همچنین عملیات کاشت میلگرد نیز باید دقیق و بر اساس اطلاعات نقشه صورت گیرد. یکی دیگر از عوامل مهم در هنگام کاشت میلگرد انتظار تعیین عمق مناسب سوراخ چه در فونداسیون و چه در ستون است. در صورت کم بودن عمق سوراخ اتصال درستی بین میلگرد و بتن رخ نداده و در صورت وارد شدن فشار بیش از حد احتمال از بین رفتن اتصال و متلاشی شدن بتن وجود دارد. از سوی دیگر اگر عمق سوراخ زیاد باشد، باعث مصرف بیش از حد میلگرد، افزایش هزینه‌های ساخت‌وساز و احتمال کاهش مقاومت بتن می‌گردد. همچنین در این شرایط امکان سوراخ شدن سمت دیگر ستون نیز وجود دارد.

کاربردهای میلگرد انتظار

اصلی‌ترین کاربرد میلگرد انتظار اتصال ستون به فونداسیون و ایجاد پیوستگی سازه‌ای است. در حقیقت برای موضوع است که به این نوع میلگرد، میلگرد ریشه گفته می‌شود. اما کاربردهای آن در پروژه‌های عمرانی به چند دسته کلیدی تقسیم می‌شود:

• اتصال فونداسیون به ستون: حیاتی‌ترین کاربرد میلگرد ریشه، انتقال بار ستون‌ها به پی (فونداسیون) ساختمان است.
• اجرای راه‌پله‌های بتنی: اتصال دال راه‌پله به تیرها و فونداسیون جهت جلوگیری از نشست، ترک‌خوردگی یا جداشدگی پله‌ها در طول زمان.
• اتصال دیوار برشی به فونداسیون: تأمین مقاومت سازه در برابر بارهای جانبی شدید (زلزله) با درگیر کردن آرماتورهای دیوار برشی در عمق پی.
• توسعه آتی سازه (افزودن طبقات یا ستون جدید): تعبیه میلگرد در پشت‌بام یا اعضای کناری برای اضافه کردن ستون، تیر یا دال در آینده بدون نیاز به تخریب بتن موجود.
• بهسازی و مقاوم‌سازی ساختمان: استفاده در اجرای ژاکت بتنی (Concrete Jacket) برای تقویت ستون‌ها و فونداسیون‌های ضعیف یا آسیب‌دیده.
• اجرای داکت‌ها و تأسیسات: ایجاد نشیمن‌گاه و اتصال برای کانال‌های تأسیساتی، داکت‌های برق، کانال‌های کولر و لوله‌کشی‌ها به سقف و تیرها.

مشخصات میلگرد انتظار

میلگرد انتظار در سایزهای 1.25 الی 1.5 اینچ و طول 18 اینچ در بازار وجود دارد. این میلگردها به فاصله 12 اینچی از یکدیگر در بتن قرار می‌گیرند. البته مشخصات و موقعیت‌های مکانی ذکر شده در هر بنایی متفاوت است و نیاز به محاسبات دقیق دارد. بنابراین مشخصات میلگرد انتظار (قطر، طول، نوع آج و فاصله قرارگیری) باید بر اساس محاسبات مهندسی و آیین‌نامه‌های معتبر مانند مبحث نهم مقررات ملی ساختمان ایران یا استاندارد ACI 302.1R تعیین شود.

برای جلوگیری از خوردگی و زنگ‌زدگی این میلگردها در مدت زمان انتظار برای اجرای مرحله بعد، اغلب از پوشش‌های محافظ، دوغاب سیمان یا ضدزنگ استفاده می‌شود.

بر طبق استاندارد ACI 302.1R قطر و طول استاندارد میلگرد ریشه ستون استفاده شده در دال به ضخامت آن بستگی دارد که در جدول زیر، ابعاد استاندارد میلگرد ریشه برای اتصال دال‌های بتنی بر اساس استاندارد ACI 302.1R آورده شده است:

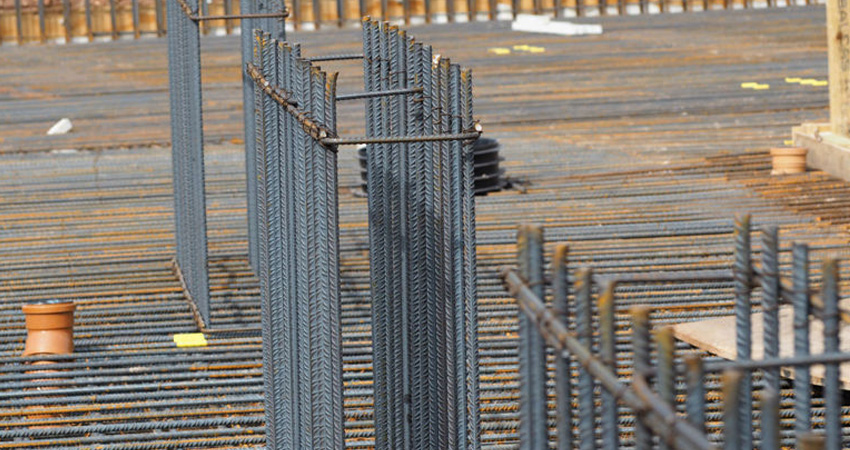

 میلگرد انتظار ستون

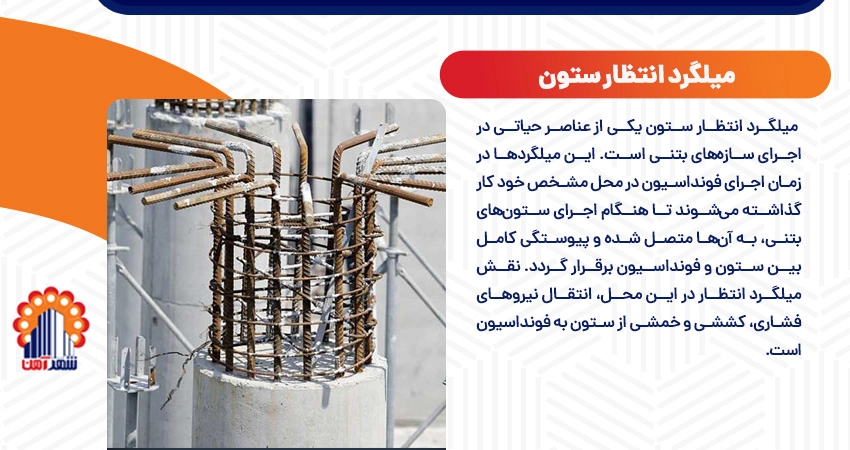

 میلگرد انتظار ستون یکی از عناصر حیاتی در اجرای سازه‌های بتنی است. این میلگردها در زمان اجرای فونداسیون در محل مشخص خود کار گذاشته می‌شوند تا هنگام اجرای ستون‌های بتنی، به آن‌ها متصل شده و پیوستگی کامل بین ستون و فونداسیون برقرار گردد. نقش میلگرد انتظار در این محل، انتقال نیروهای فشاری، کششی و خمشی از ستون به فونداسیون است.

 در سیستم سازه‌ای قاب خمشی یا ترکیبی، استفاده از میلگرد انتظار با مشخصات مناسب بسیار اهمیت دارد. هرگونه کم‌توجهی به جای‌گذاری صحیح این میلگردها ممکن است در آینده باعث بروز ترک در ناحیه اتصال، کاهش مقاومت سازه یا عملکرد ضعیف در برابر زلزله شود. این میلگردها معمولاً به‌ صورت عمودی و با طول کافی از فونداسیون بیرون زده‌اند و تعداد آن‌ها باید برابر با میلگردهای طولی ستون باشد.

محاسبات فنی: اندازه، طول و خم میلگرد انتظار

سه پارامتر اساسی در اجرای موفقیت‌آمیز میلگرد ریشه ستون و دیوار برشی نقش دارند:

۱. قطر و اندازه میلگرد انتظار ستون

قطر میلگرد انتظار ستون باید با توجه به طراحی سازه و بر اساس ابعاد و بار وارده به ستون تعیین شود. این میلگردها اغلب با قطرهایی بین ۱۶ تا ۲۵ میلی‌متر استفاده می‌شوند. معمولاً مهندس محاسب قطر این میلگردها را حداقل برابر با قطر میلگرد طولی ستون در نظر می‌گیرد.

 اگر ستونی دارای ۶ میلگرد طولی با قطر ۲۰ میلی‌متر باشد، میلگردهای انتظار نیز باید با همین مشخصات انتخاب و نصب شوند و دقیقاً ۶ عدد با قطر ۲۰ میلی‌متر (یا بیشتر) باشند. علاوه بر قطر، فاصله بین میلگردها، نوع آج و نحوه قرارگیری آن‌ها نیز در عملکرد مناسب میلگرد انتظار مؤثر است.

 در پروژه‌هایی با بارگذاری بیشتر یا شرایط زلزله‌خیز، قطر میلگرد ممکن است تا ۲۸ یا حتی ۳۲ میلی‌متر نیز برسد. این افزایش برای تأمین مقاومت برشی و کششی مناسب در محل اتصال انجام می‌شود.

۲. طول میلگرد انتظار ستون

 طول میلگرد انتظار ستون (طول مهاری و اورلپ) یکی از مهم‌ترین پارامترهایی است که در هنگام طراحی و اجرای سازه بتنی باید با دقت محاسبه و رعایت شود.

طول کل میلگرد ریشه از دو بخش تشکیل می‌شود:

• عمق مدفون در بتن (طول مهاری یا گیرایی - Development Length): طولی از میلگرد که باید درون بتن فونداسیون قرار گیرد تا از بیرون کشیده شدن (لغزش) آرماتور تحت بارهای کششی جلوگیری کند.
• طول بیرون‌زده از بتن (طول همپوشانی یا اورلپ - Lap Splice): طولی که برای اتصال به میلگرد طولی ستون طبقه بالا در نظر گرفته می‌شود.

 طبق آیین‌نامه‌ها، طول گیرایی (طول مهاری) میلگرد در بتن به عواملی چون مقاومت فشاری بتن، قطر میلگرد، نوع سطح میلگرد (صاف یا آجدار) و نحوه قرارگیری آن بستگی دارد و معمولاً بین ۴۰ تا ۶۰ برابر قطر میلگرد ($40d$ تا $60d$) محاسبه می‌شود. به عنوان مثال، برای میلگرد قطر ۲۰ میلی‌متر، طول انتظار باید بین ۸۰ تا ۱۲۰ سانتی‌متر (بسته به شرایط قاب خمشی و آیین‌نامه) در نظر گرفته شود.

البته با توجه به شرایط خاص پروژه، ممکن است طول‌های بیشتری نیز لازم باشد، به خصوص در قاب‌های خمشی ویژه یا مناطقی با زلزله‌خیزی بالا.

همچنین بخشی از این طول باید در بتن فونداسیون دفن شده و بخش دیگر بیرون‌زده باشد تا در اجرای ستون بعدی به آن متصل گردد. حفظ این ابعاد در محل اجرا بسیار حیاتی است و هرگونه تغییر در آن باید با تأیید مهندس ناظر انجام گیرد.

۳. طول خم میلگرد ریشه ستون

 طول خم میلگرد ریشه ستون، به بخشی از میلگرد گفته می‌شود که در انتهای آن خم ۹۰ درجه یا ۱۸۰ درجه ایجاد شده تا گیرایی بیشتری در داخل بتن فونداسیون ایجاد کند. این خم مانند یک لنگر در عمق فونداسیون عمل کرده و مقاومت کششی اتصال ستون به پی را به حداکثر می‌رساند. بنابراین این خم‌ها به ویژه در مناطقی که اتصال بین ستون و فونداسیون باید مقاومت کششی بالایی داشته باشد، اهمیت زیادی دارند.

 طول خم معمولاً بر اساس قطر میلگرد مشخص می‌شود. بر اساس آیین‌نامه‌ها، شعاع خم و طول مستقیم بعد از خم، معمولاً بر اساس چند برابر قطر میلگرد (مثلاً ۱۲ برابر قطر آرماتور یا حداقل ۳۰ سانتی‌متر برای میلگردهای مرسوم) تعیین می‌شود. به عنوان نمونه، در میلگردهای ۲۰ میلی‌متر، طول خم می‌تواند ۳۰ تا ۴۰ سانتی‌متر در نظر گرفته شود.

هدف از ایجاد خم در ریشه ستون، جلوگیری از لغزش میلگرد در داخل بتن در زمان وارد آمدن نیروهای کششی است. این خم همچنین باعث افزایش چسبندگی مکانیکی بین میلگرد و بتن می‌شود و در برابر نیروهای وارده مقاومت بهتری ایجاد می‌کند.

 اجرای صحیح این خم‌ها نیاز به ابزار مناسب و نیروی کار ماهر دارد، چرا که خم بیش از حد یا با زاویه نامناسب می‌تواند باعث شکست یا ضعف در میلگرد شود. همچنین ایجاد خم در محل‌هایی که درگیری بتن وجود ندارد، تأثیری در مقاومت سازه‌ای نخواهد داشت.

میلگرد انتظار راه پله در فونداسیون

 در سازه‌هایی که دارای راه‌پله‌های بتنی هستند، باید از قبل میلگردهایی در فونداسیون کار گذاشته شوند که نقش اتصال بین پله و سازه را ایفا کنند. این میلگردها که با عنوان میلگرد انتظار پله شناخته می‌شوند، به‌ صورت افقی یا با زاویه مشخص نسبت به سطح فونداسیون بیرون‌زده و هنگام اجرای راه‌پله به آن متصل می‌شوند.

 هدف اصلی استفاده از این میلگردها، ایجاد پیوستگی سازه‌ای و انتقال بار راه‌پله به فونداسیون است. بدون تعبیه مناسب این میلگردها، اتصال راه‌پله به سازه ممکن است دچار ضعف شده و در طول زمان با نشست، جداشدگی یا ترک‌خوردگی روبرو شود. قطر و طول این میلگردها نیز بر اساس نقشه‌های سازه‌ای مشخص می‌شود.

در برخی پروژه‌ها که راه‌پله دارای دیوار برشی یا هسته بتنی است، میلگردهای انتظار راه‌پله اهمیت بیشتری پیدا می‌کنند و معمولاً به تعداد و ابعاد بیشتری نیاز دارند.

مزایای استفاده از میلگرد انتظار

به‌کارگیری اصولی آرماتور انتظار مزایای متعددی برای کارفرمایان و مهندسان پروژه به همراه دارد. مهمترین مزایای استفاده از میلگرد انتظار به شرح زیر است:

• افزایش چشمگیر سرعت پروژه: استفاده از این نوع میلگرد سرعت اجرا را افزایش می‌دهد و امکان تفکیک مراحل بتن‌ریزی و قالب‌بندی را بدون ایجاد وقفه در کلیت اجرای پروژه فراهم می کند.
• بهینه‌سازی و صرفه‌جویی در مصرف میلگرد: باعث صرفه‌جویی در مصرف میلگرد می‌شود و از پرت شدن آرماتورها جلوگیری کرده و باعث استفاده دقیق از طول‌های مورد نیاز می گردد.
• توزیع یکنواخت بار: باعث تسهیل توزیع بار بین اجزای مختلف ساختمان و انتقال اصولی بارهای ثقلی و جانبی بین اجزای سازه و جلوگیری از تمرکز تنش در گره‌ها می‌شود.
• افزایش عمر مفید ساختمان: عمر ساختمان را به دلیل ایجاد اتصالات محکم بین بخش‌های مختلف سازه افزایش می‌دهد و از ایجاد درز سرد، ترک‌های ساختاری و نشست‌های نامتقارن جلوگیری می کند.
• انعطاف‌پذیری در معماری و توسعه: امکان اضافه کردن طبقات یا بخش‌های جدید به ساختمان در آینده را فراهم می کند.

شما همراهان گرامی می توانید برای استعلام قیمت روز میلگرد با کارشناسان شهر آهن تماس بگیرید.

اشتباهات رایج در اجرای آرماتور انتظار

• عدم هم‌راستایی میلگردها: کج بودن یا عدم استقرار میلگرد ریشه در خط مرکزی ستون، باعث ایجاد لنگر خروج از مرکز و ضعف شدید ستون می‌شود.
• کوتاه بودن طول اورلپ: اگر طول بیرون‌زده کمتر از حد مجاز آیین‌نامه باشد، اتصال ستون به پی در هنگام زلزله دچار شکست می‌گردد.
• زنگ‌زدگی شدید: رها کردن میلگردهای انتظار در معرض رطوبت و هوای آزاد برای مدت طولانی بدون پوشش محافظ، باعث پوسته شدن و کاهش چسبندگی آن با بتن جدید می‌شود.
• عدم استفاده از خاموت در ناحیه انتظار: ناحیه همپوشانی (اورلپ) میلگرد ریشه با میلگرد ستون باید با تعداد و فاصله مناسب خاموت‌گذاری (تنگ‌بندی) شود تا از کمانش میلگردها جلوگیری گردد.

جمع‌بندی

میلگرد انتظار (ریشه)، حلقه اتصال حیاتی میان فونداسیون، ستون‌ها، دیوارها و راه‌پله در سازه‌های بتنی است. رعایت دقیق قطر، طول مهاری، اجرای خم استاندارد و جای‌گذاری اصولی این میلگردها، تضمین‌کننده مقاومت ساختمان در برابر نیروهای مخرب زلزله و طول عمر سازه خواهد بود. انتخابی درست در مرحله فونداسیون، ایمنی کل بنا را در سال‌های آینده تضمین می‌کند.
