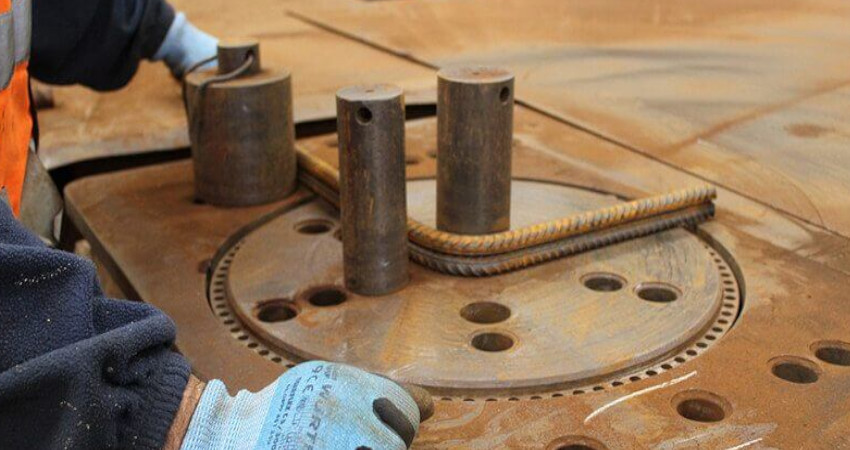

فرآیند خمکاری میلگرد

استحکام یک سازه بتن‌آرمه، صرفاً به کیفیت بتن و مقاومت کششی فولاد وابسته نیست؛ بلکه «پیوند و درگیری مکانیکی» این دو ماده است که رفتار سازه را در برابر زلزله و بارهای سنگین تعیین می‌کند. خمکاری میلگرد دقیقاً همان نقطه حیاتی این پیوند است. شما با تغییر شکل هندسی آرماتور، طول مهاری لازم را تامین کرده و مانع از لغزش میلگرد درون بتن می‌شوید.

اجرای این فرآیند یک هنر مهندسی است که دو بال اساسی دارد: دانش فنی (آیین‌نامه‌ها) و ابزار دقیق (تجهیزات). کوچک‌ترین خطای اجرایی یا استفاده از روش‌های غیراستاندارد، می‌تواند مقاومت کششی فولاد را به شدت کاهش داده و امنیت سازه را به خطر بیندازد. در این مقاله تخصصی از شهرآهن، اصول علمی، استانداردهای مبحث نهم و انواع تجهیزات خم‌کاری را با هم بررسی می‌کنیم.

اصول فنی و استانداردهای خمکاری میلگرد(الزامات آیین‌نامه‌ای)

 در محیط کارگاه، کار با میلگرد شوخی‌بردار نیست. برای اجرای یک اسکلت بتنی بی‌نقص، باید الزامات مبحث نهم مقررات ملی ساختمان را مو به مو اجرا کنید. مهم‌ترین قواعد فنی که هر مهندس ناظر و آرماتوربندی باید بداند، شامل موارد زیر است:

۱. الزام اجرای خم سرد (Cold Bending)
تمام عملیات فرم‌دهی میلگرد باید به روش سرد و در دمای محیط انجام شود. حرارت دادن میلگرد با هواگاز یا مشعل برای تسهیل در خمکاری، کاملاً ممنوع است. حرارت، ساختار کریستالی و کربنی فولاد (به‌ویژه میلگردهای پرمقاومت A3 و A4) را دچار تغییرات متالورژیکی کرده و ویژگی‌های مکانیکی و تنش تسلیم آن را به شدت تخریب می‌کند؛ در نتیجه فولاد ترد و شکننده می‌شود.

۲. حداقل قطر فک و شعاع خمش
یکی از رایج‌ترین خطاهای کارگاهی، خم کردن میلگرد با لبه‌های تیز یا فک‌های بسیار کوچک است. این کار باعث ایجاد ترک‌های مویی (Micro-cracks) در سطح بیرونی (ناحیه کششی خم) می‌شود. بر اساس استاندارد، قطر فک دستگاه خم‌کن باید متناسب با سایز میلگرد و گرید فولاد انتخاب شود تا تنش پسماند در ناحیه خم به حداقل برسد.

۳. محدودیت دمایی در اجرای کار
سرعت و قابلیت شکل‌پذیری فولاد ارتباط مستقیمی با دمای محیط دارد. در دماهای زیر ۵ درجه سانتی‌گراد، مقاومت به ضربه فولاد کاهش یافته و آرماتور به شدت ترد می‌شود. در چنین شرایطی، عملیات خمکاری باید فوراً متوقف شود، مگر اینکه تمهیدات خاص کارگاهی برای روان‌سازی عملیات و گرمش محیطی (در حد مجاز آیین‌نامه) اتخاذ گردد.

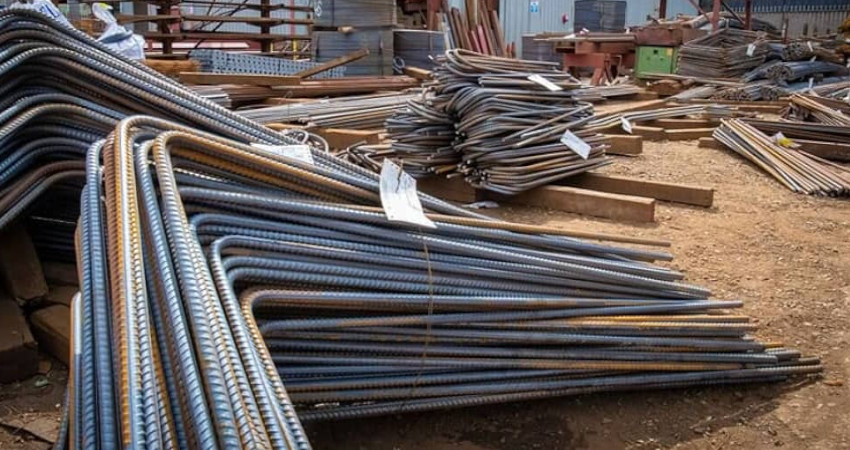

انواع خم‌های استاندارد در آرماتوربندی

میلگردها بر اساس نقشه‌های سازه‌ای و وظایفی که در تحمل بارهای کششی، برشی و پیچشی دارند، به اشکال هندسی مختلفی فرم داده می‌شوند. ۳ مورد از پرکاربردترین زاویه‌های خمکاری عبارت‌اند از:

• خم راست‌گوشه (زاویه ۹۰ درجه): در این حالت، انتهای میلگردهای طولی با زاویه ۹۰ درجه برگشته و یک طول مهاری (Hook) ایجاد می‌کند. این خم برای مهار میلگردها در ستون‌ها، فونداسیون و اتصال تیر به ستون در فضاهای محدود کاربرد حیاتی دارد.
• خم نیم‌باز (زاویه ۱۳۵ درجه): این زاویه، استانداردترین و مهم‌ترین خم برای اجرای خاموت‌ها (Stirrups) و سنجاقک‌ها است. زاویه ۱۳۵ درجه و طول چنگک انتهای آن باعث می‌شود در هنگام وقوع زلزله و خرد شدن بتن پوششی (کاور)، هسته مرکزی بتن و میلگردهای طولی به خوبی محبوس بمانند و خاموت باز نشود.
• خم برگشت کامل (زاویه ۱۸۰ درجه یا چنگک): در این زاویه، میلگرد کاملاً به موازات بدنه خود برمی‌گردد. از این فرم برای تامین حداکثر درگیری مکانیکی آرماتور با بتن در انتهای اعضای کششی استفاده می‌شود.

معرفی ماشین‌آلات و ابزارهای خم‌کن میلگرد

انتخاب تجهیزات مناسب، نقش مهمی در افزایش دقت، سرعت و کیفیت خمکاری میلگرد دارد. ابزارهای مورد استفاده در این فرآیند از تجهیزات دستی ساده تا دستگاه‌های برقی و صنعتی متنوع هستند و هر یک با توجه به حجم پروژه، قطر میلگرد و نوع خم مورد نیاز، کاربرد متفاوتی دارند. آشنایی با این تجهیزات به انتخاب روش مناسب و اجرای دقیق‌تر عملیات خمکاری کمک می‌کند.

میز میلگرد خم کنی

این میز در ارتفاع‌های گوناگون قابل تنظیم است اما ارتفاع مناسب برای آن ۸۰ سانتیمتر است. روی پایه‌های این میز، ورق‌های ضخیم فولادی جوش داده شده است. این به شما کمک می‌کند تا لرزش‌های ناشی از فشار سنگین اهرم را کاملاً خنثی کنید. عرض این میز معمولاً یک متر و طول آن با در نظر گرفتن طول میلگرد ها می‌تواند بین ۳ تا ۹ متر متغیر باشد. اتصالات بخش‌های مختلف میز بایستی محکم و مطمئن باشد تا در حین انجام کار اتفاقی رخ ندهد و میز حرکت نکند. پایه‌ها نیز در کارهای سنگین باید روی زمین محکم شوند. میز میلگرد خم کنی با قابلیت تغییر ارتفاع و اندازه ساخته می شود اما معمولا ارتفاع 80 سانتیمتر و عرض یک متر و طول بین 5 تا 9 متر متغییر است پر کاربرد ترین ابعاد میز میلگرد است. از دیگر خصوصیاتی که میز میلگرد خم کنی باید دارا باشد سنگین و ثابت بودن آن است. اگر این میز از استحکام مناسب برخوردار نباشد میتواند منجر به وقوع اتفاقات جانی شود.

صفحه خم کن میلگرد

صفحه میلگرد خم کنی، صفحه ای فولادی و مستطیل (مربع) شکل است که تعدادی خار بر روی آن تعبیه شده است. علت ایجاد این خارها جلوگیری از لق زدن و حرکت کردن میلگرد در هنگام اعمال فشار بروی آن میباشد. خارهای روی صفحه با فواصل استاندارد و متناسب با قطرهای مختلف آرماتور ماشین‌کاری شده‌اند. این به شما کمک می‌کند تا بدون نیاز به تعویض قطعه، میلگردهایی با سایزهای متفاوت را روی یک صفحه مهار کنید. زمان ارزشمند است. صفحه میلگرد یک ابزار تکمیلی برای آچار F میباشد که با آن میلگرد را به اشکال مختلف خم می کنند.

آچار میلگرد خم کن یا آچار F

این آچار پرکاربردترین روش دستی و سنتی خم کاری میلگرد است و از آنجایی که یک ابزار دستی برای خم میلگرد محسوب می شود برای میلگردهای سایز کوچک استفاده دارد که شکل آن از نامی که بر آن گذاشته اند تصور می شود. جنس این آچار از فولاد سخت است که بتواند در هنگام فشار بدون فشرده شدن خم شدن و له شدگی عمل کند. دهانه این آچار دارای زاویه مهندسی و لبه‌های سخت‌کاری شده است. این به شما کمک می‌کند تا نیروی دست خود را با بیشترین گشتاور و کمترین میزان لغزش مستقیماً به نقطه خمش منتقل کنید.

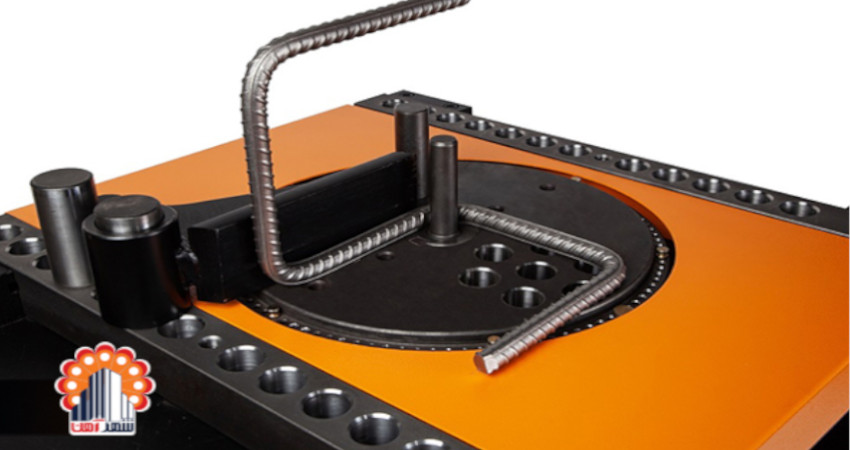

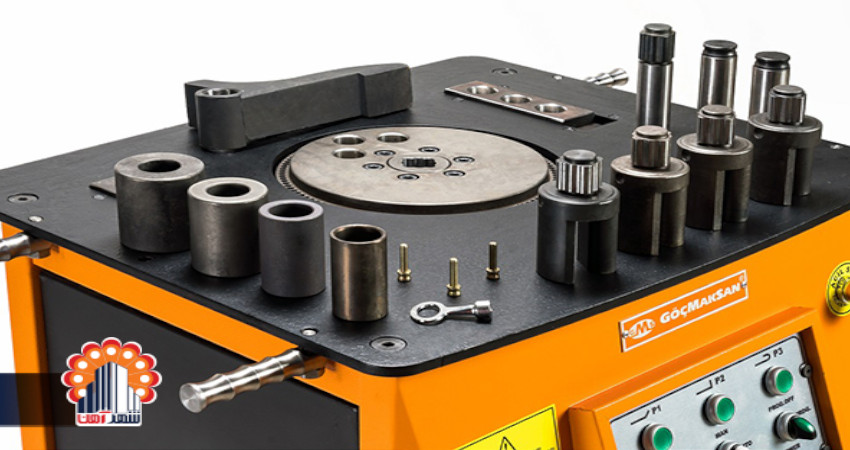

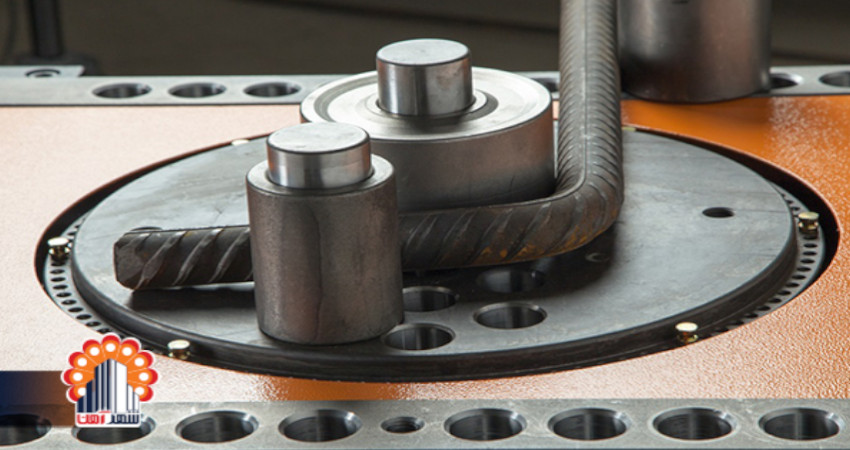

دستگاه برقی و هیدرولیکی میلگرد خم‌کن

این دستگاه‌ ها قادر به خم نمودن انواع مختلف میلگرد ها اعم از نازک و قطور هستند که دارای دقت و سرعت بالاتری در مقایسه با ابزار دستی به حساب می آیند. این ماشین‌ها از یک موتور برقی تشکیل شده‌اند که صفحه‌ی گردان آن را در جهت‌های مختلف می‌چرخانند. این دستگاه‌ها مجهز به سیستم تنظیم زاویه دیجیتال یا مکانیکی بسیار دقیق هستند. این به شما کمک می‌کند تا صدها قطعه خاموت را با خطای صفر و دقیقاً با یک زاویه یکسان در کمترین زمان ممکن تولید کنید. هدایت این ماشین به وسیله‌ی یک پدال پایی انجام می‌پذیرد. این پدال ارگونومیک به سیستم فرمان متصل است. این به شما کمک می‌کند تا هر دو دست خود را برای مهار و هدایت دقیق میلگردهای سنگین آزاد نگه دارید. تسلط بیشتر می‌شود. بر روی صفحه میز و صفحه‌ی گردان تعدادی سوراخ تعبیه شده است که غلطک های فلکه در آنها جای گرفته و با عبور میل گردها از میان غلطک ها می‌توانند هر گونه خمی را ایجاد نمایند.

 مجموعه شهرآهن، کلیه خدمات برش و خم کاری میلگرد را با دستگاه خم و برش میلگرد صورت تخصصی در بنگاه شهرآهن، ارائه می نماید. شما می توانید فعالیت ها و خدمات شهرآهن را در صفحه فعالیت های شهرآهن مشاهده نمایید. برای اطلاع از صادرات به صفحه ی صادرات میلگرد و برای اطلاع از به روز ترین قیمت ها به صفحه ی قیمت میلگرد مراجعه کنید.

قیمت دستگاه خم کن میلگرد دستی

دستگاه خم کن دستی میلگرد یکی از ابزارهای بسیار مهم و حیاتی در صنعت ساخت و ساز و کارگاه‌های فلزی است. این دستگاه از تامین صرفه‌جویی در هزینه‌ها و افزایش بهره‌وری به عنوان یک ابزار اساسی برای برش و خم میلگرد استفاده می‌شود.دستگاه خم کن دستی میلگرد در مقایسه با دستگاه‌های برقی هزینه‌های کمتری دارد. عدم نیاز به برق و مصرف انرژی برق از مزایای اقتصادی آن است، همچنین دستگاه خم کن دستی قابلیت تنظیم و تطبیق با انواع میلگردها و زوایای مختلف را داراست. این انعطاف به کاربر اجازه می‌دهد تا در پروژه‌های مختلف از آن استفاده کند. قیمت دستگاه خم کن دستی میلگرد متغیر و بستگی به عوامل مختلفی دارد. برخی از این عوامل عبارتند از:

• سایز و نوع دستگاه: دستگاه‌های خم کن دستی با انواع مختلفی عرضه می‌شوند. انتخاب سایز و نوع دستگاه تاثیر زیادی بر قیمت دارد.
• مارک و سازنده: مارک‌های مختلفی دستگاه‌های خم کن تولید می‌کنند و قیمت ممکن است بر اساس معروفیت و کیفیت سازنده متفاوت باشد.
• ظرفیت خم کن: دستگاه‌های با ظرفیت خم کن مختلف نیاز به موتورهای قدرتمندتر و قطعات با کیفیت‌تر دارند که ممکن است قیمت را افزایش دهد.
• ملیت و منطقه: قیمت دستگاه خم کن میلگرد در مناطق مختلف جهان ممکن است متفاوت باشد. هزینه حمل و نقل و مالیات‌ها نیز تاثیر دارند.

به عنوان خلاصه، دستگاه خم کن دستی میلگرد با توجه به قیمت مقرون به صرفه‌ای که دارد و مزایایی که ارائه می‌دهد، به ابزاری اساسی و مورد توجه در صنعت ساخت و ساز تبدیل شده است. علاوه بر این استفاده از دستگاه خم کن دستی باعث افزایش سرعت و کارایی در پروژه‌های ساخت و ساز می‌شود و در نتیجه زمان و هزینه کار کاهش می‌یابد. این ابزار به کاربران امکان می‌دهد تا با صرفه‌جویی در هزینه‌ها و افزایش بهره‌وری، پروژه‌های خود را بهبود ببخشند و به صورت کامل از انعطافپذیری آن بهره‌برند.

نکات ایمنی و اجرایی خمکاری میلگرد

برای جلوگیری از خسارات مالی، افت کیفیت سازه و بروز حوادث جانی، رعایت دستورالعمل‌های زیر در حین عملیات خمکاری الزامی است:

• بازرسی پیش از کار: قبل از روشن کردن دستگاه برقی یا اعمال نیرو، از سلامت فنی ماشین، سفت بودن اتصالات میز کار و عملکرد صحیح کلید توقف اضطراری (Emergency Stop) اطمینان حاصل کنید.
• رعایت ظرفیت مجاز: هرگز میلگردی با سایز بزرگ‌تر از ظرفیت اسمی دستگاه (معرفی‌شده در کاتالوگ فنی) را خم نکنید؛ این کار موجب شکستن فک و پرتاب قطعات می‌شود.
• مهار اصولی میلگرد: آرماتور باید قبل از شروع چرخش دیسک، به طور کامل بین غلطک پایه‌ی مهار و پین خمش قرار گیرد تا از لغزش و شلاق زدن آن جلوگیری شود.
• اعمال نیروی یکنواخت: در روش دستی با آچار F، نیرو باید به صورت پیوسته و کنترل‌شده وارد شود. وارد کردن ضربات ناگهانی و چکشی به میلگرد ممنوع است.
• تجهیزات حفاظت فردی (PPE): استفاده از دستکش‌های ضدبرش، عینک محافظ چشمی، کفش ایمنی پنجه‌فولادی و لباس کار مناسب برای تمامی اپراتورها اجباری است.
• ممنوعیت باز کردن خم (Rebending): هرگز میلگردی را که قبلاً خم شده است، جهت اصلاح زاویه باز نکنید (مگر در شرایط خاص و با تایید کتبی مهندس ناظر). باز و بسته کردن میلگرد، مقاومت نقطه خمش را به شدت تخریب می‌کند.
• محافظت از سطح میلگرد: از ایجاد هرگونه خراش عمیق، بریدگی با سنگ فرز یا جرقه جوشکاری روی بدنه میلگرد در حین کار خودداری کنید؛ این نقاط به کانون‌های تمرکز تنش و شکستگی سازه تبدیل می‌شوند.
