میلگرد خرک چیست؟ راهنمای جامع کاربرد، ابعاد و اجرای آن در فونداسیون

میلگرد خرک یکی از اجزای مهم آرماتوربندی فونداسیون است که وظیفه حفظ فاصله بین شبکه‌های میلگرد و تثبیت موقعیت آن‌ها را بر عهده دارد. این میلگرد کمکی پایداری آرماتوربندی و پوشش بتنی مناسب را در فونداسیون‌ها و سایر بخش‌های سازه تضمین می‌کند. این مقاله از شهرآهن شما را با این جزء مهم آشنا می‌کند و کاربردها، ابعاد، نحوه محاسبه و مراحل اجرای صحیح آن را در فونداسیون به طور کامل شرح می‌دهد.

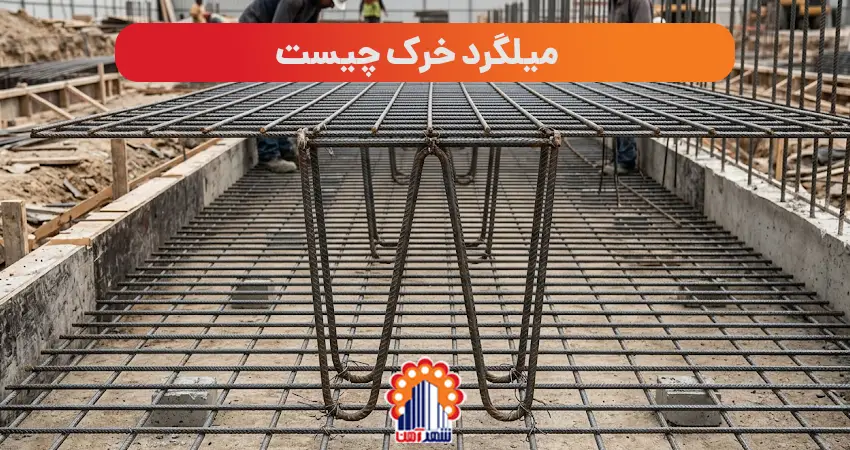

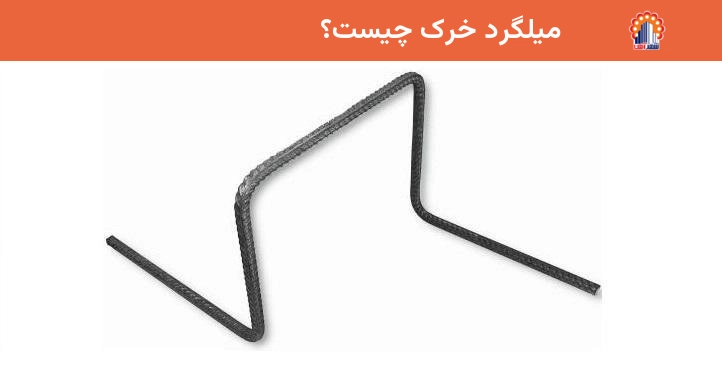

میلگرد خرک چیست؟

میلگرد خرک، که در انگلیسی با نام "Rebar Chair" (صندلی میلگرد) شناخته می‌شود، یک قطعه میلگرد خم‌شده است که در عملیات آرماتوربندی فونداسیون برای نگهداری شبکه فوقانی میلگردها و حفظ فاصله آن‌ها از شبکه تحتانی استفاده می‌شود. این میلگرد معمولاً به شکل پایه‌دار، U شکل، چهارپایه یا فرم‌های مشابه ساخته می‌شود تا بتواند مانند یک تکیه‌گاه، وزن شبکه بالایی آرماتورها را تحمل کند.

در فونداسیون‌هایی که دارای دو لایه آرماتور هستند، شبکه پایینی معمولاً روی اسپیسرها قرار می‌گیرد و شبکه بالایی باید در ارتفاع مشخصی نسبت به آن تثبیت شود. در این مرحله، خرک‌ها بین دو شبکه قرار گرفته و باعث می‌شوند فاصله طراحی‌شده بین آرماتورها در تمام سطح فونداسیون حفظ شود.

به بیان ساده، وظیفه اصلی میلگرد خرک این است که شبکه فوقانی آرماتور را در ارتفاع مناسب نگه دارد، از نزدیک شدن یا افتادگی شبکه بالایی جلوگیری کند، موقعیت میلگردها را تا پایان بتن‌ریزی ثابت نگه دارد و اجرای صحیح کاور بتن را امکان‌پذیر کند.

اگرچه خرک در محاسبات اصلی مقاومت سازه مانند میلگردهای خمشی یا برشی وارد نمی‌شود، اما اجرای نادرست آن می‌تواند باعث تغییر موقعیت میلگردهای اصلی، کاهش پوشش بتن و کاهش کیفیت نهایی فونداسیون شود.

نام «خرک» به دلیل شباهت عملکردی آن به خرک‌های نجاری یا چهارپایه‌هایی است که برای نگهداری اشیا در ارتفاع به کار می‌روند؛ به این معنا که میلگرد خرک نیز میلگردهای بالایی را در ارتفاع مشخصی نگه می‌دارد.

تفاوت میلگرد خرک با خاموت:

یکی از اشتباهات رایج در آرماتوربندی، یکسان دانستن عملکرد میلگرد خرک و خاموت است؛ در حالی که این دو قطعه کاربرد کاملاً متفاوتی دارند.

خاموت یک آرماتور سازه‌ای است که معمولاً در تیرها، ستون‌ها و برخی اعضای بتنی برای مقابله با نیروهای برشی، کنترل ترک‌های مورب و محصور کردن آرماتورهای طولی استفاده می‌شود.

در مقابل، میلگرد خرک یک المان اجرایی و نگهدارنده است و وظیفه آن ایجاد مقاومت سازه‌ای برای عضو بتنی نیست. خرک تنها کمک می‌کند شبکه‌های آرماتور در موقعیت صحیح خود باقی بمانند تا بتن‌ریزی مطابق شرایط طراحی انجام شود.

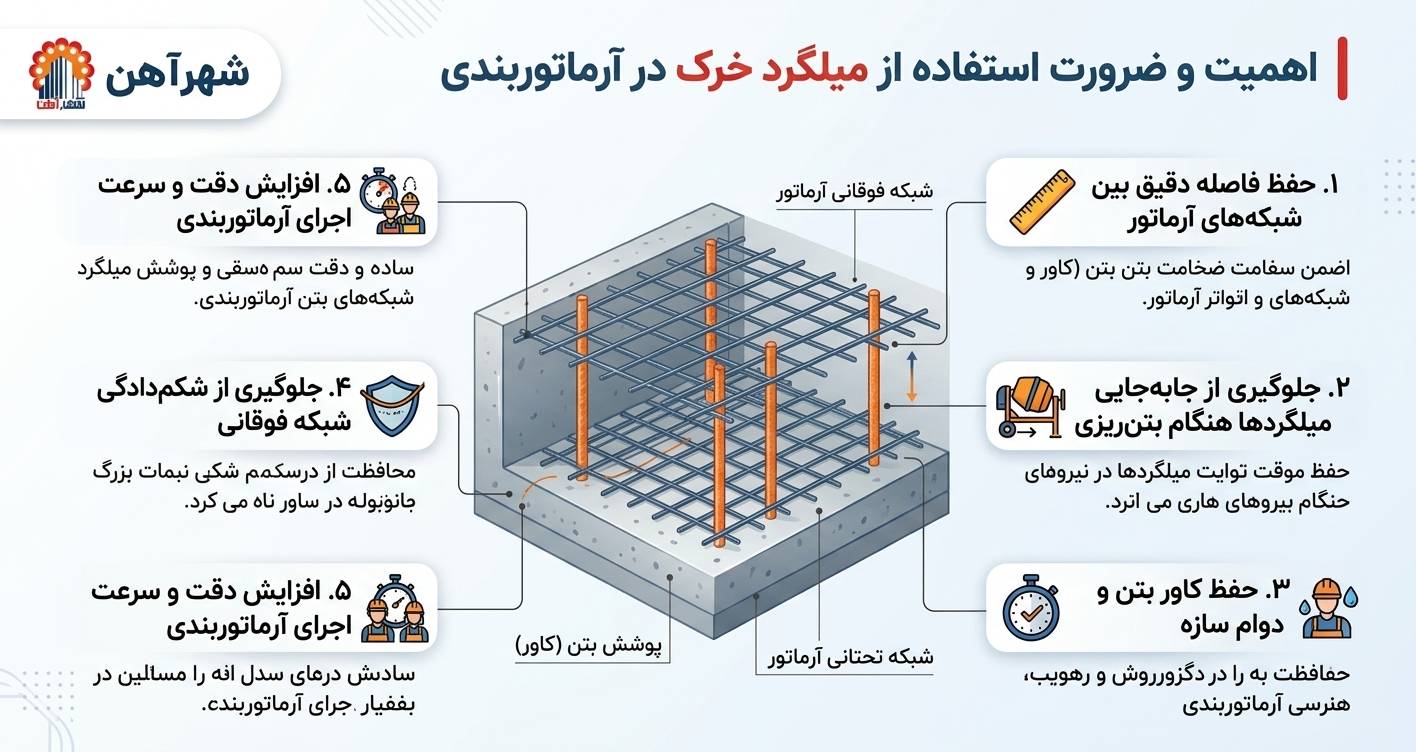

اهمیت و ضرورت استفاده از میلگرد خرک در آرماتوربندی

فونداسیون یکی از حساس‌ترین بخش‌های هر سازه بتنی است؛ زیرا تمام بارهای واردشده از ساختمان در نهایت از طریق پی به زمین منتقل می‌شود. به همین دلیل، اجرای دقیق آرماتوربندی فونداسیون و حفظ موقعیت صحیح میلگردها اهمیت زیادی دارد.

در فونداسیون‌هایی که دارای دو شبکه آرماتور فوقانی و تحتانی هستند، وزن شبکه بالایی، رفت‌وآمد نیروهای اجرایی، عملیات بتن‌ریزی و لرزش ناشی از ویبره بتن می‌تواند باعث جابه‌جایی یا افتادگی میلگردهای بالایی شود. در چنین شرایطی، استفاده از میلگرد خرک ضروری است.

خرک‌ها با ایجاد یک تکیه‌گاه بین دو شبکه آرماتور، باعث می‌شوند فاصله طراحی‌شده بین میلگردهای بالا و پایین ثابت باقی بماند. این موضوع علاوه بر افزایش دقت اجرا، باعث می‌شود ضخامت پوشش بتن (کاور) در بخش‌های مختلف فونداسیون مطابق نقشه اجرایی حفظ شود.

مهم‌ترین دلایل استفاده از میلگرد خرک عبارتند از:

۱. حفظ فاصله بین شبکه‌های آرماتور: اصلی‌ترین وظیفه میلگرد خرک، ایجاد فاصله مشخص بین مش فوقانی و تحتانی فونداسیون است. این فاصله باید مطابق ضخامت فونداسیون، قطر میلگردها و الزامات طراحی تعیین شود. اگر شبکه بالایی بدون تکیه‌گاه مناسب روی شبکه پایینی قرار بگیرد، فاصله بین دو لایه کاهش پیدا می‌کند و ممکن است موقعیت میلگردها نسبت به شرایط طراحی تغییر کند. خرک با ثابت نگه داشتن این فاصله، امکان اجرای دقیق‌تر فونداسیون را فراهم می‌کند. این فاصله‌گذاری دقیق، ضخامت بتن بین سفره بالا و پایین را تامین کرده و پوشش بتنی کافی در اطراف میلگردها را تضمین می‌کند و از نفوذ عوامل خورنده مانند رطوبت و اکسیژن به میلگردها جلوگیری کرده و عمر مفید سازه را افزایش می‌دهد. این امر به‌ویژه در مناطقی با رطوبت بالا حیاتی است.

۲. جلوگیری از جابه‌جایی میلگردها هنگام بتن‌ریزی: در زمان بتن‌ریزی فونداسیون، عوامل مختلفی مانند وزن بتن تازه، حرکت شیلنگ پمپ بتن، عبور کارگران و عملیات ویبره می‌توانند باعث حرکت آرماتورها شوند. میلگرد خرک مانند یک پایه نگهدارنده عمل کرده و مانع از تغییر مکان شبکه فوقانی می‌شود. این موضوع به‌خصوص در فونداسیون‌های گسترده و ضخیم که وزن شبکه بالایی زیاد است، اهمیت بیشتری دارد.

۳. حفظ کاور بتن و افزایش دوام سازه: یکی از مهم‌ترین عوامل مؤثر بر دوام سازه‌های بتن‌آرمه، وجود پوشش بتنی کافی اطراف میلگردها است. کاور بتن باعث محافظت میلگرد در برابر عوامل محیطی مانند رطوبت، اکسیژن و مواد خورنده می‌شود. خرک با ثابت نگه داشتن موقعیت میلگردها کمک می‌کند فاصله آرماتورها تا سطح بتن مطابق مقدار طراحی‌شده باقی بماند. در نتیجه، احتمال خوردگی میلگرد و ایجاد ترک‌های ناشی از زنگ‌زدگی کاهش پیدا می‌کند.

۴. جلوگیری از شکم‌دادگی شبکه فوقانی: در فونداسیون‌های وسیع مانند پی‌های گسترده یا رادیه، سطح آرماتوربندی بسیار بزرگ است و وزن شبکه فوقانی می‌تواند باعث ایجاد خیز یا شکم‌دادگی بین نقاط تکیه‌گاه شود. استفاده از تعداد مناسب خرک در فواصل استاندارد باعث می‌شود شبکه بالایی در تمام سطح فونداسیون تراز باقی بماند و تغییر شکل ناخواسته ایجاد نشود.

۵. افزایش دقت و سرعت اجرای آرماتوربندی: استفاده از خرک باعث می‌شود اجرای شبکه فوقانی ساده‌تر و سریع‌تر انجام شود. آرماتوربند می‌تواند میلگردهای بالایی را روی خرک‌ها قرار داده و پس از کنترل ارتفاع و تراز، آن‌ها را تثبیت کند. این موضوع باعث کاهش خطاهای اجرایی، کاهش نیاز به اصلاحات بعدی و افزایش کیفیت نهایی عملیات آرماتوربندی می‌شود.

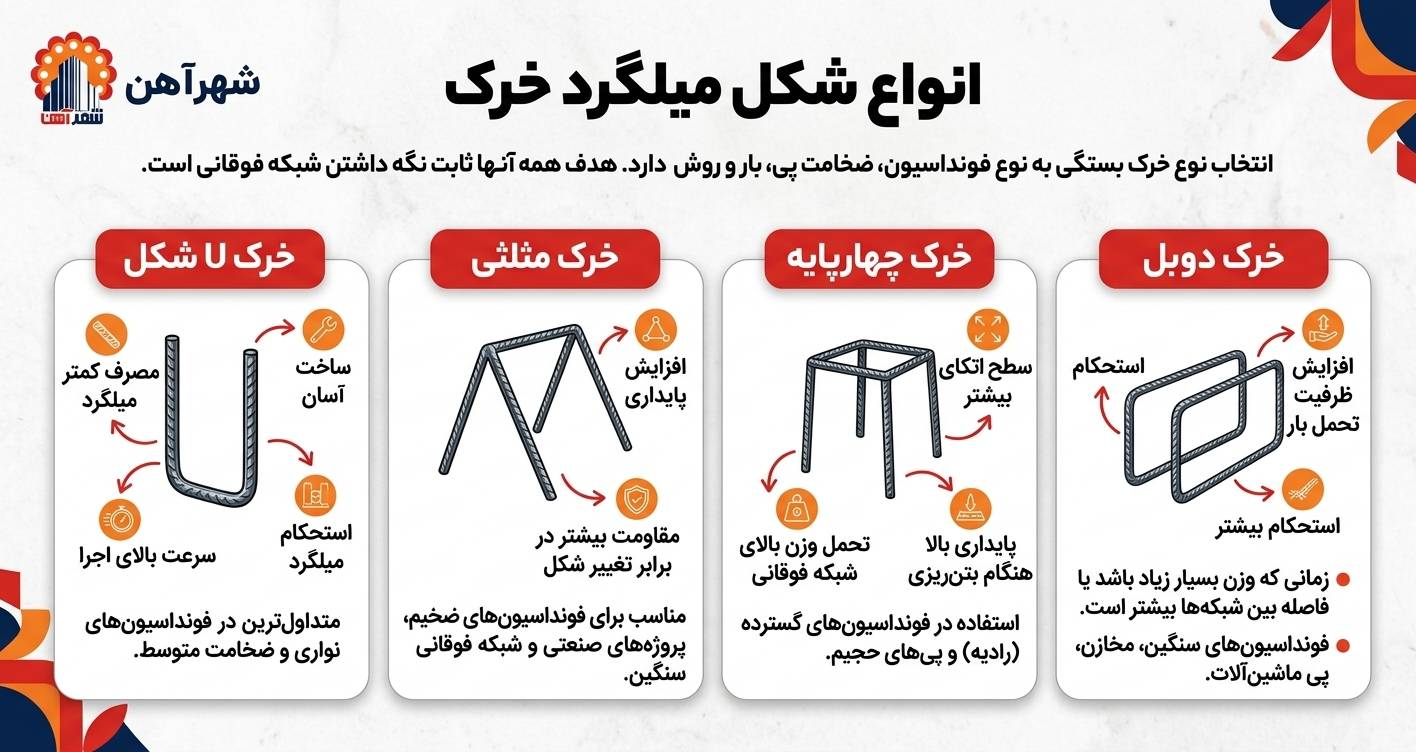

انواع شکل میلگرد خرک

میلگرد خرک با توجه به نوع فونداسیون، ضخامت پی، میزان بار شبکه آرماتور و روش اجرای پروژه در شکل‌های مختلفی ساخته می‌شود. اگرچه هدف همه آن‌ها ثابت نگه داشتن شبکه فوقانی آرماتورها است، اما شکل خرک می‌تواند بر میزان پایداری، سهولت اجرا و ظرفیت تحمل بار تأثیر بگذارد.

• خرک U شکل: خرک U شکل یکی از متداول‌ترین انواع میلگرد خرک در پروژه‌های ساختمانی است. این نوع خرک از یک میلگرد خم‌شده به شکل حرف U تشکیل می‌شود و دو پایه آن روی شبکه آرماتور تحتانی قرار می‌گیرد، در حالی که قسمت افقی بالایی محل استقرار شبکه فوقانی است. از این نوع خرک معمولاً در فونداسیون‌های نواری و پی‌های با ضخامت متوسط استفاده می‌شود. ساخت آسان، مصرف کمتر میلگرد و سرعت بالای اجرا از مهم‌ترین مزایای خرک U شکل محسوب می‌شود.

• خرک مثلثی: خرک مثلثی دارای دو پایه مایل است که در قسمت بالایی به یکدیگر متصل می‌شوند و یک سازه مثلثی ایجاد می‌کنند. این شکل هندسی باعث افزایش پایداری خرک و مقاومت بیشتر آن در برابر تغییر شکل می‌شود. از خرک مثلثی بیشتر در فونداسیون‌های ضخیم، پروژه‌های صنعتی و محل‌هایی که وزن شبکه فوقانی زیاد است استفاده می‌شود؛ زیرا توزیع نیرو در این نوع خرک مناسب‌تر بوده و احتمال خم‌شدگی آن کمتر است.
• خرک چهارپایه: خرک چهارپایه دارای چهار پایه نگهدارنده است و نسبت به انواع ساده، سطح اتکای بیشتری روی شبکه تحتانی ایجاد می‌کند. این ویژگی باعث می‌شود خرک در هنگام بتن‌ریزی یا رفت‌وآمد نیروهای اجرایی پایداری بیشتری داشته باشد. این نوع خرک معمولاً در فونداسیون‌های گسترده (رادیه)، پی‌های حجیم و پروژه‌هایی با تراکم زیاد آرماتور به کار می‌رود؛ زیرا می‌تواند وزن بالای شبکه فوقانی را بهتر تحمل کند و از افتادگی مش جلوگیری نماید.
• خرک دوبل:  خرک دوبل در واقع از دو میلگرد خرک تشکیل می‌شود که به‌صورت موازی یا به هم متصل اجرا می‌شوند تا ظرفیت تحمل بار افزایش یابد. این نوع خرک زمانی استفاده می‌شود که وزن شبکه فوقانی بسیار زیاد باشد یا فاصله بین دو شبکه آرماتور نسبت به حالت معمول بیشتر باشد. در فونداسیون‌های سنگین، سازه‌های صنعتی، مخازن بتنی، پی ماشین‌آلات و پروژه‌هایی با ضخامت زیاد بتن، خرک دوبل انتخاب مناسبی است؛ زیرا استحکام بیشتری نسبت به خرک‌های معمولی دارد و احتمال تغییر شکل آن در هنگام بتن‌ریزی بسیار کمتر است.

کدام نوع میلگرد خرک مناسب‌تر است؟

انتخاب شکل مناسب میلگرد خرک به عواملی مانند ضخامت فونداسیون، وزن شبکه فوقانی، فاصله بین دو شبکه آرماتور، نوع پی و شرایط اجرایی پروژه بستگی دارد. در پروژه‌های معمول ساختمانی، خرک U شکل به دلیل سادگی ساخت و اجرای سریع بیشترین کاربرد را دارد؛ اما در فونداسیون‌های سنگین و گسترده، استفاده از خرک‌های مثلثی، چهارپایه یا دوبل می‌تواند پایداری بیشتری ایجاد کرده و از افتادگی شبکه فوقانی در هنگام بتن‌ریزی جلوگیری کند. در نهایت، نوع خرک باید مطابق نقشه‌های اجرایی و با تأیید مهندس ناظر انتخاب شود.

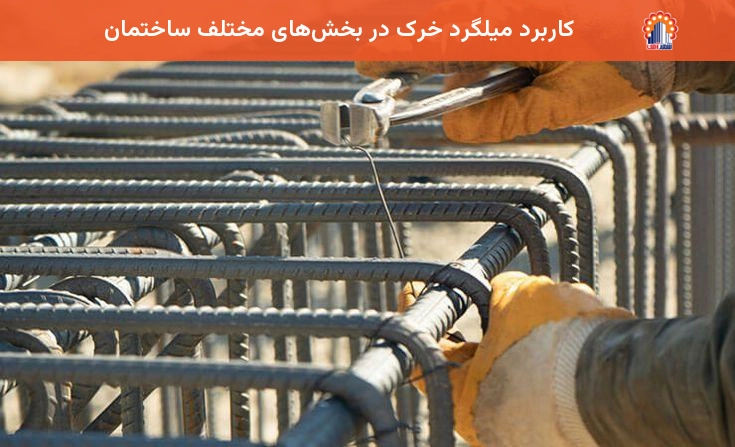

کاربرد میلگرد خرک در بخش‌های مختلف ساختمان

میلگرد خرک بیشتر در بخش‌هایی از سازه‌های بتنی استفاده می‌شود که دارای دو یا چند لایه شبکه آرماتور هستند و نیاز است فاصله بین میلگردها در طول عملیات اجرا ثابت باقی بماند. وظیفه اصلی خرک در تمام این کاربردها، حفظ ارتفاع شبکه فوقانی، جلوگیری از جابه‌جایی آرماتورها و تأمین موقعیت صحیح میلگردها مطابق نقشه اجرایی است.

۱. در فونداسیون‌های گسترده یا رادیه، به دلیل وسعت زیاد سطح پی و وزن بالای شبکه آرماتور فوقانی، استفاده از میلگرد خرک اهمیت زیادی دارد. خرک‌ها در فواصل مشخص روی شبکه تحتانی قرار می‌گیرند و باعث می‌شوند مش فوقانی در تمام سطح فونداسیون در ارتفاع طراحی‌شده باقی بماند. در صورت استفاده نکردن از خرک یا اجرای نامناسب آن، وزن میلگردهای بالایی می‌تواند باعث افتادگی، تغییر تراز و کاهش فاصله بین دو شبکه آرماتور شود که در نهایت کیفیت آرماتوربندی و اجرای بتن را تحت تأثیر قرار می‌دهد.

۲. در فونداسیون‌های نواری که دارای دو شبکه آرماتور در بالا و پایین هستند، خرک برای حفظ فاصله عمودی بین این دو شبکه به کار می‌رود. در این نوع فونداسیون، ابعاد خرک باید متناسب با عرض نوار، ضخامت پی و تعداد میلگردهای فوقانی انتخاب شود تا شبکه بالایی به‌صورت پایدار روی آن قرار گیرد. استفاده صحیح از خرک در پی‌های نواری باعث می‌شود آرماتورها هنگام بتن‌ریزی جابه‌جا نشوند و کاور بتن در بخش‌های مختلف فونداسیون مطابق مشخصات اجرایی حفظ شود.

۳. در فونداسیون‌های حجیم و سنگین، سازه‌های صنعتی، مخازن بتنی و فونداسیون ماشین‌آلات، معمولاً ضخامت بتن و تراکم آرماتورها زیاد است. در این شرایط وزن شبکه فوقانی افزایش پیدا می‌کند و استفاده از خرک‌های مقاوم‌تر با قطر مناسب یا خرک‌های دوبل و چندپایه ضروری می‌شود. خرک در این سازه‌ها نقش مهمی در جلوگیری از تغییر شکل شبکه آرماتور و حفظ فاصله بین لایه‌های میلگرد دارد.

۴. در برخی دال‌های بتنی ضخیم یا سقف‌هایی که دارای شبکه آرماتور فوقانی و تحتانی هستند، برای حفظ فاصله بین دو لایه میلگرد از قطعات نگهدارنده مشابه خرک استفاده می‌شود. عملکرد این خرک‌ها مشابه فونداسیون است و باعث می‌شود میلگردهای بالایی در ارتفاع صحیح باقی بمانند.

۵. در کف‌های صنعتی، سطوح بتنی مسلح، پارکینگ‌ها و برخی سازه‌های خاص که نیاز به کنترل دقیق موقعیت آرماتورها وجود دارد، ممکن است از خرک برای تثبیت شبکه‌های میلگرد استفاده شود. در این کاربردها، خرک کمک می‌کند آرماتورها هنگام بتن‌ریزی، عبور تجهیزات و عملیات ویبره از محل طراحی‌شده خارج نشوند و ضخامت پوشش بتن در تمام قسمت‌ها حفظ شود.

به طور کلی، هر جا که سازه بتنی دارای دو شبکه آرماتور باشد و حفظ فاصله دقیق بین میلگردها اهمیت داشته باشد، استفاده از خرک می‌تواند ضروری باشد. با این حال، نوع، قطر، تعداد و فاصله خرک‌ها باید متناسب با شرایط پروژه، وزن آرماتورها و نظر مهندس طراح یا ناظر انتخاب شود.

چرا میلگرد خرک نباید روی بتن مگر قرار گیرد؟

یکی از اشتباهات اجرایی رایج، قرار دادن پایه‌های خرک به‌صورت مستقیم روی بتن مگر است. این روش توصیه نمی‌شود؛ زیرا بتن مگر معمولاً دارای عیار سیمان پایین‌تر و نفوذپذیری بیشتری نسبت به بتن سازه‌ای است.

در صورتی که خرک مستقیماً با بتن مگر در تماس باشد، احتمال انتقال رطوبت به میلگرد افزایش پیدا می‌کند. این رطوبت می‌تواند موجب خوردگی میلگرد شود.

خوردگی میلگرد باعث افزایش حجم فولاد شده و فشار داخلی به بتن وارد می‌کند که در نهایت می‌تواند منجر به ترک‌خوردگی و کاهش دوام سازه شود.

به همین دلیل، برای ایجاد فاصله مناسب بین میلگردها و سطح زیرین فونداسیون باید از اسپیسرهای استاندارد استفاده شود و خرک نباید جایگزین اسپیسر شود.

ابعاد و سایز میلگرد خرک؛ راهنمای انتخاب و محاسبه قطر، عرض، ارتفاع

خرک باید به اندازه‌ای مقاوم باشد که بتواند وزن شبکه فوقانی آرماتورها، فشار ناشی از رفت‌وآمد نیروهای اجرایی و نیروهای ایجادشده هنگام بتن‌ریزی را تحمل کند و دچار خم‌شدگی یا تغییر شکل نشود. انتخاب قطر مناسب میلگرد خرک به عوامل زیر بستگی دارد:

• وزن و تراکم شبکه فوقانی آرماتور
• ضخامت فونداسیون
• فاصله بین خرک‌ها
• نوع فونداسیون (گسترده، نواری یا حجیم)
• شرایط بتن‌ریزی و تجهیزات اجرایی

در بسیاری از پروژه‌ها قطر ۱۴ میلی‌متر به عنوان حداقل اجرایی توصیه می‌شود؛ با این حال در برخی پروژه‌های سبک و با تأیید مهندس طراح ممکن است از میلگردهای ۱۰ یا ۱۲ میلی‌متری نیز استفاده شود.

در مورد قطر میلگرد خرک نسبت به میلگرد فوقانی، دو دیدگاه وجود دارد: برخی توصیه می‌کنند که قطر میلگرد خرک یک یا دو شماره کوچک‌تر از میلگرد فوقانی باشد تا از نظر اقتصادی بهینه‌تر باشد، در حالی که برخی دیگر برای افزایش پایداری و جلوگیری از تغییر شکل، استفاده از میلگرد هم‌قطر با میلگرد فوقانی را پیشنهاد می‌دهند.

با این حال، انتخاب نهایی سایز خرک باید بر اساس شرایط واقعی پروژه و نظر مهندس ناظر یا طراح سازه انجام شود؛ زیرا استفاده از میلگرد بسیار نازک در فونداسیون‌های سنگین ممکن است باعث کاهش ارتفاع شبکه فوقانی و ایجاد مشکل در کیفیت اجرا شود.

فاصله استاندارد بین میلگردهای خرک در فونداسیون

فاصله خرک‌ها مقدار ثابتی برای تمام پروژه‌ها ندارد و باید با توجه به وزن شبکه آرماتور فوقانی و شرایط اجرایی تعیین شود. هدف اصلی از فاصله‌گذاری خرک‌ها این است که شبکه بالایی در هیچ نقطه‌ای دچار افتادگی، خیز یا جابه‌جایی نشود.

در پروژه‌های معمول، فاصله خرک‌ها معمولاً بین ۱ تا ۱.۵ متر (۱۰۰ تا ۱۵۰ سانتی‌متر) در نظر گرفته می‌شود. در مناطقی که میلگردهای تقویتی بیشتری وجود دارد یا بارهای سنگین‌تری اعمال می‌شود، ممکن است نیاز به کاهش این فاصله باشد تا پایداری بیشتری فراهم آید.

به هیچ وجه توصیه نمی‌شود فاصله خرک‌ها از ۱.۵ متر تجاوز کند، زیرا باعث شکم‌دادن مش فوقانی هنگام بتن‌ریزی و کاهش دقت اجرای فونداسیون خواهد شد.

تراکم خرک در نقاط خاص: در نواحی خاصی از فونداسیون مانند زیر دیوارهای برشی، اطراف چاله آسانسور و بیس‌پلیتِ ستون‌ها که تراکم میلگرد بالاتر است یا فشار مضاعفی وارد می‌شود، ممکن است نیاز به کاهش فاصله خرک‌ها (مثلا هر ۱ متر یک خرک) باشد.

نحوه محاسبه عرض میلگرد خرک

عرض خرک (قسمت افقی بالای خرک که مش فوقانی روی آن می‌نشیند) باید به گونه‌ای باشد که آرماتورهای طولی بالایی به‌خوبی روی آن مستقر شوند.

در فونداسیون‌های نواری، برای محاسبه عرض خرک، ابتدا باید عرض فونداسیون نواری مشخص باشد.

فرمول محاسبه: عرض خرک = عرض فونداسیون – (۲ × ضخامت کاور بتن جانبی)

در فونداسیون‌های گسترده (رادیه)، عرض خرک‌ها معمولاً بین ۱ تا ۱.۵ متر در نظر گرفته می‌شود و اهمیت حیاتی ندارد، زیرا وظیفه اصلی آن حفظ فاصله عمودی است و نه پوشش عرضی خاص.

فرمول محاسبه ارتفاع میلگرد خرک

ارتفاع خرک‌ها باید به گونه‌ای محاسبه شود که کاور بتن برای آرماتورهای بالایی کافی باشد. ارتفاع خرک مهم‌ترین فاکتور در شکل‌دهی به ضخامت فونداسیون است. محاسبه آن بسته به نوع فونداسیون، متفاوت است:

۱. در فونداسیون گسترده (با دو لایه مش):

ارتفاع خرک = ضخامت کل فونداسیون – (کاور بتن بالا + کاور بتن پایین) – (قطر آرماتورهای طولی و عرضی مش فوقانی) – (قطر آرماتورهای طولی و عرضی مش تحتانی)

۲. در فونداسیون نواری:

ارتفاع خرک = ضخامت کل فونداسیون – (کاور بتن بالا + کاور بتن پایین) – (قطر آرماتور طولی و عرضی فوقانی) – (قطر آرماتور عرضی تحتانی)

این فرمول‌ها تضمین می‌کنند که میلگردهای بالایی و پایینی دارای پوشش بتنی استاندارد باشند و در موقعیت صحیح خود قرار گیرند.

ابعاد پاشنه (پایه) میلگرد خرک

پاشنه یا پایه‌های خرک همان قسمت‌هایی هستند که روی مش تحتانی قرار می‌گیرند. ابعاد پاشنه یا پایه‌های میلگرد خرک متغیر است و با توجه به ارتفاع خرک، معمولاً بین ۳۰ تا ۵۰ سانتی‌متر بوده و در بسیاری از پروژه‌ها حدود ۵۰ سانتی‌متر انتخاب می‌شود تا ایستایی کافی را روی چشمه‌های شبکه پایینی ایجاد کند و از واژگونی خرک جلوگیری نماید.

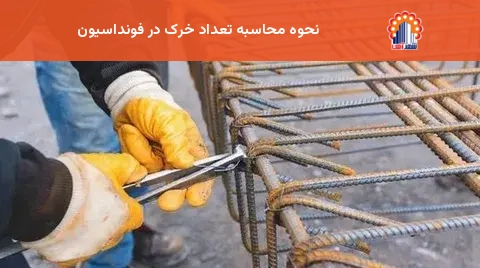

نحوه محاسبه تعداد خرک در فونداسیون

یکی از موضوعات مهم در زمان اجرای فونداسیون، تعیین تعداد مناسب خرک‌ها است. برای محاسبه تعداد خرک در فونداسیون باید ابتدا ابعاد پی، فاصله استاندارد خرک‌ها و وزن شبکه فوقانی آرماتور مشخص شود. تعداد خرک مورد نیاز باید به گونه‌ای انتخاب شود که شبکه فوقانی در تمام سطح فونداسیون به‌صورت پایدار باقی بماند و در زمان بتن‌ریزی دچار افتادگی یا جابه‌جایی نشود.

از آنجا که میلگرد خرک معمولاً به عنوان یک عضو سازه‌ای در نقشه‌های اصلی طراحی ترسیم نمی‌شود، تعداد و ابعاد آن در بسیاری از پروژه‌ها توسط تیم اجرایی، پیمانکار آرماتوربند یا مترور با توجه به شرایط پروژه تعیین می‌شود. با این حال، انتخاب نهایی باید با تأیید مهندس ناظر و مطابق الزامات اجرایی انجام شود.

عوامل مؤثر بر تعداد خرک‌ها عبارتند از:

مساحت و ابعاد فونداسیون، فاصله انتخابی بین خرک‌ها، وزن شبکه آرماتور فوقانی، ضخامت فونداسیون، تراکم میلگردهای تقویتی، شرایط بتن‌ریزی و تجهیزات مورد استفاده.

فرمول کلی محاسبه تعداد خرک

برای فونداسیون‌های گسترده، تعداد خرک را می‌توان به‌صورت تقریبی از رابطه زیر محاسبه کرد:

تعداد خرک = مساحت فونداسیون ÷ مساحت تحت پوشش هر خرک

یا:

تعداد خرک = مساحت فونداسیون ÷ (فاصله خرک در طول × فاصله خرک در عرض)

مثال کاربردی:

فرض کنید یک فونداسیون گسترده مستطیل‌شکل با طول ۲۰ متر و عرض ۱۰ متر داریم. مهندس ناظر فاصله استاندارد بین خرک‌ها را ۱.۵ متر در هر دو جهت (طول و عرض) تعیین کرده است.
مساحت فونداسیون: ۲۰ × ۱۰ = ۲۰۰ متر مربع
مساحت پوشش هر خرک: ۱.۵ × ۱.۵ = ۲.۲۵ متر مربع
تعداد خرک مورد نیاز: ۲۰۰ تقسیم بر ۲.۲۵ = حدود ۸۹ عدد خرک.

محاسبه تعداد خرک در فونداسیون‌های نواری

در فونداسیون‌های نواری، برخلاف فونداسیون‌های گسترده، تعداد خرک‌ها معمولاً بر اساس طول مسیر فونداسیون و فاصله قرارگیری خرک‌ها محاسبه می‌شود؛ زیرا خرک‌ها در امتداد نوار فونداسیون قرار می‌گیرند و وظیفه اصلی آن‌ها حفظ فاصله عمودی بین شبکه آرماتور فوقانی و تحتانی در طول مسیر است.

برای محاسبه تعداد خرک در پی نواری، ابتدا باید طول کل نوار فونداسیون و فاصله مناسب بین خرک‌ها مشخص شود. سپس از فرمول زیر استفاده می‌شود:

تعداد خرک در فونداسیون نواری = (طول فونداسیون ÷ فاصله بین خرک‌ها) + ۱

عدد یک در انتهای فرمول به این دلیل اضافه می‌شود که در ابتدا و انتهای مسیر فونداسیون نیز یک خرک در نظر گرفته شود و شبکه آرماتور در تمام طول نوار پایدار باقی بماند.

مثال: فرض کنید یک فونداسیون نواری به طول ۳۰ متر داریم و فاصله مناسب بین خرک‌ها ۱.۵ متر تعیین شده است. ابتدا تعداد فواصل بین خرک‌ها را محاسبه می‌کنیم:

۳۰ ÷ ۱.۵ = ۲۰ فاصله

سپس برای در نظر گرفتن خرک ابتدا یا انتهای مسیر، عدد یک را اضافه می‌کنیم:

۲۰ + ۱ = ۲۱ عدد خرک

بنابراین برای این فونداسیون نواری حدود ۲۱ عدد خرک مورد نیاز است.

در پروژه‌های واقعی، تعداد خرک فقط بر اساس طول فونداسیون تعیین نمی‌شود و عوامل دیگری نیز باید بررسی شوند، از جمله:

• عرض نوار فونداسیون: در نوارهای عریض‌تر ممکن است نیاز به استفاده از چند ردیف خرک در عرض فونداسیون باشد.
• وزن شبکه فوقانی آرماتور: هرچه تعداد و قطر میلگردهای بالایی بیشتر باشد، فاصله خرک‌ها باید کمتر و تعداد آن‌ها بیشتر شود.
• ضخامت فونداسیون: در پی‌های ضخیم‌تر معمولاً ارتفاع خرک بیشتر شده و برای حفظ پایداری شبکه ممکن است به خرک‌های مقاوم‌تر یا متراکم‌تر نیاز باشد.
• محل‌های دارای تراکم آرماتور بیشتر: زیر ستون‌ها، محل اتصال نوارها و نواحی تقویتی معمولاً به خرک‌های بیشتری نیاز دارند.

بنابراین فرمول بالا یک روش سریع برای برآورد اولیه تعداد خرک است، اما در پروژه‌های بزرگ یا فونداسیون‌هایی با آرماتوربندی سنگین، فاصله نهایی خرک‌ها باید بر اساس شرایط اجرایی و تأیید مهندس ناظر تعیین شود.

نحوه محاسبه وزن میلگرد خرک

پس از تعیین تعداد خرک‌ها، برای برآورد مقدار میلگرد مورد نیاز باید وزن کل خرک‌ها محاسبه شود.

برای این کار ابتدا طول یک عدد خرک به دست می‌آید.

طول یک خرک شامل بخش‌های زیر است: طول قسمت افقی بالای خرک، دو بخش عمودی (ارتفاع خرک)، دو پایه یا پاشنه خرک.

بنابراین:

طول یک خرک = عرض قسمت بالایی + (۲ × ارتفاع خرک) + (۲ × طول پایه‌ها)

طول کل میلگرد خرک = تعداد خرک × طول یک خرک

در مرحله بعد، با استفاده از وزن واحد طول میلگرد، وزن نهایی خرک‌ها محاسبه می‌شود.

وزن کل خرک = طول کل میلگرد خرک × وزن هر متر میلگرد

تأثیر میلگرد خرک در لیستوفر و متره پروژه

در بسیاری از پروژه‌ها، خرک‌ها در نقشه‌های سازه‌ای اصلی به‌صورت جزئیات کامل نمایش داده نمی‌شوند؛ اما از نظر اجرایی بخشی از آرماتوربندی فونداسیون محسوب می‌شوند و باید در برآورد مصالح لحاظ شوند.

مهندس مترور یا مسئول برآورد باید پس از تعیین تعداد خرک‌ها، قطر میلگرد خرک، طول هر خرک و وزن کل میلگرد مصرفی مقدار مورد نیاز را در لیست خرید میلگرد وارد کند.

نادیده گرفتن میلگرد خرک در متره اولیه می‌تواند باعث کمبود مصالح در زمان اجرا و افزایش هزینه‌های تأمین مجدد شود.

نکات مهم در محاسبه تعداد و وزن خرک

برای دستیابی به یک برآورد دقیق، موارد زیر باید در نظر گرفته شود:

۱. خرک‌ها فقط بر اساس مساحت محاسبه نمی‌شوند: فرمول مساحت برای تخمین اولیه مناسب است، اما در پروژه‌های بزرگ باید شرایط واقعی آرماتوربندی بررسی شود. ممکن است در بخش‌هایی از فونداسیون به دلیل تراکم میلگرد یا تمرکز بار، خرک بیشتری نیاز باشد.

۲. افزایش وزن شبکه فوقانی، تعداد خرک را افزایش می‌دهد: در فونداسیون‌هایی که از میلگردهای قطر بالا استفاده شده یا تراکم آرماتورها زیاد است، فاصله خرک‌ها باید کاهش پیدا کند تا شبکه فوقانی پایدار باقی بماند.

۳. پرت ناشی از خمکاری را در نظر بگیرید: در زمان ساخت خرک، بخشی از میلگرد به دلیل خمکاری، برش و تنظیم ابعاد ممکن است به‌عنوان پرت مصرف شود. بنابراین در خرید میلگرد باید مقدار مناسبی اضافه‌تر در نظر گرفته شود.

مراحل اجرای میلگرد خرک در فونداسیون

اجرای صحیح میلگرد خرک نقش مهمی در حفظ موقعیت شبکه فوقانی آرماتور و کیفیت نهایی فونداسیون دارد. خرک‌ها پس از اجرای شبکه تحتانی نصب می‌شوند و تا پایان بتن‌ریزی، فاصله استاندارد بین دو شبکه آرماتور را حفظ می‌کنند. مراحل اجرای میلگرد خرک به شرح زیر است:

۱. آماده‌سازی بستر و اجرای بتن مگر

ابتدا بستر فونداسیون تسطیح، متراکم و پاکسازی می‌شود. سپس لایه‌ای از بتن مگر با ضخامت معمول ۱۰ تا ۱۵ سانتی‌متر اجرا می‌شود تا سطحی یکنواخت برای آرماتوربندی ایجاد شده و از تماس مستقیم بتن سازه‌ای با خاک جلوگیری شود.

۲. نصب اسپیسر و اجرای شبکه آرماتور تحتانی

پس از گیرش بتن مگر، اسپیسرها در محل مناسب قرار می‌گیرند تا کاور بتن زیرین تأمین شود. سپس شبکه آرماتور تحتانی مطابق نقشه اجرا و تثبیت می‌شود. در این مرحله نباید از میلگرد خرک به‌جای اسپیسر استفاده شود.

۳. جانمایی و نصب میلگردهای خرک

پس از تکمیل شبکه تحتانی، خرک‌ها با توجه به ضخامت فونداسیون، وزن شبکه فوقانی و فاصله طراحی‌شده (معمولاً ۱ تا ۱.۵ متر) در محل خود قرار گرفته و با سیم آرماتوربندی به شبکه پایینی متصل می‌شوند. پایه‌های خرک باید روی شبکه تحتانی قرار گیرند و هرگز نباید مستقیماً روی بتن مگر اجرا شوند.

۴. اجرای شبکه آرماتور فوقانی

در این مرحله، شبکه فوقانی روی قسمت افقی خرک‌ها قرار گرفته و با سیم آرماتوربندی به آن‌ها متصل می‌شود. سپس ارتفاع شبکه، فاصله بین دو مش و کاور بتن کنترل می‌شود تا تمام میلگردها در موقعیت طراحی‌شده قرار داشته باشند.

اهمیت بستن میلگرد خرک با سیم آرماتوربندی: پس از قرارگیری شبکه آرماتور فوقانی روی خرک‌ها،  لازم است خرک‌ها به وسیله سیم نجاری یا سیم آرماتوربندی به مش‌های بالا و پایین به‌خوبی گره بخورند تا حین تردد کارگران یا فشار پمپ بتن جابه‌جا نشوند.

۵. کنترل نهایی آرماتوربندی

پیش از بتن‌ریزی، تمامی اجزای آرماتوربندی باید بررسی شوند. مهم‌ترین موارد کنترل عبارت‌اند از:

ارتفاع صحیح خرک‌ها، فاصله مناسب بین خرک‌ها، استحکام اتصالات سیم آرماتوربندی، رعایت کاور بتن، عدم تغییر شکل یا ناپایداری خرک‌ها.

۶. قالب‌بندی و بتن‌ریزی

پس از تأیید نهایی، قالب‌بندی فونداسیون انجام شده و بتن‌ریزی آغاز می‌شود. در حین بتن‌ریزی باید از ویبره مناسب استفاده شود تا بتن تمام فضای اطراف میلگردها و خرک‌ها را پر کند، بدون اینکه باعث جابه‌جایی شبکه آرماتور شود. پس از رسیدن بتن به مقاومت لازم نیز قالب‌ها با دقت باز می‌شوند.

اشتباهات رایج در استفاده از میلگرد خرک

۱. قرار دادن میلگرد خرک روی بتن مگر

یکی از رایج‌ترین اشتباهات اجرایی، قرار دادن پایه‌های خرک به‌طور مستقیم روی بتن مگر است. برخی مجریان برای کاهش تعداد اسپیسرها یا سهولت اجرا، خرک را مستقیماً روی بتن مگر قرار می‌دهند؛ اما این روش از نظر اجرایی توصیه نمی‌شود.

بتن مگر معمولاً عیار سیمان پایین‌تر و نفوذپذیری بیشتری نسبت به بتن سازه‌ای دارد. تماس مستقیم خرک با این لایه می‌تواند احتمال انتقال رطوبت به میلگردهای اصلی را افزایش دهد و در بلندمدت زمینه خوردگی فولاد را فراهم کند.

راهکار: همواره شبکه آرماتور تحتانی باید روی اسپیسرهای استاندارد قرار گیرد و خرک نیز روی همان شبکه تحتانی نصب شود، نه روی بتن مگر.

۲. انتخاب قطر نامناسب میلگرد خرک

استفاده از میلگردی با قطر کمتر از مقدار مورد نیاز، یکی دیگر از خطاهای رایج است. اگر خرک توان تحمل وزن شبکه فوقانی را نداشته باشد، در اثر بار ناشی از آرماتورها، رفت‌وآمد نیروهای اجرایی یا بتن‌ریزی تغییر شکل می‌دهد. نتیجه این اتفاق، کاهش فاصله بین دو شبکه آرماتور و برهم خوردن ارتفاع مؤثر فونداسیون خواهد بود.

راهکار: قطر میلگرد خرک باید متناسب با وزن شبکه فوقانی، ضخامت فونداسیون و فاصله بین خرک‌ها انتخاب شود و از حداقل‌های اجرایی کمتر نباشد.

۳. فاصله بیش از حد بین خرک‌ها

گاهی برای کاهش مصرف میلگرد، فاصله خرک‌ها بیش از مقدار مناسب انتخاب می‌شود. این کار باعث می‌شود شبکه فوقانی بین دو خرک دچار خیز یا شکم‌دادگی شود. در چنین شرایطی، حتی اگر بتن‌ریزی به‌درستی انجام شود، محل قرارگیری آرماتورها با آنچه در نقشه طراحی پیش‌بینی شده متفاوت خواهد بود.

راهکار: فاصله خرک‌ها باید با توجه به وزن شبکه فوقانی، قطر میلگردها و ضخامت فونداسیون تعیین شود. در نقاطی که تراکم آرماتور بیشتر است، فاصله خرک‌ها نیز باید کاهش یابد.

۴. نبستن خرک به شبکه آرماتور

قرار دادن خرک بدون اتصال مناسب به شبکه آرماتور، احتمال جابه‌جایی آن را هنگام اجرای پروژه افزایش می‌دهد. در زمان بتن‌ریزی، حرکت شیلنگ پمپ، لرزش ناشی از ویبراتور و حتی رفت‌وآمد کارگران می‌تواند باعث تغییر محل خرک و در نتیجه جابه‌جایی شبکه فوقانی شود.

راهکار: پس از نصب خرک، اتصال آن به شبکه آرماتور با سیم آرماتوربندی انجام شود تا مجموعه آرماتورها به‌صورت یکپارچه عمل کند.

۵. بی‌توجهی به کاور بتن

گاهی تمام تمرکز تیم اجرایی بر فاصله بین دو شبکه آرماتور است و فاصله میلگردها تا سطح بتن فراموش می‌شود. در صورتی که کاور بتن کمتر از مقدار طراحی باشد، میلگردها در معرض رطوبت، یون‌های خورنده و عوامل محیطی قرار می‌گیرند که این موضوع دوام سازه را کاهش می‌دهد.

راهکار: قبل از بتن‌ریزی، علاوه بر ارتفاع خرک، کاور بتن در تمام جهات کنترل شود.

۶. استفاده از یک فاصله ثابت برای تمام فونداسیون

در برخی پروژه‌ها، خرک‌ها با یک فاصله ثابت در کل فونداسیون اجرا می‌شوند؛ در حالی که ممکن است در بعضی نواحی مانند زیر ستون‌ها، محل اتصال شناژها یا بخش‌های دارای آرماتور تقویتی، بار شبکه فوقانی بیشتر باشد.

راهکار: فاصله خرک‌ها باید متناسب با شرایط هر بخش از فونداسیون تنظیم شود و در نواحی با تراکم بیشتر میلگرد، تعداد خرک‌ها افزایش یابد.

جمع‌بندی

میلگرد خرک یکی از اجزای اجرایی مهم در آرماتوربندی فونداسیون است که وظیفه اصلی آن حفظ موقعیت شبکه آرماتور فوقانی، ایجاد فاصله استاندارد بین دو شبکه و تأمین کاور مناسب بتن است. اگرچه این عضو در محاسبات مقاومت سازه به‌عنوان یک آرماتور باربر در نظر گرفته نمی‌شود، اما اجرای صحیح آن تأثیر مستقیمی بر کیفیت بتن‌ریزی، دقت آرماتوربندی و عملکرد نهایی فونداسیون دارد.

انتخاب قطر مناسب، رعایت فاصله استاندارد بین خرک‌ها، محاسبه صحیح ابعاد، استفاده از اسپیسر، تثبیت مناسب خرک‌ها و کنترل دقیق پیش از بتن‌ریزی، از مهم‌ترین عواملی هستند که به اجرای اصولی این بخش از فونداسیون کمک می‌کنند. رعایت این نکات علاوه بر افزایش کیفیت اجرا، از بروز مشکلاتی مانند جابه‌جایی آرماتورها، کاهش کاور بتن و افت عملکرد سازه در بلندمدت جلوگیری خواهد کرد.
