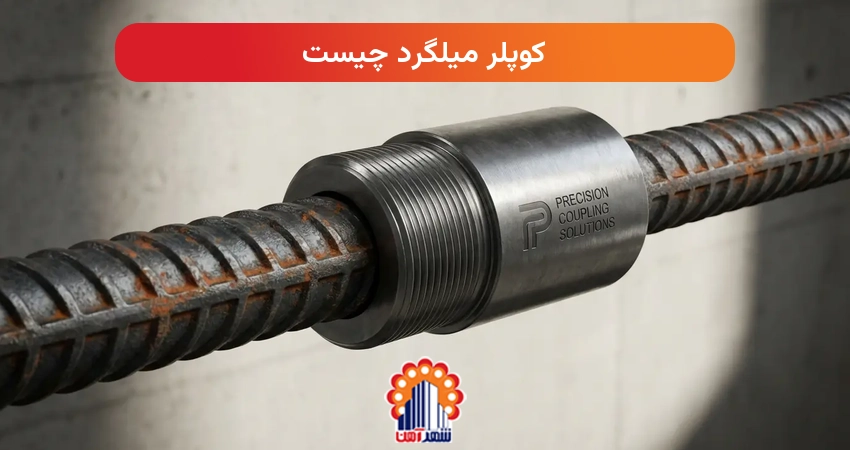

کوپلر میلگرد چیست

کوپلر میلگرد، قطعه‌ای حیاتی در صنعت ساخت‌وساز مدرن است که برای اتصال مکانیکی میلگردها به یکدیگر به کار می‌رود. این تکنولوژی جایگزینی نوین، استاندارد و کارآمد برای روش‌های سنتی اتصال میلگرد مانند اورلپ (همپوشانی) محسوب می‌شود و به افزایش استحکام، کاهش ضایعات و سرعت بخشیدن به فرآیند ساخت، کمک قابل توجهی می‌کند. با توجه به اهمیت روزافزون پایداری و ایمنی در سازه‌های بتنی، درک عمیق از این فناوری برای مهندسان و پیمانکاران حوزه ساخت‌وساز ضروری است. در این مقاله جامع از شهر آهن، به بررسی دقیق ماهیت وصله مکانیکی یا کوپلر میلگرد، انواع آن، نحوه عملکرد، الزامات آیین‌نامه‌ای و عوامل موثر بر قیمت آن خواهیم پرداخت تا راهنمای خریدی مطمئن برای پروژه‌های شما باشد.

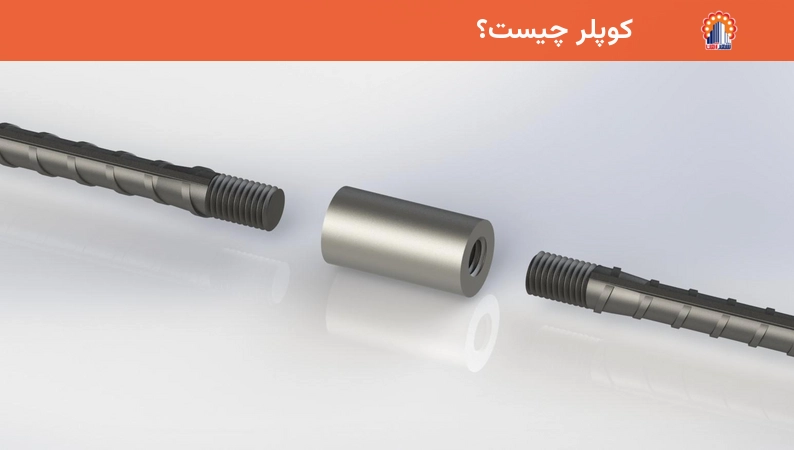

کوپلر چیست؟

کوپلر (Coupler) در اصطلاح عمومی به هر وسیله‌ای گفته می‌شود که دو قطعه را به هم متصل می‌کند و امکان انتقال نیرو یا حرکت را بین آن‌ها فراهم می‌سازد. در صنعت ساختمان، کوپلر میلگرد (Rebar Coupler) یک قطعه مکانیکی دقیق و توخالی از جنس فولاد آلیاژی مستحکم (غالباً فولاد CK45) است که درون آن رزوه‌کاری شده و برای اتصال دو میلگرد در امتداد یکدیگر طراحی شده است. هدف اصلی این اتصال، ایجاد پیوستگی سازه‌ای است؛ به‌گونه‌ای که میلگردها به‌صورت کاملاً یکپارچه و با انتقال کامل نیروهای کششی و فشاری، عمل نمایند.
این روش اتصال، برخلاف روش‌های سنتی که اغلب بر پایه اصطکاک و درگیری با بتن عمل می‌کنند، یک اتصال مکانیکی قوی و قابل‌اعتماد را تضمین می‌کند. استفاده از کوپلر به‌جای روش‌های سنتی، مزایای فنی و اقتصادی قابل توجهی دارد و به همین دلیل، به انتخابی بی‌رقیب در پروژه‌های بزرگ، حساس و برج‌سازی‌ها تبدیل شده است.

تعریف و اهمیت آن در سازه‌های بتنی

کوپلر میلگرد، به بیان دقیق‌تر، یک اتصال مکانیکی رزوه شده یا فشاری است که با ایجاد پیوستگی «فلز به فلز» بین دو میلگرد، ظرفیت باربری سازه را به طور چشمگیری ارتقا می‌دهد. اهمیت آن در سازه‌های بتنی از آنجا ناشی می‌شود که بتن، ماده‌ای با مقاومت فشاری بالا اما مقاومت کششی بسیار پایین است. میلگردها وظیفه اصلی تحمل نیروهای کششی و بخشی از نیروهای فشاری را در بتن مسلح را بر عهده دارند و اتصال مستحکم آن‌ها برای پایداری سازه در برابر بارهای ثقلی، باد، و زلزله حیاتی است. کوپلر با ایجاد اتصالی قوی‌تر از خودِ میلگرد خام، تضمین‌کننده یکپارچگی سازه در طول عمر مفید آن است و از گسیختگی‌های ناگهانی در نقاط اتصال جلوگیری می‌کند. این امر به ویژه در مناطق لرزه‌خیز و سازه‌های بلندمرتبه اهمیت مضاعفی می‌یابد.

چرا از کوپلر میلگرد استفاده می‌کنیم؟

استفاده از کوپلر در پروژه‌های ساختمانی، به دلیل برتری‌های مشهود فنی و اقتصادی، در حال تبدیل شدن به یک استاندارد الزام‌آور است. در مقایسه با اورلپ، کوپلر راهکاری مهندسی‌شده ارائه می‌کند که چالش‌های محدودیت فضا، تراکم بالای آرماتور و پرتی مصالح را کاملاً برطرف کرده و به پیمانکاران اجازه می‌دهد سازه‌هایی بهینه‌تر و سبک‌تر طراحی کنند.

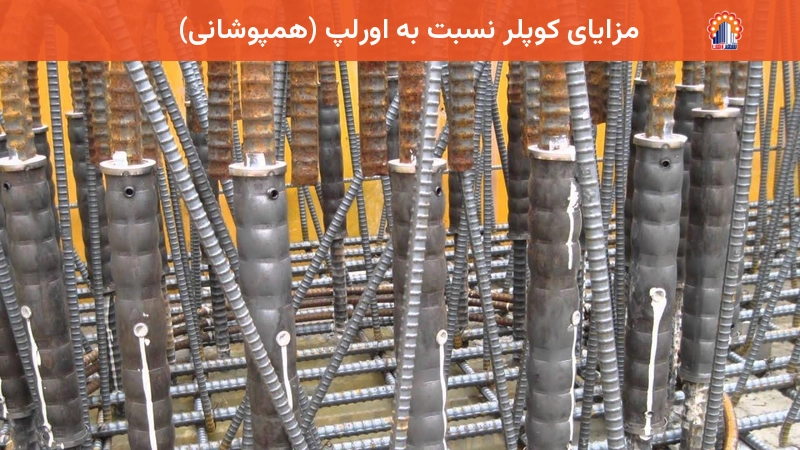

مزایای کوپلر نسبت به اورلپ (همپوشانی)

روش سنتی اتصال میلگردها، اورلپ یا همپوشانی است که در آن دو میلگرد به طول مشخصی روی هم قرار گرفته و با سیم آرماتوربندی بسته می‌شوند. این روش، با وجود سادگی، دارای معایب متعددی است که در پروژه‌های مدرن و بزرگ، چالش‌برانگیز می‌شود. از جمله معایب اورلپ می‌توان به نیاز به طول همپوشانی زیاد اشاره کرد که منجر به افزایش قابل توجه مصرف میلگرد و در نتیجه افزایش هزینه‌ها می‌شود. همچنین، اورلپ باعث ایجاد تراکم میلگرد در محل اتصال (مانند ریشه ستون‌ها) شده و فضای بتن‌ریزی را کاهش می‌دهد که مانع از نفوذ صحیح بتن و ایجاد پدیده «کرم‌مو شدگی» یا لانه زنبوری بتن می‌گردد. علاوه بر این، در اتصالات اورلپ، به خصوص در بارهای دینامیکی و لرزه‌ای، اطمینان کامل از انتقال یکنواخت و کامل نیرو در تمام نقاط اتصال وجود ندارد و ممکن است لغزش رخ دهد.

در مقابل، کوپلر میلگرد با ایجاد یک اتصال مکانیکی قوی و مطمئن، این مشکلات را برطرف کرده و مزایای بی‌شماری به همراه دارد. استفاده از کوپلر مزایای زیر را به همراه دارد:

• کاهش مصرف میلگرد: با حذف طول همپوشانی (که گاه به بیش از ۱ متر در هر اتصال می‌رسد)، مصرف میلگرد و در نتیجه هزینه‌های خرید مقاطع فولادی به‌شدت کاهش می‌یابد.
• کاهش تراکم آرماتور: کوپلر فضای بسیار کمتری اشغال می‌کند و امکان عبور راحت‌تر سنگدانه‌های بتن و ویبره زدن اصولی را فراهم می‌سازد.
• تضمین انتقال کامل نیرو: اتصال مکانیکی برخلاف اورلپ، به بتن اطراف وابسته نیست و نیروها را ۱۰۰ درصد به میلگرد بعدی منتقل می‌کند. این یعنی مقاومت بی‌نظیر در برابر بارهای دینامیکی و زلزله.
• سرعت اجرای بالاتر: بستن کوپلر در کارگاه به مراتب سریع‌تر از سیم‌بندی‌های طولانی اورلپ است، که به کاهش زمان کلی پروژه کمک می‌کند.
• کاهش ضایعات (پرت میلگرد): دیگر نیازی به بریدن میلگردها در طول‌های خاص برای تامین طول اورلپ نیست. با کاهش طول برش میلگردها و عدم نیاز به خمکاری‌های اضافی، ضایعات میلگرد به حداقل می‌رسد.
• افزایش ایمنی سازه:با توجه به انتقال کامل نیرو و عملکرد بهتر در برابر بارهای لرزه‌ای، ایمنی و پایداری سازه افزایش می‌یابد.

معایب و محدودیت‌های کوپلر میلگرد

برای یک تصمیم‌گیری مهندسی درست، باید چالش‌های این روش را نیز بدانید:

• نیاز به تجهیزات و نیروی متخصص: رزوه‌زنی میلگردها نیازمند دستگاه مخصوص و اپراتور آموزش‌دیده است.
• حساسیت رزوه‌ها: بخش رزوه‌شده میلگرد تا پیش از نصب کوپلر، در برابر ضربه و زنگ‌زدگی حساس است و باید توسط درپوش‌های پلاستیکی محافظت شود.
• توجیه اقتصادی در سایزهای پایین: معمولاً استفاده از کوپلر برای میلگردهای سایز پایین (زیر ۱۶ میلی‌متر) به دلیل هزینه‌های رزوه‌زنی و خرید قطعه، نسبت به اورلپ توجیه اقتصادی کمتری دارد.

انواع کوپلر

کوپلرهای میلگرد بر اساس نوع اتصال، شرایط اجرایی و محل استفاده در سازه طراحی می‌شوند. انتخاب نوع مناسب کوپلر تأثیر مستقیمی بر کیفیت اجرا، انتقال نیرو، سرعت نصب و هزینه نهایی پروژه دارد. هر یک از این اتصالات برای شرایط خاصی طراحی شده‌اند و با توجه به قطر میلگرد، امکان چرخش، نوع بارگذاری و موقعیت سازه انتخاب می‌شوند.

در ادامه با رایج‌ترین انواع کوپلر میلگرد و کاربرد هر یک آشنا می‌شوید.

۱. کوپلر استاندارد (Standard Coupler): کوپلر استاندارد پرکاربردترین نوع کوپلر در صنعت ساختمان است و برای اتصال دو میلگرد با قطر یکسان مورد استفاده قرار می‌گیرد. در این روش، هر دو میلگرد از قبل رزوه شده و داخل کوپلر پیچ می‌شوند تا یک اتصال مکانیکی کاملاً محکم ایجاد شود.

این نوع کوپلر انتقال کامل نیروهای کششی و فشاری را تضمین کرده و در اجرای ستون‌های بتنی، تیرها، دیوارهای برشی، فونداسیون، سازه‌های مرتفع و سایر اعضای سازه‌ای بیشترین کاربرد را دارد.

۲. کوپلر تبدیلی (Transition Coupler): در بسیاری از پروژه‌ها به دلیل تغییر ابعاد اعضای سازه، لازم است میلگردهایی با قطرهای متفاوت به یکدیگر متصل شوند. در چنین شرایطی از کوپلر تبدیلی استفاده می‌شود. این کوپلر دارای دو رزوه با قطر متفاوت است و امکان اتصال دو میلگرد با سایزهای مختلف را بدون کاهش مقاومت اتصال فراهم می‌کند. برای مثال اتصال میلگرد ۲۰ میلی‌متری به میلگرد ۲۵ میلی‌متری در تغییر مقطع ستون‌ها یکی از رایج‌ترین کاربردهای این نوع کوپلر است. کاربردهای آن عبارت است از: تغییر سایز ستون در طبقات، تغییر قطر میلگرد در طراحی سازه، کاهش تدریجی سطح مقطع اعضای بتنی.

۳. کوپلر موقعیت یا چپ و راست (Position Coupler): گاهی هر دو میلگرد در محل نصب ثابت هستند و امکان چرخاندن هیچ‌یک وجود ندارد. در چنین شرایطی از کوپلر موقعیت یا چپ و راست استفاده می‌شود. داخل این کوپلر، یک سمت دارای رزوه راست‌گرد و سمت دیگر دارای رزوه چپ‌گرد است. با چرخاندن خود کوپلر، هر دو میلگرد به طور هم‌زمان داخل قطعه حرکت کرده و اتصال کامل ایجاد می‌شود. این ویژگی باعث می‌شود نصب در محل‌هایی با فضای محدود یا شبکه‌های آرماتوربندی اجراشده به‌راحتی انجام شود.

کاربردها: اتصال شبکه‌های آرماتوربندی آماده، محل‌هایی که میلگرد قابلیت چرخش ندارد، اتصالات ستون به ستون.

۴. کوپلر انتهایی میلگرد (End Anchor Coupler): در روش‌های سنتی برای مهار انتهای میلگرد از خم ۹۰ یا ۱۸۰ درجه استفاده می‌شود که باعث افزایش تراکم آرماتورها و اشغال فضای زیاد می‌شود. کوپلر انتهایی جایگزین این خم‌ها شده و با ایجاد یک صفحه تکیه‌گاهی در انتهای میلگرد، نیروی کششی را مستقیماً به بتن منتقل می‌کند. استفاده از این نوع کوپلر علاوه بر کاهش تراکم میلگرد، بتن‌ریزی را نیز آسان‌تر می‌کند.

کاربردها: ریشه ستون‌ها، اتصال تیر به ستون، فونداسیون، محل‌هایی با فضای محدود.

۵. کوپلر فشاری (Compression Coupler): کوپلر فشاری برای اعضایی طراحی شده است که میلگردها عمدتاً تحت نیروهای فشاری قرار دارند. طراحی این نوع کوپلر به گونه‌ای است که انتقال بارهای فشاری بدون ایجاد لغزش یا کمانش انجام می‌شود و عملکرد بسیار مناسبی در اعضای تحت بارهای محوری دارد. در برخی سیستم‌ها اتصال با استفاده از تجهیزات مکانیکی یا هیدرولیکی انجام می‌شود تا بیشترین استحکام ممکن ایجاد شود.

کاربردها: ستون‌های تحت بار زیاد، شمع‌های بتنی، دیوارهای برشی، سازه‌های صنعتی.

۶. کوپلر فشنگی (Sleeve Coupler): کوپلر فشنگی یا اسلیو یکی از انواع اتصالات مکانیکی است که برخلاف کوپلرهای رزوه‌ای، نیازی به رزوه‌کاری میلگرد ندارد. در این روش، دو میلگرد داخل یک غلاف فولادی قرار گرفته و با استفاده از دستگاه پرس هیدرولیکی، غلاف روی میلگرد فشرده می‌شود. این فرآیند اتصال دائمی و بسیار مقاومی ایجاد می‌کند. به دلیل حذف عملیات رزوه‌کاری، سرعت اجرای این روش بالا بوده و برای پروژه‌هایی با حجم زیاد عملیات اجرایی گزینه مناسبی محسوب می‌شود.

مزایا: عدم نیاز به رزوه‌کاری، نصب سریع، مقاومت کششی و فشاری بالا، مناسب برای میلگردهای قطور.

۷. کوپلر جوشی (Weldable Coupler): این نوع کوپلر از فولاد کم‌کربن تولید می‌شود تا قابلیت جوشکاری مناسبی داشته باشد. یک سمت کوپلر به میلگرد رزوه می‌شود و سمت دیگر به صفحات فلزی یا قطعات فولادی جوش داده می‌شود. به همین دلیل در سازه‌های ترکیبی فولادی و بتنی کاربرد فراوانی دارد.

کاربردها: سازه‌های فولادی ـ بتنی، اتصال میلگرد به بیس‌پلیت، پروژه‌های صنعتی.

۸. کوپلر گروتی (Grout Filled Coupler): کوپلر گروتی یکی از مهم‌ترین اتصالات در صنعت بتن پیش‌ساخته است. در این سیستم، یک سمت کوپلر به میلگرد رزوه می‌شود و سمت دیگر محل قرارگیری میلگرد انتظار است. پس از نصب، فضای داخلی کوپلر با گروت مخصوص پر شده و اتصال بسیار مقاومی ایجاد می‌شود. این روش علاوه بر سرعت بالا، کیفیت اجرای سازه‌های پیش‌ساخته را نیز افزایش می‌دهد.

کاربردها: ساختمان‌های پیش‌ساخته، پل‌های پیش‌ساخته، قطعات بتنی صنعتی، پروژه‌های انبوه‌سازی

9. کوپلر پیچی یا قفل‌شونده (Bolt / Locking Coupler): در پروژه‌های بازسازی، مقاوم‌سازی یا اتصال میلگردهای انتظار کوتاه (کمتر از ۲۰ سانتی‌متر) که امکان رزوه‌زنی وجود ندارد، از کوپلر پیچی استفاده می‌شود. این قطعه با پیچ‌های مقاومی که روی بدنه آن تعبیه شده، روی میلگرد قفل می‌شود و نیازی به رزوه کردن سر میلگرد ندارد.

چگونه کوپلر مناسب را انتخاب کنیم؟

انتخاب نوع کوپلر به عوامل مختلفی بستگی دارد، از جمله:

• قطر میلگرد
• امکان یا عدم امکان چرخش میلگرد
• نوع بارگذاری (کششی یا فشاری)
• محل اجرای اتصال
• نوع سازه
• شرایط اجرایی پروژه
• الزامات آیین‌نامه‌ای

به همین دلیل، پیش از انتخاب کوپلر باید نقشه‌های سازه، شرایط اجرایی و مشخصات فنی پروژه به‌طور کامل بررسی شوند تا مناسب‌ترین گزینه انتخاب شود.

استانداردهای فنی کوپلر میلگرد و الزامات آیین‌نامه‌ای

کوپلر میلگرد به عنوان یک اتصال مکانیکی در سازه‌های بتنی، باید توانایی انتقال نیروهای واردشده به میلگردها را بدون کاهش عملکرد سازه داشته باشد. به همین دلیل، طراحی، تولید و اجرای کوپلرها باید مطابق استانداردهای فنی معتبر انجام شود.

رعایت استانداردها باعث می‌شود کیفیت مواد اولیه، ابعاد قطعه، دقت رزوه‌ها، مقاومت مکانیکی و عملکرد نهایی اتصال تحت کنترل باشد. استفاده از کوپلرهای غیراستاندارد یا اجرای نادرست فرآیند رزوه‌زنی می‌تواند باعث کاهش مقاومت اتصال و ایجاد مشکلات جدی در سازه شود.

استانداردهای بین‌المللی مرتبط با کوپلر میلگرد

در سطح جهانی، استانداردهای مختلفی برای طراحی، تولید و ارزیابی اتصالات مکانیکی میلگرد تدوین شده است. از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

استاندارد ISO 15835: استاندارد ISO 15835 یکی از استانداردهای شناخته‌شده بین‌المللی در زمینه اتصالات مکانیکی میلگرد است که الزامات مربوط به طراحی، ساخت، آزمایش و عملکرد کوپلرها را مشخص می‌کند.

استاندارد ACI 318: آیین‌نامه ACI 318 یکی از معتبرترین مراجع طراحی سازه‌های بتن مسلح در جهان است که الزامات مربوط به استفاده از اتصالات مکانیکی میلگرد در سازه‌های بتنی را ارائه می‌دهد.

الزامات استاندارد در ایران

در ایران نیز استفاده از کوپلر میلگرد باید مطابق ضوابط آیین‌نامه‌های طراحی سازه‌های بتنی و استانداردهای مورد تأیید مراجع فنی کشور انجام شود. در پروژه‌های مهم، استفاده از محصولاتی که دارای تاییدیه‌های معتبر، گواهی کنترل کیفیت و سوابق اجرایی موفق هستند، اهمیت زیادی دارد. بر اساس مبحث نهم مقررات ملی ساختمان و آیین‌نامه بتن ایران (آبا)، استفاده از کوپلرها تابع ضوابط سخت‌گیرانه‌ای است تا ایمنی سازه تضمین شود.

مقاومت کششی: یک کوپلر استاندارد باید بتواند حداقل ۱۲۵ درصد مقاومت تسلیم (طراحی) میلگرد متصل‌شونده را تحمل کند. (در تست‌های کشش، همواره باید میلگرد پاره شود و کوپلر یا رزوه‌ها نباید دچار گسیختگی شوند).

پوشش بتن (کاور): ضخامت کاور بتن روی کوپلر باید متناسب با شرایط محیطی رعایت شود، چرا که ابعاد کوپلر بزرگتر از خود میلگرد است.

پراکندگی وصله‌ها: وصله‌های مکانیکی نباید در یک مقطع از سازه متمرکز باشند و باید با فواصل مشخصی از هم (Staggering) اجرا شوند تا از ایجاد صفحه ضعف در المان بتنی جلوگیری گردد.

مهم‌ترین آزمون‌های کنترل کیفیت کوپلر میلگرد

برای اطمینان از عملکرد صحیح کوپلرها، آزمایش‌های مختلفی روی آن‌ها انجام می‌شود. مهم‌ترین این آزمون‌ها عبارت‌اند از:

آزمون کشش کوپلر: در این آزمایش، اتصال کوپلر و میلگرد تحت نیروی کششی قرار می‌گیرد تا میزان مقاومت آن بررسی شود. یک کوپلر استاندارد باید بتواند نیرو را بدون جداشدگی یا شکست اتصال منتقل کند.

آزمون لغزش (Slip Test): در این آزمایش میزان جابه‌جایی میلگرد داخل کوپلر هنگام اعمال نیرو بررسی می‌شود. کاهش لغزش نشان‌دهنده کیفیت بالاتر اتصال و عملکرد بهتر رزوه‌ها است.

آزمون خستگی: در سازه‌هایی که تحت بارهای متناوب و دینامیکی قرار دارند، مانند پل‌ها و سازه‌های لرزه‌ای، مقاومت اتصال در برابر بارهای تکرارشونده اهمیت زیادی دارد. آزمون خستگی برای بررسی دوام کوپلر در این شرایط انجام می‌شود.

آزمون عملکرد لرزه‌ای: در مناطق زلزله‌خیز، کوپلرها باید توانایی حفظ عملکرد خود در برابر تغییر شکل‌های ناشی از زلزله را داشته باشند. این آزمایش‌ها میزان اطمینان اتصال در شرایط بحرانی را بررسی می‌کنند.

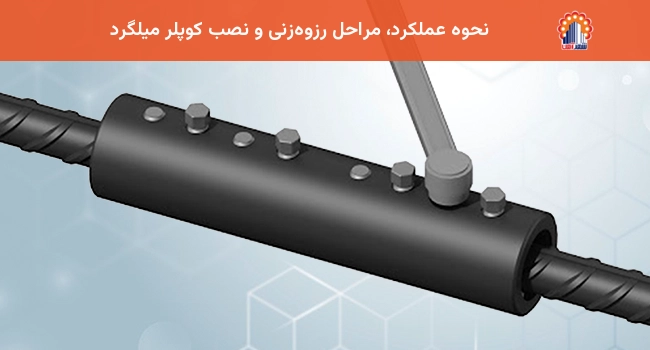

نحوه عملکرد، مراحل رزوه‌زنی و نصب کوپلر میلگرد

عملکرد صحیح کوپلر میلگرد به کیفیت رزوه‌کاری، دقت نصب و رعایت استانداردهای اجرایی وابسته است. اگر این مراحل مطابق ضوابط فنی انجام شوند، اتصال ایجادشده می‌تواند نیروهای کششی و فشاری را بدون لغزش و افت مقاومت بین دو میلگرد منتقل کند.

به همین دلیل، فرآیند اجرای کوپلر تنها به نصب یک قطعه فلزی محدود نمی‌شود، بلکه مجموعه‌ای از عملیات دقیق ماشین‌کاری، کنترل کیفیت و نصب اصولی را شامل می‌شود.

مراحل رزوه‌زنی میلگرد

رزوه‌کاری یکی از مهم‌ترین مراحل اجرای اتصال مکانیکی میلگرد است و کیفیت آن مستقیماً بر عملکرد نهایی کوپلر تأثیر می‌گذارد. این عملیات معمولاً در کارگاه یا محل پروژه و با استفاده از دستگاه‌های مخصوص انجام می‌شود.

۱. آماده‌سازی میلگرد: در اولین مرحله، انتهای میلگرد باید از هرگونه آلودگی، زنگ‌زدگی، بتن خشک‌شده، روغن یا گردوغبار پاک شود تا عملیات رزوه‌کاری با دقت انجام گیرد. سپس سر میلگرد با اره نواری یا اره دیسکی به‌صورت کاملاً عمود بر محور میلگرد (زاویه ۹۰ درجه) برش داده می‌شود. استفاده از برش‌های غیراستاندارد مانند هوا برش یا ابزارهایی که باعث لهیدگی انتهای میلگرد می‌شوند، کیفیت رزوه را کاهش داده و مجاز نیست.

۲. رزوه‌کاری میلگرد: پس از آماده‌سازی، میلگرد داخل دستگاه رزوه‌زن قرار می‌گیرد و بخش مشخصی از آن متناسب با طول کوپلر رزوه می‌شود.

در صنعت ساختمان دو روش اصلی برای ایجاد رزوه وجود دارد:

• رزوه‌کاری به روش رولینگ (نورد سرد): این روش رایج‌ترین و استانداردترین شیوه تولید رزوه است. در فرآیند رولینگ، بدون براده‌برداری از میلگرد، رزوه‌ها توسط غلتک‌های مخصوص روی سطح میلگرد شکل می‌گیرند. از آنجا که سطح مقطع میلگرد کاهش پیدا نمی‌کند، مقاومت مکانیکی آن حفظ شده و حتی در برخی موارد به دلیل عملیات کار سرد، استحکام ناحیه رزوه افزایش می‌یابد.
• رزوه‌کاری به روش براده‌برداری: در این روش، رزوه‌ها توسط ابزارهای تراش روی میلگرد ایجاد می‌شوند. اگرچه این روش همچنان در برخی پروژه‌ها مورد استفاده قرار می‌گیرد، اما به دلیل کاهش جزئی سطح مقطع میلگرد، امروزه روش رولینگ گزینه مناسب‌تر و استانداردتری محسوب می‌شود.

۳. کنترل کیفیت رزوه‌ها: پس از پایان عملیات رزوه‌کاری، کیفیت رزوه‌ها باید به‌طور کامل بررسی شود. کنترل کیفیت معمولاً با استفاده از گیج‌های مخصوص رزوه انجام می‌شود تا موارد زیر بررسی شوند: طول رزوه، عمق رزوه، گام رزوه، هم‌محوری رزوه، کیفیت سطح رزوه.

هرگونه نقص در این مرحله می‌تواند باعث کاهش مقاومت اتصال یا بروز مشکل هنگام نصب کوپلر شود.

۴. محافظت از رزوه‌ها: پس از تأیید کیفیت، رزوه‌ها تا زمان نصب توسط درپوش‌های پلاستیکی محافظ پوشانده می‌شوند.

این محافظ‌ها از آسیب مکانیکی، ورود گردوغبار، زنگ‌زدگی و تغییر شکل رزوه‌ها جلوگیری می‌کنند.

مراحل نصب کوپلر میلگرد

پس از آماده شدن میلگردها، عملیات نصب آغاز می‌شود. در این مرحله، ابتدا کوپلر روی میلگرد اول بسته می‌شود تا تقریباً نیمی از طول داخلی آن پر شود. سپس میلگرد دوم در سمت مقابل قرار گرفته و داخل کوپلر پیچانده می‌شود تا دو سر میلگرد در مرکز کوپلر به یکدیگر برسند. در پایان، اتصال توسط آچار مخصوص یا ابزار توصیه‌شده توسط تولیدکننده کاملاً محکم می‌شود تا هیچ‌گونه فاصله یا لقی بین دو میلگرد باقی نماند. اجرای صحیح این مرحله نقش مهمی در انتقال کامل نیرو و عملکرد سازه دارد.

نکات مهم هنگام اجرای کوپلر

برای دستیابی به حداکثر مقاومت اتصال، رعایت موارد زیر ضروری است:

• استفاده از کوپلر استاندارد و دارای گواهینامه معتبر
• رزوه‌کاری دقیق با دستگاه استاندارد
• کنترل کیفیت تمامی رزوه‌ها
• محافظت از رزوه‌ها تا زمان نصب
• نصب مطابق دستورالعمل تولیدکننده
• استفاده از نیروی اجرایی آموزش‌دیده
• جلوگیری از ضربه خوردن یا آسیب دیدن رزوه‌ها
• بررسی نهایی اتصال پیش از بتن‌ریزی

رعایت این نکات باعث می‌شود اتصال مکانیکی عملکردی مشابه یا حتی بهتر از میلگرد یکپارچه داشته باشد و مقاومت مورد انتظار سازه در برابر بارهای کششی، فشاری و لرزه‌ای حفظ شود.

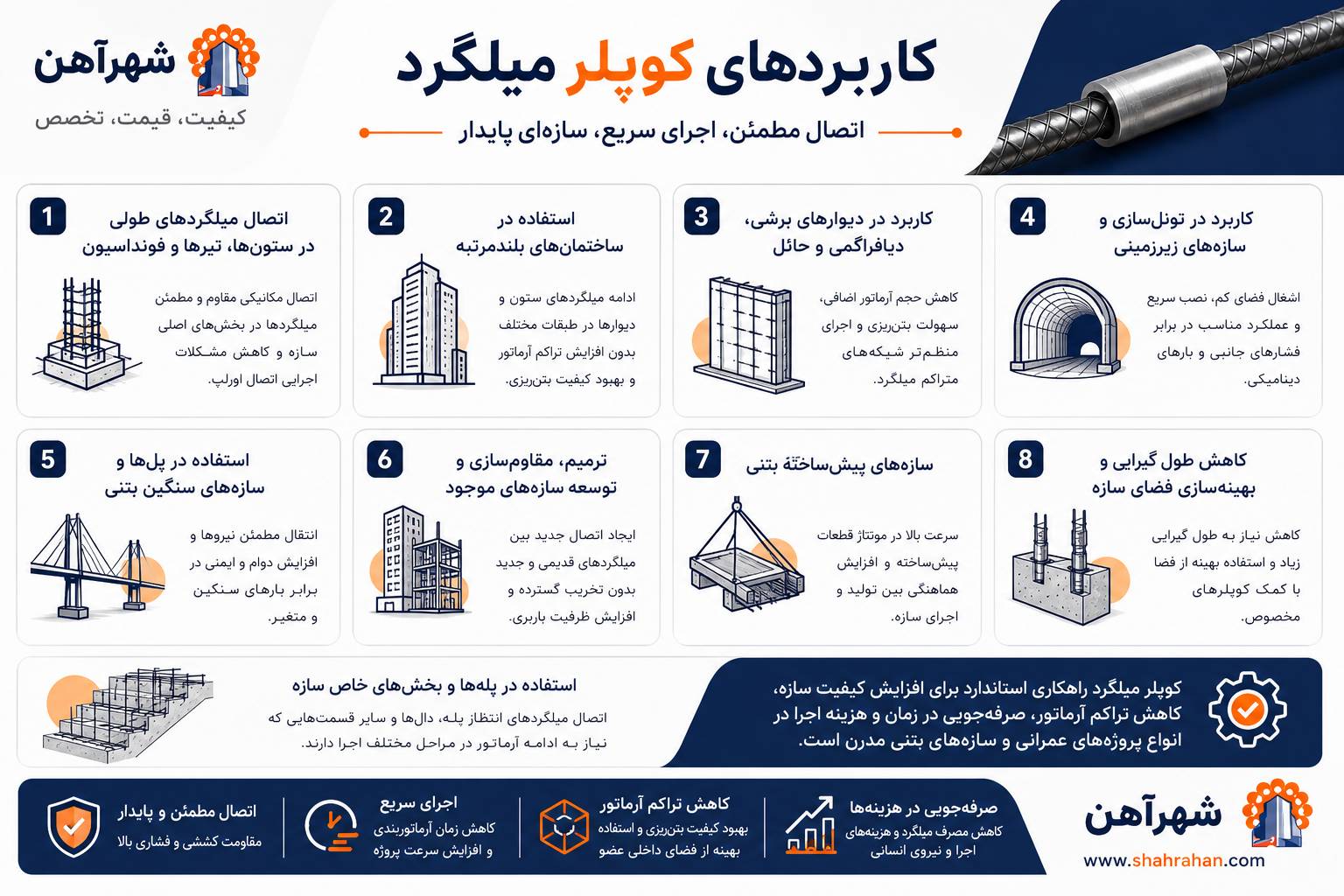

کاربردهای کوپلر میلگرد

کوپلر میلگرد به دلیل ایجاد اتصالی مقاوم، سریع و قابل اطمینان، در بسیاری از پروژه‌های عمرانی و سازه‌های بتنی مورد استفاده قرار می‌گیرد. این فناوری به‌ویژه در پروژه‌هایی که با محدودیت فضا، تراکم بالای آرماتور، نیاز به کاهش مصرف میلگرد یا الزامات مقاومت بالا مواجه هستند، جایگزین مناسبی برای روش‌های سنتی اتصال میلگرد محسوب می‌شود.

امروزه استفاده از کوپلر در پروژه‌های مختلفی مانند ساختمان‌های بلندمرتبه، پل‌ها، تونل‌ها، سدها، نیروگاه‌ها، سازه‌های پیش‌ساخته و پروژه‌های مقاوم‌سازی گسترش یافته است. مهم‌ترین کاربردهای کوپلر میلگرد عبارت‌اند از:

اتصال میلگردهای طولی در ستون‌ها، تیرها و فونداسیون

یکی از رایج‌ترین کاربردهای کوپلر میلگرد، اتصال میلگردهای طولی در بخش‌های اصلی سازه مانند ستون‌ها، تیرها، دیوارهای برشی و فونداسیون است.

در ساختمان‌های بلندمرتبه، به دلیل ارتفاع زیاد سازه، استفاده از میلگردهای بسیار بلند یا اتصال آن‌ها با روش اورلپ می‌تواند مشکلات اجرایی ایجاد کند. کوپلر این امکان را فراهم می‌کند که میلگردها در طول‌های مناسب به محل پروژه منتقل شده و در زمان اجرا به‌صورت مکانیکی به یکدیگر متصل شوند.

استفاده در ساختمان‌های بلندمرتبه

در برج‌ها و ساختمان‌های چندطبقه، ادامه‌دادن میلگردهای ستون و دیوارهای سازه‌ای در طبقات مختلف یکی از چالش‌های مهم اجرایی است. استفاده از کوپلر باعث می‌شود اتصال میلگردها در محل‌های مشخص و بدون افزایش بیش از حد تراکم آرماتور انجام شود.

این ویژگی علاوه بر افزایش سرعت آرماتوربندی، باعث بهبود کیفیت بتن‌ریزی در مقاطع پرتراکم می‌شود.

کاربرد در دیوارهای برشی، دیافراگمی و حائل

دیوارهای برشی و دیوارهای حائل معمولاً دارای شبکه‌های متراکم آرماتور هستند. در چنین شرایطی، اجرای اتصال اورلپ می‌تواند فضای زیادی اشغال کرده و عملیات بتن‌ریزی را دشوار کند. استفاده از کوپلر میلگرد در این بخش‌ها، حجم آرماتور اضافی را کاهش داده و امکان اجرای دقیق‌تر و منظم‌تر شبکه میلگرد را فراهم می‌کند.

کاربرد در تونل‌سازی و سازه‌های زیرزمینی

در پروژه‌های تونل‌سازی، مترو، پارکینگ‌های زیرزمینی و سایر سازه‌های مدفون، محدودیت فضا یکی از مهم‌ترین چالش‌های اجرایی است. کوپلر میلگرد به دلیل اشغال فضای کم و سرعت بالای نصب، گزینه‌ای مناسب برای این نوع پروژه‌ها محسوب می‌شود. همچنین مقاومت بالای اتصال مکانیکی باعث می‌شود این سیستم در برابر فشارهای جانبی و بارهای دینامیکی عملکرد مطلوبی داشته باشد.

استفاده در پل‌ها و سازه‌های سنگین بتنی

پل‌ها و سازه‌های بزرگ بتنی معمولاً تحت بارهای سنگین و متغیر قرار دارند. در این پروژه‌ها، کیفیت اتصال میلگردها اهمیت زیادی دارد. کوپلرهای استاندارد می‌توانند انتقال نیرو را به شکل مطمئن انجام داده و دوام سازه را افزایش دهند.

ترمیم، مقاوم‌سازی و توسعه سازه‌های موجود

در پروژه‌های بازسازی و مقاوم‌سازی، گاهی نیاز است میلگردهای جدید به آرماتورهای موجود متصل شوند. کوپلر میلگرد این امکان را فراهم می‌کند که بدون تخریب گسترده بخش‌های سازه، اتصال جدیدی بین میلگردهای قدیمی و جدید ایجاد شود. این روش در افزایش ظرفیت باربری سازه‌های قدیمی یا اصلاح بخش‌های آسیب‌دیده کاربرد زیادی دارد.

سازه‌های پیش‌ساخته بتنی

در صنعت قطعات پیش‌ساخته، سرعت مونتاژ و دقت اتصال اهمیت زیادی دارد. کوپلرهای میلگرد، به‌خصوص کوپلرهای گروتی، برای اتصال قطعات پیش‌ساخته مانند ستون‌ها، تیرها و پانل‌های بتنی در محل پروژه استفاده می‌شوند. این روش باعث کاهش زمان نصب و افزایش هماهنگی بین مراحل تولید و اجرای سازه می‌شود.

کاهش طول گیرایی و بهینه‌سازی فضای سازه

در برخی شرایط، استفاده از کوپلرهای مخصوص مانند کوپلرهای انتهایی می‌تواند نیاز به طول گیرایی زیاد میلگرد را کاهش دهد. این موضوع در بخش‌هایی که فضای کافی برای خم‌کاری یا ادامه میلگرد وجود ندارد، اهمیت زیادی دارد.

استفاده در پله‌ها و بخش‌های خاص سازه

کوپلرها در بخش‌هایی مانند اتصال میلگردهای انتظار پله، دال‌ها و قسمت‌هایی که نیاز به ادامه آرماتور در مراحل مختلف اجرا دارند نیز کاربرد دارند.

به‌طور کلی، هر پروژه‌ای که نیازمند اتصال مقاوم، کاهش تراکم آرماتور، افزایش سرعت اجرا و بهبود کیفیت سازه باشد، می‌تواند از فناوری کوپلر میلگرد بهره ببرد. به همین دلیل، این سیستم امروزه به یکی از راهکارهای استاندارد در اجرای سازه‌های بتنی مدرن تبدیل شده است.

دستگاه رزوه زن میلگرد (دستگاه کوپلر) چیست؟

برای استفاده از کوپلر میلگرد، انتهای میلگردها باید به شکل دقیق و استاندارد آماده شود تا امکان اتصال مکانیکی بین دو میلگرد فراهم شود. این فرآیند به وسیله دستگاه‌های مخصوصی انجام می‌شود که به آن‌ها دستگاه رزوه زن میلگرد یا دستگاه کوپلر میلگرد گفته می‌شود.

وظیفه اصلی این دستگاه‌ها ایجاد رزوه در انتهای میلگرد است تا میلگرد بتواند به‌وسیله کوپلر به میلگرد دیگر متصل شود. کیفیت رزوه ایجادشده تأثیر مستقیمی بر مقاومت، دوام و عملکرد نهایی اتصال دارد؛ به همین دلیل انتخاب دستگاه مناسب و اجرای صحیح فرآیند رزوه‌زنی از اهمیت بالایی برخوردار است.

دستگاه‌های رزوه زن میلگرد با توجه به نوع پروژه، حجم عملیات، قطر میلگردها و شرایط اجرایی در مدل‌های مختلف تولید می‌شوند. برخی مدل‌ها برای استفاده در کارگاه‌های بزرگ و تولید حجم بالای میلگرد رزوه‌شده طراحی شده‌اند، در حالی که مدل‌های قابل حمل برای پروژه‌هایی با محدودیت فضا یا نیاز به اجرای رزوه در محل کاربرد دارند.

انواع دستگاه رزوه زن میلگرد

به‌طور کلی، دستگاه‌های مورد استفاده برای آماده‌سازی میلگرد جهت اتصال با کوپلر را می‌توان از دو نظر دسته‌بندی کرد:

۱. دستگاه رزوه زن ثابت (کارگاهی)

دستگاه‌های رزوه زن ثابت یا کارگاهی، مدل‌های قدرتمندتری هستند که معمولاً در کارگاه‌های آرماتوربندی یا خطوط تولید قطعات بتنی مورد استفاده قرار می‌گیرند.

این دستگاه‌ها به دلیل ساختار مستحکم، قدرت بالاتر و دقت زیاد، برای پروژه‌هایی با حجم بالای عملیات رزوه‌زنی مناسب هستند. میلگردها معمولاً قبل از انتقال به محل پروژه توسط این دستگاه‌ها آماده شده و سپس برای نصب و اتصال ارسال می‌شوند.

مزایای دستگاه رزوه زن ثابت:

• سرعت بالای آماده‌سازی میلگردها
• دقت بیشتر در ایجاد رزوه
• قابلیت کار مداوم در پروژه‌های بزرگ
• امکان رزوه‌زنی میلگرد در سایزهای مختلف
• کاهش خطای انسانی در فرآیند آماده‌سازی

این نوع دستگاه بیشتر در پروژه‌های بزرگ مانند برج‌ها، کارخانه‌ها، سازه‌های صنعتی و پروژه‌های عمرانی گسترده استفاده می‌شود.

۲. دستگاه رزوه زن پرتابل (قابل حمل)

دستگاه‌های رزوه زن پرتابل برای پروژه‌هایی طراحی شده‌اند که امکان انتقال میلگرد به کارگاه ثابت وجود ندارد یا نیاز است عملیات رزوه‌زنی در محل اجرا انجام شود. ابعاد کوچک‌تر و وزن کمتر این دستگاه‌ها باعث شده است که در پروژه‌های ساختمانی متوسط، عملیات تعمیر و مقاوم‌سازی و فضاهای محدود کاربرد زیادی داشته باشند.

مزایای دستگاه رزوه زن پرتابل:

• قابلیت جابه‌جایی آسان
• امکان اجرای رزوه در محل پروژه
• مناسب برای فضاهای محدود
• کاهش نیاز به انتقال میلگردهای سنگین
• انعطاف‌پذیری بیشتر در عملیات اجرایی

اگرچه سرعت این دستگاه‌ها معمولاً کمتر از مدل‌های ثابت است، اما برای بسیاری از پروژه‌های اجرایی گزینه‌ای کاربردی و اقتصادی محسوب می‌شوند.

قیمت کوپلر میلگرد و عوامل مؤثر بر آن

قیمت کوپلر میلگرد یکی از فاکتورهای مهم در تصمیم‌گیری برای انتخاب این روش اتصال در پروژه‌های ساختمانی است. بسیاری از افراد در نگاه اول، هزینه خرید کوپلر را نسبت به روش سنتی اورلپ بیشتر در نظر می‌گیرند؛ اما بررسی دقیق هزینه‌های کلی پروژه نشان می‌دهد که استفاده از کوپلر می‌تواند در بسیاری از پروژه‌ها باعث کاهش هزینه‌های نهایی شود.

دلیل این موضوع، حذف طول همپوشانی میلگرد، کاهش مصرف فولاد، کاهش زمان اجرا، کاهش نیروی انسانی مورد نیاز و بهبود کیفیت آرماتوربندی است. بنابراین، قیمت کوپلر نباید تنها بر اساس هزینه خرید قطعه بررسی شود، بلکه باید صرفه‌جویی‌های ایجادشده در کل فرآیند اجرا نیز در نظر گرفته شود.

توجیه اقتصادی استفاده از کوپلر به عوامل مختلفی مانند سایز میلگرد، نوع سازه، تعداد اتصالات و شرایط اجرایی پروژه بستگی دارد.

در میلگردهای با قطر بالا، به‌خصوص سایزهای ۲۰، ۲۲، ۲۵ و بالاتر، مقدار میلگردی که در روش اورلپ برای همپوشانی مصرف می‌شود، قابل توجه است. در برخی شرایط، طول اورلپ می‌تواند به بیش از یک متر برسد که هزینه خرید میلگرد اضافی و حمل‌ونقل آن را افزایش می‌دهد.

در چنین پروژه‌هایی، هزینه خرید کوپلر و عملیات رزوه‌زنی معمولاً با حذف مصرف اضافی میلگرد جبران شده و حتی می‌تواند باعث کاهش هزینه‌های کلی شود.

علاوه بر صرفه‌جویی در مصالح، مزایای اقتصادی دیگری نیز وجود دارد:

• کاهش زمان اجرای آرماتوربندی
• کاهش نیاز به نیروی اجرایی
• کاهش پرت میلگرد
• کاهش مشکلات بتن‌ریزی در مناطق پرتراکم
• کاهش هزینه‌های اصلاح و تعمیر ناشی از خطاهای اجرایی

عوامل مؤثر بر قیمت کوپلر میلگرد

قیمت نهایی کوپلر به عوامل مختلفی بستگی دارد که شناخت آن‌ها به انتخاب محصول مناسب و مدیریت بهتر هزینه پروژه کمک می‌کند.

سایز و قطر میلگرد: یکی از مهم‌ترین عوامل تعیین‌کننده قیمت کوپلر، سایز میلگرد مورد استفاده است. هرچه قطر میلگرد بیشتر باشد، کوپلر به فولاد بیشتر، ابعاد بزرگ‌تر و فرآیند تولید دقیق‌تری نیاز دارد؛ بنابراین قیمت آن افزایش پیدا می‌کند. کوپلرهای مورد استفاده برای میلگردهای قطور معمولاً قیمت بالاتری دارند، اما در مقابل میزان صرفه‌جویی ناشی از حذف اورلپ نیز بیشتر خواهد بود.

نوع کوپلر میلگرد: کوپلرها در انواع مختلفی تولید می‌شوند و هر مدل با توجه به طراحی و کاربرد، قیمت متفاوتی دارد. کوپلرهای تخصصی به دلیل فرآیند ساخت پیچیده‌تر معمولاً قیمت بیشتری نسبت به مدل‌های استاندارد دارند.

جنس فولاد و کیفیت مواد اولیه: کیفیت فولاد استفاده‌شده در ساخت کوپلر تأثیر مستقیمی بر مقاومت و قیمت آن دارد. کوپلرهای تولیدشده از فولادهای آلیاژی استاندارد و دارای فرآیندهای کنترل کیفیت، عملکرد بهتر و دوام بیشتری دارند. استفاده از مواد اولیه نامرغوب ممکن است هزینه اولیه را کاهش دهد، اما می‌تواند خطر کاهش مقاومت اتصال و مشکلات اجرایی در آینده را افزایش دهد.

برند تولیدکننده و گواهینامه‌های کیفیت: برندهای معتبر که دارای سابقه تولید، کنترل کیفیت دقیق و تاییدیه‌های فنی هستند، معمولاً محصولات خود را با قیمت بالاتری عرضه می‌کنند. با این حال، در پروژه‌های مهم عمرانی، اطمینان از کیفیت محصول اهمیت بیشتری از تفاوت جزئی قیمت دارد؛ زیرا عملکرد اتصال مستقیماً بر ایمنی سازه تأثیر می‌گذارد.

حجم خرید و تعداد سفارش: تعداد کوپلر مورد نیاز پروژه نیز بر قیمت نهایی تأثیرگذار است. معمولاً خرید عمده باعث کاهش قیمت واحد می‌شود و تأمین‌کنندگان برای سفارش‌های بزرگ شرایط اقتصادی‌تری ارائه می‌دهند.

نوسانات قیمت فولاد و ارز: از آنجا که کوپلر یک محصول فولادی است، تغییرات قیمت مواد اولیه، بازار آهن‌آلات و نرخ ارز می‌تواند روی قیمت نهایی آن تأثیر بگذارد.

به همین دلیل، قیمت کوپلر ممکن است در بازه‌های زمانی مختلف تغییر کند و برای خرید پروژه‌های بزرگ، استعلام قیمت روز اهمیت زیادی دارد.

راهنمای خرید کوپلر میلگرد

برای انتخاب کوپلر مناسب، تنها توجه به قیمت کافی نیست. یک خرید اصولی باید بر اساس مشخصات فنی پروژه انجام شود.

مهم‌ترین نکات هنگام خرید کوپلر میلگرد عبارت‌اند از:

• انتخاب سایز مناسب مطابق نقشه‌های سازه
• بررسی کیفیت فولاد و فرآیند تولید
• اطمینان از استاندارد بودن رزوه‌ها
• بررسی تاییدیه‌ها و گواهی‌های کنترل کیفیت
• انتخاب نوع مناسب کوپلر متناسب با کاربرد
• خرید از تأمین‌کننده معتبر

انتخاب صحیح کوپلر باعث می‌شود علاوه بر کاهش هزینه‌های اجرایی، کیفیت و دوام سازه نیز افزایش پیدا کند.

در نهایت، کوپلر میلگرد را نباید صرفاً یک قطعه مصرفی در نظر گرفت؛ بلکه این محصول یک راهکار مهندسی برای بهینه‌سازی هزینه، افزایش سرعت اجرا و ایجاد اتصال مطمئن در سازه‌های بتنی است.

مقایسه روش‌های اتصال میلگرد: اورلپ و کوپلر

اورلپ یا وصله پوششی، روشی سنتی برای اتصال میلگردها است که در آن دو میلگرد به طول مشخصی روی یکدیگر قرار گرفته و با استفاده از سیم آرماتوربندی به هم بسته می‌شوند. در این روش، انتقال نیرو از یک میلگرد به میلگرد دیگر از طریق بتن اطراف و چسبندگی بین میلگرد و بتن صورت می‌گیرد. طول این همپوشانی (طول اورلپ) بر اساس قطر میلگرد، مقاومت بتن، نوع میلگرد و تنش‌های وارده محاسبه می‌شود و باید مطابق با آیین‌نامه‌های بتن ایران (مانند بند ۲۰-۵-۲-۲-۳ آیین نامه بتن) و استانداردهای بین‌المللی مانند ACI R21.3.2.3 باشد.

کوپلر یا وصله مکانیکی، یک ابزار فلزی توخالی و رزوه شده است که برای اتصال سر به سر دو میلگرد به یکدیگر به کار می‌رود. این روش، یک اتصال مکانیکی پیوسته و قوی بین میلگردها ایجاد می‌کند که انتقال بار را مستقیماً از یک میلگرد به میلگرد دیگر انجام می‌دهد و وابستگی کمتری به بتن اطراف دارد. استفاده از کوپلرها به دلیل مزایای فنی و اقتصادی فراوان، به ویژه در پروژه‌های بزرگ و سازه‌هایی که نیاز به مقاومت بالا در برابر نیروهای لرزه‌ای دارند، رو به افزایش است.

برای درک سریع تفاوت‌های اصلی بین روش اورلپ و کوپلر، جدول مقایسه‌ای زیر را مشاهده کنید:

مقایسه جامع اورلپ و کوپلر بر اساس معیارهای کلیدی

وابستگی به بتن و مقاومت لرزه‌ای در اورلپ: در روش اورلپ، انتقال نیروهای کششی و فشاری از یک میلگرد به میلگرد دیگر کاملاً وابسته به بتن اطراف و چسبندگی بین میلگرد و بتن است. این وابستگی باعث می‌شود که در صورت آسیب دیدن بتن (مانند ترک‌خوردگی یا خرد شدن)، یکپارچگی اتصال به خطر بیفتد. در شرایط بارهای چرخه‌ای و دینامیکی، به ویژه در مناطق لرزه‌خیز، عملکرد اورلپ برای میلگردهای با قطر بالا (مانند ۲۵، ۲۸، ۳۲ و ۳۶ میلی‌متر) بسیار ضعیف و غیرقابل اطمینان است. این روش نمی‌تواند شکل‌پذیری لازم را در میلگرد حفظ کند و ممکن است منجر به شکست ناگهانی سازه شود.

استقلال کوپلر و حفظ انسجام در برابر نیروها: کوپلرها با ایجاد یک اتصال مکانیکی مستقیم بین میلگردها، انتقال بار را به صورت مستقل از بتن انجام می‌دهند. این ویژگی باعث می‌شود که اتصال کوپلر، یکپارچگی سازه را در برابر انواع نیروهای استاتیک، دینامیک و به ویژه لرزه‌ای به نحو احسن حفظ کند. کوپلرها به گونه‌ای طراحی شده‌اند که شکل‌پذیری میلگرد را حفظ کرده و از شکست‌های ناگهانی جلوگیری می‌کنند، که این امر برای ایمنی سازه در برابر زلزله حیاتی است. طبق برخی منابع (Parskaveh)، اتصالات کوپلر تا ۲۵ درصد قوی‌تر از اتصالات اورلپ هستند.

طول همپوشانی و افزایش مصرف در اورلپ: یکی از معایب اصلی روش اورلپ، نیاز به طول همپوشانی قابل توجه است. این طول اضافی میلگرد، منجر به افزایش چشمگیر مصرف کلی میلگرد در پروژه می‌شود. طبق آیین‌نامه‌ها، طول وصله کششی در اورلپ می‌تواند تا ۱.۳ برابر طول مورد نیاز برای انتقال تنش باشد. این موضوع نه تنها هزینه‌های مستقیم خرید میلگرد را بالا می‌برد، بلکه ضایعات میلگرد را نیز افزایش داده و مدیریت مواد را پیچیده‌تر می‌کند. در پروژه‌های بزرگ، این افزایش مصرف می‌تواند به ده‌ها تن میلگرد اضافی تبدیل شود.

صرفه‌جویی ۱۵ درصدی در میلگرد با کوپلر: در مقابل، کوپلرها با اتصال سر به سر میلگردها، نیاز به طول همپوشانی را به طور کامل حذف می‌کنند. این ویژگی منجر به کاهش قابل توجه مصرف میلگرد می‌شود که می‌تواند تا ۱۵ درصد از کل میلگرد مصرفی در پروژه را کاهش دهد. این صرفه‌جویی نه تنها هزینه‌های مواد اولیه را به شدت پایین می‌آورد، بلکه ضایعات میلگرد را نیز به حداقل می‌رساند و به پایداری زیست‌محیطی پروژه کمک می‌کند. این کاهش مصرف، به ویژه در میلگردهای گران‌قیمت مانند میلگرد روکش اپوکسی یا میلگرد گالوانیزه، اهمیت بیشتری پیدا می‌کند.

ازدحام آرماتور و کیفیت بتن‌ریزی: استفاده از روش اورلپ، به دلیل همپوشانی میلگردها، منجر به ازدحام شدید آرماتور در نقاط اتصال می‌شود. این تراکم بالا، فضای کافی برای عبور بتن و ویبره زدن مناسب را از بین می‌برد. در نتیجه، بتن‌ریزی به سختی انجام شده و احتمال ایجاد حفره‌های هوایی (لانه زنبوری) و عدم توزیع یکنواخت بتن در اطراف میلگردها افزایش می‌یابد. این مشکل می‌تواند مقاومت سازه را به شدت کاهش داده و منجر به ترک‌خوردگی و ضعف‌های ساختاری شود.

کوپلرها با ایجاد یک اتصال منظم و سر به سر، ازدحام آرماتور را به حداقل می‌رسانند. این آرایش منظم میلگردها، فضای کافی برای جریان یافتن بتن و ویبره زدن موثر را فراهم می‌کند. در نتیجه، بتن‌ریزی با کیفیت بالاتر و بدون ایجاد حفره انجام شده و بتن به طور یکنواخت در تمام مقطع توزیع می‌شود. این امر به افزایش مقاومت و دوام سازه کمک شایانی می‌کند.

طراحی بهینه، کاهش وزن و ابعاد ستون با کوپلر: کوپلرها امکان طراحی بهینه‌تر سازه را فراهم می‌کنند. با کاهش مصرف میلگرد و حذف طول همپوشانی، مهندسان می‌توانند ابعاد مقاطع بتنی (مانند ستون‌ها و تیرها) را کوچک‌تر طراحی کنند. این کاهش ابعاد، نه تنها وزن کلی سازه را کاهش می‌دهد، بلکه فضای مفید بیشتری را در اختیار معماران قرار می‌دهد. همچنین، امکان اتصال میلگردهای با قطرهای متفاوت نیز وجود دارد که انعطاف‌پذیری بیشتری در طراحی ایجاد می‌کند.

محدودیت اورلپ برای میلگردهای قطور (بر اساس ACI R21.3.2.3): روش اورلپ معمولاً برای میلگردهای با قطر کوچک و متوسط مناسب است. با افزایش قطر میلگرد، طول همپوشانی مورد نیاز به شدت افزایش می‌یابد که علاوه بر مشکلات ازدحام، کارایی این روش را کاهش می‌دهد. طبق استانداردهایی مانند ACI R21.3.2.3، استفاده از وصله پوششی برای میلگردهای با قطر بالا (مانند ۳۲ میلی‌متر و بیشتر) در مناطق لرزه‌خیز و تحت بارهای چرخه‌ای توصیه نمی‌شود، زیرا عملکرد قابل اعتمادی ندارند و نمی‌توانند شکل‌پذیری لازم را تأمین کنند.

سرعت نصب، ابزارها و پیچیدگی محاسبات: در نگاه اول، نصب اورلپ ممکن است سریع‌تر به نظر برسد، زیرا تنها نیاز به قرار دادن دو میلگرد روی هم و بستن آن‌ها با سیم آرماتوربندی دارد. با این حال، این روش نیازمند محاسبات دقیق طول همپوشانی بر اساس آیین‌نامه‌ها و شرایط پروژه است که می‌تواند پیچیده و زمان‌بر باشد و احتمال خطای انسانی را افزایش دهد. همچنین، بازرسی کیفیت اتصالات اورلپ پس از بتن‌ریزی بسیار دشوار است.

نصب کوپلر شامل دو مرحله اصلی است: رزوه زنی سر میلگردها (با استفاده از دستگاه رزوه زنی) و سپس اتصال کوپلر و سفت کردن آن. این فرآیند نیاز به ابزارهای تخصصی و دقت بیشتری دارد. با این حال، کوپلرها نیاز به محاسبات پیچیده طول وصله را از بین می‌برند و به دلیل ماهیت مکانیکی، بازرسی کیفیت آن‌ها آسان‌تر و قابل اطمینان‌تر است. اگرچه هر اتصال کوپلر ممکن است کمی زمان‌برتر از بستن یک اورلپ باشد، اما سرعت کلی اجرای پروژه به دلیل کاهش ازدحام، بتن‌ریزی آسان‌تر و حذف زمان انتظار برای خشک شدن بتن، افزایش می‌یابد. (Parskaveh: اتصالات کوپلر ۴ تا ۱۰۰ برابر کوتاه‌تر هستند).

هزینه‌ها و صرفه اقتصادی: بسیاری تصور می‌کنند که اورلپ یک راه حل «کم‌هزینه» است، زیرا تنها به سیم آرماتوربندی نیاز دارد. اما این دیدگاه، هزینه‌های پنهان و غیرمستقیم اورلپ را نادیده می‌گیرد. این هزینه‌ها شامل موارد زیر است:

• افزایش مصرف میلگرد: به دلیل طول همپوشانی، میلگرد بیشتری مصرف می‌شود.
• افزایش زمان و نیروی کار: برای بستن میلگردهای بیشتر و رفع مشکلات بتن‌ریزی.
• کاهش کیفیت بتن‌ریزی: منجر به نیاز به ترمیم یا کاهش عمر مفید سازه.
• کاهش مقاومت لرزه‌ای: ریسک بالای آسیب در زلزله و هزینه‌های احتمالی بازسازی.
• مشکلات بازرسی: افزایش ریسک کیفیت پایین و نیاز به نظارت بیشتر.

در مقابل، کوپلرها هزینه اولیه بالاتری دارند (هزینه خرید کوپلر و رزوه زنی)، اما در بلندمدت منجر به صرفه‌جویی کلی در پروژه می‌شوند. این صرفه‌جویی شامل موارد زیر است:

• کاهش ۱۵ درصدی مصرف میلگرد: صرفه‌جویی قابل توجه در هزینه‌های مواد.
• کاهش زمان اجرا: به دلیل سرعت بالاتر بتن‌ریزی و حذف برخی مراحل.
• کیفیت بالاتر سازه: کاهش نیاز به ترمیم و افزایش عمر مفید.
• افزایش ایمنی و مقاومت لرزه‌ای: کاهش ریسک آسیب در حوادث طبیعی.
• کاهش هزینه‌های پنهان: به دلیل بتن‌ریزی مطلوب و بازرسی آسان‌تر.

بنابراین، با در نظر گرفتن چرخه عمر کامل پروژه، کوپلرها اغلب گزینه اقتصادی‌تری هستند.

اورلپ یا کوپلر، کدام برای پروژه شما مناسب است؟

برای یک انتخاب هوشمندانه، توصیه می‌شود که:

• اولاً، اهمیت سازه را بسنجید: آیا سازه در منطقه لرزه‌خیز قرار دارد؟ آیا یک سازه حیاتی است که شکست آن عواقب جبران‌ناپذیری دارد؟ اگر پاسخ مثبت است، کوپلر را در اولویت قرار دهید.
• ثانیاً، به قطر میلگردها توجه کنید: اگر از میلگردهای با قطر بالا استفاده می‌کنید، اورلپ گزینه مناسبی نیست.
• ثالثاً، هزینه‌های پنهان اورلپ را محاسبه کنید: صرفه‌جویی در میلگرد، کاهش زمان اجرا و کیفیت بالاتر بتن‌ریزی با کوپلر می‌تواند به سرعت هزینه‌های اولیه آن را جبران کند.
• رابعاً، با مهندس مشاور خود مشورت کنید: یک مهندس سازه مجرب می‌تواند با توجه به جزئیات پروژه شما، بهترین روش اتصال را توصیه کند.

نتیجه‌گیری

کوپلر میلگرد یک نوآوری مهم و تحول‌آفرین در صنعت ساختمان است که با ارائه اتصالی قوی، مطمئن و کارآمد برای میلگردها، به بهبود کیفیت، سرعت و اقتصاد پروژه‌های عمرانی کمک می‌کند. این تکنولوژی با برطرف کردن محدودیت‌ها و معایب روش‌های سنتی مانند اورلپ، امکان طراحی و اجرای سازه‌هایی با دوام‌تر، ایمن‌تر و با عملکرد لرزه‌ای بهتر را فراهم می‌کند. انتخاب و استفاده صحیح از انواع کوپلر، با رعایت دقیق استانداردهای فنی و توجه به عوامل موثر بر قیمت، نقش بسزایی در افزایش دوام و ایمنی سازه‌های بتنی دارد. با توجه به مزایای فراوان آن در کاهش مصرف میلگرد، افزایش سرعت اجرا، کاهش تراکم آرماتور و تضمین انتقال کامل نیرو، انتظار می‌رود کاربرد کوپلر میلگرد در آینده بیش از پیش گسترش یابد و به عنوان یک استاندارد در صنعت ساخت و ساز مدرن شناخته شود. درک عمیق از این فناوری، گامی مهم در جهت ساخت و ساز پایدار و ایمن است.
