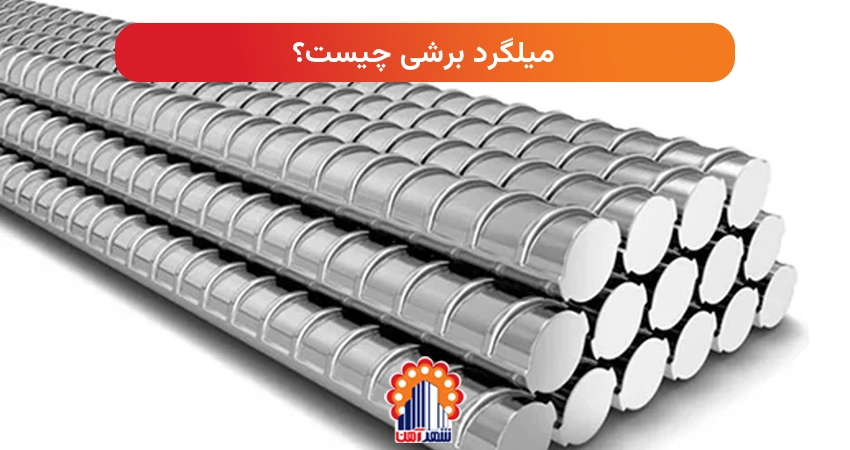

میلگرد برشی چیست؟

در سازه‌های بتن‌آرمه، تنها مقاومت بتن برای تحمل تمام نیروهای واردشده کافی نیست. اگرچه بتن در برابر فشار عملکرد بسیار خوبی دارد، اما در مقابل نیروهای کششی و برشی آسیب‌پذیر است و در صورت عدم تقویت، ممکن است دچار ترک‌های مورب یا حتی شکست ناگهانی شود. به همین دلیل از انواع مختلف میلگرد برای افزایش ظرفیت باربری بتن استفاده می‌شود که یکی از مهم‌ترین آن‌ها میلگرد برشی است.

میلگرد برشی با مهار نیروهای برشی، جلوگیری از گسترش ترک‌های مورب و افزایش یکپارچگی اعضای سازه‌ای، نقش مهمی در ایمنی ساختمان ایفا می‌کند. این میلگردها در بخش‌هایی مانند تیر، ستون، فونداسیون، دال و تیرچه به کار می‌روند و به ویژه در سازه‌هایی که تحت بارهای سنگین یا نیروهای جانبی ناشی از زلزله و باد قرار دارند، اهمیت بیشتری پیدا می‌کنند.

در ادامه این مقاله، به طور کامل با میلگرد برشی، انواع آن، کاربردها، نحوه عملکرد، ضوابط اجرایی، تفاوت آن با میلگرد خمشی و نکات مهم اجرای آن آشنا خواهید شد. ا ما در سایت آهن آلات شهر آهن همراه باشید.

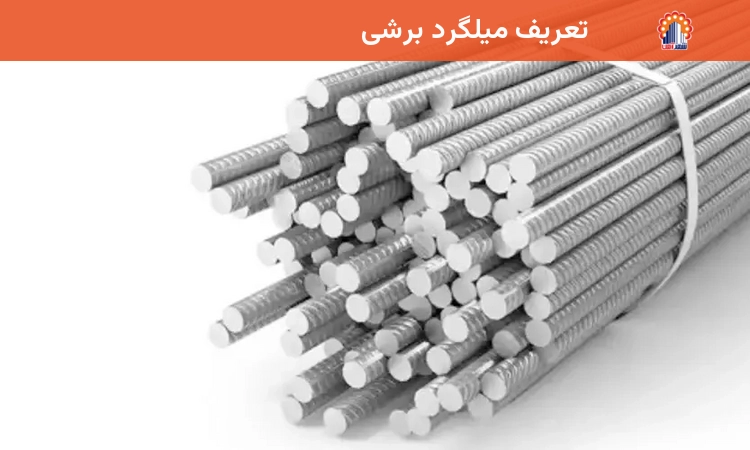

تعریف میلگرد برشی

میلگرد برشی (Shear Reinforcement) به مجموعه‌ای از آرماتورهای عرضی گفته می‌شود که برای افزایش مقاومت اعضای بتن‌آرمه در برابر نیروهای برشی مورد استفاده قرار می‌گیرند. این میلگردها معمولاً به شکل خاموت، سنجاقی، رکابی یا آرماتورهای مایل اجرا می‌شوند و در کنار میلگردهای طولی، سیستم مقاومی را تشکیل می‌دهند که از ایجاد ترک‌های برشی و شکست ناگهانی عضو جلوگیری می‌کند.

برخلاف میلگردهای طولی که وظیفه تحمل نیروهای کششی و خمشی را بر عهده دارند، میلگردهای برشی برای مقابله با تنش‌های برشی طراحی می‌شوند. زمانی که نیروی برشی از ظرفیت تحمل بتن بیشتر شود، ترک‌هایی با زاویه حدود ۴۵ درجه در بتن ایجاد می‌شود. در این شرایط، میلگرد برشی وارد عمل شده و با انتقال نیرو بین دو طرف ترک، مانع گسترش آن و در نهایت جلوگیری از گسیختگی عضو می‌شود.

استفاده از میلگرد برشی علاوه بر افزایش مقاومت برشی، باعث بهبود شکل‌پذیری سازه، کنترل تغییرشکل‌ها، حفظ یکپارچگی بتن و افزایش ایمنی ساختمان در برابر بارهای دینامیکی مانند زلزله نیز می‌شود.

نیروهای برشی چگونه در سازه ایجاد می‌شوند؟

برای درک بهتر اهمیت میلگرد برشی، ابتدا باید با مفهوم نیروی برشی آشنا شوید.

نیروی برشی زمانی ایجاد می‌شود که دو بخش از یک عضو سازه‌ای تمایل داشته باشند در اثر بارهای واردشده، نسبت به یکدیگر بلغزند یا جابه‌جا شوند. این نیرو معمولاً در نزدیکی تکیه‌گاه‌های تیر، محل اتصال تیر به ستون، اطراف ستون‌های فونداسیون و سایر نواحی بحرانی سازه بیشترین مقدار را دارد.

بتن مقاومت بسیار بالایی در برابر فشار دارد، اما در برابر نیروهای برشی عملکرد ضعیف‌تری از خود نشان می‌دهد. در نتیجه، اگر عضو بتنی به درستی مسلح نشده باشد، ترک‌های مورب در آن ایجاد شده و احتمال شکست برشی افزایش می‌یابد. از آنجا که شکست برشی معمولاً بدون تغییر شکل قابل توجه و به صورت ناگهانی رخ می‌دهد، یکی از خطرناک‌ترین انواع خرابی در سازه‌های بتن‌آرمه محسوب می‌شود.

به همین دلیل، مهندسان با استفاده از میلگردهای برشی، ظرفیت برشی عضو را افزایش داده و احتمال وقوع چنین شکست‌هایی را به حداقل می‌رسانند.

میلگرد برشی چگونه عمل می‌کند؟

عملکرد میلگرد برشی بر پایه مهار ترک‌های مورب و انتقال نیروهای برشی است.

هنگامی که بارهای وارده به تیر، ستون یا فونداسیون افزایش پیدا می‌کند، ابتدا ترک‌های ریز مورب در بتن به وجود می‌آیند. اگر این ترک‌ها کنترل نشوند، به سرعت گسترش یافته و باعث شکست عضو خواهند شد. میلگردهای برشی پس از ایجاد این ترک‌ها وارد عمل شده و مانند پلی بین دو طرف ترک عمل می‌کنند. به این ترتیب، بخشی از نیروی برشی توسط میلگرد جذب شده و از باز شدن بیشتر ترک جلوگیری می‌شود.

علاوه بر این، خاموت‌ها و سایر آرماتورهای برشی با محصور کردن میلگردهای طولی، از کمانش آن‌ها تحت بارهای فشاری جلوگیری کرده و هسته بتنی را در جای خود نگه می‌دارند. این ویژگی به ویژه در ستون‌ها و نواحی بحرانی سازه اهمیت زیادی دارد و موجب افزایش شکل‌پذیری و مقاومت لرزه‌ای ساختمان می‌شود.

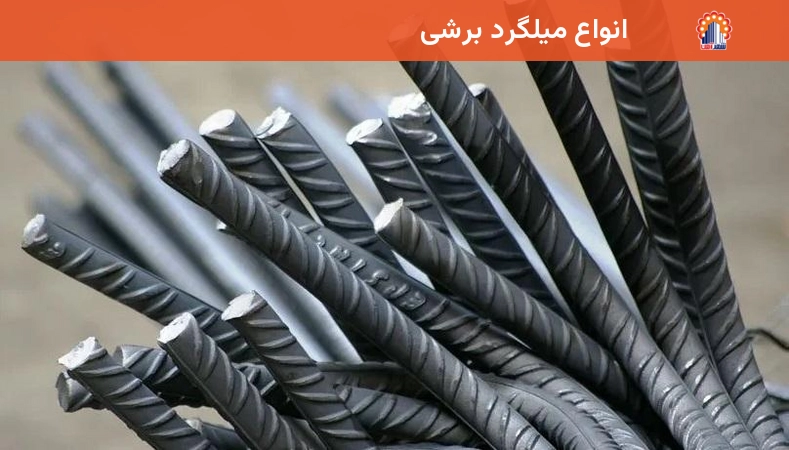

انواع میلگرد برشی

میلگردهای برشی با توجه به نوع عملکرد و محل استفاده، در اشکال مختلفی تولید و اجرا می‌شوند. انتخاب هر یک از این انواع به طراحی سازه، میزان نیروهای برشی و شرایط اجرایی پروژه بستگی دارد.

1- خاموت قائم: خاموت قائم رایج‌ترین نوع میلگرد برشی در سازه‌های بتن‌آرمه است. این میلگرد به صورت حلقه‌های بسته در اطراف میلگردهای طولی قرار می‌گیرد و وظیفه اصلی آن کنترل نیروهای برشی، جلوگیری از گسترش ترک‌های مورب و حفظ موقعیت میلگردهای طولی است. در بیشتر تیرها و ستون‌های بتنی، خاموت قائم عنصر اصلی تأمین مقاومت برشی محسوب می‌شود.

2- خاموت مایل: در سازه‌هایی که نیروهای برشی بسیار زیاد است، از خاموت‌های مایل استفاده می‌شود. این خاموت‌ها با زاویه مشخص نسبت به محور عضو اجرا شده و مسیر انتقال نیروهای برشی را بهبود می‌بخشند. اگرچه امروزه استفاده از خاموت قائم متداول‌تر است، اما خاموت مایل همچنان در برخی طراحی‌های خاص کاربرد دارد.

3- میلگرد سنجاقی: میلگرد سنجاقی به شکل U یا قلاب‌دار ساخته می‌شود و معمولاً برای تکمیل عملکرد خاموت‌ها و جلوگیری از باز شدن آن‌ها به کار می‌رود. این نوع میلگرد علاوه بر افزایش استحکام شبکه آرماتوربندی، باعث بهبود عملکرد لرزه‌ای اعضای سازه‌ای نیز می‌شود.

4- میلگرد رکابی: میلگرد رکابی یکی دیگر از آرماتورهای برشی است که بیشتر برای مهار میلگردهای طولی و تقویت موضعی در بخش‌های خاص سازه مورد استفاده قرار می‌گیرد. این میلگرد معمولاً در محل‌هایی که تمرکز تنش بیشتر است، نقش مهمی در افزایش مقاومت برشی ایفا می‌کند.

5- میلگرد برشی باز: در برخی اتصالات یا محل‌هایی که امکان اجرای خاموت بسته وجود ندارد، از میلگرد برشی باز استفاده می‌شود. این نوع آرماتور اگرچه نسبت به خاموت بسته کاربرد محدودتری دارد، اما در برخی جزئیات اجرایی گزینه مناسبی برای تأمین مقاومت برشی محسوب می‌شود.

کاربرد میلگرد برشی در سازه‌های بتنی

میلگرد برشی تقریباً در تمام اعضای بتن‌آرمه که در معرض نیروهای برشی قرار دارند، استفاده می‌شود. محل قرارگیری، شکل و تراکم این میلگردها بر اساس محاسبات سازه‌ای و الزامات آیین‌نامه تعیین می‌شود تا عضو بتواند بدون ایجاد ترک‌های خطرناک، بارهای واردشده را تحمل کند. مهم‌ترین کاربردهای میلگرد برشی عبارت‌اند از:

میلگرد برشی در تیر

تیرها بیشترین تنش‌های برشی را در نزدیکی تکیه‌گاه‌ها تحمل می‌کنند. به همین دلیل، میلگردهای برشی در این نواحی با فاصله کمتری نسبت به سایر قسمت‌های تیر اجرا می‌شوند. این آرماتورها معمولاً به شکل خاموت‌های بسته هستند و وظیفه آن‌ها جلوگیری از ایجاد ترک‌های مورب، افزایش ظرفیت برشی و حفظ یکپارچگی تیر است.

اگر در طراحی یا اجرای خاموت‌های تیر دقت کافی وجود نداشته باشد، احتمال شکست برشی افزایش پیدا می‌کند. این نوع شکست معمولاً بدون هشدار قبلی رخ می‌دهد و نسبت به شکست خمشی خطرناک‌تر است. به همین دلیل، کنترل فاصله خاموت‌ها، قطر میلگرد و نحوه اجرای آن‌ها از مهم‌ترین بخش‌های طراحی تیرهای بتن‌آرمه محسوب می‌شود.

میلگرد برشی در ستون

اگرچه ستون‌ها بیشتر تحت بارهای فشاری قرار دارند، اما در عمل نیروهای جانبی ناشی از زلزله، باد و تغییرشکل سازه باعث ایجاد تنش‌های برشی و خمشی نیز می‌شوند. به همین دلیل، استفاده از میلگرد برشی در ستون‌ها یکی از الزامات طراحی سازه‌های بتن‌آرمه است. خاموت‌های ستون علاوه بر تحمل نیروهای برشی، وظایف مهم دیگری نیز بر عهده دارند که عبارت‌اند از:

• جلوگیری از کمانش میلگردهای طولی
• محصور کردن هسته بتنی و افزایش مقاومت آن
• افزایش شکل‌پذیری ستون
• کنترل ترک‌های ناشی از بارهای جانبی
• بهبود عملکرد ستون در هنگام زلزله

در نواحی بحرانی ستون، مانند محل اتصال تیر به ستون یا پای ستون، فاصله خاموت‌ها معمولاً کاهش داده می‌شود تا مقاومت برشی و لرزه‌ای عضو افزایش یابد.

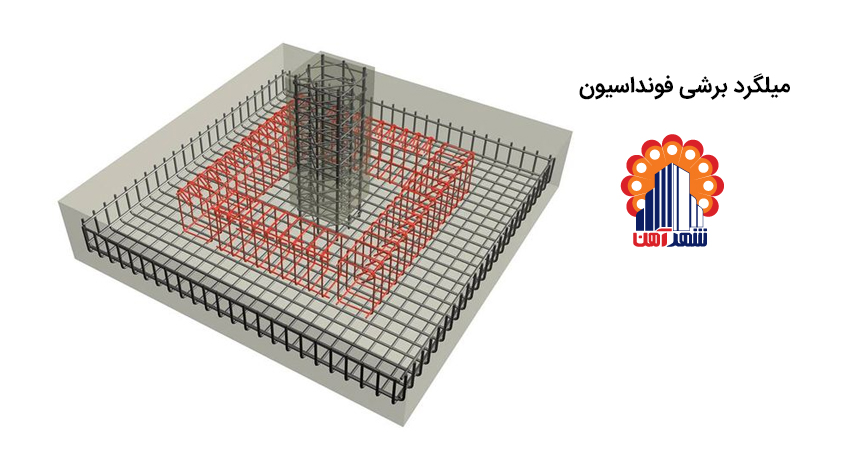

میلگرد برشی در فونداسیون

فونداسیون وظیفه انتقال بار کل سازه به زمین را بر عهده دارد و همواره تحت اثر نیروهای ثقلی و جانبی قرار می‌گیرد. در صورتی که ظرفیت برشی فونداسیون کافی نباشد، احتمال ایجاد ترک یا شکست برشی در اطراف ستون‌ها و نواحی پرتنش افزایش پیدا می‌کند.

میلگردهای برشی در فونداسیون باعث توزیع مناسب نیروها، کاهش تمرکز تنش و افزایش ظرفیت باربری بتن می‌شوند. نوع، قطر، تعداد و فاصله این میلگردها بر اساس محاسبات سازه‌ای تعیین می‌شود و باید مطابق نقشه‌های اجرایی اجرا شوند.

در فونداسیون‌های گسترده، نواری و رادیه، استفاده صحیح از میلگرد برشی نقش مهمی در افزایش دوام سازه و جلوگیری از آسیب‌های ناشی از نشست‌های نامتقارن و بارهای لرزه‌ای دارد.

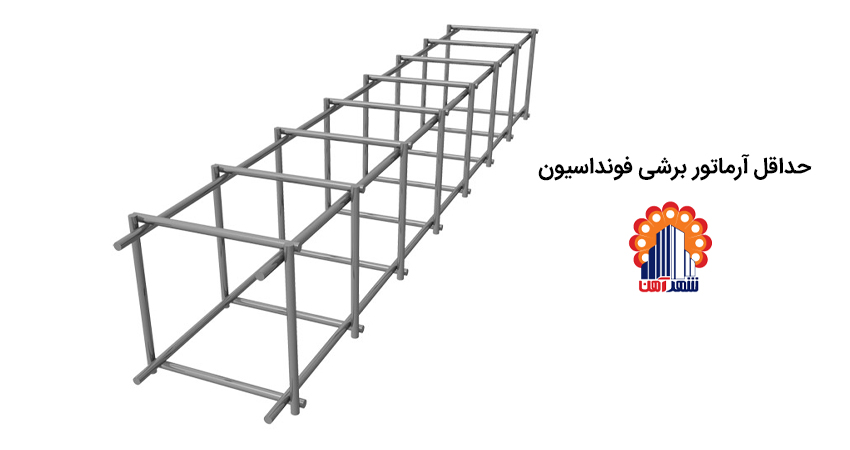

حداقل آرماتور برشی فونداسیون عدد ثابتی ندارد و بر اساس الزامات آیین‌نامه، مقاومت بتن، ابعاد پی، بارهای وارده، نوع خاک و نتایج محاسبات سازه‌ای تعیین می‌شود. در پروژه‌هایی که نیروهای برشی یا لرزه‌ای بیشتری به فونداسیون وارد می‌شود، معمولاً مقدار آرماتور برشی بیش از حداقل‌های آیین‌نامه در نظر گرفته می‌شود تا ایمنی و عملکرد سازه در شرایط بهره‌برداری و زلزله تضمین شود.

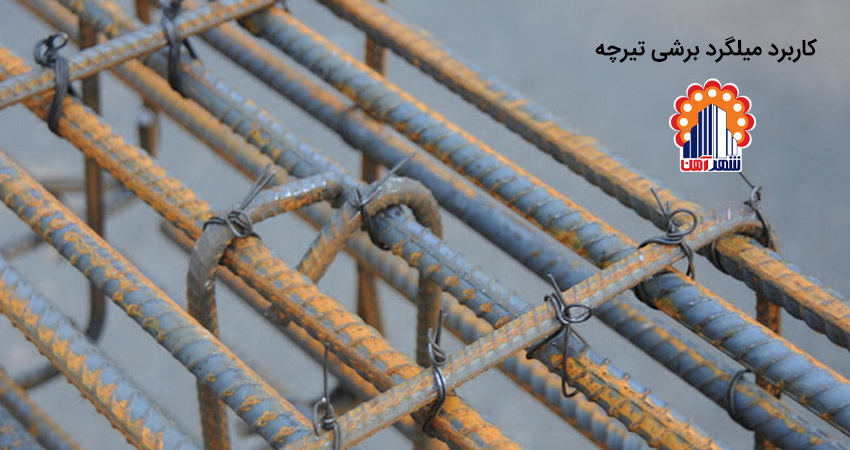

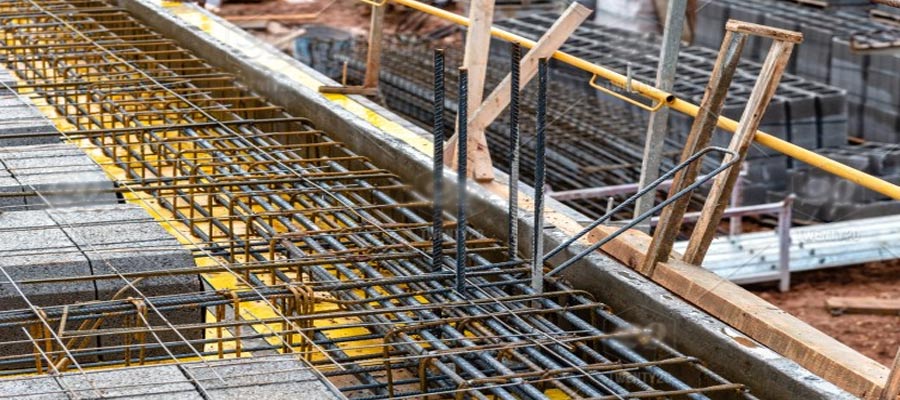

میلگرد برشی در تیرچه

تیرچه‌ها نیز مانند تیرهای اصلی در معرض نیروهای برشی قرار دارند. در سیستم‌های سقف تیرچه بلوک، خاموت‌ها یا میلگردهای برشی به گونه‌ای طراحی می‌شوند که علاوه بر تحمل تنش‌های برشی، از ایجاد ترک در جان تیرچه جلوگیری کنند.

استفاده صحیح از میلگرد برشی در تیرچه باعث می‌شود که مقاومت برشی تیرچه افزایش یابد، احتمال ترک‌های مورب کاهش پیدا کند، سختی سقف بیشتر شود و عملکرد سقف در برابر بارهای دینامیکی و زلزله بهبود یابد.

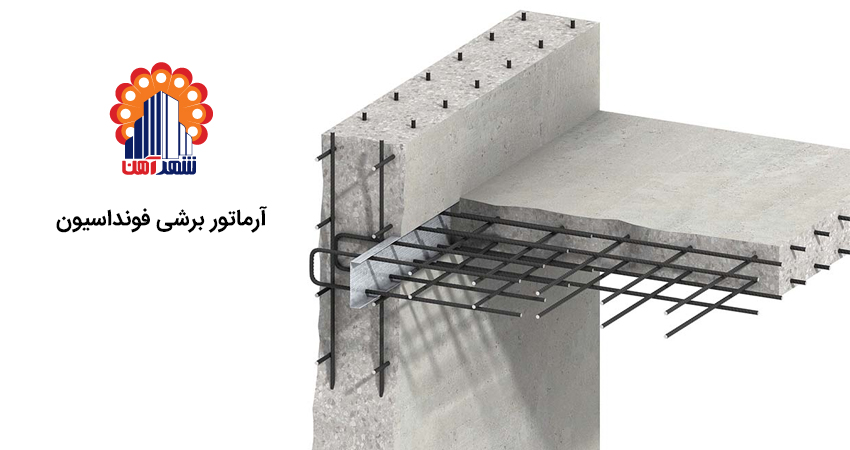

میلگرد برشی در دال بتنی

در دال‌های بتنی، به‌ویژه دال‌هایی با دهانه بزرگ یا بارگذاری سنگین، نیروهای برشی می‌توانند موجب ایجاد ترک‌های موضعی و کاهش ظرفیت باربری شوند. در چنین شرایطی از میلگردهای برشی برای کنترل ترک‌ها و افزایش مقاومت دال استفاده می‌شود.

ترکیب مناسب میلگردهای خمشی و برشی باعث می‌شود دال علاوه بر تحمل بارهای خمشی، در برابر نیروهای برشی نیز عملکرد مطلوبی داشته باشد و تغییرشکل‌های آن در محدوده مجاز باقی بماند.

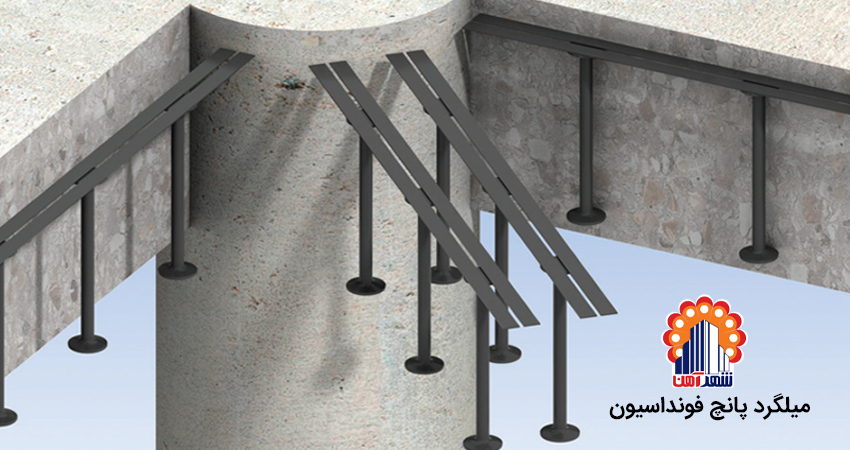

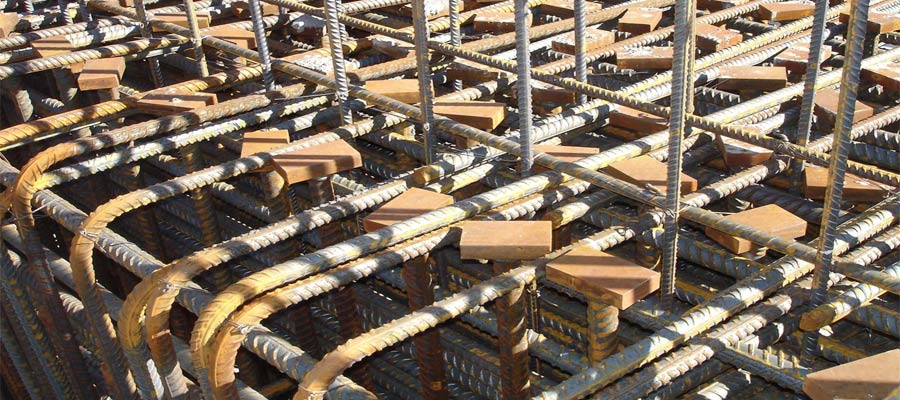

میلگرد برشی پانچ (پانچینگ)

یکی از مهم‌ترین انواع شکست در دال‌ها و فونداسیون‌های گسترده، شکست پانچ یا پانچینگ (Punching Shear) است. این پدیده معمولاً در اطراف ستون‌ها رخ می‌دهد؛ جایی که بار ستون به صورت متمرکز به دال یا فونداسیون منتقل می‌شود.

اگر مقاومت برشی بتن کافی نباشد، اطراف ستون به صورت مخروطی یا هرمی دچار گسیختگی می‌شود که به آن شکست پانچ گفته می‌شود. این نوع شکست بسیار ناگهانی بوده و می‌تواند پایداری کل سازه را تحت تأثیر قرار دهد.

برای جلوگیری از این مشکل، از میلگردهای برشی پانچ در اطراف ستون استفاده می‌شود. این میلگردها ظرفیت برشی دال یا فونداسیون را افزایش داده و از تمرکز بیش از حد تنش جلوگیری می‌کنند.

ضوابط و نکات مهم اجرای میلگرد برشی

عملکرد مناسب میلگرد برشی تنها به انتخاب نوع و قطر آن وابسته نیست، بلکه نحوه اجرای این آرماتورها نیز تأثیر مستقیمی بر مقاومت نهایی سازه دارد. حتی اگر طراحی سازه کاملاً مطابق آیین‌نامه انجام شده باشد، اجرای نادرست خاموت‌ها یا سایر میلگردهای برشی می‌تواند ظرفیت برشی عضو را به میزان قابل توجهی کاهش دهد. به همین دلیل، رعایت ضوابط اجرایی در تمام مراحل آرماتوربندی ضروری است. مهم‌ترین نکات اجرای میلگرد برشی عبارت‌اند از:

• رعایت فاصله استاندارد خاموت‌ها

فاصله میلگردهای برشی بر اساس محاسبات سازه‌ای و الزامات آیین‌نامه تعیین می‌شود. هرچه نیروی برشی در یک عضو بیشتر باشد، فاصله خاموت‌ها نیز کمتر در نظر گرفته می‌شود. افزایش غیرمجاز این فاصله باعث کاهش ظرفیت برشی عضو و افزایش احتمال ایجاد ترک‌های مورب خواهد شد.

• افزایش تراکم میلگرد در نواحی بحرانی

در بخش‌هایی مانند نزدیکی تکیه‌گاه تیرها، محل اتصال تیر به ستون، اطراف ستون‌ها در فونداسیون و پای ستون‌ها، نیروهای برشی به بیشترین مقدار خود می‌رسند. به همین دلیل در این نواحی خاموت‌ها با فاصله کمتر اجرا می‌شوند تا مقاومت برشی عضو افزایش یابد.

• اجرای صحیح خم خاموت‌ها

خم انتهای خاموت باید مطابق ضوابط آیین‌نامه و با زاویه مناسب اجرا شود تا در هنگام وارد شدن نیرو، باز نشود. اجرای خم‌های غیراستاندارد می‌تواند عملکرد میلگرد برشی را به شدت کاهش دهد و باعث از بین رفتن محصورشدگی بتن شود.

• رعایت پوشش بتن (کاور)

میلگردهای برشی باید در فاصله مناسبی از سطح بتن قرار بگیرند تا در برابر رطوبت، خوردگی و عوامل محیطی محافظت شوند. رعایت کاور مناسب علاوه بر افزایش دوام سازه، از زنگ‌زدگی میلگردها و کاهش مقاومت آن‌ها جلوگیری می‌کند.

• استفاده از میلگرد استاندارد

میلگردهای دارای خوردگی شدید، پوسته‌پوسته شده یا دارای تغییر شکل غیرمجاز نباید در بخش‌های برشی مورد استفاده قرار گیرند. همچنین قطر و گرید میلگرد باید دقیقاً مطابق نقشه‌های اجرایی انتخاب شود و هرگونه تغییر بدون تأیید مهندس طراح مجاز نیست.

• کنترل آرماتوربندی قبل از بتن‌ریزی

پیش از بتن‌ریزی باید تمام میلگردهای برشی از نظر تعداد، محل قرارگیری، فاصله، طول مهاری، نحوه بستن و استحکام اتصالات بررسی شوند. زیرا پس از بتن‌ریزی امکان اصلاح این موارد وجود نخواهد داشت.

تفاوت میلگرد برشی و میلگرد خمشی

در سازه‌های بتن‌آرمه، میلگردهای برشی و خمشی هر دو برای افزایش مقاومت بتن به کار می‌روند، اما هر یک وظیفه متفاوتی بر عهده دارند. میلگرد خمشی برای تحمل نیروهای کششی و لنگرهای خمشی طراحی می‌شود، در حالی که میلگرد برشی وظیفه مقابله با نیروهای برشی، کنترل ترک‌های مورب و جلوگیری از شکست ناگهانی عضو را بر عهده دارد. در واقع، عملکرد صحیح اعضای بتنی به همکاری این دو نوع آرماتور وابسته است و حذف یا اجرای نادرست هر یک می‌تواند ایمنی سازه را کاهش دهد.

یکی از مهم‌ترین تفاوت‌های میلگرد برشی و میلگرد خمشی، نوع شکستی است که هر یک برای جلوگیری از آن طراحی شده‌اند. شکست خمشی معمولاً به‌صورت تدریجی رخ می‌دهد و پیش از گسیختگی کامل، با علائمی مانند افزایش خیز عضو، تغییر شکل و ایجاد ترک‌های قائم همراه است. این موضوع فرصت کافی برای شناسایی مشکل و انجام اقدامات اصلاحی را فراهم می‌کند.

در مقابل، شکست برشی اغلب بدون هشدار قابل توجه و به‌صورت ناگهانی اتفاق می‌افتد. در این حالت، ترک‌های مورب به سرعت در بتن گسترش یافته و ممکن است عضو سازه‌ای پیش از رسیدن به ظرفیت خمشی خود دچار گسیختگی شود. به همین دلیل، طراحی صحیح میلگردهای برشی، رعایت فاصله خاموت‌ها و اجرای اصولی آن‌ها از مهم‌ترین عوامل افزایش ایمنی سازه‌های بتن‌آرمه، به‌ویژه در مناطق زلزله‌خیز، محسوب می‌شود.

مزایای استفاده از میلگرد برشی

استفاده از میلگرد برشی تنها به افزایش مقاومت برشی محدود نمی‌شود، بلکه تأثیر مستقیمی بر عملکرد کلی سازه دارد. مهم‌ترین مزایای این آرماتورها عبارت‌اند از:

• افزایش مقاومت اعضای بتنی در برابر نیروهای برشی
• جلوگیری از ایجاد و گسترش ترک‌های مورب
• جلوگیری از شکست ناگهانی اعضای سازه‌ای
• افزایش شکل‌پذیری سازه در برابر زلزله
• جلوگیری از کمانش میلگردهای طولی در ستون‌ها
• محصور کردن بتن هسته و افزایش مقاومت آن
• افزایش دوام و طول عمر سازه
• بهبود عملکرد سازه در برابر بارهای دینامیکی مانند باد و زلزله
• توزیع یکنواخت‌تر تنش‌ها در اعضای بتن‌آرمه

اشتباهات رایج در اجرای میلگرد برشی

اجرای صحیح میلگردهای برشی نقش مهمی در عملکرد سازه‌های بتن‌آرمه دارد و کوچک‌ترین خطا در آرماتوربندی می‌تواند ظرفیت برشی عضو را کاهش دهد. یکی از رایج‌ترین اشتباهات، در نظر گرفتن فاصله بیش از حد بین خاموت‌ها است که باعث کاهش مقاومت عضو در برابر نیروهای برشی می‌شود. همچنین استفاده از میلگردهایی با قطر کمتر از مقدار مشخص‌شده در نقشه‌های اجرایی یا جایگزینی آن‌ها بدون تأیید مهندس طراح، می‌تواند ایمنی سازه را به خطر بیندازد.

از دیگر خطاهای متداول می‌توان به اجرای غیراصولی خم انتهای خاموت، رعایت نکردن پوشش مناسب بتن (کاور)، استفاده از میلگردهای دارای خوردگی شدید یا آسیب‌دیده و جابه‌جایی خاموت‌ها در هنگام بتن‌ریزی اشاره کرد. این موارد علاوه بر کاهش مقاومت برشی، احتمال خوردگی میلگردها و ایجاد ترک‌های زودهنگام در بتن را افزایش می‌دهند.

همچنین بستن نامناسب اتصالات آرماتورها، حذف برخی خاموت‌ها برای سهولت اجرا یا صرفه‌جویی در مصرف فولاد و اجرای نادرست میلگردهای برشی در محل اتصال تیر و ستون، از اشتباهاتی هستند که می‌توانند عملکرد سازه را در برابر بارهای ثقلی و جانبی، به‌ویژه زلزله، به شدت تضعیف کنند. به همین دلیل، کنترل دقیق آرماتوربندی پیش از بتن‌ریزی و اجرای میلگردهای برشی مطابق نقشه‌ها و ضوابط آیین‌نامه‌ای، یکی از مهم‌ترین مراحل تضمین کیفیت و ایمنی سازه محسوب می‌شود.

جمع‌بندی

میلگرد برشی یکی از مهم‌ترین اجزای سیستم آرماتوربندی در سازه‌های بتن‌آرمه است که وظیفه اصلی آن افزایش مقاومت اعضای بتنی در برابر نیروهای برشی و جلوگیری از ایجاد ترک‌های مورب و شکست ناگهانی است. این میلگردها در بخش‌های مختلفی مانند تیر، ستون، فونداسیون، دال، تیرچه و دیوارهای برشی به کار می‌روند و نقش مهمی در افزایش دوام، شکل‌پذیری و ایمنی ساختمان، به‌ویژه در برابر زلزله، دارند.

انتخاب نوع مناسب میلگرد برشی، رعایت ضوابط طراحی و اجرای صحیح آن مطابق مقررات ملی ساختمان و آیین‌نامه‌های معتبر، تأثیر مستقیمی بر عملکرد نهایی سازه دارد. ازاین‌رو، استفاده از میلگردهای استاندارد، اجرای دقیق خاموت‌ها و کنترل کیفیت آرماتوربندی قبل از بتن‌ریزی، از مهم‌ترین عواملی هستند که باید در هر پروژه ساختمانی مورد توجه قرار گیرند.
