چگونه مقدار، سایز و فاصله میلگردهای حرارتی را محاسبه کنیم؟

میلگردهای حرارتی، که با نام آرماتور افت و حرارت نیز شناخته می‌شوند، نقشی حیاتی در افزایش پایداری و طول عمر سازه‌های بتنی ایفا می‌کنند. این مقاطع فولادی با کنترل تنش‌های ناشی از تغییرات دما و جمع‌شدگی بتن، مانع از ترک‌خوردگی‌های مخرب می‌شوند. اما برای بهره‌مندی حداکثری از مزایای آن‌ها، محاسبه دقیق مقدار، سایز و فاصله قرارگیری این میلگردها ضروری است. این راهنمای جامع، شما را با اصول و گام‌های کلیدی این محاسبات آشنا می‌کند تا بتوانید با درکی عمیق‌تر، بر اجرای صحیح میلگردهای حرارتی در پروژه‌های ساختمانی نظارت داشته باشید و از دوام و ایمنی سازه خود اطمینان حاصل کنید.

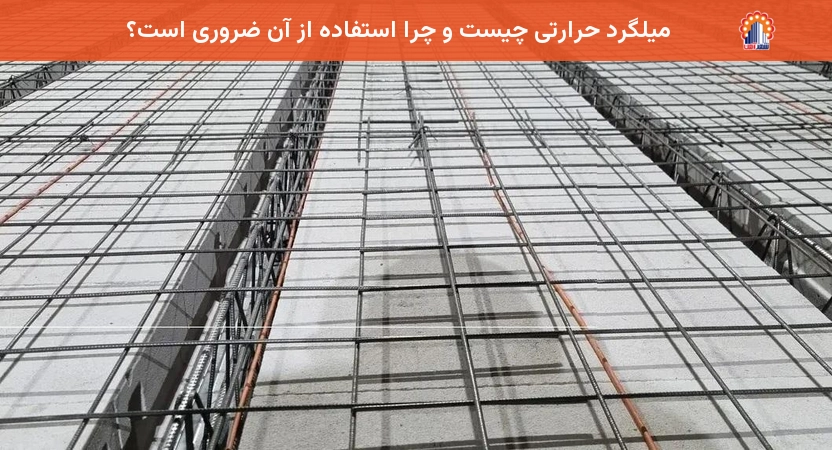

میلگرد حرارتی چیست و چرا استفاده از آن ضروری است؟

میلگرد حرارتی به مقاطع فولادی اطلاق می‌شود که در سازه‌های بتنی، به‌ویژه در سقف‌ها و دال‌ها، برای مقابله با تنش‌های کششی ناشی از انبساط و انقباض بتن در اثر تغییرات دما و فرآیند خشک شدن (جمع‌شدگی) به کار می‌رود. این میلگردها با جذب و توزیع این تنش‌ها، مانع از ایجاد ترک‌های عمیق و گسترده در بتن می‌شوند. وجود این ترک‌ها می‌تواند یکپارچگی دیافراگم سقف را به خطر اندازد و مقاومت سازه را در برابر بارهای وارده و حوادثی مانند زلزله کاهش دهد. بنابراین، استفاده از میلگرد حرارتی به بهبود باربری، افزایش مقاومت در برابر آتش‌سوزی و حفظ استحکام کلی بنا کمک شایانی می‌کند. این میلگردها معمولاً در یک سوم بالایی ضخامت دال بتنی قرار می‌گیرند و به صورت شبکه‌ای و عمود بر تیرچه‌ها چیده می‌شوند تا حداکثر کارایی را در کنترل تنش‌ها داشته باشند.

بر اساس آیین‌نامه ACI360R-10 بند ۳-۲-۲، بهترین محل برای قرارگیری آرماتورهای حرارتی، یک سوم بالای ضخامت دال بتنی است. فاصله میلگرد حرارتی از میلگرد حرارتی بعدی، نباید از ۲۵ سانتی‌متر بیشتر شود. البته با توجه به نوع استفاده، این عدد در برخی آیین‌نامه‌ها ۲۰ سانتی‌متر نیز ذکر شده است.

در ادامه خلاصه‌ای از ویژگی‌های کلیدی میلگرد حرارتی آورده شده است:

پیش‌نیازها و اطلاعات کلیدی قبل از محاسبه میلگرد حرارتی

پیش از ورود به مراحل محاسبه، درک صحیح از مفاهیم و ضوابط مرتبط با میلگرد حرارتی اهمیت بالایی دارد. این دانش به شما کمک می‌کند تا تصمیماتی آگاهانه‌تر در انتخاب و اجرای این مقاطع فولادی بگیرید.

آشنایی با انواع میلگرد حرارتی (ساده، آجدار، سایشی، چشمه‌ای، دو لایه)

میلگردهای حرارتی در انواع مختلفی تولید می‌شوند که هر یک ویژگی‌های خاص خود را دارند. میلگرد ساده (A1) به دلیل عدم نیاز به درگیری کششی بالا با بتن و کاهش هزینه‌ها، اغلب به عنوان میلگرد حرارتی به کار می‌رود. انواع آجدار (A2 و A3)، سایشی، چشمه‌ای (مش) و دو لایه نیز با ویژگی‌هایی نظیر مقاومت بیشتر در برابر خوردگی، سایش یا افزایش چسبندگی، در شرایط خاص و سازه‌های با نیازهای ویژه به کار می‌روند. برای مثال، میلگردهای آجدار چسبندگی بیشتری با بتن دارند و مقاومت کششی بالاتری را ارائه می‌دهند. انتخاب نوع مناسب باید با توجه به شرایط محیطی، نوع سازه، محاسبات مهندس سازه و بودجه پروژه انجام شود. تولیدکنندگان بزرگی مانند ذوب آهن اصفهان، فولاد یزد، فولاد کویر کاشان، کلاف نطنز، کلاف الیگودرز و گروه ملی صنعتی فولاد ایران، انواع مختلفی از این میلگردها را عرضه می‌کنند.

• میلگرد ساده (A1)
• میلگرد آجدار (A2 و A3)
• میلگرد سایشی
• میلگرد چشمه‌ای (مش)
• میلگرد دو لایه

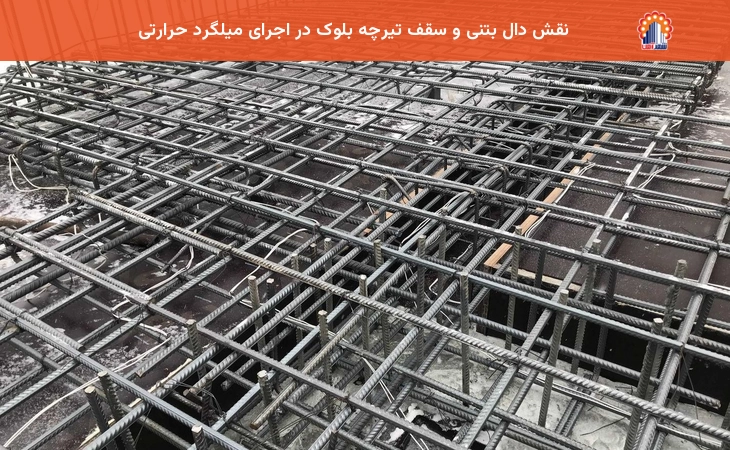

نقش دال بتنی و سقف تیرچه بلوک در اجرای میلگرد حرارتی

دال بتنی و سقف تیرچه بلوک از رایج‌ترین بخش‌هایی هستند که میلگرد حرارتی در آن‌ها کاربرد دارد. دال بتنی وظیفه تحمل بارهای عمودی را بر عهده دارد و سقف تیرچه بلوک نیز به دلیل ماهیت خود، مستعد ترک‌خوردگی ناشی از جمع‌شدگی بتن است. میلگردهای حرارتی معمولاً در یک سوم بالایی ضخامت دال بتنی و به صورت عمود بر تیرچه‌ها قرار می‌گیرند تا حداکثر کارایی را در کنترل تنش‌ها داشته باشند. لازم به ذکر است که برای دال‌هایی با ضخامت بیش از ۲۰۰ میلی‌متر، میلگردهای حرارتی باید در دو لایه (نزدیک به سطوح زیر و روی دال) قرار داده شوند، در حالی که برای دال‌هایی با ضخامت کمتر، یک لایه کافی است.

اهمیت و مروری بر ضوابط آیین‌نامه‌های ملی ساختمان (مبحث نهم و ACI)

محاسبه و اجرای میلگرد حرارتی باید کاملاً مطابق با ضوابط و مقررات ملی ساختمان (مانند مبحث نهم) و آیین‌نامه‌های بین‌المللی نظیر ACI (مؤسسه بتن آمریکا) باشد. این آیین‌نامه‌ها حداقل‌ها و حداکثرهای مربوط به سایز، فاصله، مقدار و نحوه قرارگیری میلگردها را تعیین می‌کنند. آشنایی با این ضوابط، از جمله نسبت سطح مقطع میلگرد به بتن، ضخامت دال برای تعیین تعداد لایه‌ها و حداکثر فاصله مجاز، برای هرگونه محاسبه و نظارت بر اجرا ضروری است. در ادامه به برخی از این ضوابط کلیدی اشاره می‌کنیم:

مقررات ملی ساختمان، مبحث نهم نیز تصریح می‌کند: فاصله آرماتورهای حرارتی و جمع‌شدگی از یکدیگر نباید بیشتر از پنج برابر ضخامت دال یا ۳۵۰ میلی‌متر در نظر گرفته شود. آرماتورهای حرارتی در دال‌هایی با ضخامت بیشتر از ۲۰۰ میلی‌متر باید در دو لایه نزدیک به سطوح زیر و روی دال قرار داده شوند. در دال‌هایی با ضخامت کمتر می‌توان آن‌ها را در یک لایه قرار داد. در دال‌های یک‌طرفه برای مقابله با تنش‌های حرارتی و جمع‌شدگی، باید در جهت عمود بر آرماتورهای خمشی، از آرماتورهای حرارتی به عنوان آرماتورهای اضافی استفاده شود. نسبت سطح مقطع میلگرد آجدار حرارتی و جمع‌شدگی، به سطح مقطع ناخالص بتن، باید بزرگتر یا مساوی ۰.۰۰۱۸ در نظر گرفته شود.

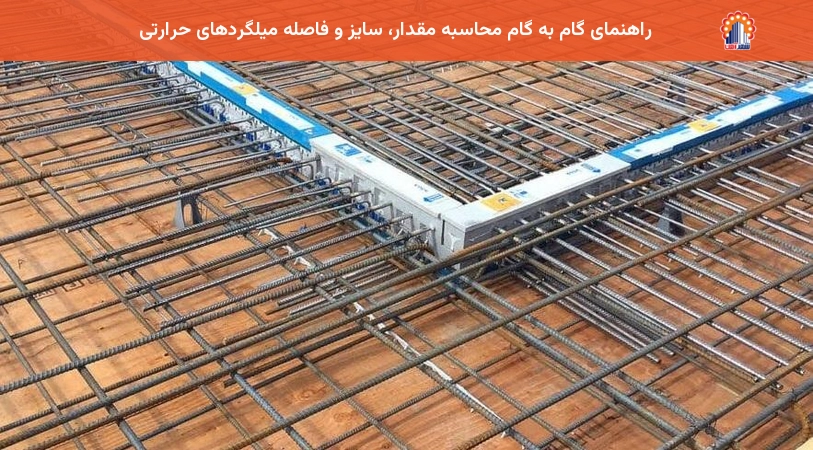

راهنمای گام به گام محاسبه مقدار، سایز و فاصله میلگردهای حرارتی

1. گام 1: تعیین نوع میلگرد حرارتی مناسب (با توجه به کاربری و هزینه)

   اولین گام، انتخاب نوع میلگرد حرارتی است. همان‌طور که پیش‌تر اشاره شد، میلگرد ساده (A1) به دلیل هزینه کمتر و عدم نیاز به مقاومت کششی بالا در این کاربرد، اغلب گزینه مناسبی است. با این حال، در محیط‌های خاص یا با نیازهای سازه‌ای متفاوت، ممکن است نیاز به میلگردهای آجدار یا انواع دیگر باشد. این انتخاب باید با مشورت مهندس سازه و بر اساس مشخصات پروژه، نوع سقف (مانند سقف تیرچه بلوک یا دال بتنی) و بودجه انجام شود. میلگردهای ساده انعطاف‌پذیری بیشتری دارند و برای جذب تنش‌های حرارتی مناسب‌ترند.

2. گام 2: انتخاب سایز بهینه میلگرد (معمولاً 5 تا 6 میلی‌متر، با توجه به محاسبات مهندس)

   سایز میلگرد حرارتی معمولاً کوچک است و اغلب بین 5 تا 6 میلی‌متر انتخاب می‌شود. در برخی موارد، میلگردهای 4 یا 8 میلی‌متری نیز ممکن است به کار روند. انتخاب سایز دقیق به محاسبات مهندسی، میزان تنش‌هایی که میلگرد باید تحمل کند و ضخامت دال بستگی دارد. لازم به ذکر است که استفاده از سایزهای بسیار کوچک (کمتر از 6 میلی‌متر) ممکن است مقاومت خمشی را کاهش دهد و باید با احتیاط و تأیید مهندس انجام شود. مهندس سازه با در نظر گرفتن حداکثر بار مجاز سقف و ضوابط آیین‌نامه‌ای، قطر مناسب را تعیین می‌کند.

3. گام 3: محاسبه فاصله استاندارد میلگردها (حداکثر 50 سانتی‌متر یا 5 برابر ضخامت دال، حداقل 20-25 سانتی‌متر)

   فاصله میلگردهای حرارتی از یکدیگر یکی از مهم‌ترین پارامترها است. طبق مقررات ملی ساختمان (مبحث نهم)، این فاصله نباید بیشتر از 5 برابر ضخامت دال یا 350 میلی‌متر باشد. همچنین، برخی منابع و آیین‌نامه‌ها حداکثر فاصله را 50 سانتی‌متر ذکر می‌کنند. برای ساختمان‌های کوچک و معمولی، فاصله 20 تا 25 سانتی‌متر اغلب مناسب در نظر گرفته می‌شود. مهندس سازه با در نظر گرفتن ضخامت دال، بارهای وارده و نسبت سطح مقطع میلگرد به بتن، فاصله بهینه را تعیین می‌کند. رعایت این فاصله برای توزیع یکنواخت تنش‌ها و جلوگیری از تمرکز آن‌ها ضروری است.

4. گام 4: برآورد مقدار کلی میلگرد مورد نیاز (بر اساس مساحت سقف و فواصل)

   پس از تعیین سایز و فاصله، می‌توان مقدار کلی میلگرد مورد نیاز را برآورد کرد. برای این کار، ابتدا مساحت کل سقف یا دالی که نیاز به میلگرد حرارتی دارد را محاسبه کنید. سپس، با توجه به فاصله انتخابی (مثلاً 25 سانتی‌متر)، تعداد میلگردها را در هر جهت (طول و عرض) به دست آورید. به عنوان یک قاعده کلی، برای هر متر مربع از سقف، نیاز به حدود 4 متر طول میلگرد حرارتی (در صورتی که فاصله 25 سانتی‌متر باشد و در دو جهت قرار گیرد) خواهید داشت. طول هر میلگرد نیز بر اساس ابعاد سقف تعیین می‌شود. با ضرب تعداد در طول و در نظر گرفتن همپوشانی‌ها و پرت کار، مقدار کلی میلگرد بر حسب متر طول محاسبه می‌شود. این برآورد اولیه به شما کمک می‌کند تا دیدگاهی کلی از میزان مصرف داشته باشید، اما محاسبات دقیق توسط مهندس سازه انجام می‌شود.

5. گام 5: محاسبه وزن کل میلگردهای حرارتی (برای برآورد هزینه و کنترل وزن سقف)

   پس از محاسبه مقدار کلی میلگرد بر حسب متر طول، با استفاده از جدول وزن مخصوص میلگردها (وزن هر متر طول بر اساس سایز)، می‌توانید وزن کل میلگردهای حرارتی مورد نیاز را محاسبه کنید. برای مثال، وزن هر متر میلگرد 6 میلی‌متری حدود 0.222 کیلوگرم است. این مرحله برای برآورد هزینه‌ها و همچنین کنترل وزن کلی سقف (که باید در محدوده استاندارد باشد تا بار اضافی به سازه تحمیل نشود) اهمیت دارد. در صورت بالا بودن وزن، ممکن است نیاز به بازنگری در سایز یا فاصله میلگردها با مشورت مهندس سازه باشد.

6. گام 6: بررسی نسبت سطح مقطع میلگرد به بتن (طبق آیین‌نامه 0.0018)

   یکی از ضوابط مهم آیین‌نامه‌ای، بررسی نسبت سطح مقطع میلگرد آجدار حرارتی و جمع‌شدگی به سطح مقطع ناخالص بتن است. این نسبت باید بزرگتر یا مساوی 0.0018 در نظر گرفته شود. این گام اطمینان می‌دهد که حداقل مقدار میلگرد برای کنترل ترک‌ها فراهم شده است. مهندس سازه با استفاده از فرمول‌های مربوطه، این نسبت را محاسبه و با حداقل‌های آیین‌نامه مقایسه می‌کند. درک این حداقل نسبت به شما کمک می‌کند تا از کفایت طراحی اطمینان حاصل کنید، حتی اگر خودتان محاسبات را انجام ندهید. این ضابطه به خصوص برای میلگردهای آجدار حرارتی اهمیت دارد.

نحوه صحیح اجرای میلگرد حرارتی و نکات کلیدی

محاسبه صحیح بدون اجرای دقیق بی‌فایده است. رعایت نکات اجرایی زیر برای اطمینان از عملکرد صحیح میلگردهای حرارتی ضروری است.

1. آماده‌سازی سطح و شبکه‌بندی میلگرد

   قبل از قرار دادن میلگردها، سطح سقف باید کاملاً تمیز و عاری از هرگونه آلودگی، گرد و غبار یا مواد سست باشد. میلگردهای حرارتی به صورت شبکه‌ای و عمود بر هم قرار می‌گیرند تا سطح سقف را به طور کامل پوشش دهند. این شبکه‌بندی باید دقیق و با فواصل محاسبه‌شده انجام شود. اطمینان از تراز بودن سطح و عدم وجود موانع، به قرارگیری صحیح میلگردها کمک می‌کند.

2. روش‌های بستن میلگرد (ضربدری و کراواتی) و ممنوعیت جوشکاری

   میلگردهای حرارتی باید با سیم مفتول به یکدیگر و به تیرچه‌ها متصل شوند تا در حین بتن‌ریزی جابجا نشوند. رایج‌ترین روش‌ها، گره ضربدری و گره کراواتی هستند که استحکام کافی را فراهم می‌کنند. نکته بسیار مهم این است که جوشکاری میلگردهای حرارتی (مانند سایر میلگردها در سقف و فونداسیون) از نظر سازمان نظام مهندسی ممنوع است، زیرا میلگردهای حرارتی معمولاً درصد کربن پایینی دارند که باعث کاهش قابلیت جوش‌پذیری و احتمال شکست جوش در آینده می‌شود. جوشکاری می‌تواند خواص مکانیکی میلگرد را تغییر دهد و آن را ضعیف کند.

3. محل دقیق قرارگیری (یک سوم بالایی دال) و پوشش بتنی

   بهترین محل برای قرارگیری میلگردهای حرارتی، همان‌طور که در آیین‌نامه‌ها نیز ذکر شده، یک سوم بالایی ضخامت دال بتنی است. این موقعیت به آن‌ها اجازه می‌دهد تا به طور مؤثرتری با تنش‌های کششی در قسمت بالایی دال مقابله کنند. همچنین، برای ایجاد چسبندگی مناسب و محافظت از میلگرد در برابر خوردگی و عوامل محیطی، حداقل 2 سانتی‌متر پوشش بتنی روی شبکه میلگرد باید رعایت شود. استفاده از اسپیسرها (فاصله نگهدارها) برای اطمینان از حفظ این پوشش بتنی و موقعیت صحیح میلگردها اکیداً توصیه می‌شود.

4. اشتباهات رایج در اجرا و راهکارهای پیشگیری

   یکی از اشتباهات رایج، خم شدن یا جابجایی میلگردها در حین بتن‌ریزی به دلیل عبور کارگران یا فشار بتن است. این امر می‌تواند عملکرد میلگرد را به شدت کاهش دهد. برای پیشگیری، استفاده از شبکه‌های مش پیش‌ساخته یا تثبیت محکم میلگردها با اسپیسر و سیم مفتول در فواصل منظم توصیه می‌شود. همچنین، عدم رعایت فاصله یا سایز صحیح میلگردها، استفاده از میلگردهای زنگ‌زده یا آلوده و استفاده از جوشکاری به جای مفتول‌بندی از دیگر اشتباهات رایج هستند که باید به شدت از آن‌ها پرهیز کرد. نظارت دقیق مهندس ناظر در تمام مراحل اجرا حیاتی است.

   • خم شدن یا جابجایی میلگردها در حین بتن‌ریزی
   • عدم رعایت فاصله یا سایز صحیح میلگردها
   • استفاده از میلگردهای زنگ‌زده یا آلوده
   • استفاده از جوشکاری به جای مفتول‌بندی

تفاوت‌های میلگرد حرارتی با میلگرد معمولی

روش‌های جایگزین برای کنترل ترک‌خوردگی بتن

برای کسانی که به هر دلیلی تمایلی به استفاده از میلگرد حرارتی ندارند یا به دنبال راهکارهای تکمیلی هستند، روش‌های جایگزینی برای کنترل ترک‌خوردگی بتن وجود دارد:

• استفاده از بتن الیافی: افزودن الیاف فلزی، شیشه‌ای یا پلیمری به مخلوط بتن، مقاومت کششی و خمشی آن را افزایش داده و مانع از گسترش ترک‌ها می‌شود. این الیاف نقشی مشابه با میلگرد حرارتی در کنترل ترک‌های ریز ایفا می‌کنند و می‌توانند جایگزین یا مکملی مناسب باشند.
• کم کردن نسبت آب به سیمان: کاهش نسبت آب به سیمان در مخلوط بتن، مقاومت فشاری و دوام بتن را افزایش داده و جمع‌شدگی ناشی از خشک شدن را کاهش می‌دهد که به نوبه خود احتمال ترک‌خوردگی را کم می‌کند. این روش نیازمند دقت در طرح اختلاط بتن است.
• استفاده از فوق روان‌کننده‌ها: فوق روان‌کننده‌ها امکان کاهش چشمگیر آب مصرفی در بتن را فراهم می‌کنند، بدون اینکه کارایی و روانی آن کاهش یابد. این امر منجر به بتنی با مقاومت بالاتر، نفوذپذیری کمتر و جمع‌شدگی کمتر می‌شود که به کنترل ترک‌ها کمک شایانی می‌کند.

عوامل مؤثر بر قیمت میلگرد حرارتی و ملاحظات خرید

قیمت میلگرد حرارتی، مانند سایر مقاطع فولادی، تحت تأثیر عوامل متعددی قرار دارد و نوسانات زیادی را تجربه می‌کند. این عوامل شامل سایز و کیفیت میلگرد، کارخانه تولیدکننده (مانند ذوب آهن اصفهان، فولاد یزد، فولاد کویر کاشان، کلاف نطنز، کلاف الیگودرز و گروه ملی صنعتی فولاد ایران)، تغییرات فصلی، هزینه‌های حمل‌ونقل، قیمت مواد اولیه (مانند سنگ آهن و قراضه)، تورم جهانی، نرخ ارز و میزان عرضه و تقاضا در بازار می‌شوند. برای خرید میلگرد حرارتی، توصیه می‌شود قیمت روز آهن‌آلات را به طور مداوم از منابع معتبر مانند شهرآهن بررسی کرده و با توجه به فاصله کارخانه تا محل پروژه، بهترین گزینه را انتخاب کنید. مشاوره با کارشناسان فروش نیز می‌تواند در انتخاب و خرید بهینه کمک‌کننده باشد و به شما در یافتن بهترین قیمت و کیفیت یاری رساند.

جمع‌بندی و توصیه‌های نهایی برای پروژه‌های ساختمانی

محاسبه و اجرای صحیح میلگردهای حرارتی گامی اساسی در تضمین دوام و ایمنی سازه‌های بتنی است. با درک دقیق از چیستی، چرایی و چگونگی محاسبه مقدار، سایز و فاصله این میلگردها، می‌توانید مانع از ترک‌خوردگی‌های ناشی از تنش‌های حرارتی و جمع‌شدگی بتن شوید. همواره به یاد داشته باشید که مشاوره با یک مهندس سازه متخصص برای تأیید نهایی محاسبات و نظارت بر اجرای دقیق، ضروری است. این راهنما به شما دانش پایه‌ای را می‌دهد تا بتوانید با آگاهی بیشتری در فرآیند ساخت‌وساز مشارکت کنید و از کیفیت و پایداری پروژه خود اطمینان حاصل نمایید. با رعایت اصول و ضوابط آیین‌نامه‌ای، می‌توانید به طول عمر و پایداری هرچه بیشتر ساختمان خود کمک کنید.
