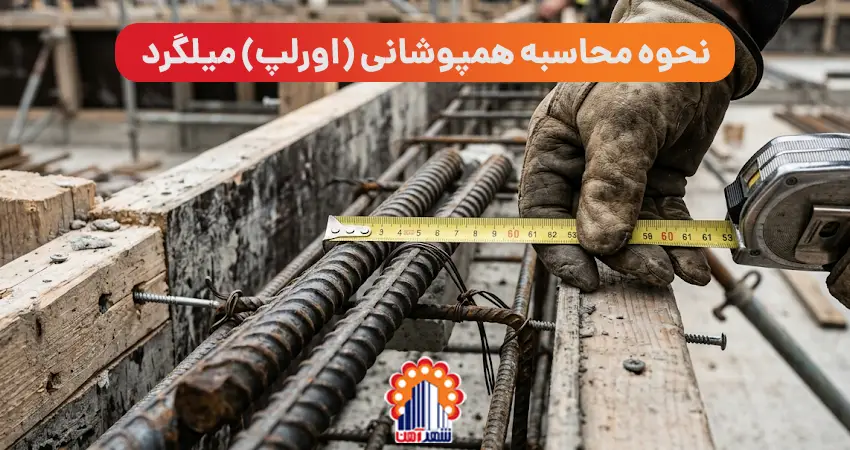

نحوه محاسبه همپوشانی (اورلپ) میلگرد

میلگرد، ستون فقرات هر سازه بتنی است و تضمین یکپارچگی و پیوستگی آن برای انتقال صحیح بارها حیاتی است. از آنجایی که میلگردها در طول‌های استاندارد (معمولاً 12 متری) تولید می‌شوند، در پروژه‌های بزرگ‌تر نیاز به اتصال و امتداد آن‌ها داریم. اینجاست که مفهوم «اورلب میلگرد» یا همپوشانی میلگرد مطرح می‌شود. محاسبه و اجرای صحیح اورلب میلگرد، نه تنها یک الزام آیین‌نامه‌ای است، بلکه ضامن پایداری و ایمنی سازه در برابر انواع نیروها و بارهای وارده خواهد بود. در این راهنمای جامع، به بررسی دقیق اورلب میلگرد، انواع آن، روش‌های اتصال، فرمول‌های محاسباتی (کارگاهی و آیین‌نامه‌ای) و نکات کلیدی اجرایی خواهیم پرداخت تا بتوانید با اطمینان خاطر، این مرحله حیاتی از ساخت و ساز را مدیریت کنید.

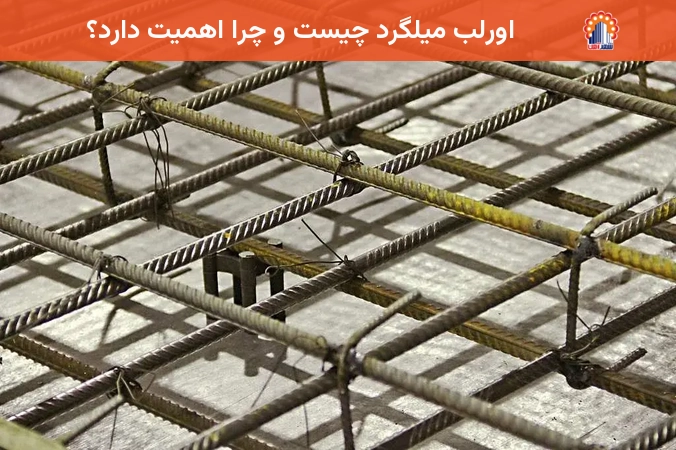

اورلب میلگرد چیست و چرا اهمیت دارد؟

اورلب (Overlap) یا همپوشانی میلگرد به فرآیند قرار دادن دو میلگرد در کنار یکدیگر گفته می‌شود، به گونه‌ای که بخشی از طول آن‌ها با هم همپوشانی داشته باشد. هدف اصلی از این کار، امتداد طول میلگرد و اطمینان از انتقال پیوسته و مؤثر نیروها از یک میلگرد به میلگرد دیگر در داخل بتن است. طول این بخش همپوشانی که به آن «طول لپ» یا «طول پوشش» نیز گفته می‌شود، باید به اندازه‌ای باشد که چسبندگی کافی بین بتن و میلگردها ایجاد شده و میلگردها بتوانند بارهای کششی یا فشاری را بدون لغزش یا گسیختگی به یکدیگر منتقل کنند.

ضرورت اورلب در سازه‌های بتنی

• پیوستگی سازه‌ای: میلگردها باید یک شبکه پیوسته را در سراسر سازه تشکیل دهند تا بارها به صورت یکنواخت توزیع شوند. اورلب این پیوستگی را تأمین می‌کند.
• توزیع بار: در نقاطی که میلگردها به پایان می‌رسند، بار باید به میلگرد بعدی منتقل شود. اورلب صحیح این انتقال بار را تضمین می‌کند.
• افزایش مقاومت و پایداری: با ایجاد یک اتصال قوی، اورلب به افزایش مقاومت کلی سازه در برابر نیروهای کششی و فشاری کمک می‌کند.
• افزایش شکل‌پذیری: در صورت وقوع زلزله یا بارهای دینامیکی، اورلب مناسب به میلگردها اجازه می‌دهد تا قبل از گسیختگی، تغییر شکل دهند و انرژی را جذب کنند.
• امکان ساخت عناصر بلند: با توجه به محدودیت طول میلگردها، اورلب امکان ساخت عناصر بتنی بسیار بلند مانند ستون‌ها، تیرها و دیوارهای برشی را فراهم می‌آورد.

انواع اورلب میلگرد

اورلب تماسی و غیرتماسی

• اورلب تماسی (Contact Lap Splice): در این نوع اورلب، دو میلگرد به صورت مستقیم با یکدیگر در تماس قرار می‌گیرند و معمولاً با سیم آرماتوربندی به هم بسته می‌شوند. این روش رایج‌ترین نوع اورلب است و اجرای آن ساده‌تر است.
• اورلب غیرتماسی (Non-Contact Lap Splice): در اورلب غیرتماسی، میلگردها در فاصله مشخصی از یکدیگر قرار می‌گیرند و فضای بین آن‌ها با بتن پر می‌شود. این روش زمانی استفاده می‌شود که به دلیل تراکم زیاد میلگردها یا الزامات طراحی، امکان تماس مستقیم وجود نداشته باشد. فاصله بین میلگردها نباید از 1/5 برابر قطر میلگرد کوچک‌تر یا 15 سانتی‌متر بیشتر شود.

همپوشانی استاندارد و گسترده

• اورلب استاندارد (Standard Lap Splice): این نوع اورلب برای شرایط بارگذاری معمولی و در نقاطی که تنش‌ها در میلگردها کمتر از حد مجاز هستند، استفاده می‌شود. طول آن بر اساس آیین‌نامه‌ها و با توجه به قطر میلگرد، مقاومت بتن و فولاد تعیین می‌گردد.
• اورلب گسترده (Extended Lap Splice): در شرایطی که تنش‌های کششی در میلگردها بالا باشد (مانند مناطق لرزه‌خیز یا نقاطی با تمرکز تنش)، نیاز به طول اورلب بیشتری داریم که به آن اورلب گسترده گفته می‌شود. این طول معمولاً 1.3 برابر طول اورلب استاندارد کششی است و برای اطمینان از انتقال کامل بار در شرایط بحرانی به کار می‌رود.

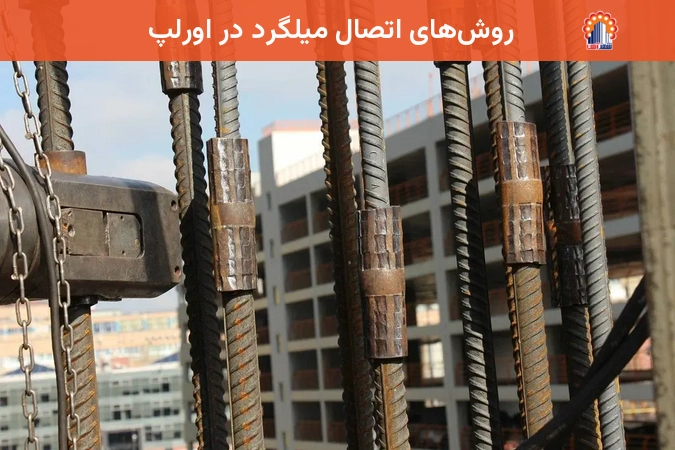

روش‌های اتصال میلگرد در اورلب

اتصال با سیم و مفتول

این روش، رایج‌ترین و ساده‌ترین شیوه اتصال در اورلب‌های تماسی است. در این روش، میلگردها با استفاده از سیم آرماتوربندی (مفتول) به یکدیگر بسته می‌شوند. نکته مهم این است که سیم آرماتوربندی صرفاً برای نگه داشتن میلگردها در جای خود تا زمان بتن‌ریزی کاربرد دارد و هیچ نقشی در انتقال بار ندارد. انتقال بار به طور کامل از طریق چسبندگی بتن و میلگرد در طول اورلب صورت می‌گیرد.

اتصال از طریق جوشکاری

جوشکاری میلگردها یک روش اتصال دائمی و بسیار قوی است که در شرایط خاص و با رعایت ضوابط آیین‌نامه‌ای به کار می‌رود. این روش معمولاً برای میلگردهای با قطر بزرگ یا در سازه‌هایی که نیاز به مقاومت بالا و کاهش طول اورلب دارند، استفاده می‌شود. جوشکاری میلگرد باید توسط جوشکار ماهر و با استفاده از الکترودهای مناسب انجام شود تا از کاهش مقاومت میلگرد در اثر حرارت جلوگیری شود. آیین‌نامه‌ها محدودیت‌هایی برای جوشکاری میلگردهای آجدار (به‌ویژه میلگردهای با کربن معادل بالا) دارند.

جوشکاری انتهای میلگرد

این روش که به آن جوشکاری سر به سر نیز گفته می‌شود، زمانی کاربرد دارد که تراکم میلگردها بسیار زیاد باشد و امکان اورلب کردن آن‌ها به صورت طولی وجود نداشته باشد. در این روش، انتهای دو میلگرد به صورت مستقیم به یکدیگر جوش داده می‌شوند. این کار نیاز به دقت بسیار بالا و کنترل کیفیت دقیق دارد و معمولاً برای میلگردهای با قطر مشخص و تحت نظارت مهندسی انجام می‌شود.

اتصال مکانیکی (کوپلر)

اتصال مکانیکی یا کوپلر، یک روش نوین و بسیار کارآمد برای اتصال میلگردها است که به‌ویژه برای میلگردهای با قطر بزرگ (معمولاً بالای 20 میلی‌متر) و در سازه‌های بلند و لرزه‌خیز توصیه می‌شود. کوپلرها قطعات فلزی رزوه شده‌ای هستند که دو میلگرد را به صورت مکانیکی و با استفاده از رزوه به یکدیگر متصل می‌کنند. مزایای استفاده از کوپلر شامل موارد زیر است:

• کاهش طول اورلب و در نتیجه کاهش مصرف میلگرد و بتن.
• افزایش سرعت اجرا و کاهش خطای انسانی.
• ایجاد اتصال قوی‌تر و مطمئن‌تر نسبت به اورلب سنتی.
• کاهش تراکم میلگرد در نقاط اتصال و سهولت بتن‌ریزی.

با توجه به نوسانات بازار میلگرد و قیمت آن، استفاده از کوپلر می‌تواند در پروژه‌های بزرگ، علی‌رغم هزینه اولیه بالاتر، در مجموع از نظر اقتصادی مقرون به صرفه باشد.

پیش‌نیازها و اصول اولیه محاسبه اورلب میلگرد

برای محاسبه دقیق طول اورلب میلگرد، لازم است اطلاعات کلیدی و مراجع معتبر را در اختیار داشته باشید. این پیش‌نیازها اساس یک طراحی و اجرای صحیح را تشکیل می‌دهند.

اطلاعات مورد نیاز (قطر میلگرد، رده بتن، مقاومت فولاد)

• قطر میلگرد (db): قطر اسمی میلگرد مورد استفاده (مثلاً 12، 14، 16، 18 میلی‌متر و غیره). این پارامتر تأثیر مستقیمی بر طول اورلب دارد.
• مقاومت فشاری بتن (f'c): رده بتن مورد استفاده در سازه (مثلاً C20، C25، C30 و غیره). مقاومت بتن بر میزان چسبندگی بین بتن و میلگرد تأثیر می‌گذارد.
• مقاومت تسلیم فولاد (Fy): مقاومت تسلیم میلگرد (مثلاً S340 با Fy=340 MPa یا S400 با Fy=400 MPa). این پارامتر نشان‌دهنده حداکثر تنشی است که میلگرد می‌تواند قبل از تغییر شکل دائمی تحمل کند.

مراجع و آیین‌نامه‌ها (آیین نامه بتن ایران - مبحث نهم)

مهم‌ترین مرجع برای محاسبه و اجرای اورلب میلگرد در ایران، «آیین‌نامه بتن ایران» یا همان «مبحث نهم مقررات ملی ساختمان» است. این آیین‌نامه کلیه ضوابط، فرمول‌ها و محدودیت‌های مربوط به طراحی و اجرای سازه‌های بتنی، از جمله اورلب میلگرد را شامل می‌شود. رعایت دقیق مفاد این آیین‌نامه برای تضمین ایمنی و عملکرد صحیح سازه الزامی است. مهندسان طراح باید بر اساس این آیین‌نامه، طول اورلب را برای هر بخش از سازه محاسبه و در نقشه‌ها درج کنند.

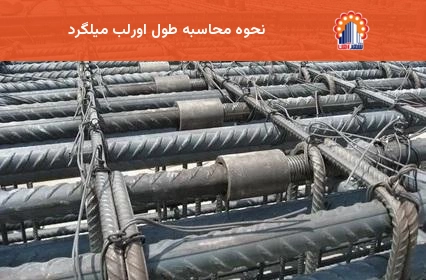

گام به گام: نحوه محاسبه طول اورلب میلگرد

فرمول کارگاهی (تجربی)

فرمول کارگاهی یک قاعده سرانگشتی است که بیشتر برای تخمین سریع و اولیه در کارگاه‌ها استفاده می‌شود و فاقد دقت آیین‌نامه‌ای است. این فرمول معمولاً طول اورلب را 50 تا 80 برابر قطر میلگرد (50db تا 80db) در نظر می‌گیرد. به عنوان مثال، برای میلگرد 18 میلی‌متری، طول اورلب کارگاهی می‌تواند بین 90 سانتی‌متر (50 * 1.8) تا 144 سانتی‌متر (80 * 1.8) باشد. این روش به هیچ وجه جایگزین محاسبات دقیق آیین‌نامه‌ای نیست و استفاده از آن بدون تأیید مهندس ناظر توصیه نمی‌شود.

فرمول آیین‌نامه‌ای و پارامترهای کلیدی (Ld, Ab, Fy)

محاسبه آیین‌نامه‌ای طول اورلب بر اساس مبحث نهم مقررات ملی ساختمان، پیچیده‌تر و دقیق‌تر است و پارامترهای مختلفی را در نظر می‌گیرد. یکی از مهم‌ترین مفاهیم در این محاسبات، «طول گیرایی» یا «طول مهاری» (Development Length - Ld) است. طول گیرایی، حداقل طولی است که یک میلگرد باید در بتن مهار شود تا بتواند مقاومت تسلیم خود را توسعه دهد و بار را به بتن منتقل کند. طول اورلب معمولاً تابعی از طول گیرایی است و بسته به نوع اورلب (کششی یا فشاری) و کلاس آن (A یا B) متفاوت است.

پارامترهای کلیدی در فرمول‌های آیین‌نامه‌ای شامل موارد زیر است:

• Ld (طول گیرایی): این مقدار از جداول آیین‌نامه یا فرمول‌های پیچیده‌تر بر اساس f'c (مقاومت بتن)، Fy (مقاومت فولاد)، قطر میلگرد، پوشش بتن، فاصله میلگردها و عوامل اصلاحی دیگر به دست می‌آید.
• Ab (مساحت مقطع میلگرد): مساحت سطح مقطع یک میلگرد.
• Fy (مقاومت تسلیم فولاد): مقاومت تسلیم میلگرد.

به‌طور کلی، طول اورلب کششی (برای میلگردهای تحت کشش) بیشتر از طول اورلب فشاری (برای میلگردهای تحت فشار) است. آیین‌نامه، اورلب کششی را به دو کلاس A و B تقسیم می‌کند که کلاس B (1.3Ld) برای شرایط بحرانی‌تر و کلاس A (1.0Ld) برای شرایط عادی‌تر استفاده می‌شود. طول اورلب فشاری معمولاً برابر با Ld است.

مثال عملی محاسبه طول اورلب (میلگرد 18، فولاد S400، بتن C25)

برای درک بهتر، یک مثال عملی را بررسی می‌کنیم. فرض کنید می‌خواهیم طول اورلب کششی (کلاس B) را برای میلگرد 18 میلی‌متری با فولاد S400 و بتن C25 محاسبه کنیم:

1. تعیین مشخصات:
   - قطر میلگرد (db) = 18 میلی‌متر
   - مقاومت تسلیم فولاد (Fy) = 400 مگاپاسکال (S400)
   - مقاومت فشاری بتن (f'c) = 25 مگاپاسکال (C25)
2. محاسبه یا استخراج طول گیرایی (Ld):
   محاسبه دقیق Ld شامل چندین ضریب اصلاحی است که از جداول و فرمول‌های مبحث نهم استخراج می‌شود. برای سادگی در این مثال، فرض می‌کنیم با توجه به مشخصات فوق و شرایط معمول، طول گیرایی میلگرد 18 میلی‌متری در بتن C25 و فولاد S400، حدود 60 برابر قطر میلگرد (60db) باشد. (این مقدار باید از جداول آیین‌نامه یا محاسبات دقیق مهندسی استخراج شود).
   Ld = 60 * 18 میلی‌متر = 1080 میلی‌متر = 108 سانتی‌متر
3. محاسبه طول اورلب کششی (کلاس B):
   برای اورلب کششی کلاس B، طول اورلب برابر 1.3 برابر Ld است.
   طول اورلب = 1.3 * Ld = 1.3 * 108 سانتی‌متر = 140.4 سانتی‌متر

بنابراین، برای این شرایط، طول اورلب مورد نیاز حدود 140 سانتی‌متر خواهد بود. تأکید می‌شود که این یک مثال ساده شده است و در عمل، مهندس طراح با در نظر گرفتن کلیه جزئیات و ضوابط آیین‌نامه، طول دقیق اورلب را تعیین می‌کند.

جدول راهنمای طول اورلب میلگردها

برای سهولت در کارگاه‌ها، معمولاً جداولی بر اساس آیین‌نامه‌ها تهیه می‌شود که طول اورلب را برای قطرهای مختلف میلگرد و رده‌های رایج بتن و فولاد ارائه می‌دهد. این جداول به عنوان راهنما عمل می‌کنند و باید همواره با نقشه‌های اجرایی و نظارت مهندس ناظر مطابقت داشته باشند.

به عنوان مثال، در جدول راهنمای طول اورلب میلگردها با بتن C25 و میلگرد S400، مقادیر زیر برای آرماتورهای پایین و بالا (که معمولاً در تیرها و دال‌ها به ترتیب تحت کشش و فشار قرار می‌گیرند) ارائه شده است:

همچنین، برای آرماتورهای دورپیچ (مانند خاموت‌های ستون) نیز جداولی وجود دارد که طول اورلب را بر حسب ضریبی از قطر میلگرد (db) مشخص می‌کند:

این مقادیر صرفاً جهت اطلاع و درک کلی هستند و باید از جداول معتبر آیین‌نامه‌ای و نقشه‌های اجرایی پروژه استفاده شود.

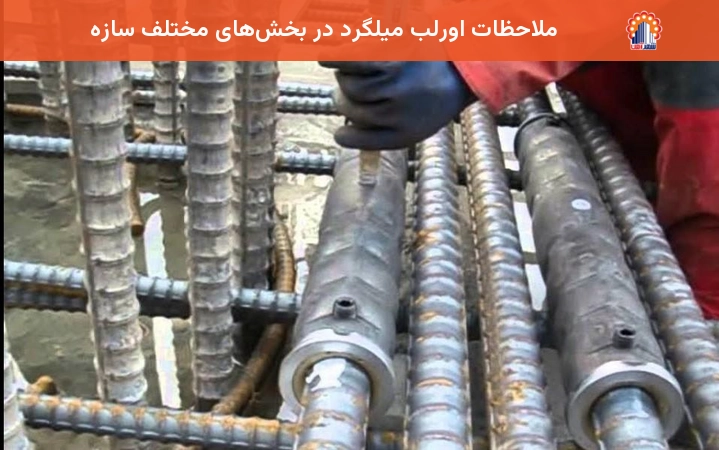

ملاحظات اورلب میلگرد در بخش‌های مختلف سازه

اورلب میلگرد در فونداسیون

در فونداسیون‌ها، اورلب میلگردها معمولاً در شبکه مش‌بندی کف فونداسیون صورت می‌گیرد. طول اورلب در فونداسیون‌ها اغلب حداقل 40 برابر قطر میلگرد (40db) در نظر گرفته می‌شود، اما این مقدار باید بر اساس محاسبات دقیق و آیین‌نامه تعیین گردد. نکته مهم این است که اورلب‌ها باید به صورت پراکنده و نه در یک مقطع واحد انجام شوند تا از ایجاد ضعف در یک ناحیه خاص جلوگیری شود.

اورلب میلگرد در ستون‌ها

اورلب میلگرد در ستون‌ها از اهمیت ویژه‌ای برخوردار است، زیرا ستون‌ها عناصر فشاری اصلی سازه هستند. آیین‌نامه توصیه می‌کند که اورلب میلگرد در ستون‌ها در «نیمه میانی» طول ستون انجام شود. این بدان معناست که از اورلب کردن میلگردها در نزدیکی اتصالات تیر به ستون (که مناطق بحرانی و با تنش‌های خمشی بالا هستند) باید اجتناب شود. طول اورلب در ستون‌ها معمولاً بین 40 تا 60 برابر قطر میلگرد (40db تا 60db) است و باید به صورت متناوب و نه در یک تراز انجام شود تا مقطع ستون در یک نقطه ضعیف نشود.

اورلب میلگرد در تیرها و دال‌ها

در تیرها و دال‌ها، محل اورلب میلگردها به نوع بارگذاری (کششی یا فشاری) و نمودار لنگر خمشی بستگی دارد. به‌طور کلی:

• میلگردهای کششی: اورلب میلگردهای کششی باید در مناطقی انجام شود که تنش کششی در میلگردها حداقل باشد (مثلاً در نزدیکی تکیه‌گاه‌ها برای میلگردهای پایین و در میانه دهانه برای میلگردهای بالا).
• میلگردهای فشاری: اورلب میلگردهای فشاری می‌تواند در هر نقطه‌ای انجام شود، اما ترجیحاً در مناطقی که تنش فشاری کمتر است.

آیین‌نامه برای اورلب در دال‌ها نیز ضوابطی دارد، از جمله اینکه حداقل دو میلگرد باید از هسته ستون عبور کنند. اگر اورلب خارج از هسته ستون انجام شود، طول اورلب کششی باید حداقل 2Ld باشد.

میلگردهای انتظار و نحوه محاسبه آن‌ها

میلگردهای انتظار (Starter Bars) میلگردهای کوتاهی هستند که از یک عضو بتنی (مانند فونداسیون یا سقف) بیرون گذاشته می‌شوند تا در آینده به عضو بتنی بعدی (مانند ستون یا دیوار) متصل شوند. هدف از میلگردهای انتظار، ایجاد پیوستگی سازه‌ای و انتقال تدریجی بارها بین دو عضو است. طول میلگرد انتظار باید به اندازه‌ای باشد که هم در عضو پایین و هم در عضو بالا، طول گیرایی لازم را تأمین کند. محاسبه طول و قطر میلگردهای انتظار نیز بر اساس آیین‌نامه و با توجه به بارهای وارده و ابعاد مقاطع صورت می‌گیرد. فاصله و تعداد میلگردهای انتظار نیز باید مطابق با نقشه‌های اجرایی باشد.

نکات اجرایی و اشتباهات رایج در اورلب میلگرد

توصیه‌های مهم برای اجرای صحیح

• پایبندی به نقشه‌های اجرایی: همواره طول، محل و نحوه اورلب را مطابق با نقشه‌های تفصیلی سازه که توسط مهندس طراح تهیه شده است، اجرا کنید.
• اورلب انفرادی: میلگردها را به صورت انفرادی اورلب کنید و از اورلب کردن گروهی میلگردها در یک مقطع خودداری کنید تا از تمرکز تنش و ضعف موضعی جلوگیری شود.
• حفظ فاصله محوری: فاصله محوری بین میلگردهای اورلب شده باید مطابق با آیین‌نامه باشد تا بتن بتواند به خوبی بین آن‌ها نفوذ کرده و چسبندگی لازم را ایجاد کند.
• حداقل طول اورلب کششی: در هیچ حالتی طول اورلب کششی نباید کمتر از Ld/3 و همچنین کمتر از 300 میلی‌متر (30 سانتی‌متر) باشد.
• استفاده از سیم آرماتوربندی مناسب: میلگردهای اورلب شده را با سیم آرماتوربندی به طور محکم به هم ببندید تا در حین بتن‌ریزی جابجا نشوند.
• نظارت مستمر: نظارت دقیق مهندس ناظر بر فرآیند اورلب‌گذاری ضروری است.

اشتباهات رایج و پیامدهای آن

• طول اورلب ناکافی: یکی از رایج‌ترین اشتباهات، استفاده از طول اورلب کمتر از مقدار آیین‌نامه‌ای است. این امر منجر به کاهش ظرفیت باربری میلگرد و در نهایت گسیختگی زودرس سازه در آن نقطه می‌شود.
• محل نامناسب اورلب: اورلب کردن میلگردها در مناطق با حداکثر تنش (مانند میانه دهانه تیرها برای میلگردهای پایین یا نزدیک اتصالات ستون به تیر) می‌تواند منجر به ضعف بحرانی و شکست سازه شود.
• عدم رعایت فاصله: عدم رعایت فاصله مناسب بین میلگردهای اورلب شده باعث می‌شود بتن به خوبی بین آن‌ها نفوذ نکند و چسبندگی لازم ایجاد نشود.
• استفاده از روش اتصال نامناسب: استفاده از جوشکاری بدون رعایت ضوابط یا استفاده از سیم آرماتوربندی به جای اتصال مکانیکی در مواردی که نیاز به اتصال قوی‌تر است، می‌تواند خطرناک باشد.
• عدم پراکندگی اورلب‌ها: اگر تمام میلگردهای یک مقطع در یک تراز اورلب شوند، آن مقطع به شدت ضعیف شده و می‌تواند نقطه شروع گسیختگی باشد.

جمع‌بندی و نتیجه‌گیری

اورلب میلگرد، فرآیندی حیاتی در ساخت و سازهای بتنی است که نقش اساسی در پیوستگی، استحکام و پایداری سازه ایفا می‌کند. از تعریف و انواع اورلب گرفته تا روش‌های اتصال و فرمول‌های دقیق آیین‌نامه‌ای، هر مرحله نیازمند دقت و دانش فنی است. درک صحیح مفاهیمی مانند طول گیرایی (Ld) و رعایت ضوابط مبحث نهم مقررات ملی ساختمان، برای مهندسان و مجریان پروژه‌های عمرانی از اهمیت بالایی برخوردار است. با پایبندی به نقشه‌های اجرایی، استفاده از روش‌های صحیح اتصال و پرهیز از اشتباهات رایج، می‌توان اطمینان حاصل کرد که سازه بتنی از حداکثر مقاومت و دوام برخوردار خواهد بود. همواره توصیه می‌شود که محاسبات و نظارت بر اجرای اورلب میلگرد توسط مهندسان متخصص و باتجربه انجام شود تا ایمنی و کیفیت پروژه تضمین گردد.
