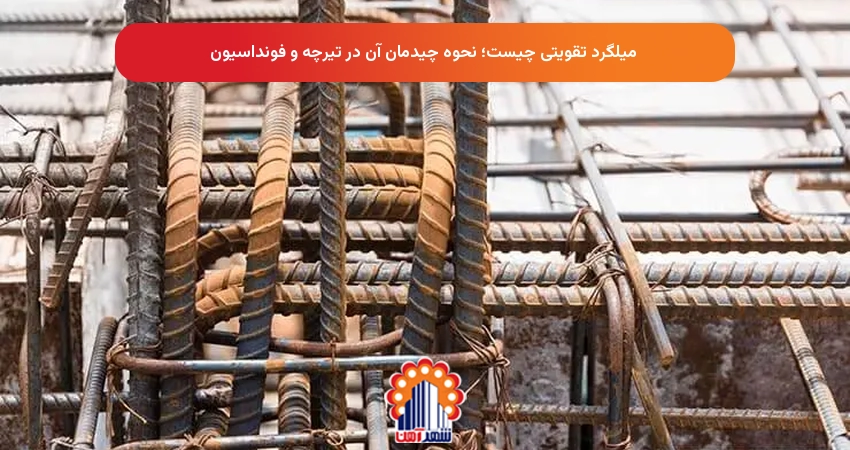

میلگرد تقویتی چیست؛ نحوه چیدمان آن در تیرچه و فونداسیون

میلگرد تقویتی یکی از میلگردهای پُرکاربرد است که برای مقاوم سازی ساختمان و استحکام بخشیدن به آن استفاده می‌شود. استفاده از این میلگرد، علاوه بر افزایش مقاومت سازه، باعث کاهش هزینه‌های ساخت و ساز خواهد شد. در این مطلب می‌خواهیم به بررسی این موضوع بپردازیم که میلگرد تقویتی چیست و چه کاربردی دارد؟ و در ضمن می بینیم که نحوه چیدمان آن در تیرچه و فونداسیون به چه صورت است. برای پاسخ به این سوالات و یا اطلاع از وزن میلگرد با ما همراه باشید.

میلگرد تقویتی چیست؟

به بیان ساده، به منظور مقاوم سازی در مقابل تنش‌های کششی و فشاری، از میلگرد تقویتی استفاده می‎شود. استفاده از این نوع میلگرد، سازه را در برابر عوامل خارجی و محیطی مقاوم خواهد کرد و درست به این دلیل است که طی سال‌های اخیر استفاده از، تقریبا در تمامی سازه‎های مدرن از میلگرد تقویتی استفاده می‌شود و مهمترین کاربرد آن افزایش مقاومت بخش‌های مختلف یک سازه می‎باشد.

ویژگی های میلگرد تقویتی چیست؟

امروزه استفاده از میلگرد تقویتی به یکی از ضروریات اصلی سازه‌ها تبدیل شده است و در نظر نگرفتن و یا استفاده نکردن از آن رد سازه، عواقب جبران‎ناپذیری برای افراد به همراه خواهد شد. استفاده از این میلگرد به خصوص در کشور ایران که کشور زلزله‌خیزی است ضرورت دارد.
همان‌طور که گفته شد، استفاده از میلگرد تقویتی باعث افزایش مقاومت سازه در برابر نیروهای خمشی و کششی می‌شود؛ به طور کلی، وجود میلگردها در فونداسیون باعث مقاومت سازه خواهند شد.
یکی از مهمترین ویژگی‌های این میلگرد، قابلیت خمش تا 180 درجه است؛ یعنی استفاده از این محصول در بخش‌های مختلف سازه امکان‌پذیر است. از دیگر ویژ‌گی‌های میلگرد تقویتی می‌توان به موارد زیر اشاره کرد:

• مقاومت کششی بسیار بالا (میلگرد تقویتی تا 180 درجه خم می‌شود)
• تولید این نوع میلگرد در مدل‌های بدون آج و آجدار و همچنین در ابعاد و سایزهای مختلف
• استفاده در تیرچه بلوک، فونداسیون و دیوار برشی
• امکان خرید این محصول به صورت کلاف و شاخه

نقشه‌خوانی میلگرد تقویتی به چه صورت است؟

با توجه به این که در یک نقشه انواع مختلفی از میلگرد وجود دارد، برای نقشه خوانی میلگرد لازم است با برخی از نمادها آشنایی داشته باشیم. این نمادها می‌توانند شامل تعداد میلگرد، قطر میلگرد، طول و ... باشند که در نقشه به صورت زیر نمایش داده می‌شوند:

• نشانگر تعداد میلگرد
• B بیانگر قطر میلگرد
• C فاصله میلگرد

به‌طور مثال ۱۶Ø۲۵ در نقشه به این معناست که ۱۶ میلگرد با قطر ۲۵ و یا ۱۶Ø۲۵@۱۰ تعداد ۱۶ میلگرد با قطر ۲۵ که در فاصله ۱۰ سانتی‌متری از یکدیگر قرار دارند. در نقشه برای اینکه میلگرد تقویتی نشان داده شود، اگر در پلانی به جز پلان اصلی مشخص شده باشد، به صورت عدد ۲۵Ø۲ نمایش داده می‌شود. این عدد به این معناست که دو میلگرد با قطر 25 میلی‌متر در سازه استفاده شده‌اند.

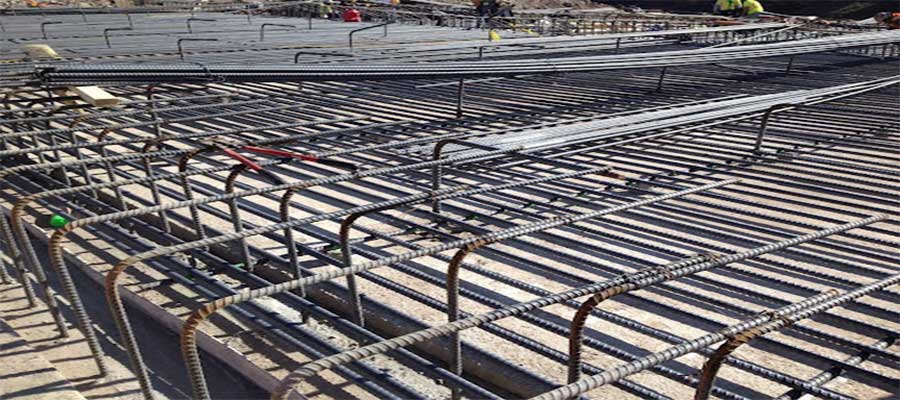

نحوه چیدمان میلگرد تقویتی در تیرچه بلوک

تیرچه بلوک یکی از مهمترین بخش‌های سازه است که وزن زیادی را تحمل می‌کند؛ در تیرچه‌ها به طور متداول، برای مقاوم سازی از میلگرد آجدار استفاده می‌شود؛ اما در برخی از موارد هم تعدادی میلگرد تقویتی به آن اضافه می کنند. طول میلگردهایی که برای این منظور استفاده می‌شوند، باید کمتر از طول تیرچه بلوک باشند هم قابلیت قرارگیری در داخل بتن را داشته باشند. نحوه تعیین طول میلگردهای چیده شده، با استفاده از جداول لنگر خمشی و همچنین از روی نمودارها انجام می‌شود.
یک نکته حائز اهمیت در مورد چیدمان میلگرد تقویتی در بتن این است که نوع قراری میلگردها، فاصله آن‌ها و همچنین مکان از موارد مهمی هستند که باید در این زمینه به آن‌ها توجه ویژه داشت.

همان‌طور که نحوه چیدمان میلگرد در تیرچه‌ ها اهمیت زیادی دارد، محاسبه میلگرد سقف تیرچه بلوک نیز بخش مهمی از فرایند طراحی به شمار می‌رود. انتخاب صحیح مقدار و قطر میلگرد در این مرحله، تأثیر مستقیمی بر استحکام، ایمنی و عملکرد نهایی سقف دارد.

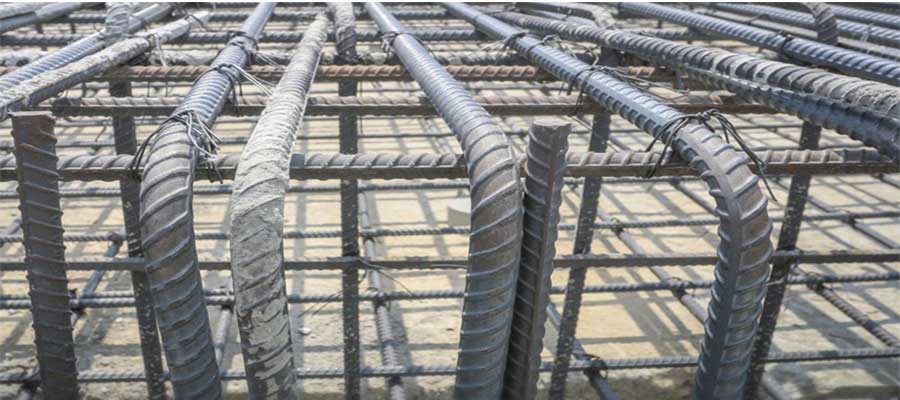

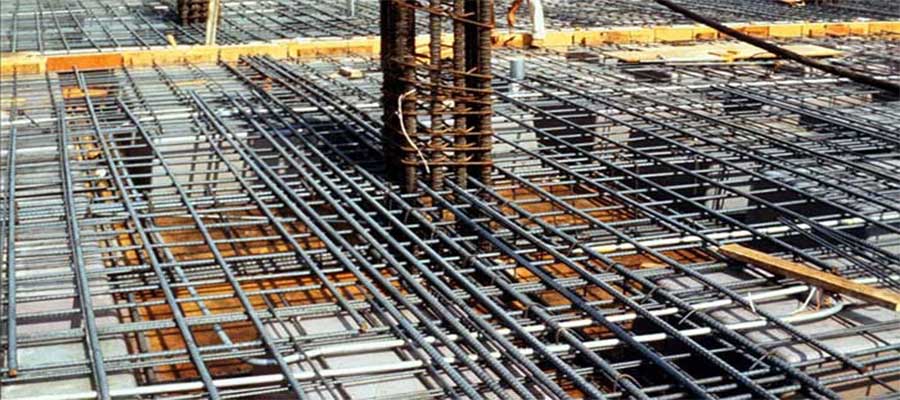

نحوه چیدمان میلگرد تقویتی در فونداسیون

از دیگر بخش های مهم هر سازه، فونداسیون یا همان پی ساختمان است. فونداسیون برای تحمل بار و وزن ساختمان، باید از دوام و استحکام کافی برخوردار باشد. برای استفاده از میلگردهای تقویتی در فونداسیون، اولین اقدام این است که این محصولات را یا خم کنند و یا اینکه برش دهند. نصب و جایگذاری میلگردهای تقویتی در فونداسیون معمولا به این صورت است که همزمان با میلگردهای معمولی انجام می شود.
محل دقیق قرارگیری این میلگردها پایین تر از ستون ها و در فونداسیون یا پی ساختمان است که اگر مهندس ساختمان تایید کند؛ میتوان از میلگردهای تقویتی در بخش‌های دیگر سازه هم استفاد کرد.یک نکته مهم در این میان، وزن میلگرد تقویتی است. برای محاسبه وزن میلگرد تقویتی از یک فرمول خاص استفاد می‌شود. فرمول زیر معمولا برای این منظور مورد استفاده قرار می‌گیرد:

یک عدد میلگرد × طول کلی یک میلگرد × تعداد میلگردهای تقویتی

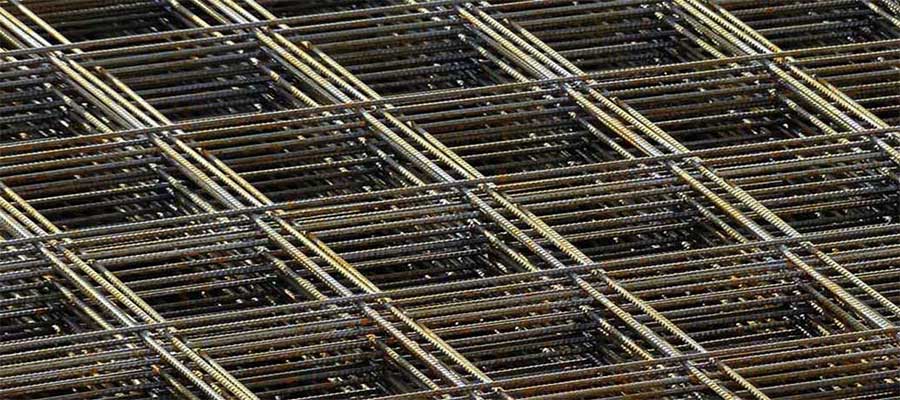

نکته قابل توجه اینجاست که در ساختمان از میلگردهای متفاوتی استفاده می‌شود. هرکدام از این میلگردها، قطر، وزن و طول متفاوتی دارند. فارغ از این موضوع، اجرای بتن مسلح به مش‌بندی نیاز دارد و با توجه به نوع فولادی که در میلگرد استفاده شده‌است، قطر میلگرد و مساحت کار میلگردهای تقویتی به مقدار متفاوتی استفاده می‌شود.

در این مطلب در مورد میلگرد تقویتی، نحوه چیدمان آن در تیرچه و فونداسیون و همچنین ویژگی‌های میلگرد تقویتی صحبت کردیم. همان‌طور که از اسم این میلگردها مشخص است در تقویت ساختمان نقش بسزایی ایجادمی‌کنند. ممکن است خیلی از افراد این تصور را داشته باشند که استفاده از میلگرد تقویتی باعث می‌شود که هزینه زیادی خرج کنند؛ این در حالی است که اگر از این نوع میلگرد برای تقویت سازه استفاده نکنند، در طولانی مدت ممکن است عواقب سنگینی داشته باشد و حتی باعث ایجاد خسارات مالی و جانی شود.

درصورنی گه بعد از پایان این مقاله همچنان در رابطه با این که میلگرد تقویتی چیست و نحوه چیدمان آن در تیرچه و فونداسیون به چه صورت است سوالی دارید، می توانید با کارشناسان ما در گروه شهرآهن تماس حاصل فرمایید.

این نوع میلگرد به گونه ای طراحی شده که سبب افزایش خمش و مقاومت کششی بتن می شود و اجازه نمی دهد بتن در اثر فشار شکسته شود. میلگردهای تقویتی بین پیمانکاران و مهندسان محبوبیت ویژه ای دارند از این رو پرکاربردترین نوع میلگرد هستند. اگر گودبرداری یک سازه صحیح نباشد، برخی از رویدادهای طبیعی مانند زلزله، گردباد و ... می توانند سبب تخریب سازه شوند اما استفاده از میلگرد تقویتی می تواند این ضعف سازه را جبران کند. بتنی که در ساختمان سازی مورد استفاده قرار می گیرد، مقاومت خوبی در برابر نیروهای فشاری و آتش سوزی دارد اما در مقابل نیروی کششی و خمشی ضعیف عمل می کند از این رو بتن در برابر بلاهای طبیعی ضعیف است و در نتیجه باید از میلگردهای تقویتی برای جبران آن استفاده کرد.
علاوه بر استفاده از میلگردهای تقویتی باید به فاصله میلگردها نیز توجه شود زیرا این موضوع در استحکام بخشی به سازه اهمیت بالایی دارد و مهندس ساختمان باید با توجه به قطر و ارتفاع میلگرد میزان فاصله آن ها را به درستی محاسبه کند.

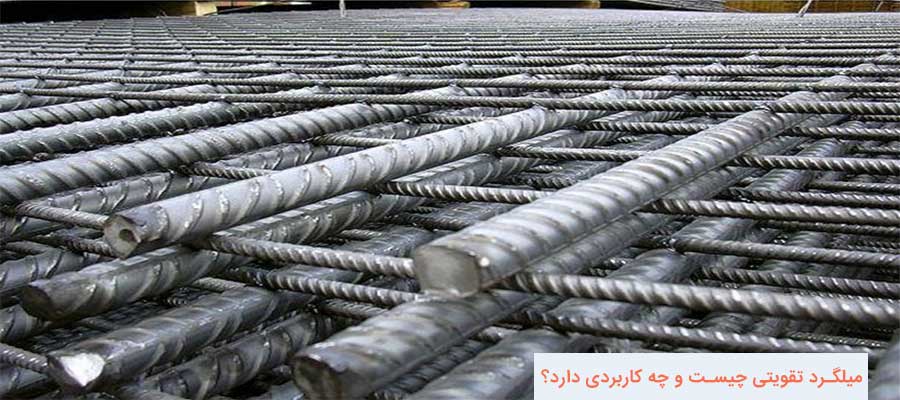

میلگرد تقویتی چیست؟

همانطور که در بالا گفته شد میلگرد تقویتی گونه ای از میلگرد است که به وسیله شمش فولادی نورد گرم ساخته می شود. این میلگرد خواص فنی ویژه ای دارد و سبب افزایش مقاومت کششی بتن می شود. میلگرد تقویتی را می توان تا 180 درجه خم کرد، این ویژگی سبب شده تا آن را به راحتی در قسمت های مختلف ساختمان مورد استفاده قرار گیرد و باعث افزایش چند برابری مقاومت و استحکام ساختمان شود. این میلگردها به دو صورت آج دار و بدون آج تولید و به بازار عرضه می شوند. در واقع یکی از ویژگی های بارز میلگرد تقویتی مقاومت کششی بسیار زیاد آن است. از میلگرد تقویتی برای انتقال و جذب نیروهای مختلف استفاده می شود.

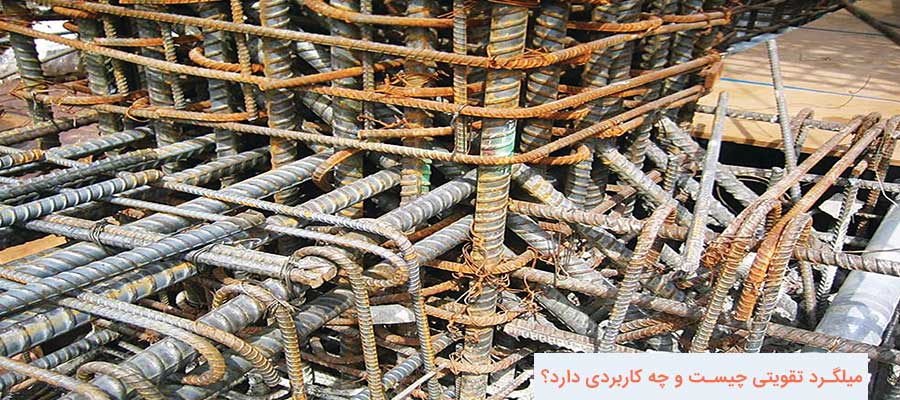

کاربرد میلگرد تقویتی

نیروهای بسیاری مانند نیروی فشاری، نیروی برشی و ... به ساختمان وارد می شوند که میلگرد تقویتی سبب می شود مقاومت سازه در برابر این نیروها افزایش پیدا کند از این رو می توان از آن در فنداسیون، دیوار برشی و ... استفاده کرد.

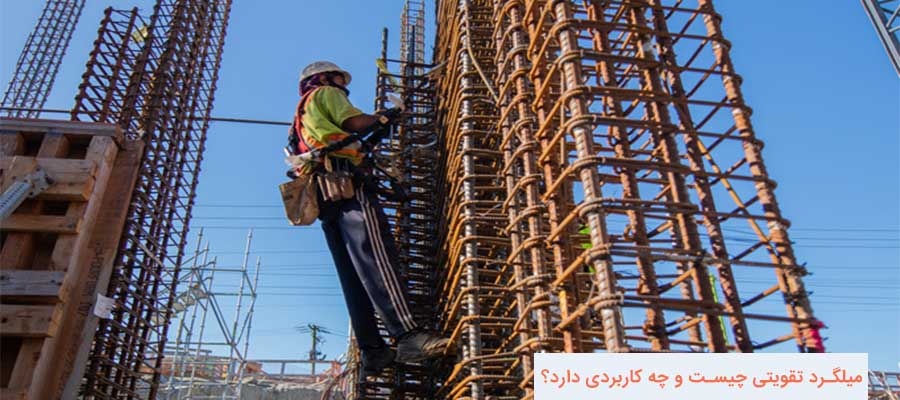

میلگردهای تقویتی نقش بسیار مهمی در طراحی دیوارهای برشی دارند و از شکستن دیوار جلوگیری می کنند. دیوار برشی به صورت مستقیم به اسکلت و فوندانسیون وصل می شود و با توجه به نظر طراح و مهندس به دو صورت جفت و مونولیتیک قابل اجرا هستند.
تیرچه بخش مهمی از سازه است که در سقف قرار دارد و نیروی فشاری و برشی سازه را تحمل می کند، طراحان و مهندسین برای افزایش مقاومت تیرچه در کنار میلگرد آجدار از میلگرد تقویتی نیز استفاده می کنند. معمولا میلگرد تقویتی که برای تیرچه مورد استفاده قرار می گیرد از نوع اتکا است.
همانطور که می دانید مهم ترین و ضروری ترین قسمت در ساختمان سازی فندانسیون است و وزن کل سازه در نهایت به فندانسیون و زمین انتقال می یابد. در واقع مرکز ثقل سازه همان فندانسیون است. میلگردهای تقویتی که در فندانسیون مورد استفاده قرار می گیرند ابتدا باید با توجه به شکل طراحی شده بریده یا خم شوند. اغلب در فندانسیون میلگرد تقویتی را همراه با میلگرد معمولی به کار می برند.
در کل میلگردهای تقویتی کاربرد بالایی در ساخت و ساز و تقویت سازه دارند، برخی از افرادی برای کم کردن هزینه های خود از این میلگردها استفاده نمی کنند اما در مدت کمی دچار خسارات جانی و مالی بسیاری می شوند از این رو استفاده از میلگرد تقویتی جزء ضروریات ساختمان سازی است.

محاسبه وزن میلگرد تقویتی

محاسبه وزن میلگرد تقویتی بر عهده مهندس و طراح پروژه است. این کار در ظاهر ممکن است آسان به نظر آید، اما کاری دشوار است که توسط نرم افزارهای تخصصی می توان آن ها را محاسبه کرد. محاسبه وزن میلگرد می تواند در برآورد هزینه ها کمک کند از این رو آگاهی نسبت به نحوه محاسبه وزن میلگرد تقویتی در هنگام خرید امری ضروری است. فرمول زیر ساده ترین روش محاسبه وزن میلگرد تقویتی است که بسیار کاربرد دارد:

وزن کلی یک شاخه میلگرد * طول کلی یک شاخه میلگرد * تعداد کل میلگردهای مورد استفاده در پروژه

به عنوان مثال اگر در پروژه ای 200 شاخه میلگرد به طول 14 سانتیمتر و وزن 4 کیلوگرم مورد استفاده قرار گیرد وزن 200 میلگرد تقویتی 11200 محاسبه می شود.
در واقع محاسبه وزن میلگرد تقویتی و تعداد آن ها کاری تخصصی است و باید توسط مهندسین ساختمانی انجام شود در غیر این صورت ممکن است خسارات جبران ناپذیری ایجاد کند.
Etabs نرم افزاری است که به وسیله آن می توان مقدار میلگرد تقویتی مورد نیاز برای یک سازه را محاسبه کرد.

محاسبه وزن میلگرد خود عاملی مهم در محاسبه قیمت میلگرد تقویتی است و مجموع این محاسبات به شما کمک می کنند تا با در نظر گرفتن بودجه خود، ساختمانی با کیفیت تر و مستحکم تر داشته باشید. برای خرید میلگرد تقویتی و کسب اطلاعات بیشتر در رابطه با قیمت روز میلگرد و ویژگی های آن، هم اکنون با ما در آهن آلات شهر آهن تماس بگیرید.

جدول میلگرد تقویتی تیرچه

میلگردها بر اساس استانداردهای مختلف، به انواع متفاوتی دسته‌بندی می‌شوند و انتخاب صحیح آن‌ها می‌تواند تأثیر زیادی بر استحکام و دوام سازه داشته باشد. آگاهی از وزن میلگردها نیز به مهندسان کمک می‌کند تا محاسبات لازم برای بتن‌ریزی و هزینه‌ها را به درستی انجام دهند. جدول میلگرد تقویتی تیرچه به ‌طور خلاصه، اطلاعات مهمی در مورد نوع، وزن، قطر و ... این میلگردهای تقویتی ارائه می‌دهد.

جدول میلگرد تقویتی تیرچه به صورت زیر است:

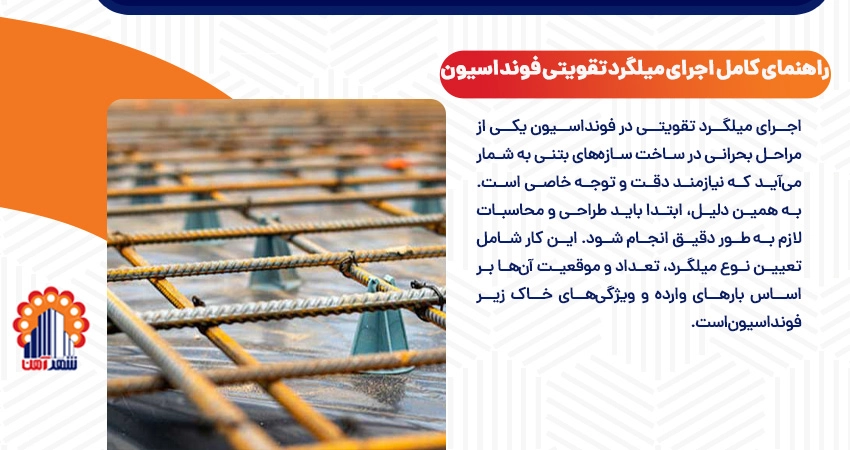

راهنمای کامل اجرای میلگرد تقویتی فونداسیون

اجرای میلگرد تقویتی در فونداسیون یکی از مراحل بحرانی در ساخت سازه‌های بتنی به شمار می‌آید که نیازمند دقت و توجه خاصی است. به همین دلیل، ابتدا باید طراحی و محاسبات لازم به ‌طور دقیق انجام شود. این کار شامل تعیین نوع میلگرد، تعداد و موقعیت آن‌ها بر اساس بارهای وارده و ویژگی‌های خاک زیر فونداسیون است.

دقت کنید که میلگردها از مواد با کیفیت تهیه شده باشند. همچنین انتخاب میلگردهای آجدار به دلیل افزایش چسبندگی با بتن ضروری است. برش و خم کردن میلگردها نیز باید با استفاده از ابزارهای مناسب و طبق نقشه‌های اجرایی دقیق، انجام شود. این کار باعث نصب صحیح میلگردها در فونداسیون خواهد شد.

هنگام نصب، میلگردها باید در قالب‌های فونداسیون قرار گیرند و فاصله و ارتفاع آن‌ها نیز بر اساس محاسبات انجام شده، رعایت شود. استفاده از گیره‌های نگهدارنده برای حفظ موقعیت میلگردها در حین بتن‌ریزی الزامی است. پس از نصب، بتن‌ریزی باید به‌ گونه‌ای انجام شود که هیچ حباب هوایی در بتن باقی نماند. استفاده از ویبراتور برای تراکم بتن و جلوگیری از ایجاد حباب‌های هوایی نیز بسیار مهم است.

در نهایت، پس از بتن‌ریزی، باید از کیفیت بتن و اجرای صحیح میلگردها اطمینان حاصل کنید. بررسی نهایی و انجام آزمایش‌های غیر مخرب، می‌تواند به شناسایی مشکلات احتمالی کمک کند. این اقدامات باعث افزایش استحکام و دوام فونداسیون شده و از بروز مشکلات در آینده جلوگیری می‌کنند.

راهنمای میلگرد تقویتی سقف

استفاده از میلگرد تقویتی در سقف‌ها، به منظور افزایش مقاومت و کاهش تغییر شکل‌، بسیار مهم است. این میلگردها معمولاً در نقاطی مانند لبه‌ها و تیرها که بار بیشتری وجود دارد، نصب می‌شوند. دقت کنید که طراحی سقف باید به گونه‌ای باشد که بارهای وارده به درستی توزیع شوند.

ابتدا باید نوع میلگرد‌ها و چیدمان آن‌ها به ‌دقت تعیین شود. انتخاب میلگردهای آجدار به دلیل افزایش چسبندگی با بتن، اهمیت زیادی دارد. فاصله بین میلگردها در هنگام نصب، باید به گونه‌ای باشد که مقاومت سقف به حداکثر برسد. همچنین توجه به پوشش بتنی روی میلگردها، برای جلوگیری از زنگ‌ زدگی بسیار مهم است.

نصب میلگردها باید در نقاط بحرانی و حساس انجام شود. در این مرحله، از گیره‌ها و نگهدارنده‌ها برای حفظ موقعیت میلگردها استفاده کنید. پس از نصب، بتن باید به‌ طور یکنواخت روی میلگردها ریخته شود.

پس از بتن‌ریزی، کیفیت کار را بررسی کرده و از عدم وجود حباب‌های هوایی و یکنواختی بتن، اطمینان حاصل کنید. آزمایش‌های غیرمخرب می‌توانند به شناسایی نقاط ضعف در سازه کمک کنند. رعایت دقیق این مراحل، باعث بهبود استحکام سقف و افزایش عمر مفید آن می‌شود.

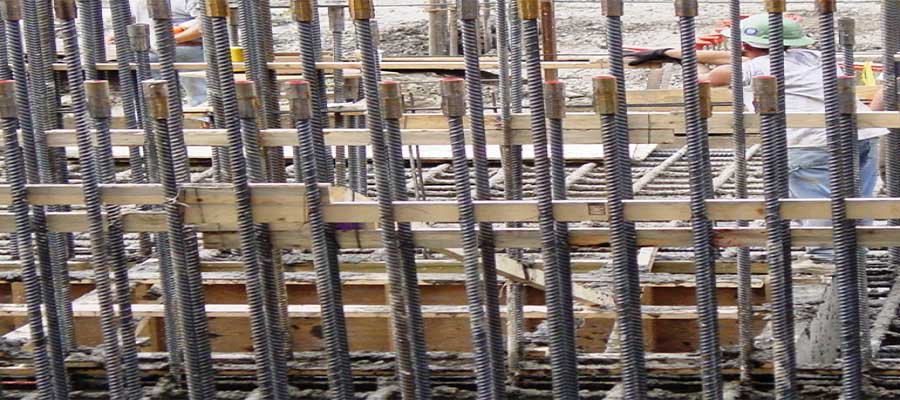

نحوه بستن میلگرد فونداسیون

بستن میلگردها در فونداسیون، یکی از مراحل مهم در آرماتور بندی است. بستن صحیح میلگردها به استحکام سازه کمک کرده و از بروز مشکلات احتمالی نیز جلوگیری می‌کند. این کار معمولاً با استفاده از سیم آرماتور انجام می‌شود. نوع سیم باید به گونه‌ای انتخاب شود که از زنگ ‌زدگی جلوگیری کرده و در عین حال، محکم باشد.

برای بستن میلگردها، ابتدا باید آن‌ها را در موقعیت مناسب قرار داده و سپس با استفاده از سیم آرماتور، میلگرد‌ها را به یکدیگر متصل کنید. این کار معمولاً با استفاده از ابزارهای خاصی انجام می‌شود. بستن باید به‌ گونه‌ای انجام شود که فاصله بین میلگردها حفظ شده و اتصالات نیز محکم و بدون حرکت باشند.

پس از بستن، باید تمامی اتصالات را بررسی کرده و از استحکام آن‌ها اطمینان حاصل کنید. عدم توجه به این مرحله، می‌تواند منجر به کاهش مقاومت سازه شود. همچنین اتصالات باید در برابر رطوبت و آسیب‌های محیطی نیز محافظت شوند. استفاده از پوشش‌های مقاوم در برابر خوردگی، می‌تواند به افزایش عمر میلگردها کمک کند.

در نهایت، باید از کیفیت بستن میلگردها نیز اطمینان حاصل کنید. این کار معمولاً با استفاده از آزمایش‌های غیرمخرب انجام می‌شود. این آزمایش‌ها می‌توانند به شناسایی نقاط ضعف در اتصالات کمک کرده و از بروز مشکلات در آینده جلوگیری کنند.

طول میلگرد تقویتی تیر

طول میلگرد تقویتی در تیرها باید به ‌گونه‌ای تعیین شود که حداکثر استحکام را فراهم کند. برای این کار، باید محاسبات دقیقی انجام شود. این محاسبات شامل بررسی بارهای وارده و تعیین نقاط بحرانی است. استفاده از نرم‌افزارهای تحلیل سازه به طراحان کمک می‌کند تا طول مناسب میلگرد تقویتی را به ‌دقت محاسبه کنند.

هنگام تعیین طول میلگرد، باید به قوانین و استانداردهای موجود در صنعت ساختمان توجه کنید. این قوانین معمولاً حداقل و حداکثر طول میلگرد را تعیین می‌کنند. همچنین باید طول خم میلگرد را نیز محاسبه کنید. طول خم معمولاً برابر با 12 db در انتهای آزاد میلگرد است. این موضوع باعث حفظ استحکام در نقاط بحرانی شده و از شکست میلگرد جلوگیری می‌کند.

استفاده از نرم‌افزارهای مهندسی مانند Etabs و SAP2000 می‌تواند به طراحان در تعیین طول دقیق میلگرد کمک کند. این نرم‌افزارها با توجه به بارها و شرایط سازه، طول مناسب را محاسبه می‌کنند. در نهایت، بررسی خروجی نرم‌افزارها و تطبیق آن با اصول مهندسی، بسیار مهم است.

محل قطع آرماتور در فونداسیون

محل قطع آرماتور در فونداسیون، نقش کلیدی در استحکام سازه دارد. برای تعیین محل قطع، باید به نقاطی که کمترین تنش بر آن‌ها وارد می‌شود، توجه کنید. این کار به جلوگیری از شکست آرماتور کمک می‌کند. همچنین در محل‌های قطع آرماتور، باید همپوشانی کافی وجود داشته باشد. این همپوشانی معمولا 40 برابر قطر میلگرد است.

بررسی نقشه‌های اجرایی و انجام تست‌های غیر مخرب، می‌تواند به شناسایی نقاط ضعف و تعیین محل‌های مناسب قطع آرماتور کمک کند. همچنین استفاده از میلگردهای با کیفیت و مناسب در محل‌های قطع نیز بسیار مهم است. این امر باعث حفظ استحکام سازه شده و از بروز مشکلات احتمالی جلوگیری می‌کند.

نصب صحیح آرماتور پس از برش نیز اهمیت زیادی دارد. میلگردها باید به‌ گونه‌ای نصب شوند که هیچ‌ ضعفی در سازه ایجاد نشود. این کار معمولا با استفاده از ابزارهای دقیق و با رعایت استانداردهای اجرایی انجام می‌شود. با رعایت این نکات، می‌توانید استحکام و دوام ساختمان را افزایش داده و از بروز مشکلات جدی در آینده جلوگیری کنید.
