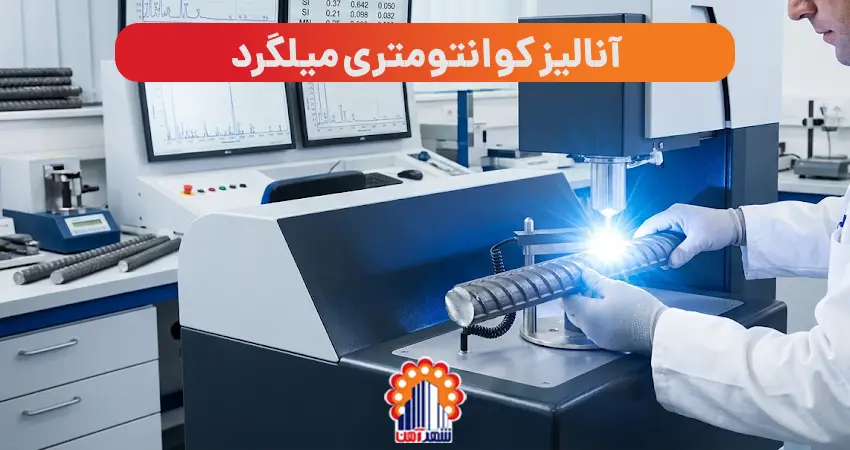

آنالیز کوانتومتری میلگرد

چگونه می‌توان از ترکیب شیمیایی دقیق و در نتیجه، خواص مکانیکی میلگرد اطمینان حاصل کرد؟ پاسخ در آنالیز کوانتومتری میلگرد نهفته است. این روش پیشرفته، ابزاری حیاتی برای مهندسان، تولیدکنندگان و خریداران میلگرد است تا با دقتی بالا، عناصر موجود در این محصول فولادی را شناسایی و اندازه‌گیری کنند. در این مقاله، به بررسی جامع مفهوم کوانتومتری و اهمیت آن در صنعت میلگرد می‌پردازیم تا درک کاملی از نقش آن در تضمین استحکام و طول عمر سازه‌ها ارائه دهیم.

کوانتومتری چیست و چرا برای میلگرد حیاتی است؟

کوانتومتری، که با نام طیف‌سنجی نشر جرقه (Spark Emission Spectrometry - SES) نیز شناخته می‌شود، یک روش تحلیلی دقیق برای تعیین نوع و غلظت عناصر مختلف در یک نمونه، به‌ویژه فلزات و آلیاژها است. این دستگاه با ایجاد یک جرقه الکتریکی روی سطح نمونه، اتم‌ها را برانگیخته می‌کند تا نورهایی با طول موج‌های منحصربه‌فرد منتشر کنند. با اندازه‌گیری این نور، می‌توان ترکیب شیمیایی نمونه را به صورت کیفی (شناسایی عناصر موجود) و کمی (تعیین غلظت آن‌ها) مشخص کرد.

اهمیت ترکیب شیمیایی در عملکرد میلگرد: ترکیب شیمیایی میلگرد مستقیماً خواص مکانیکی آن مانند استحکام کششی، مقاومت به تسلیم، شکل‌پذیری و جوش‌پذیری را تعیین می‌کند. عناصری مانند کربن، منگنز، سیلیسیم، فسفر و گوگرد، هر یک نقش خاصی در این خواص ایفا می‌کنند. به عنوان مثال، درصد کربن بر سختی و استحکام میلگرد تأثیر می‌گذارد؛ افزایش کربن می‌تواند استحکام را بالا ببرد، اما جوش‌پذیری و شکل‌پذیری را کاهش دهد. منگنز و سیلیسیم به استحکام و شکل‌پذیری کمک می‌کنند، در حالی که فسفر و گوگرد به عنوان ناخالصی‌های مضر شناخته می‌شوند که می‌توانند باعث شکنندگی میلگرد شوند. آنالیز دقیق کوانتومتری تضمین می‌کند که میلگرد تولیدی با استانداردهای ملی (مانند استاندارد ملی 3132 ایران) و بین‌المللی مطابقت داشته باشد و خواص مورد انتظار برای کاربردهای ساختمانی را دارا باشد. این دقت در اندازه‌گیری عناصر، مستقیماً بر کیفیت نهایی میلگرد و در نهایت، ایمنی و پایداری سازه‌های بتنی تأثیر می‌گذارد و از بروز نقص‌های ساختاری جلوگیری می‌کند.

فرآیند گام به گام آنالیز کوانتومتری

فرآیند آنالیز کوانتومتری شامل مراحل دقیقی است که دقت نتایج را تضمین می‌کند:

• آماده‌سازی نمونه: ابتدا یک نمونه کوچک از میلگرد یا مذاب تهیه می‌شود. سطح این نمونه باید کاملاً صاف، تمیز و عاری از هرگونه آلودگی، چربی یا اکسید باشد. معمولاً با سنگ‌زنی، سنباده‌زنی و پولیش این کار انجام می‌شود تا اطمینان حاصل شود که جرقه فقط با فلز خالص برهم‌کنش داشته باشد.
• تخلیه الکتریکی و نشر نور: نمونه آماده شده در محفظه دستگاه قرار می‌گیرد. یک الکترود در فاصله بسیار نزدیک به سطح نمونه قرار گرفته و با اعمال ولتاژ بالا، یک جرقه الکتریکی (اسپارک) بین الکترود و نمونه ایجاد می‌شود. این جرقه باعث تبخیر و برانگیخته شدن اتم‌های سطح نمونه می‌گردد. اتم‌های برانگیخته شده، انرژی اضافی خود را به صورت نور (فوتون) با طول موج‌های مشخص و منحصربه‌فرد برای هر عنصر، منتشر می‌کنند.
• تجزیه و آشکارسازی طیف نوری: نور نشر شده از طریق یک فیبر نوری وارد سیستم اپتیک دستگاه می‌شود. در این بخش، یک توری پراش یا منشور، نور را بر اساس طول موج‌های مختلف تجزیه می‌کند و طیف نوری هر عنصر را جداگانه نمایش می‌دهد. سپس آشکارسازهای حساس (مانند PMT یا CCD) شدت نور هر طول موج را اندازه‌گیری می‌کنند. از آنجا که هر عنصر 'اثر انگشت' طیفی منحصربه‌فردی دارد، دستگاه قادر به تشخیص حضور آن عنصر است.
• تبدیل به درصد عنصری: شدت نور اندازه‌گیری شده مستقیماً با غلظت آن عنصر در نمونه متناسب است. نرم‌افزار دستگاه با استفاده از منحنی‌های کالیبراسیون از پیش‌تعریف‌شده، شدت نور را به درصد وزنی دقیق هر عنصر تبدیل می‌کند و نتایج را به سرعت (معمولاً ۱۰ تا ۳۰ ثانیه) نمایش می‌دهد.

اجزای کلیدی دستگاه کوانتومتر

هر دستگاه کوانتومتر از چندین جزء اصلی تشکیل شده است که هر یک نقش حیاتی در فرآیند آنالیز ایفا می‌کنند:

• گاز خنثی (آرگون): برای حفاظت از جرقه و جلوگیری از تداخل عناصر نامربوط، از گاز آرگون با خلوص بالا (۹۹.۹۹ درصد) استفاده می‌شود. این گاز همچنین ذرات فلزی پراکنده شده را از محفظه خارج می‌کند و پایداری قوس الکتریکی را افزایش می‌دهد.
• منبع تحریک: مسئول ایجاد جرقه الکتریکی است. نوع 'جرقه‌ای' (Spark) با ولتاژ بالا و زمان طولانی‌تر (حدود ۳۰ ثانیه) برای دقت بالا و آنالیز کمی استفاده می‌شود، در حالی که نوع 'کمانی' (Arc) با ولتاژ پایین‌تر و زمان کوتاه (حدود ۳ ثانیه) برای آنالیزهای کیفی و سریع کاربرد دارد.
• سیستم اپتیک: شامل لنزها، شکاف‌ها و یک عامل تجزیه‌کننده نور (معمولاً توری پراش یا منشور) است که نور تابش شده را بر اساس طول موج تفکیک می‌کند. برای آنالیز عناصر سبک مانند کربن، گوگرد، فسفر و نیتروژن، این بخش معمولاً در محیط خلاء یا پر از آرگون نگهداری می‌شود تا جذب نور توسط هوا به حداقل برسد.
• آشکارسازها: وظیفه اندازه‌گیری شدت نور تجزیه شده را بر عهده دارند و آن را به سیگنال الکتریکی تبدیل می‌کنند. آشکارسازهای فتومالتی‌پلایر (PMT) بسیار حساس و برای طول موج‌های خاص تنظیم می‌شوند و دقت بالایی دارند، در حالی که آشکارسازهای CCD/CMOS طیف وسیع‌تری را پوشش می‌دهند، اما ممکن است در برخی موارد پایداری کمتری از خود نشان دهند.
• شناسایی عنصر پایه: بسیار مهم است که عنصر پایه نمونه (مانند آهن برای میلگرد، مس یا آلومینیوم) از قبل مشخص باشد، زیرا دستگاه‌ها ممکن است برای آنالیز عناصر خاص در ماتریس‌های فلزی مختلف کالیبره شده باشند.

کاربردهای حیاتی آنالیز کوانتومتری در صنعت فولاد و میلگرد

آنالیز کوانتومتری نقش بی‌بدیلی در تضمین کیفیت و ایمنی در صنعت فولاد و به ویژه تولید میلگرد ایفا می‌کند:

• کنترل کیفیت در خط تولید میلگرد: در کارخانه‌های ذوب و ریخته‌گری، آنالیز سریع مذاب قبل از ریختن، امکان تنظیم فوری ترکیب آلیاژ را فراهم می‌آورد. این امر تضمین می‌کند که میلگرد نهایی دقیقاً مطابق با استانداردهای مورد نیاز تولید شود و از تولید محصولات خارج از مشخصات جلوگیری به عمل می‌آورد.
• تأیید اصالت و گرید میلگرد: میلگردها دارای علائم اختصاری حک‌شده‌ای هستند که نشان‌دهنده کارخانه تولیدکننده، نوع آج، روش تولید و گرید آن است. این علائم به عنوان 'شناسنامه کلی میلگرد' عمل می‌کنند. کوانتومتری به تأیید صحت این علائم با بررسی ترکیب شیمیایی واقعی میلگرد کمک می‌کند و اطمینان می‌دهد که میلگرد خریداری‌شده دقیقاً همان گریدی است که ادعا می‌شود (مثلاً A2، A3، A4). این امر برای خریداران و مهندسان جهت اطمینان از مطابقت محصول با مشخصات فنی و استانداردهای ملی (مانند ISIRI 3132) بسیار مهم است. یک گزارش کوانتومتری دقیق، ابزاری قدرتمند برای مدیران پروژه و خریداران میلگرد است تا از کیفیت و انطباق مصالح با الزامات پروژه اطمینان حاصل کنند و ریسک‌های مربوط به کیفیت را به حداقل برسانند.

معنی حروف انگلیسی حک‌شده بر روی میلگرد

برای درک بهتر علائم حک‌شده بر روی میلگرد و اهمیت آنالیز کوانتومتری در تأیید این اطلاعات، جدول زیر به توضیح کدهای رایج می‌پردازد:

• شناسایی عناصر ناخواسته و کمیاب: حتی مقادیر بسیار اندک از عناصر ناخواسته (مانند فسفر و گوگرد) می‌توانند خواص مکانیکی میلگرد را به شدت تحت تأثیر قرار دهند و منجر به شکنندگی یا کاهش استحکام شوند. کوانتومتر با حساسیت بالای خود، این ناخالصی‌ها را شناسایی کرده و از بروز مشکلات کیفی و ایمنی در سازه‌ها جلوگیری به عمل می‌آورد. همچنین می‌تواند عناصر آلیاژی کمیاب (مانند تیتانیوم، وانادیوم) را که برای بهبود خواص خاصی اضافه می‌شوند، اندازه‌گیری کند.
• بازیافت و تفکیک قراضه فلزی: در صنعت بازیافت، کوانتومتری امکان تفکیک سریع و دقیق انواع قراضه‌های فلزی را فراهم می‌آورد، که این امر برای تولید میلگردهای جدید با خلوص و کیفیت بالا حیاتی است و به حفظ منابع کمک می‌کند.
• شهرآهن و تضمین کیفیت: در شهرآهن، ما به اهمیت آنالیز دقیق کوانتومتری برای اطمینان از کیفیت میلگردهای عرضه‌شده واقفیم. این تحلیل‌ها به ما کمک می‌کنند تا محصولاتی را ارائه دهیم که نه تنها با استانداردهای ملی مطابقت دارند، بلکه از نظر ترکیب شیمیایی و خواص مکانیکی، بالاترین سطح اطمینان را برای پروژه‌های ساختمانی شما فراهم آورند.

مزایا و محدودیت‌های روش کوانتومتری

مزایا:

• سرعت بالا: آنالیز کامل یک نمونه در عرض ۱۰ تا ۳۰ ثانیه انجام می‌شود، که برای کنترل کیفیت سریع در خط تولید و تصمیم‌گیری‌های فوری بسیار مهم است.
• دقت و صحت بالا: نتایج دقیق و تکرارپذیری ارائه می‌دهد که برای برآورده کردن سخت‌گیرانه‌ترین استانداردهای صنعتی ضروری است.
• مقرون به صرفه بودن نسبی: در مقایسه با برخی روش‌های آنالیز دیگر، اقتصادی‌تر است، به خصوص با توجه به سرعت و دقت آن.
• آنالیز عناصر سبک: توانایی اندازه‌گیری دقیق عناصری مانند کربن، فسفر، گوگرد و نیتروژن که در تعیین خواص مکانیکی میلگرد نقش کلیدی دارند.
• آماده‌سازی آسان نمونه: نیاز به آماده‌سازی پیچیده ندارد و معمولاً تنها با سنگ‌زنی سطح نمونه انجام می‌شود.
• غیرمخرب بودن نسبی: نمونه پس از آنالیز قابل استفاده مجدد است، زیرا تنها یک لایه بسیار نازک از سطح آن برداشته می‌شود.

محدودیت‌ها:

• نیاز به نمونه رسانا: نمونه مورد آنالیز باید فلزی یا رسانا باشد.
• محدودیت در عناصر با عدد اتمی پایین: دقت این روش برای برخی عناصر با عدد اتمی بسیار پایین (مانند هیدروژن و اکسیژن) ممکن است محدود باشد، اگرچه دستگاه‌های مدرن در حال بهبود این قابلیت هستند.
• دقت کمتر در برخی موارد خاص: مانند آنالیز کربن در چدن‌های گرافیتی، دقت می‌تواند کاهش یابد.
• نیاز به کالیبراسیون: دستگاه باید به طور منظم با نمونه‌های استاندارد کالیبره شود تا دقت نتایج حفظ شود.
• عنصر پایه باید مشخص باشد: برای اطمینان از دقت، عنصر پایه (ماتریس) نمونه باید شناخته شده باشد.

انواع دستگاه‌های کوانتومتر: رومیزی و قابل حمل

• کوانتومترهای آزمایشگاهی (رومیزی): این مدل‌ها ابزار مرجع در آزمایشگاه‌های کنترل کیفیت و مراکز تحقیق و توسعه هستند. آن‌ها دقت بسیار بالایی دارند و قادر به آنالیز طیف گسترده‌ای از عناصر، به‌ویژه عناصر سبک مانند کربن و نیتروژن هستند. این عملکرد برتر به دلیل سیستم‌های نوری دقیق، محفظه‌های خلاء یا پر از آرگون و آشکارسازهای حساس است. این دستگاه‌ها اغلب با سیستم‌های مدیریت اطلاعات آزمایشگاهی (LIMS) و سیستم‌های برنامه‌ریزی منابع سازمانی (ERP) ادغام می‌شوند.
• کوانتومترهای پرتابل (قابل حمل): این دستگاه‌ها برای آنالیز در محل (On-Site) و کاربردهایی که نیاز به جابجایی دارند، طراحی شده‌اند. آن‌ها سبک و قابل حمل هستند و برای شناسایی مثبت مواد (PMI) در خطوط لوله، سازه‌های فلزی یا محوطه‌های قراضه ایده‌آل هستند. اگرچه در گذشته دقت آن‌ها برای عناصر سبک محدود بود، اما مدل‌های جدیدتر با پیشرفت در تکنولوژی اپتیک و آشکارسازها، این شکاف را به طور فزاینده‌ای پر کرده‌اند و قابلیت‌های آنالیز عناصر سبک را نیز بهبود بخشیده‌اند.
• یکپارچگی با صنعت 4.0: کوانتومترهای مدرن به طور فزاینده‌ای با مفاهیم صنعت 4.0، سیستم‌های ERP، MES (سیستم‌های اجرایی تولید)، هوش مصنوعی (AI) و یادگیری ماشین (Machine Learning) ادغام می‌شوند. این یکپارچگی امکان کنترل کیفیت بلادرنگ، تحلیل‌های پیش‌بینی‌کننده و بهینه‌سازی فرآیندهای تولید را فراهم می‌آورد که منجر به افزایش بهره‌وری و کاهش ضایعات می‌شود.

جمع‌بندی و نتیجه‌گیری

آنالیز کوانتومتری میلگرد بیش از یک آزمایش ساده است؛ بلکه فرآیندی حیاتی برای تضمین کیفیت، ایمنی و انطباق میلگرد با استانداردهای مورد نیاز در صنعت ساخت و ساز است. با درک دقیق ترکیب شیمیایی میلگرد، می‌توان از عملکرد صحیح آن در سازه‌ها اطمینان حاصل کرد و از بروز حوادث ناگوار جلوگیری به عمل آورد. این روش نه تنها به تولیدکنندگان کمک می‌کند تا محصولاتی با کیفیت ثابت تولید کنند، بلکه به خریداران و مهندسان نیز ابزاری قدرتمند برای تأیید کیفیت مصالح و تصمیم‌گیری آگاهانه می‌دهد. شهرآهن با ارائه میلگردهای با‌کیفیت و مطابق با استانداردهای روز، به شما اطمینان می‌دهد که مصالح مورد نیاز پروژه‌های شما از بالاترین سطح کیفی برخوردار هستند و به دوام و پایداری سازه‌های شما کمک می‌کند.
