آزمایش پیوستگی میلگرد با بتن

پیوستگی میلگرد با بتن، اساس هر سازه بتن مسلح است و نقشی حیاتی در انتقال نیروها، تضمین یکپارچگی و دوام سازه‌ها در برابر بارهای مختلف، به‌ویژه در مناطق لرزه‌خیز، ایفا می‌کند. بدون پیوستگی قوی، میلگرد قادر به ایفای نقش کششی خود نخواهد بود و بتن مسلح به دو جزء مجزا تبدیل می‌شود که نمی‌توانند به صورت یکپارچه عمل کنند. در این راهنمای جامع، به بررسی عمیق اهمیت مقاومت پیوستگی، مکانیسم‌های آن، انواع روش‌های آزمایش و به‌ویژه، دستورالعملی گام به گام برای انجام آزمایش بیرون کشیدگی (Pullout Test) خواهیم پرداخت. هدف ما ارائه دانش عملی و نکات کلیدی برای اطمینان از کیفیت و ایمنی سازه‌های بتنی است.

مقاومت پیوستگی بتن: چرا این ویژگی حیاتی است؟

بتن به دلیل مقاومت فشاری بالای خود شناخته شده است، اما در برابر نیروهای کششی عملکرد ضعیفی دارد. در مقابل، میلگرد از مقاومت کششی بسیار بالایی برخوردار است. برای اینکه این دو ماده به صورت یکپارچه عمل کرده و نقاط قوت یکدیگر را تکمیل کنند، وجود یک اتصال محکم و پایدار بین آن‌ها ضروری است. این اتصال که «پیوستگی» نامیده می‌شود، امکان انتقال تنش‌های کششی از بتن به میلگرد را فراهم می‌کند. در صورت عدم وجود پیوستگی کافی، میلگرد نمی‌تواند نیروهای کششی را به درستی جذب کند و سازه در برابر بارهای وارده، به‌ویژه بارهای دینامیکی مانند زلزله و باد، آسیب‌پذیر خواهد بود. بنابراین، مقاومت پیوستگی میلگرد و بتن نه تنها یک ویژگی مکانیکی، بلکه عاملی حیاتی در پایداری، ایمنی و طول عمر سازه‌های بتن مسلح محسوب می‌شود.

مکانیسم‌های پیوستگی میلگرد و بتن

پیوستگی بین میلگرد و بتن نتیجه ترکیبی از سه مکانیسم اصلی است که به صورت همزمان عمل کرده و مقاومت کلی پیوستگی را تشکیل می‌دهند:

چسبندگی شیمیایی: نیروی اولیه اتصال

بلافاصله پس از بتن‌ریزی، یک لایه نازک از محصولات هیدراتاسیون سیمان به سطح میلگرد می‌چسبد. این چسبندگی شیمیایی، اولین و ضعیف‌ترین مکانیسم پیوستگی است که عمدتاً در مراحل اولیه سخت شدن بتن و قبل از اعمال بارهای قابل توجه، نقش ایفا می‌کند. با اعمال بار و ایجاد لغزش‌های میکروسکوپی بین میلگرد و بتن، این چسبندگی به سرعت از بین می‌رود و مکانیسم‌های دیگر وارد عمل می‌شوند.

پایداری اصطکاکی: قفل و بست مکانیکی

هنگامی که میلگرد تحت کشش قرار می‌گیرد و تمایل به لغزش پیدا می‌کند، نیروی اصطکاک بین سطح میلگرد و بتن اطراف آن ایجاد می‌شود. این اصطکاک ناشی از زبری سطح میلگرد و فشار جانبی بتن بر روی آن است. پایداری اصطکاکی نقش مهمی در مقاومت پیوستگی ایفا می‌کند و با افزایش مقاومت فشاری بتن و در نتیجه افزایش فشار جانبی، بهبود می‌یابد. این مکانیسم حتی پس از از بین رفتن چسبندگی شیمیایی نیز فعال باقی می‌ماند.

پیوستگی برشی: نقش تغییر شکل و آج میلگرد

مهم‌ترین و مؤثرترین مکانیسم پیوستگی، به‌ویژه در میلگردهای آجدار، پیوستگی برشی یا قفل و بست مکانیکی است. آج‌های روی سطح میلگرد به عنوان برجستگی‌هایی عمل می‌کنند که در بتن اطراف خود فرو رفته و یک قفل مکانیکی ایجاد می‌کنند. هنگامی که میلگرد تحت کشش قرار می‌گیرد، این آج‌ها در برابر بتن مقاومت کرده و نیروهای برشی و فشاری را به بتن منتقل می‌کنند. این مکانیسم به طور قابل توجهی مقاومت پیوستگی را افزایش داده و از لغزش ناگهانی میلگرد جلوگیری می‌کند. میزان و شکل آج‌ها تأثیر مستقیمی بر کارایی این مکانیسم دارد.

تنش پیوستگی در میلگرد ساده و آجدار: تفاوت‌ها و پیامدها

تفاوت اساسی در مکانیسم پیوستگی بین میلگردهای ساده (بدون آج، مانند A1) و میلگردهای آجدار (مانند A2 و A3) نهفته است. در میلگردهای ساده، مقاومت پیوستگی عمدتاً به چسبندگی شیمیایی و اصطکاک متکی است. از آنجایی که این دو مکانیسم نسبتاً ضعیف هستند، میلگردهای ساده تمایل زیادی به لغزش و بیرون کشیده شدن از بتن تحت بارهای کششی دارند. این امر باعث می‌شود که میلگردهای ساده برای استفاده در سازه‌های بتن مسلح که نیاز به انتقال تنش‌های بالا دارند، مناسب نباشند و در بسیاری از آیین‌نامه‌ها محدودیت‌هایی برای استفاده از آن‌ها اعمال شده است.

در مقابل، میلگردهای آجدار به دلیل وجود آج‌ها، از مکانیسم قفل و بست مکانیکی (پیوستگی برشی) بهره می‌برند. این آج‌ها به طور مؤثری در بتن درگیر شده و مقاومت بسیار بالاتری در برابر لغزش ایجاد می‌کنند. این ویژگی باعث می‌شود که میلگردهای آجدار بتوانند تنش‌های کششی را به طور مؤثرتری به بتن منتقل کرده و از شکست ناگهانی سازه جلوگیری کنند. به همین دلیل، میلگردهای آجدار انتخاب اصلی در طراحی و ساخت سازه‌های بتن مسلح مدرن هستند و استفاده از آن‌ها برای تحمل بارهای کششی حیاتی است. شکست پیوستگی در میلگردهای آجدار معمولاً به صورت خرد شدن بتن اطراف آج‌ها یا گسیختگی برشی بتن در طول میلگرد رخ می‌دهد، نه صرفاً بیرون کشیده شدن میلگرد.

آزمایش تعیین مقاومت پیوستگی میلگرد با بتن: آشنایی با اصول و استانداردها

برای اطمینان از عملکرد صحیح سازه‌های بتن مسلح، ارزیابی مقاومت پیوستگی میلگرد با بتن از اهمیت بالایی برخوردار است. این آزمایش‌ها به مهندسان و محققان کمک می‌کنند تا رفتار پیوستگی را تحت شرایط مختلف بررسی کرده و از مطابقت آن با الزامات طراحی و آیین‌نامه‌ها اطمینان حاصل کنند. اصول کلی این آزمایش‌ها بر پایه اعمال نیروی کششی به میلگرد و اندازه‌گیری میزان لغزش آن نسبت به بتن استوار است.

استانداردهای بین‌المللی متعددی برای انجام آزمایش پیوستگی تدوین شده‌اند که هر یک جزئیات خاصی را برای آماده‌سازی نمونه، روش آزمایش و تفسیر نتایج ارائه می‌دهند. از جمله مهم‌ترین این استانداردها می‌توان به موارد زیر اشاره کرد:

• ACI 408R-03 (Guide for Bond and Development of Straight Reinforcing Bars in Tension): این راهنما توصیه‌هایی برای طراحی و ارزیابی پیوستگی میلگردهای مستقیم تحت کشش ارائه می‌دهد.
• ACI 318-14 (Building Code Requirements for Structural Concrete): آیین‌نامه بتن سازه‌ای آمریکا که الزامات مربوط به طول مهاری و پیوستگی میلگردها را در طراحی سازه‌ها مشخص می‌کند.
• ASTM C33 (Standard Specification for Concrete Aggregates): مشخصات مربوط به سنگدانه‌های بتن که بر خواص بتن و به تبع آن پیوستگی تأثیرگذار است.
• ASTM C494 (Standard Specification for Chemical Admixtures for Concrete): مشخصات افزودنی‌های شیمیایی بتن که می‌توانند بر پیوستگی تأثیر بگذارند.
• ASTM A615 (Standard Specification for Deformed and Plain Carbon-Steel Bars for Concrete Reinforcement): مشخصات میلگردهای فولادی که شامل الزامات مربوط به آج‌ها و خواص مکانیکی میلگرد است.
• ASTM C192 (Standard Practice for Making and Curing Concrete Test Specimens in the Laboratory): روش‌های ساخت و عمل‌آوری نمونه‌های بتنی آزمایشگاهی که برای آزمایش پیوستگی نیز کاربرد دارد.
• RILEM 7-II-128 RC6 (Bond Test for Reinforcing Steel): این استاندارد به طور خاص روش آزمایش بیرون کشیدگی (Pull-Out Test) را برای فولادهای تقویت‌کننده تشریح می‌کند و جزئیات دقیقی در مورد ابعاد نمونه، نحوه بارگذاری و اندازه‌گیری لغزش ارائه می‌دهد.

رعایت این استانداردها برای اطمینان از اعتبار و قابلیت مقایسه نتایج آزمایش‌ها ضروری است.

روش‌ های آزمایش پیوستگی میلگرد و بتن

برای ارزیابی مقاومت پیوستگی میلگرد با بتن، روش‌های مختلفی وجود دارد که هر یک دارای مزایا و محدودیت‌های خاص خود هستند و شرایط متفاوتی را شبیه‌سازی می‌کنند:

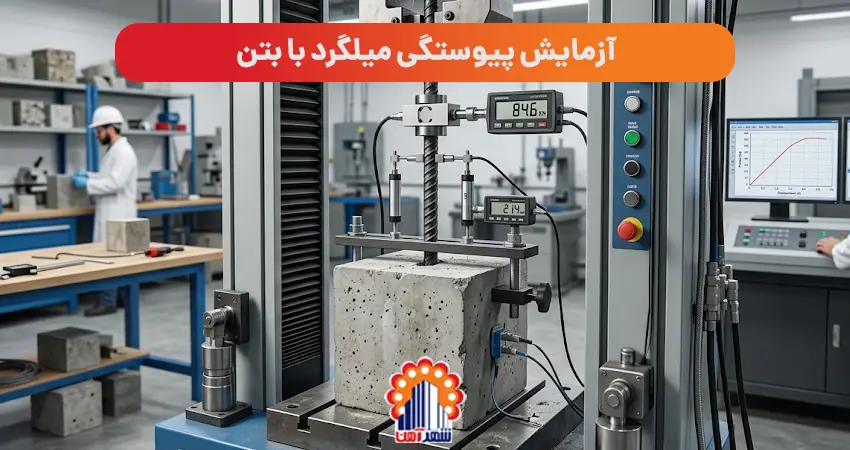

آزمایش بیرون کشیدگی (Pullout Test): متداول‌ترین روش

آزمایش بیرون کشیدگی یکی از رایج‌ترین و ساده‌ترین روش‌ها برای تعیین مقاومت پیوستگی است. در این روش، یک میلگرد در مرکز یک نمونه بتنی (معمولاً مکعبی یا استوانه‌ای) با طول مهاری مشخص قرار داده می‌شود. سپس، نمونه در یک دستگاه آزمایش کشش (مانند UTM) قرار گرفته و نیروی کششی به میلگرد اعمال می‌شود تا زمانی که میلگرد از بتن بیرون کشیده شود یا به نقطه تسلیم برسد. در طول آزمایش، نیروی اعمالی و میزان لغزش میلگرد نسبت به بتن در انتهای آزاد آن ثبت می‌شود. این آزمایش به دلیل سادگی و قابلیت تکرارپذیری بالا، به طور گسترده‌ای در تحقیقات و کنترل کیفیت مورد استفاده قرار می‌گیرد. استاندارد RILEM 7-II-128 RC6 جزئیات این آزمایش را به خوبی تشریح کرده است.

آزمایش میلگرد درگیر در بتن (Embedded Rebar Test): بررسی رفتار کششی

در این روش، میلگرد به طور کامل در داخل یک نمونه بتنی بزرگ‌تر (معمولاً یک تیر یا ستون کوچک) جاسازی می‌شود. سپس، نمونه بتنی تحت بارگذاری کششی یا فشاری قرار گرفته و رفتار میلگرد و بتن به صورت همزمان بررسی می‌شود. این آزمایش شرایط واقعی‌تری از رفتار سازه‌ای را شبیه‌سازی می‌کند، زیرا میلگرد در محیط بتنی تحت تنش‌های پیچیده‌تری قرار دارد. با این حال، انجام این آزمایش پیچیده‌تر و پرهزینه‌تر از آزمایش بیرون کشیدگی است و نیاز به تجهیزات و نمونه‌های بزرگ‌تری دارد.

آزمایش تیر (Beam Test): شبیه‌سازی شرایط واقعی سازه

آزمایش تیر، پیچیده‌ترین و واقع‌بینانه‌ترین روش برای ارزیابی پیوستگی است. در این روش، یک تیر بتن مسلح با میلگردهای تقویت‌کننده طراحی شده و ساخته می‌شود. سپس، تیر تحت بارگذاری خمشی (مانند بارگذاری سه نقطه‌ای یا چهار نقطه‌ای) قرار می‌گیرد تا شرایط واقعی یک عضو سازه‌ای را شبیه‌سازی کند. در این آزمایش، علاوه بر مقاومت پیوستگی، رفتار ترک‌خوردگی بتن، توزیع تنش در میلگرد و بتن و ظرفیت نهایی تیر نیز مورد بررسی قرار می‌گیرد. این روش اطلاعات جامعی از رفتار سازه‌ای ارائه می‌دهد، اما به دلیل نیاز به ساخت نمونه‌های بزرگ و پیچیدگی آزمایش، عمدتاً در تحقیقات پیشرفته مورد استفاده قرار می‌گیرد.

مراحل آزمایش پیوستگی میلگرد و بتن: راهنمای گام به گام آزمایش Pullout

در ادامه، به تشریح گام به گام آزمایش بیرون کشیدگی (Pullout Test) می‌پردازیم که یکی از متداول‌ترین و کاربردی‌ترین روش‌ها برای ارزیابی مقاومت پیوستگی است.

پیش‌نیازها: آنچه برای شروع نیاز دارید

ابزار و تجهیزات مورد نیاز

• دستگاه آزمایش کشش یونیورسال (UTM): با ظرفیت مناسب برای اعمال نیروی کششی به میلگرد.
• قالب‌های بتنی: مکعبی (مثلاً 15×15×15 سانتی‌متر) یا استوانه‌ای (مثلاً قطر 15 سانتی‌متر و ارتفاع 30 سانتی‌متر) مطابق با استانداردهای ASTM C31 یا C192.
• میلگرد: از نوع و قطر مورد نظر برای آزمایش (مثلاً A3 با قطر 16 میلی‌متر) مطابق با ASTM A615.
• سنسورهای اندازه‌گیری لغزش: مانند LVDT (Linear Variable Differential Transformer) یا ساعت‌های اندازه‌گیری دقیق، برای ثبت جابجایی میلگرد نسبت به بتن.
• کالیپر و متر نواری: برای اندازه‌گیری دقیق ابعاد میلگرد و نمونه بتنی.
• ویبراتور بتن: برای تراکم مناسب بتن در قالب.
• تجهیزات عمل‌آوری بتن: مانند حوضچه آب یا اتاق عمل‌آوری با کنترل دما و رطوبت.
• تجهیزات ایمنی فردی: دستکش، عینک ایمنی و کفش کار.

مواد اولیه و آماده‌سازی نمونه‌های بتنی

• سیمان: از نوع و رده مشخص (مثلاً سیمان پرتلند نوع 1).
• سنگدانه‌ها: ماسه و شن با دانه‌بندی استاندارد (ASTM C33).
• آب: آب آشامیدنی تمیز.
• افزودنی‌های بتن (اختیاری): مانند روان کننده‌ها یا دیرگیرکننده‌ها (ASTM C494).
• طرح اختلاط بتن: باید بر اساس مقاومت فشاری مورد نظر و استانداردهای مربوطه تهیه شود. نمونه‌های بتنی باید مطابق با ASTM C192 ساخته و عمل‌آوری شوند.

مهارت‌های لازم برای انجام آزمایش

• آشنایی کامل با اصول بتن‌سازی و طرح اختلاط.
• مهارت در کار با دستگاه آزمایش کشش یونیورسال و کالیبراسیون آن.
• توانایی اندازه‌گیری دقیق و ثبت داده‌ها.
• درک استانداردهای مربوط به آزمایش پیوستگی (مانند RILEM RC6).
• رعایت دقیق نکات ایمنی در آزمایشگاه.

دستورالعمل گام به گام

گام 1: آماده‌سازی قالب و جایگذاری میلگرد

1. تمیز کردن قالب‌ها: قالب‌های بتنی را کاملاً تمیز کرده و یک لایه نازک از روغن قالب (Release Agent) به سطوح داخلی آن‌ها بمالید تا جداسازی نمونه پس از سخت شدن بتن آسان شود.
2. آماده‌سازی میلگرد: میلگرد مورد نظر را به طول مناسب برش دهید. سطح میلگرد باید تمیز و عاری از هرگونه زنگ‌زدگی، روغن یا آلودگی باشد.
3. تعیین طول مهاری: طول مهاری (Embedment Length) میلگرد در بتن را بر اساس استاندارد مورد نظر (مثلاً RILEM RC6) یا الزامات پروژه تعیین کنید. این طول معمولاً بین 5 تا 10 برابر قطر میلگرد است.
4. ایجاد بخش غیرمهاری: برای جلوگیری از تمرکز تنش در ناحیه بارگذاری و اطمینان از اینکه لغزش در طول مهاری مورد نظر اندازه‌گیری می‌شود، یک بخش کوچک از میلگرد (حدود 5 تا 10 میلی‌متر) در انتهای بارگذاری شده را با استفاده از یک غلاف پلاستیکی یا نوار چسب، از بتن جدا کنید. این بخش به عنوان طول غیرمهاری (Unbonded Length) شناخته می‌شود.
5. جایگذاری میلگرد در قالب: میلگرد را به صورت کاملاً مرکزی و عمود بر قاعده قالب قرار دهید. اطمینان حاصل کنید که طول مهاری مورد نظر دقیقاً در داخل قالب و در تماس با بتن قرار می‌گیرد. از ابزارهای نگهدارنده برای ثابت نگه داشتن میلگرد در جای خود استفاده کنید.

گام 2: بتن‌ریزی و عمل‌آوری دقیق نمونه‌ها

1. اختلاط بتن: بتن را طبق طرح اختلاط از پیش تعیین شده و با رعایت نسبت‌های دقیق مواد، در میکسر آزمایشگاهی مخلوط کنید.
2. بتن‌ریزی در قالب: بتن را در دو یا سه لایه مساوی در قالب بریزید. پس از ریختن هر لایه، بتن را با استفاده از ویبراتور داخلی یا خارجی به مدت کافی متراکم کنید تا هوای محبوس خارج شده و بتن به طور کامل اطراف میلگرد را پر کند. از تراکم بیش از حد که منجر به جدایی دانه‌ها می‌شود، خودداری کنید.
3. پرداخت سطح: سطح بالایی نمونه را با ماله صاف و یکدست کنید.
4. عمل‌آوری اولیه: نمونه‌ها را به مدت 24 تا 48 ساعت در دمای اتاق و با پوشش مرطوب نگهداری کنید تا گیرش اولیه بتن انجام شود.
5. عمل‌آوری استاندارد: پس از گیرش اولیه، نمونه‌ها را از قالب خارج کرده و به حوضچه آب یا اتاق عمل‌آوری با دمای 23 ± 2 درجه سانتی‌گراد و رطوبت نسبی حداقل 95% منتقل کنید. عمل‌آوری باید حداقل به مدت 28 روز (یا طبق استاندارد پروژه) ادامه یابد.

گام 3: نصب نمونه در دستگاه آزمایش کشش

1. آماده‌سازی دستگاه: دستگاه آزمایش کشش یونیورسال (UTM) را روشن کرده و از کالیبره بودن آن اطمینان حاصل کنید. فک‌های دستگاه را برای گرفتن میلگرد و پایه نگه‌دارنده نمونه بتنی آماده کنید.
2. قرار دادن نمونه: نمونه بتنی عمل‌آوری شده را با دقت در پایه نگه‌دارنده دستگاه قرار دهید. اطمینان حاصل کنید که نمونه به طور محکم و بدون لغزش در جای خود ثابت شده است.
3. اتصال میلگرد: انتهای آزاد میلگرد را در فک‌های کششی دستگاه UTM محکم کنید. مطمئن شوید که میلگرد به صورت کاملاً عمودی و هم‌راستا با محور بارگذاری دستگاه قرار گرفته است تا از اعمال بارهای جانبی جلوگیری شود.
4. نصب سنسور لغزش: سنسور اندازه‌گیری لغزش (مانند LVDT) را در انتهای آزاد میلگرد (نقطه‌ای که میلگرد از بتن خارج می‌شود) نصب کنید. این سنسور باید به گونه‌ای قرار گیرد که بتواند جابجایی نسبی میلگرد نسبت به سطح بتن را با دقت بالا ثبت کند.

گام 4: اعمال بار و ثبت داده‌های لغزش و نیرو

1. شروع بارگذاری: بارگذاری را با سرعت کنترل شده و ثابت (مثلاً 0.05 تا 0.1 میلی‌متر بر دقیقه لغزش یا سرعت بارگذاری مشخص شده در استاندارد RILEM RC6) آغاز کنید. سرعت بارگذاری باید به اندازه‌ای باشد که امکان ثبت دقیق داده‌ها فراهم شود.
2. ثبت داده‌ها: در طول آزمایش، مقادیر نیروی اعمالی و لغزش متناظر را در فواصل زمانی یا لغزش‌های مشخص (مثلاً هر 0.01 میلی‌متر لغزش) ثبت کنید. این داده‌ها می‌توانند به صورت دستی یا با استفاده از سیستم‌های جمع‌آوری داده خودکار (Data Acquisition System) ثبت شوند.
3. ادامه آزمایش: آزمایش را تا زمانی ادامه دهید که میلگرد از بتن بیرون کشیده شود، میلگرد به نقطه تسلیم برسد یا به یک لغزش مشخص (مثلاً 2.5 میلی‌متر) برسد. نوع شکست (بیرون کشیدگی میلگرد، خرد شدن بتن اطراف آج‌ها) را یادداشت کنید.

گام 5: محاسبه مقاومت پیوستگی و تحلیل نتایج

1. محاسبه تنش پیوستگی: تنش پیوستگی (τ) در هر مرحله از بارگذاری با استفاده از فرمول زیر محاسبه می‌شود:
   τ = P / (π * d * L_e)
   که در آن:
   • P: نیروی کششی اعمال شده (نیوتن)
   • π: عدد پی (تقریباً 3.14159)
   • d: قطر اسمی میلگرد (میلی‌متر)
   • L_e: طول مهاری میلگرد در بتن (میلی‌متر)
2. رسم نمودار نیرو-لغزش: یک نمودار از نیروی اعمالی بر حسب لغزش میلگرد رسم کنید. این نمودار اطلاعات ارزشمندی در مورد رفتار پیوستگی ارائه می‌دهد.
3. تعیین مقاومت پیوستگی نهایی: حداکثر تنش پیوستگی ثبت شده در طول آزمایش به عنوان مقاومت پیوستگی نهایی (Ultimate Bond Strength) در نظر گرفته می‌شود.
4. تعیین مقاومت پیوستگی در لغزش مشخص: در برخی استانداردها، مقاومت پیوستگی در یک لغزش مشخص (مثلاً 0.0025 میلی‌متر) نیز مورد توجه قرار می‌گیرد.
5. تحلیل نتایج: نتایج به دست آمده را با الزامات آیین‌نامه‌ها، استانداردهای طراحی و مقادیر مورد انتظار مقایسه کنید. هرگونه ناهنجاری یا تفاوت قابل توجه را بررسی و تحلیل کنید.

نکات مهم و خطاهای رایج در آزمایش پیوستگی

برای اطمینان از صحت و قابلیت اعتماد نتایج آزمایش پیوستگی، آگاهی از خطاهای رایج و رعایت نکات حرفه‌ای ضروری است.

اشتباهات متداول و نحوه اجتناب از آنها

• عدم تراکم کافی بتن: منجر به وجود حفره‌های هوا در اطراف میلگرد شده و پیوستگی را به شدت کاهش می‌دهد. راه حل: استفاده صحیح و کافی از ویبراتور در هنگام بتن‌ریزی.
• عدم هم‌راستایی میلگرد: اگر میلگرد به صورت مرکزی و عمود در قالب قرار نگیرد، بارگذاری غیرمتمرکز شده و نتایج نادرست خواهد بود. راه حل: استفاده از نگهدارنده‌ها و اطمینان از تراز بودن میلگرد.
• طول مهاری نامناسب: طول مهاری بسیار کوتاه می‌تواند منجر به شکست زودرس و طول مهاری بسیار بلند ممکن است باعث تسلیم میلگرد قبل از شکست پیوستگی شود. راه حل: رعایت دقیق طول مهاری استاندارد.
• عمل‌آوری نامناسب بتن: عدم کنترل دما و رطوبت در طول عمل‌آوری، بر مقاومت فشاری بتن و در نتیجه بر پیوستگی تأثیر منفی می‌گذارد. راه حل: رعایت دقیق شرایط عمل‌آوری استاندارد (ASTM C31).
• سرعت بارگذاری نامنظم: تغییرات ناگهانی در سرعت اعمال بار می‌تواند بر رفتار لغزش و ثبت داده‌ها تأثیر بگذارد. راه حل: استفاده از دستگاه‌های با کنترل سرعت دقیق و رعایت سرعت بارگذاری استاندارد.
• اندازه‌گیری نادرست لغزش: خطای انسانی یا نقص در سنسورها می‌تواند منجر به ثبت لغزش‌های غیردقیق شود. راه حل: استفاده از سنسورهای کالیبره شده و با دقت بالا، و بررسی صحت نصب آن‌ها.

نکات حرفه‌ای برای دستیابی به نتایج دقیق‌تر و قابل اعتماد

• کالیبراسیون منظم تجهیزات: اطمینان حاصل کنید که دستگاه UTM و سنسورهای لغزش به طور منظم کالیبره می‌شوند تا دقت اندازه‌گیری‌ها حفظ شود.
• تکرار آزمایش: برای هر مجموعه از شرایط (مثلاً قطر میلگرد یا طرح اختلاط بتن)، حداقل سه نمونه مشابه را آزمایش کنید و میانگین نتایج را گزارش دهید تا از اعتبار آماری داده‌ها اطمینان حاصل شود.
• ثبت دقیق جزئیات: تمام جزئیات مربوط به ساخت نمونه (تاریخ بتن‌ریزی، طرح اختلاط، شرایط عمل‌آوری) و انجام آزمایش (تاریخ آزمایش، دما، سرعت بارگذاری، نوع شکست) را به دقت ثبت کنید.
• کنترل کیفیت مواد: قبل از شروع آزمایش، خواص مکانیکی میلگرد (مانند مقاومت تسلیم و کششی) و مقاومت فشاری بتن (با آزمایش نمونه‌های مکعبی یا استوانه‌ای جداگانه) را تعیین کنید.
• پوشش بتن کافی: اطمینان حاصل کنید که پوشش بتن اطراف میلگرد کافی است تا از شکست زودرس بتن به دلیل تمرکز تنش جلوگیری شود.
• بررسی بصری: پس از آزمایش، نمونه‌های شکسته شده را از نظر بصری بررسی کنید تا نوع شکست (بیرون کشیدگی، خرد شدن بتن) و هرگونه نقص احتمالی در ساخت نمونه مشخص شود.

عوامل تاثیرگذار بر پیوستگی بتن و میلگرد

مقاومت پیوستگی میلگرد با بتن تحت تأثیر عوامل متعددی قرار دارد که در طراحی و اجرای سازه‌های بتن مسلح باید به دقت مورد توجه قرار گیرند:

طول مهاری و پوشش بتن: ابعاد حیاتی در طراحی

طول مهاری (Embedment Length): طول مهاری، یعنی طولی از میلگرد که در بتن جاسازی شده است، مهم‌ترین عامل در مقاومت پیوستگی است. با افزایش طول مهاری، سطح تماس بین میلگرد و بتن افزایش یافته و در نتیجه، ظرفیت انتقال نیرو و مقاومت پیوستگی بهبود می‌یابد. آیین‌نامه‌های طراحی، حداقل طول مهاری مورد نیاز را بر اساس قطر میلگرد، مقاومت بتن و تنش تسلیم میلگرد تعیین می‌کنند.

پوشش بتن (Concrete Cover): پوشش بتن به ضخامت لایه بتن روی میلگرد گفته می‌شود. پوشش کافی بتن نه تنها از میلگرد در برابر خوردگی محافظت می‌کند، بلکه نقش مهمی در مقاومت پیوستگی ایفا می‌کند. پوشش ناکافی می‌تواند منجر به ترک‌خوردگی و خرد شدن بتن اطراف میلگرد تحت بارهای کششی بالا شود و مقاومت پیوستگی را کاهش دهد.

مقاومت فشاری بتن: ارتباط مستقیم با پیوستگی

مقاومت فشاری بتن تأثیر مستقیمی بر مقاومت پیوستگی دارد. بتن با مقاومت فشاری بالاتر، دارای ساختار متراکم‌تر و مستحکم‌تری است که می‌تواند نیروهای برشی و فشاری ناشی از آج‌های میلگرد را بهتر تحمل کند. این امر به افزایش مکانیسم قفل و بست مکانیکی و در نتیجه بهبود کلی پیوستگی منجر می‌شود.

قطر و هندسه میلگرد: تاثیر آج‌ها و سطح مقطع

قطر میلگرد: با افزایش قطر میلگرد، سطح تماس میلگرد با بتن نیز افزایش می‌یابد، اما نسبت محیط به سطح مقطع کاهش می‌یابد. به طور کلی، برای میلگردهای با قطر بزرگ‌تر، دستیابی به همان مقاومت پیوستگی میلگردهای کوچک‌تر دشوارتر است و ممکن است نیاز به طول مهاری بیشتری باشد.

هندسه میلگرد (آج‌ها): شکل، ارتفاع، فاصله و زاویه آج‌های میلگرد تأثیر بسزایی بر مکانیسم قفل و بست مکانیکی دارند. میلگردهای آجدار با آج‌های برجسته‌تر و با توزیع مناسب، پیوستگی بسیار بهتری نسبت به میلگردهای ساده دارند. استانداردها، حداقل الزامات برای هندسه آج‌ها را مشخص می‌کنند.

افزودنی‌ها: نقش روان کننده‌ها و الیاف در بهبود پیوستگی

روان کننده‌ها (Superplasticizers): استفاده از روان کننده‌ها می‌تواند کارایی بتن را افزایش دهد، اما در برخی موارد، اگر به درستی استفاده نشوند، ممکن است باعث ایجاد یک لایه نازک آب در اطراف میلگرد شده و چسبندگی اولیه را کاهش دهند. با این حال، با طرح اختلاط مناسب، تأثیر منفی آن‌ها قابل کنترل است.

الیاف (Fibers): افزودن الیاف به بتن (مانند الیاف فولادی یا پلیمری) می‌تواند مقاومت کششی و برشی بتن را افزایش داده و به بهبود مقاومت پیوستگی، به‌ویژه در مراحل پس از ترک‌خوردگی بتن، کمک کند. الیاف می‌توانند از گسترش ترک‌ها در اطراف میلگرد جلوگیری کرده و دوام پیوستگی را افزایش دهند.

خوردگی میلگرد: تهدیدی جدی برای دوام پیوستگی

خوردگی میلگرد یکی از جدی‌ترین تهدیدها برای دوام پیوستگی است. زنگ‌زدگی میلگرد باعث افزایش حجم آن می‌شود که این افزایش حجم، فشار داخلی بر بتن وارد کرده و منجر به ترک‌خوردگی و پوسته شدن بتن (Spalling) می‌گردد. این پدیده به شدت مقاومت پیوستگی را کاهش داده و می‌تواند به شکست سازه‌ای منجر شود. محافظت از میلگرد در برابر خوردگی از طریق پوشش بتن کافی، استفاده از بتن با کیفیت بالا و در صورت لزوم، استفاده از میلگردهای ضدزنگ یا پوشش‌دار، برای حفظ پیوستگی حیاتی است.

نتیجه‌گیری: اهمیت آزمایش پیوستگی در تضمین کیفیت و ایمنی سازه‌ها

پیوستگی میلگرد با بتن، یک عامل اساسی و غیرقابل انکار در عملکرد صحیح و ایمنی سازه‌های بتن مسلح است. درک مکانیسم‌های پیوستگی و عوامل مؤثر بر آن، همراه با توانایی انجام آزمایش‌های دقیق برای ارزیابی مقاومت پیوستگی، برای هر مهندس و متخصص ساخت و ساز ضروری است. آزمایش بیرون کشیدگی (Pullout Test) به عنوان یک روش استاندارد و کارآمد، ابزاری قدرتمند برای کنترل کیفیت مواد و تأیید مطابقت با الزامات طراحی و آیین‌نامه‌ها فراهم می‌کند.

با رعایت دقیق مراحل گام به گام، توجه به پیش‌نیازها و اجتناب از خطاهای رایج، می‌توان نتایج قابل اعتماد و دقیقی از آزمایش پیوستگی به دست آورد. این نتایج نه تنها به ما در ارزیابی کیفیت مصالح کمک می‌کنند، بلکه بینش‌های ارزشمندی را برای بهبود طرح‌های اختلاط بتن، انتخاب میلگردهای مناسب و بهینه‌سازی جزئیات اجرایی ارائه می‌دهند. در نهایت، سرمایه‌گذاری در آزمایش‌های پیوستگی، سرمایه‌گذاری در ایمنی، دوام و طول عمر سازه‌ها است که همواره بر اهمیت آن تأکید می‌شود و دانش فنی لازم را برای جامعه مهندسی کشور فراهم می‌آورد.
