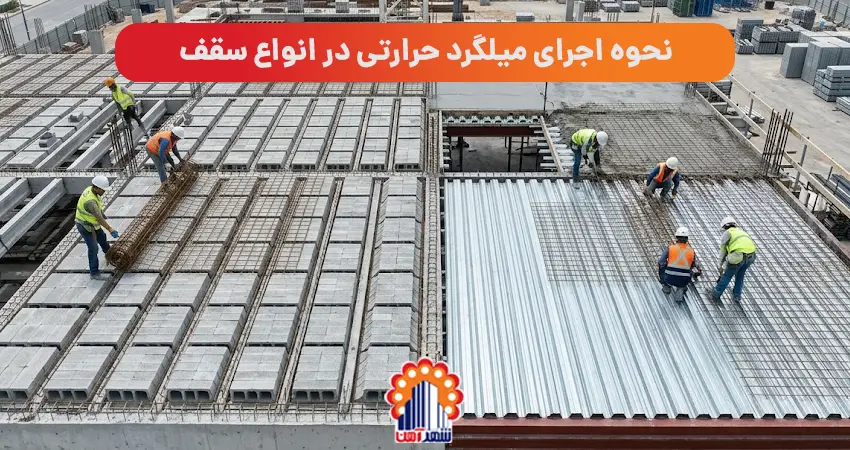

نحوه اجرای میلگرد حرارتی در انواع سقف

میلگرد حرارتی، که با نام آرماتور افت و حرارت (Temperature and Shrinkage Reinforcement) نیز شناخته می‌شود، یکی از اجزای حیاتی در صنعت ساخت‌وساز مدرن است که نقشی کلیدی در افزایش دوام و پایداری سازه‌های بتنی ایفا می‌کند. نحوه بستن میلگرد حرارتی در سقف، یکی از مهم‌ترین جزئیات اجرایی در آرماتوربندی سقف‌های بتنی است که کیفیت نهایی سازه به آن گره خورده است. بسیاری از مجریان تصور می‌کنند صرف قرار دادن میلگرد حرارتی در شبکه سقف کافی است، اما اگر این میلگردها به‌درستی به هم بسته نشوند، در زمان پمپاژ و ریختن بتن جابه‌جا می‌شوند و عملاً کارایی خود را از دست می‌دهند.

این مقاله راهنمایی جامع برای آشنایی با نحوه اجرای صحیح و روش‌های بستن میلگرد حرارتی در انواع سقف ارائه می‌دهد و به شما کمک می‌کند تا از بروز ترک‌خوردگی‌های ناشی از تغییرات دما و جمع‌شدگی بتن جلوگیری نمایید. در ادامه، این فرآیند را گام به گام بررسی خواهیم کرد.

میلگرد حرارتی چیست و چرا در ساختمان‌سازی ضروری است؟

میلگرد حرارتی، نوعی میلگرد فولادی است که به‌طور خاص برای مقابله با تنش‌های ناشی از تغییرات دمایی (انبساط و انقباض) و جمع‌شدگی بتن در مرحله گیرش اولیه و نهایی طراحی شده است. این میلگردها با جذب این تنش‌های کششی، از ترک‌خوردگی بتن جلوگیری می‌کنند و به حفظ یکپارچگی و استحکام سازه یاری می‌رسانند. اگرچه در گذشته برخی از مجریان استفاده از آن را غیرضروری می‌دانستند، اما امروزه تمامی آیین‌نامه‌های معتبر بین‌المللی و ملی، اجرای آن را برای افزایش طول عمر و مقاومت دیافراگم سقف، به‌ویژه در برابر نیروهای جانبی مانند زلزله، الزامی می‌دانند.

اهمیت و کاربرد اصلی در سازه

کاربرد اصلی میلگرد حرارتی، ممانعت از بروز ترک‌های سطحی و عمقی (ترک‌های پوست‌سوسماری) در بتن است که می‌تواند در نتیجه فرآیند هیدراسیون سیمان و افت رطوبت ایجاد شود. این میلگردها با ایجاد یک شبکه مقاوم در دال بتنی، به توزیع یکنواخت تنش‌ها کمک می‌کنند و از گسیختگی دیافراگم سقف ممانعت به عمل می‌آورند. علاوه بر این، استفاده از میلگرد حرارتی می‌تواند به بهبود ظرفیت باربری سقف در هنگام حریق و افزایش ایمنی کلی ساختمان کمک می کند.

پیامد بستن نادرست میلگرد حرارتی

اگر گره‌های اتصال میلگرد حرارتی شل یا نامناسب بسته شوند، چند مشکل جدی پیش می‌آید:

• جابه‌جایی حین پمپاژ بتن: فشار ناشی از پمپاژ یا ریختن بتن می‌تواند شبکه‌ای که به‌درستی مهار نشده را از محل خود خارج کند.
• چسبیدن میلگرد به یونولیت یا بلوک: اگر شبکه به‌خوبی بسته و روی اسپیسر ثابت نشده باشد، ممکن است زیر وزن بتن یا کارگران به کف قالب فرو رفته و به یونولیت بچسبد. در این حالت میلگرد از یک‌سوم بالایی دال خارج شده و عملاً کارکرد حرارتی آن به صفر می‌رسد.
• زنگ‌زدگی در بلندمدت: اگر نوک تیز سیم مفتول پس از بستن به‌درستی به داخل خم نشود و از کاور بتنی بیرون بزند، مسیر نفوذ رطوبت و هوا به فولاد باز می‌شود و خوردگی زودرس رخ می‌دهد.

به همین دلیل، شناخت دقیق روش‌های استاندارد بستن میلگرد حرارتی برای هر آرماتوربند و ناظر کارگاهی ضروری است.

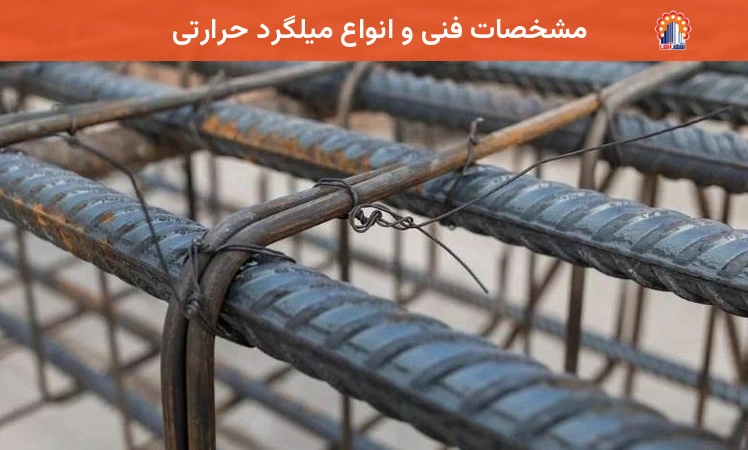

مشخصات فنی و انواع میلگرد حرارتی

میلگردهای حرارتی دارای ویژگی‌های فنی خاصی هستند که آن‌ها را برای کاربرد مورد نظرشان مناسب می‌سازد. شناخت این مشخصات و انواع میلگردها به انتخاب صحیح متریال در هنگام خرید و اجرای مؤثر در کارگاه کمک شایانی می‌کند. این میلگردها معمولاً از فولاد با کربن پایین ساخته می‌شوند که انعطاف‌پذیری بالایی به آن‌ها می‌بخشد.

قطر میلگردهای حرارتی مورد استفاده در سقف معمولاً بین ۶ تا ۸ میلی‌متر متغیر است. برای سقف‌های تیرچه بلوک و کرومیت، طبق آیین‌نامه، قطر میلگرد نباید کمتر از ۶ میلی‌متر باشد. جنس این میلگردها عموماً از فولاد نرم رده S240 (A1) یا میلگردهای آجدار رده S340 (A2) است که قابلیت خم‌پذیری بالایی دارند.

نکته مهم: به دلیل ماهیت این میلگردها و کربن پایین و تنش‌های حرارتی، این مقاطع فولادی معمولاً برای جوشکاری مناسب نیستند (مگر در شرایط کنترل‌شده کارخانه‌ای برای تولید مش) و در کارگاه ساختمانی صرفاً باید با سیم مفتول آرماتوربندی مهار شوند.

انواع میلگردهای قابل استفاده به عنوان آرماتور حرارتی عبارتند از:

• میلگرد ساده (A1) به‌صورت کلاف یا شاخه
• میلگرد آجدار مارپیچی (A2)
• میلگرد آجدار جناغی
• میلگرد دولایه (در دال‌های ضخیم)
• شبکه‌های پیش‌جوش فولادی (مش حرارتی آماده)

میلگرد ساده (A1) به دلیل مقرون‌به‌صرفه بودن و عدم نیاز به درگیری کششی قوی، معمولاً برای کاربردهای حرارتی مورد استفاده قرار می‌گیرد.

راهنمای گام به گام اجرای میلگرد حرارتی در سقف‌ها

1. ابزار و مصالح مورد نیاز

قبل از شروع، اطمینان حاصل کنید که سطح کار کاملاً تمیز، عاری از نخاله و آماده‌سازی شده باشد. میلگردهای اصلی سازه (تیرها) و قالب‌بندی نیز باید نصب و رگلاژ شده باشند.

• میلگردهای حرارتی (سایز ۶ یا ۸) یا شبکه‌های مش پیش‌جوش
• سیم مفتول آرماتوربندی (مفتول سیاه نمره ۱.۵)
• انبر آرماتوربندی (گازانبر)
• متر و گونیا
• اسپیسر (لقمه‌های پلاستیکی یا بتنی) برای تامین کاور بتن

۲. مراحل آماده‌سازی و شبکه‌بندی سقف

• ابتدا سطح قالب‌ها، بلوک‌های سفالی یا فوم‌های پلی‌استایرن (یونولیت) را از گرد و خاک و روغن‌های اضافه پاک کنید.
• میلگردها را طبق نقشه‌های اجرایی برش داده و به‌صورت شبکه‌ای عمود بر هم قرار دهید (ایجاد فرم T شکل در تقاطع‌ها).
• در سقف‌های تیرچه بلوک، میلگردها عمود بر جهت تیرچه‌ها با فاصله حدود ۲۵ سانتی‌متر چیده می‌شوند.
• قرار دادن اسپیسرهای حرارتی در زیر شبکه الزامی است تا میلگردها از سطح یونولیت فاصله گرفته و درون حجم بتن (یک‌سوم بالایی) غرق شوند. چسبیدن میلگرد به یونولیت، عملاً کارکرد حرارتی آن را به صفر می‌رساند.

۳. انتخاب روش‌ صحیح بستن میلگرد حرارتی در سقف

یکی از پرتکرارترین سوالات مجریان، نحوه صحیح بستن و گره‌زدن این شبکه است. از آنجا که میلگردهای حرارتی سایز کوچکی دارند، در صورت عدم اتصال محکم، در زمان پمپاژ بتن یا راه رفتن کارگران جابه‌جا می‌شوند. برای این کار از مفتول آرماتوربندی و دو روش اصلی استفاده می‌شود.

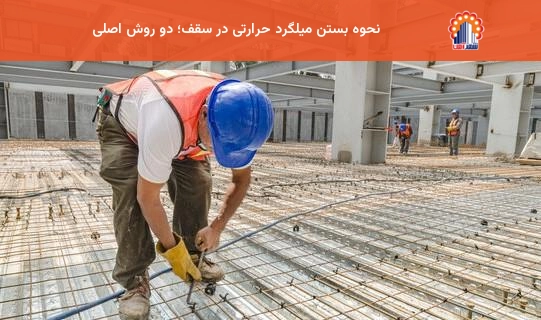

نحوه بستن میلگرد حرارتی در سقف؛ دو روش اصلی

برای بستن شبکه میلگرد حرارتی در سقف، دو روش اصلی و رایج در کارگاه‌های ساختمانی استفاده می‌شود که هرکدام کاربرد و مزیت خاص خود را دارند.

بستن میلگرد حرارتی به روش ضربدری (گره صلیبی):

روش ضربدری، رایج‌ترین و پرکاربردترین شیوه بستن میلگرد حرارتی، به‌ویژه در سقف تیرچه بلوک است. مراحل اجرای آن به این ترتیب است:

• میلگردهای حرارتی را به‌صورت عمود بر هم (گونیا) روی نقطه تقاطع قرار دهید.
• سیم مفتول را به‌صورت قطری (ضربدری) از زیر و روی محل تقاطع عبور دهید.
• دو سر سیم مفتول را با گازانبر محکم بپیچانید تا اتصال کاملاً سفت شود.
• نوک تیز سیم را حتماً به سمت داخل (پایین) خم کنید تا از کاور بتنی بیرون نزند.

نکته کلیدی: رعایت مرحله چهارم صرفاً یک نکته ظاهری نیست؛ نوک سیمی که بیرون از کاور بتن باقی بماند، در تماس مستقیم با رطوبت هوا قرار می‌گیرد و مسیر خوردگی را باز می‌کند.

بستن میلگرد حرارتی به روش کراواتی (Saddle Tie):

روش کراواتی نسبت به روش ضربدری استحکام بیشتری دارد و لغزش شبکه را به حداقل می‌رساند، به همین دلیل بیشتر در سقف‌های دال بتنی یکپارچه یا نقاطی با فشار بالای پمپ بتن استفاده می‌شود. مراحل اجرا:

• سیم مفتول را از زیر میلگرد پایینی عبور دهید.
• سیم را یک دور کامل از روی میلگرد بالایی بچرخانید.
• دو سر سیم را مانند گره کراوات به هم متصل کرده و با انبر آرماتوربندی سفت کنید.

در برخی کارگاه‌ها از گره‌های اصطکاکی یا پشت‌گردنی نیز استفاده می‌شود که کاربرد کمتری نسبت به دو روش فوق برای میلگردهای حرارتی دارند.

استفاده از مش‌های حرارتی آماده (جایگزین بافت دستی)

برای سرعت بخشیدن به پروژه و کاهش خطای انسانی در گره‌زدن‌ها، امروزه مهندسان خرید توری مش (Mesh) پیش‌جوش کارخانه‌ای را توصیه می‌کنند. این مش‌ها از اتصال نقطه‌جوشِ میلگردهای ساده یا آجدار با چشمه‌های دقیق (مثلاً ۲۰ در ۲۰ سانتیمتر) تولید می‌شوند. با توجه به اهمیت قیمت روز آهن‌آلات و دستمزد آرماتوربندی، استفاده از مش آماده می‌تواند زمان اجرای سقف را تا ۷۰ درصد کاهش داده و از نظر اقتصادی در پروژه‌های بزرگ بسیار مقرون‌به‌صرفه تمام شود.

ملاحظات اجرایی در انواع سقف و سازه

فرمول‌ها و نسبت‌های محاسباتی میلگرد حرارتی بر اساس رده فولاد

یکی از موارد مهمی که مهندسین طراح و ناظر در محاسبه مقدار میلگرد حرارتی سقف لحاظ می‌کنند، رده فولاد مصرفی است. بر اساس آیین‌نامه بتن ایران (آبا) و مبحث نهم مقررات ملی، حداقل سطح مقطع آرماتورهای حرارتی و جمع‌شدگی نسبت به کل مقطع بتن (مساحت ناخالص) باید مطابق نسبت‌های زیر باشد:

• برای میلگردهای ساده و آجدار رده S240، S340 و S350: این نسبت نباید کمتر از ۰.۰۰۲ باشد.
• برای میلگردهای آجدار رده S400 (A3): این نسبت نباید کمتر از ۰.۰۰۱۸ باشد.
• برای میلگردهای با مقاومت تسلیم بالاتر از ۴۰۰ مگاپاسکال (مانند S500): این نسبت ۰.۰۰۱۵ در نظر گرفته می‌شود.

نحوه محاسبه کارگاهی:

سطح مقطع کل آرماتور حرارتی در یک متر عرض دال از ضرب ضخامت دال بتنی (به میلی‌متر) در عرض (۱۰۰۰ میلی‌متر) در نسبتِ ذکر شده به دست می‌آید. با اطلاع از این مساحت، مهندس می‌تواند فاصله دقیق قرارگیری میلگردهای ۶ یا ۸ را تعیین کند.

ضوابط و استانداردهای اجرای میلگرد حرارتی

اجرای صحیح میلگرد حرارتی مستلزم رعایت دقیق ضوابط و استانداردهای ملی و بین‌المللی است. این مقررات، راهنمایی‌های لازم را برای فاصله‌گذاری، پوشش بتنی و سایر جزئیات اجرایی ارائه می‌دهند تا عملکرد بهینه میلگرد تضمین گردد. محاسبات دقیق مقدار میلگرد حرارتی توسط مهندس سازه و بر اساس آیین‌نامه‌هایی نظیر ACI 360 R 10، مبحث نهم مقررات ملی ساختمان و نشریه 543 صورت می‌گیرد.

فاصله‌گذاری و پوشش بتنی (کاور) طبق آیین‌نامه‌ها

طبق نشریه ۵۴۳ سازمان برنامه و بودجه کشور (مبحث نهم)، رعایت فواصل زیر در شبکه‌بندی الزامی است:

• فاصله آرماتورهای حرارتی از یکدیگر نباید بیشتر از ۵ برابر ضخامت دال و یا ۳۵۰ میلی‌متر (۳۵ سانتی‌متر) باشد. البته در کارگاه‌ها معمولاً این فاصله را برای اطمینان بیشتر روی ۲۰ الی ۲۵ سانتی‌متر تنظیم می‌کنند.
• آرماتورهای حرارتی در دال‌های با ضخامت بیشتر از ۲۰۰ میلی‌متر (۲۰ سانتی‌متر) باید در دو لایه (نزدیک به سطوح زیر و روی دال) قرار داده شوند. در دال‌های با ضخامت کمتر، اجرای یک لایه در شبکه بالایی کفایت می‌کند.
• محل قرارگیری دقیق: میلگردهای حرارتی باید در یک‌سوم بالایی ضخامت دال بتنی قرار گیرند تا بیشترین بازدهی را در جلوگیری از ترک‌های سطحی داشته باشند.
• حداقل پوشش بتنی (کاور) روی این میلگردها معمولاً بین ۲ الی ۳ سانتی‌متر است تا از خوردگی فولاد در مجاورت هوا و رطوبت جلوگیری شود.
• در دال‌های یک‌طرفه برای مقابله با تنش‌های حرارتی و جمع‌شدگی، باید در جهت عمود بر آرماتورهای خمشی، از آرماتورهای حرارتی به عنوان آرماتورهای اضافی استفاده شود. نسبت سطح مقطع میلگرد آجدار حرارتی و جمع‌شدگی به سطح مقطع ناخالص بتن، باید بزرگ‌تر یا مساوی 0.0018 در نظر گرفته شود.

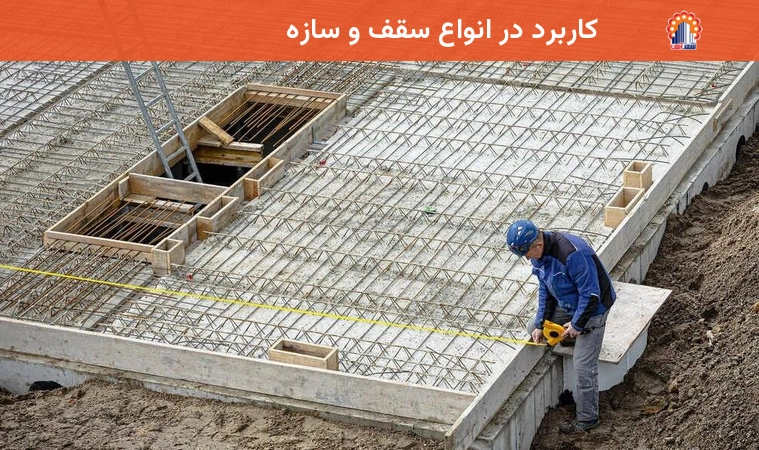

کاربرد در انواع سقف و سازه

1- اجرای میلگرد حرارتی در سقف تیرچه بلوک:

در سقف‌های تیرچه بلوک، میلگردهای حرارتی به‌صورت عمود بر تیرچه‌ها و در یک سوم بالایی دال بتنی (پوشش حداقل 2 سانتی‌متر) قرار می‌گیرند. فاصله استاندارد بین میلگردها 20 تا 25 سانتی‌متر است و باید با سیم مفتول به میلگردهای بالایی تیرچه‌ها مهار شوند تا در زمان بتن‌ریزی جابه‌جا نشوند. این میلگردها علاوه بر کنترل ترک، به یکپارچگی دیافراگم سقف در برابر بارهای جانبی (مانند زلزله) نیز کمک می‌کنند و از گسیختگی آن جلوگیری می‌کنند. در این سقف‌ها، شبکه حرارتی به عنوان کمربند فوقانی عمل کرده و دیافراگم صلب ایجاد می‌کند. علاوه بر شبکه عمود بر تیرچه‌ها، استفاده از میلگردهای ادکا (اوتاکا) و ممان‌منفی نیز در کنار آرماتور حرارتی الزامی است.

2- کاربرد در سقف‌های عرشه فولادی:

در سقف‌های عرشه فولادی، ورق‌های گالوانیزه نقش قالب ماندگار و آرماتور کششی را بازی می‌کنند، اما همچنان برای جلوگیری از جمع‌شدگی بتن رویه، اجرای شبکه حرارتی (معمولاً به صورت مش آماده) روی گام‌های ورق الزامی است.

3- کاربرد در دال‌های بتنی یک‌طرفه:

در دال‌های بتنی یک‌طرفه، میلگردهای حرارتی باید در جهت عمود بر میلگردهای خمشی اصلی قرار گیرند. طبق آیین‌نامه‌ها، فاصله آن‌ها نباید از 350 میلی‌متر یا 5 برابر ضخامت دال بیشتر شود. برای دال‌هایی با ضخامت بیش از 12 سانتی‌متر (و به‌ویژه بیش از 200 میلی‌متر طبق مبحث 9)، استفاده از دو لایه شبکه میلگرد حرارتی (یکی در بالا و یکی در پایین) توصیه می‌گردد.

4- کاربرد در دیوارهای حائل:

 در دیوارهای حائل بتنی، میلگردهای حرارتی هم در جهت افقی (با حداقل 25 درصد از سطح مقطع دیوار) و هم در جهت عمودی (با حداقل 15 درصد از سطح مقطع دیوار) برای کنترل تنش‌های حرارتی و جمع‌شدگی و افزایش مقاومت در برابر ترک‌خوردگی به کار می‌روند.

اشتباهات رایج، نکات کلیدی و روش‌های جایگزین

راه رفتن روی شبکه حرارتی: بزرگترین اشتباه کارگاهی این است که کارگران هنگام بتن‌ریزی روی شبکه‌ای که با اسپیسر بالا آمده راه می‌روند. این کار باعث خم شدن شبکه و چسبیدن آن به فوم یا بلوک می‌شود. استفاده از تخته‌زیرپایی روی سقف توصیه می‌شود.

حذف میلگرد حرارتی به بهانه استفاده از بتن الیافی: اگرچه استفاده از الیاف پلیمری یا شیشه‌ای در بتن (بتن الیافی) به کنترل ترک‌های ریز کمک می‌کند، اما طبق ضوابط نظام مهندسی، الیاف به تنهایی نمی‌توانند جایگزین شبکه آرماتور حرارتی در سقف‌های باربر سازه‌ای شوند.

عدم رعایت همپوشانی (اورلپ): در محل وصله میلگردهای حرارتی، طول همپوشانی باید رعایت شود. این عدد معمولاً بر اساس سایز میلگرد (حدود ۴۰ تا ۵۰ برابر قطر میلگرد) محاسبه می‌گردد تا یکپارچگی شبکه در کشش حفظ شود.

برای اطمینان از اجرای صحیح، نکات زیر را رعایت کنید:

• برای جلوگیری از خم‌شدن میلگردهای با قطر کم، از میلگردهای 8 میلی‌متری استفاده کنید یا شبکه‌های مش پیش‌ساخته نصب کنید.
• رعایت دقیق پوشش بتنی با استفاده از اسپیسرها ضروری است.
• جوشکاری میلگردها اکیداً ممنوع است.
• اطمینان حاصل کنید که میلگردها در طول بتن‌ریزی جابه‌جا نمی‌شوند؛ از اسپیسرهای کافی و مهار محکم میلگردها به میلگردهای اصلی استفاده کنید.
• نظارت مستمر در حین بتن‌ریزی برای حفظ موقعیت صحیح میلگردها ضروری است.

جایگزین‌های میلگرد حرارتی

در صورتی که استفاده از میلگرد حرارتی به دلایلی مدنظر نباشد، می‌توان از روش‌های جایگزین زیر بهره برد:

• بتن الیافی (که الیاف آن نقش میلگرد حرارتی را ایفا می‌کنند و به کنترل ترک‌ها یاری می‌رسانند)
• کاهش نسبت آب به سیمان در مخلوط بتن (برای کاهش جمع‌شدگی)
• استفاده از فوق روان‌کننده‌ها برای بهبود خواص بتن و کاهش نیاز به آب بیشتر

این روش‌ها می‌توانند به کاهش تنش‌های حرارتی و جمع‌شدگی در بتن کمک کنند، اما انتخاب آن‌ها باید با مشورت مهندس سازه صورت پذیرد.

جمع‌بندی

اجرای صحیح میلگرد حرارتی در انواع سقف و سازه‌های بتنی، گامی مهم در تضمین دوام، ایمنی و مقاومت ساختمان در برابر عوامل محیطی و بارهای مختلف محسوب می‌شود. با رعایت دقیق ضوابط، استفاده از روش‌های صحیح مهاربندی و توجه به نکات اجرایی، می‌توان از ترک‌خوردگی بتن جلوگیری کرد و عمر مفید سازه را به میزان قابل توجهی افزایش داد. همواره توصیه می‌شود برای جزئیات اجرایی و محاسبات دقیق، با مهندس سازه مشورت شود.
