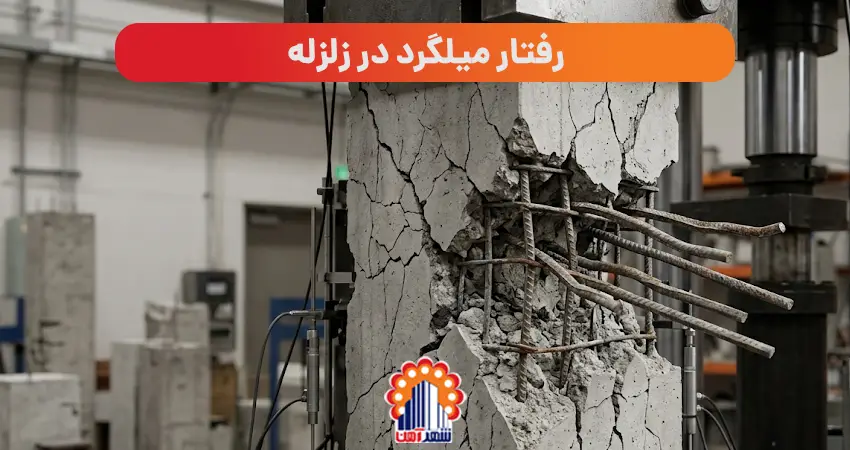

رفتار میلگرد در زلزله: راهنمای جامع برای ایمنی سازه

میلگرد، این عضو فولادی پنهان در بتن، نقشی حیاتی در مقاومت سازه‌ها در برابر نیروهای مخرب زلزله ایفا می‌کند. در کشوری لرزه‌خیز مانند ایران، درک رفتار میلگرد در زلزله برای مهندسان، سازندگان و حتی عموم مردم از اهمیت بالایی برخوردار است. این مقاله به بررسی جامع این موضوع می‌پردازد تا درکی عمیق‌تر از چگونگی عملکرد میلگرد در حفظ ایمنی ساختمان‌ها ارائه دهد.

میلگرد چیست و چرا در سازه‌ها حیاتی است؟

میلگرد، که با نام‌های آرماتور یا Rebar نیز شناخته می‌شود، میله‌ای فولادی است که برای جبران ضعف کششی بتن در سازه‌های بتن‌آرمه به کار می‌رود. بتن در برابر فشار مقاومت بالایی دارد، اما در کشش ضعیف عمل می‌کند. میلگرد با جذب نیروهای کششی و افزایش شکل‌پذیری سازه، آن را در برابر بارهای مختلف، به‌ویژه نیروهای دینامیکی زلزله، مقاوم می‌سازد. انواع اصلی میلگرد شامل میلگردهای طولی (برای تحمل کشش و فشار)، میلگردهای عرضی یا خاموت (برای محصور کردن میلگردهای طولی و افزایش مقاومت برشی) و میلگرد بستر (برای تقویت دیوارهای بنایی) هستند که هر کدام نقشی منحصربه‌فرد در پایداری سازه ایفا می‌کنند.

انواع اصلی میلگرد در سازه‌ها

• میلگردهای طولی: وظیفه اصلی آن‌ها تحمل نیروهای کششی و فشاری در اعضای بتنی مانند تیرها و ستون‌هاست.
• میلگردهای عرضی (خاموت و تنگ): این میلگردها، میلگردهای طولی را محصور کرده، از کمانش آن‌ها جلوگیری می‌کنند و مقاومت برشی عضو را افزایش می‌دهند.
• میلگرد بستر: به طور خاص برای تقویت دیوارهای بنایی (آجری یا بلوکی) و افزایش مقاومت آن‌ها در برابر نیروهای جانبی زلزله استفاده می‌شود.

نحوه عملکرد میلگرد در برابر نیروهای زلزله

در هنگام زلزله، سازه تحت ارتعاشات و نیروهای رفت و برگشتی قرار می‌گیرد. میلگرد در این شرایط باید رفتاری شکل‌پذیر از خود نشان دهد؛ بدین معنی که قبل از شکست نهایی، تغییر شکل‌های زیادی را تحمل کرده و انرژی زلزله را جذب و مستهلک سازد. این رفتار 'جاری شدن' میلگرد نامیده می‌شود که به سازه فرصت می‌دهد تا بدون فروپاشی ناگهانی، تغییر شکل دهد. جاری شدن میلگرد به معنای رسیدن به نقطه تسلیم و شروع تغییر شکل‌های پلاستیک است که نشان‌دهنده جذب انرژی بالا توسط فولاد است. با این حال، در صورت عدم رعایت جزئیات اجرایی، میلگرد ممکن است دچار 'کمانش' (خم شدن ناگهانی تحت فشار) یا 'گسیختگی' (شکست ترد) شود. کمانش اغلب به دلیل عدم محصورشدگی کافی توسط خاموت‌ها و از دست رفتن پوشش بتنی رخ می‌دهد، در حالی که گسیختگی می‌تواند ناشی از جوشکاری نامناسب، خوردگی شدید یا کیفیت پایین فولاد باشد که همگی به کاهش چشمگیر مقاومت لرزه‌ای سازه منجر می‌شوند.

رفتار مطلوب و نامطلوب میلگرد در برابر زلزله

• رفتار مطلوب (شکل‌پذیری و جاری شدن):
  • تحمل تغییر شکل‌های زیاد قبل از شکست نهایی.
  • جذب و استهلاک مؤثر انرژی زلزله.
  • فراهم آوردن زمان کافی برای تخلیه و جلوگیری از فروپاشی ناگهانی سازه.
• رفتار نامطلوب (کمانش و گسیختگی):
  • کمانش (Buckling): خم شدن ناگهانی میلگرد تحت فشار، معمولاً به دلیل فاصله زیاد خاموت‌ها و از دست رفتن پوشش بتنی.
  • گسیختگی (Fracture): شکست ترد میلگرد بدون تغییر شکل کافی، ناشی از جوشکاری نامناسب، خوردگی شدید یا کیفیت پایین فولاد.

اهمیت جزئیات آرماتوربندی در ایمنی لرزه‌ای

طراحی و اجرای صحیح جزئیات آرماتوربندی، سنگ بنای مقاومت لرزه‌ای یک سازه است. خاموت‌ها و تنگ‌ها نقشی حیاتی در محصور کردن میلگردهای طولی ایفا می‌کنند و از کمانش آن‌ها تحت فشار جلوگیری به عمل می‌آورند. این محصورشدگی، ظرفیت شکل‌پذیری بتن و میلگرد را به شدت افزایش داده و به بتن اجازه می‌دهد تا پس از ترک‌خوردگی نیز مقاومت فشاری خود را حفظ کند. یکی از حساس‌ترین نواحی در سازه‌های بتنی، 'چشمه اتصال' (محل تقاطع تیر و ستون) است. در این ناحیه، نیروهای بزرگی منتقل می‌شوند و میلگردهای تیر باید به درستی در هسته ستون محصور شوند. آیین‌نامه‌های جدید (مانند مبحث نهم مقررات ملی ساختمان) بر این موضوع تاکید فراوان دارند و قرار گرفتن میلگردها خارج از هسته محصور شده ستون را مردود می‌دانند، زیرا این امر می‌تواند منجر به فروپاشی پوشش بتنی و از دست رفتن کارایی میلگرد شود. رعایت دقیق فواصل خاموت‌ها، طول گیرایی میلگردها و جزئیات وصله‌ها در این نواحی حیاتی است.

میلگرد بستر: راهکاری تخصصی برای دیوارهای مقاوم

میلگرد بستر نوعی میلگرد است که به طور خاص برای افزایش مقاومت دیوارهای بنایی (آجری یا بلوکی) در برابر زلزله و طوفان طراحی شده است. این میلگردها که معمولاً از مفتول‌های فولادی گالوانیزه و آجدار با قطر 4 میلی‌متر ساخته می‌شوند، به دو شکل نردبانی و خرپایی موجود هستند. استفاده از میلگرد بستر در رج‌های افقی دیوار، ضمن افزایش مقاومت برشی داخل صفحه دیوار و اتصال دیوارهای متقاطع به یکدیگر، از ترک‌خوردگی پس از نازک‌کاری نیز جلوگیری می‌کند. این روش، راهکاری مقرون‌به‌صرفه برای مقاوم‌سازی دیوارهاست و قیمت آن به عواملی مانند وزن و طول موردنیاز بستگی دارد. برای صرفه‌جویی در هزینه، توصیه می‌شود قبل از خرید، میزان دقیق میلگرد موردنیاز بر اساس ارتفاع دیوار و ضخامت ملات محاسبه شود تا از خرید بیش از حد یا کمبود مصالح جلوگیری شود.

مشخصات و مزایای میلگرد بستر

درس‌هایی از زلزله‌های بزرگ: کوبه و نورتریج

زلزله‌های بزرگ مانند کوبه (ژاپن، 1995) و نورتریج (کالیفرنیا، 1994) درس‌های ارزشمندی در مورد رفتار سازه‌ها و میلگرد در زلزله به ما آموختند. بسیاری از خرابی‌ها به دلیل جزئیات ضعیف آرماتوربندی، مانند فاصله زیاد خاموت‌ها، استفاده از میلگردهای صاف، یا عدم محصورشدگی کافی در ستون‌ها رخ داد. پدیده‌هایی نظیر 'طبقه نرم' (کاهش ناگهانی سختی در یک طبقه، اغلب همکف)، 'ستون کوتاه' (شکست برشی ستون‌های کوتاه شده توسط دیوارهای پرکننده) و 'تیر قوی-ستون ضعیف' (که در آن تیرها قوی‌تر از ستون‌ها عمل کرده و منجر به شکست ستون می‌شوند) از جمله آسیب‌های رایجی بودند که مستقیماً به عملکرد نامطلوب میلگرد و بتن در این زلزله‌ها مرتبط بودند. این مشاهدات منجر به اصلاحات گسترده در آیین‌نامه‌های ساختمانی شد و اهمیت مقاوم‌سازی سازه‌های قدیمی را بیش از پیش آشکار ساخت و بر لزوم رعایت دقیق اصول طراحی لرزه‌ای تاکید کرد.

آسیب‌های رایج سازه‌ای مشاهده شده در زلزله‌ها

• طبقه نرم (Soft Story): کاهش ناگهانی سختی یا مقاومت در یک طبقه (اغلب طبقه همکف)، که منجر به تمرکز تغییر شکل‌ها و آسیب‌های شدید در آن طبقه می‌شود.
• اثر ستون کوتاه (Short Column Effect): شکست برشی ناگهانی در ستون‌هایی که به دلیل وجود دیوارهای پرکننده یا بازشوها، طول آزاد کمتری دارند و در برابر نیروهای جانبی آسیب‌پذیرتر می‌شوند.
• تیر قوی-ستون ضعیف (Strong Beam-Weak Column): وضعیتی نامطلوب در طراحی که در آن تیرها قوی‌تر از ستون‌ها عمل می‌کنند و منجر به شکست ستون‌ها (که خطرناک‌تر است) قبل از تیرها می‌شود.
• شکست دیوارهای برشی: شامل ترک‌های مورب گسترده و شکست تیرهای همبند (coupling beams) در دیوارهای برشی که وظیفه انتقال نیرو را دارند.

نتیجه‌گیری و توصیه‌های ایمنی

رفتار میلگرد در زلزله، عاملی تعیین‌کننده در ایمنی و پایداری سازه‌هاست. جاری شدن و شکل‌پذیری مطلوب میلگرد، کلید جذب انرژی و جلوگیری از فروپاشی ناگهانی است، در حالی که کمانش و گسیختگی، نشانه‌های ضعف در طراحی یا اجرای آرماتوربندی هستند. رعایت دقیق جزئیات آرماتوربندی، به‌ویژه در نواحی حیاتی مانند چشمه اتصال تیر به ستون و استفاده از راهکارهایی نظیر میلگرد بستر برای تقویت دیوارها، از الزامات ساخت‌وساز ایمن در مناطق لرزه‌خیز است. همواره توصیه می‌شود برای اطمینان از کیفیت مصالح و رعایت اصول مهندسی، از مشاوره کارشناسان مجرب بهره‌مند شوید و به آیین‌نامه‌های ملی ساختمان پایبند باشید تا سازه‌هایی مقاوم و ایمن در برابر زلزله بنا شود.
